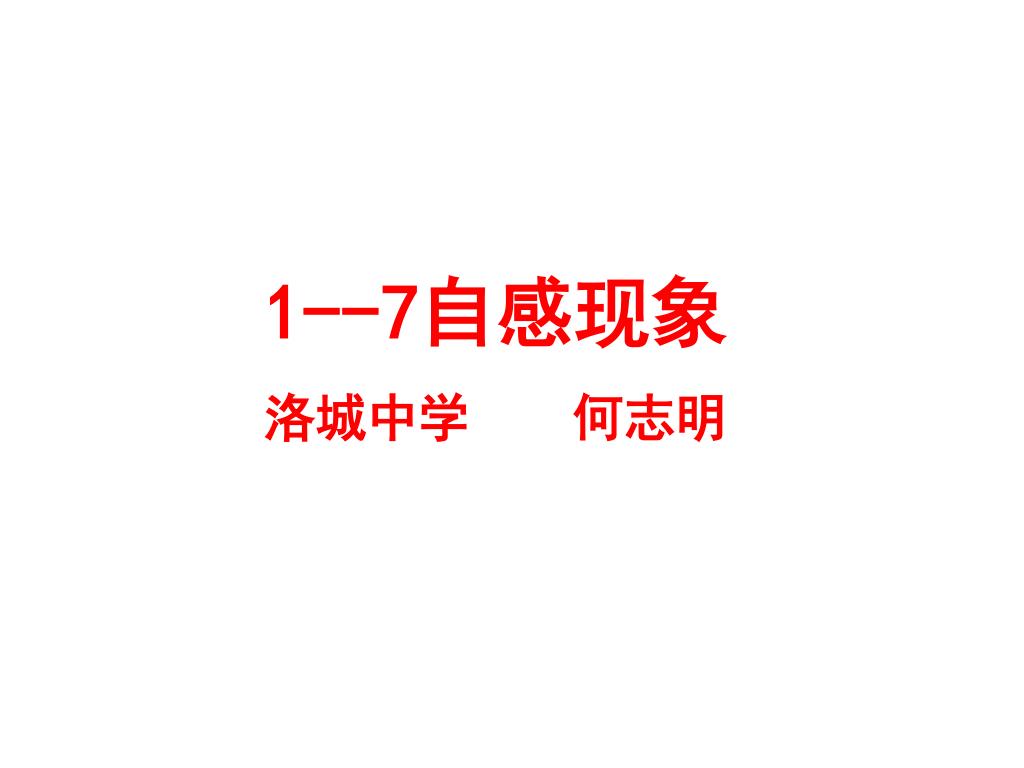

  1. 1--7自感现象 洛城中学 何志明

  2. L A1 A2 R K R1 自感现象 1.自感现象：线圈本身电流发生变化而导致磁通量的变化从而产生的电磁感应现象 2.自感电动势：由于通过线圈本身的电流变化，使穿它的磁通量改变，从而产生的感应电动势 实验1 闭合开关K，A2立刻正常发光，A1是逐渐亮起来的

  3. A L K 实验2 断开开关K，A会很亮的闪一下后再熄灭 当线圈中的电流发生变化时,线圈本身就产生感应电动势，这个电动势总是阻碍线圈中原来电流的变化的．这种由于线圈本身的电流发生变化而产生的电磁感应现象叫做自感现象，自感现象中产生的感应电动势,叫做自感电动势

  4. 根据楞次定律判定： （1）导体中原电流增大时，自感电动势阻碍它增大，感应电流方向与原电流方向相反。 （2）导体中原电流减小时，自感电动势阻碍它减小，感应电流方向与原电流方向相同。

  5. 在发生自感现象时，导体中产生的自感电动势与哪些因素有关？在发生自感现象时，导体中产生的自感电动势与哪些因素有关？ a.自感电动势的大小与其他感应电动势一样跟穿过线圈的磁通量变化的快慢有关系，线圈的磁场是由电流产生的，所以穿过线圈的磁通量变化的快慢跟电流变化快慢有关系． b.与线圈本身的特性有关——用自感系数L来表示线圈的这种特性 E=LΔI/Δt

  6. 自感系数 (1)决定线圈自感系数的因素：线圈的形状、长短、匝数、线圈中是否有铁芯．（线圈越粗,越长,匝数越密,它的自感系数就越大,另外有铁芯的线圈的自感系数比没有铁芯时大得多.） （2）自感系数的单位：亨利，简称亨（H）——如果通电线圈的电流在1秒内改变1安时产生的自感电动势是1伏，这个线圈的自感系数就是1亨． 1mH=10-3H 1μH=10-6H

  7. 例1　在如图所示的电路（a）、（b）中，电阻R和自感线圈L的电阻值都很小．接通K，使电路达到稳定，灯泡S发光．例1　在如图所示的电路（a）、（b）中，电阻R和自感线圈L的电阻值都很小．接通K，使电路达到稳定，灯泡S发光． √ （A）在电路（a）中，断开K，S将渐渐变暗． （B）在电路（a）中，一断开K，S将先变得更亮，然后渐渐变暗． （C）在电路（b）中，断开K，S将渐渐变暗． （D）在电路（b）中，断开K，S将先变得更亮，然后渐渐变暗． √

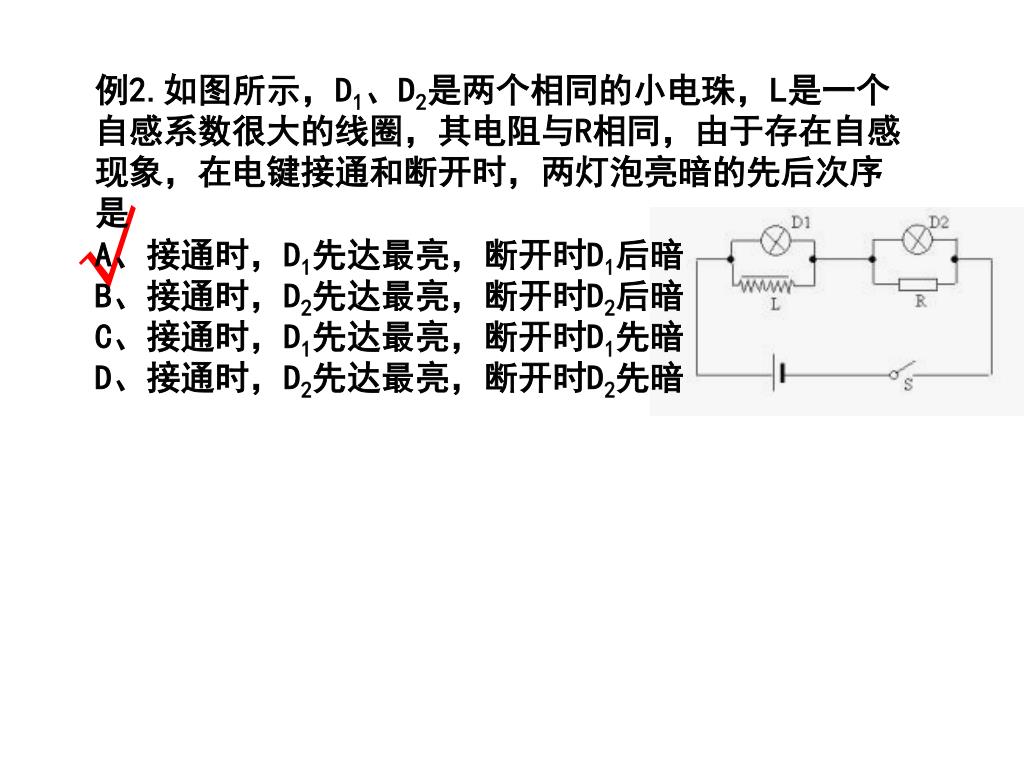

  8. 例2.如图所示，D1、D2是两个相同的小电珠，L是一个自感系数很大的线圈，其电阻与R相同，由于存在自感现象，在电键接通和断开时，两灯泡亮暗的先后次序是 √ A、接通时，D1先达最亮，断开时D1后暗 B、接通时，D2先达最亮，断开时D2后暗 C、接通时，D1先达最亮，断开时D1先暗 D、接通时，D2先达最亮，断开时D2先暗

  9. 1.当线圈中电流发生改变时，线圈中会产生自感电动势，自感电动势方向与原电流方向 A．总是相反 B．总是相同 C．电流增大时，两者方向相反 D．电流减小时，两者方向相同 课堂练习题 CD

  10. 2、线圈的自感系数大小的下列说法中，正确的是2、线圈的自感系数大小的下列说法中，正确的是 A．通过线圈的电流越大，自感系数也越大 B．线圈中的电流变化越快，自感系数也越大 C．插有铁芯时线圈的自感系数会变大 D．线圈的自感系数与电流的大小、电流变化的 快慢、是否有铁芯等都无关 C

  11. 3、一个线圈中的电流均匀增大，这个线圈的 A．自感系数均匀增大 B．磁通量均匀增大 C．自感系数、自感电动势均匀增大 D．自感系数、自感电动势、磁通量都不变 B 4.如图电路中，p、Q两灯相同，L的电阻不计，则 A．S断开瞬间，P立即熄灭，Q过一会才熄灭 B．S接通瞬间，P、Q同时达正常发光 C．S断开瞬间，通过P的电流从右向左 D．S断开瞬间，通过Q的电流与原来方向相反 C

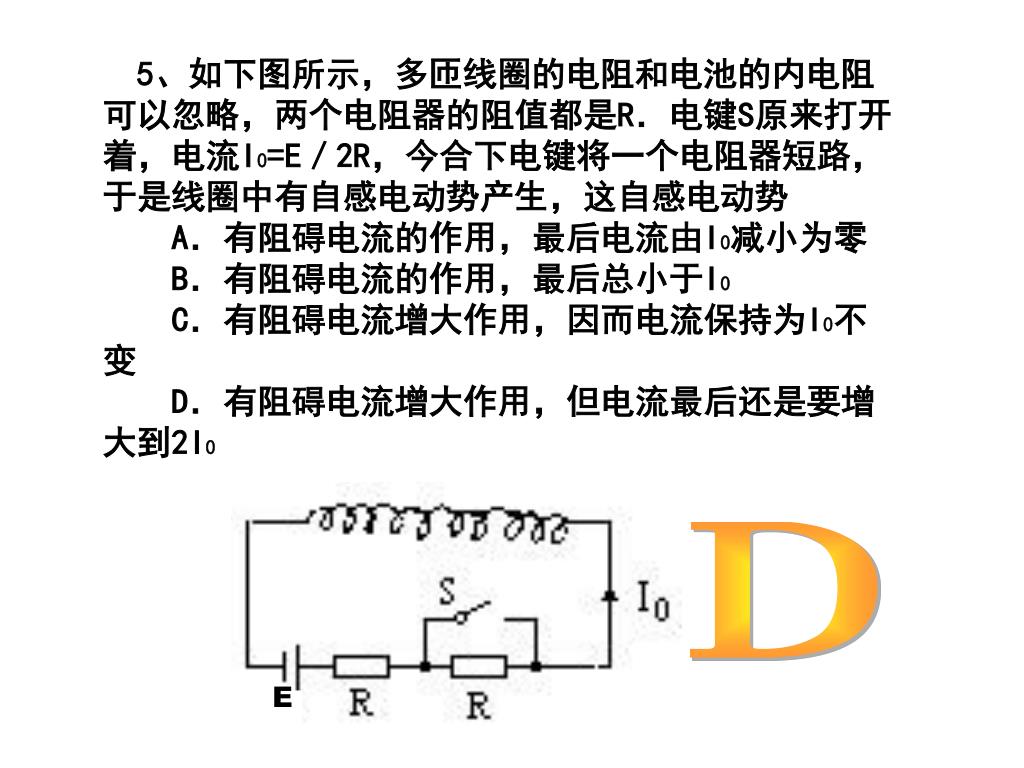

  12. E 5、如下图所示，多匝线圈的电阻和电池的内电阻可以忽略，两个电阻器的阻值都是R．电键S原来打开着，电流I0=E／2R，今合下电键将一个电阻器短路，于是线圈中有自感电动势产生，这自感电动势 A．有阻碍电流的作用，最后电流由I0减小为零 B．有阻碍电流的作用，最后总小于I0 C．有阻碍电流增大作用，因而电流保持为I0不变 D．有阻碍电流增大作用，但电流最后还是要增大到2I0 D

  13. E 6.如图所示电路，电感线圈L的自感系数足够大，其直流电阻忽略不计，LA、LB是两个相同的灯泡，则 A．S闭合瞬间，LA不亮，LB很亮；S断开瞬间，LA、LB立即熄灭 B．S闭合瞬间，LA很亮，LB逐渐亮；S断开瞬间，LA逐渐熄灭，LB立即熄灭 C．S闭合瞬间，LA、LB同时亮，然后LA熄灭，LB亮度不变；S断开瞬间，LA亮一下才熄灭，LB立即熄灭； D．S闭合瞬间．LA、LB同时亮，后A逐渐变暗到熄 灭，LB变得更亮；S断开瞬间，LA亮一下才熄灭， LB立即熄灭 D

  14. 起动器 s 灯管 镇流器 〜220v 自感现象的应用 自感现象广泛存在．凡是有导线、线圈的设备中，只要有电流变化都有自感现象存在，因此要充分考虑自感和利用自感． 日光灯镇流器的作用:日光灯点燃时产生大大高于电源电压的瞬时电压;日光灯正常工作时使加在灯管的电压大大低于电源电压。

  15. 阅读教材思考下面问题： 1、灯管、起动器、镇流器的构造及它们的连接特点． 2、起动器的工作原理． 3、激发灯管中的水银蒸汽导电的高电压是怎么获得的？ 4、日光灯的“白光”是哪里发出的？ 5、日光灯正常发光时，镇流器起什么作用？ ． 6、当日光灯正常发光后，取下启动器，会影响灯管发光吗？
