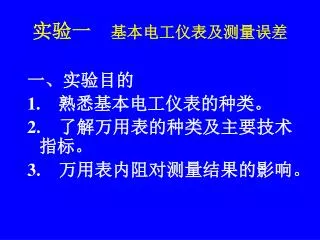

实验一　基本电工仪表及测量误差 一、实验目的 1.　熟悉基本电工仪表的种类。 2.　了解万用表的种类及主要技术指标。 3.　万用表内阻对测量结果的影响。

二、基本电工仪表 • 模拟式万用表以7004c型指针式万用表为例来介绍。其结构主要由测量电路、转换开关及表头三部分构成。表头是模拟式万用表的核心部分。它实际是一只精度较高的磁电式直流电流表，它利用通电线圈在磁场中受力而使表针偏转的原理制成的。指针偏转满刻度时所需要的电流值称为表头灵敏度。万用表表头的灵敏度为50μA。万用表的灵敏度定义是：满刻度所需电流值的倒数，单价是Ω/V，采用表头灵敏度50μA所构成的万用表其灵敏度为：

（1）电流测量 由于表头灵敏度高，不能流过较大的电流，故在测量较大的电流时要分流，即与表头并联一个电阻来实现，如将一个灵敏度为ID=50μA，内阻RD=3KΩ的电流表头改成1mA量程的电流表，其分流电阻R1应为：

2）电压测量 根据表头灵敏度，我们可以计算出来，表头能承受的最大电压为：

(3)电阻测量 不论测量什么参数，表头只要流过电流，指针才会发生偏转，由于被测电阻没有电源，因此，必须在测量电路中串接一个直流电源，才能实现电阻的测量（见图1-3）。

2.数字式万用表 （l）数字万用表组成及测量原理简介数字万用表一般由二部分构成，一部分是被测量转换为直流电压信号，我们称为转换器：另一部分是直流数字电压表（见图1-4）。

三、实验原理 如图1-5，R2的电压为：当R1=R2时，。现用一内阻为RV的电压表测量R2上的电压即RV与R2并联代替上式中的R2，且当RV=R2=R1时，可以解得绝对误差相对误差=－33.3%

200KΩ 41KΩ 20KΩ 2KΩ 100Ω 7004B指针表 UT50C数字表四、实验内容 • 使用两种万用表欧姆档对电阻进行测量。

2.　电压表内阻对测量结果的影响 按图1-6连线，分别测量两电阻上的电压，数据记录在表1-2中。测量值与理论值比较，并进行分析，从中得出结论。表1-2

六、实验报告要求 1、实验目的 2、原理简述 3、实验内容：含实验步骤、实验电路、表格、数据等 4、实验数据误差分析 5、结论 6、体会
