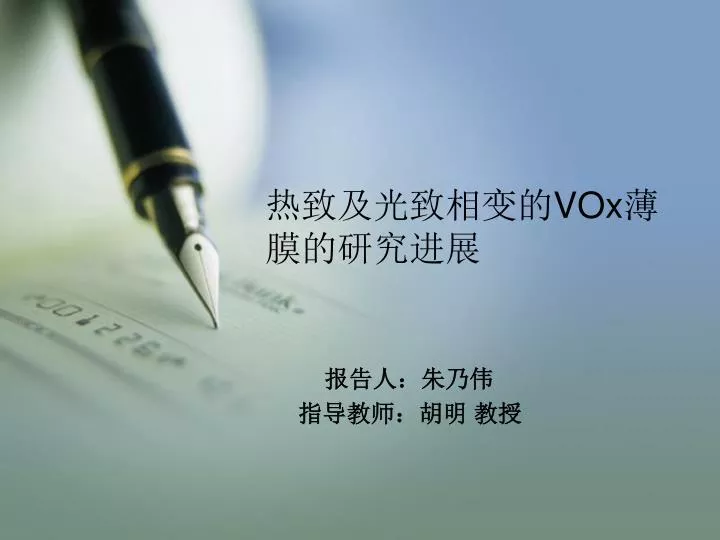

  1. 热致及光致相变的VOx薄膜的研究进展 报告人：朱乃伟 指导教师：胡明 教授

  2. 摘要 • 前言 • 国内外氧化钒薄膜相变研究进展 • 蓝宝石衬底简介 • 课题实验计划

  3. 前言 • 钒作为一种过渡金属，可与氧发生反应形成多种氧化物。这些钒氧化物中以V3+、V4+和V5+价态的钒为主。其中VO2在室温附近具有从半导体相到金属相的相变特性。这种相变时间很短，接近ns量级，并且相变前后其电导率、光折射率、光反射率等发生显著的变化。因而可以广泛地应用于光开关，温度传感器，信息存储等领域。

  4. 前言 • VO2不仅可以再室温附近发生可逆的热致相变，在光激励下和电激励下还会发生可逆的光致相变和电致相变，是一种能够对多种外界刺激产生响应的多功能材料。因此VO2具有巨大应用前景。 • 由于单晶块体VO2多次相变会发生碎裂，实际应用中一般将VO2制备成延展性较好的薄膜以克服这一不利影响。

  5. 前言 • 近几年国内外VO2薄膜光致相变研究越来越多，光激励下的VO2薄膜可以在1ps内发生相变，远低于热致相变的相变时间（ns量级）。是制作高速光开关器件的理想材料。 • 然而+4价的V离子是不稳定的，所以，制备高纯度的VO2薄膜是非常困难的。 所以，制备VO2薄膜时一般都会混有V3+、V5+等钒氧化物，我们把这种纯度不高的VO2薄膜定义为VOx 。

  6. 国外氧化钒薄膜相变研究进展 • Yong Zhao等人（美国 2012）在C-面、R-面、M-面蓝宝石基底上生长120nm厚的VO2薄膜。使用99.95%高纯钒靶，溅射压强3mtorr（0.4pa），氩氧比为100:11，575℃条件下溅射，无热处理。 • R-面蓝宝石基底的VO2薄膜MIT前后电阻率变化9*104倍，热致宽度小于3.9K，THz调制度达到98%，其热致相变特性优于C-面、M-面蓝宝石基底的VO2薄膜

  7. 国外氧化钒薄膜相变研究进展 • D. J. Hilton 等人 （美国 2007）利用射频磁控溅射法（13.56MHz） 在（100）晶向的MgO基底上建设晶向为（011）的VO2薄膜，膜厚100nm。使用99.99%高纯钒靶，氩气与氧气总压强2mtorr （0.2667pa），溅射温度500℃。 • VO2薄膜热致相变电导率幅度变化达到3个数量级，热致宽度小于5K。室温下光致相变电导率幅度变化达到2个数量级。

  8. 国外氧化钒薄膜相变研究进展 • Pankaj Mandal等人（美国 2011）利用RF-磁控溅射法在500μm厚，晶向为（0001）的蓝宝石基底上溅射200nm厚的VO2薄膜。靶材为VO2 。溅射功率270w，腔体气压10mtorr（1.333pa），温度550℃。 • VO2薄膜热致相变前后THz透过率变化85%。

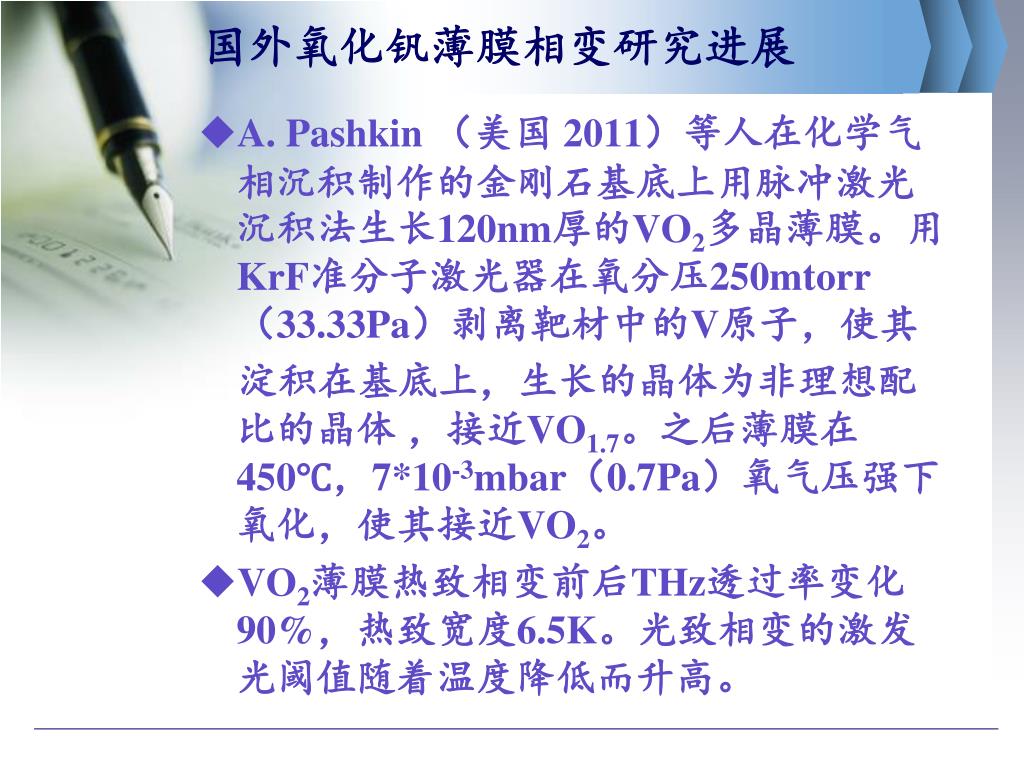

  9. 国外氧化钒薄膜相变研究进展 • A. Pashkin （美国 2011）等人在化学气相沉积制作的金刚石基底上用脉冲激光沉积法生长120nm厚的VO2多晶薄膜。用KrF准分子激光器在氧分压250mtorr（33.33Pa）剥离靶材中的V原子，使其 淀积在基底上，生长的晶体为非理想配 比的晶体 ，接近VO1.7。之后薄膜在450℃，7*10-3mbar（0.7Pa）氧气压强下氧化，使其接近VO2。 • VO2薄膜热致相变前后THz透过率变化90%，热致宽度6.5K。光致相变的激发光阈值随着温度降低而升高。

  10. 国外氧化钒薄膜相变研究进展 • L.H.C. de Lima Junior等（巴西 2012）利用多靶反应磁控溅射法制备VO2薄膜。 在抛光的派克斯玻璃基底上溅射VO2薄膜。靶材为纯钒金属，控制Ar-O2压强来制得纯的VO2薄膜。膜厚为90nm。 • VO2薄膜热致相变电阻率幅度变化达到3个数量级，对650nm的可见光反射率变化达76%。

  11. 国内外氧化钒薄膜制备方法 由上述制备工艺及相关文献可以看出 • 在制备VO2薄膜时，国外大多采用蓝宝石基底。这是由于蓝宝石对Thz且适宜外延生长VO2薄膜。而我们实验室以往采用的Si衬底在制备VO2薄膜时，会造成部分Si氧化成SiO2 。影响薄膜对THz波透射性能的测量。蓝宝石不会被氧化，且AL-O键结合牢固不易断裂，可以消除制备VO2薄膜时衬底变化对实验的影响。

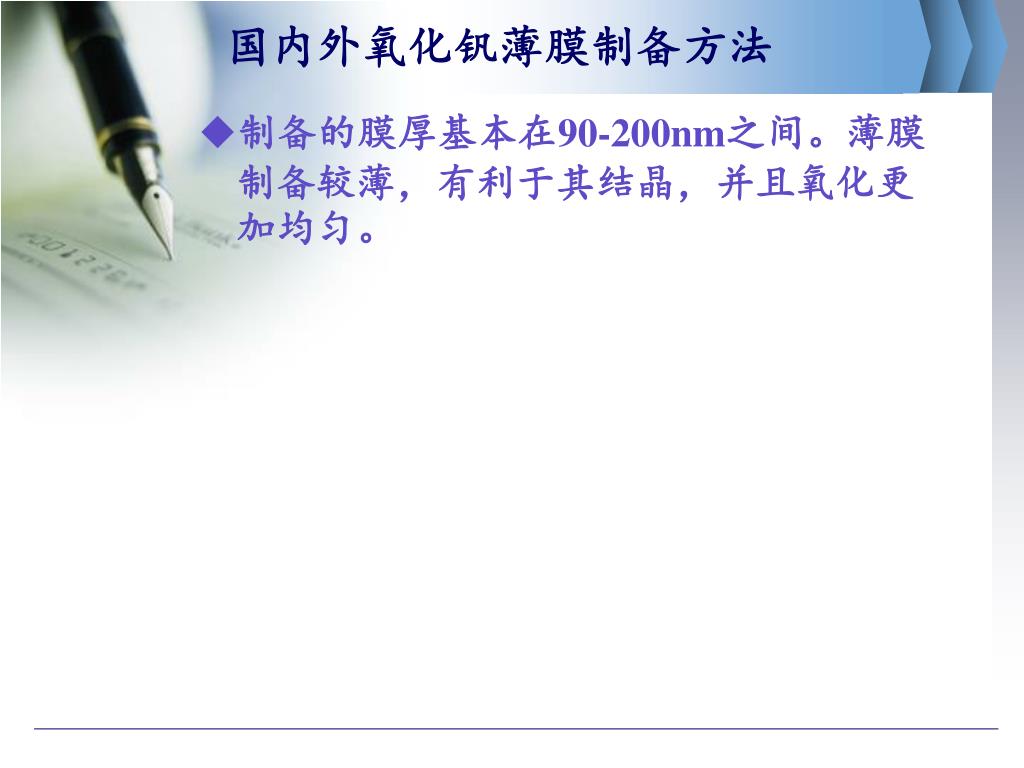

  12. 国内外氧化钒薄膜制备方法 • 制备的膜厚基本在90-200nm之间。薄膜制备较薄，有利于其结晶，并且氧化更加均匀。

  13. 国外氧化钒薄膜相变研究进展 Ultrafast insulator-metal phase transition in VO2 studied by multiterahertz spectroscopy 2011 USA

  14. 国外氧化钒薄膜相变研究进展 样品：VO2薄膜 制备方法：脉冲激光沉积法 基底：金刚石基底 靶材：金属钒 氧分压：250mtorr （33.33Pa） 膜厚：120nm 退火条件：温度450℃，氧气压强 7*10-3mbar（0.7Pa）

  15. optical pump–multi-THz probe原理图 使用Ti-蓝宝石激光，并分为三束光源 (1)激励光源，可产生不同的延迟时间t (2) 检测光源，可产生不同的延时时间T (3)门激光，用于控制激光的检测 样品被置于液氦低温恒温器中中保持恒温

  16. 国外氧化钒薄膜相变研究进展

  17. 国外氧化钒薄膜相变研究进展

  18. 蓝宝石衬底简介 • 蓝宝石（Sapphire,又称白宝石，分子式为 Al2O3）单晶是一种优秀的多功能材料。它耐高温，导热好，硬度高，透红外、THz波，化学稳定性好。广泛用于工业、国防和科研的多个领域（如耐高温红外窗口等）。同时它也是一种用途广泛的单晶基片材料，是当前蓝、紫、白光发光二极管（LED）和蓝光激光器（LD）工业的首选基片，也是重要的超导薄膜基片。

  19. 蓝宝石衬底简介

  20. 课题实验计划 ①选用R-面蓝宝石基底 在纯Ar气氛下制备不同膜厚50nm-100nm的纯钒薄膜（大约溅射10-20min） ②在对金属V膜在纯氧气下进行不同的退火处理 升温速率固定为50℃/s 退火时间30s-50s 退火温度350℃-600℃

  21. 课题实验计划 ③对没有相变的薄膜进行氮气退火，观测退火后是否能出现相变，对出现相变的薄膜也进行氮气退火观察其是否能改进其性能。 ④对制备出的VOx薄膜的电阻温度特性、THz透过率-温度特性、THz透过率-激励光强度进行测试。 ⑤改进溅射时间、退火条件，摸索制备具有热致及光致相变最佳的工艺条件。 ⑥选择其他衬底（例如MgO，Si3N4等）在已有的工艺条件下制备VOx薄膜，分析不同衬底对薄膜性能的影响。

  22. 课题实验计划 ⑦对性能较好的VOx薄膜进行原子力显微镜（AFM）、x射线衍射（XRD）、x射线光电子能谱（XPS）分析，从薄膜形貌、结晶状态和组成成分分析不同制备工艺对VOx薄膜性能的影响。

  23. 谢谢！
