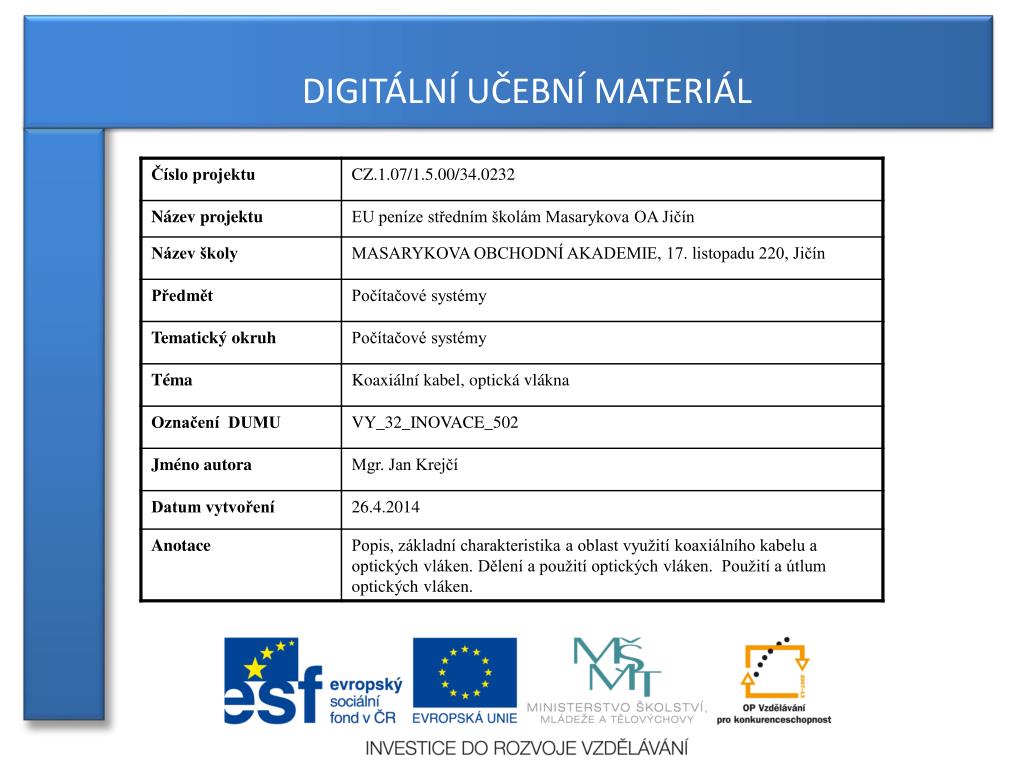

  1. DIGITÁLNÍ UČEBNÍ MATERIÁL

  2. Koaxiální kabel, optická vlákna

  3. Koaxiální kabel (koax) • asymetrický elektrický kabel • obsahuje jeden vnější válcovitý vodič a jeden vnitřní drátový nebo trubkový vodič • vnější vodič nazýváme stíněním • vnitřní vodič nazýváme jádrem • vnější a vnitřní vodič je oddělen nevodivou vrstvou • používá se pro přenos vysokých frekvencí (do 50 GHz) Koaxiální kabel

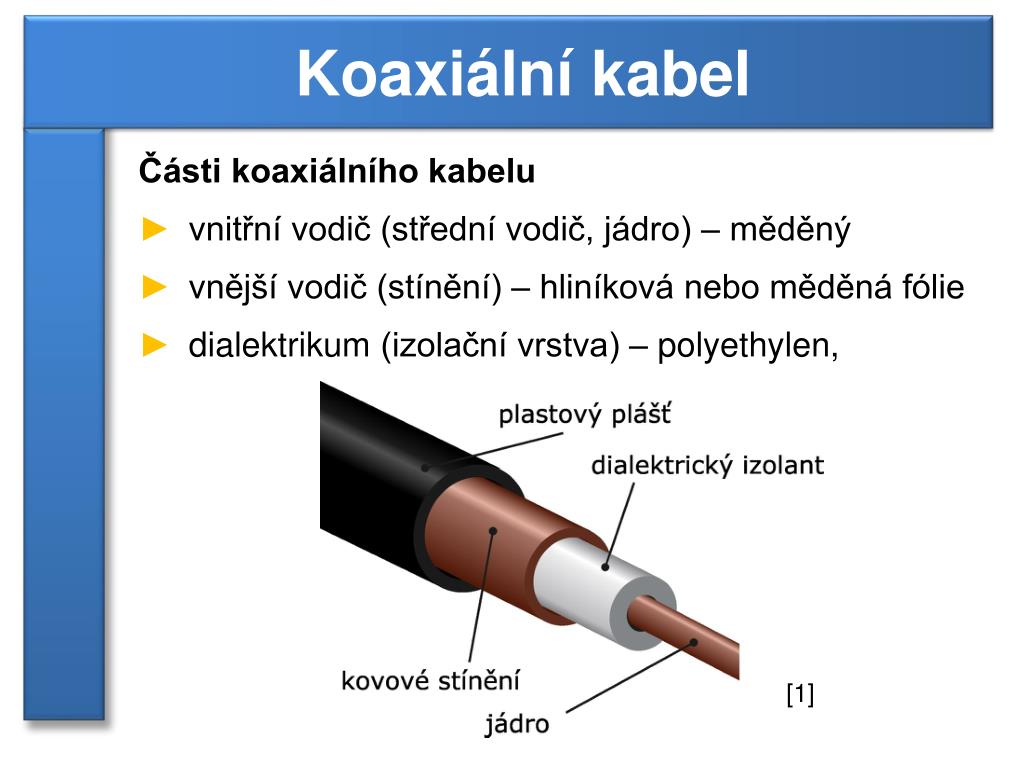

  4. Části koaxiálního kabelu • vnitřní vodič (střední vodič, jádro) – měděný • vnější vodič (stínění) – hliníková nebo měděná fólie • dialektrikum (izolační vrstva) – polyethylen, Koaxiální kabel [1]

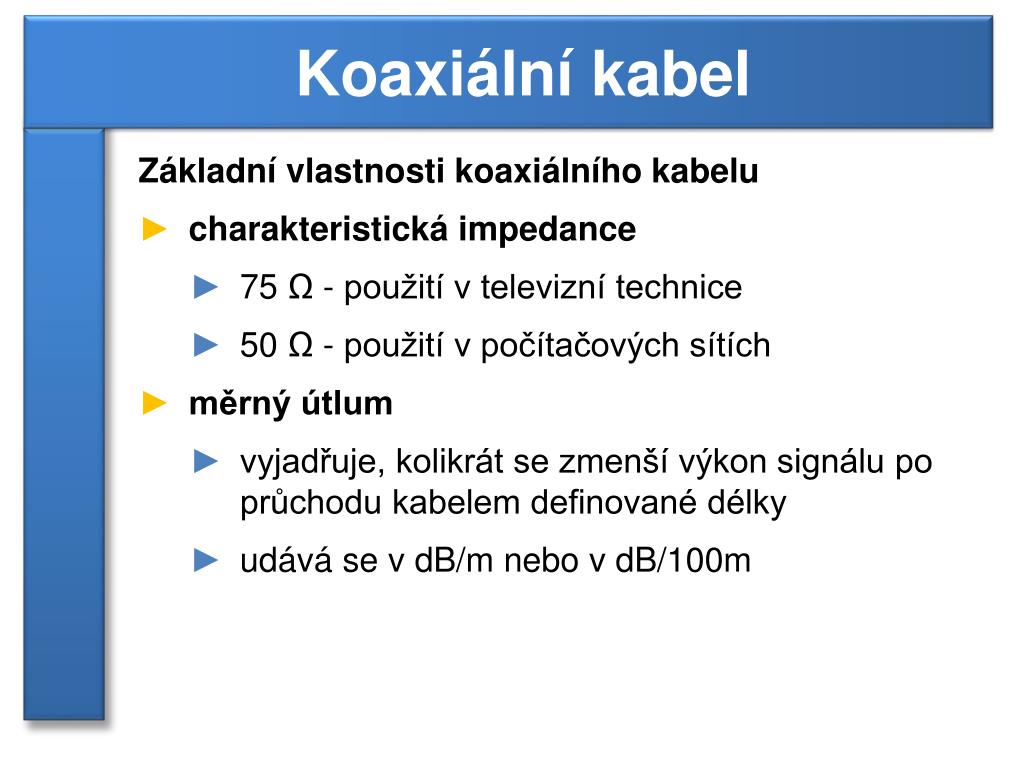

  5. Základní vlastnosti koaxiálního kabelu • charakteristická impedance • 75 Ω - použití v televizní technice • 50 Ω - použití v počítačových sítích • měrný útlum • vyjadřuje, kolikrát se zmenší výkon signálu po průchodu kabelem definované délky • udává se v dB/m nebo v dB/100m Koaxiální kabel

  6. Použití koaxiálního kabelu • napáječ vysílacích nebo přijímacích antén • svod od televizní antény, televizní rozvody • kabelová televize • svod od parabolické antény pro družicový přijímač • počítačové sítě • telefonie Koaxiální kabel

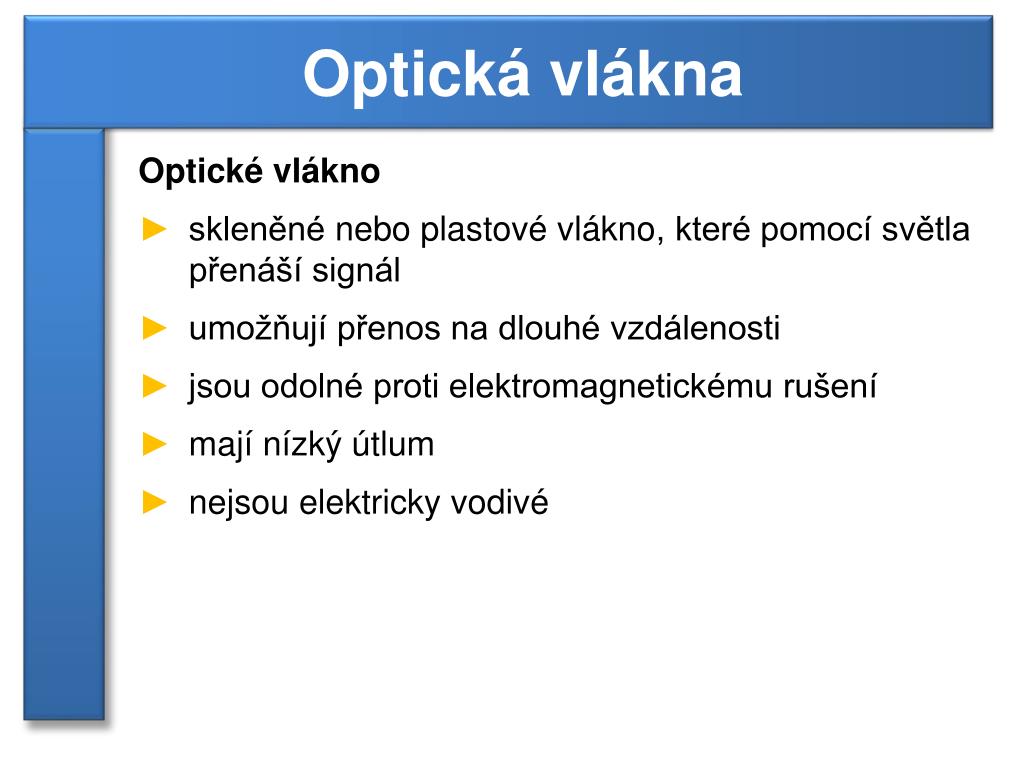

  7. Optické vlákno • skleněné nebo plastové vlákno, které pomocí světla přenáší signál • umožňují přenos na dlouhé vzdálenosti • jsou odolné proti elektromagnetickému rušení • mají nízký útlum • nejsou elektricky vodivé Optická vlákna

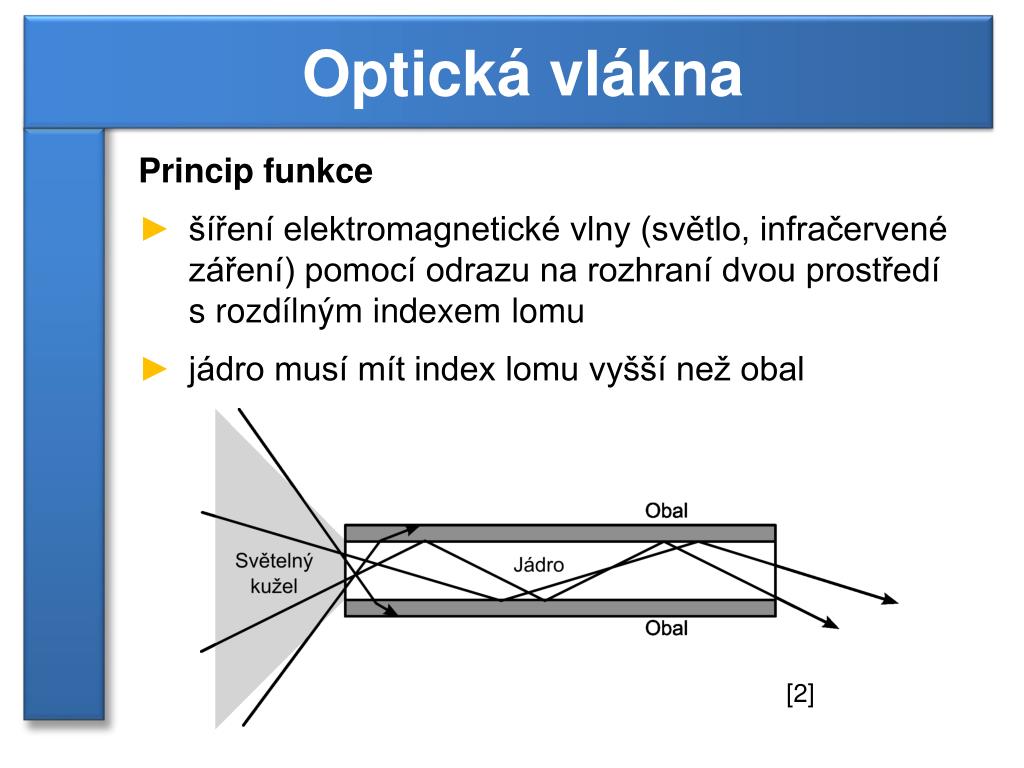

  8. Princip funkce • šíření elektromagnetické vlny (světlo, infračervené záření) pomocí odrazu na rozhraní dvou prostředí s rozdílným indexem lomu • jádro musí mít index lomu vyšší než obal Optická vlákna [2]

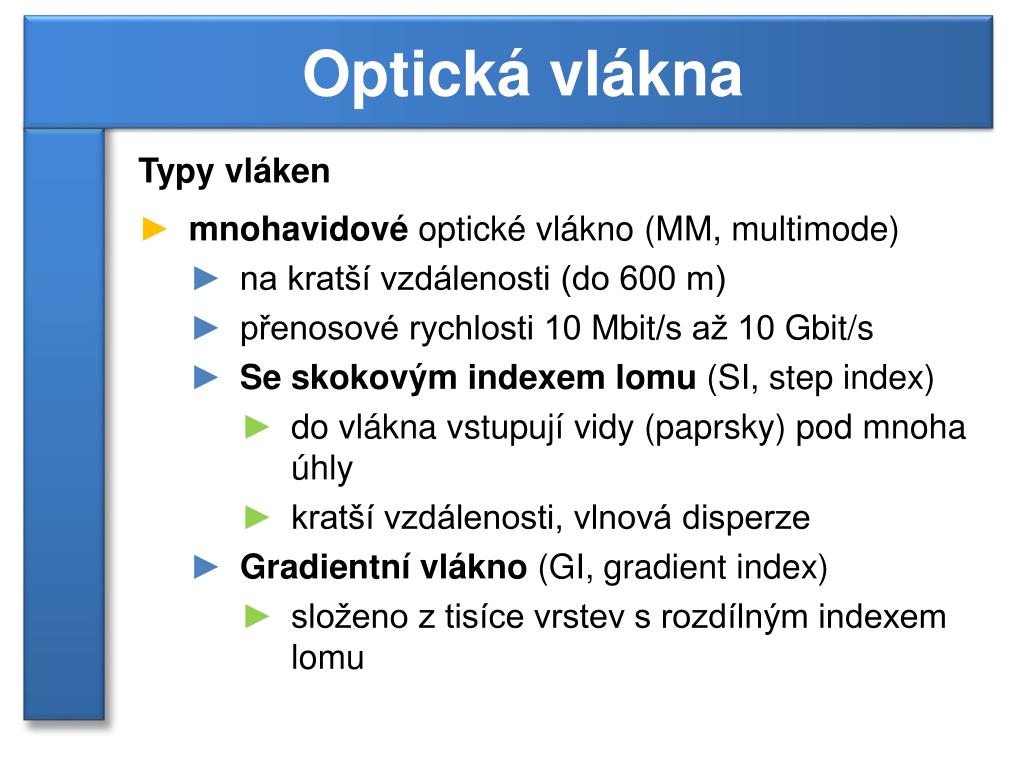

  9. Typy vláken • mnohavidové optické vlákno (MM, multimode) • na kratší vzdálenosti (do 600 m) • přenosové rychlosti 10 Mbit/s až 10 Gbit/s • Se skokovým indexem lomu (SI, step index) • do vlákna vstupují vidy (paprsky) pod mnoha úhly • kratší vzdálenosti, vlnová disperze • Gradientní vlákno (GI, gradient index) • složeno z tisíce vrstev s rozdílným indexem lomu Optická vlákna

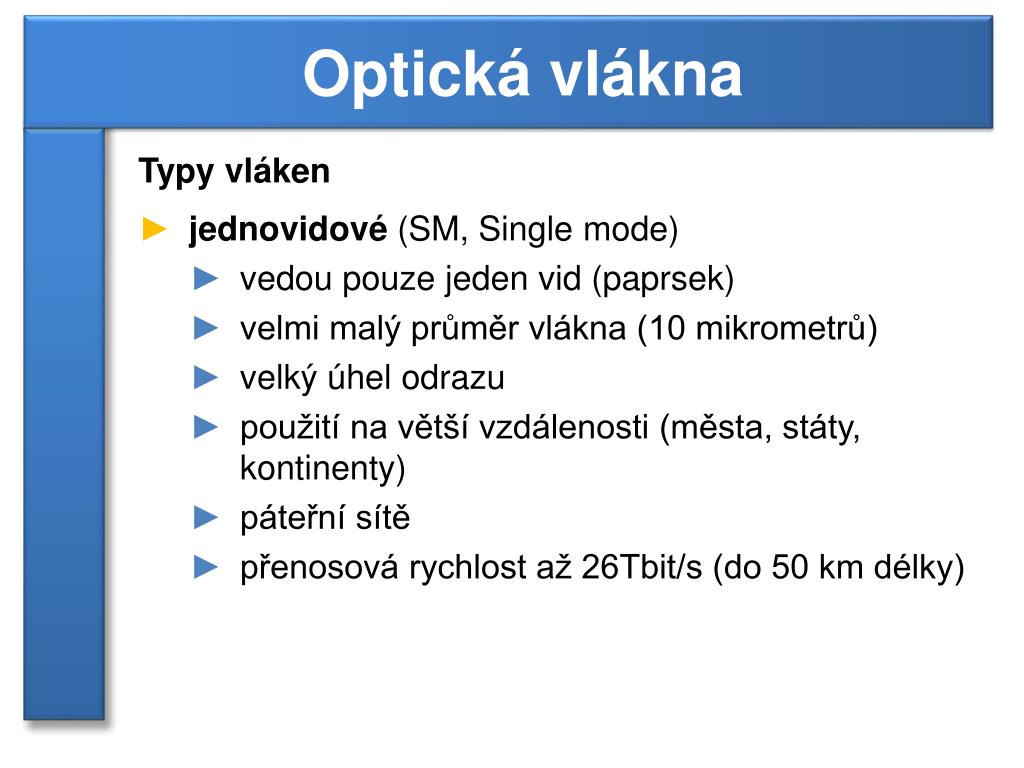

  10. Typy vláken • jednovidové(SM, Single mode) • vedou pouze jeden vid (paprsek) • velmi malý průměr vlákna (10 mikrometrů) • velký úhel odrazu • použití na větší vzdálenosti (města, státy, kontinenty) • páteřní sítě • přenosová rychlost až 26Tbit/s (do 50 km délky) Optická vlákna

  11. Typy vláken Optická vlákna [3]

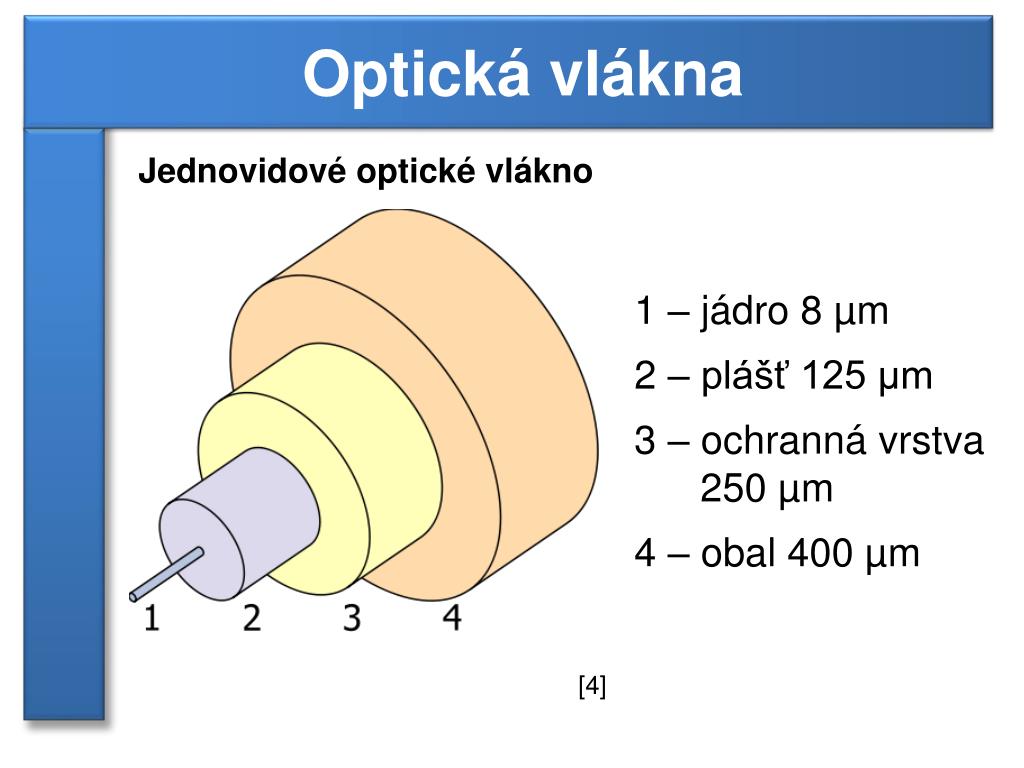

  12. Jednovidové optické vlákno Optická vlákna 1 – jádro 8 µm 2 – plášť 125 µm 3 – ochranná vrstva 250 µm 4 – obal 400 µm [4]

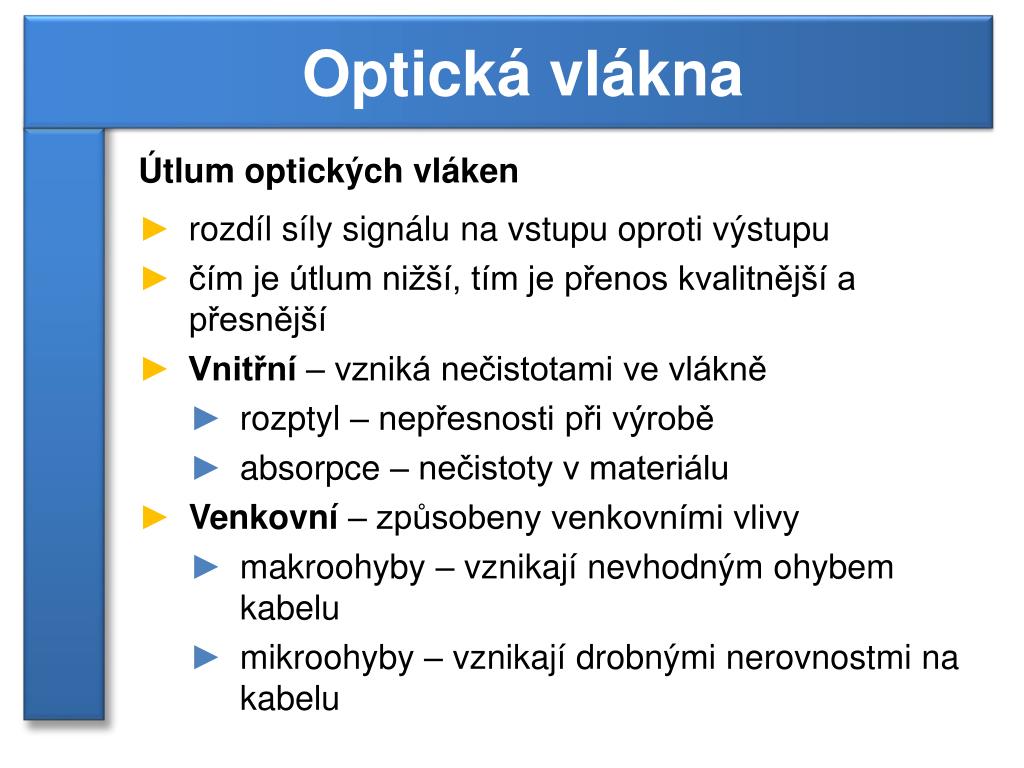

  13. Útlum optických vláken • rozdíl síly signálu na vstupu oproti výstupu • čím je útlum nižší, tím je přenos kvalitnější a přesnější • Vnitřní – vzniká nečistotami ve vlákně • rozptyl – nepřesnosti při výrobě • absorpce – nečistoty v materiálu • Venkovní – způsobeny venkovními vlivy • makroohyby – vznikají nevhodným ohybem kabelu • mikroohyby – vznikají drobnými nerovnostmi na kabelu Optická vlákna

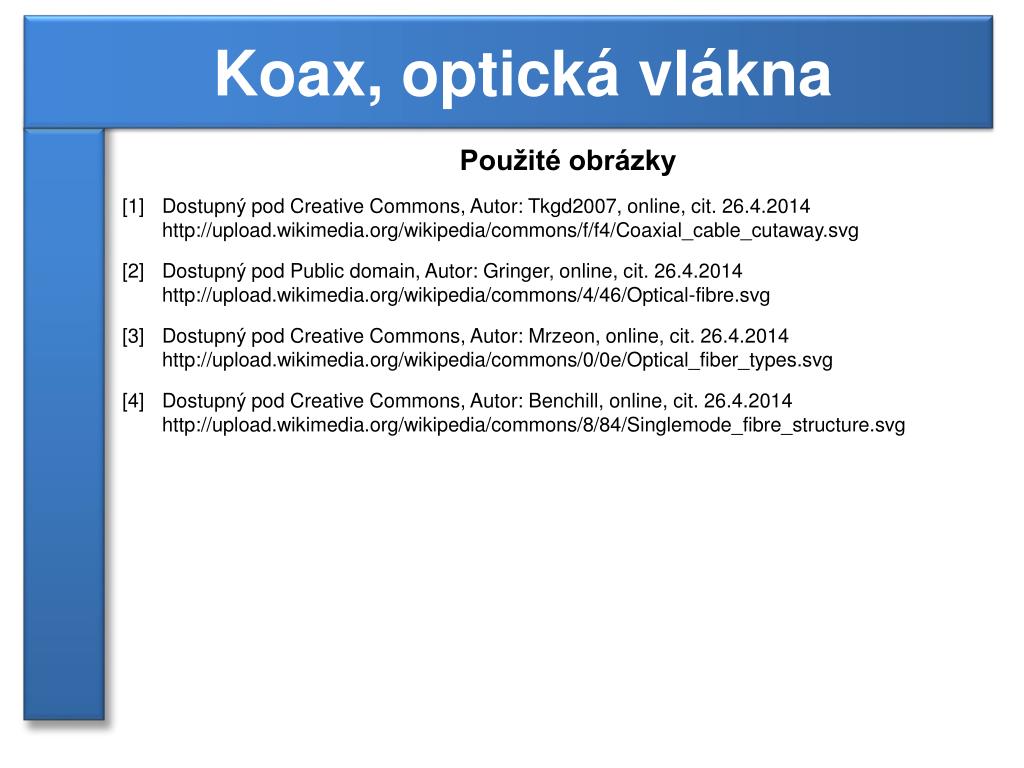

  14. Použité obrázky [1] Dostupný pod CreativeCommons, Autor: Tkgd2007, online, cit. 26.4.2014 http://upload.wikimedia.org/wikipedia/commons/f/f4/Coaxial_cable_cutaway.svg [2] Dostupný pod Public domain, Autor: Gringer, online, cit. 26.4.2014 http://upload.wikimedia.org/wikipedia/commons/4/46/Optical-fibre.svg [3] Dostupný pod CreativeCommons, Autor: Mrzeon, online, cit. 26.4.2014 http://upload.wikimedia.org/wikipedia/commons/0/0e/Optical_fiber_types.svg [4] Dostupný pod CreativeCommons, Autor: Benchill, online, cit. 26.4.2014 http://upload.wikimedia.org/wikipedia/commons/8/84/Singlemode_fibre_structure.svg Koax, optická vlákna

  15. Použité zdroje http://cs.wikipedia.org/wiki/Koaxi%C3%A1ln%C3%AD_kabel http://cs.wikipedia.org/wiki/Optick%C3%A9_vl%C3%A1kno http://cs.wikipedia.org/wiki/Jednovidov%C3%A9_optick%C3%A9_vl%C3%A1kno http://cs.wikipedia.org/wiki/V%C3%ADcevidov%C3%A9_optick%C3%A9_vl%C3%A1kno Koax, optická vlákna
