Presentation Transcript

رئوس مطالب

شبكه هاي بي سيم (Wireless Networks)

شبكه هاي ad-hocبي سيم ( Wireless Ad-Hoc Networks)

(MANET)Mobile Ad-hoc NETwork

Wireless Ad-hoc Sensor Network

(MANET)Mobile Ad-hoc NETwork

(VANETs) Vehicular Ad-hoc NETworks

مسيريابي شبكه هاي بي سيم

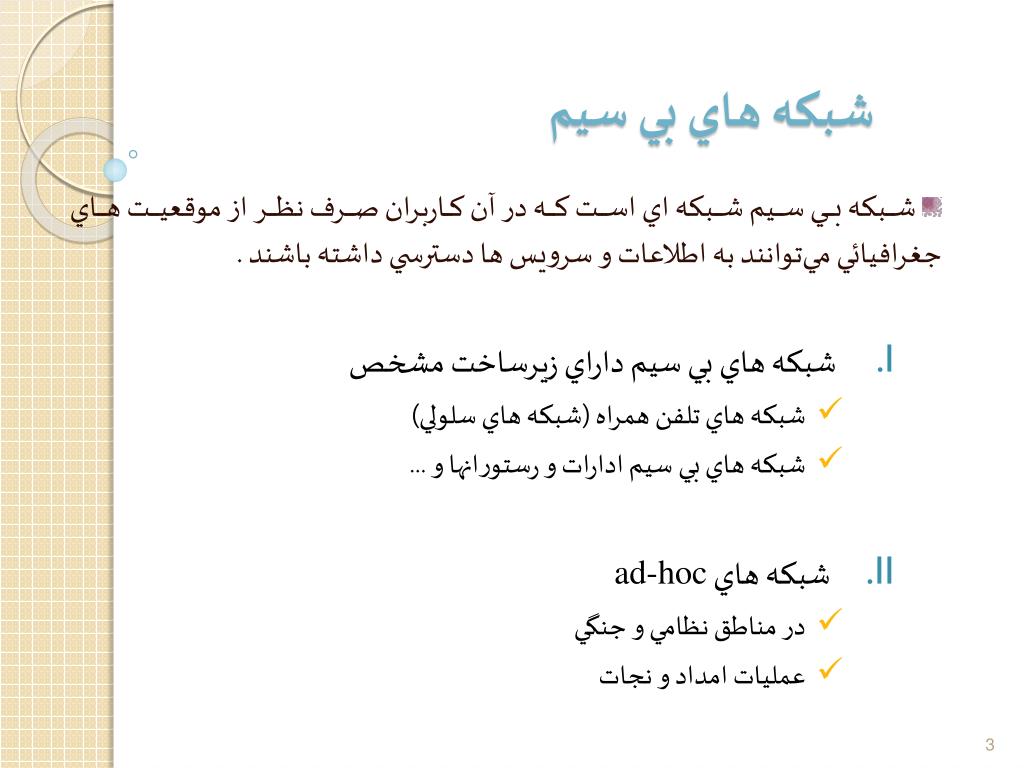

شبكه هاي بي سيم

شبكه بي سيم شبكه اي است كه در آن كاربران صرف نظر از موقعيت هاي جغرافيائي مي‌توانند به اطلاعات و سرويس ها دسترسي داشته باشند .

شبكه هاي بي سيم داراي زيرساخت مشخص

شبكه هاي تلفن همراه (شبكه هاي سلولي)

شبكه هاي بي سيم ادارات و رستورانها و ...

شبكه هاي ad-hoc

در مناطق نظامي و جنگي

عمليات امداد و نجات


Ad hoc

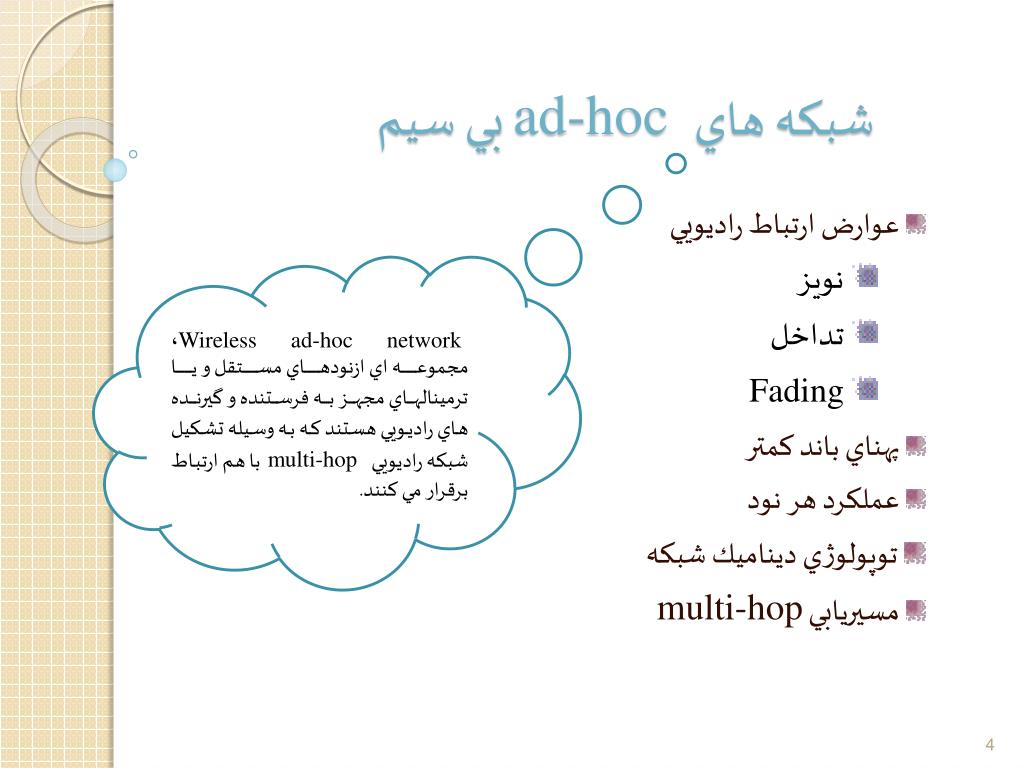

شبكه هاي ad-hoc بي سيم

عوارض ارتباط راديويي

نويز

تداخل

Fading

پهناي باند كمتر

عملكرد هر نود

توپولوژي ديناميك شبكه

مسيريابي multi-hop

Wireless ad-hoc network، مجموعه اي ازنودهاي مستقل و يا ترمينالهاي مجهز به فرستنده و گيرنده هاي راديويي هستند كه به وسيله تشكيل شبكه راديوييmulti-hopبا هم ارتباط برقرار مي كنند.


Mobile ad hoc networks

Mobile Ad-hoc NETworks

MANETs

يك MANETمجموعهايازكاربرانمستقلاستكهازطريقلينكهايبيسيمباپهنايباندمحدودو بدونساختارازپيشتعيينشدهونظارتمركزيميتوانندبايكديگرارتباطبرقراركنند.

از يك مجموعه از نودهاي سيار بي سيم تشكيل شده است.

بصورت ديناميكي در حال حركت هستند.

توپولوژي شبكه هم مدام درحال تغيير مي باشد.

ارتباط بين نودها از طريق لينكهاي بي سيم صورت مي گيرد.


Manets

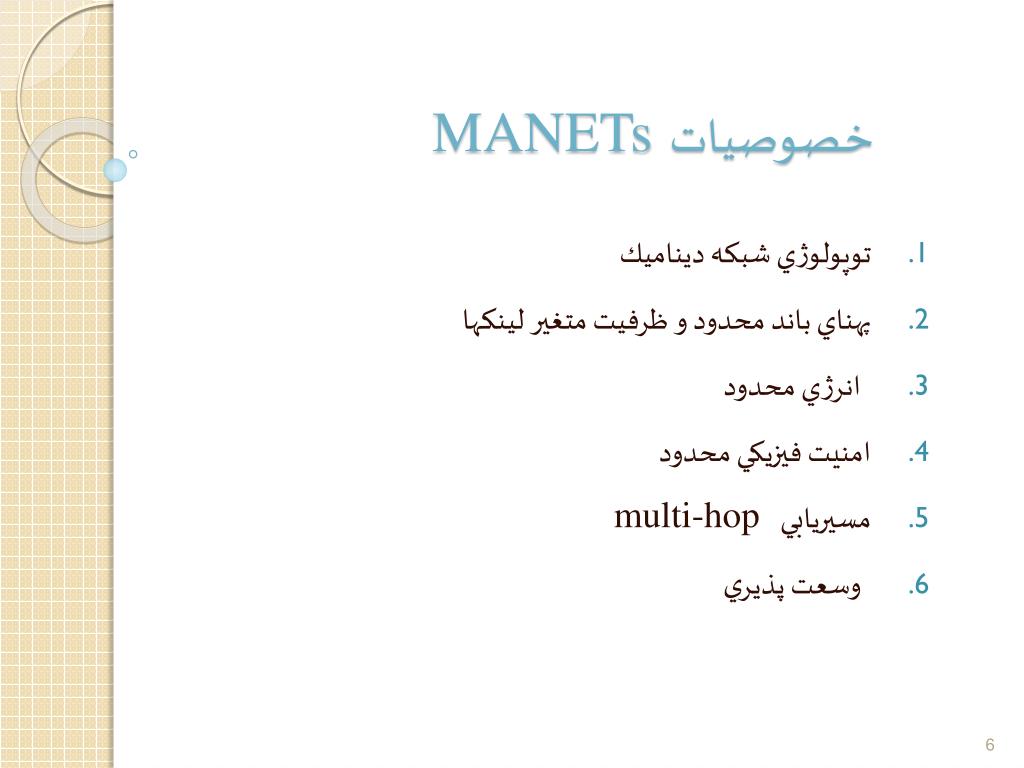

خصوصياتMANETs

توپولوژي شبكه ديناميك

پهناي باند محدود و ظرفيت متغير لينكها

انرژي محدود

امنيت فيزيكي محدود

مسيريابيmulti-hop

وسعت پذيري

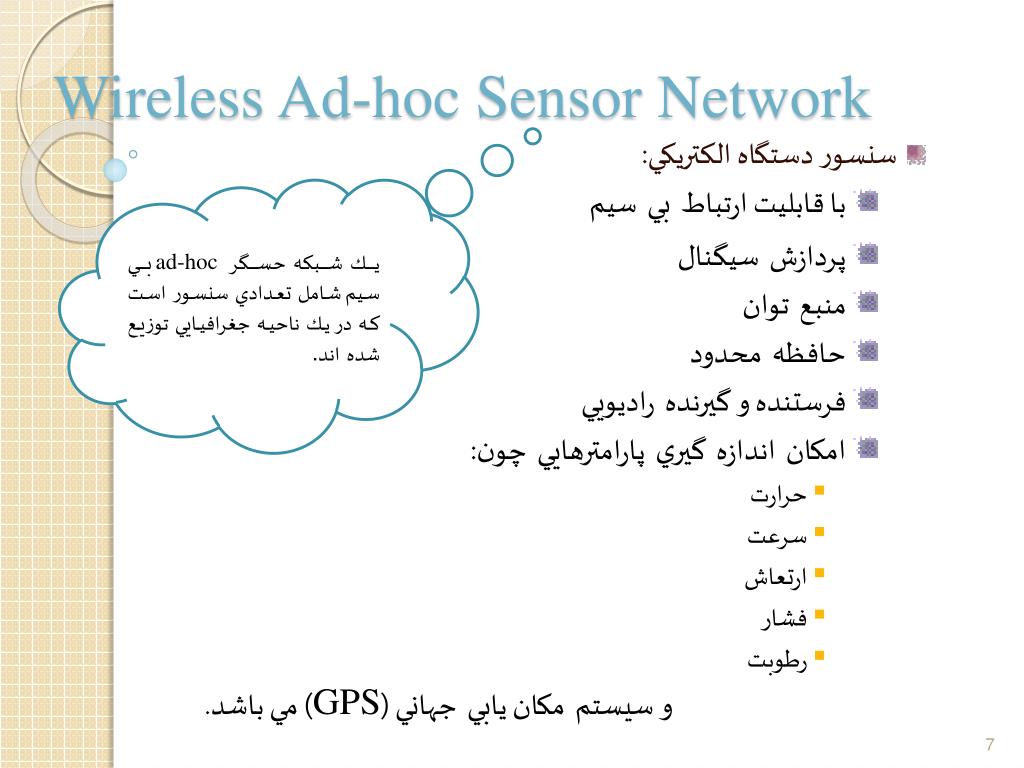

Wireless ad hoc sensor network

Wireless Ad-hoc Sensor Network

يكشبكهحسگر ad-hocبيسيم شاملتعداديسنسوراستكهدر يكناحيهجغرافياييتوزيعشدهاند.

سنسور دستگاه الكتريكي:

با قابليت ارتباطبيسيم

پردازشسيگنال

منبعتوان

حافظهمحدود

فرستنده و گيرندهراديويي

امكاناندازهگيريپارامترهاييچون:

حرارت

سرعت

ارتعاش

فشار

رطوبت

و سيستممكان يابيجهاني (GPS) مي باشد.


Ad hoc1

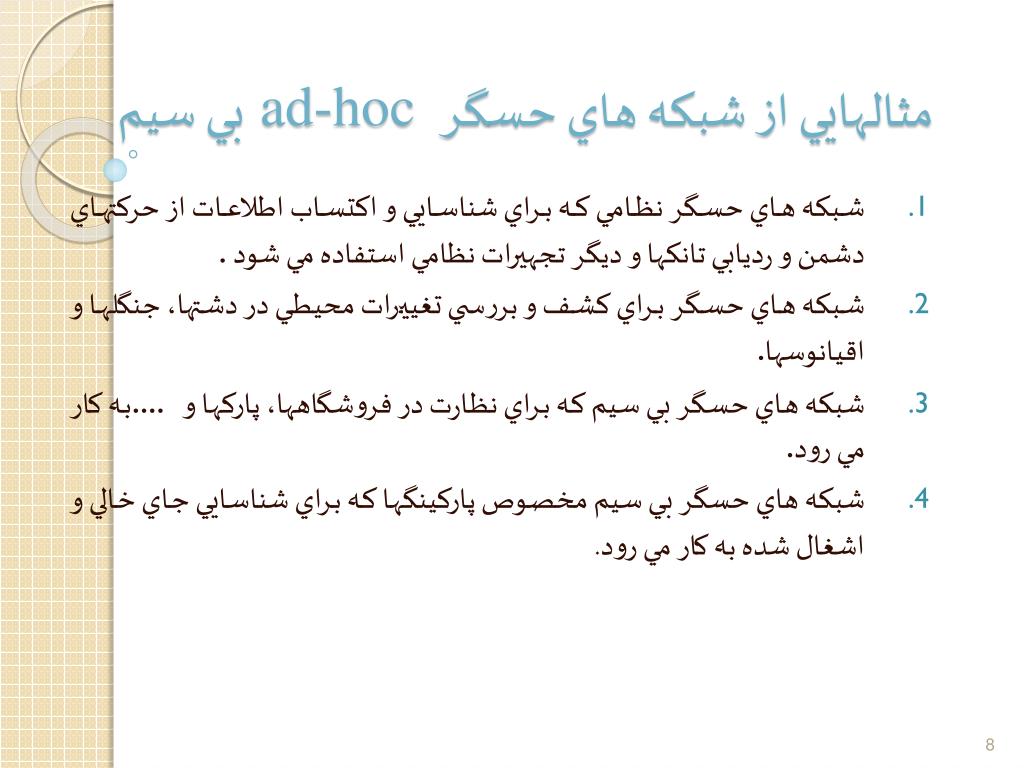

مثالهايي از شبكه هاي حسگر ad-hocبي سيم

شبكه هاي حسگر نظاميكه براي شناسايي و اكتساب اطلاعات از حركتهاي دشمن و رديابي تانكها و ديگر تجهيرات نظامي استفاده مي شود.

شبكه هاي حسگر براي كشف و بررسي تغييرات محيطيدر دشتها، جنگلها و اقيانوسها.

شبكه هاي حسگر بي سيم كه براي نظارت در فروشگاهها، پاركها و.... به كار مي رود.

شبكه هاي حسگر بي سيم مخصوص پاركينگها كه براي شناسايي جاي خالي و اشغال شده به كار مي رود.

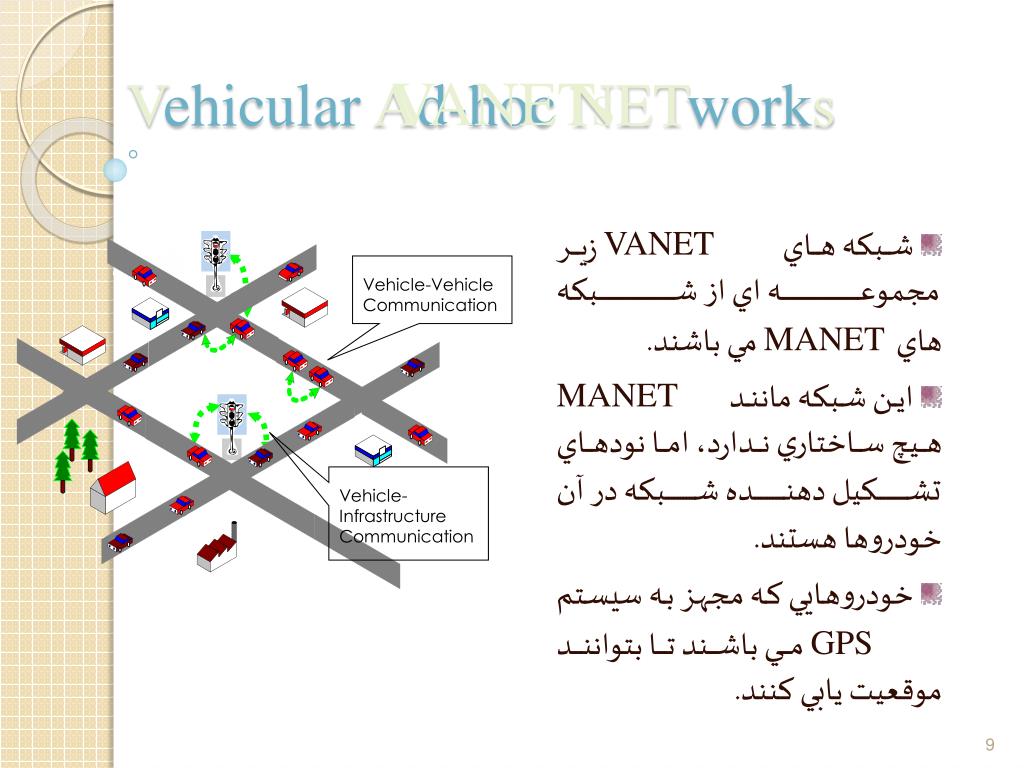

V ehicular a d hoc net work s

Vehicular Ad-hoc NETworks

VANETs

Vehicle-Vehicle Communication

شبكه هاي VANETزير مجموعه اي از شبكه هايMANETمي باشند.

اين شبكه مانند MANETهيچ ساختاري ندارد، اما نودهاي تشكيل دهنده شبكه در آن خودروها هستند.

خودروهايي كه مجهز به سيستم GPSمي باشند تا بتوانند موقعيت يابي كنند.

Vehicle-Infrastructure

Communication


Vanet

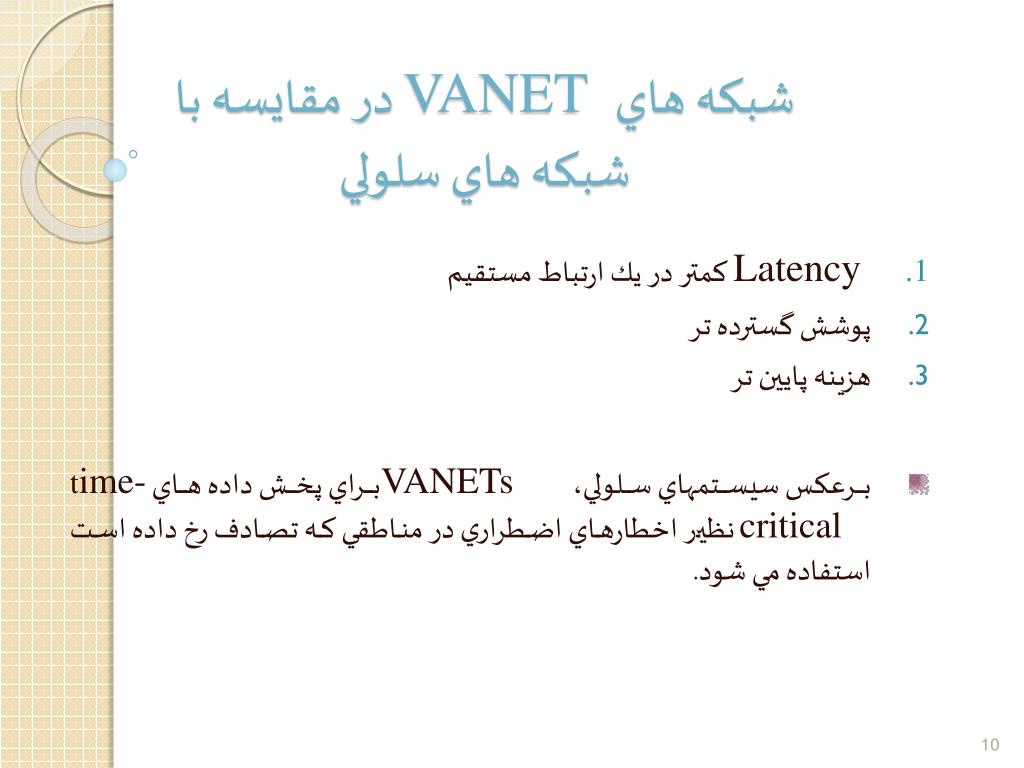

شبكه هاي VANETدرمقايسه با شبكه هاي سلولي

Latencyكمتر در يك ارتباط مستقيم

پوشش گسترده تر

هزينه پايين تر

برعكس سيستمهاي سلولي، VANETsبراي پخش داده هاي time-criticalنظير اخطارهاي اضطراري در مناطقي كه تصادف رخ داده است استفاده مي شود.


Vanets

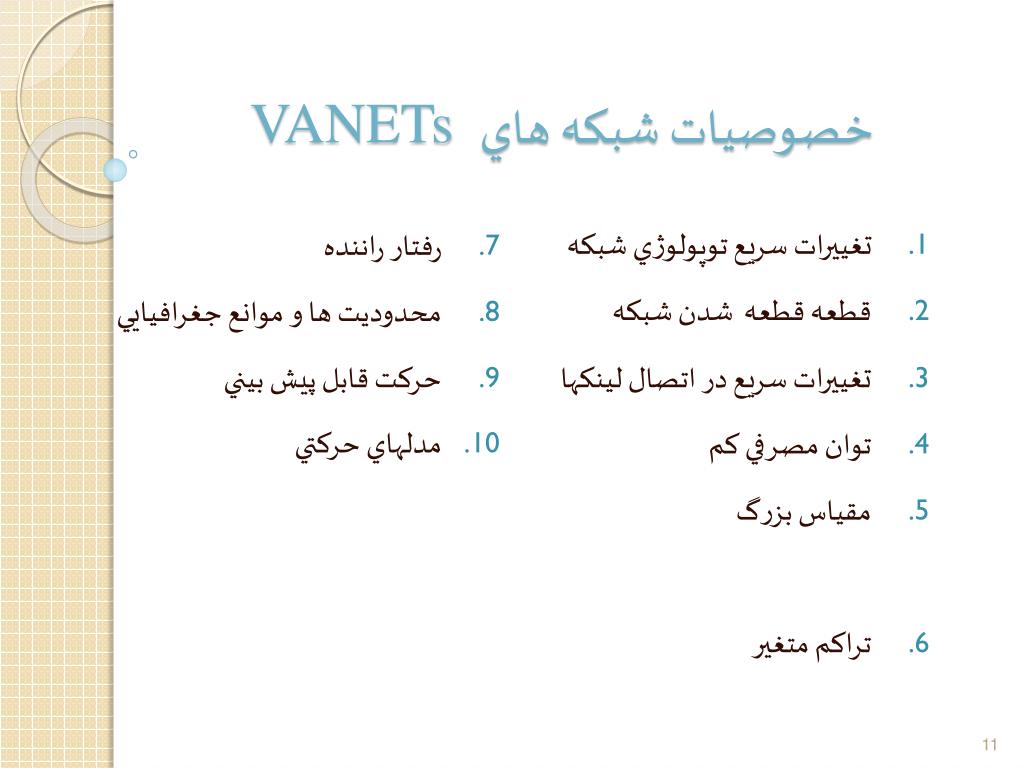

خصوصيات شبكه هاي VANETs

تغييرات سريع توپولوژي شبكه

قطعه قطعهشدن شبكه

تغييرات سريع در اتصال لينكها

توان مصرفي كم

مقياس بزرگ

تراكم متغير

رفتار راننده

محدوديت ها و موانع جغرافيايي

حركت قابل پيش بيني

مدلهاي حركتي

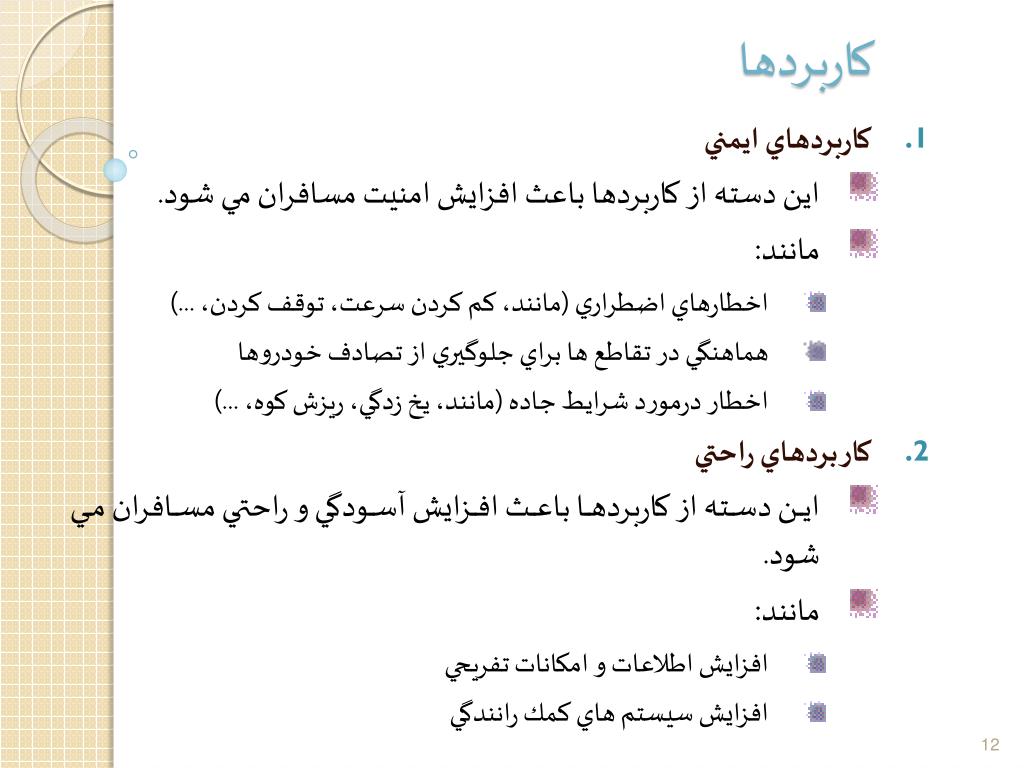

كاربردها

كاربردهاي ايمني

اين دسته از كاربردها باعث افزايش امنيت مسافران مي شود.

مانند:

اخطارهاي اضطراري (مانند، كم كردن سرعت، توقف كردن، ...)

هماهنگي در تقاطع ها براي جلوگيري از تصادف خودروها

اخطار درمورد شرايط جاده (مانند، يخ زدگي، ريزش كوه، ...)

كار بردهاي راحتي

اين دسته از كاربردها باعث افزايش آسودگي و راحتي مسافران مي شود.

مانند:

افزايش اطلاعات و امكانات تفريحي

افزايش سيستم هاي كمك رانندگي

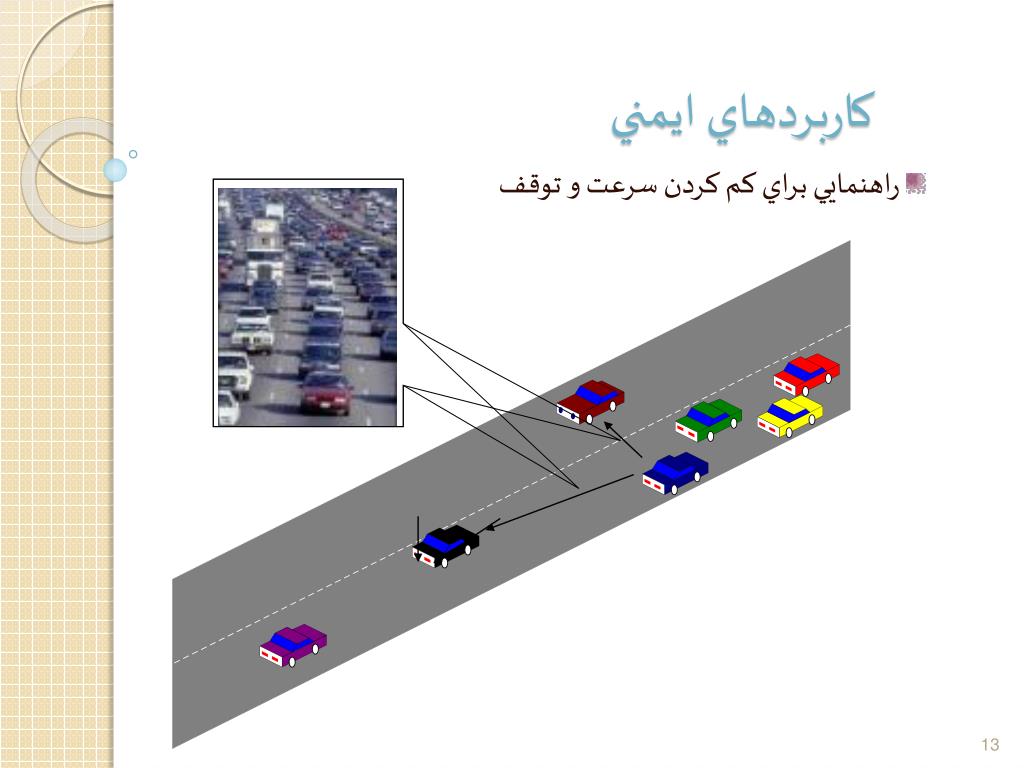

كاربردهاي ايمني

راهنمايي براي كم كردن سرعت و توقف

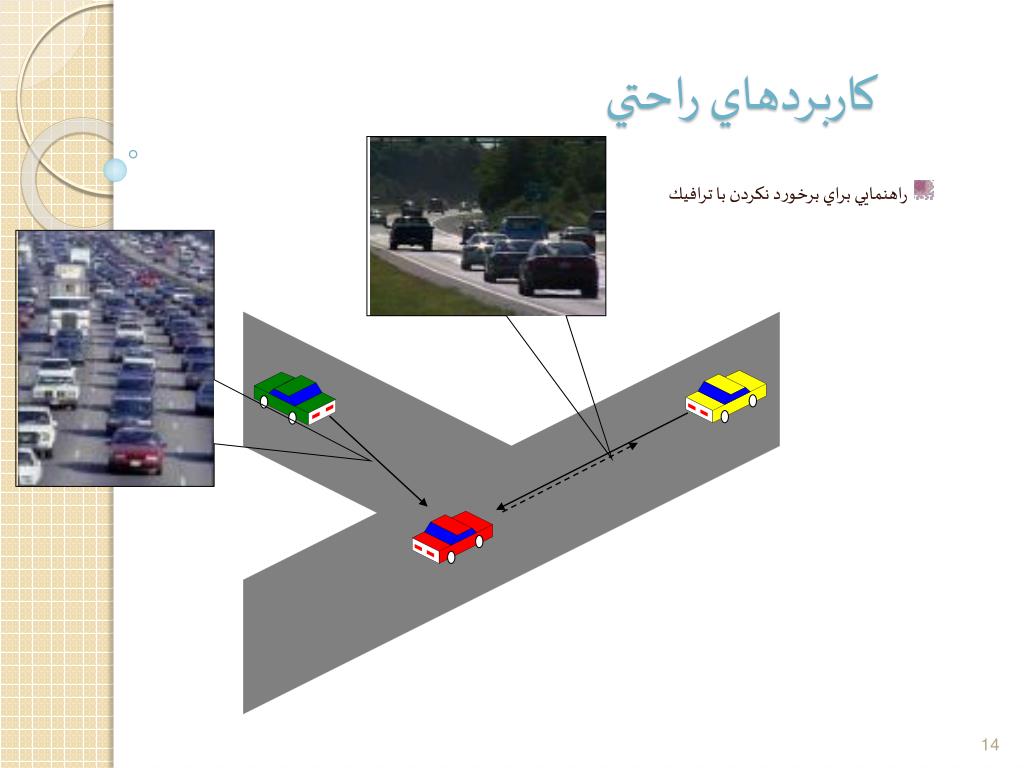

كاربردهاي راحتي

راهنمايي براي برخورد نكردن با ترافيك

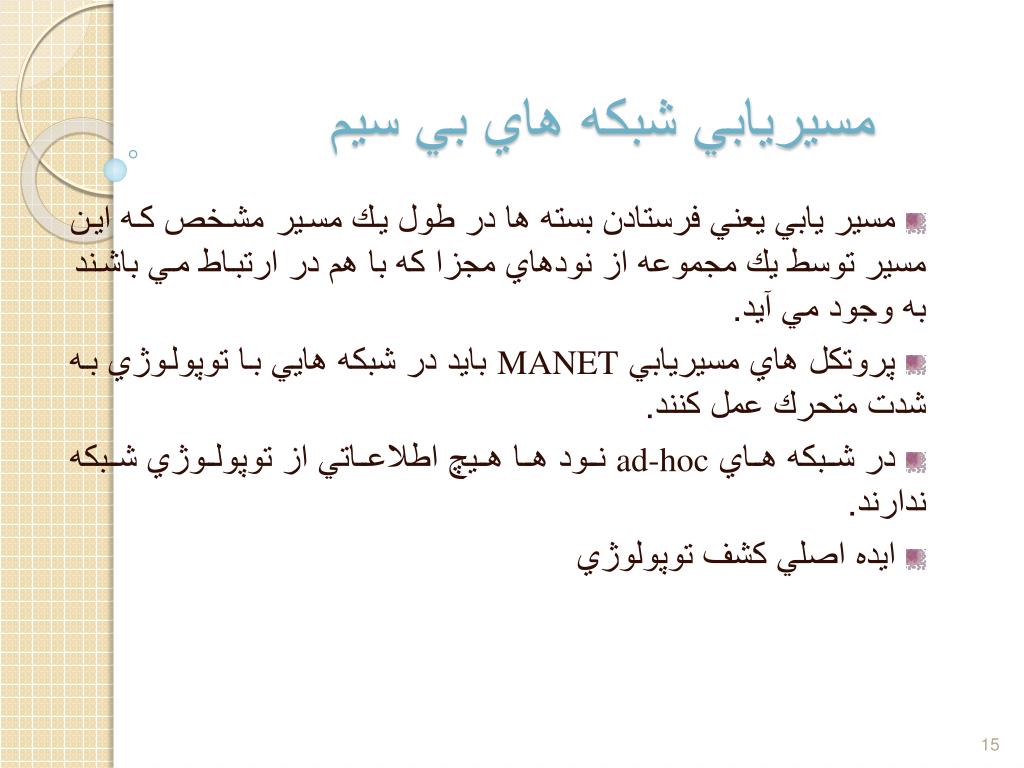

مسيريابي شبكه هاي بي سيم

مسيريابييعنيفرستادنبستههادرطوليكمسير مشخصكهاينمسيرتوسطيكمجموعهازنودهايمجزاكهباهمدرارتباطميباشندبهوجودميآيد.

پروتكل هاي مسيريابي MANET بايد در شبكه هايي با توپولوژي به شدت متحرك عمل كنند.

در شبكه هاي ad-hoc نود ها هيچ اطلاعاتي از توپولوژي شبكه ندارند.

ايده اصلي كشف توپولوژي

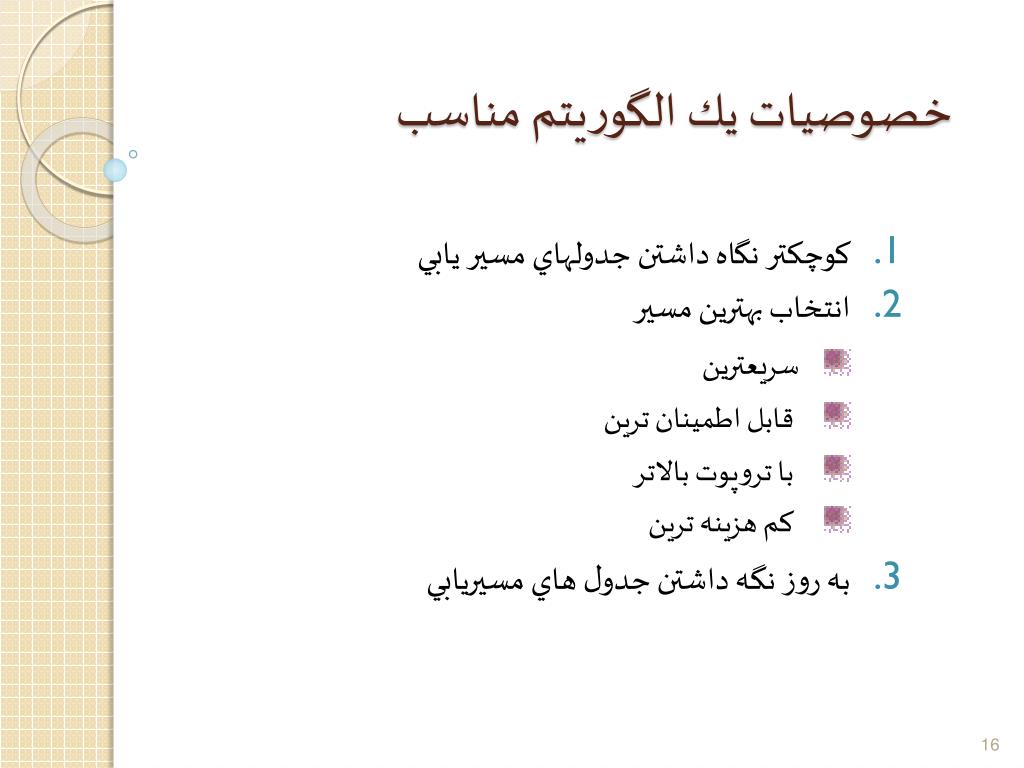

خصوصيات يك الگوريتم مناسب

كوچكتر نگاه داشتن جدولهاي مسير يابي

انتخاب بهترين مسير

سريعترين

قابل اطمينان ترين

با تروپوت بالاتر

كم هزينه ترين

به روز نگه داشتن جدول هاي مسيريابي


Ad hoc2

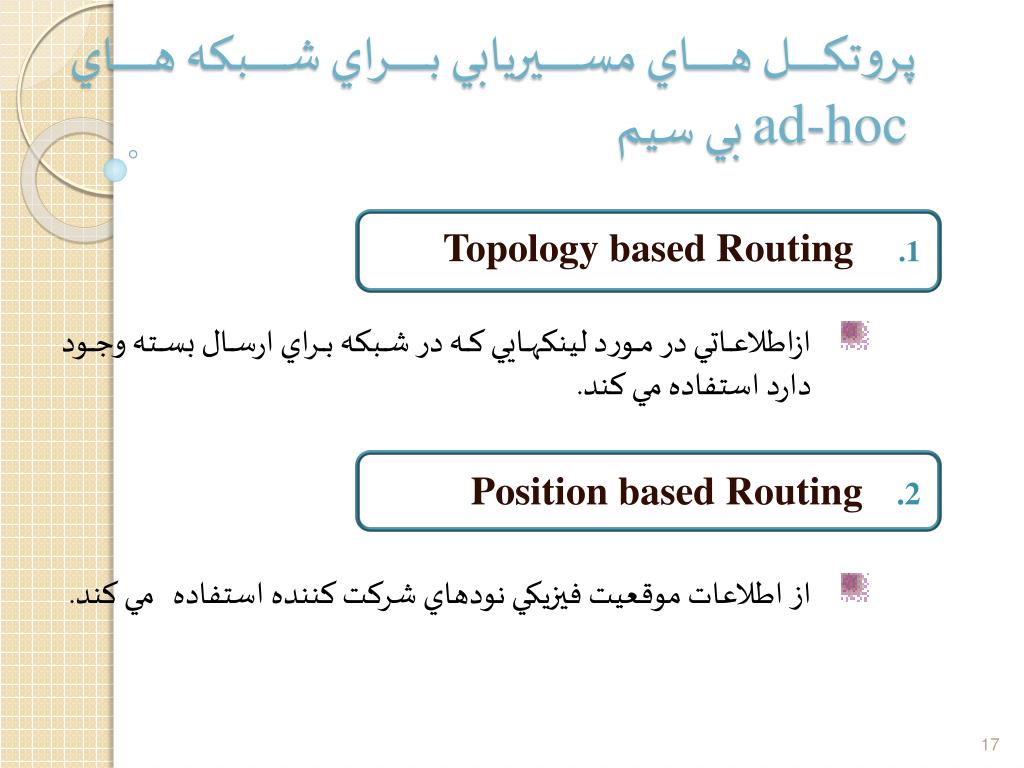

پروتكل هاي مسيريابي براي شبكه هايad-hoc بي سيم

Topology based Routing

ازاطلاعاتي در مورد لينكهايي كه در شبكه براي ارسال بسته وجود دارد استفاده مي كند.

Position based Routing

از اطلاعات موقعيت فيزيكي نودهاي شركت كننده استفاده مي كند.


Topology based routing

Topology based Routing هاي

Optimized Link-State Routing

پروتكل هاي مسيريابي Proactive (Table driven)

ويژگي اصلي اين پروتكلها نگهداري ثابت مسير به تمام نودهاي ديگر شبكه توسط هر نود است (مانند، OLSR)

پروتكل هاي مسيريابي Reactive(On-demand)

فقط هر زمان كه براي مسير نيازي باشد آنرا تشكيل مي دهد.

وابسته به ترافيك و الگوي حركتي نودهاست

سربار كمتر (مانند، AODV)

پروتكل هاي مسيريابي Hybrid

تركيب مسيريابي محلي proactive، با مسيريابي سراسري reactive

افرايش كارايي و وسعت پذيري بيشتر (مانند، ZRP)

Ad-hoc On-demand Distance Vector

Zone-based Ring Protocol

پروتكلهاي proactive براي شبكه هاي ايستا در مقياس كوچك مناسب است، در حاليكه پروتكل هايي نظير DSR و AODVدر شبكه هايي با سايز متوسط و تحرك متعادل به خوبي كار مي كنند.


Position based routing

Position based Routing هاي

اطلاعات موقعيت فيزيكي نودهاي شركت كننده

استفاده از GPSو يا ساير سرويس هاي موقعيتي

موقعيت مقصد

تصميم مسيريابي

عدم نياز به نگهداري مسيرها

عدم ذخيرة جدول هاي مسيريابي

ساپورت كردن تحويل بسته ها


Vanets1

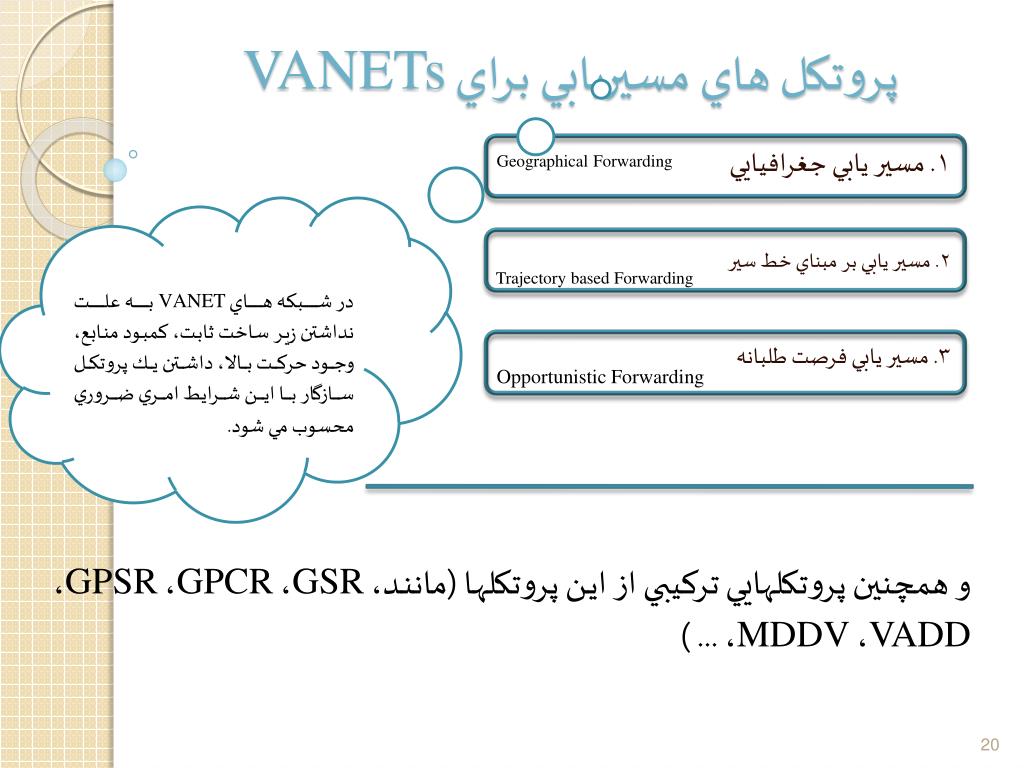

پروتكل هاي مسيريابي براي هايVANETs

Geographical Forwarding

در شبكه هاي VANETبه علت نداشتن زير ساخت ثابت، كمبود منابع، وجود حركت بالا، داشتن يك پروتكل سازگار با اين شرايط امري ضروري محسوب مي شود.

۱. مسير يابي جغرافيايي

۲. مسير يابي بر مبناي خط سير

۳. مسير يابي فرصت طلبانه

Trajectory based Forwarding

Opportunistic Forwarding

و همچنين پروتكلهاييتركيبي از اين پروتكلها (مانند، GSR، GPCR، GPSR، VADD، MDDV، ... )

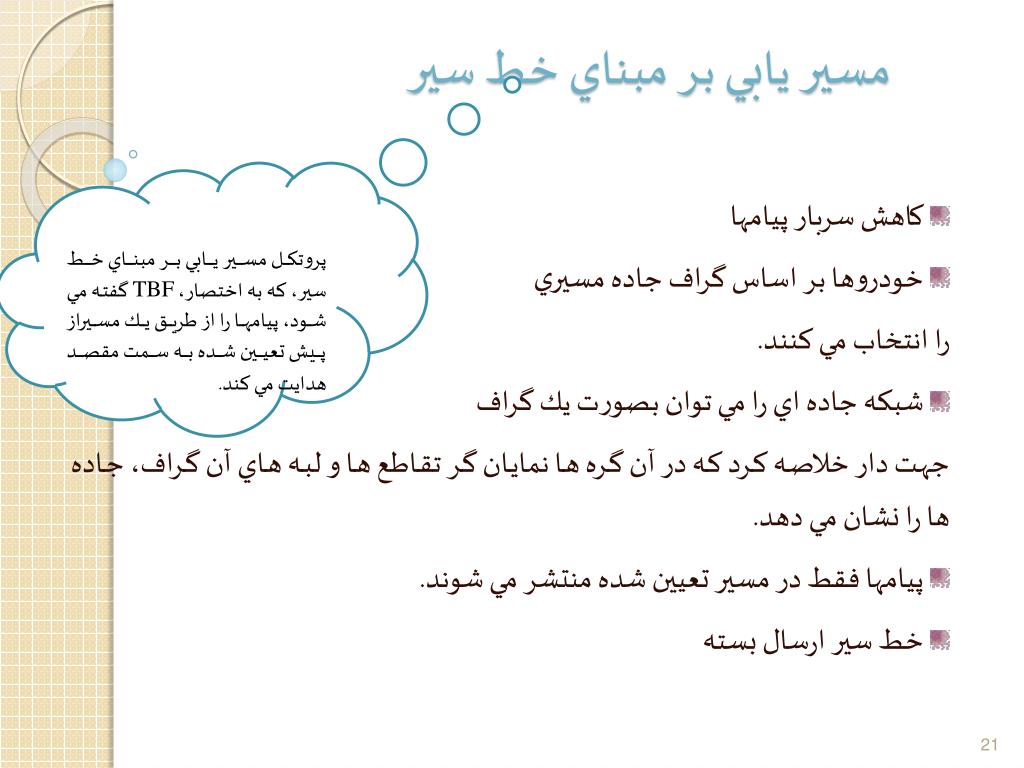

مسير يابي هاي بر مبناي خط سير

پروتكل مسير يابي بر مبناي خط سير، كه به اختصار، TBFگفته مي شود، پيامها را از طريق يك مسيراز پيش تعيين شده به سمت مقصد هدايت مي كند.

كاهش سربار پيامها

خودروها بر اساس گراف جاده مسيري

را انتخاب مي كنند.

شبكه جاده اي را مي توان بصورتيك گراف

جهت دار خلاصه كرد كه در آن گره ها نمايان گر تقاطع ها و لبه هاي آن گراف، جاده ها را نشان مي دهد.

پيامها فقط در مسير تعيين شده منتشر مي شوند.

خط سير ارسال بسته

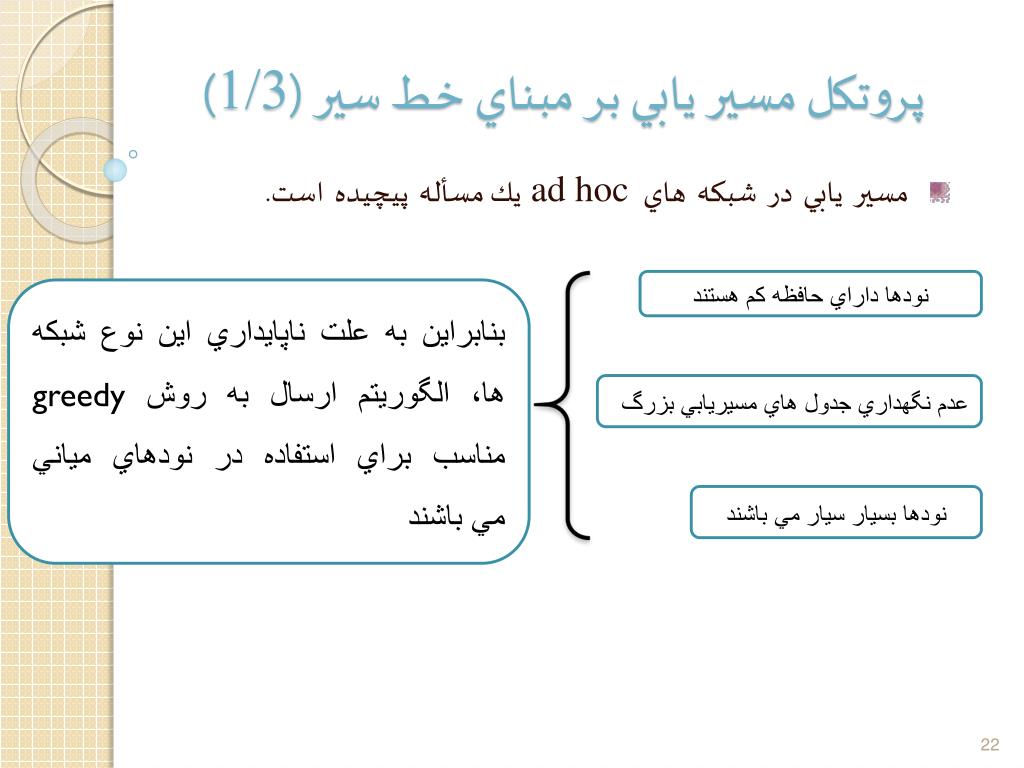

پروتكل مسير يابي بر مبناي خط سير هاي(1/3)

مسيريابيدرشبكههاي ad hoc يك مسألهپيچيدهاست.

نودها داراي حافظه كم هستند

بنابراين به علت ناپايداري اين نوع شبكه ها، الگوريتم ارسال به روش greedy مناسب براي استفاده در نودهاي مياني مي باشند

عدم نگهداري جدول هاي مسيريابي بزرگ

نودها بسيار سيار مي باشند

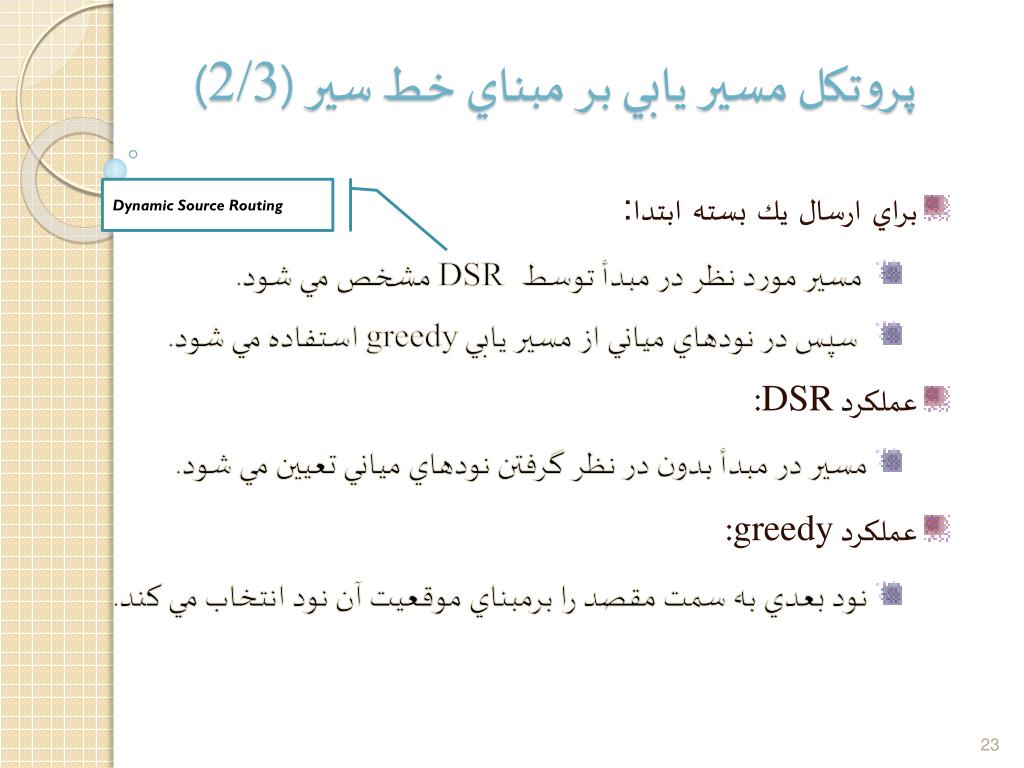

پروتكل مسير يابي بر مبناي خط سير هاي(2/3)

Dynamic Source Routing

برايارساليكبستهابتدا:

مسير مورد نظر در مبدأ توسط DSRمشخص مي شود.

سپس در نودهاي مياني از مسير يابي greedyاستفاده مي شود.

عملكردDSR:

مسير در مبدأ بدون در نظر گرفتن نودهاي مياني تعيين مي شود.

عملكردgreedy:

نود بعدي به سمت مقصد را برمبناي موقعيت آن نود انتخاب مي كند.

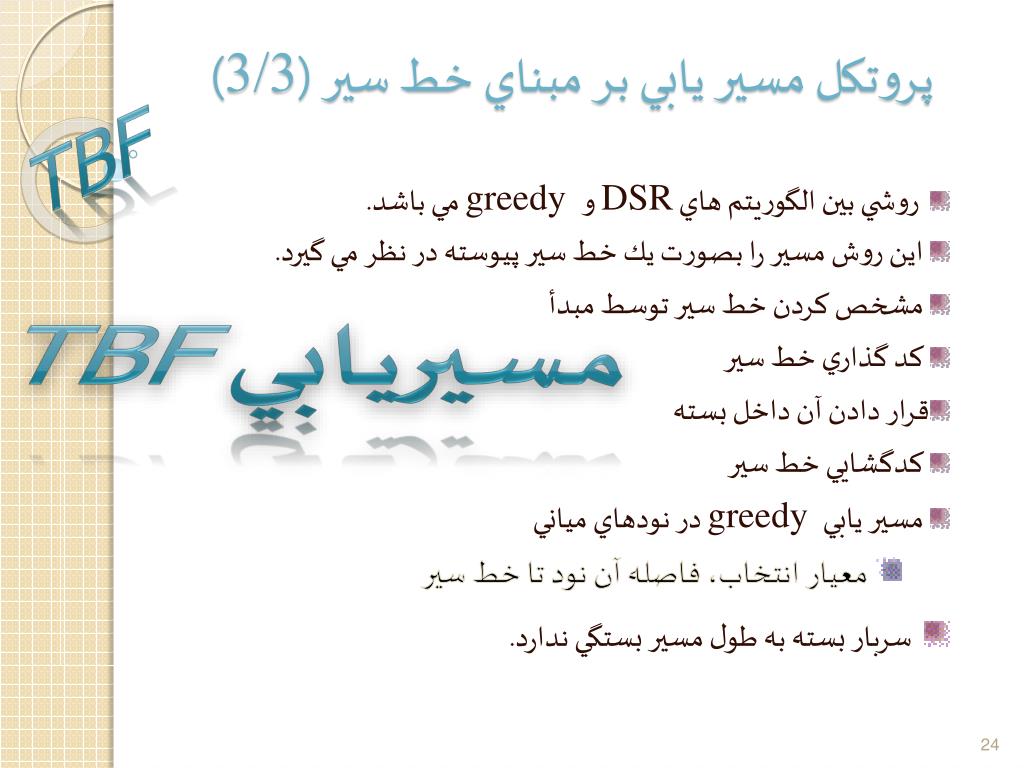

پروتكل مسير يابي بر مبناي خط سير هاي(3/3)

TBF

روشي بين الگوريتم هاي DSR و greedyمي باشد.

اين روش مسير را بصورت يك خط سير پيوسته در نظر مي گيرد.

مشخص كردن خط سير توسط مبدأ

كد گذاري خط سير

قرار دادن آن داخل بسته

كدگشايي خط سير

مسير يابي greedy در نودهاي مياني

معيار انتخاب، فاصله آن نود تا خط سير

سربار بسته به طول مسير بستگي ندارد.

مسيريابي TBF

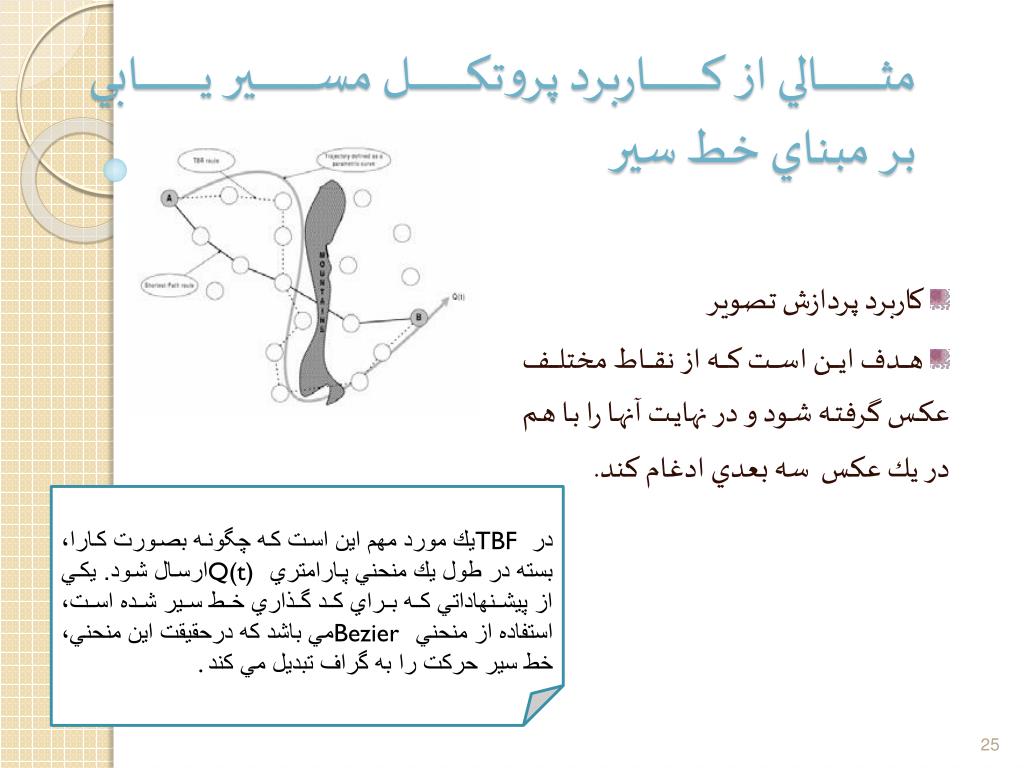

مثالي از كاربرد پروتكل مسير يابي هايبر مبناي خط سير

كاربرد پردازش تصوير

هدف اين است كه از نقاط مختلف عكس گرفته شود و در نهايت آنها را با هم در يك عكس سه بعدي ادغام كند.

در TBF يك مورد مهم اين است كه چگونه بصورت كارا، بسته در طول يك منحني پارامتري Q(t) ارسال شود. يكي از پيشنهاداتي كه براي كد گذاري خط سير شده است، استفاده از منحني Bezier مي باشد كه درحقيقت اين منحني، خط سير حركت را به گراف تبديل مي كند.
