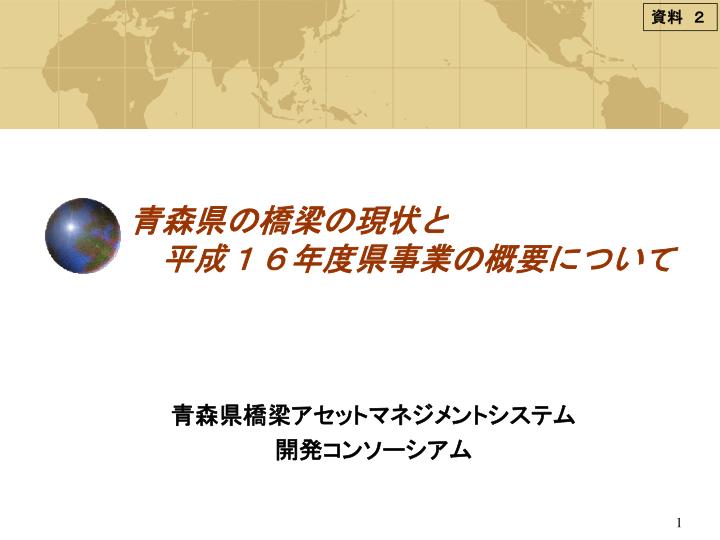

資料　２ 青森県の橋梁の現状と　平成１６年度県事業の概要について　　青森県橋梁アセットマネジメントシステム開発コンソーシアム

青森県の橋梁の状況 　青森県は、１５ｍ以上の橋梁を７１６橋を有しており、高度成長時代後期の１９７０年以降から建設が集中している。青森県の橋梁の状況大量更新時代の到来 1973年オイルショック 1964年東京オリンピック 1929・・・・・・・ 1960 1970 1980 1990 2003

１／３削減 財政改革プラン投資的経費の削減平成20年度には平成15年度当初比４０％削減青森県の予算の状況・橋梁更新費　約１４．５億円/年（補助＋県単）・橋梁補修費　約　６．５億円/年（補助＋県単）・維持管理費　約　０．５億円/年（県単）

●合併後、人口３０万人前後の都市 青森市弘前市八戸市青森県の位置　～本州最北端～

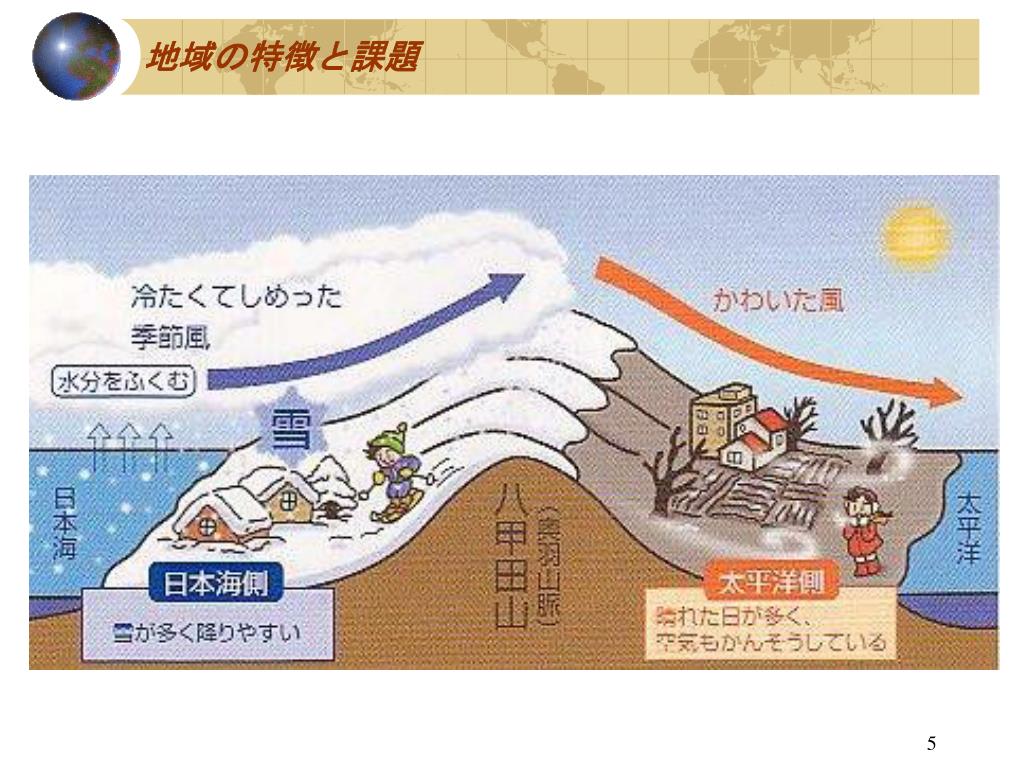

地域の特徴と課題

季節風 積雪地域凍結地域冬期間の地域特性青森市弘前市八戸市

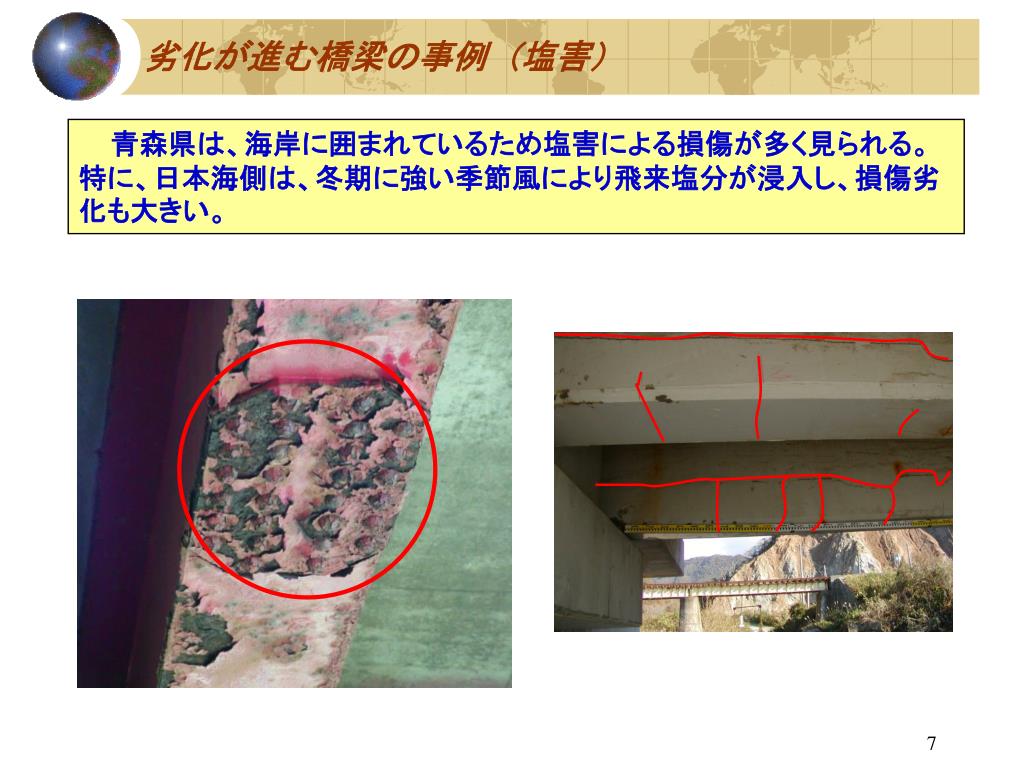

青森県は、海岸に囲まれているため塩害による損傷が多く見られる。特に、日本海側は、冬期に強い季節風により飛来塩分が浸入し、損傷劣化も大きい。青森県は、海岸に囲まれているため塩害による損傷が多く見られる。特に、日本海側は、冬期に強い季節風により飛来塩分が浸入し、損傷劣化も大きい。劣化が進む橋梁の事例（塩害）

冬期に、伸縮部から凍結防止剤が漏水し、凍害の劣化が発生する事例が多くみられる冬期に、伸縮部から凍結防止剤が漏水し、凍害の劣化が発生する事例が多くみられる排水型の伸縮装置のため凍結防止剤が桁座面に漏水・滞水して塩害、凍害を発生劣化が進む橋梁の事例（凍害）

道路課ＡＭ推進体制 道路課ＡＭ調整会議道路課長橋梁・市町村道ＧＬ維持補修ＧＬ定期報告ＡＭ推進チームリーダー（山本主査）主担者（石澤技師）副担者（今井主査）橋梁・市町村道Ｇ維持補修Ｇ横断的取組みサブリーダー（浅利技師）副担者（天内技師）アセットマネジメント（ＡＭ）推進チームの設置　全国初の先進的取組みである「アセットマネジメントシステム」の構築を、若手職員のパワー（意欲）をフル活用し、積極的に推進するため、「アセットマネジメント（ＡＭ）推進チーム」を設置した。課内意思決定

大学教授等の有識者で構成する 「青森県橋梁アセットマネジメントシステム開発コンソーシアム」を設置平成１６年度の県事業の概要 • ①　アセットマネジメントシステム構築 • 　橋梁アセットマネジメント基本計画策定 • 　マネジメント支援システム基本設計 • 　データベースシステム基本設計 • 　維持管理・点検マニュアル策定 • 　補修・補強マニュアル策定

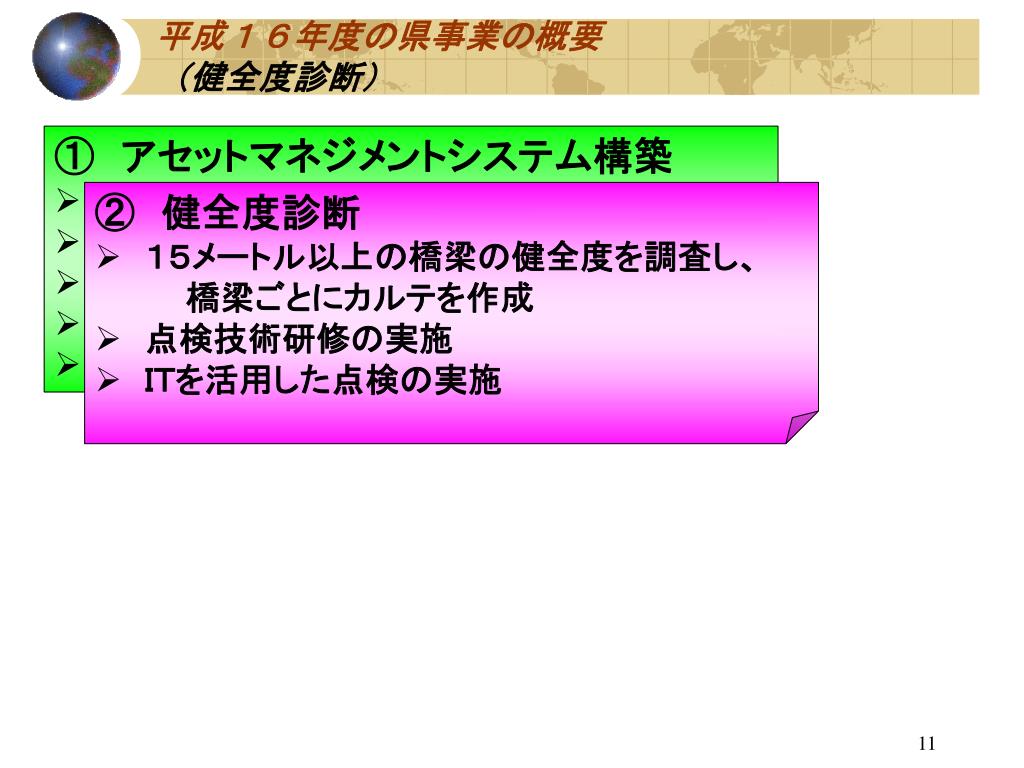

平成１６年度の県事業の概要（健全度診断） • ①　アセットマネジメントシステム構築 • 　橋梁アセットマネジメント基本計画策定 • 　マネジメント支援システム基本設計 • 　データベースシステム基本設計 • 　維持管理・点検マニュアル策定 • 　補修・補強マニュアル策定 • ②　健全度診断 • 　１５メートル以上の橋梁の健全度を調査し、　　　　橋梁ごとにカルテを作成 • 　点検技術研修の実施 • 　ＩＴを活用した点検の実施　

点　検　現　場 携帯情報端末　ＰＤＡ携帯情報端末　Tablet PC 点検支援システム携帯電話・変状の記録（位置・種類・程度）・変状の履歴確認維持管理情報の送受信デジタルカメラネットワーク変状の写真撮影橋梁データベース参考：ＩＴを活用した点検イメージ　点検業務の効率化や点検精度の平準化を図るため、ＩＴを活用した点検システムを構築する。

平成１６年度の県事業の概要（長寿命化モデル工事）平成１６年度の県事業の概要（長寿命化モデル工事） • ①　アセットマネジメントシステム構築 • 　橋梁アセットマネジメント基本計画策定 • 　マネジメント支援システム基本設計 • 　データベースシステム基本設計 • 　維持管理・点検マニュアル策定 • 　補修・補強マニュアル策定 • ②　健全度診断 • 　１５メートル以上の橋梁の健全度を調査し、　　　　橋梁ごとにカルテを作成 • 　ＩＴを活用した点検の実施 • 　点検技術研修の実施　 • ③　長寿命化モデル工事 • 　アセットマネジメント導入効果の検証 • 　長寿命化補修のモデル工事を２件程度 • 　工事の新たな発注方式なども検討

１２ ① １１ライフサイクルコスト（億円）１０ ② ９８７６５４ 0102030405060708090100 経過年数（年）参考：アセットマネジメント導入効果イメージ｢橋梁の長寿命化によるライフサイクルコスト縮減｣　代表的施設である橋梁について、アセットマネジメントシステムにより１００年までの長寿命化を図ることで、ライフサイクルコストの縮減が可能となります。ＣＡＳＥ①：５０年で架替架替ＣＡＳＥ②：補修により１００年まで延命化大規模補修ライフサイクルコストではＣＡＳＥ①＞ＣＡＳＥ②

平成１６年度の県事業の概要（長寿命化技術研究会・産学官共同研究ほか）平成１６年度の県事業の概要（長寿命化技術研究会・産学官共同研究ほか） • ①　アセットマネジメントシステム構築 • 　橋梁アセットマネジメント基本計画策定 • 　マネジメント支援システム基本設計 • 　データベースシステム基本設計 • 　維持管理・点検マニュアル策定 • 　補修・補強マニュアル策定 • ②　健全度診断 • 　１５メートル以上の橋梁の健全度を調査し、　　　　橋梁ごとにカルテを作成 • 　対象橋梁数：約６００橋 • 　ＩＴを活用した点検の実施 • 　点検技術研修の実施　 • ③　長寿命化モデル工事 • 　アセットマネジメント導入効果の検証 • 　長寿命化補修のモデル工事を２件程度 • 　工事の新たな発注方式なども検討 • ④　長寿命化技術研究会 • 　橋梁長寿命化のためのメンテナンス技術研究 • 　県内建設業者の技術力向上 • 　県内建設業エンジニア１０名程度で研究 • 　研究成果発表会

平成１６年度の県事業の概要（長寿命化技術研究会・産学官共同研究ほか）平成１６年度の県事業の概要（長寿命化技術研究会・産学官共同研究ほか） • ①　アセットマネジメントシステム構築 • 　橋梁アセットマネジメント基本計画策定 • 　マネジメント支援システム基本設計 • 　データベースシステム基本設計 • 　維持管理・点検マニュアル策定 • 　補修・補強マニュアル策定 • ②　健全度診断 • 　１５メートル以上の橋梁の健全度を調査し、　　　　橋梁ごとにカルテを作成 • 　対象橋梁数：約６００橋 • 　ＩＴを活用した点検の実施 • 　点検技術研修の実施　 • ③　長寿命化モデル工事 • 　アセットマネジメント導入効果の検証 • 　長寿命化補修のモデル工事を２件程度 • 　工事の新たな発注方式なども検討 • ④　長寿命化技術研究会 • 　橋梁長寿命化のためのメンテナンス技術研究 • 　県内建設業者の技術力向上 • 　県内建設業エンジニア１０名程度で研究 • 　研究成果発表会 • ⑤　劣化に関する産学官共同研究 • 　本県特有の橋梁の劣化　　　　凍結防止剤の影響などの傾向を研究 • 　県内大学と産業界（コンサル）が提携　　　　県はデータ提供という形で参加 • 　研究成果発表会

平成１６年度の県事業の概要（長寿命化技術研究会・産学官共同研究ほか）平成１６年度の県事業の概要（長寿命化技術研究会・産学官共同研究ほか） • ①　アセットマネジメントシステム構築 • 　橋梁アセットマネジメント基本計画策定 • 　マネジメント支援システム基本設計 • 　データベースシステム基本設計 • 　維持管理・点検マニュアル策定 • 　補修・補強マニュアル策定 • ②　健全度診断 • 　１５メートル以上の橋梁の健全度を調査し、　　　　橋梁ごとにカルテを作成 • 　対象橋梁数：約６００橋 • 　ＩＴを活用した点検の実施 • 　点検技術研修の実施　 • ③　長寿命化モデル工事 • 　アセットマネジメント導入効果の検証 • 　長寿命化補修のモデル工事を２件程度 • 　工事の新たな発注方式なども検討 • ④　長寿命化技術研究会 • 　橋梁長寿命化のためのメンテナンス技術研究 • 　県内建設業者の技術力向上 • 　県内建設業エンジニア１０名程度で研究 • 　研究成果発表会 • ⑤　劣化に関する産学官共同研究 • 　本県特有の橋梁の劣化　　　　凍結防止剤の影響などの傾向を研究 • 　県内大学と産業界（コンサル）が提携　　　　県はデータ提供という形で参加 • 　研究成果発表会 • ⑥　その他（情報収集） • 　土木学会アセットマネジメント小委員会へ参加　　　情報収集と若手技術者のスキルアップ • 　他都道府県担当者との連携　　　　連絡会議などにより　　　　　　　　　　　補助制度の問題点等協議
