  1. IDS 표준화동향 2000. 12. 8 이화여자대학교 컴퓨터학과 채 기 준 kjchae@ewha.ac.kr

  2. 목 차 • IDWG 개요 • Intrusion Detection Exchange Requirements • Intrusion Detection Exchange Format Data Model • IAP: Intrusion Alert Protocol • 결 론

  3. IDWG 개요(1/3) • Chairs: • Michael Erlinger (mike@cs.hmc.edu) • Stuart Staniford-Chen (stanifor@cs.ucdavis.edu) • 제 43차 회의 시 첫 모임 (98. 12) • General Discussion:idwg-public@zurich.ibm.com To Subscribe: idwg-public-request@zurich.ibm.com Archive: http://www.semper.org/idwg-public/

  4. IDWG 개요 (2/3) • 목적 IDS와 대응 시스템, 그리고 이들과 상호 작동하는 관리시스템 사이의 정보를 공유하기 위한 데이터 포맷 및 교환 절차에 대하여 정의 • WG의 Outputs • Requirements documents • Common intrusion language specification (Data formats) • Framework documents

  5. IDWG 개요 (3/3) • Internet-Drafts • Intrusion Detection Exchange Requirements • Intrusion Detection Exchange Format Data Model • IAP: Intrusion Alert Protocol • Intrusion Detection Message Exchange Format Extensible Markup Language (XML) Document Type Definition • Intrusion Detection Message Exchange Format Comparison of SMI and XML Implementations • No RFC

  6. Intrusion Detection Message Exchange Requirements<draft-ietf-idwg-requirements-02.txt>

  7. 개 요 • IDS, 대응 시스템, 관리 시스템 사이의 통신을 위한 high-level 요구사항을 기술함 (이론적 해석 및 시나리오 포함) • IDEF IDS가 의심스럽다고 간주하는 이벤트를 보고하기 위하여 사용하는 표준 포맷

  8. Data Source Operator Activity Sensor Notification Event Response Analyzer Alert Manager Security Policy Administrator IDS 용어 및 관계

  9. 구조상의 가정들 • Analyzer는 sensor에 의해 수집된 의심스러운 이벤트에 대하여 어떻게 할 것인가를 결정하고, manager에게 alert을 보냄 • Alert의 포맷과 통신하는 방법을 IDEF에서 표준화 • Analyzer와 manager는 별개의 구성요소로 가정하고, 서로간에 TCP/IP 네트워크를 통하여 통신한다고 가정

  10. 요구사항 • 일반 요구사항 • 메시지 포맷 요구사항 • 통신메커니즘 요구사항 • 메시지 내용 및 의미 요구사항 • 이벤트 정의 및 정의절차 요구사항

  11. 일반 요구사항 • IDEF는 기존에 출간된 RFC들을 참조하고 사용해야 함 • IDEF는 IPv4와 IPv6의 구현을 포함하는 환경에서 운용 가능하여야 함

  12. 메시지 포맷 요구사항 • IDEF 메시지 포맷들은 완전한 국제화와 지역화를 지원해야 함 • IDEF 메시지는 manager에 의한 데이터의 filtering/aggregation을 지원해야 함

  13. 통신메커니즘 요구사항(1/2) • IDEF는 메시지의 신뢰성있는 전송을 지원해야 함 • IDEF는 보안을 위협하지 않으면서 방화벽 경계를 가로질러 있는 IDS 구성요소들간의 메시지 전송을 지원해야 함 • IDEF는 analyzer와 manager 상호간에 인증을 제공해야 함 • IDEF는 메시지 교환 동안 메시지 내용의 기밀성을 제공해야 함

  14. 통신메커니즘 요구사항(2/2) • IDEF 메시지 내용의 무결성을 보장해야 함 • IDEF 통신 메커니즘은 IDEF 메시지의 근원지에 대한 부인봉쇄를 보장해야 함 • IDEF 통신 메커니즘은 서비스 거부 공격을 막을 수 있어야 함 • IDEF 통신 메커니즘은 메시지의 유해한 복사를 막을 수 있어야 함

  15. IDEF 메시지는 현재와 미래에 유용할 모든 종류의 침입탐지 메커니즘을 포함 해야 함 Signature-based detection system Anomaly-based detection system Correlation-based detection system Network-based detection system Host-based detection system Application-based detection system 메시지 내용(1/5)

  16. 메시지 내용(2/5) • IDEF 메시지의 내용은 알려진 이벤트의 경우, 그 이벤트의 알려진 이름을 포함하여야 함 • IDEF 메시지는 포함되는 이벤트와 관련된 어떤 보안적 상황들을 추론할 수 있어야 함 • IDEF 메시지는 특정의 이벤트와 관계된 추가적인 상세 데이터를 참조할 수 있어야 함(Optional) • IDEF 메시지는 이벤트의 소스와 타겟의 식별자가 알려진 경우 그들을 포함하여야 함

  17. 메시지 내용(3/5) • IDEF 메시지는 다른 종류의 device address를 표현할 수 있어야 함 • IDEF 메시지는 타겟상에서 이벤트의 가능한 영향력에 대한 기술을 포함하여야 함 • IDEF 메시지는 이벤트에 대한 대응으로 analyzer에 의해 취해지는 자동적인 행위에 대한 정보를 제공하여야 함 • IDEF 메시지는 이벤트를 보고했던 각각의 analyzer를 식별하고 찾을 수 있도록 하는 정보를 포함하여야 함

  18. 메시지 내용(4/5) • IDEF 메시지는 구현자의 식별자와 이벤트를 탐지하는 도구을 포함해야 함 • IDEF 메시지는 보고의 기밀성의 정도를 기술할 수 있어야 함 (Optional) • IDEF 메시지는 다른 IDEF 메시지와 구분될 수 있도록 독특하게 식별 가능하여야 함 • IDEF는 각 이벤트에 대하여 alert 생성 날자와 시간을 보고해야 함 (추가적으로 이벤트 탐지 날짜와 시간도 보고할 수 있음)

  19. 메시지 내용(5/5) • 시간은 메시지를 생성하는 시스템상의 현지시간과 time zone offset으로 보고되어야 함 • 날짜를 보고하는 형식은 2000년에 대한 현재의 표준을 따라야 하고, 2038년을 지난후의 날짜 보고 능력도 가져야 함 • 이벤트 메시지 내의 시간의 세분성은 IDEF에 의해 정의될 필요는 없음 • IDEF 메시지는 구현자들이 특정 구현 데이터를 정의하기 위해 사용할 확장 메커니즘을 지원해야 함 (Optional) • IDEF 메시지의 의미는 잘 정의되어야 함

  20. Alert 식별자와 Alert 식별자정의 절차 • IDEF alert의 표준 리스트는 확장 가능하여야 함 • IDEF 그 자체도 확장 가능하여야 함 • Alert 식별자의 표준 list는 구현자와 관리자에 의해 확장 가능하여야 함 • 새로운 alert 식별자가 정의되고 표준화되는 절차는 구현과 독립적이어야 함

  21. Intrusion Detection Exchange Format Data Model<draft-ietf-idwg-data-model-03.txt>

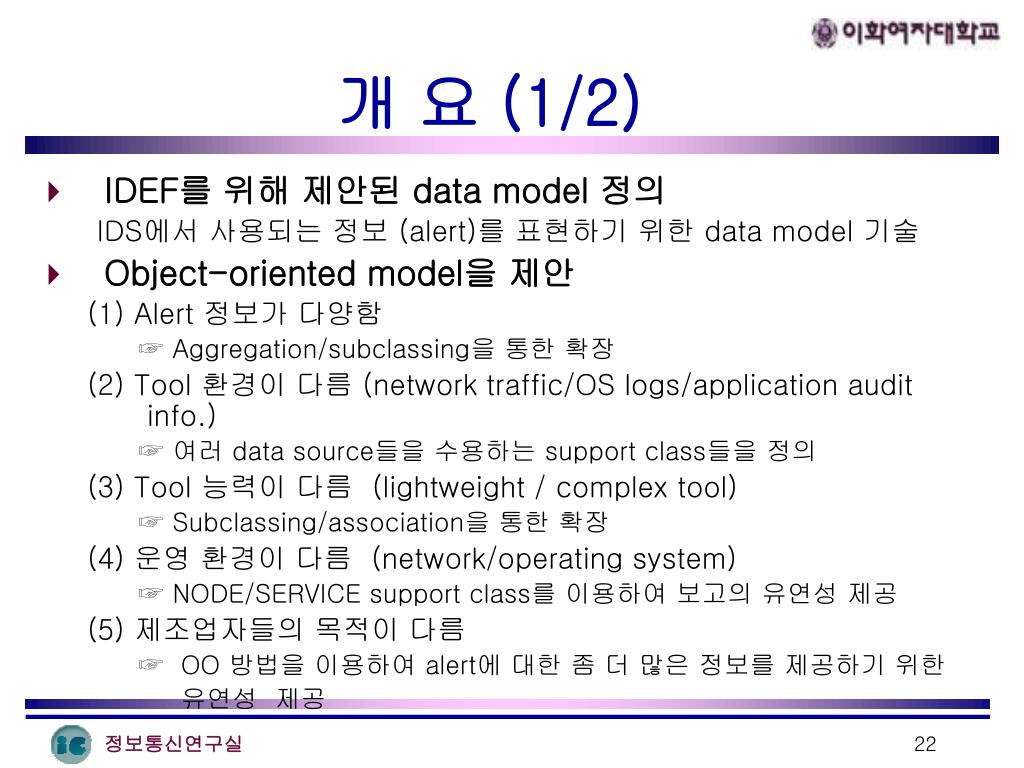

  22. 개 요 (1/2) • IDEF를 위해 제안된 data model 정의 IDS에서 사용되는 정보 (alert)를 표현하기 위한 data model 기술 • Object-oriented model을 제안 (1) Alert 정보가 다양함 ☞ Aggregation/subclassing을 통한 확장 (2) Tool 환경이 다름 (network traffic/OS logs/application audit info.) ☞ 여러 data source들을 수용하는 support class들을 정의 (3) Tool 능력이 다름 (lightweight / complex tool) ☞ Subclassing/association을 통한 확장 (4) 운영 환경이 다름 (network/operating system) ☞ NODE/SERVICE support class를 이용하여 보고의 유연성 제공 (5) 제조업자들의 목적이 다름 ☞ OO 방법을 이용하여 alert에 대한 좀 더 많은 정보를 제공하기 위한 유연성 제공

  23. 개 요 (2/2) • Design goals • Representing events • Analyzer/sensor의 능력에 따라 simple/complex alert 생성 • Alert을 표현하는 표준화된 data model 제공 • Content driven • 컴퓨터 취약성을 분류하고 이름을 붙이는 것은 매우 어렵고 주관적임 • Data model은 명확해야 함 • Relationship between alerts • Alert은 여러 level로 전송 가능 (simple/complex alerts) • Low level과 high level alert 사이의 관계를 기술하는 방법을 제공하여야 함

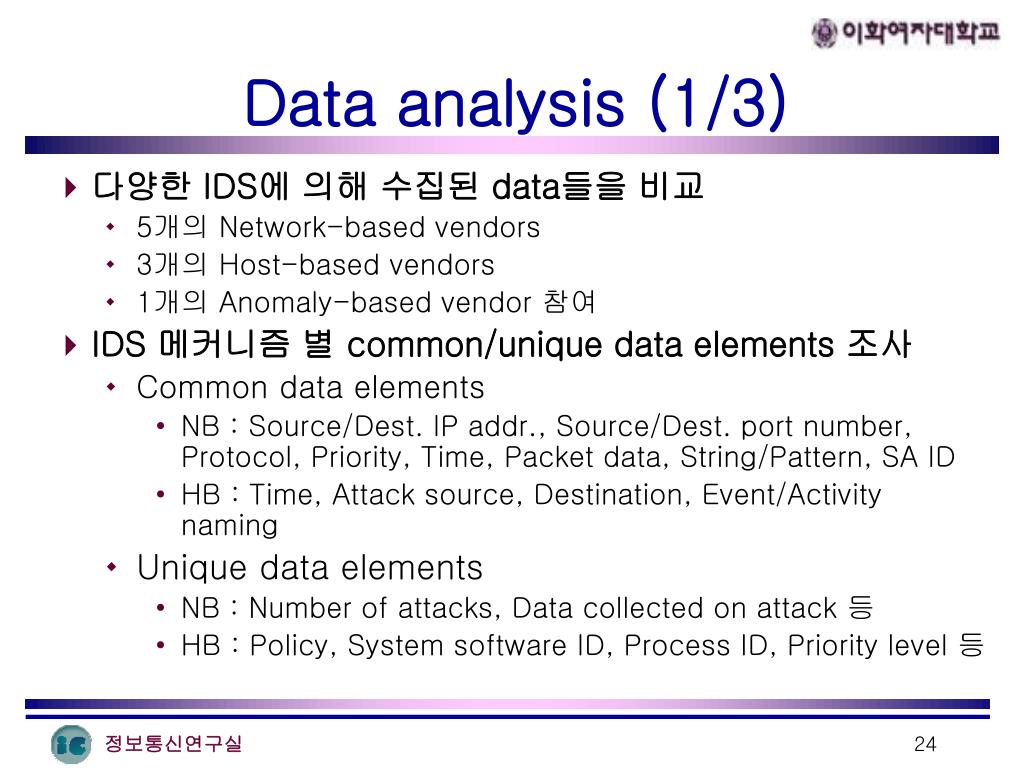

  24. Data analysis (1/3) • 다양한 IDS에 의해 수집된 data들을 비교 • 5개의 Network-based vendors • 3개의 Host-based vendors • 1개의 Anomaly-based vendor 참여 • IDS 메커니즘 별 common/unique data elements 조사 • Common data elements • NB : Source/Dest. IP addr., Source/Dest. port number, Protocol, Priority, Time, Packet data, String/Pattern, SA ID • HB : Time, Attack source, Destination, Event/Activity naming • Unique data elements • NB : Number of attacks, Data collected on attack 등 • HB : Policy, System software ID, Process ID, Priority level 등

  25. Data analysis (2/3) • 다섯 가지 attack을 당했을 때, 3개의 다른 IDS들이 보고한 내용을 보여줌 • Port scan attack • Host가 제공하는 서비스들을 알아내는 예비적인 attack • IP spoofing • Originator의 IP 주소를 속이는 attack • SYN flood attack • 시스템 자원을 고갈시켜 호스트가 connection request에 응답하는 것을 막는 서비스 거부 공격 • Buffer overflow • 들어오는 data의 size boundary를 적절히 check하지 못하게 함 • PHF attack • Apache 웹서버의 초기 버전에 있는 침입에 취약한 PHF script를 악용

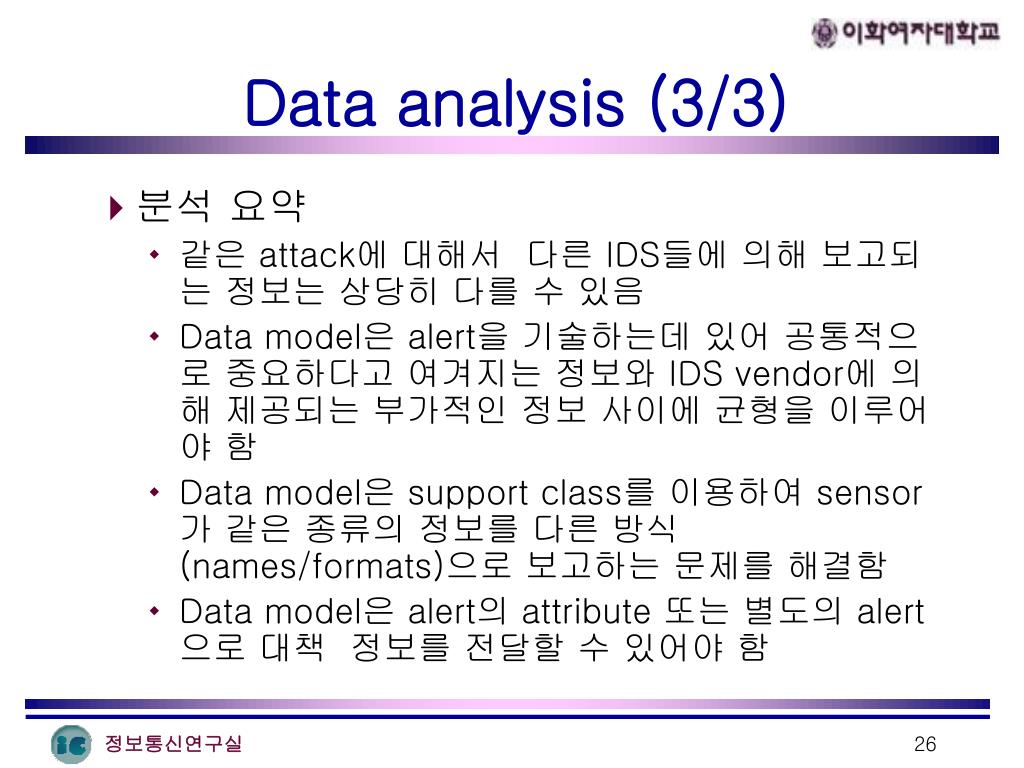

  26. Data analysis (3/3) • 분석 요약 • 같은 attack에 대해서 다른 IDS들에 의해 보고되는 정보는 상당히 다를 수 있음 • Data model은 alert을 기술하는데 있어 공통적으로 중요하다고 여겨지는 정보와 IDS vendor에 의해 제공되는 부가적인 정보 사이에 균형을 이루어야 함 • Data model은 support class를 이용하여 sensor가 같은 종류의 정보를 다른 방식 (names/formats)으로 보고하는 문제를 해결함 • Data model은 alert의 attribute 또는 별도의 alert으로 대책 정보를 전달할 수 있어야 함

  27. Data model (1/9) • UML(Universal Modeling Language)을 이용하여 기술 • Entity와 그들의 관계를 표현하기 위한 framework 제공 • Entity를 class로 정의 • Class를 관련된 attribute로 식별 • 두개의 관계 (relationship)를 사용 • Inheritance (↑) : superclass/subclass type “is-a” or “kind-of” relationship • Aggregation (<>) : “part-of” relationship multiplicity indicators 사용 * Multiplicity indicators : class에 연결된 object 수 1 = Exactly One 0..1 = Zero or One 0..* = Zero or More 5..8 = Specific Range (5,6,7 & 8) 1..* = One or More

  28. Data model (2/9) • Overview • ALERT class : main component • ANALYZER class : alert의 sender • CLASSIFICATION class : alert의 subject • Zero or more TARGET/SOURCE class • Subclassing을 통해 추가적인 alert data 포함 가능 • Data model은 alert이 어떻게 분류되고 식별되는지를 명시하는 것이 아니라, 일단 alert type이 결정되면 그 alert을 포맷팅하는 표준 구조를 제공

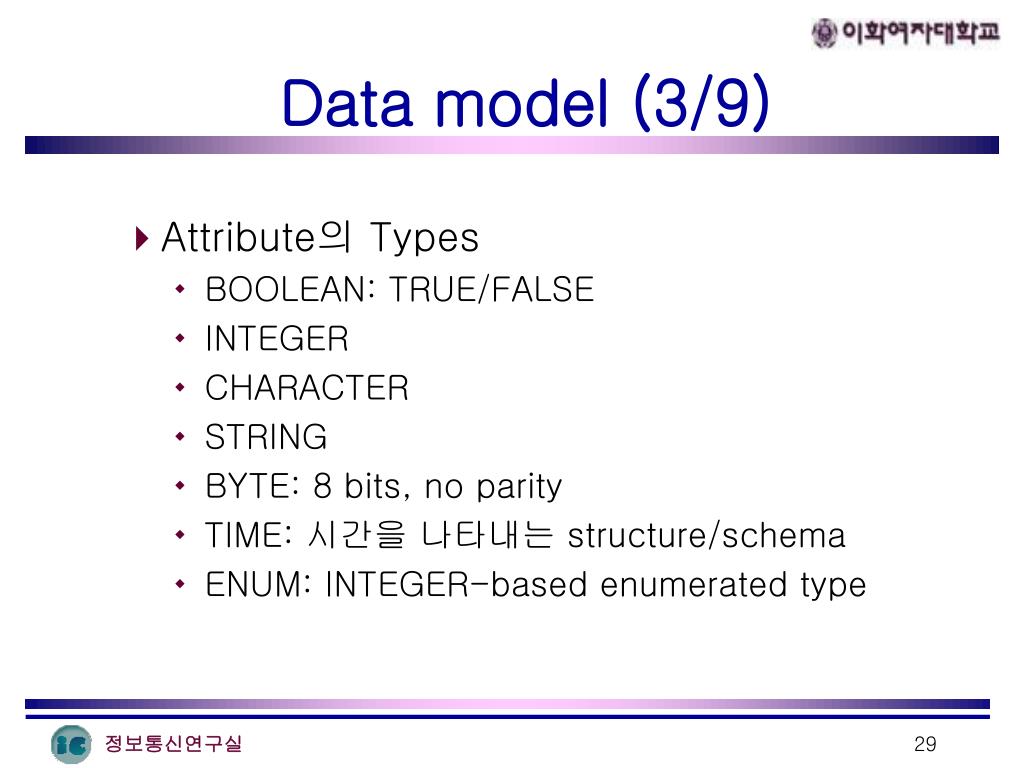

  29. Data model (3/9) • Attribute의 Types • BOOLEAN: TRUE/FALSE • INTEGER • CHARACTER • STRING • BYTE: 8 bits, no parity • TIME: 시간을 나타내는 structure/schema • ENUM: INTEGER-based enumerated type

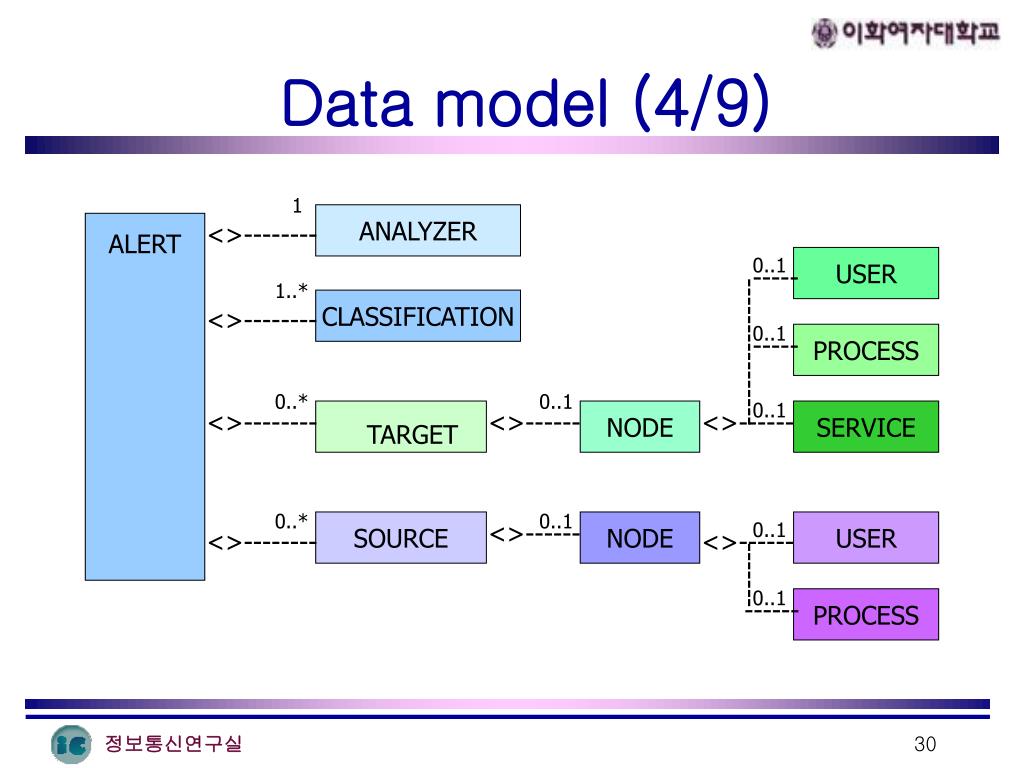

  30. 1 ANALYZER ALERT <>-------- 0..1 USER ----- 1..* ---------------- CLASSIFICATION <>-------- 0..1 ----- PROCESS 0..* 0..1 0..1 <>-------- <>------ NODE <>------ SERVICE TARGET 0..* 0..1 SOURCE <>------ NODE 0..1 USER <>-------- <>------ ------- 0..1 ------ PROCESS Data model (4/9)

  31. Data model (5/9) • Core of the data model • ALERT class : central component of the data model • TOOLALERT class : attack tool이나 trojan horse의 사용과 관련된 추가적인 정보 제공 • CORRELATIONALERT class : alert 정보와 상호 관련이 있는 추가적인 정보 제공 • OVERFLOWALERT class : overflow attack과 관련된 추가적인 정보 제공 • ANALYZER class : alert을 제공하는 analyzer를 identify • CLASSIFICATION class : alert과 관련된 취약성을 명명 • TARGET class : alert의 target에 대한 정보 제공 • SOURCE class : alert의 (possible) source 정보 제공

  32. 1 ANALYZER ALERT <>-------- INTEGER ident NODE host PROCESS process INTEGER version=1 INTEGER alertID ENUM impact TIME time 1..* CLASSIFICATION ENUM origin STRING name STRING url <>------------------------------------- 0..* <>------- TARGET 0..* <>------- SOURCE /_\ -------- ----------------------------------------------------- ------ ----- TOOLALERT OVERFLOWALERT CORRELATIONALERT STRING name STRING command INTEGER[] alertIDs INTEGER size BYTE buffer STRING program INTEGER[] alertIDs Data model (6/9)

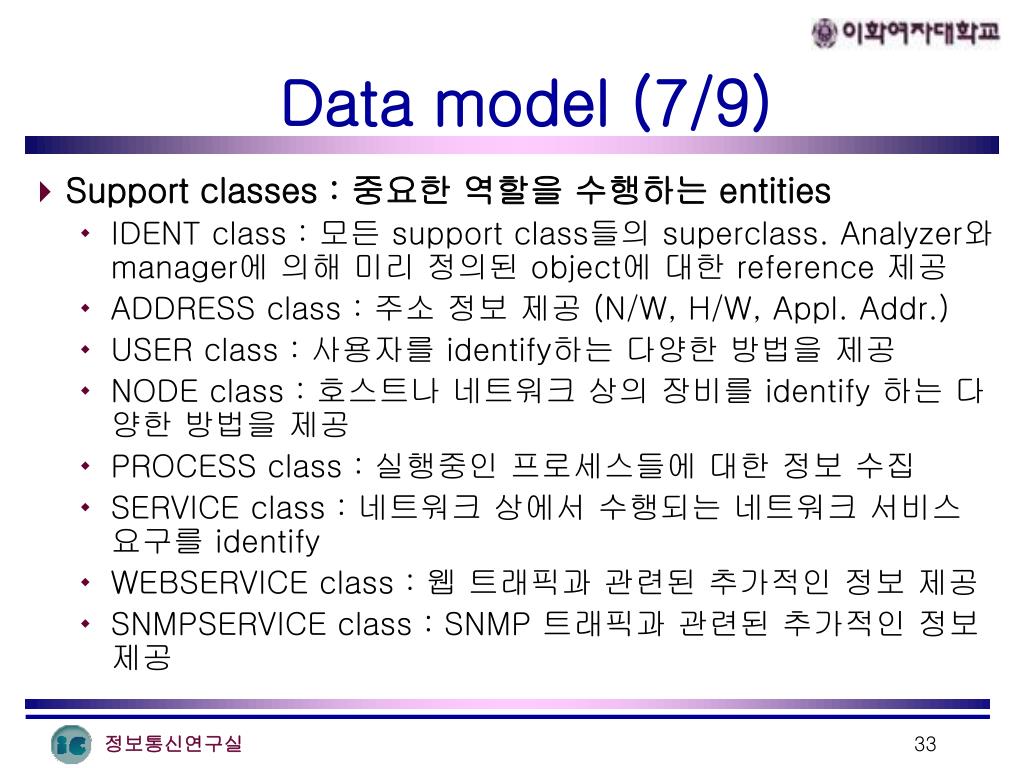

  33. Data model (7/9) • Support classes : 중요한 역할을 수행하는 entities • IDENT class : 모든 support class들의 superclass. Analyzer와 manager에 의해 미리 정의된 object에 대한 reference 제공 • ADDRESS class : 주소 정보 제공 (N/W, H/W, Appl. Addr.) • USER class : 사용자를 identify하는 다양한 방법을 제공 • NODE class : 호스트나 네트워크 상의 장비를 identify 하는 다양한 방법을 제공 • PROCESS class : 실행중인 프로세스들에 대한 정보 수집 • SERVICE class : 네트워크 상에서 수행되는 네트워크 서비스 요구를 identify • WEBSERVICE class : 웹 트래픽과 관련된 추가적인 정보 제공 • SNMPSERVICE class : SNMP 트래픽과 관련된 추가적인 정보 제공

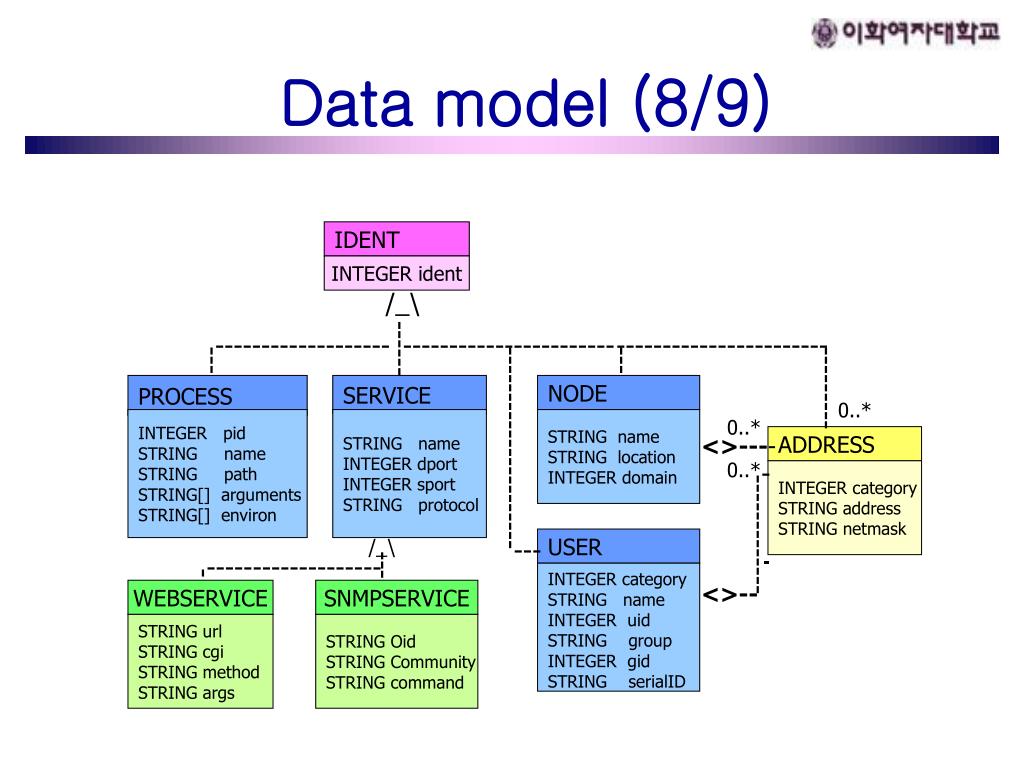

  34. Data model (8/9) IDENT INTEGER ident /_\ ------ ------------------- ----------------------- ----------------------- --- ---------------------- --- --------- PROCESS SERVICE NODE 0..* INTEGER pid STRING name STRING path STRING[] arguments STRING[] environ STRING name INTEGER dport INTEGER sport STRING protocol STRING name STRING location INTEGER domain 0..* <>---- ADDRESS 0..* - INTEGER category STRING address STRING netmask ------------- /_\ --- USER ------------------- --- - INTEGER category STRING name INTEGER uid STRING group INTEGER gid STRING serialID <>-- WEBSERVICE SNMPSERVICE STRING url STRING cgi STRING method STRING args STRING Oid STRING Community STRING command

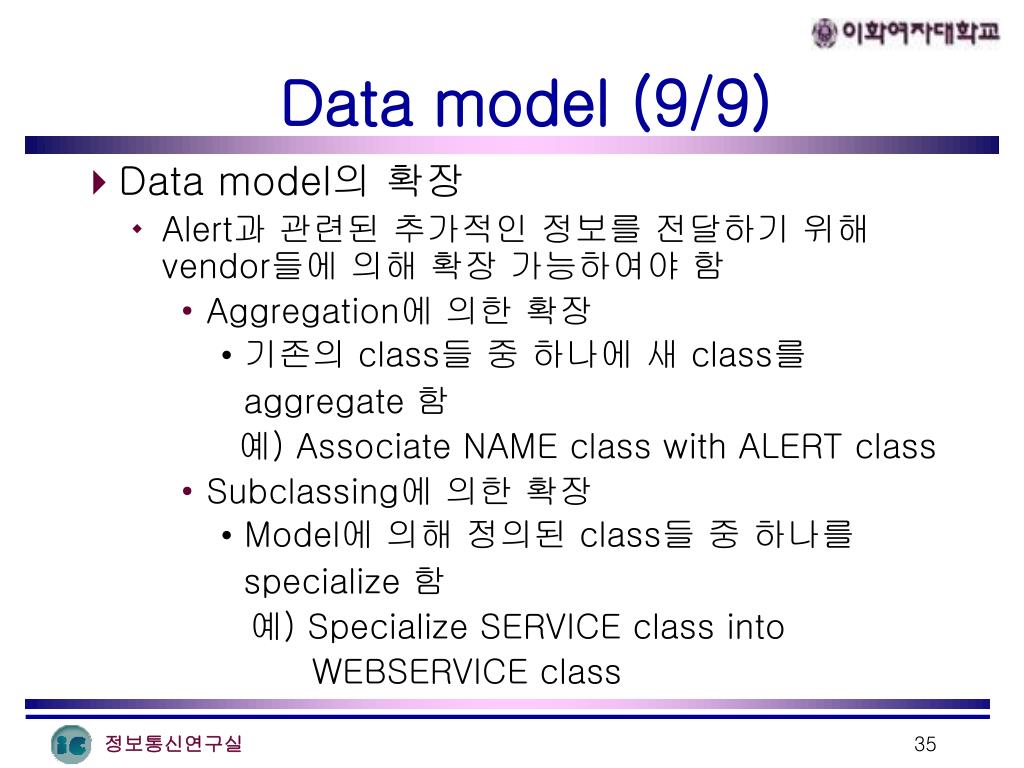

  35. Data model (9/9) • Data model의 확장 • Alert과 관련된 추가적인 정보를 전달하기 위해 vendor들에 의해 확장 가능하여야 함 • Aggregation에 의한 확장 •기존의 class들 중 하나에 새 class를 aggregate 함 예) Associate NAME class with ALERT class • Subclassing에 의한 확장 • Model에 의해 정의된 class들 중 하나를 specialize 함 예) Specialize SERVICE class into WEBSERVICE class

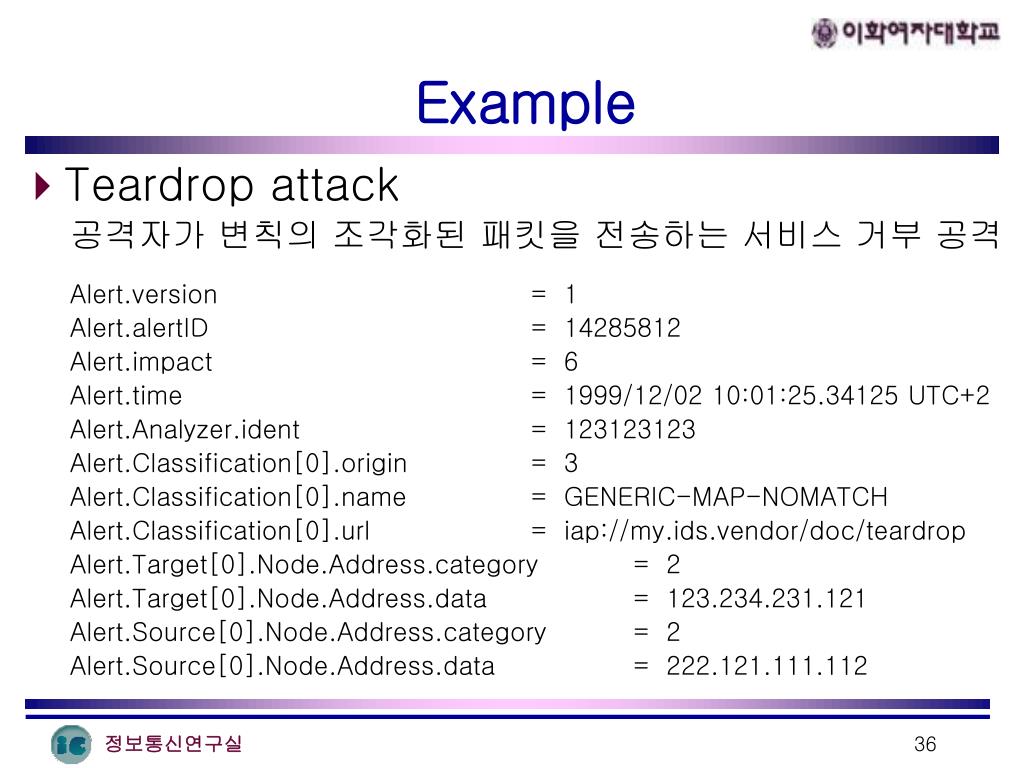

  36. Example • Teardrop attack 공격자가 변칙의 조각화된 패킷을 전송하는 서비스 거부 공격 Alert.version = 1 Alert.alertID = 14285812 Alert.impact = 6 Alert.time = 1999/12/02 10:01:25.34125 UTC+2 Alert.Analyzer.ident = 123123123 Alert.Classification[0].origin = 3 Alert.Classification[0].name = GENERIC-MAP-NOMATCH Alert.Classification[0].url = iap://my.ids.vendor/doc/teardrop Alert.Target[0].Node.Address.category = 2 Alert.Target[0].Node.Address.data = 123.234.231.121 Alert.Source[0].Node.Address.category = 2 Alert.Source[0].Node.Address.data = 222.121.111.112

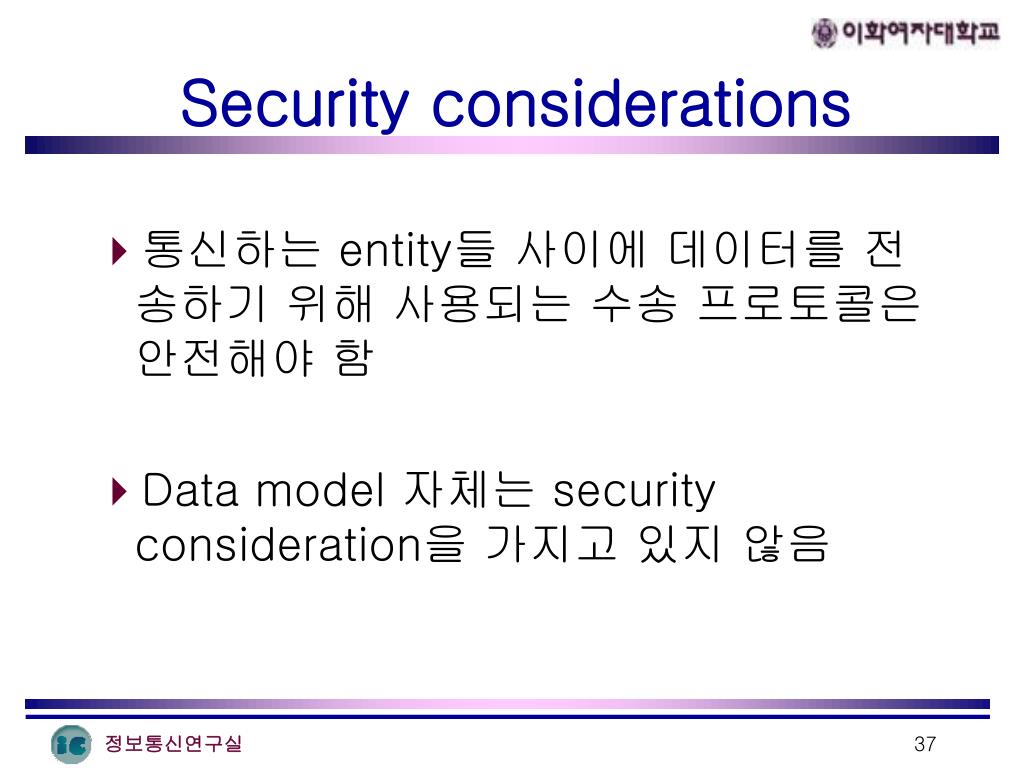

  37. Security considerations • 통신하는 entity들 사이에 데이터를 전송하기 위해 사용되는 수송 프로토콜은 안전해야 함 • Data model 자체는 security consideration을 가지고 있지 않음

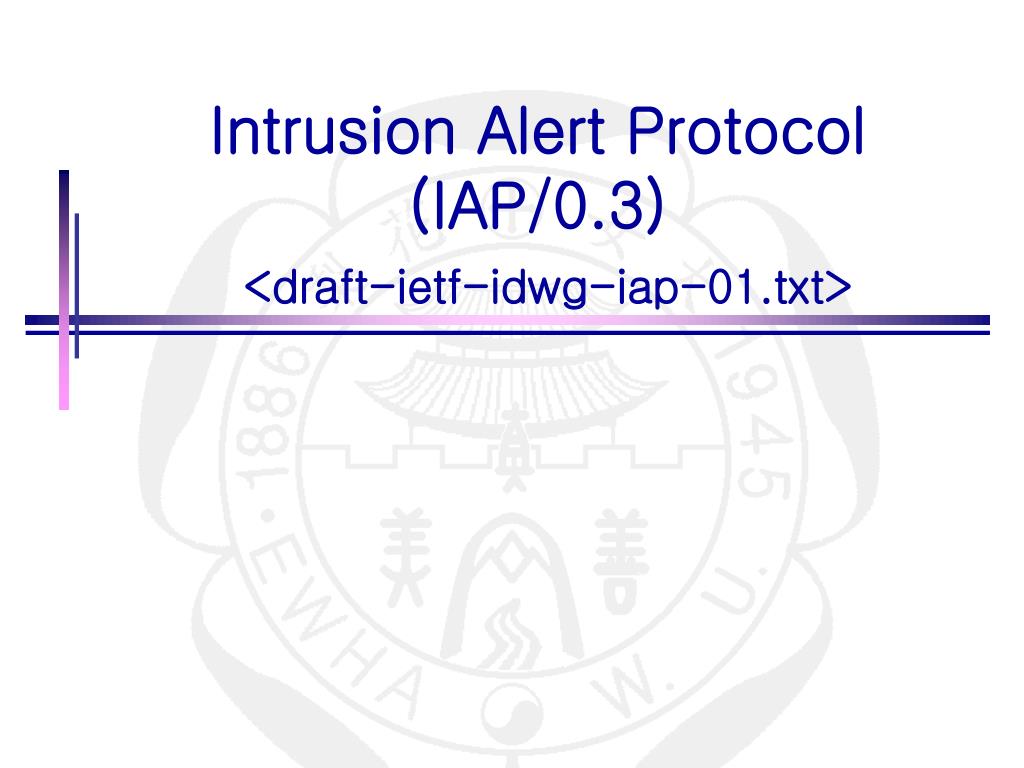

  38. Intrusion Alert Protocol (IAP/0.3)<draft-ietf-idwg-iap-01.txt>

  39. 개 요 • 정 의 IAP는 IP 네트워크 상에서 침입탐지 구성 요소들 사이 (sensor/analyzers 와 managers)에 침입 경보 데이터 (Intrusion alert data)를 교환하기 위한 응용 계층의 프로토콜 • 목 적 • 신중을 요하는 alert data를 IP 네트워크를 통해 전달하기 위해 필수적인 전송 및 보안 특성을 제공할 수 있도록 설계 • 응용계층에서 침입탐지 sensor/analyzers를 구성하고, 응답을 보낼 수 있도록 설계 • IAP는 수송계층 프로토콜로 TCP를 사용

  40. Operation (1/2) • Sensor/analyzer가 alert data를 manager 에게 전송 • Sensor/analyzer : 잠재적인 침입을 감지하고 alert data를 만듬 • Manager : Alert data를 받아서 운용자에게 보여 주거나, 데이터베이스에 기록하거나, 적절한 조치를 취함

  41. SA M SA P G M The native protocol supported by M IAP IAP Operation (2/2) • The simplest case : • More than one intermediaries : SA : Sensor/Analyzer, M : Manager P : Proxy , G : Gateway

  42. IAP Communication Model • IAP 통신은 TCP 상에서 발생함 • TCP 연결은 HTTP와 유사한 request/response를 전달함 (차이: Initiator가 SA/M 가능) • Phases • Setup phase • Data phase • Proxies • IAP 식별자를 가지고 있지 않음 • 내용을 이해하지 않고 단지 중계함 • Alert의 보안 요소에 영향을 주지 않으며 Rewrite 가능

  43. IAP Setup Phase (1/2) • TCP setup • iap-connect-request/iap-response (success : 200, failure : 403) • Proxy : iap-proxy-via를 덧붙이고, receiving entity로 넘겨줌 • Security setup • iap-upgrade-request/iap-response가 연결의 보안을 upgrade 하기 위해 사용됨 • Handshake TLS 1.0 protocol : 프로토콜의 버전, 암호 알고리즘, 상호 인증을 협상하고 공개키 생성 (analyzer가 시작) • Channel setup • TLS record layer를 사용하여 데이터 전달, 공격 차단 • iap-channel-setup-request/iap-response를 이용하여 IAP 버전을 확인하고, 데이터를 전달할 payload의 종류를 결정

  44. IAP Setup Phase (2/2) • Secured data transport • 인코드된 IDEF alerts가 TLS record layer 상에서 sensor/analyzer에 의해 manager로 전달됨 • Termination • Sender: TLS close-notify alert을 보냄 • Recipient: 응답으로 close-notify alert을 보냄

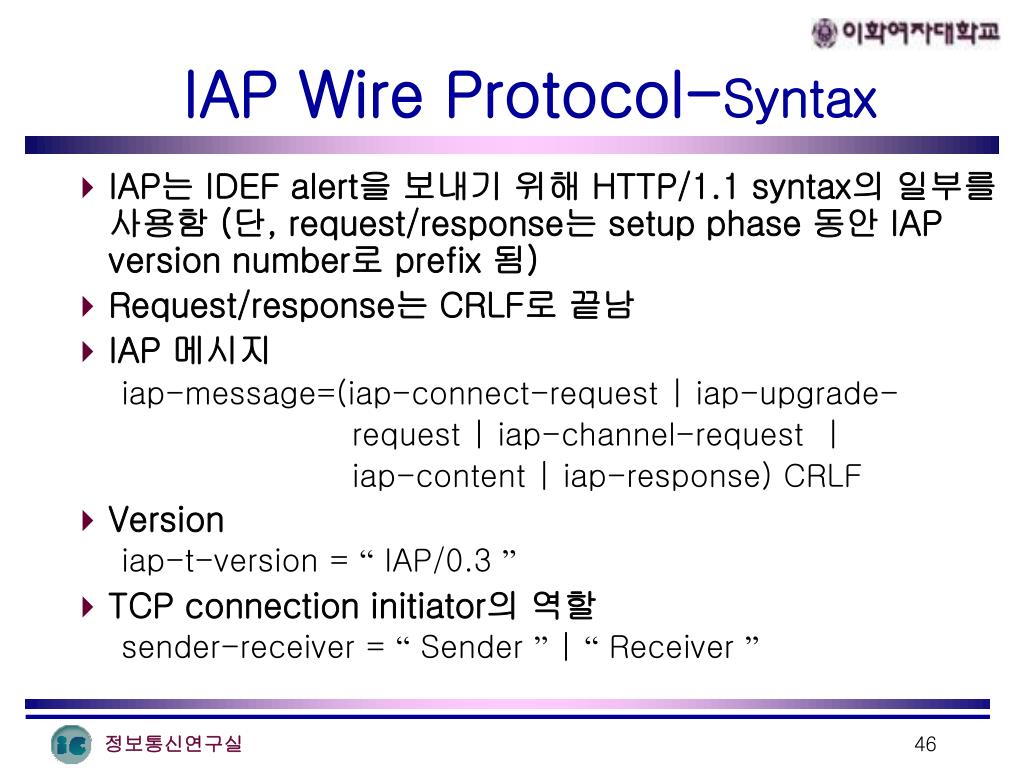

  45. IAP Wire Protocol-Syntax • IAP는 IDEF alert을 보내기 위해 HTTP/1.1 syntax의 일부를 사용함 (단, request/response는 setup phase 동안 IAP version number로 prefix 됨) • Request/response는 CRLF로 끝남 • IAP 메시지 iap-message=(iap-connect-request | iap-upgrade- request | iap-channel-request | iap-content | iap-response) CRLF • Version iap-t-version = “ IAP/0.3 ” • TCP connection initiator의 역할 sender-receiver = “ Sender ” | “ Receiver ”

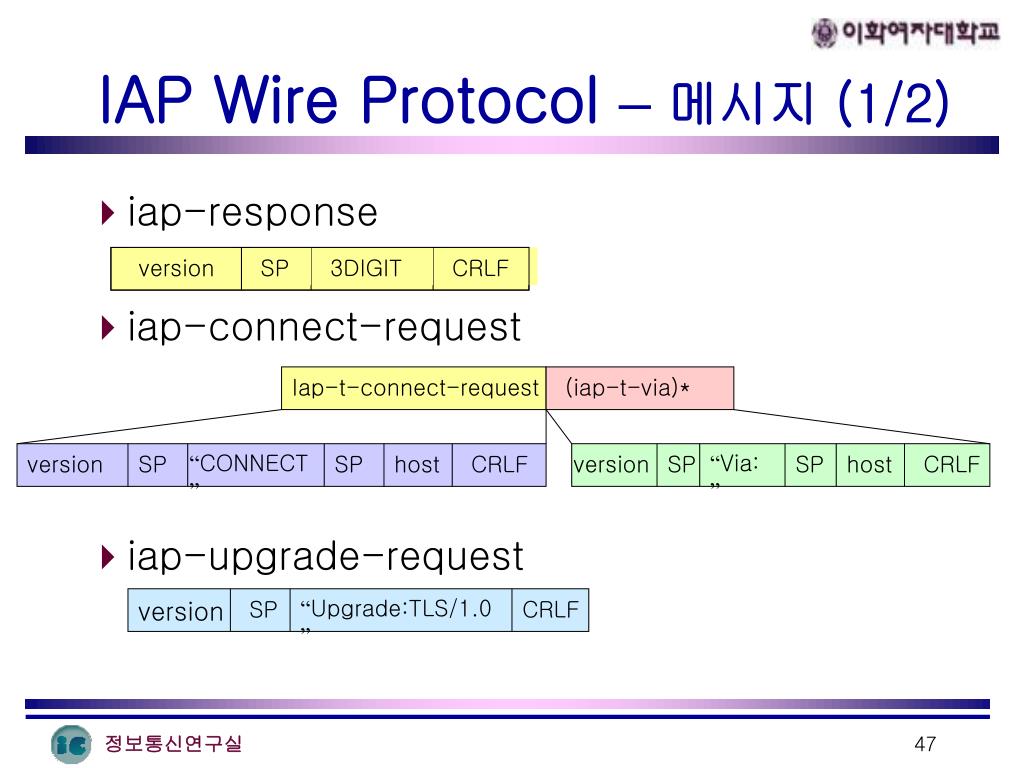

  46. version SP 3DIGIT CRLF Iap-t-connect-request (iap-t-via)* version SP “Via:” SP host CRLF version SP “CONNECT” SP host CRLF version SP “Upgrade:TLS/1.0” CRLF IAP Wire Protocol –메시지 (1/2) • iap-response • iap-connect-request • iap-upgrade-request

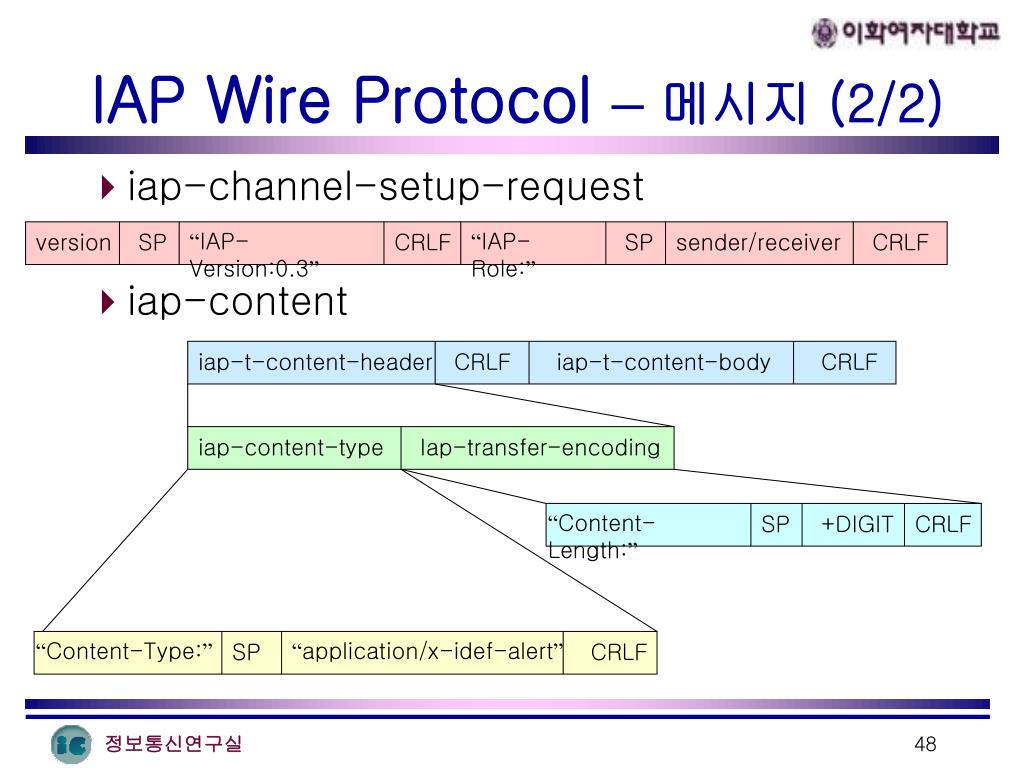

  47. version SP “IAP-Version:0.3” CRLF “IAP-Role:” SP sender/receiver CRLF iap-t-content-header CRLF iap-t-content-body CRLF iap-content-type Iap-transfer-encoding “Content-Length:” SP +DIGIT CRLF “Content-Type:” SP “application/x-idef-alert” CRLF IAP Wire Protocol –메시지 (2/2) • iap-channel-setup-request • iap-content

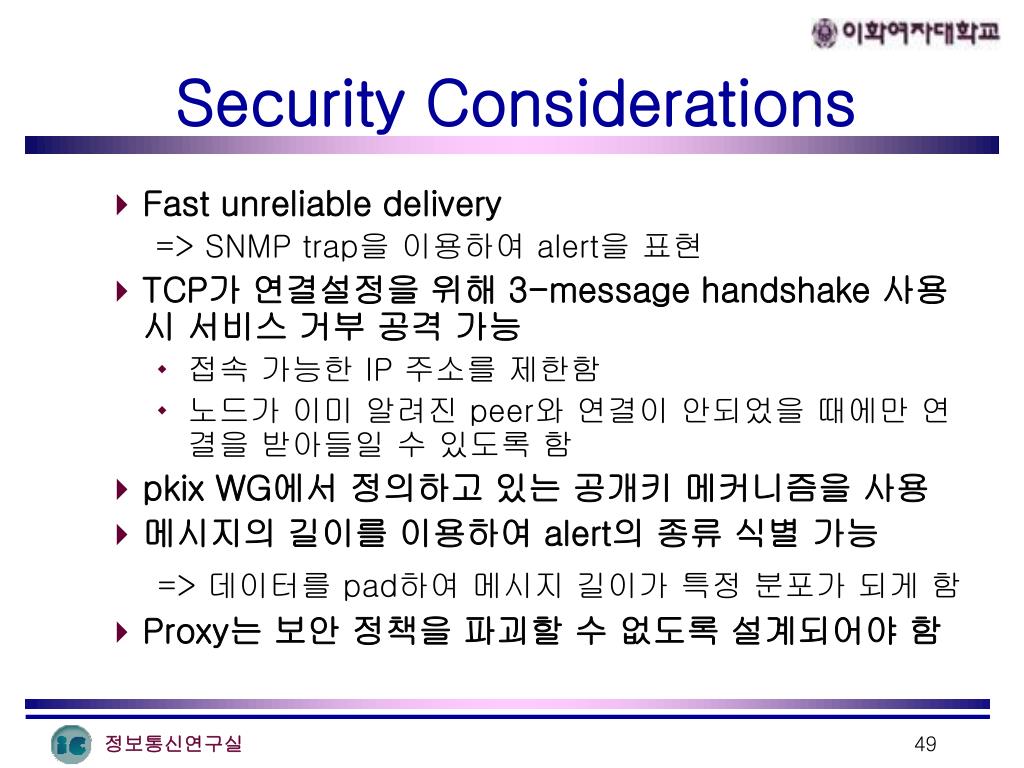

  48. Security Considerations • Fast unreliable delivery => SNMP trap을 이용하여 alert을 표현 • TCP가 연결설정을 위해 3-message handshake 사용시 서비스 거부 공격 가능 • 접속 가능한 IP 주소를 제한함 • 노드가 이미 알려진 peer와 연결이 안되었을 때에만 연결을 받아들일 수 있도록 함 • pkix WG에서 정의하고 있는 공개키 메커니즘을 사용 • 메시지의 길이를 이용하여 alert의 종류 식별 가능 => 데이터를 pad하여 메시지 길이가 특정 분포가 되게 함 • Proxy는 보안 정책을 파괴할 수 없도록 설계되어야 함

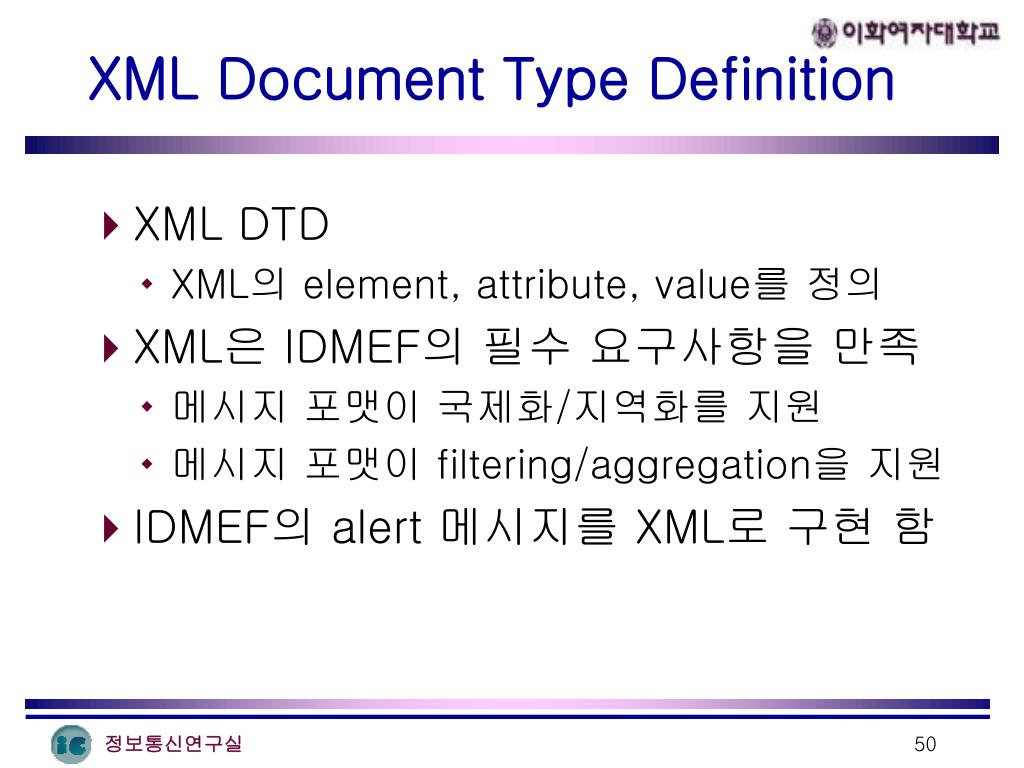

  49. XML Document Type Definition • XML DTD • XML의 element, attribute, value를 정의 • XML은 IDMEF의 필수 요구사항을 만족 • 메시지 포맷이 국제화/지역화를 지원 • 메시지 포맷이 filtering/aggregation을 지원 • IDMEF의 alert 메시지를 XML로 구현 함

  50. IDMEF Comparison of SMI and XML Implementations • SMI : MIB에서 사용하는 datatype을 식별하고, MIB 자원의 표현 및 명명하는 방법 규정 • 2000년 2월 회의에서 XML 채택 • XML의 확장성 • XML은 텍스트 기반 => 용이한 압축과 적은 용량 • XML은 표준 및 제조업자들이 지원하는 Tell-only 방식에 적합
