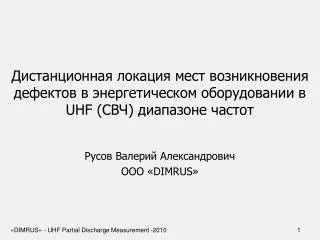

1. Дистанционная локация мест возникновения дефектов в энергетическом оборудовании в UHF (СВЧ)диапазоне частот Русов Валерий Александрович ООО «DIMRUS» «DIMRUS» - UHF Partial Discharge Measurement -2010

2. PDS100 - аппаратура измерения частичных разрядов в «UHF» диапазоне, с ненаправленной антенной Прибор производится фирмой «Doble-Lemke». ков раз. «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

3. При помощи переносного прибора «UHF-Recorder», производства фирмы «DIMRUS», можно определять наличие и степень развития дефектов в изоляции высоковольтного оборудования. Использование направленной логопериодической антенны позволяет уточнять места возникновения дефектов, различать несколько дефектов, определять степень их развития. Прибор «UHF-Recorder» для измерения частичных разрядов в «UHF» диапазоне, с направленной антенной «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

4. Использование в переносном приборе датчика синхронизации по радиоканалу, марки «PFR-1», дает возможность диагностировать тип дефекта в изоляции, уточнять место его возникновения. Встроенная в прибор «UHF-Recorder» экспертная система марки «PD-Expert» позволяет выполнять процедуру автоматизированной диагностики прямо на месте измерения частичных разрядов в изоляции оборудования. Прибор «UHF-Recorder» для измерения частичных разрядов и диагностика типов дефектов «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

5. Аппаратура измерения частичных разрядов с локацией направления, фирма «Elimpus» «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

6. Мобильный комплект для локации мест возникновения дефектов в высоковольтном оборудовании «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

7. Антенны для локации мест возникновения дефектов в оборудовании «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

8. Аппаратура измерения частичных разрядов с локацией направления, фирма «Elimpus» «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

9. Последовательность сканирования зон возникновения дефектов «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

10. Стационарная система мониторинга комплекса высоковольтного оборудования подстанции «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

11. Фирма «DIMRUS» завершает разработку комплекта оборудования «DIM-Loc», аналогичного оборудованию фирмы «Elimpus», но имеющего другое аппаратное решение. В 2-3 марта 2011 года комплект «DIM-Loc» будет показан на ежегодном семинаре фирмы в г. Пермь. В мае 2011 года мы готовы будем выезжать, на объекты (подстанции, энергоблоки), на передвижной лаборатории, которая сейчас изготавливается на базе микроавтобуса. Мы можем проводить практические измерения электромагнитного излучения и поиск дефектов, по заявкам пользователей. Лаборатория с системой «DIM-Loc» может вести измерение и локацию в процессе движения со скоростью до 40 км/час, что позволяет использовать ее для контроля состояния изоляции ЛЭП. Мы принимаем заказы на изготовление передвижных лабораторий и стационарных систем мониторинга, на базе «DIM-Loc» с поставкой в июне 2011года. аз. Система «DIM-Loc» для измерения разрядов изоляции, диапазон «UHF», с локацией места возникновения «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

12. Большинство переносных и стационарных приборов регистрации частичных разрядов в изоляции высоковольтного оборудования, имеющихся на рынке, работают в трех основных диапазонах частот. - «LF» - частоты от 0,02 до 0,70 МГц. Регистрация импульсов частичных разрядов производится при помощи акустических контактных и бесконтактных датчиков. - «HF» - частоты от 0,2 до 100,0 МГц. Регистрация импульсов частичных разрядов производится при помощи «контактных» датчиков, чаще всего конденсаторов связи и высокочастотных измерительных трансформаторов марки «RFCT». - «UHF» - частоты от 0,1 до 2,5 ГГц. Регистрация производится при помощи бесконтактных электромагнитных антенн различного исполнения, как направленных, так и ненаправленных. Каждый диапазон частот, для измерения частичных разрядов, имеет свои достоинства и недостатки. Диапазоны частот, в которых обычно работают приборы регистрации частичных разрядов «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

13. Для анализа влияния частотного диапазона на условия регистрации ЧР были выбраны лабораторные модели четырех типов дефектов: - Дефект 1 - коронный разряд на высоковольтном электроде. - Дефект 2 - поверхностный разряд с высоковольтного электрода. - Дефект 3 - частичный разряд внутри изоляции. - Дефект 4 - плавающий потенциал. Сигналы от этих дефектов регистрировались тремя различными приборами производства фирмы «DIMRUS»: - «Ultra Test» - прибор акустической бесконтактной локации, работающий в «LF» диапазоне частот. - «R2200» - прибор регистрации частичных разрядов при помощи датчиков «RFCT», работающий в «HF» диапазоне частот. - «UHF-Recorder» - прибор регистрации частичных разрядов, работающий в «UHF» диапазоне частот. Условия регистрации импульсов частичных разрядов выбирались максимально благоприятными для каждого метода. Сравнение чувствительности приборов, работающих в различных диапазонах частот «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

14. Из приведенной на рисунке информации можно сделать следующие выводы. Для дефекта - «3 - частичный разряд внутри изоляции», оба метода (прибора) имеют примерно равную чувствительность. Для трех других дефектов, особенно для дефектов - «1 - коронный разряд» - «4 - плавающий потенциал», чувствительность прибора «Ultra-Tester» существенно ниже. Сравнение чувствительности приборов «LF» и «HF» диапазонов частот «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

15. Если линия чувствительности идет выше пунктирной линии, то более чувствительным к данному дефекту является прибор «UHF-Recorder». Это относится к дефектам: - «1 - корона на высоковольтном электроде» - «4 – плавающий потенциал». Для двух дефектов, - «2 – поверхностный разряд с высоковольтного электрода», - «3 - частичный разряд внутри изоляции», лучшую чувствительность имеет прибор «R2200». Таким образом, по этим двум приборам мы имеем примерно одинаковые сравнительные параметры. Сравнение чувствительности приборов «UHF» и «HF» диапазонов частот «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.

16. Из приведенного рисунка хорошо видно, что прибор «Ultra-Tester» эффективен для двух дефектов - «2 - поверхностный разряд с высоковольтного электрода» - «3 - частичный разряд внутри изоляции». Прибор «UHF-Recorder» эффективен для регистрации дефектов: - «1 - коронный разряд» - «4 - плавающий потенциал». Разница в чувствительности этих приборов, для различных дефектов, очень велика, в несколько сотен раз. десятков раз. Сравнение чувствительности приборов «LF» и «UHF» диапазонов частот «DIMRUS» - UHF Partial Discharge Measurement -2010 SDD- 0.2.
