НИЗЫ НЕ ХОТЯТ ВЕРХИ НЕ МОГУТ. Федиенко Александр 2013. ФАКТОРЫ. ограниченный радиочастотный ресурс для операторов; Устаревший «гросбух» который называется план использования РЧР Украины, скованность и зажатость, отсутствие маневрового фонда;
E N D

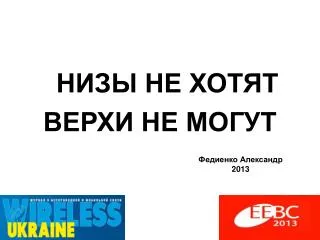

НИЗЫ НЕ ХОТЯТ ВЕРХИ НЕ МОГУТ Федиенко Александр 2013
ФАКТОРЫ • ограниченный радиочастотный ресурс для операторов; • Устаревший «гросбух» который называется план использования РЧР Украины, скованность и зажатость, отсутствие маневрового фонда; • Радиочастот больше нет, зачем покупать лицензии? • Оператор не ждет когда ему предложат что-то новое, он сам внедряет новые технологии на выделенном ему ресурсе РЧР.
Где «могут» работать операторы БСПД • участки РЧР 2,4 ГГц; • небольшие полосы радиочастот 5 ГГц К сожалению во многих городах Украины, эти радиочастотные ресурсы напоминают:
Немного статистики по выданным лицензиям • Киев-Киевская обл., выдано: • Примерно 56 лицензий на 2,4 ГГц; • Харьков-Харьковская обл., выдано: • Примерно 22 лицензии на 2,4 ГГц; • На каждую такую третью лицензию есть нелегальный оператор По материалам журнала Wireless Ukraine
Проникновения БСПД в Украине по регионам
Распределение лицензий 2 и 5 ГГц по Украине
Радиочастотный ресурс есть ограниченный природный ресурсСтатут Міжнародного союзу електрозв'язку • 196 2. Під час використання смуг частот для радіозв'язку Члени Союзу повинні враховувати те, що радіочастоти і орбіта геостаціонарних супутників є обмеженими природними ресурсами, які належить використовувати раціонально, ефективно і економно відповідно до положень Регламенту радіозв'язку, щоб забезпечити справедливий доступ до цієї орбіти і до цих частот різним країнам чи групам країн з урахуванням особливих потреб країн, що розвиваються, і географічного положення деяких країн. • ( Статут ратифіковано Законом N 116/94-ВР від 15.07.94 ) ( Поправочні документи до Статуту додатково див. від 14.10.1994 від 06.11.1998 ) Это означает, что статут - часть национального законодательства. И мы обязаны его выполнять. • На поверку у нас идет практически бесконтрольная выдача Лицензий РЧР.
План РЧР отдает нафталиномили ресурс который не используется 5670-5920 МГц використовується діючими магістральними радіорелейними лініями; видача ліцензій припиняється з 1 січня 2010 року; видача дозволів на експлуатацію радіорелейних станцій здійснюється на строк, що не перевищує строк дії відповідної ліцензії Л02, Д01 Разом з тим, згідно ст. 7 («Широкосмуговий радіодоступ») розділу II («Перспективні для впровадження радіотехнології») Плану використання радіочастотного ресурсу України, смуга радіочастот 5690-5850 МГц передбачена для впровадження систем фіксованого рухомого радіозв’язку з використання радіотехнології ІЕЕЕ 802.16, з встановленням терміну початку впровадження 1 січня 2009 р. РОЗДІЛ II. Перспективні для впровадження радіотехнології Радіотехнології, які плануються для застосування загальними користувачами 7. Широкосмуговий радіодоступ ІЕЕЕ 802.16 фіксована, рухома 5690-5725 МГц 5725-5850 МГц 10,15-10,3 ГГц 10,5-10,65 ГГц К01 1 січня 2009 р Полоса РЧР 5690-5725 МГц, (полоса РЧР 35 МГц) или 5850-5920 МГц (полоса РЧР 70 МГц) почему не выдаются лицензии на этот участок радиочастотного ресурса?
Неплохой маневровый фонд РЧР • Например радиочастоты 10,3-10,5 ГГц попадают в полосу РЧР раздела 26 Плану використання радіочастотного ресурсу України, затвердженого Постановою Кабінету Міністрів України від 09.06.2006 № 815 • радіозв'язок у багатоканальних розподільчих системах для передавання та ретрансляції телевізійного зображення, передавання звуку, цифрової інформації • 10-10,68 ГГц видача ліцензій на користування радіочастотним ресурсом і дозволів на експлуатацію радіорелейних станцій припиняється з 1 липня 2006 року Л02, Д01 • Прекратили выдачу лицензий, а дальше?
Магазин закрыт, РЧР ресурса больше нет • Покупка лицензии на РЧР фиксированного доступа диапазона 2,4 и 5 ГГц - это выброшенные деньги. • Невозможность получения ЭМС при попытке введения лицензии в эксплуатацию.
Отказы в выдаче ЭМС по регионам Украины Для диапазона 5 ГГц
Оператору нужно иметь маневровое оборудование • Речь идет о доступных полосах радиочастот и доступном оборудовании, которое сможет работать в этих полосах радиочастот. Стоимость комплекта радиооборудования для одного диапазона радиочастот Радиорелейный комплект FDDоборудование с TDD методом доступа 20-30 тысяч долларов до 3-4 тысяч долларов При одинаковой емкости канала передачи данных
Оборудование доступное на рынке Украины Оборудование 24 ГГц Оборудование 10 ГГц
В отрасли наступила та ситуация, когда регулятору нужно обратить внимание на проблематику! • Работа вне поля закона недопустима! • Ситуация, когда путем оптимизации нашего плана использования радиочастотного ресурса Украины можно вывести из тени операторов и заполучить дополнительные поступления в бюджет страны. • Нужно быть ближе к проблематике отрасли «критерий истины это практика», но в кабинете теплее УДАЛИТЬ из национальной таблицы использования РЧР АТАВИЗМ примечание У093
Нейтральность в базовых стандартах • Нам нужно исключить из плана РЧР Украины колонку базовые стандарты. • Каждый квартал базовый стандарт у каждого производителя получает дополнительную опцию. • Практически все операторы работают на не базовых стандартах. Не базовый стандарт Базовый стандарт Нет совместимости этого оборудования Оборудование одной модели Базовый стандарт одинаковы А совместимости нет!
Оборудование использующее всеми фиксированными операторами БСПД в Украине MikroTik RB912UAG-5HPnD-OUT — это гигабитная Wi-Fi точка доступа, работающая на частоте 5 ГГц. Пропускная способность:300 Мбит/с Устройством поддерживаются беспроводные стандарты 802.11a/n. Внутри MikroTik RB912UAG-5HPnD-OUT установлен процессор Atheros AR9342 600 МГц, 64 МБ оперативной памяти DDR2 и беспроводной модуль Atheros AR9283 используется технология двойного канала 802.11n и новый протокол беспроводной связи Nv2v (Nstreme version 2), базирующийся на технологии TDMA. Частоты:5,17 – 5,825 ГГцМощность передатчика:400 мВт Cambium Networks’ ePMP 1000 FREQUENCY RANGE 5150 – 5350 MHz, 5470 - 5875 MHz Cambium Networks’ ePMP 1000 GPS Sync Radio provides more than 200 Mbps of real user throughput. Using 2x2 MIMO-OFDM technologies, ePMP deployments achieve industry leading data rates. На физическом уровне радио 802.11nQualcomm AR9350, на канальном TDMA взяли с Канопи с фичами 802.16-2009 c MIMO 2x2 в 20 Мгц и 40 МГц. Пропускная способность в точка-точка 110 Mbps в канале 20 МГц, 200 + Mbps в 40 МГцМаксимальное количество одновременно обслуживаемых CPE-120Пропускная способность в точка-многоточка - 90 Mbps в канале 20 МГцЗадержка ICMP Rount Trip в точка- точка -17 мс ( на фрейме 5 мс). Поддержка фрейма 2.5 мс в следующем релизе софтаЗадержка ICMP Rount Trip в точка-многоточка –30 мс ( фрейм 5 мс)Предоставление качества сервиса QoS с приоритетным обслуживанием по L2/L3 классификаторам data/voice/video трафика Ubiquiti Rocket M5 — беспроводная точка доступа наружного применения с высокопроизводительным приемником и высокой выходной мощностью, работающая вдиапазоне 5ГГц. В тех местах где эфир на 2,4 ГГц сильно зашумлен, рекомендуется использовать эту модель. Применив технологию MIMO 2х2 в оборудовании Ubiquiti, специально для которого создавался Ubiquiti Rocket M5 с одной из антенн AirMax Sector, AirMax Omni или Rocket Dish, скорость передачи данных может достигать более 150 Мбит/с на расстояние до 50 км. Именно по этим причинам данная модель приобретается для построения PtP (точка-точка) мостов или PtMP (точка-много точек) базовых станций. Стандарты:IEEE 802.11 a/n/AirMax Пропускная способность:300Мбит/с Частоты:5475–5825 MHz Мощность передатчика:27 дБм
Предложения по плану РЧР • Колонка базовые стандарты - удалить. • Для начала в разделах: 24,25,26,27. • Во многих спектрах РЧР используется среда доступа FDD, мы знаем что это неэффективное использование радиочастотного спектра, предлагается там где это возможно ввести TDD. • Пересмотреть классификаторы Л01 и Л02 на замороженных искусственным способом участках радиочастот. Предложения комитета по радиотехнологиям ИНАУ
СТАНДАРТЫ • Увы, не подчистив и не оптимизировав план использования РЧР Украины, мы не сможем внедрить ни единого стандарта. • Но в то же время, нужно помнить, что внедрение новых стандартов - это именно прорыв в нашей отрасли, сближение оператора и абонента.
802.22 • Работает в диапазонах РЧР телевизионного дивиденда. • Используется концепция когнитивного радио. • Одним их направлением развития когнитивных технологий является область динамического доступа к спектру, в котором сеть когнитивного радио динамически определяет и использует часть спектра, которая не используется другими системами, «белые пятна». • “Белые пятна” могут состоять из неиспользованных частот или временных интервалов в данном месте. В IEEE 802.22 под белыми пятнами обычно понимаются неиспользуемые каналы телевидения на данной территории, то есть частотные промежутки между зонами покрытия.
Сканирование частотного спектра в анализе используемого спектра и определении, какие каналы заняты лицензированными передатчиками. Эта процедура проходит в обязательном порядке при включении нового оборудования в сеть. Кроме того, сканирование частот происходит периодически при работе системы. Управление сканированием осуществляется базовой станцией, которая не только посылает управляющие команды пользовательскому оборудованию, но и сама осуществляет сканирование частот. Такая система позволяет актуально поддержать информацию о состоянии радиоканала во всей зоне покрытия базовой станции и при необходимости своевременно менять рабочие частотные каналы. • Таким образом, управление спектром в стандарте IEEE 802.22 – это когнитивная функция на базовой станции, которая использует входные данные от функции сканирования спектра (SSF), геолокации, и действующей базы данных, чтобы принять решение о частотном канале который будет использоваться, а также ограничения на излучаемую мощность, которые накладываются для конкретного пользовательского устройства.
Сравнение систем связи • Основной целью внедрения нового стандарта – обеспечение широкополосного беспроводного доступа на отдаленных территориях Украины. Учитывая это, основными конкурентными системами стандарта IEEE 802.22 являются системы мобильной связи, работающие ниже 1 ГГц. Сравнение основных параметров систем приведено ниже.
СПАСИБО ЗА ВНИМАНИЕ • Федиенко Александр • EEBC-2013 • Глава радиокомитет ИНАУ • Глава рабочей группы по радиочастотному ресурсу Украины в общественном совете НКРСИ • Входит в состав общественного совета Госспецсвязи • Состоит в комиссии по вопросам науки и ИТ УСПП
