二、电路连接的基本方式

1. 二、电路连接的基本方式

2. 试一试 电路连接的基本方式 你能设计出用一只开关同时控制两只小灯泡的电路吗？

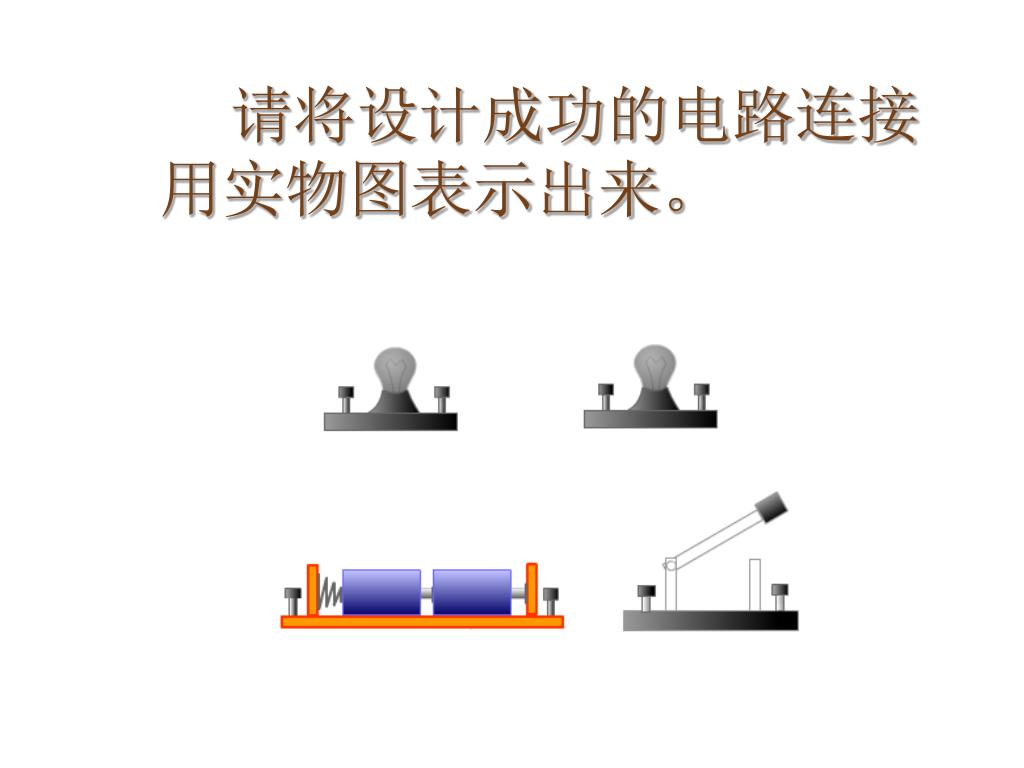

3. 请将设计成功的电路连接用实物图表示出来。

4. 把用电器逐个顺次连接起来的电路叫串联电路。把用电器逐个顺次连接起来的电路叫串联电路。 把用电器并列连接起来的电路叫并联电路。

5. 并联电路中，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。并联电路中，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。

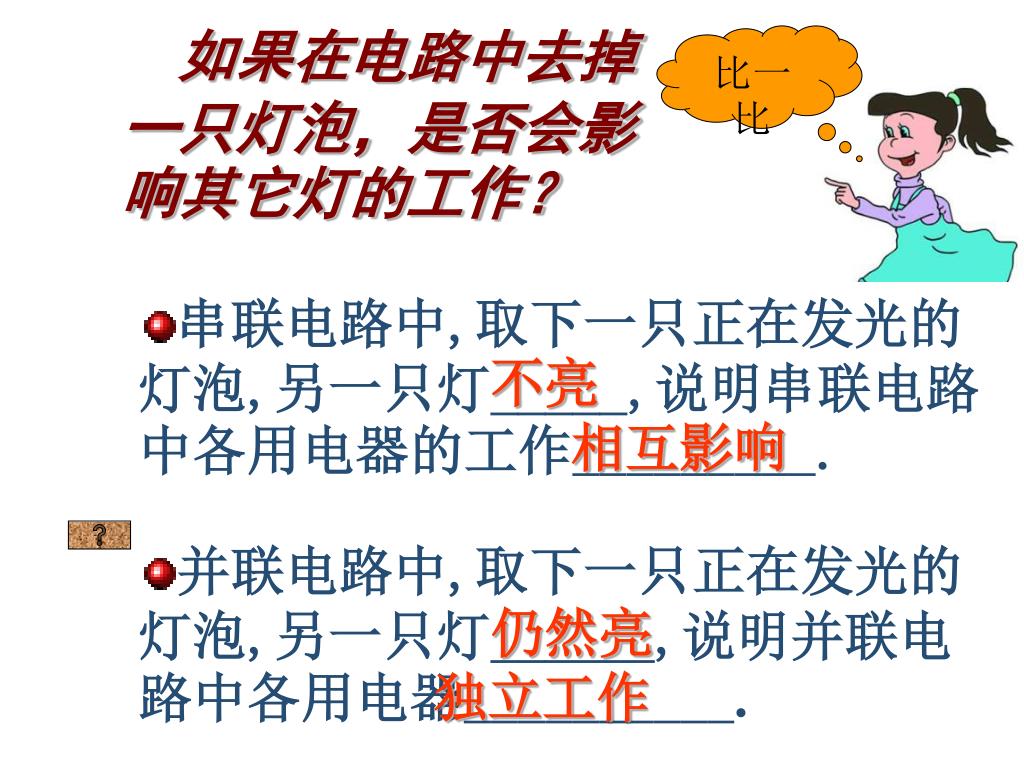

6. 比一比 如果在电路中去掉一只灯泡，是否会影响其它灯的工作？ • 串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作_________. 不亮 相互影响 • 并联电路中,取下一只正在发光的灯泡,另一只灯______,说明并联电路中各用电器__________. 仍然亮 独立工作

7. 如果改变开关在串联电路中的位置，它的控制作用相同吗？如果改变开关在串联电路中的位置，它的控制作用相同吗？

8. 将两灯连成串联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中将两灯连成串联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中

9. 灭 灭 亮 亮 灭 灭 亮 亮 灭 灭 亮 亮 串联电路中开关控制________,改变开关的位置，控制作用____. 整个电路 不变

10. 如果改变开关在并联电路中的位置，它的控制作用相同吗？如果改变开关在并联电路中的位置，它的控制作用相同吗？

11. 将两灯连成并联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中将两灯连成并联电路，把开关分别接入图中A、B、C三个位置，将你观察到的现象填入表格中

12. 灭 灭 亮 亮 灭 亮 亮 亮 亮 灭 亮 亮 • 并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干路和支路上的控制作用______. 整个电路 所在支路 不同

13. 串联、并联电路的特点 串联电路电流只有一条路径 • 串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作________. 不亮 相互影响 整个电路 串联电路中开关控制_________.改变开关的位置，控制作用_____. 不变 • 并联电路中,取下一只正在发光的灯泡, • 另一只灯______,说明并联电路中各用电器__________. 并联电路电流会有多条路径 仍然亮 独立工作 整个电路 • 并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干 • 路和支路上的控制作用______. 所在支路 不同

14. 请你判断教室里的日光灯是如何连接的？为什么？请你判断教室里的日光灯是如何连接的？为什么？

15. 教室里日光灯的连接方式

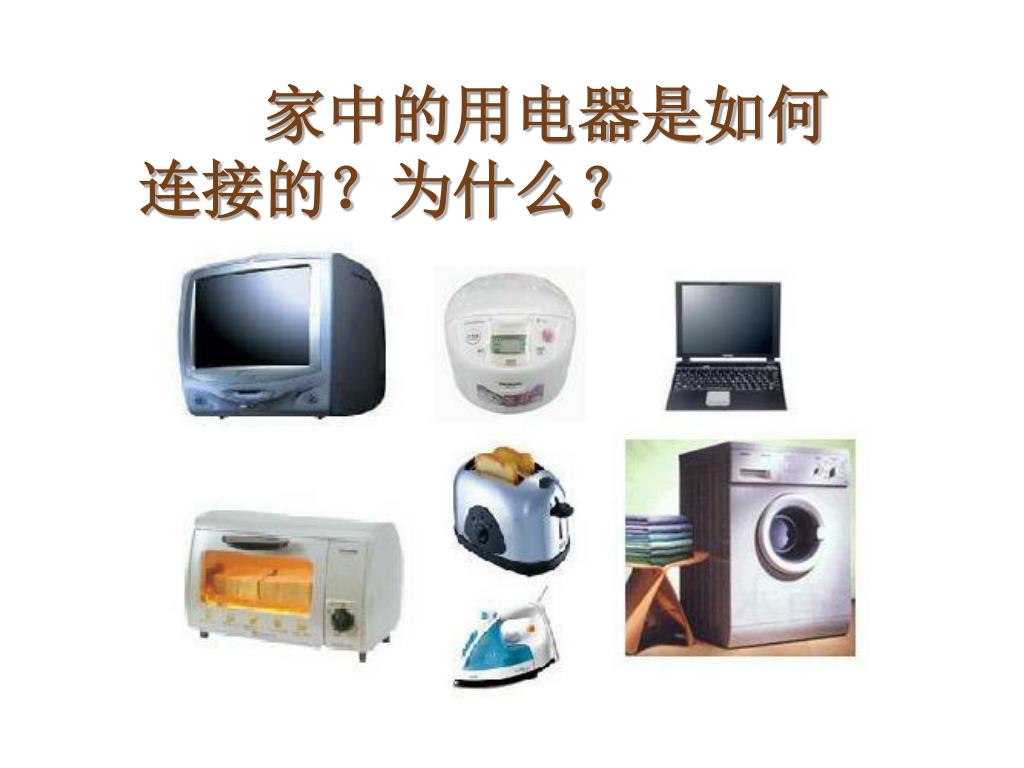

16. 家中的用电器是如何连接的？为什么？

17. 节日小彩灯是怎样连接的？

18. 冰箱的压缩机和冷藏室的照明灯之间是怎样连接的？冰箱的压缩机和冷藏室的照明灯之间是怎样连接的？

19. 提醒你 • 连接电路时先断开开关！实验停止时开关及时断开！ • 实验过程中别忘了及时记录实验现象！
