Presentation Transcript
slide1

RID INNOVATION

2013

  • ประดิษฐ์และดัดแปลงรถขุด MARSH DRAGLINE
  • เป็นรถขุด MARSH BACKHOE

Invention of MARSH BACKHOEusingMARSH DRAGLINE Modified

สำนักเครื่องจักรกล

กรมชลประทาน

นายไพฑูรย์ เพ็งพูล

นายวรเทพ พิพัฒน์อนุสรณ์

slide2

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ความเป็นมาของเครื่องจักรกลรถขุด :-

เครื่องจักรกลรถขุดหรือเรียกสั้นๆว่ารถขุด เป็นเครื่องจักรกลสำหรับงานก่อสร้างอีกประเภทหนึ่งที่ทำหน้าที่ในการเคลื่อนย้ายวัสดุซึ่งสามารถจะทำการขุดและตักวัสดุต่างๆ แล้วเคลื่อนย้ายไปเทตามที่ต้องการ โดยทั่วไปจะมีแขนยื่นและบุ้งกี๋ ออกไปขุดและตัก และจะหมุนส่วนบนของตัวรถไปยังตำแหน่งที่ต้องการ แล้วก็จะเทวัสดุออกจากบุ้งกี๋ ส่วนด้านล่างของตัวรถที่สัมผัสกับพื้นจะไม่เคลื่อนย้าย

สำนักเครื่องจักรกล กรมชลประทาน

2

slide3

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

หลักการพื้นฐานที่ใช้ในการประดิษฐ์ และดัดแปลง :-

ก่อนทำการดัดแปลง

ทำการดัด

แปลงใหม่

รถขุด Marsh Dragline

สำนักเครื่องจักรกล กรมชลประทาน

3

slide4

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

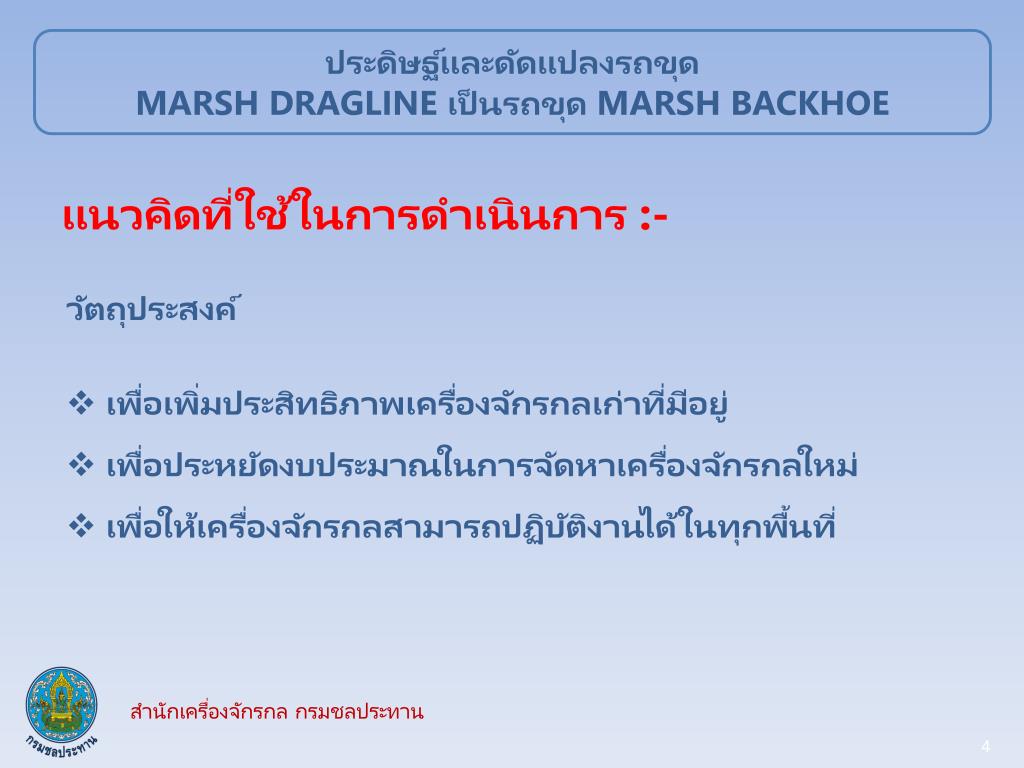

แนวคิดที่ใช้ในการดำเนินการ :-

วัตถุประสงค์

  • เพื่อเพิ่มประสิทธิภาพเครื่องจักรกลเก่าที่มีอยู่
  • เพื่อประหยัดงบประมาณในการจัดหาเครื่องจักรกลใหม่
  • เพื่อให้เครื่องจักรกลสามารถปฏิบัติงานได้ในทุกพื้นที่

สำนักเครื่องจักรกล กรมชลประทาน

4

slide5

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขอบเขตของการดำเนินงาน :-

  • มุ่งศึกษาข้อมูลของการปรับปรุงเครื่องจักรกลเก่าที่มีประสิทธิภาพต่ำ เพื่อเพิ่มประสิทธิภาพเครื่องจักรกลรถขุดให้สูงขึ้น และเหมาะสมกับสภาพพื้นที่ที่ใช้งาน
  • วางแผนรวบรวมข้อมูลต่างๆ ที่ใช้ในการประดิษฐ์และดัดแปลงเครื่องจักรกล เช่น การกำหนด Spec.ชิ้นส่วนอะไหล่ที่ดัดแปลง, การออกแบบอุปกรณ์เสริมที่ใช้ดัดแปลง, การจัดซื้อจัดหาอะไหล่ที่ใช้ในการดัดแปลง และการซ่อมแซมอะไหล่และอุปกรณ์หลังการใช้งานเป็นต้น

5

slide6

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

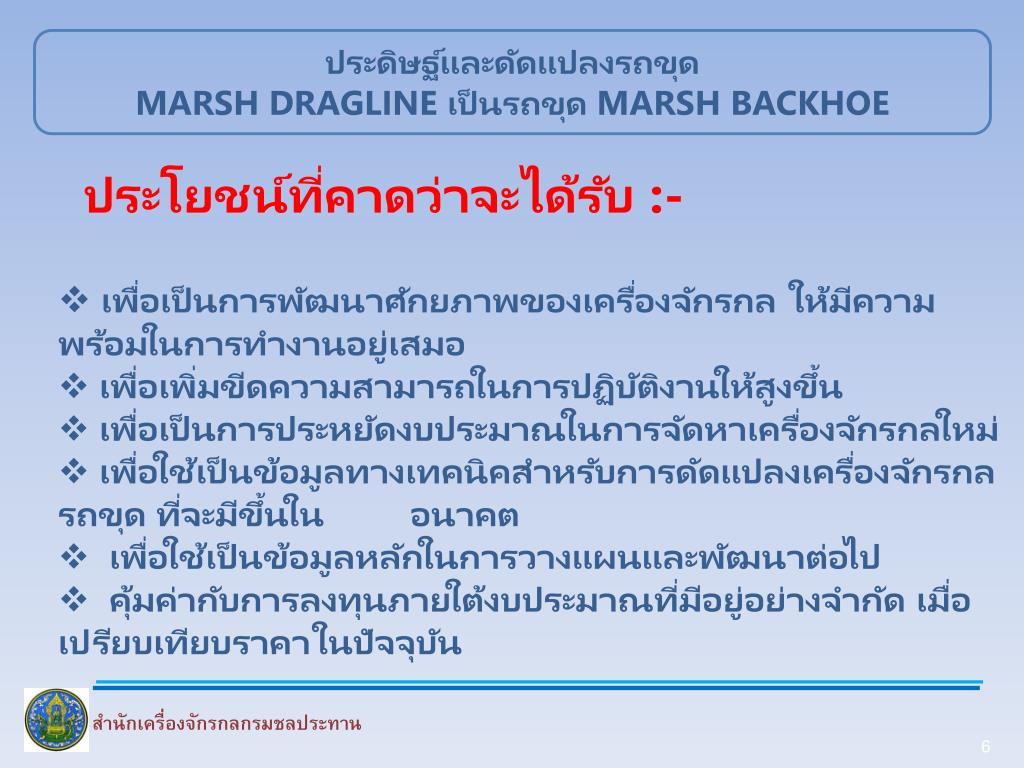

ประโยชน์ที่คาดว่าจะได้รับ :-

  • เพื่อเป็นการพัฒนาศักยภาพของเครื่องจักรกล ให้มีความพร้อมในการทำงานอยู่เสมอ
  • เพื่อเพิ่มขีดความสามารถในการปฏิบัติงานให้สูงขึ้น
  • เพื่อเป็นการประหยัดงบประมาณในการจัดหาเครื่องจักรกลใหม่
  • เพื่อใช้เป็นข้อมูลทางเทคนิคสำหรับการดัดแปลงเครื่องจักรกลรถขุด ที่จะมีขึ้นใน อนาคต
  • เพื่อใช้เป็นข้อมูลหลักในการวางแผนและพัฒนาต่อไป
  • คุ้มค่ากับการลงทุนภายใต้งบประมาณที่มีอยู่อย่างจำกัด เมื่อเปรียบเทียบราคาในปัจจุบัน

6

slide7

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

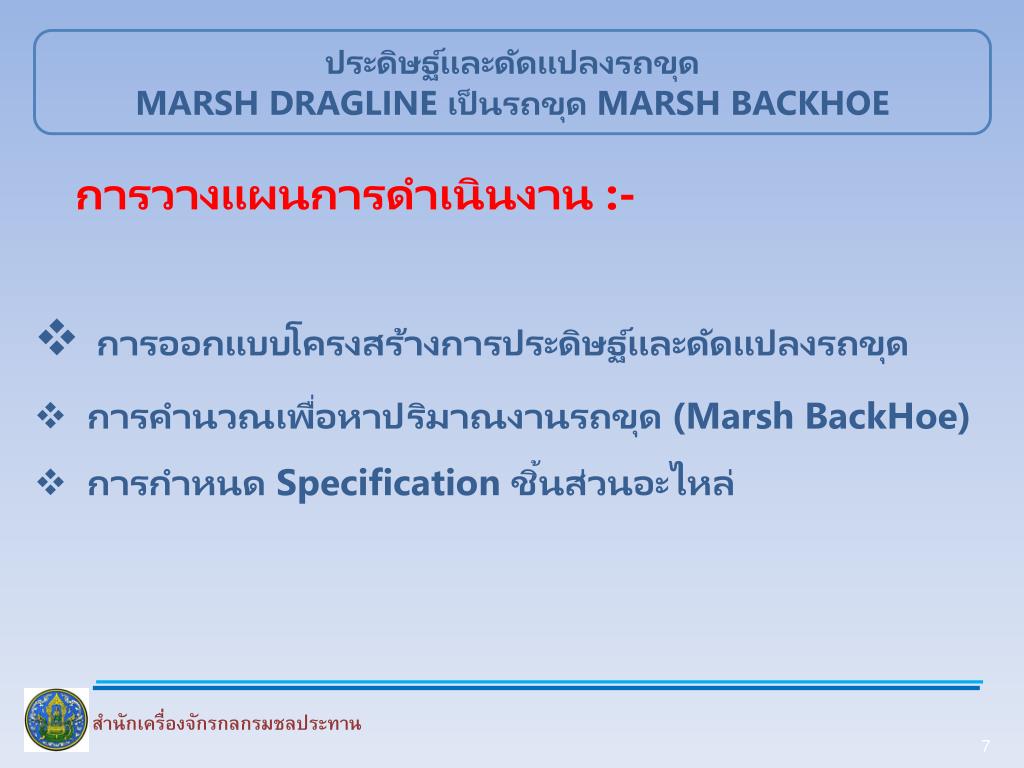

การวางแผนการดำเนินงาน :-

  • การออกแบบโครงสร้างการประดิษฐ์และดัดแปลงรถขุด
  • การคำนวณเพื่อหาปริมาณงานรถขุด (Marsh BackHoe)
  • การกำหนด Specification ชิ้นส่วนอะไหล่

7

slide8

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

การดำเนินงานประดิษฐ์และดัดแปลง

UPPERSTRUCTURE.

FRONT END ATTACHMENTS

UNDERCARRIAGE

8

slide9

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

slide10

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

รถขุดแบบลากดึงติดตั้งบนทุ่นลอยน้ำ (Marsh Dragline) ก่อนประดิษฐ์และดัดแปลง

10

slide11

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

แยกส่วนประกอบโครงสร้างส่วนบน (SUPERSTRUCTURE)

11

slide12

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

แยกส่วนประกอบโครงสร้างส่วนล่าง (UNDERCARRIAGE)

12

slide13

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

ตัดชิ้นส่วนที่ชำรุดและหมดสภาพการการใช้งาน

13

slide14

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

ทำการเก็บรายละเอียดโครงสร้างโป๊ะ

14

slide15

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

นำเหล็กฉาก ทำการเชื่อมเสริมปรับปรุงโครงสร้างโป๊ะ

15

slide16

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการถอด :-

นำแผ่นเหล็กและเหล็กฉาก ทำการเชื่อมเสริมปรับปรุงโครงสร้างโป๊ะ

16

slide17

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการซ่อมประกอบติดตั้ง :-

ทำการประกอบชุด CHAIN ROLLER, TRACK และอุปกรณ์โป๊ะ

17

slide18

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการซ่อมประกอบติดตั้ง :-

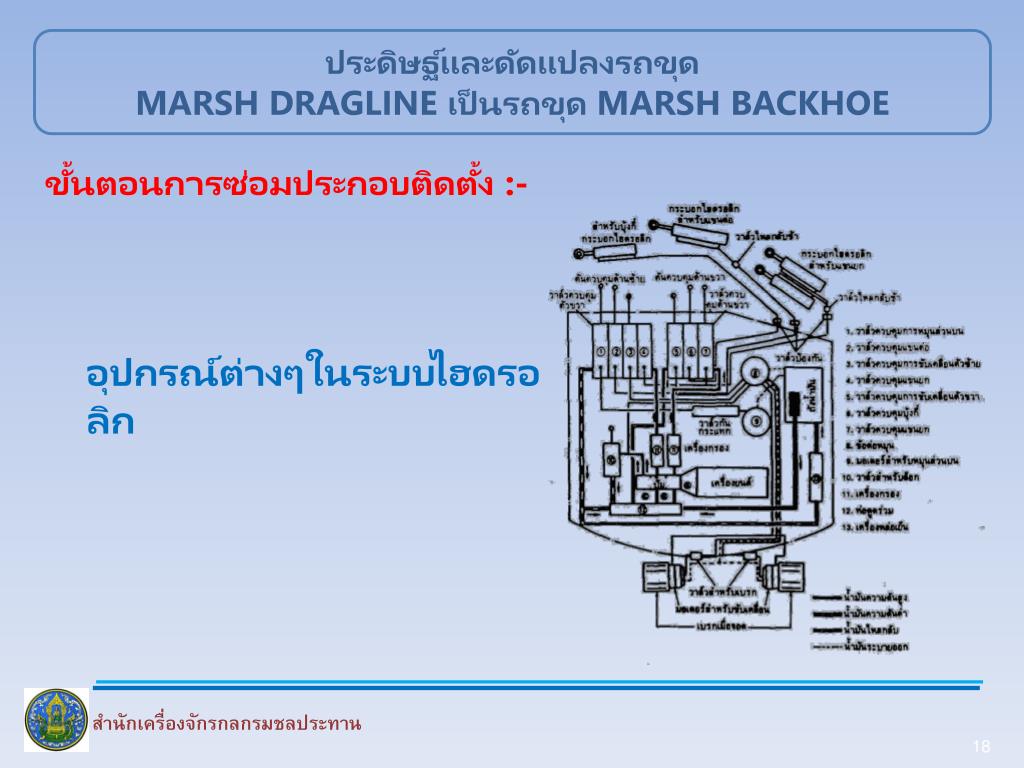

อุปกรณ์ต่างๆในระบบไฮดรอลิก

18

slide19

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการซ่อมประกอบติดตั้ง :-

การประกอบ บูม และอาร์ม และส่วน UNDERCARRIAGE

19

slide20

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการซ่อมประกอบติดตั้ง :-

การกระบอกบูมและกระบอกอาร์ม , มอเตอร์เดิน

20

slide21

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนการซ่อมประกอบติดตั้ง :-

เครื่องยนต์

ปั๊ม (PUMP DEVICE) ชุดหมุน (SWING DEVICE)

ชุดควบคุม (CONTROL LEVEL)

21

slide22

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ขั้นตอนทดสอบรถขุด Marsh BackHoe :-

การทดสอบต้องมีการรับรองผลด้วย

  • ทำการทดสอบระบบขับเคลื่อนเดินหน้า-ถอยหลัง
  • ทำการทดสอบระบบบังคับเลี้ยว ซ้าย-ขวา
  • ทำการทดสอบระบบเบรค
  • ทำการทดสอบการหมุน
  • ทำการทดสอบยกบูม-อาร์ม
  • ทดลองโหลดใช้งานจริง

22

slide23

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

ผู้ร่วมดำเนินการ :-

- นายวรเทพ พิพัฒน์อนุสรณ์

23

slide24

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด MARSH DRAGLINEเป็นรถขุด MARSH BACKHOE

ผลสำเร็จของงาน (output) :-

การใช้งานจริง

สามารถปฏิบัติงานขุดลอก ๔๐ ลูกบาศก์เมตรต่อชั่วโมง

24

slide25

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ประดิษฐ์และดัดแปลงรถขุด

MARSH DRAGLINE เป็นรถขุด MARSH BACKHOE

การนำไปใช้ประโยชน์ :-

  • เพื่อเป็นข้อมูลทางเทคนิคสำหรับการดัดแปลงรถขุด (MARCH DRAGLINE) เป็นรถขุด (MARCH BACKHOE) ทั้งหมด
  • ใช้เป็นข้อมูลหลักในการวางแผนพัฒนาต่อไป
  • เป็นการเพิ่มศักยภาพขีดความสามารถในการปฏิบัติงาน
  • เป็นการลงทุนน้อยแต่ได้เครื่องจักรที่มีขีดความสามารถสูงเป็นประโยชน์กับทางราชการโดยตรง

25

slide26

สำนักเครื่องจักรกลกรมชลประทานสำนักเครื่องจักรกลกรมชลประทาน

ขอบคุณครับ

Thank

you

for

attention

26
