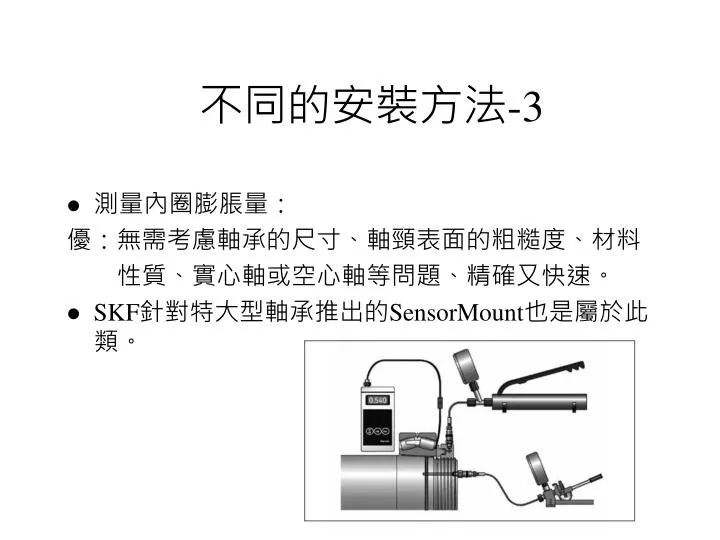

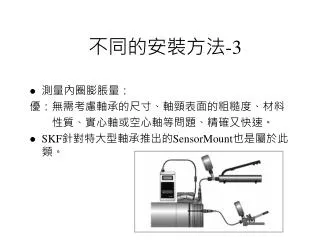

  1. 不同的安裝方法-3 • 測量內圈膨脹量： • 優：無需考慮軸承的尺寸、軸頸表面的粗糙度、材料 • 性質、實心軸或空心軸等問題、精確又快速。 • SKF針對特大型軸承推出的SensorMount也是屬於此類。

  2. 不同的安裝方法-3 • SKF電控安裝法(SKF SetsorMount Method) ：利用嵌入在軸承內圈的感測器配合一個專用掌上型指示器加上一些基本的液壓工具，便可以進行安裝。 影片：http://www.youtube.com/watch?v=2ki0yWcKoVQ 注意：是圓柱滾子軸承在工具機主軸應用最普遍的方法。

  3. 不同的安裝方法-4 • 利用厚薄規來量測間隙的減少量： 優：普遍、一人即可執行。 缺：數值較不精確、需仰賴人工經驗。 • 一開始選擇比預期間隙值更小的厚薄規尺寸，軸承安裝時的所有間隙量測工作必須由同一人員執行，另外在測量間隙減少的期間，滾子與軸承圈不能彼此相對移動，如果有移動的話，旋轉軸承外圈來得到的平衡位置。

  4. 安裝前的準備工作 • 準備好所需的零件、工具、設備和相關資料。 • 研究圖面或有關說明，確定零件的正確安裝順序。 • 檢查軸承配置中元件的幾何形狀，確保達到所需精度並符合規定的公差範圍。 • 圓柱形軸頸一般用千分尺進行測量；圓錐形軸頸可用環規、特殊的錐度規或正弦規進行測量。 • 測量時，零件和測量儀器保持在相同溫度，確保測量的準確性。

  5. 安裝前的準備工作 • 應保留在原包裝中直至安裝前，防止污染物進入。 • 通常無需清除塗在軸承上的防銹劑，只需擦拭軸承外表面和內孔即可。 • 若使用的潤滑脂與防銹劑不相容，須在安裝前把軸承清洗並吹乾，以免破壞潤滑脂的功能。 • 若軸承因處理不當，如包裝破損而被污染物進入，須在安裝前把軸承清洗、吹乾。 • 由於帶密封圈的軸承，在出廠時已填入潤滑脂，安裝前不必清洗。

  6. 為能量測到實際間隙值，軸承的滾子須處於平衡位置。例如：球面滾子軸承。為能量測到實際間隙值，軸承的滾子須處於平衡位置。例如：球面滾子軸承。 主要的問題是軸承會因自身重量發生變形，即量測一豎立放置軸承於十二點鐘位置的間隙會比吊掛在空中或懸掛在軸心上量測六點鐘位置的間隙要大。越大型且截面越小的軸承越明顯，量測出來的差異也越大。 找出實際間隙大小
