Presentation Transcript
slide1

El micrófono

ISV

Francisco Piñero Martínez

indice
INDICE
  • Qué es un micrófono
  • Características técnicas de los micrófonos

Sensibilidad

Respuesta en frecuencia

Directividad o direccionalidad

-Omnidireccional

- Bidireccional

- Cardioide

- Hipercardioide

- Supercardioide

Impedancia interna

Relación señal ruido

Distorsión

Ruido de fondo

  • Defectos en la colocación de los micrófonos: poping - larsen
  • Cables para micrófonos
  • Conectores de audio: DIN – RCA – JACK – XLR

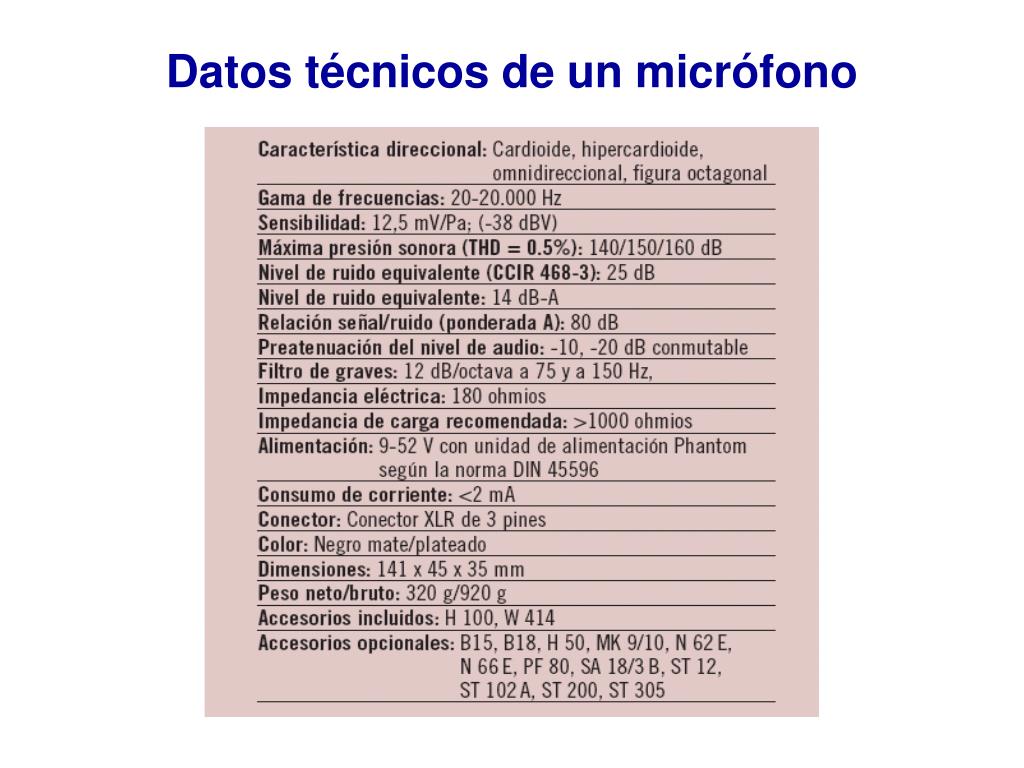

  • Datos técnicos de los micrófonos

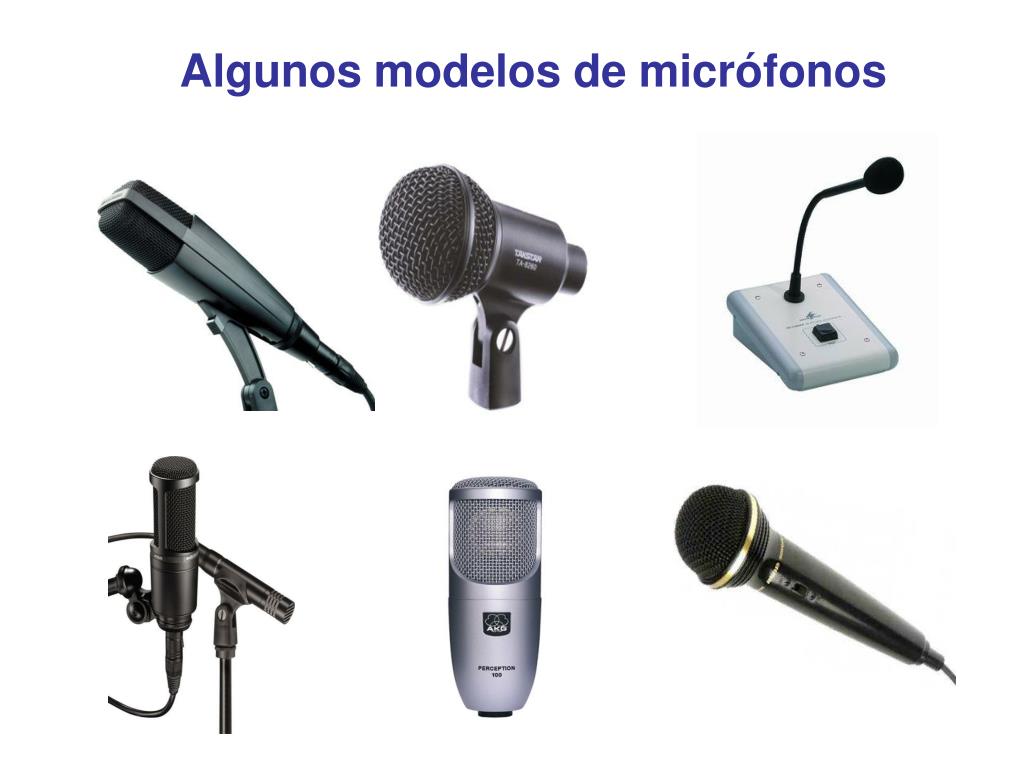

  • Algunos modelos de micrófonos
qu es un micr fono
Qué es un micrófono
  • Es un elemento capaz de transformar la energía acústica incidente en su membrana, en energía eléctrica.

Energía acústica

Energía eléctrica

caracter sticas t cnicas de los micr fonos

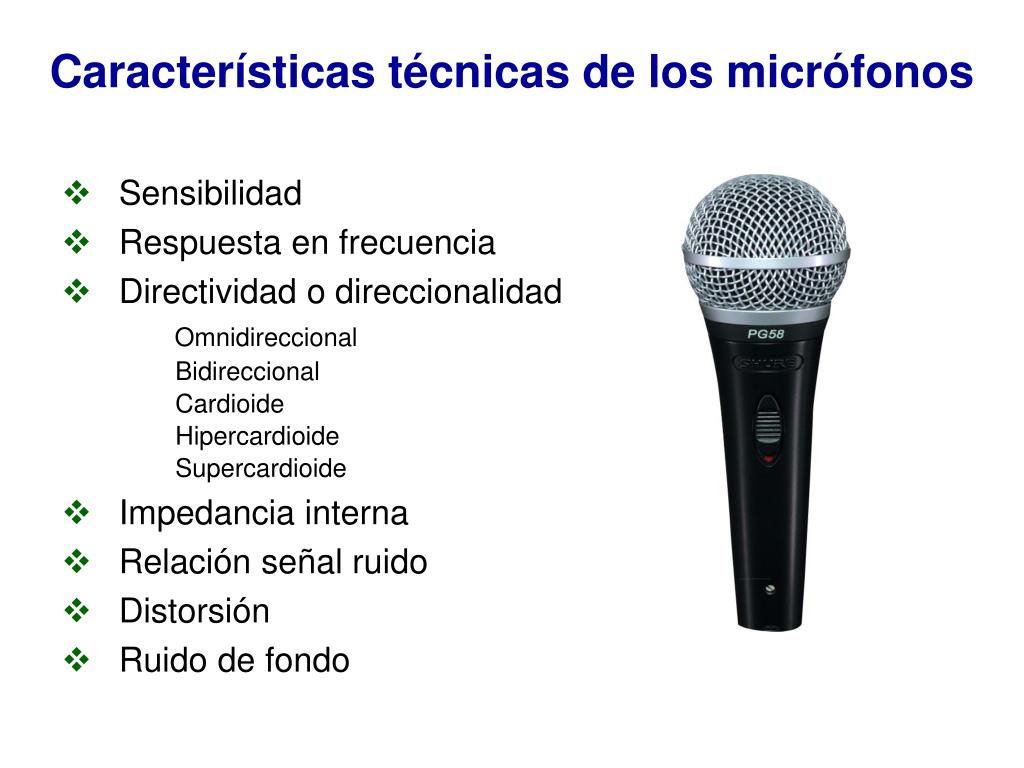

Características técnicas de los micrófonos
  • Sensibilidad
  • Respuesta en frecuencia
  • Directividad o direccionalidad

Omnidireccional

Bidireccional

Cardioide

Hipercardioide

Supercardioide

  • Impedancia interna
  • Relación señal ruido
  • Distorsión
  • Ruido de fondo
sensibilidad
Sensibilidad

Es la relación existente entre la presión sonora incidente en

la membrana y la tensión eléctrica de salida

Presión sonora

Energía eléctrica de salida

  • A mayor voltaje de salida, mayor sensibilidad.
  • No es aconsejable la utilización de micrófonos con una sensibilidad inferior a 1 mV Pa.

La sensibilidad del micrófono no influye en su calidad sonora, ni en su respuesta en frecuencia.

Una baja sensibilidad nos obliga a utilizar un preamplificador para aumentar la ganancia de entrada, aumentando de esta manera el ruido de fondo que produce la electrónica de los preamplificadores.

respuesta en frecuencia

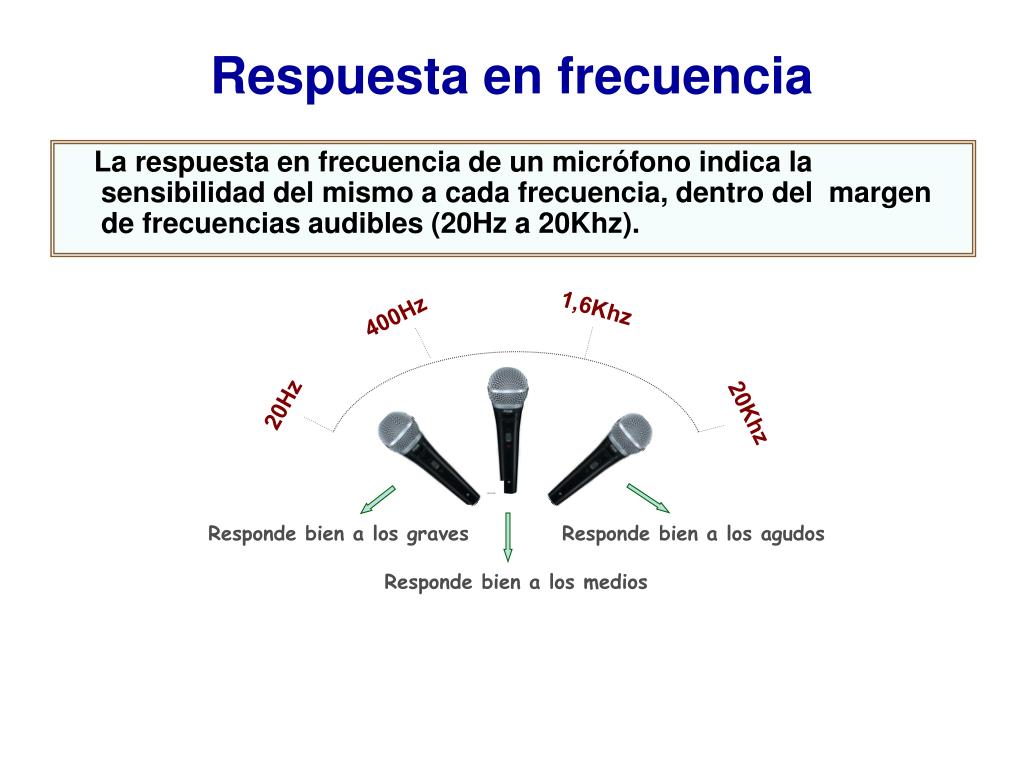

Respuesta en frecuencia

La respuesta en frecuencia de un micrófono indica la sensibilidad del mismo a cada frecuencia, dentro del margen de frecuencias audibles (20Hz a 20Khz).

400Hz

1,6Khz

20Hz

20Khz

Responde bien a los graves

Responde bien a los agudos

Responde bien a los medios

tipos de micr fonos seg n su directividad
Tipos de micrófonos según su directividad

La directividad hace referencia a la tensión de salida del micrófono, en relación al ángulo de incidencia de la onda sonora sobre el diafragma.

Omnidereccional

Bidirecccional

Cardioide

Hipercaedioide

Supercardioide

impedancia interna

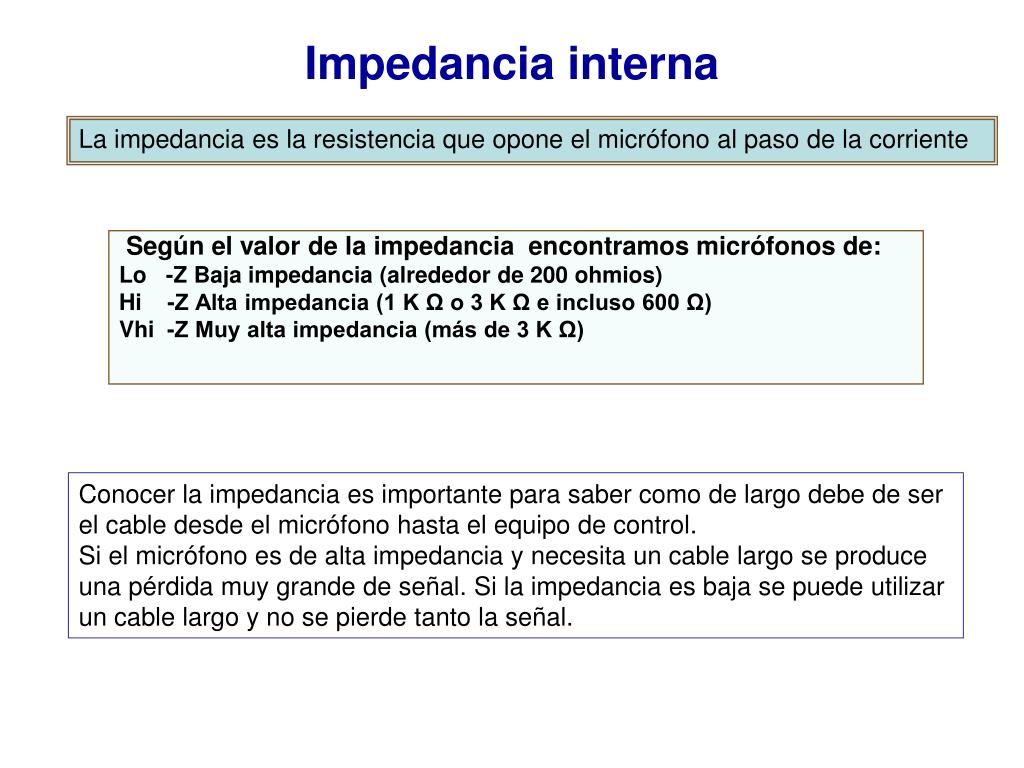

Impedancia interna

La impedancia es la resistencia que opone el micrófono al paso de la corriente

Según el valor de la impedancia encontramos micrófonos de:

Lo -Z Baja impedancia (alrededor de 200 ohmios)

Hi -Z Alta impedancia (1 K Ω o 3 K Ω e incluso 600 Ω)

Vhi -Z Muy alta impedancia (más de 3 K Ω)

Conocer la impedancia es importante para saber como de largo debe de ser el cable desde el micrófono hasta el equipo de control.

Si el micrófono es de alta impedancia y necesita un cable largo se produce una pérdida muy grande de señal. Si la impedancia es baja se puede utilizar un cable largo y no se pierde tanto la señal.

relaci n se al ruido
Relación señal- ruido

Es la relación entre la señal útil dada SPL y el ruido de fondo del micrófono.

Cuanto mayor sea la señal SPL y menor el ruido, mejor será la relación señal ruido.

Ej: Si tenemos una SPL de 100 dB y un ruido propio en el micrófono de 30 dB, la relación señal/ruido será de 70 dB.Para una seña de 100 dB una relación señal/ruido de 80 dB es muy buena.

distorsi n

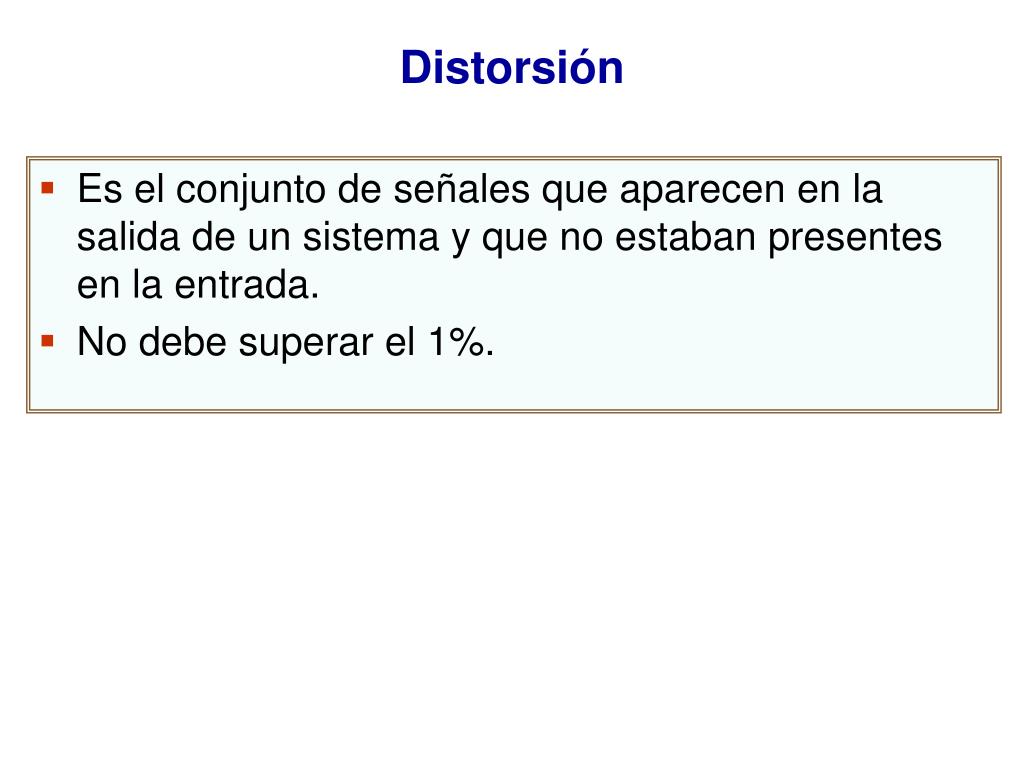

Distorsión
  • Es el conjunto de señales que aparecen en la salida de un sistema y que no estaban presentes en la entrada.
  • No debe superar el 1%.
ruido de fondo
Ruido de fondo

El ruido de fondo debe estar como máximo en torno a los 60 dB, pero cuanto más bajo sea, mejor calidad ofrecerá el micrófono.

Es la tensión o señal que nos entrega el micrófono sin que exista ningún sonido incidiendo sobre su membrana.

defectos en la colocaci n de los micr fonos poping

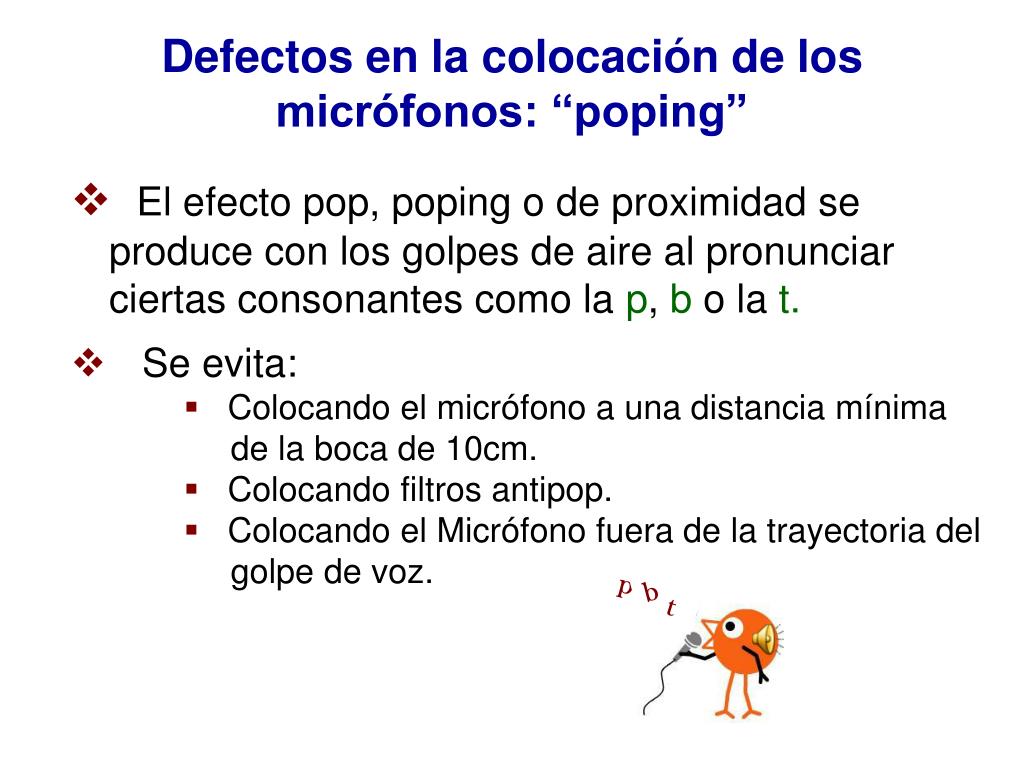

Defectos en la colocación de los micrófonos: “poping”
  • El efecto pop, poping o de proximidad se produce con los golpes de aire al pronunciar ciertas consonantes como la p, b o la t.
  • Se evita:
  • Colocando el micrófono a una distancia mínima

de la boca de 10cm.

  • Colocando filtros antipop.
  • Colocando el Micrófono fuera de la trayectoria del

golpe de voz.

p

b

t

slide13

Defectos en la colocación de los micrófonos: “larsen”

El efecto larsen o acoplamiento acústico se produce cuando el sonido que sale de los altavoces vuelve a entra por el micrófono se amplifica y vuelve a salir por el altavoz repetidamente. Se produce un pitido alto y desagradable.

  • Se evita colocando los micros fuera del área de acción de los altavoces.
  • Utilizando micrófonos muy direccionales.
  • Reduciendo la potencia de salida de los altavoces.
  • Atenuando en el amplificador el volumen de entrada de micrófono.
conectores de audio

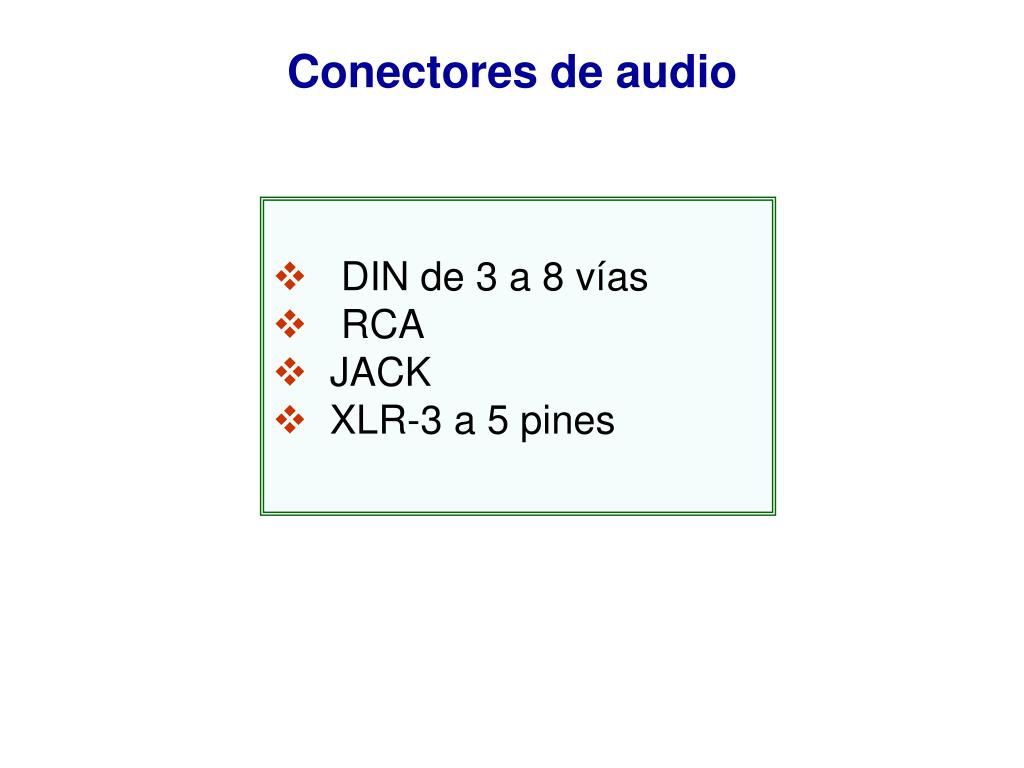

Conectores de audio

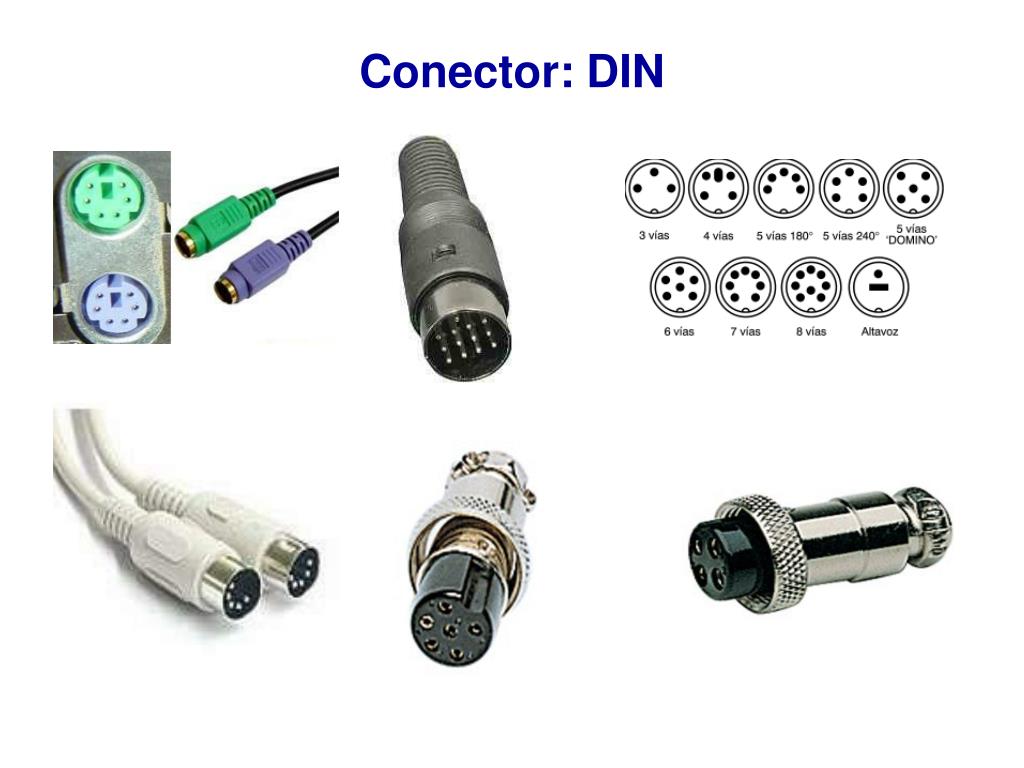

  • DIN de 3 a 8 vías

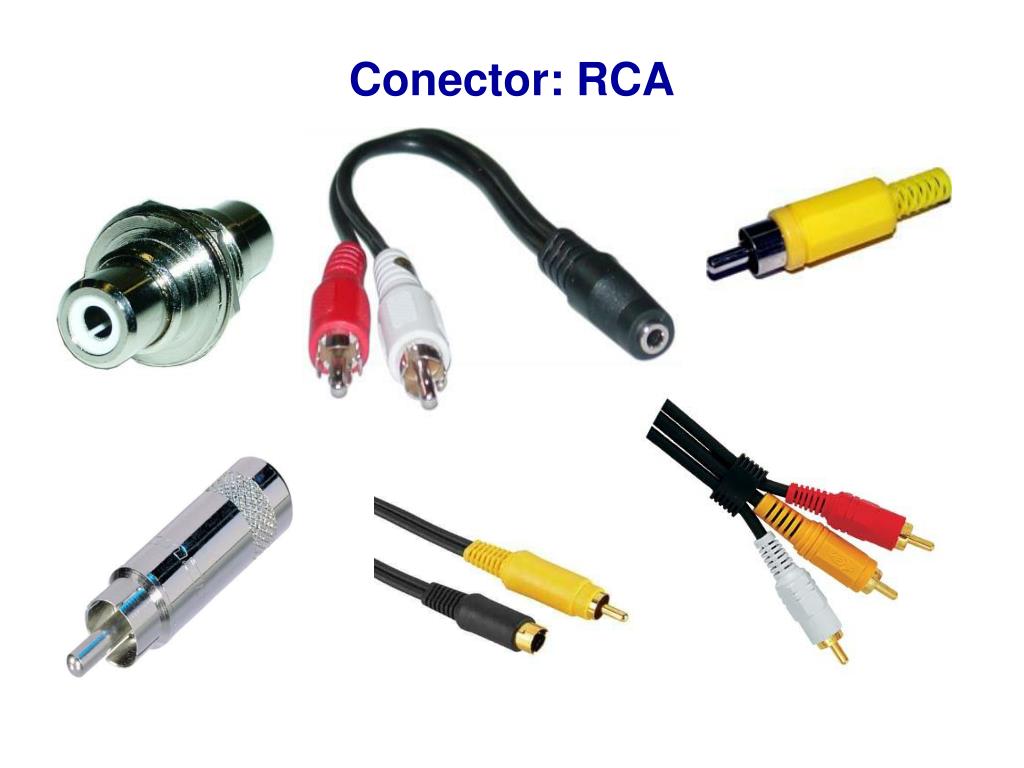

  • RCA

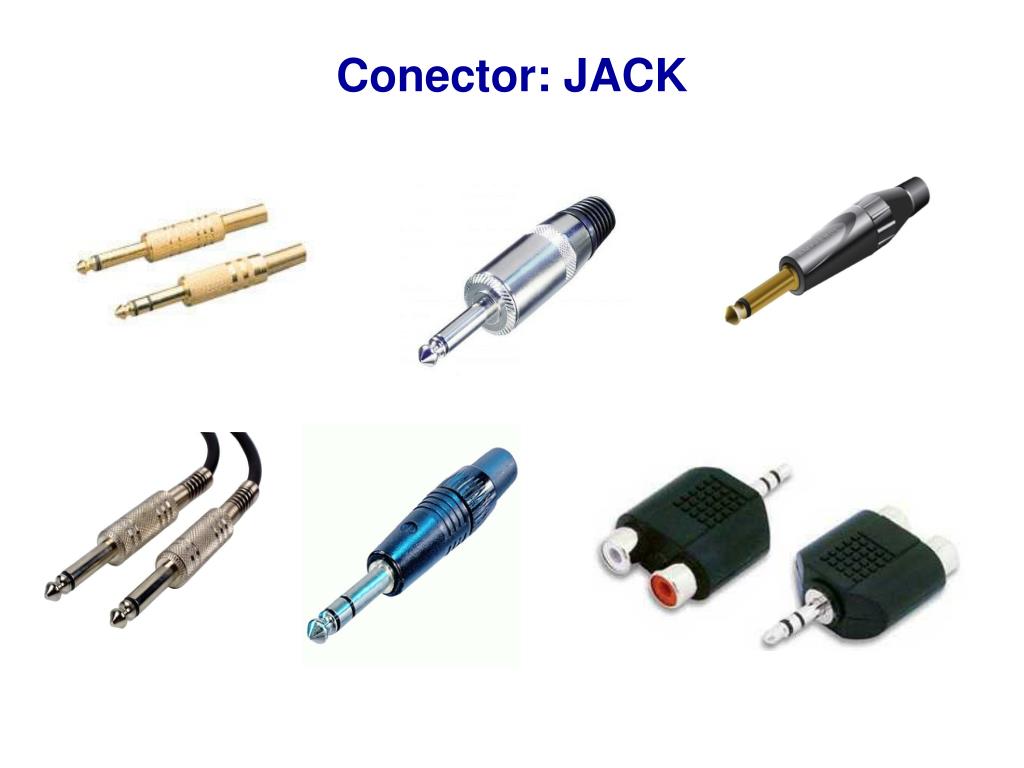

  • JACK
  • XLR-3 a 5 pines
conector xlr

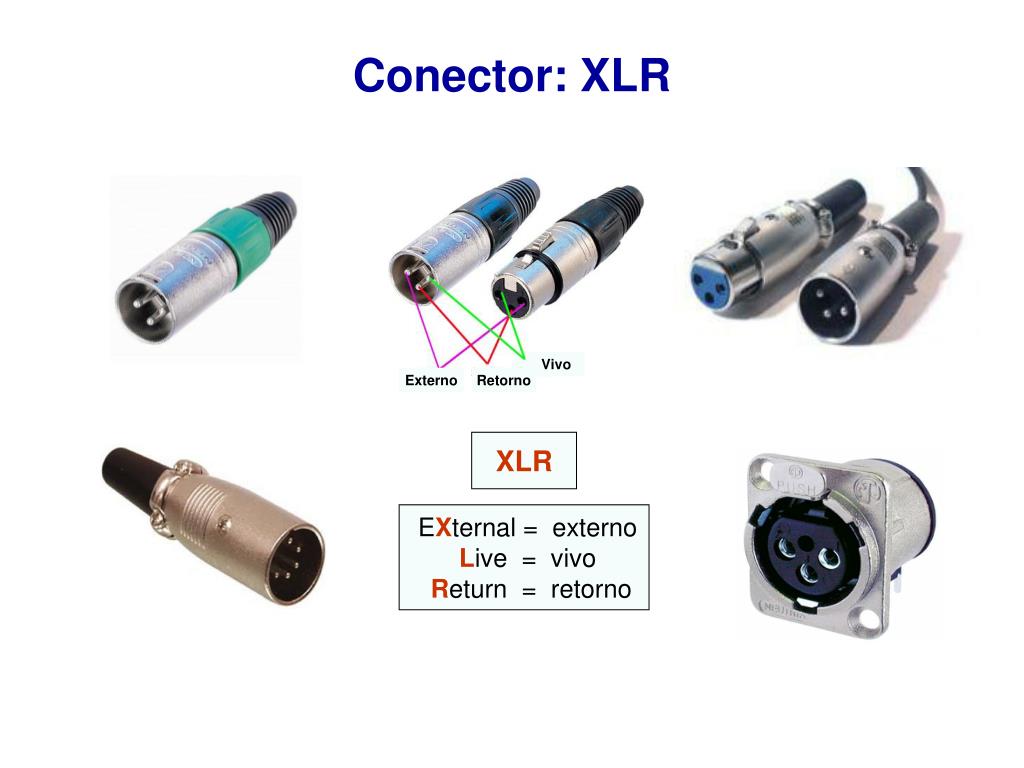

Conector: XLR

Vivo

Externo

Retorno

XLR

EXternal = externo

Live = vivo

Return = retorno
