单元四

1. 单元四 电动后视镜控制电路

2. 一、教学目的要求： • 掌握电动后视镜的组成、功用、工作过程以及控制电路 二、主要教学内容： • （1）电动后视镜的组成 • （2）电动后视镜控制电路 • （3）电动后视镜工作过程 三、教学重点、难点： • 电动后视镜工作过程

3. 一、后视镜

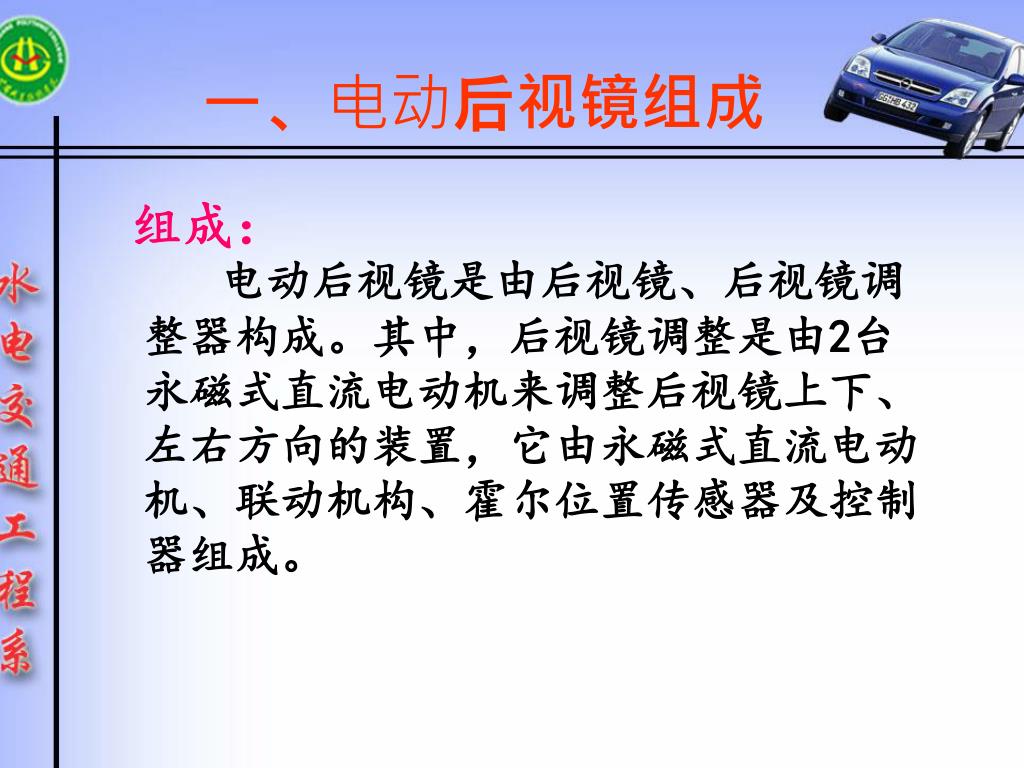

4. 一、电动后视镜组成 组成： 电动后视镜是由后视镜、后视镜调整器构成。其中，后视镜调整是由2台永磁式直流电动机来调整后视镜上下、左右方向的装置，它由永磁式直流电动机、联动机构、霍尔位置传感器及控制器组成。

5. 结构： 驾驶员通过控制器发出调整后视镜角度位置指令给永磁式直流电动机，永磁式直流电动机驱动联动机构以达到调整后视镜的角度位置，并通过霍尔传感器进行后视镜所在位置控制，机构见图11。

6. 电动后视镜组成

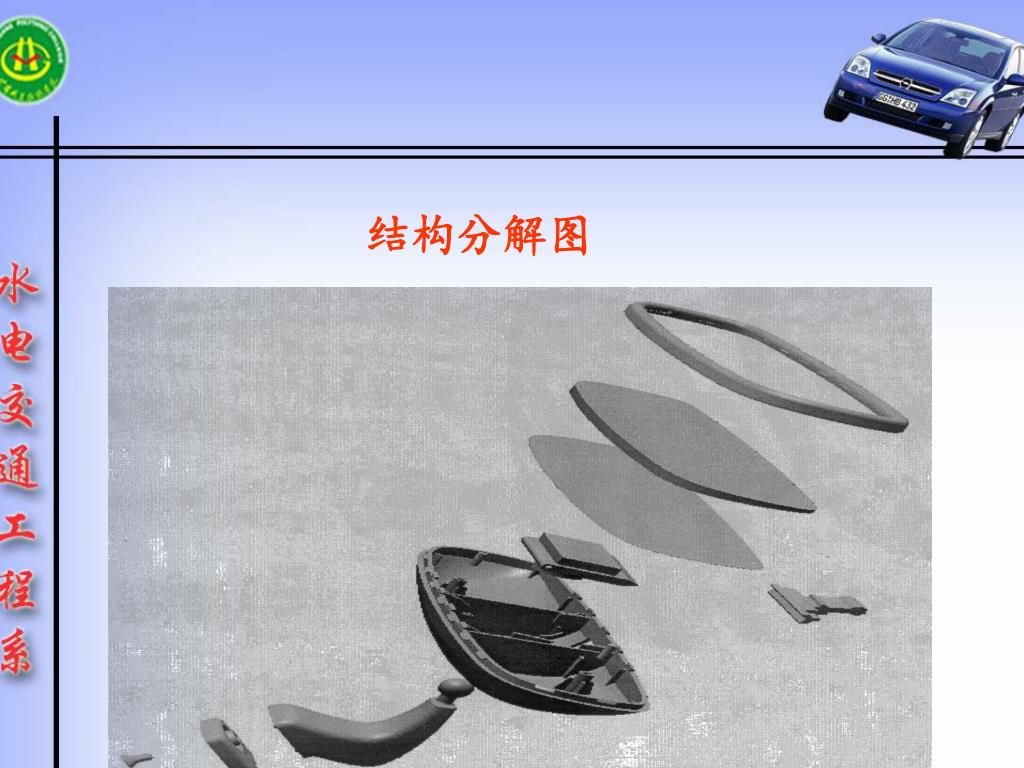

7. 结构分解图

8. 装配关系示意图

9. 奇瑞B11外后视镜

10. 结构分解示意图

11. 二、控制电路 丰田皇冠轿车后视镜控制系统电路

12. 电动后视镜控制开关的工作状态

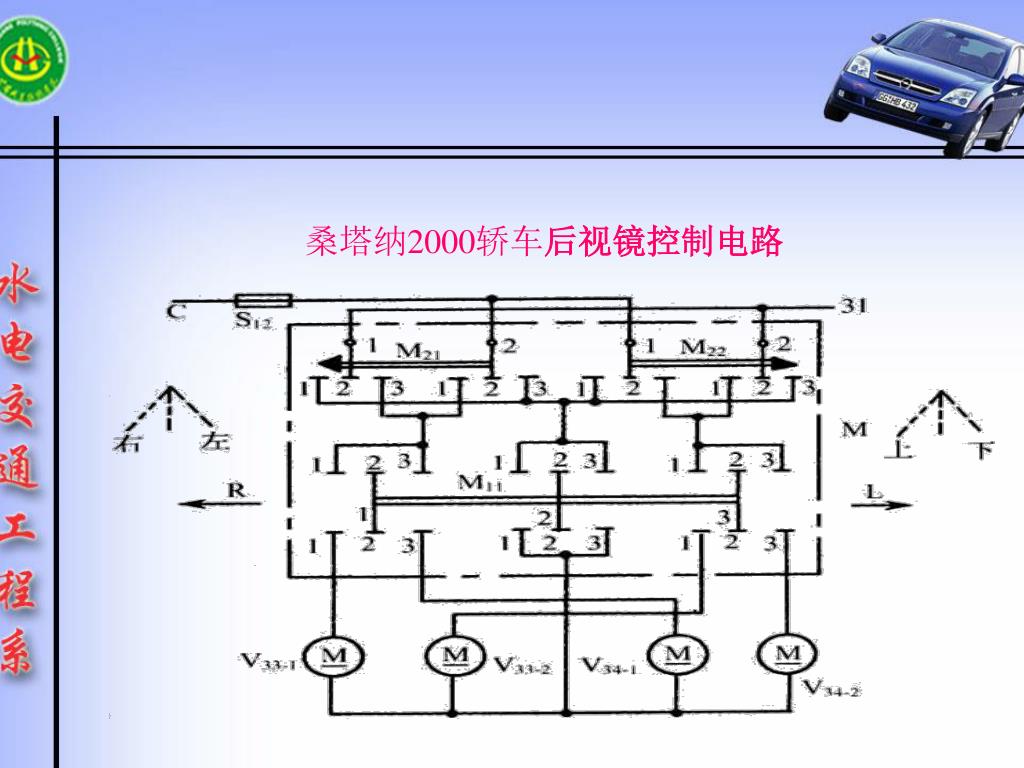

13. 桑塔纳2000轿车后视镜控制电路

14. 北京现代索纳塔轿车后视镜

15. 开关及其连接器的端子图

16. 电动后视镜“升”的过程 “升”的过程 实线框“升/降”开关中的箭头开关均和“升”接通，此时电流的方向为：电源→熔丝30→开关端子3→“升右”端子→选择开关中的“左”→端子7→左电动后视镜连接端子8→“升/降”电动机→端子6→开关端子5→升1→开关端子6→搭铁，形成回路，这时左后视镜向上旋转运动。

17. 电动后视镜“降”的过程 “降”的过程 实线框“升/降”开关中的箭头开关均和“降”接通，此时的电流方向为：电源→熔丝30→开关端子3→降1→开关端子5→左电动后视镜连接端子6→升/降”电动机→“左电动后视镜连接端子8→开关端子7→选择开关中的“左”→“降左”端子→开关端子6→搭铁，形成回路，此时后视镜向相反的方向旋转。 电动后视镜的左右运动的电路分析与此类似

18. 参数 二、技术参数

19. 使用/操作的方法及注意事项 （一）使用/操作方法 • 1、调节总成的镜面角度，以满足不同驾驶员视野的要求。 • 2、拨动翻转手柄，调节镜面上、下角度，防止眩目。 （二）注意事项 • 手工调节次数超出标准规定次数，操纵力将降低。
