Графическое определение главных напряжений и их направлений

Графическое определение главных напряжений и их направлений. Пример : . Деформированное состояние элементарного объёма. Изменение объёма элемента при деформировании. ( касательные напряжения изменяют только форму элемента). Упругая (потенциальная) энергия деформирования. Оболочки (сосуды).

gautam
Download Presentation

Графическое определение главных напряжений и их направлений

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

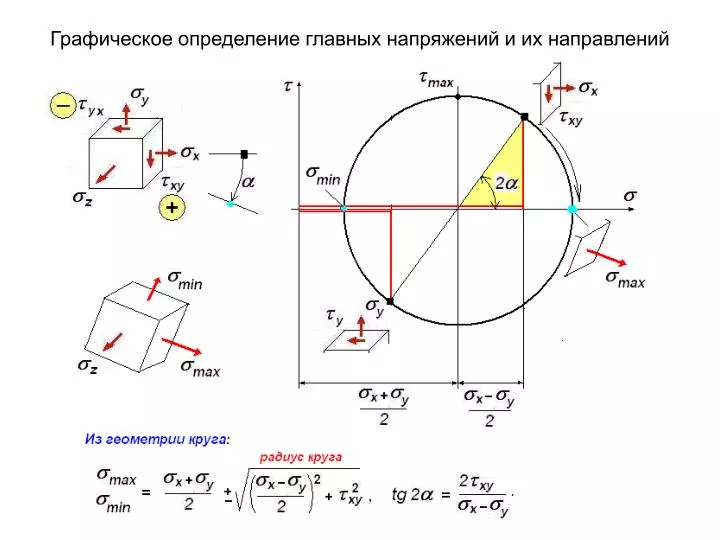

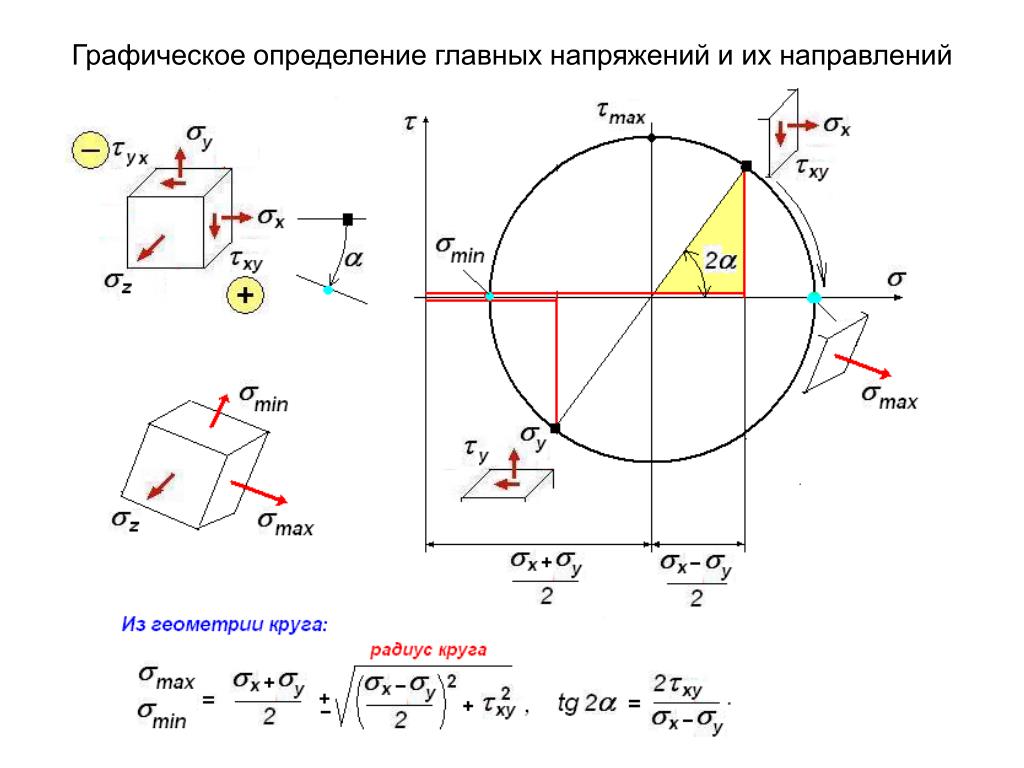

  1. Графическое определение главных напряжений и их направлений

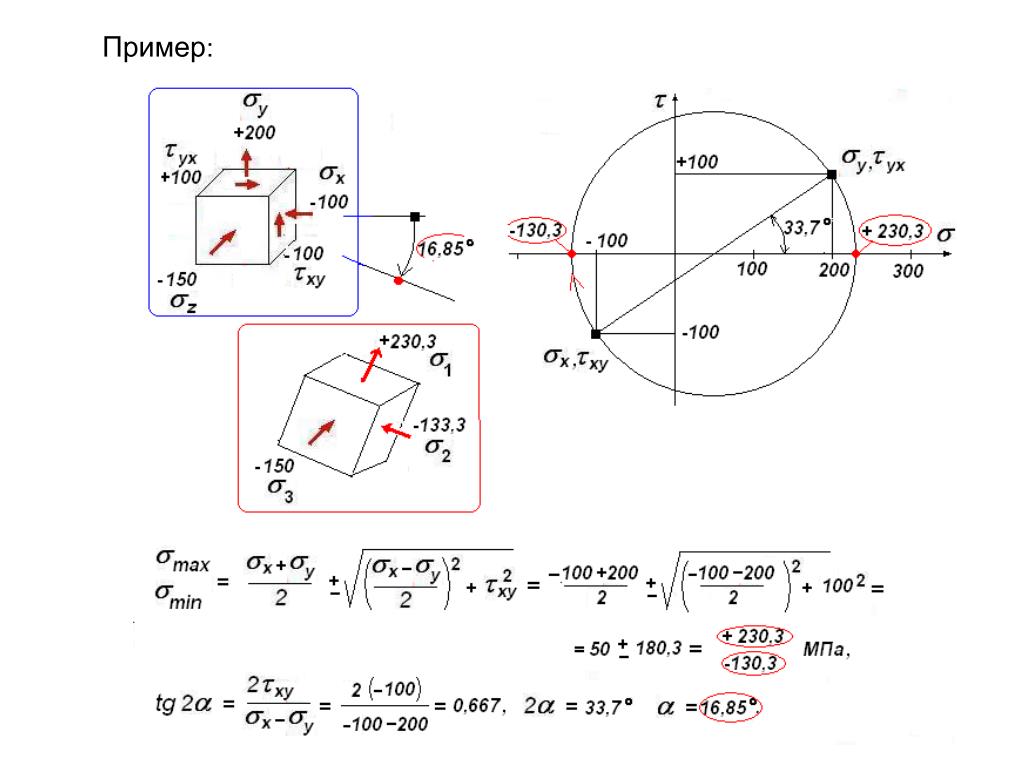

  2. Пример:

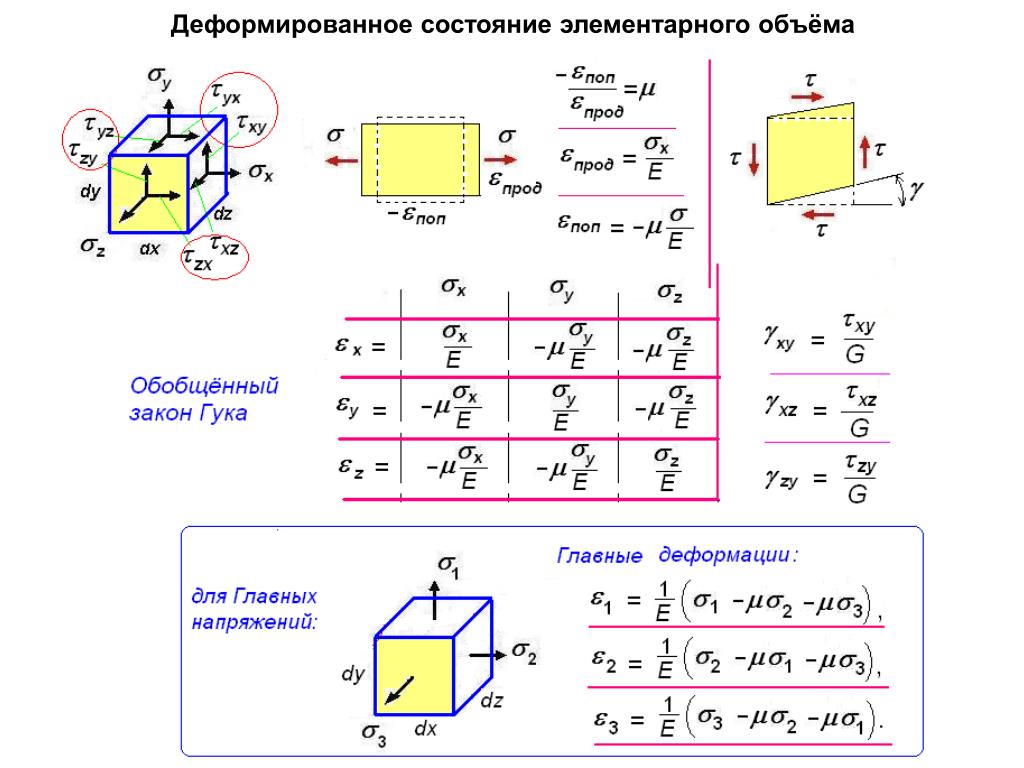

  3. Деформированное состояние элементарного объёма

  4. Изменение объёма элемента при деформировании.(касательные напряжения изменяют только форму элемента)

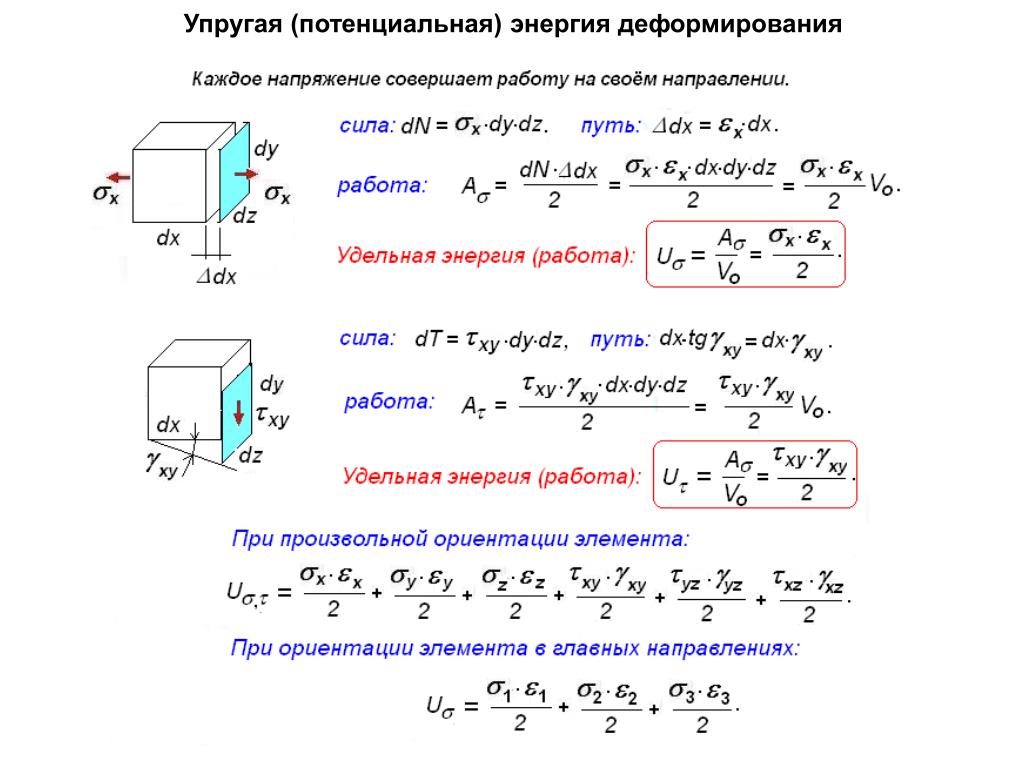

  5. Упругая (потенциальная) энергия деформирования

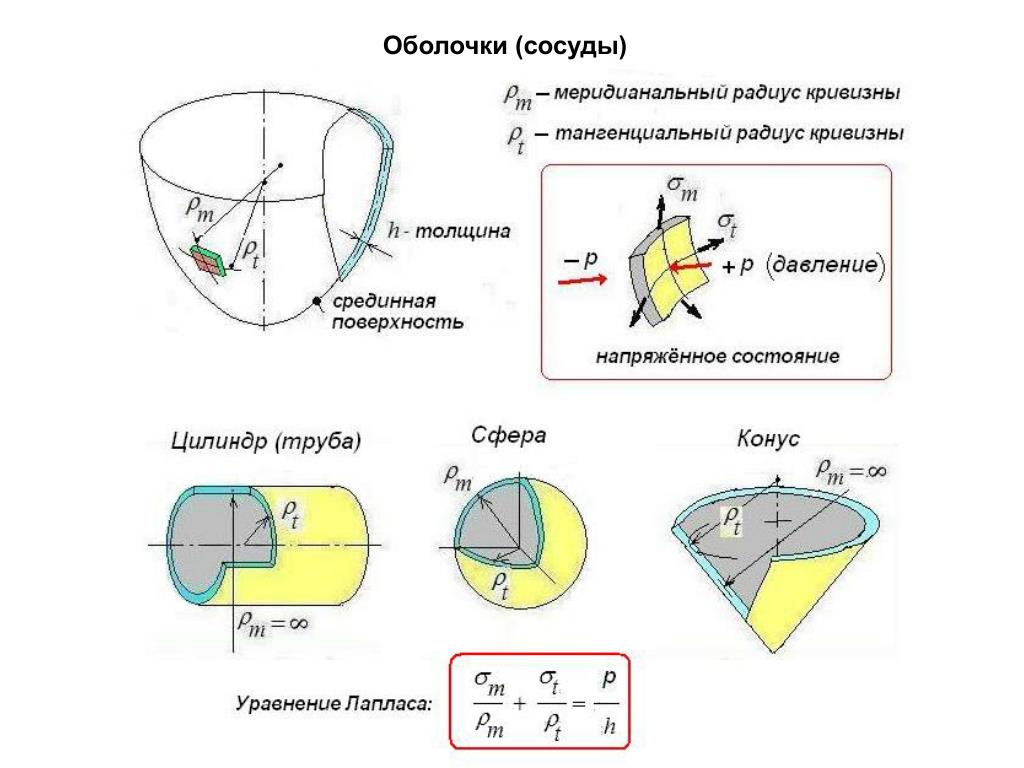

  6. Оболочки (сосуды)

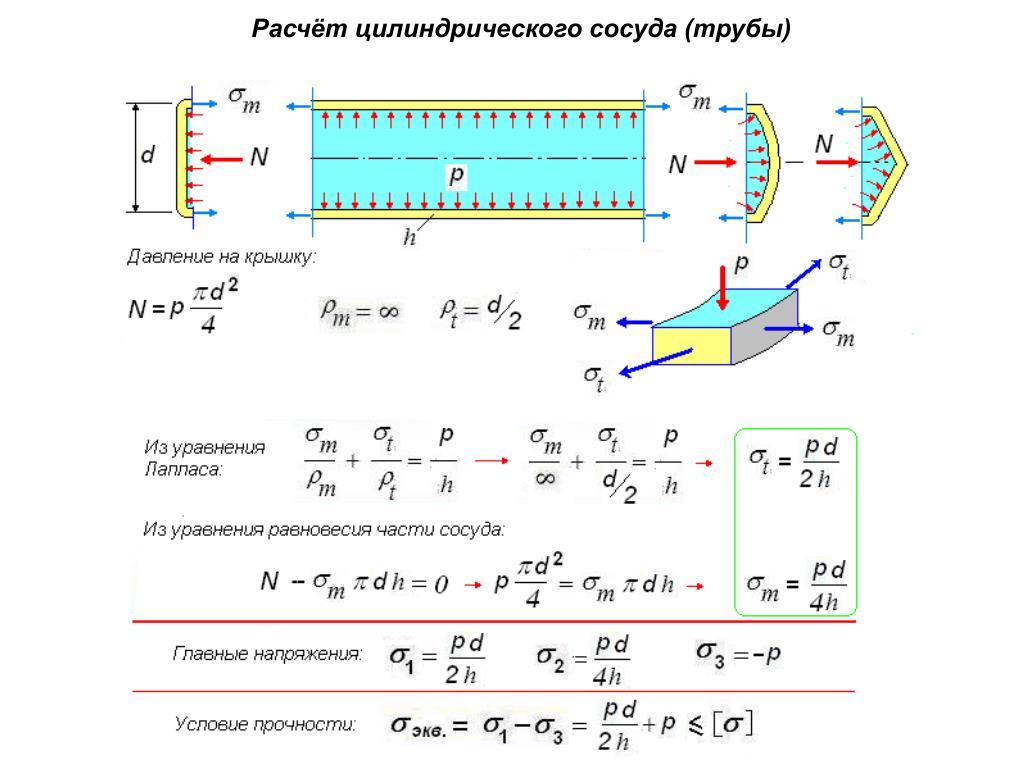

  7. Расчёт цилиндрического сосуда (трубы)

  8. Неразъёмные соединения: 1. Заклёпочные

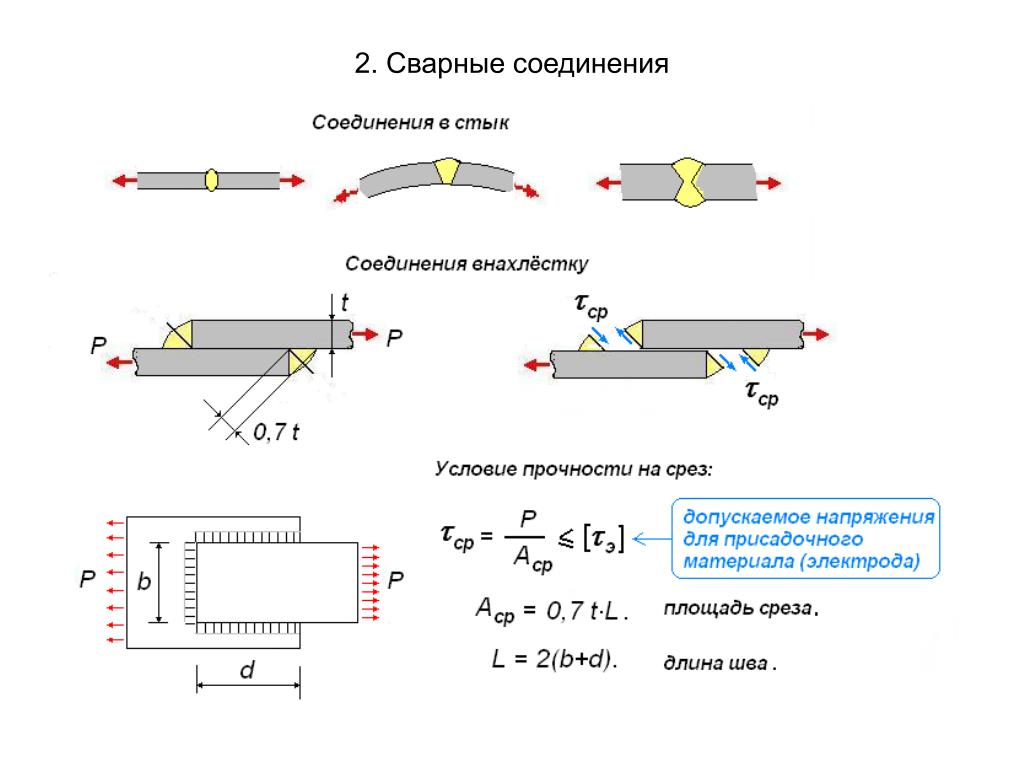

  9. 2. Сварные соединения

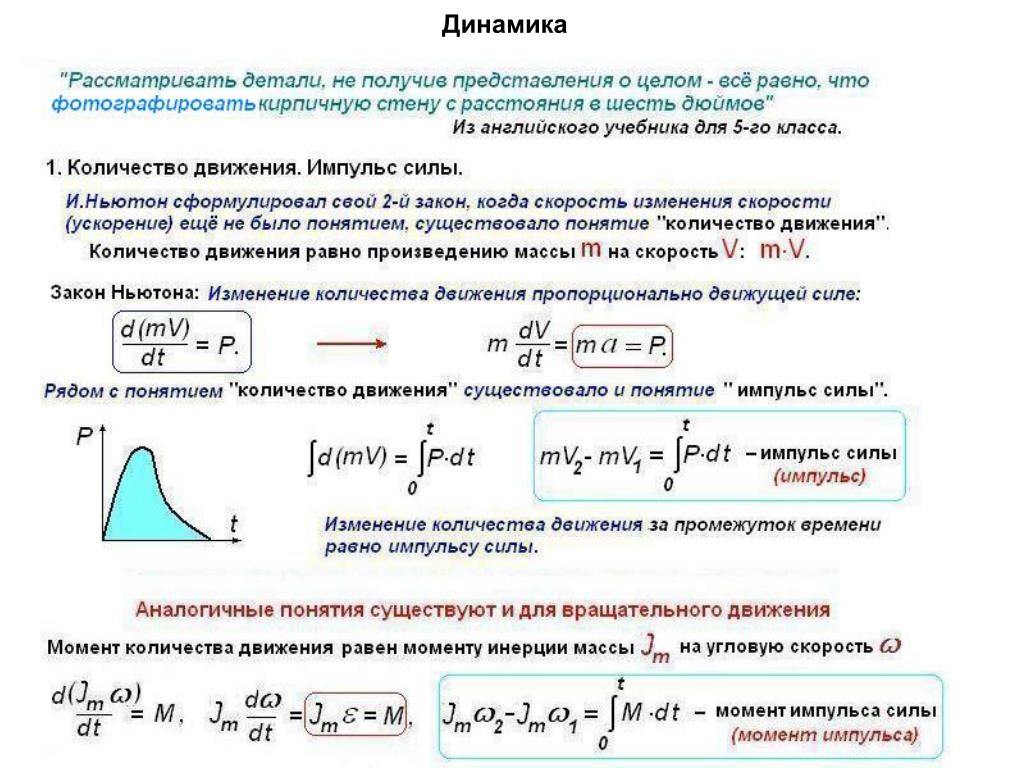

  10. Динамика

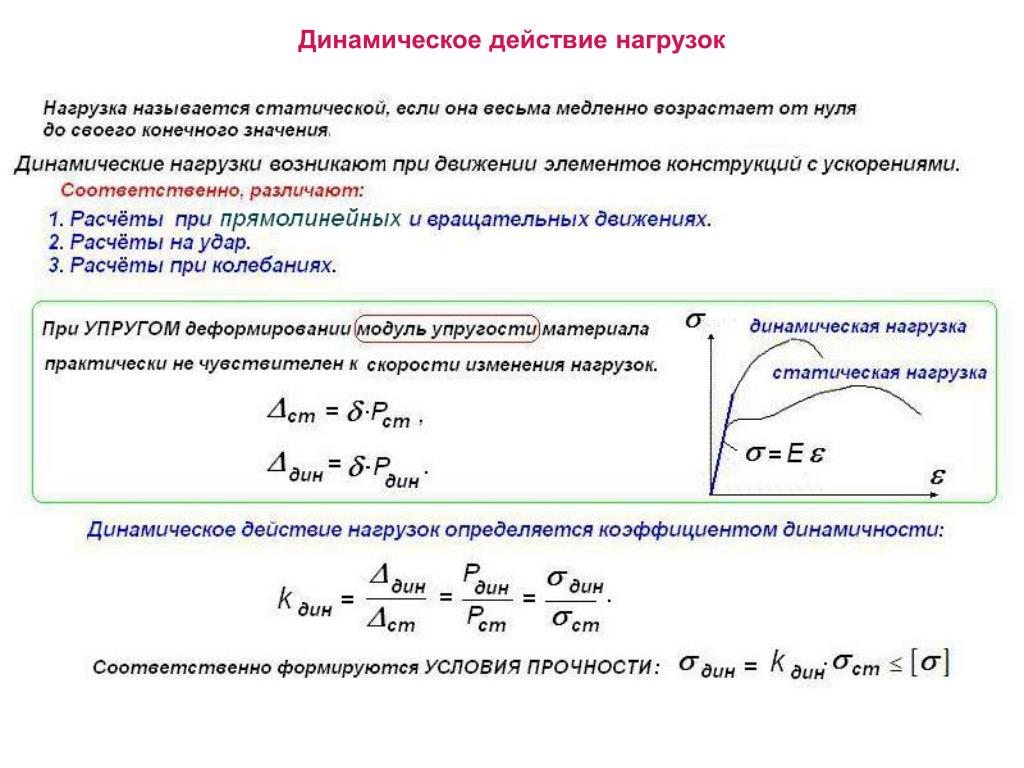

  11. Динамическое действие нагрузок

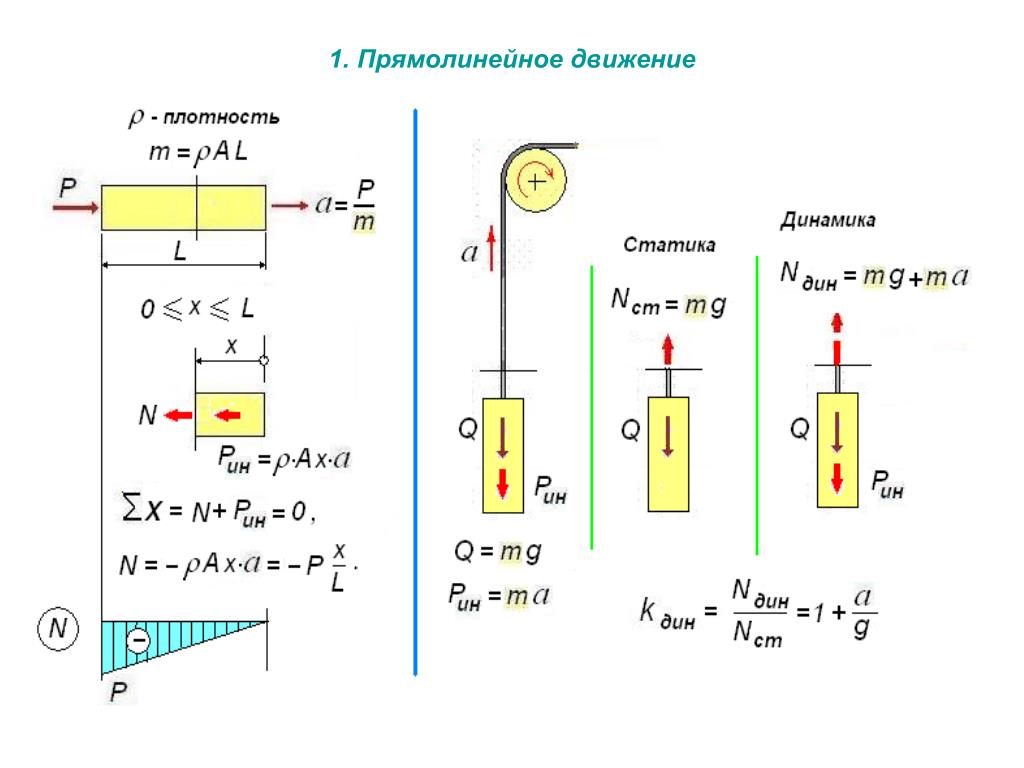

  12. 1. Прямолинейное движение

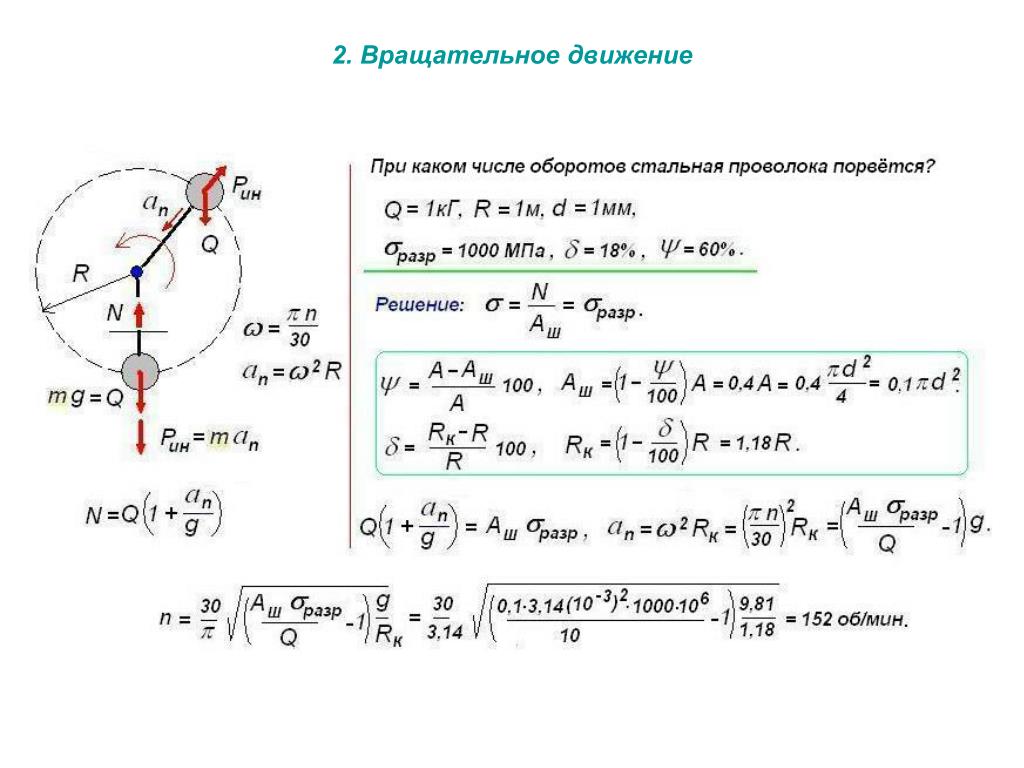

  13. 2. Вращательное движение

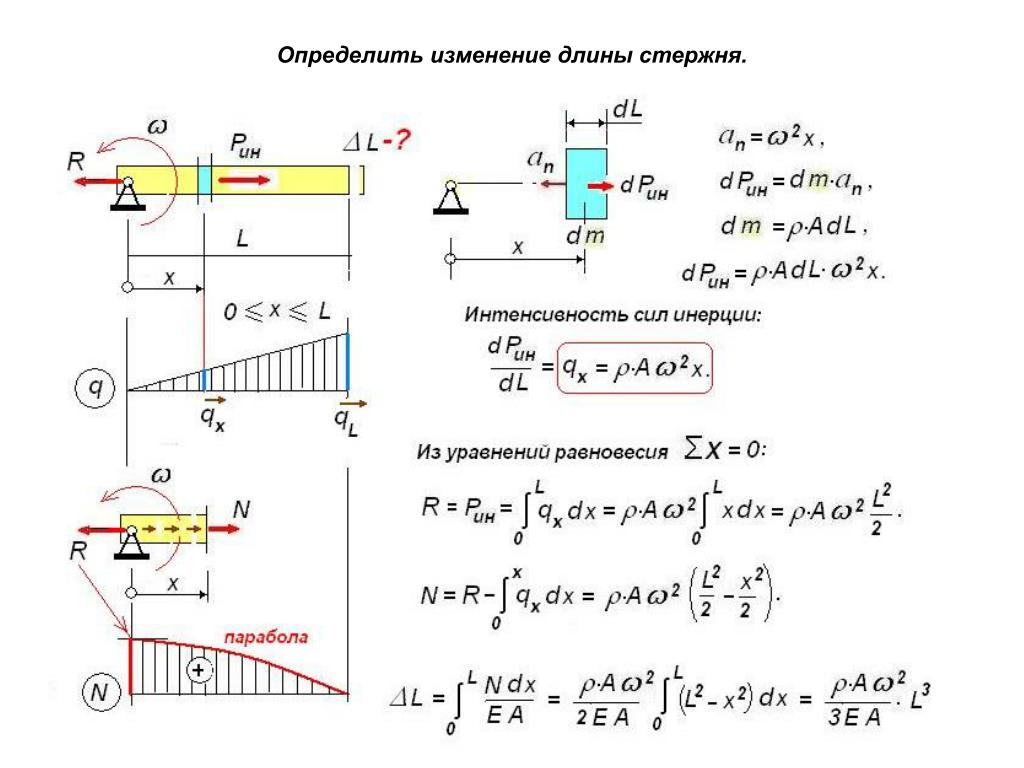

  14. Определить изменение длины стержня.

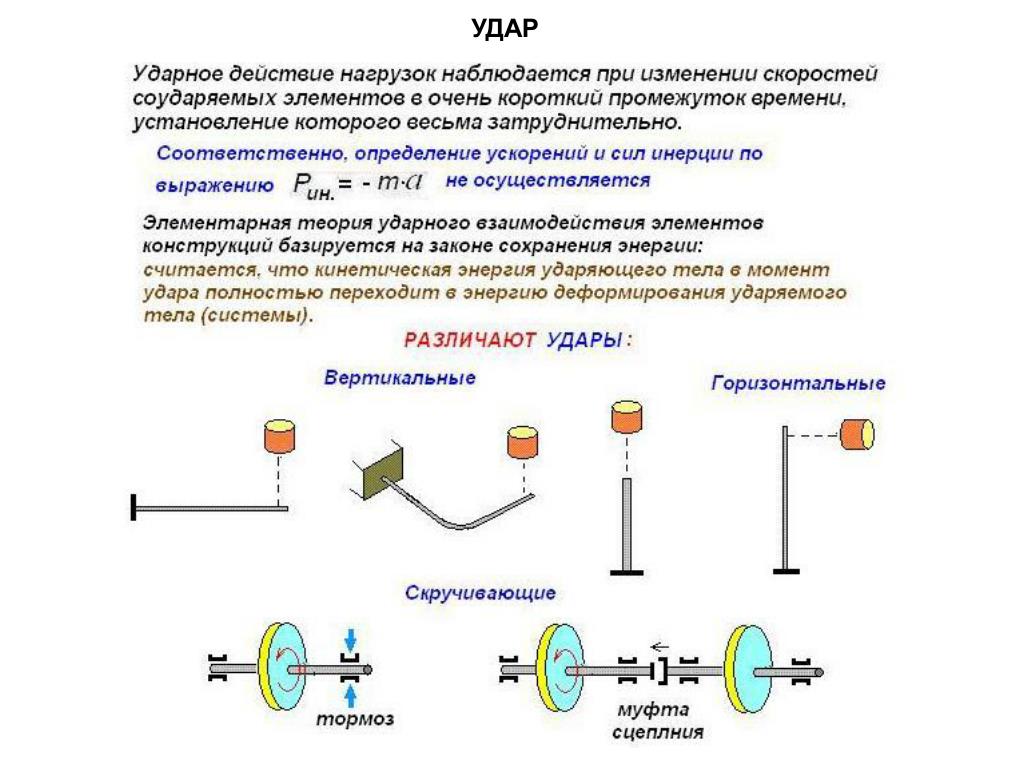

  15. УДАР

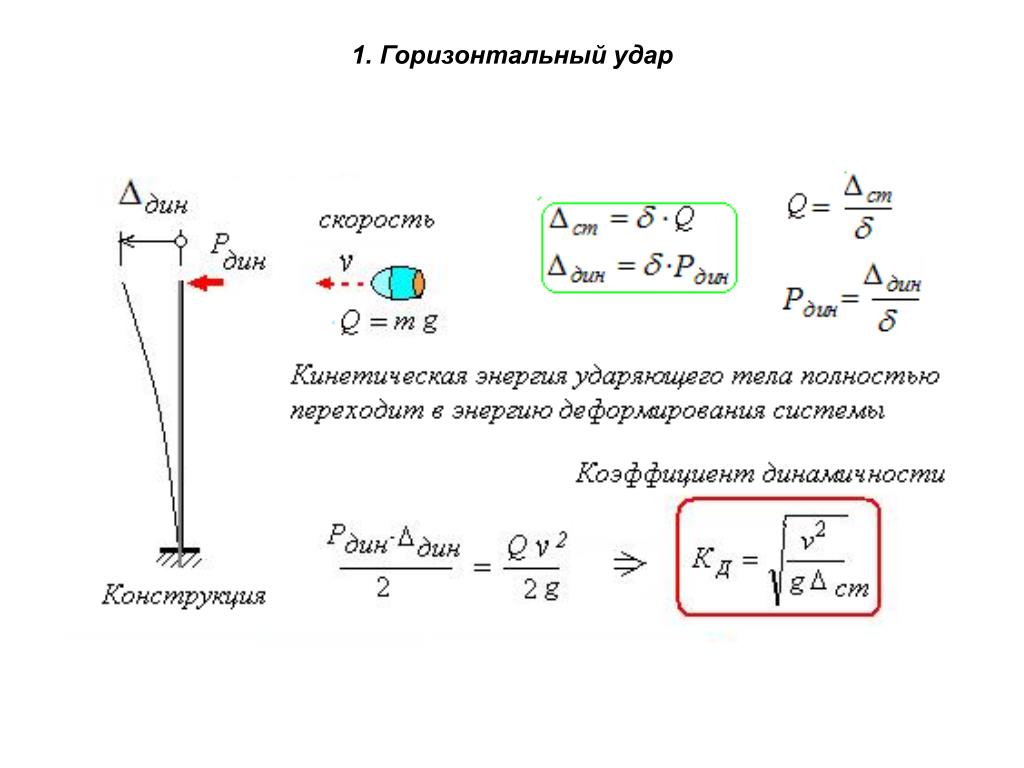

  16. 1. Горизонтальный удар

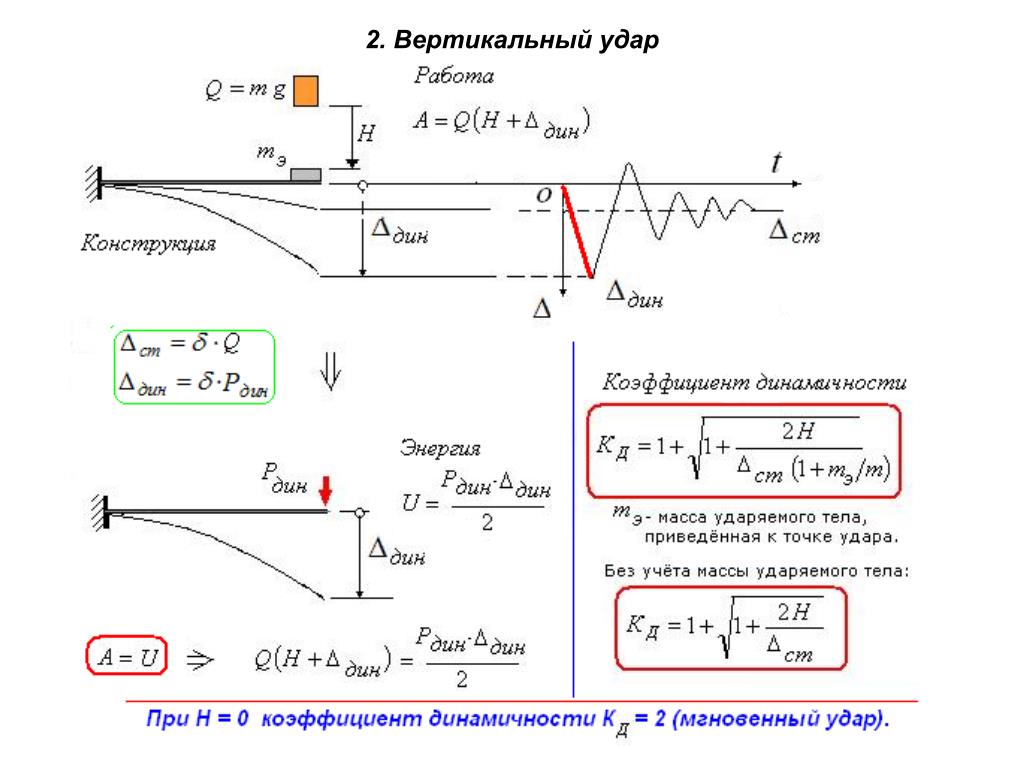

  17. 2. Вертикальный удар

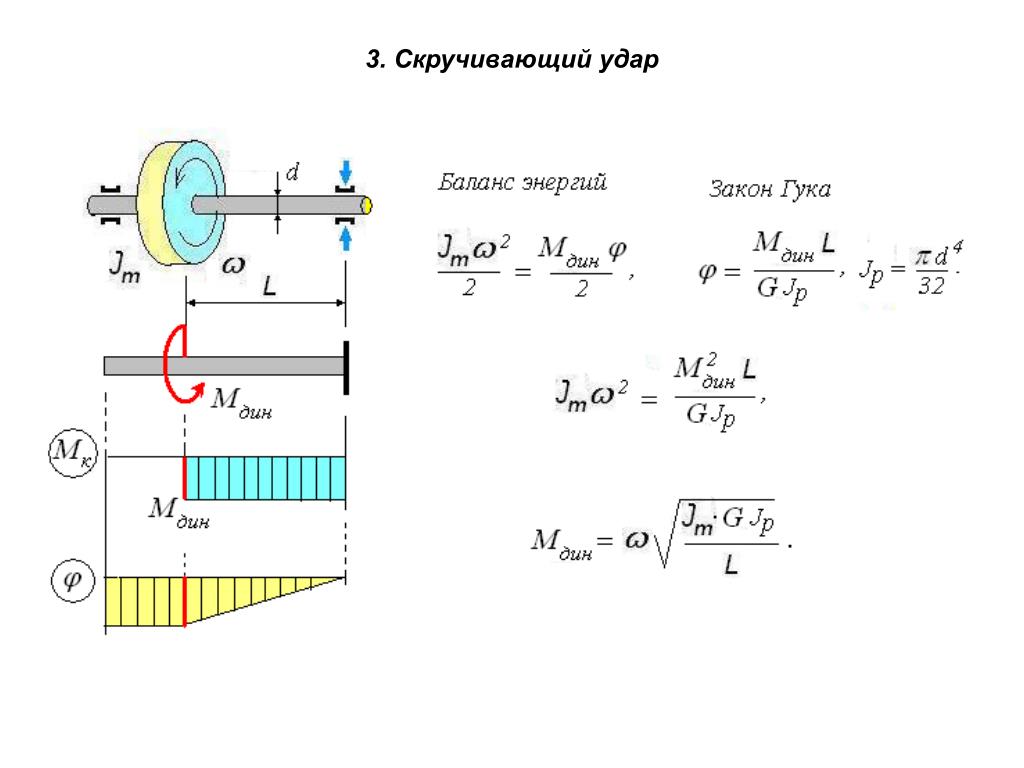

  18. 3. Скручивающий удар

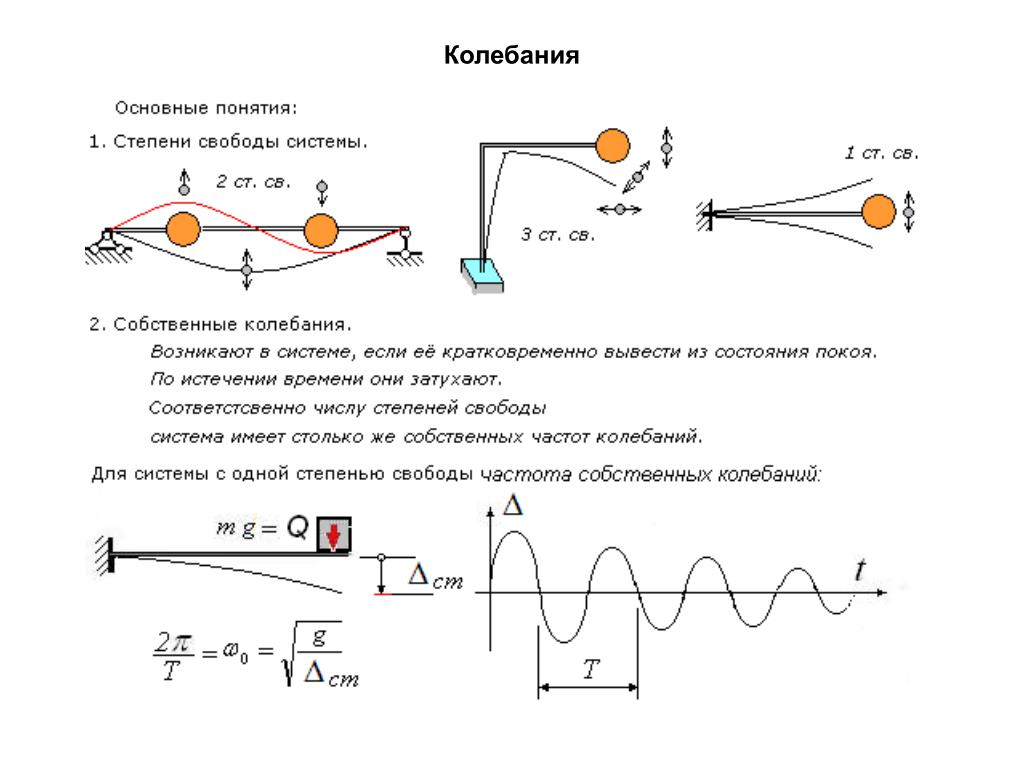

  19. Колебания
