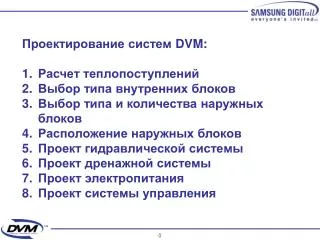

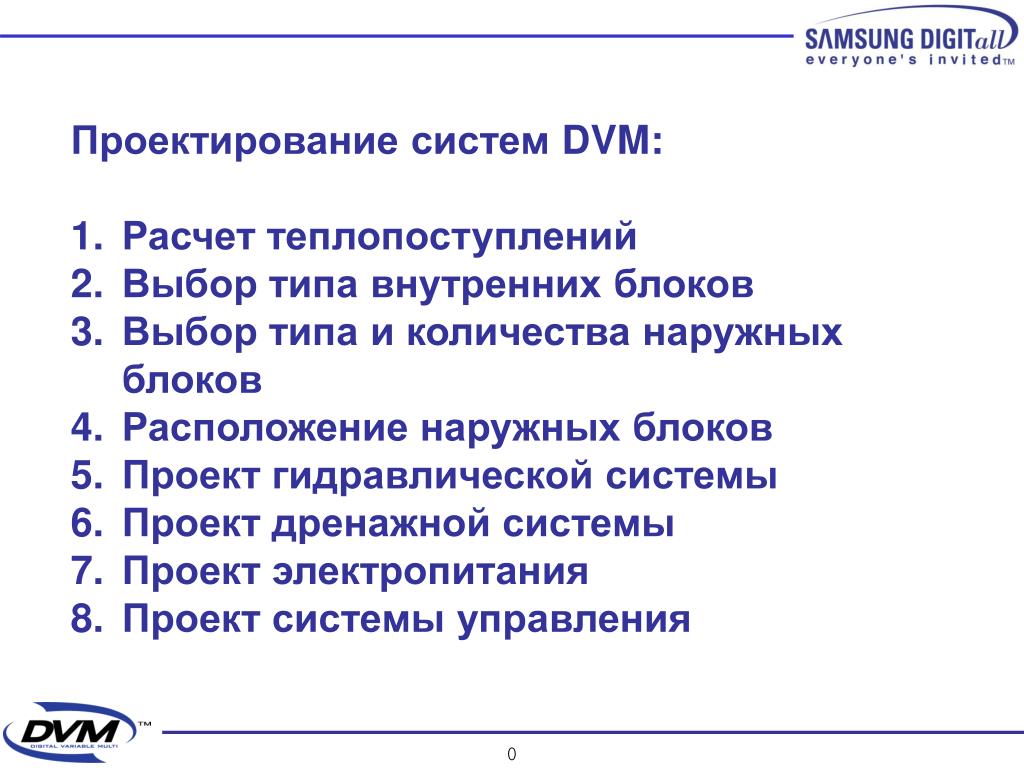

  1. Проектирование систем DVM: • Расчет теплопоступлений • Выбор типа внутренних блоков • Выбор типа и количества наружных блоков • Расположение наружных блоков • Проект гидравлической системы • Проект дренажной системы • Проект электропитания • Проект системы управления

  2. Проектирование гидравлической и дренажной системы Программа подбора оборудования “SSETDraw”

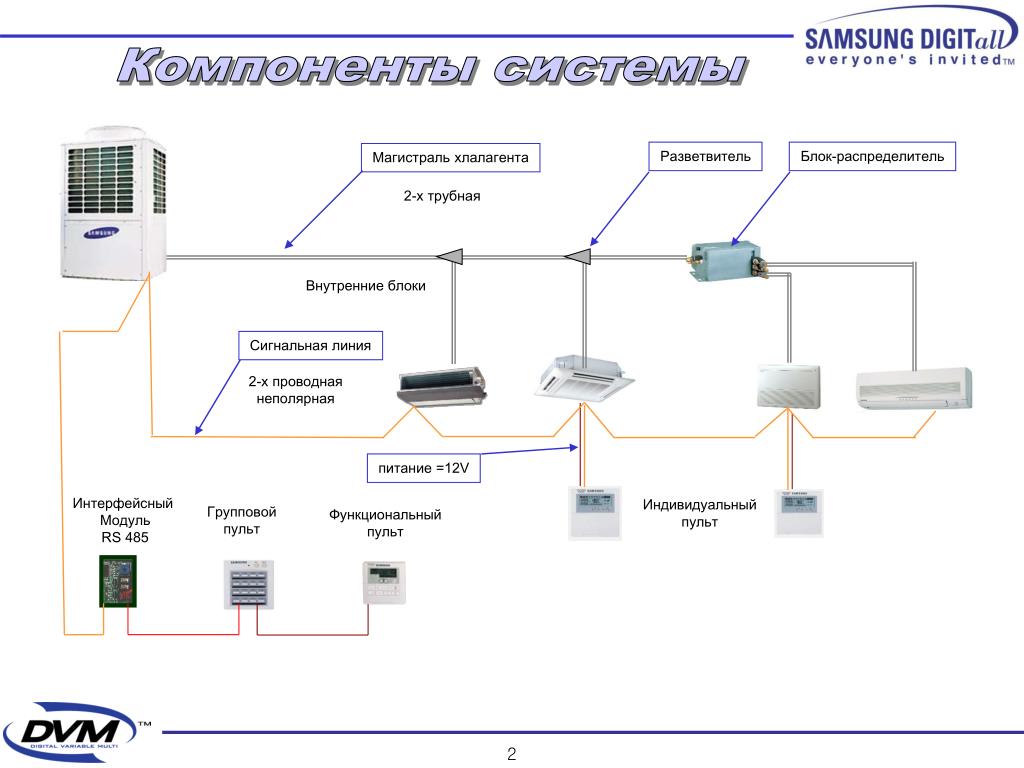

  3. Компоненты системы Разветвитель Блок-распределитель Магистраль хлалагента 2-х трубная Внутренние блоки Сигнальная линия 2-х проводная неполярная питание =12V Интерфейсный Модуль RS 485 Индивидуальный пульт Групповой пульт Функциональный пульт

  4. Магистраль хладагента Mini DVM 4,5,6 HP a b e g d f Н(H’) c h

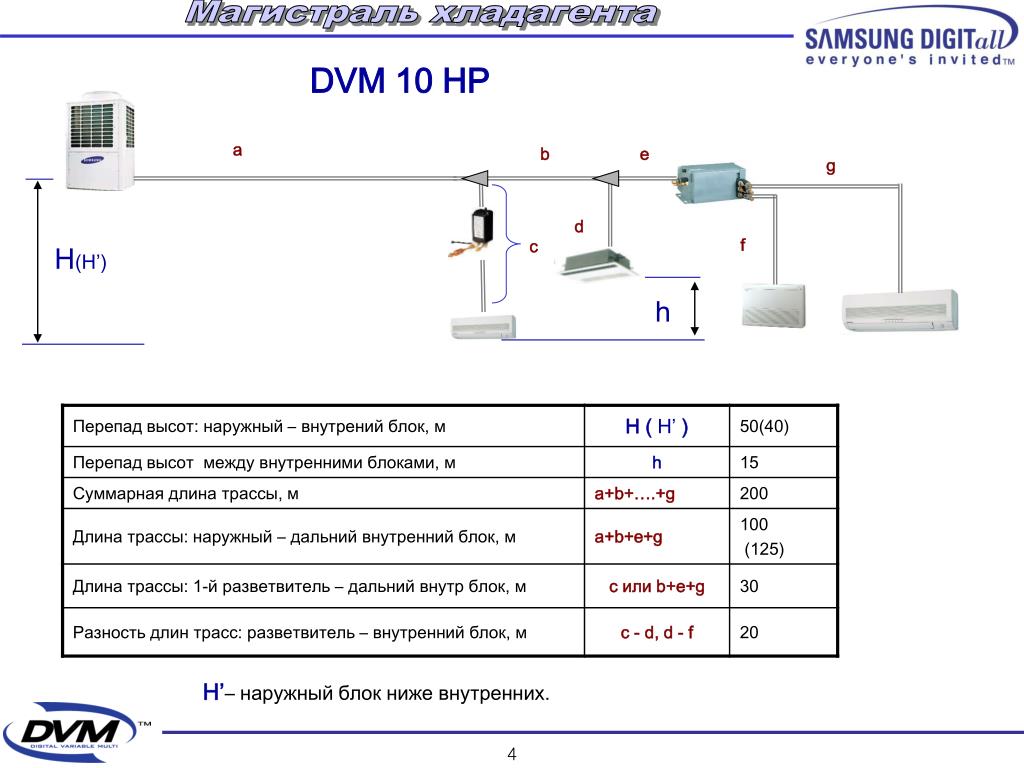

  5. Магистраль хладагента DVM 10 HP a b e g d f c Н(H’) h H’– наружный блок ниже внутренних.

  6. Магистраль хладагента DVMplus 14/.../20HP + 22HP a b e g d f c Н(H’) h H’– наружный блок ниже внутренних.

  7. Магистраль хладагента DVMplus 24/.../30HP 2м b e a g d f c Н(H’) h

  8. Расчет эквивалентной длины магистрали Пример: Фактическая длина – 80м Диаметр фреонопровода – 28.58мм Поворот магистрали – 25шт Lэкв = 80+0.5х25 =92,5м.

  9. Коррекция производительности по длине магистрали Перепад высот Длина магистрали

  10. Дозаправка хладагента Q(кг) = (0,20хL1 )+(0,14 x L2 )+(0,08 x L3 )+(0,05 x L4) +(Nх0,02) -A N: количество установленных MCU RVMH 100, RVMR 100 = 1,1кг (заводская заправка магистрали) В случае применения распределителя MXD или MCU-4ECEV (c ЭРВ) : + 0,01кг/м. на трассе Распределитель-ВБ.

  11. Выбор трубопроводов, разветвителей

  12. Выбор разветвителя Разветвитель (Refnet) MXJ-Y2209A MXJ-Y3112A MXJ-Y4122A Термоизоляция : : Высокое и низкое давление - Охлаждение : - Обогрев Высокое и низкое давление Комплект: высокое и низкое давление

  13. Выбор разветвителя Выбор первого разветвителя: по присоединительному размеру наружного блока.

  14. Тип разветвителя Суммарная произв внутренних блоков Высокое давление Низкое давление MXJ-Y2209A Менее 16 кВт MXJ-Y3112A От 16 до 35 кВт Более 35 кВт MXJ-Y4122A Выбор разветвителя Выбор последующих разветвителей: по суммарной производительности внутренних блоков, подключенных после данного разветвителя ■

  15. Выбор разветвителя Пример выбора разветвителей 19,2 кВт 12,2 кВт 24,4 кВт RVMH100GAM3 AVMGH 052 AVMFH 070 AVMGH 052 AVMFH 070 MXJ-2209A MXJ-3112A MXJ-3112A

  16. Выбор коллектора Коллектор на 4 и 8 ответвлений MXJ-H3119A MXJ-H4119A Ответвления после коллектор не допускаются.

  17. Выбор фреонопровода Выбор диаметра трубопровода : разветвитель – внутренний блок

  18. Монтаж рефнетов и коллекторов Требования к термоизоляции: • Толщина изоляции увеличивается на один типоразмер: • Монтаж в помещениях или районах повышенной влажности • При монтаже магистралей вплотную:

  19. Монтаж рефнетов и коллекторов Монтаж коллекторов Монтаж рефнетов

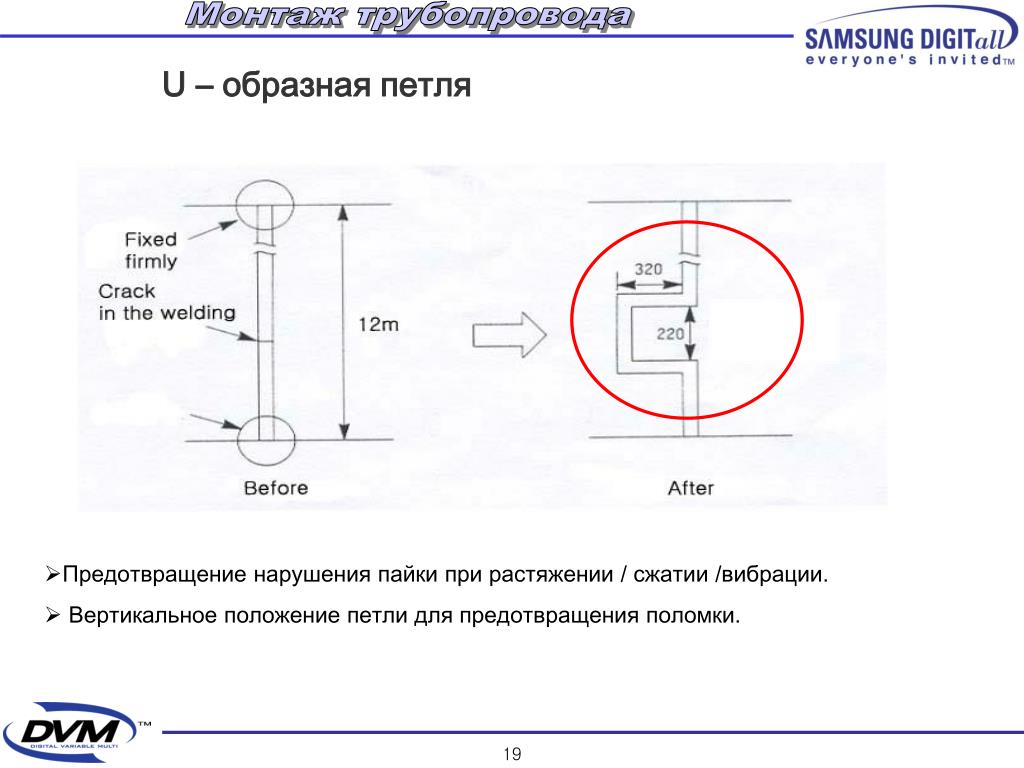

  20. Монтаж трубопровода U – образная петля • Предотвращение нарушения пайки при растяжении / сжатии /вибрации. • Вертикальное положение петли для предотвращения поломки.

  21. Монтаж трубопровода Крепление: Не сжимать изоляцию в месте крепления

  22. Монтаж трубопровода 1 ) Пайка под азотом Пайка под азотом Пайка без азота Расход азота не более 0,05 м.куб/ч.

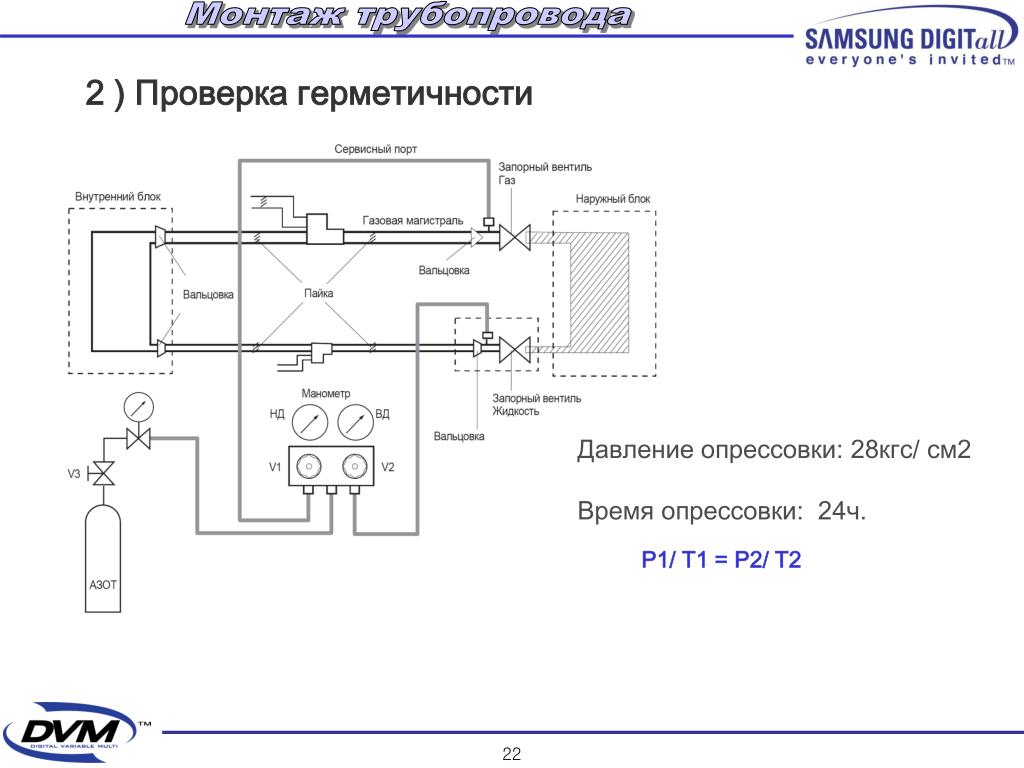

  23. Монтаж трубопровода 2 ) Проверка герметичности Давление опрессовки: 28кгс/ см2 Время опрессовки: 24ч. P1/ T1 = P2/ T2

  24. Монтаж трубопровода 3 ) Вакуумирование Вакуумирования: до достижениядавления -1кгс/ см2 Далее вакуумирование в течение 2ч. Проверка наличия влаги в течение 1ч.

  25. Дренажная система

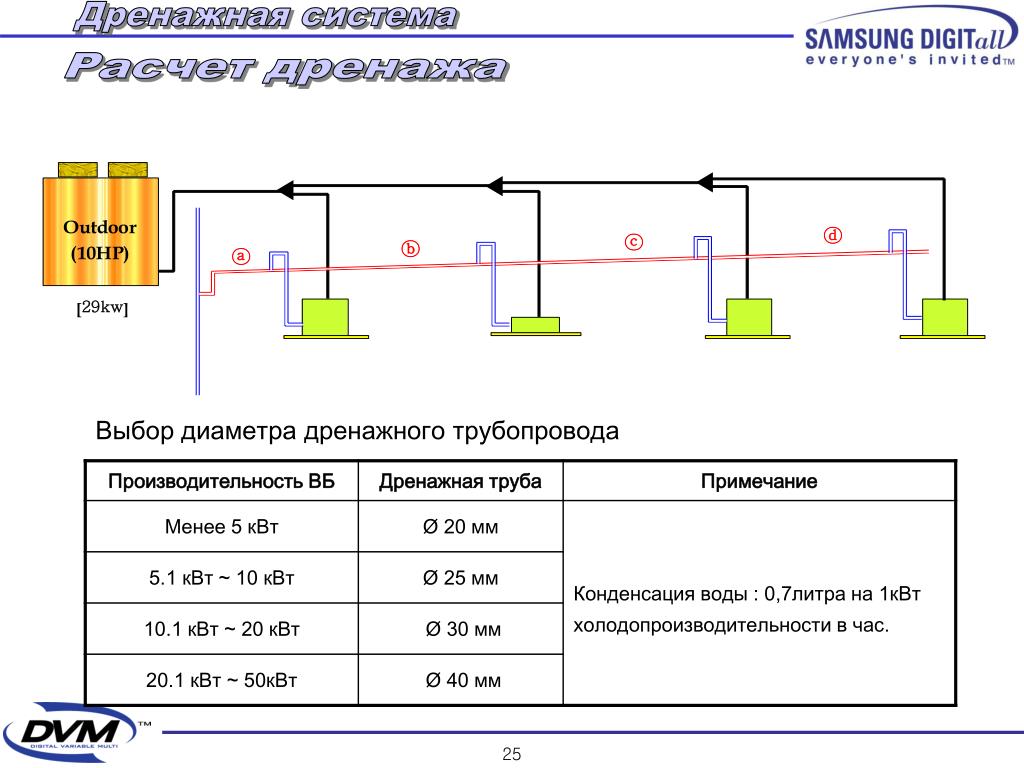

  26. Дренажная система Расчет дренажа Выбор диаметра дренажного трубопровода

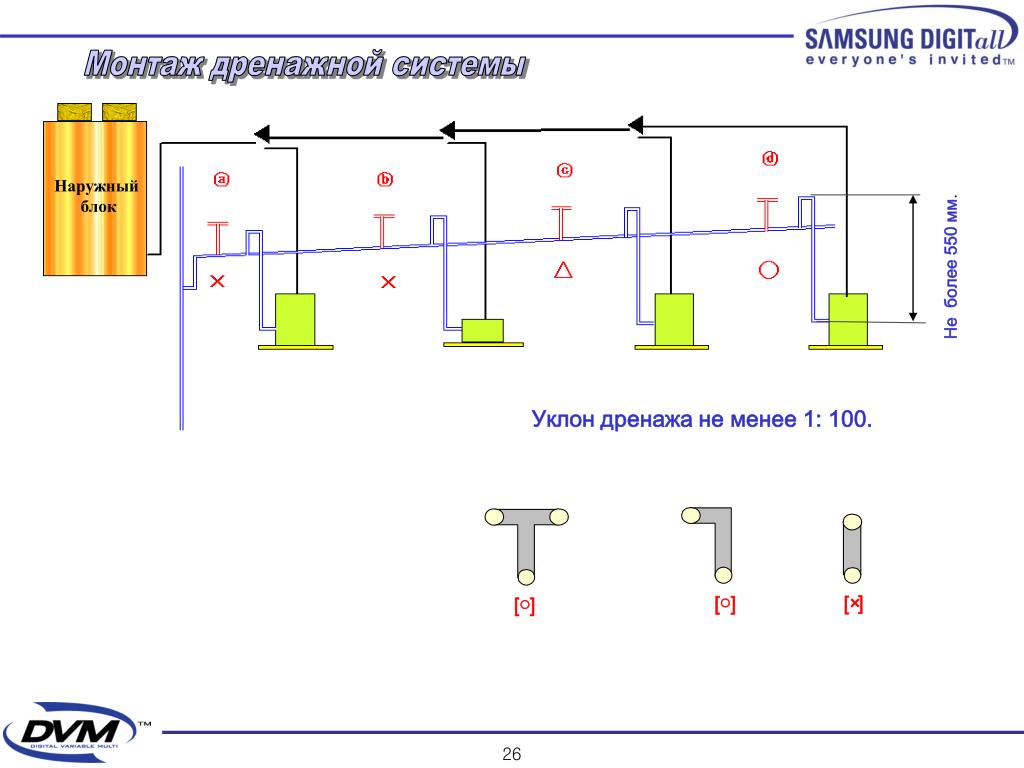

  27. [ ○ ] ] × [ [ ○ ] Монтаж дренажной системы Наружный блок Не более 550 мм. Уклон дренажа не менее 1: 100.

  28. Монтаж дренажной системы Кассетный внутренний блок Канальный внутренний блок Настенный внутренний блок

  29. Линия питания DVM Линия питания НБ – ВБ : 1,25 мм < 10НР 2,2 мм > 10HP. Минимальное расстояние между линией питания и связи – 50мм Дисбаланс фаз: не более 4%. Сопротивление линии заземления не более 100 Ом.

  30. Линия питания DVM Наружный блок Внутренний блок Ошибочная подача фазового напряжения 380В вместо N ведет к выходу из строя элементов управления наружного блока.

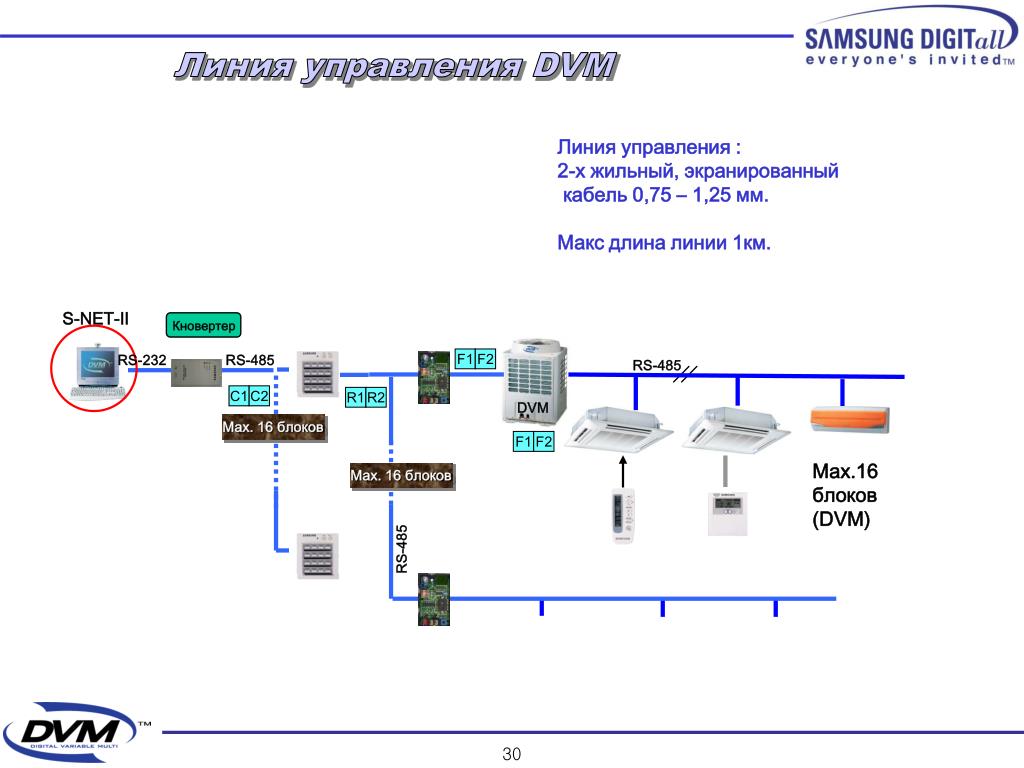

  31. R1 F1 F1 C1 C2 R2 F2 F2 DVM Линия управления DVM Линия управления : 2-х жильный, экранированный кабель 0,75 – 1,25 мм. Макс длина линии 1км. S-NET-II Кновертер RS-232 RS-485 RS-485 Max. 16 блоков Max.16 блоков (DVM) Max. 16 блоков RS-485
