软交换设备配置与维护. 第二章 NGN 网络组网应用. 教. 知识重点 知识难点 建议学时. 目标导航. NGN 网络中主要设备的介绍。 NGN 网络的典型组网案例介绍。. 知识重点. 软交换核心控制设备的作用。 几种典型组网的解决方案 。. 知识难点. 6 学时. 建议学时. 2.1 NGN 网络中主要设备 2.2 NGN 网络组网典型解决方案. 内容解读.
E N D
软交换设备配置与维护 第二章 NGN网络组网应用
教 • 知识重点 • 知识难点 • 建议学时 目标导航

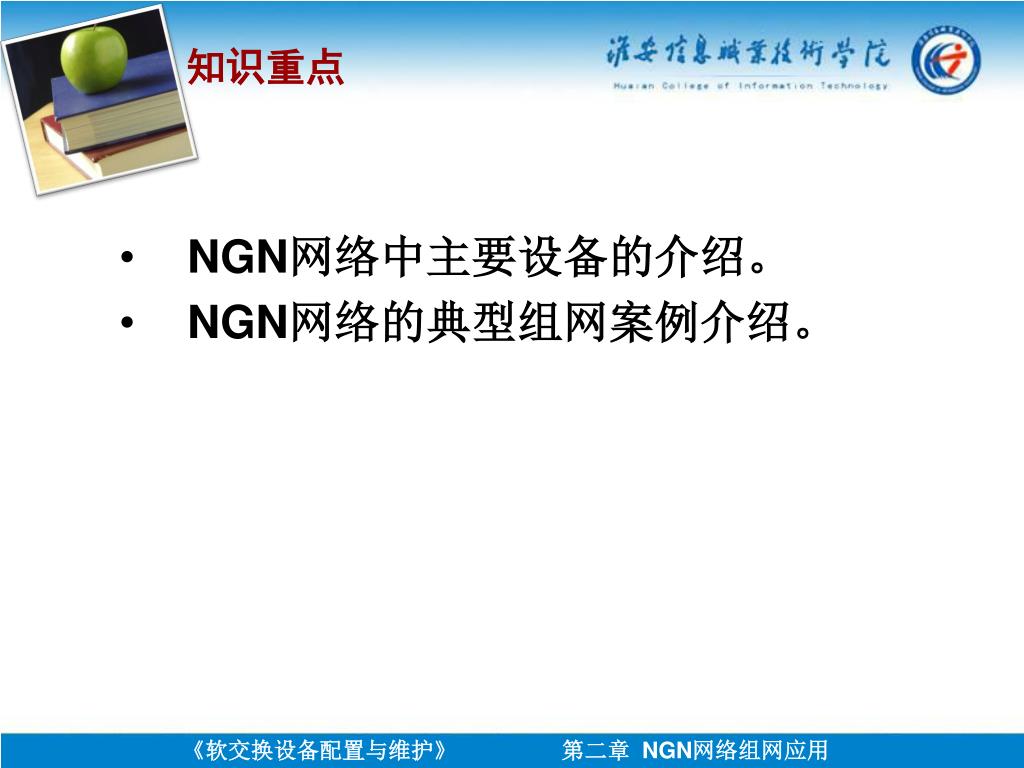

NGN网络中主要设备的介绍。 NGN网络的典型组网案例介绍。 知识重点

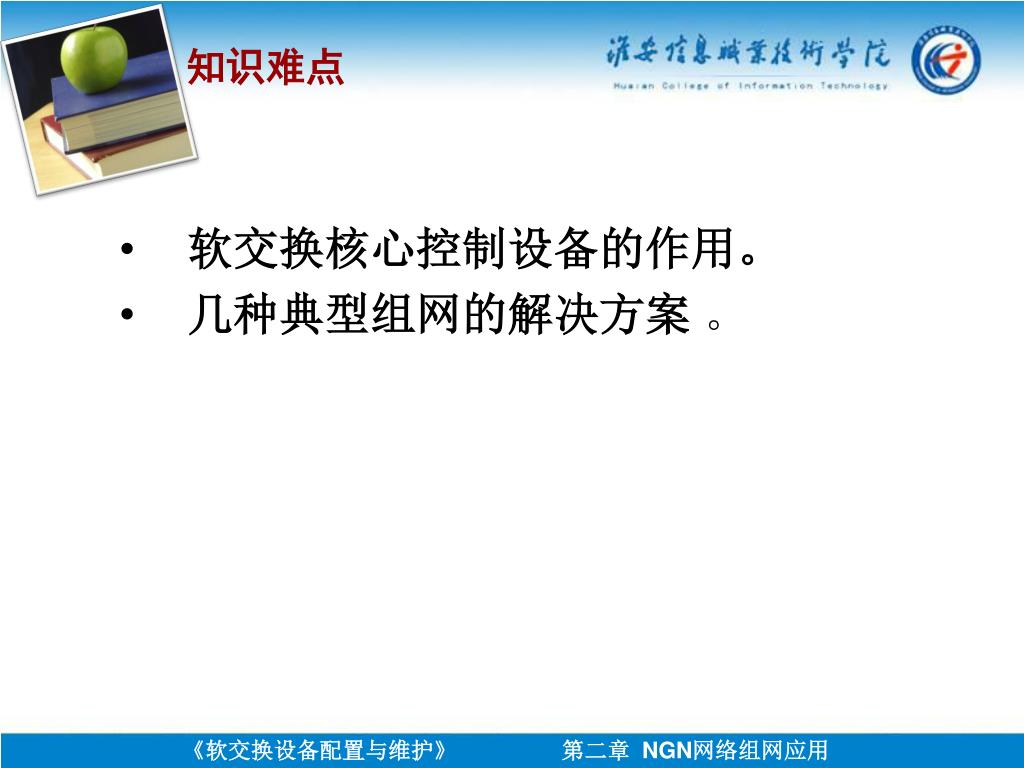

软交换核心控制设备的作用。 几种典型组网的解决方案 。 知识难点
6学时 建议学时
2.1 NGN网络中主要设备 • 2.2 NGN网络组网典型解决方案 内容解读

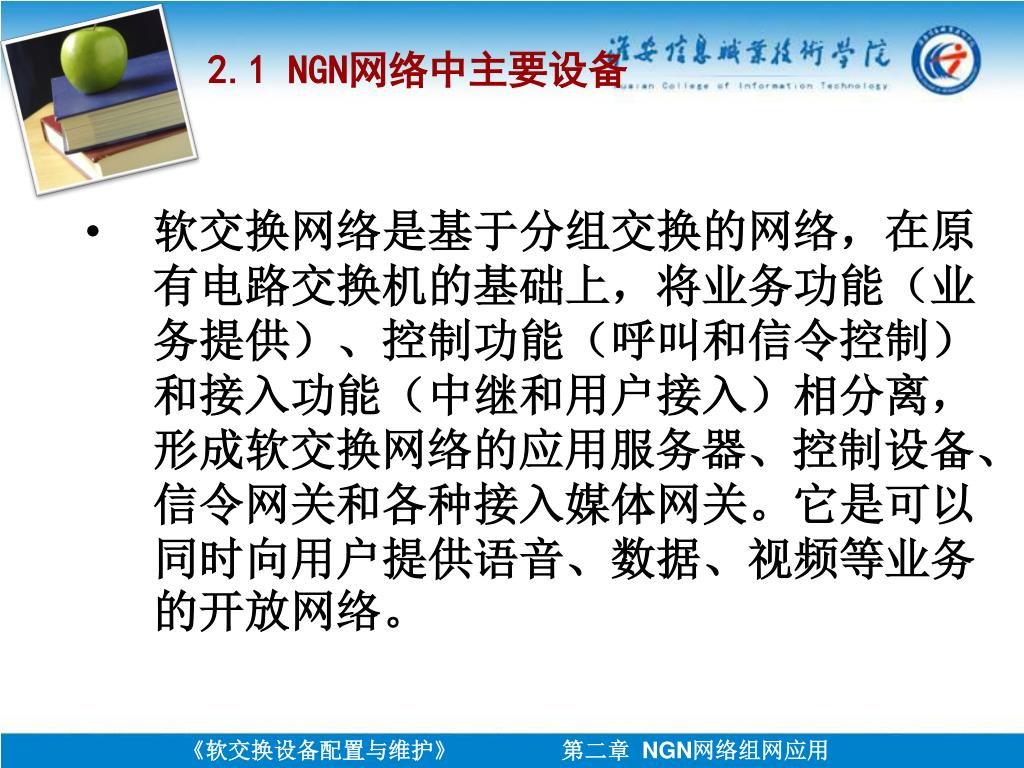

软交换网络是基于分组交换的网络，在原有电路交换机的基础上，将业务功能（业务提供）、控制功能（呼叫和信令控制）和接入功能（中继和用户接入）相分离，形成软交换网络的应用服务器、控制设备、信令网关和各种接入媒体网关。它是可以同时向用户提供语音、数据、视频等业务的开放网络。软交换网络是基于分组交换的网络，在原有电路交换机的基础上，将业务功能（业务提供）、控制功能（呼叫和信令控制）和接入功能（中继和用户接入）相分离，形成软交换网络的应用服务器、控制设备、信令网关和各种接入媒体网关。它是可以同时向用户提供语音、数据、视频等业务的开放网络。 2.1 NGN网络中主要设备

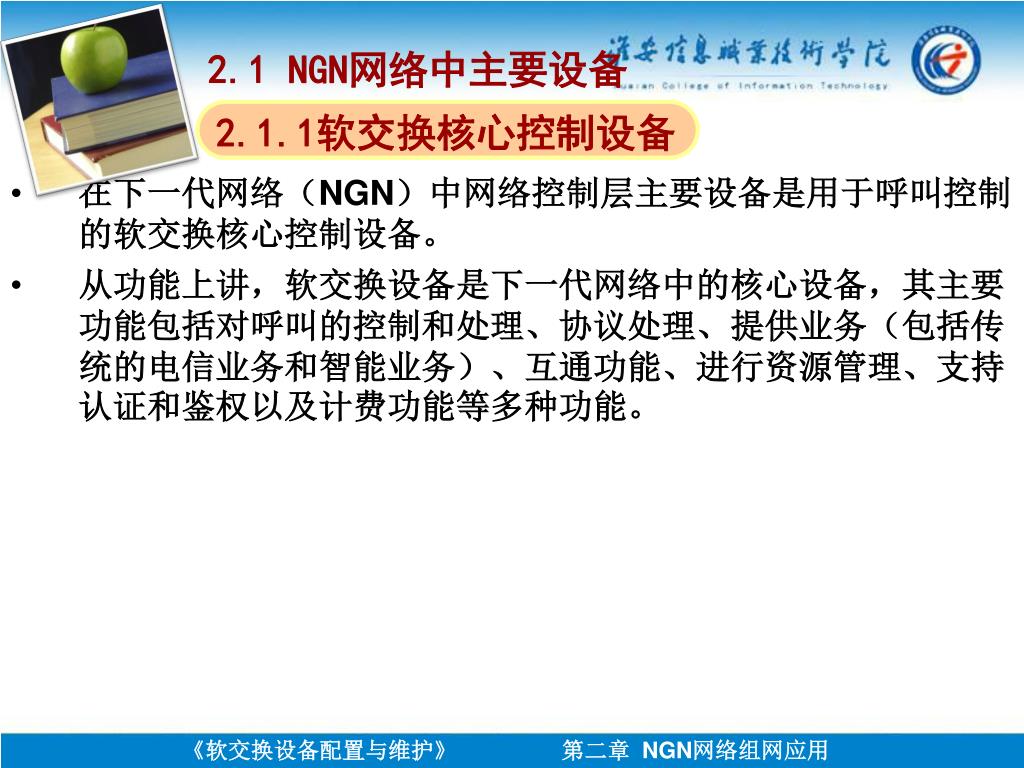

在下一代网络（NGN）中网络控制层主要设备是用于呼叫控制的软交换核心控制设备。在下一代网络（NGN）中网络控制层主要设备是用于呼叫控制的软交换核心控制设备。 从功能上讲，软交换设备是下一代网络中的核心设备，其主要功能包括对呼叫的控制和处理、协议处理、提供业务（包括传统的电信业务和智能业务）、互通功能、进行资源管理、支持认证和鉴权以及计费功能等多种功能。 2.1 NGN网络中主要设备 2.1.1软交换核心控制设备

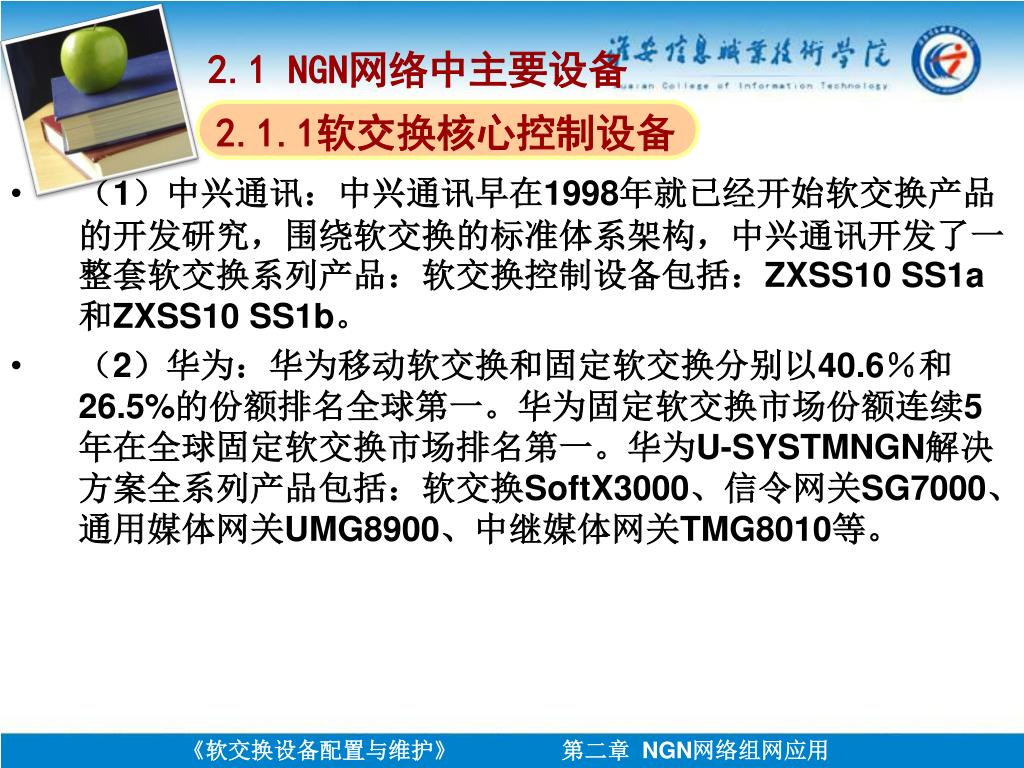

（1）中兴通讯：中兴通讯早在1998年就已经开始软交换产品的开发研究，围绕软交换的标准体系架构，中兴通讯开发了一整套软交换系列产品：软交换控制设备包括：ZXSS10 SS1a和ZXSS10 SS1b。 （2）华为：华为移动软交换和固定软交换分别以40.6％和26.5%的份额排名全球第一。华为固定软交换市场份额连续5年在全球固定软交换市场排名第一。华为U-SYSTMNGN解决方案全系列产品包括：软交换SoftX3000、信令网关SG7000、通用媒体网关UMG8900、中继媒体网关TMG8010等。 2.1 NGN网络中主要设备 2.1.1软交换核心控制设备

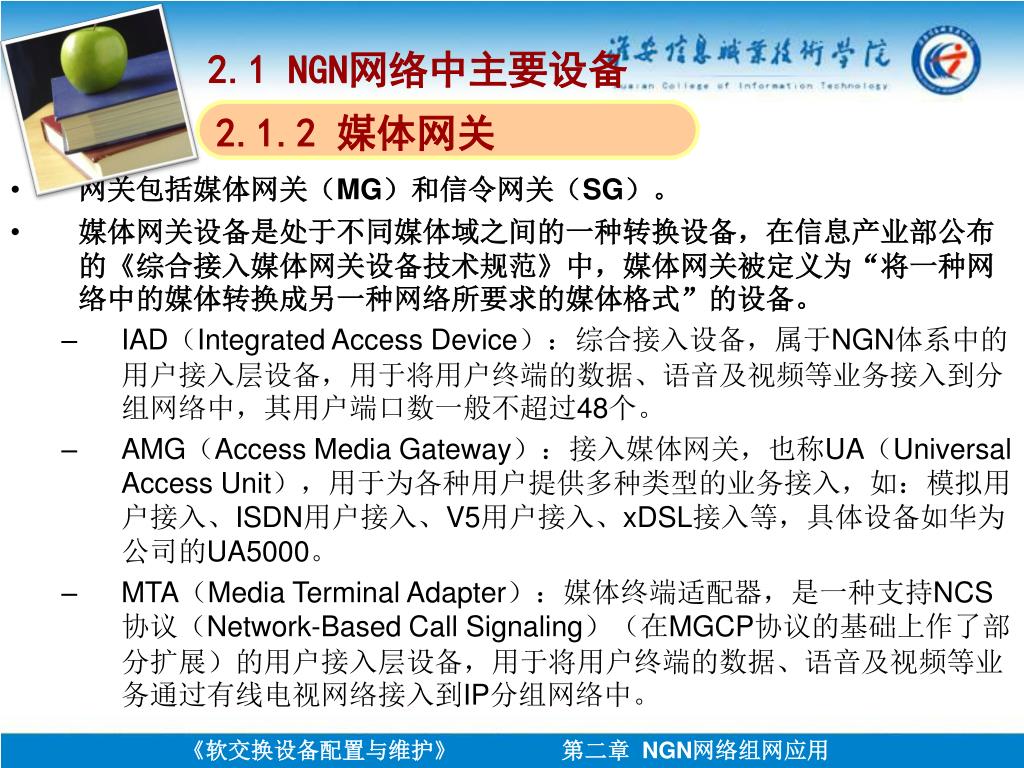

网关包括媒体网关（MG）和信令网关（SG）。 媒体网关设备是处于不同媒体域之间的一种转换设备，在信息产业部公布的《综合接入媒体网关设备技术规范》中，媒体网关被定义为“将一种网络中的媒体转换成另一种网络所要求的媒体格式”的设备。 IAD（Integrated Access Device）：综合接入设备，属于NGN体系中的用户接入层设备，用于将用户终端的数据、语音及视频等业务接入到分组网络中，其用户端口数一般不超过48个。 AMG（Access Media Gateway）：接入媒体网关，也称UA（Universal Access Unit），用于为各种用户提供多种类型的业务接入，如：模拟用户接入、ISDN用户接入、V5用户接入、xDSL接入等，具体设备如华为公司的UA5000。 MTA（Media Terminal Adapter）：媒体终端适配器，是一种支持NCS协议（Network-Based Call Signaling）（在MGCP协议的基础上作了部分扩展）的用户接入层设备，用于将用户终端的数据、语音及视频等业务通过有线电视网络接入到IP分组网络中。 2.1 NGN网络中主要设备 2.1.2 媒体网关

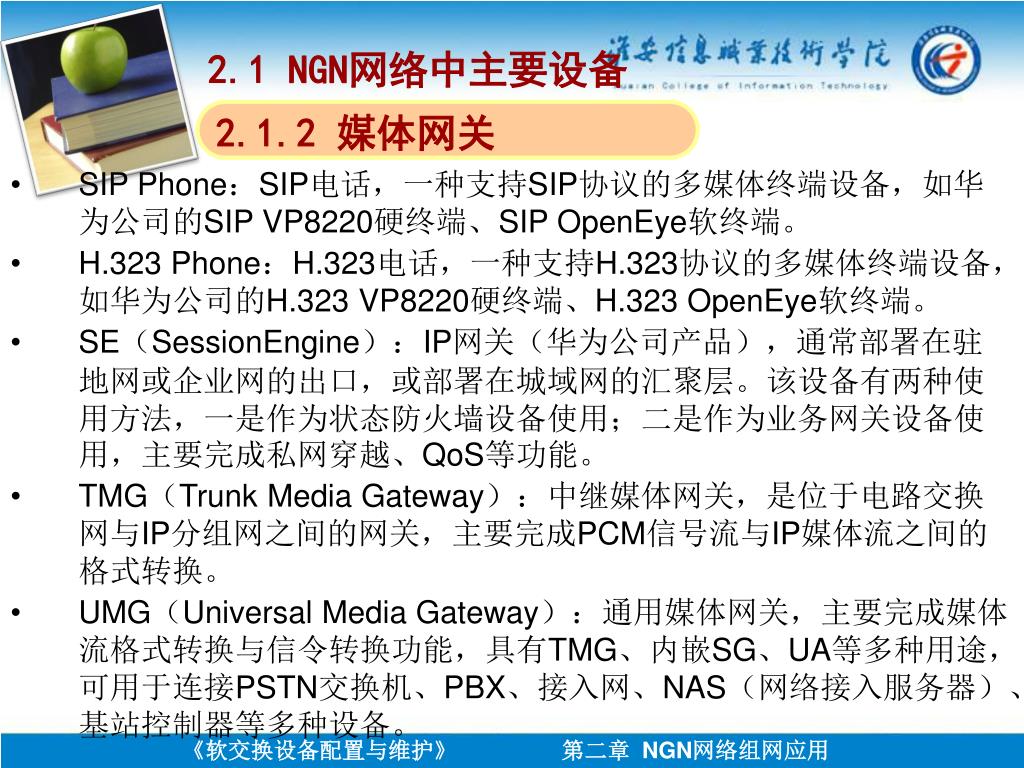

SIP Phone：SIP电话，一种支持SIP协议的多媒体终端设备，如华为公司的SIP VP8220硬终端、SIP OpenEye软终端。 H.323 Phone：H.323电话，一种支持H.323协议的多媒体终端设备，如华为公司的H.323 VP8220硬终端、H.323 OpenEye软终端。 SE（SessionEngine）：IP网关（华为公司产品），通常部署在驻地网或企业网的出口，或部署在城域网的汇聚层。该设备有两种使用方法，一是作为状态防火墙设备使用；二是作为业务网关设备使用，主要完成私网穿越、QoS等功能。 TMG（Trunk Media Gateway）：中继媒体网关，是位于电路交换网与IP分组网之间的网关，主要完成PCM信号流与IP媒体流之间的格式转换。 UMG（Universal Media Gateway）：通用媒体网关，主要完成媒体流格式转换与信令转换功能，具有TMG、内嵌SG、UA等多种用途，可用于连接PSTN交换机、PBX、接入网、NAS（网络接入服务器）、基站控制器等多种设备。 2.1 NGN网络中主要设备 2.1.2 媒体网关
信令网关是接收和发送信令消息的信令代理。是连接No.7（Signaling System No.7）信令网与IP信令网的设备，主要完成PSTN侧的No.7信令与IP网侧的分组信令的转换功能。SG是一个信令代理，能够在IP网络边缘接收/发送SCN（基于电路的网络）内部信令。信令网关中的功能可能包括No.7信令的中继、翻译或终结。 信令网关中要运行SIGTRAN协议。SIGTRAN是IP网络中传递电路交换网中的信令协议栈，它支持标准的原语接口，不需要对现有的No.7信令进行任何修改。 Signaling stream Media stream SS7 M3UA SG IP核心网 H.248/MGCP PSTN SoftSwitch UMG 电路交换网络 分组交换网络 2.1 NGN网络中主要设备 2.1.3信令网关

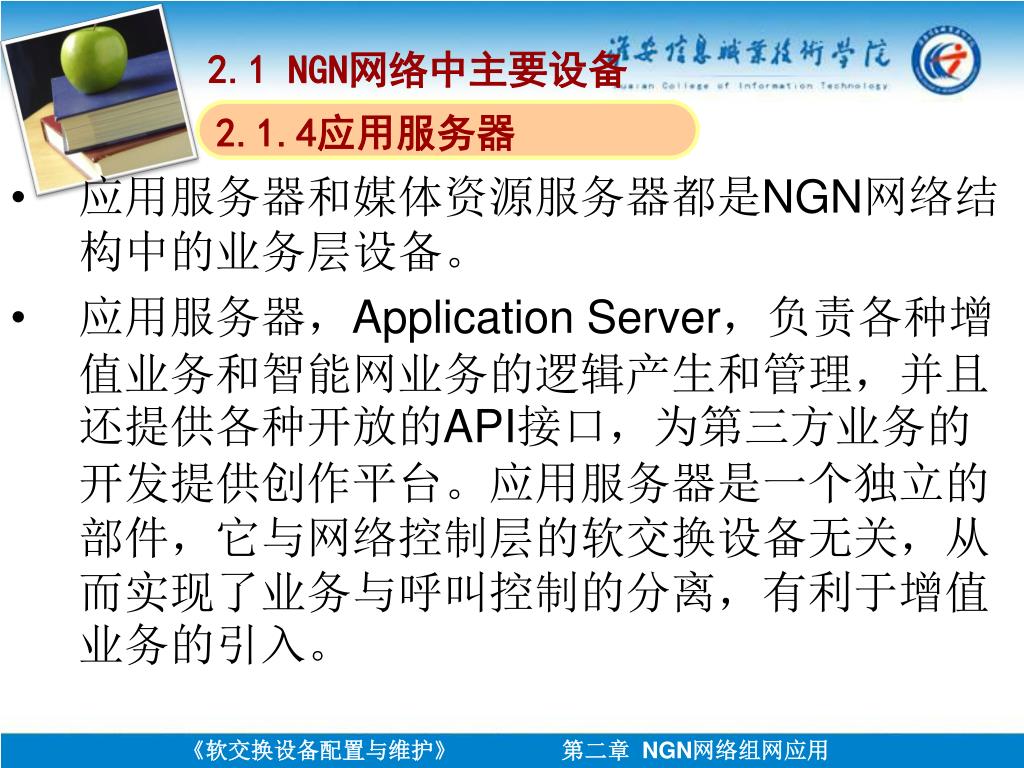

应用服务器和媒体资源服务器都是NGN网络结构中的业务层设备。应用服务器和媒体资源服务器都是NGN网络结构中的业务层设备。 应用服务器，Application Server，负责各种增值业务和智能网业务的逻辑产生和管理，并且还提供各种开放的API接口，为第三方业务的开发提供创作平台。应用服务器是一个独立的部件，它与网络控制层的软交换设备无关，从而实现了业务与呼叫控制的分离，有利于增值业务的引入。 2.1 NGN网络中主要设备 2.1.4应用服务器

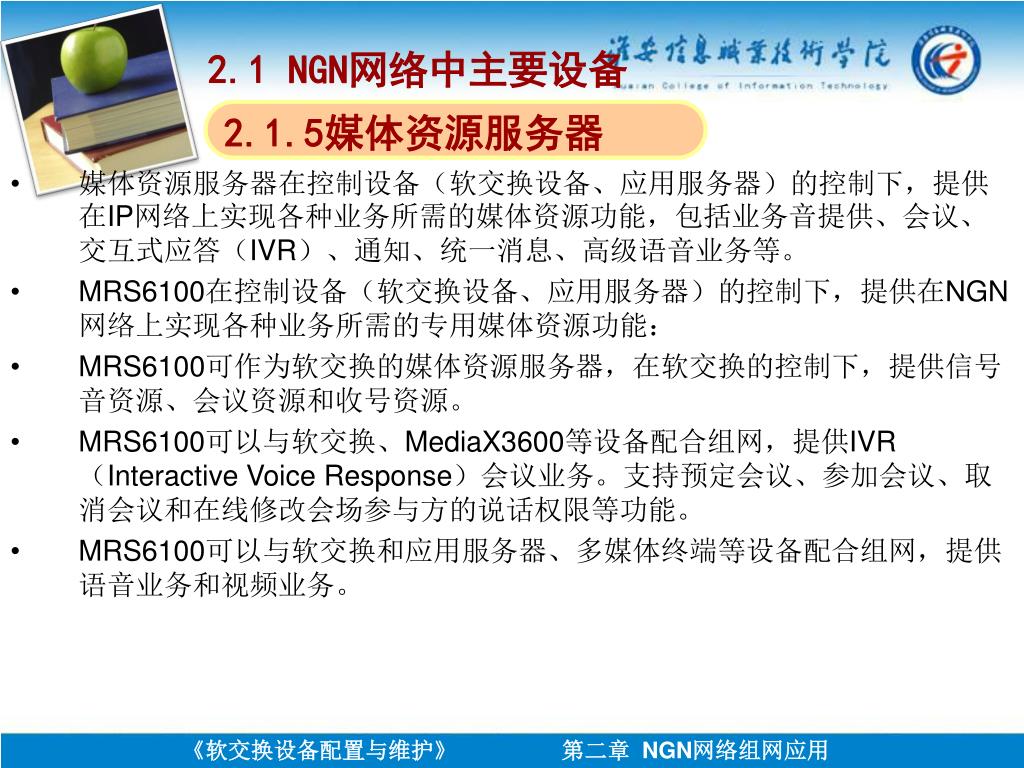

媒体资源服务器在控制设备（软交换设备、应用服务器）的控制下，提供在IP网络上实现各种业务所需的媒体资源功能，包括业务音提供、会议、交互式应答（IVR）、通知、统一消息、高级语音业务等。媒体资源服务器在控制设备（软交换设备、应用服务器）的控制下，提供在IP网络上实现各种业务所需的媒体资源功能，包括业务音提供、会议、交互式应答（IVR）、通知、统一消息、高级语音业务等。 MRS6100在控制设备（软交换设备、应用服务器）的控制下，提供在NGN网络上实现各种业务所需的专用媒体资源功能： MRS6100可作为软交换的媒体资源服务器，在软交换的控制下，提供信号音资源、会议资源和收号资源。 MRS6100可以与软交换、MediaX3600等设备配合组网，提供IVR（Interactive Voice Response）会议业务。支持预定会议、参加会议、取消会议和在线修改会场参与方的说话权限等功能。 MRS6100可以与软交换和应用服务器、多媒体终端等设备配合组网，提供语音业务和视频业务。 2.1 NGN网络中主要设备 2.1.5媒体资源服务器

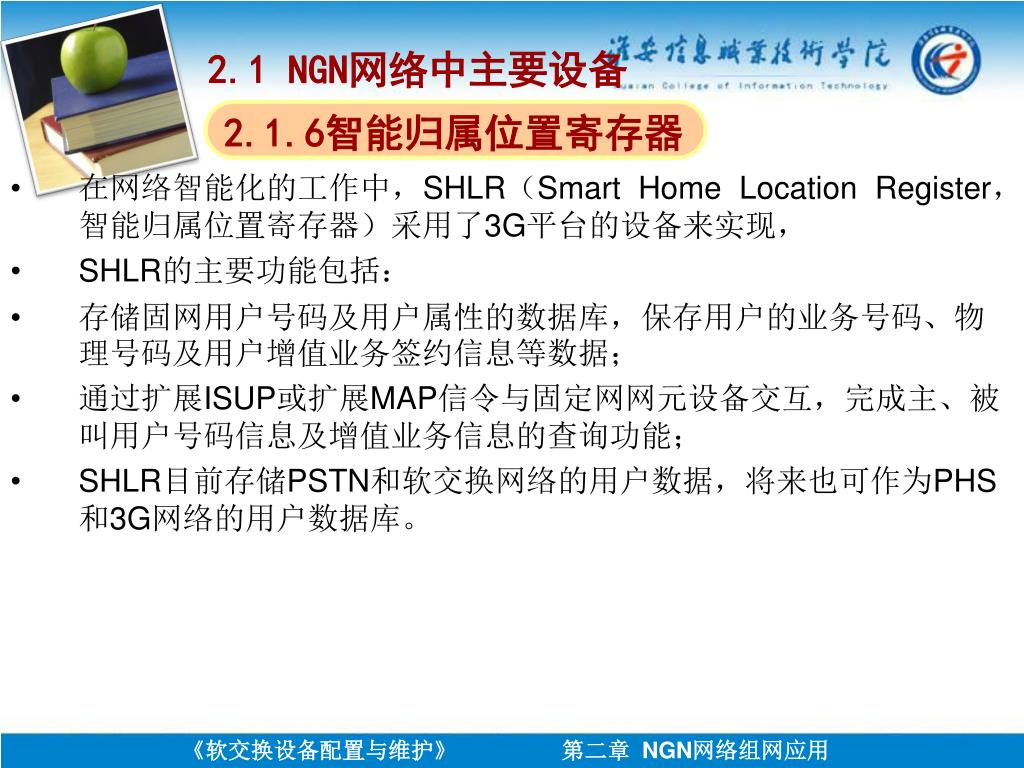

在网络智能化的工作中，SHLR（Smart Home Location Register，智能归属位置寄存器）采用了3G平台的设备来实现， SHLR的主要功能包括： 存储固网用户号码及用户属性的数据库，保存用户的业务号码、物理号码及用户增值业务签约信息等数据； 通过扩展ISUP或扩展MAP信令与固定网网元设备交互，完成主、被叫用户号码信息及增值业务信息的查询功能； SHLR目前存储PSTN和软交换网络的用户数据，将来也可作为PHS和3G网络的用户数据库。 2.1 NGN网络中主要设备 2.1.6智能归属位置寄存器

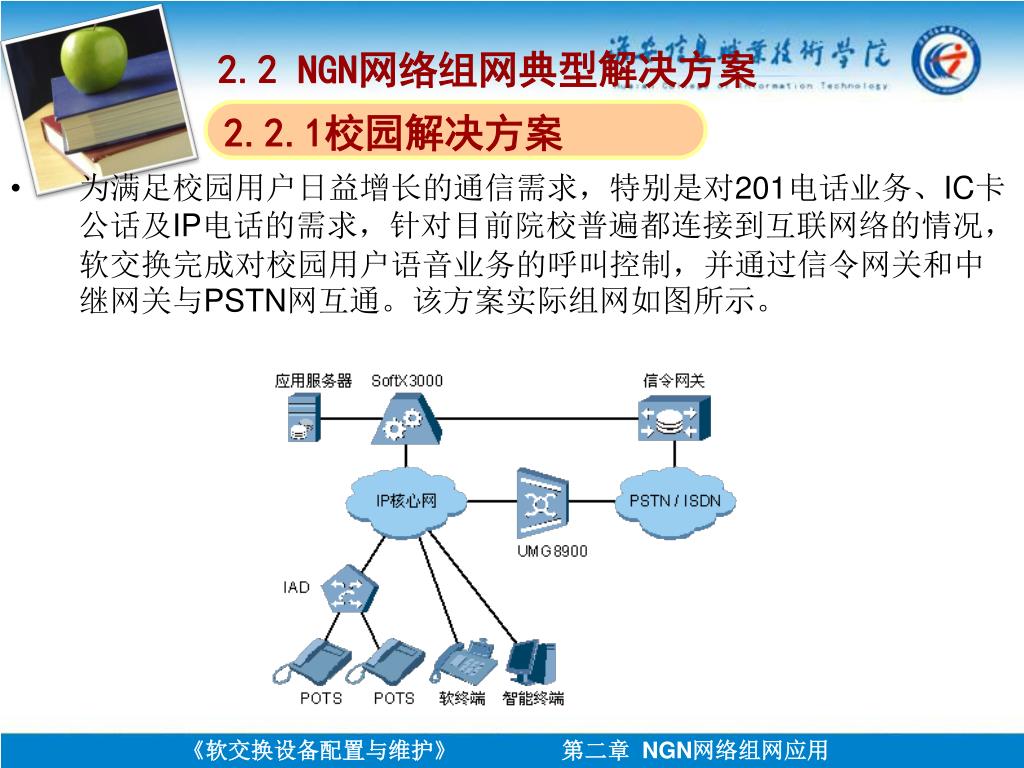

为满足校园用户日益增长的通信需求，特别是对201电话业务、IC卡公话及IP电话的需求，针对目前院校普遍都连接到互联网络的情况，软交换完成对校园用户语音业务的呼叫控制，并通过信令网关和中继网关与PSTN网互通。该方案实际组网如图所示。为满足校园用户日益增长的通信需求，特别是对201电话业务、IC卡公话及IP电话的需求，针对目前院校普遍都连接到互联网络的情况，软交换完成对校园用户语音业务的呼叫控制，并通过信令网关和中继网关与PSTN网互通。该方案实际组网如图所示。 2.2 NGN网络组网典型解决方案 2.2.1校园解决方案

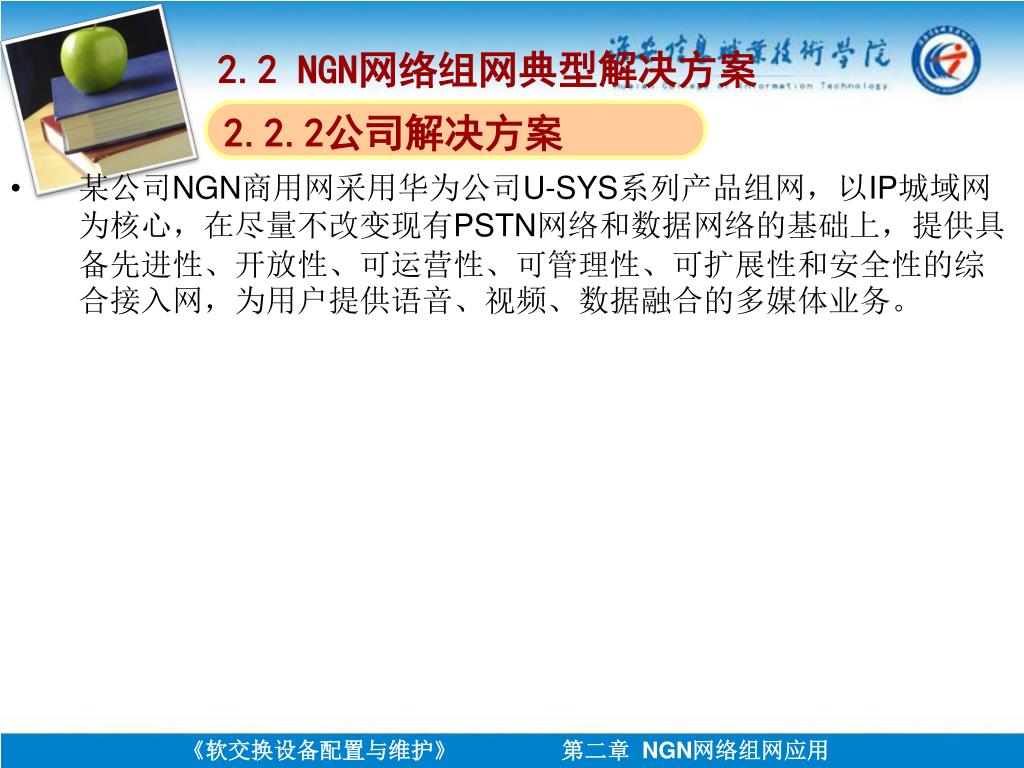

某公司NGN商用网采用华为公司U-SYS系列产品组网，以IP城域网为核心，在尽量不改变现有PSTN网络和数据网络的基础上，提供具备先进性、开放性、可运营性、可管理性、可扩展性和安全性的综合接入网，为用户提供语音、视频、数据融合的多媒体业务。某公司NGN商用网采用华为公司U-SYS系列产品组网，以IP城域网为核心，在尽量不改变现有PSTN网络和数据网络的基础上，提供具备先进性、开放性、可运营性、可管理性、可扩展性和安全性的综合接入网，为用户提供语音、视频、数据融合的多媒体业务。 2.2 NGN网络组网典型解决方案 2.2.2公司解决方案

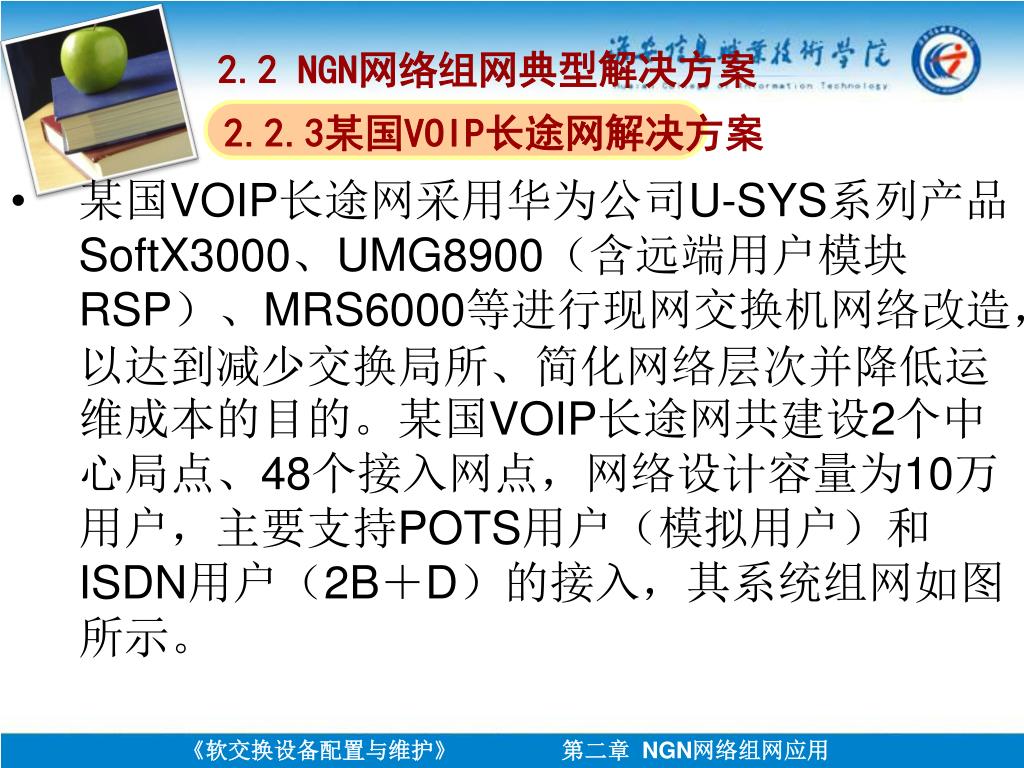

某国VOIP长途网采用华为公司U-SYS系列产品SoftX3000、UMG8900（含远端用户模块RSP）、MRS6000等进行现网交换机网络改造，以达到减少交换局所、简化网络层次并降低运维成本的目的。某国VOIP长途网共建设2个中心局点、48个接入网点，网络设计容量为10万用户，主要支持POTS用户（模拟用户）和ISDN用户（2B＋D）的接入，其系统组网如图 所示。 2.2 NGN网络组网典型解决方案 2.2.3某国VOIP长途网解决方案
知识体系 • 知识要点 梳理与总结
NGN网络组网的应用 NGN网络中主要设备 NGN网络 组网典型解决方案 边缘接入层 核心交换层 网络控制层 业务管理层 媒体网关 信令网关 控制设备 MR S 应用服务器 S H L R 校园解决方案 公司解决方案 长途解决方案 知识体系

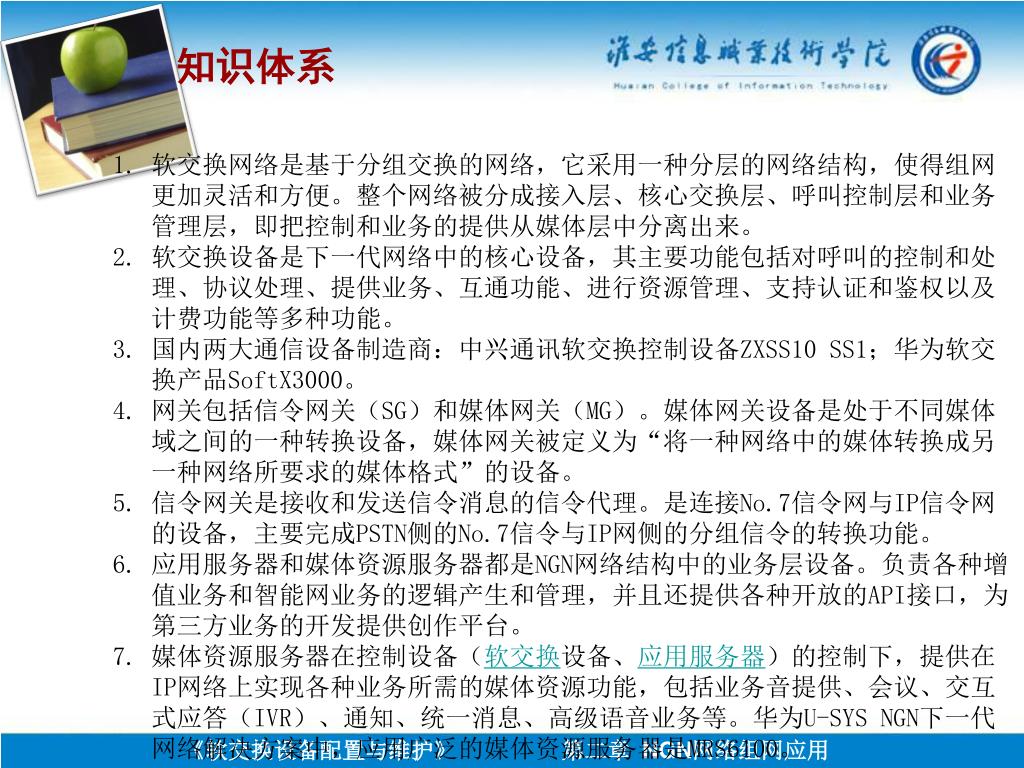

知识体系 • 软交换网络是基于分组交换的网络，它采用一种分层的网络结构，使得组网更加灵活和方便。整个网络被分成接入层、核心交换层、呼叫控制层和业务管理层，即把控制和业务的提供从媒体层中分离出来。 • 软交换设备是下一代网络中的核心设备，其主要功能包括对呼叫的控制和处理、协议处理、提供业务、互通功能、进行资源管理、支持认证和鉴权以及计费功能等多种功能。 • 国内两大通信设备制造商：中兴通讯软交换控制设备ZXSS10 SS1；华为软交换产品SoftX3000。 • 网关包括信令网关（SG）和媒体网关（MG）。媒体网关设备是处于不同媒体域之间的一种转换设备，媒体网关被定义为“将一种网络中的媒体转换成另一种网络所要求的媒体格式”的设备。 • 信令网关是接收和发送信令消息的信令代理。是连接No.7信令网与IP信令网的设备，主要完成PSTN侧的No.7信令与IP网侧的分组信令的转换功能。 • 应用服务器和媒体资源服务器都是NGN网络结构中的业务层设备。负责各种增值业务和智能网业务的逻辑产生和管理，并且还提供各种开放的API接口，为第三方业务的开发提供创作平台。 • 媒体资源服务器在控制设备（软交换设备、应用服务器）的控制下，提供在IP网络上实现各种业务所需的媒体资源功能，包括业务音提供、会议、交互式应答（IVR）、通知、统一消息、高级语音业务等。华为U-SYS NGN下一代网络解决方案中，应用广泛的媒体资源服务器是MRS6100。

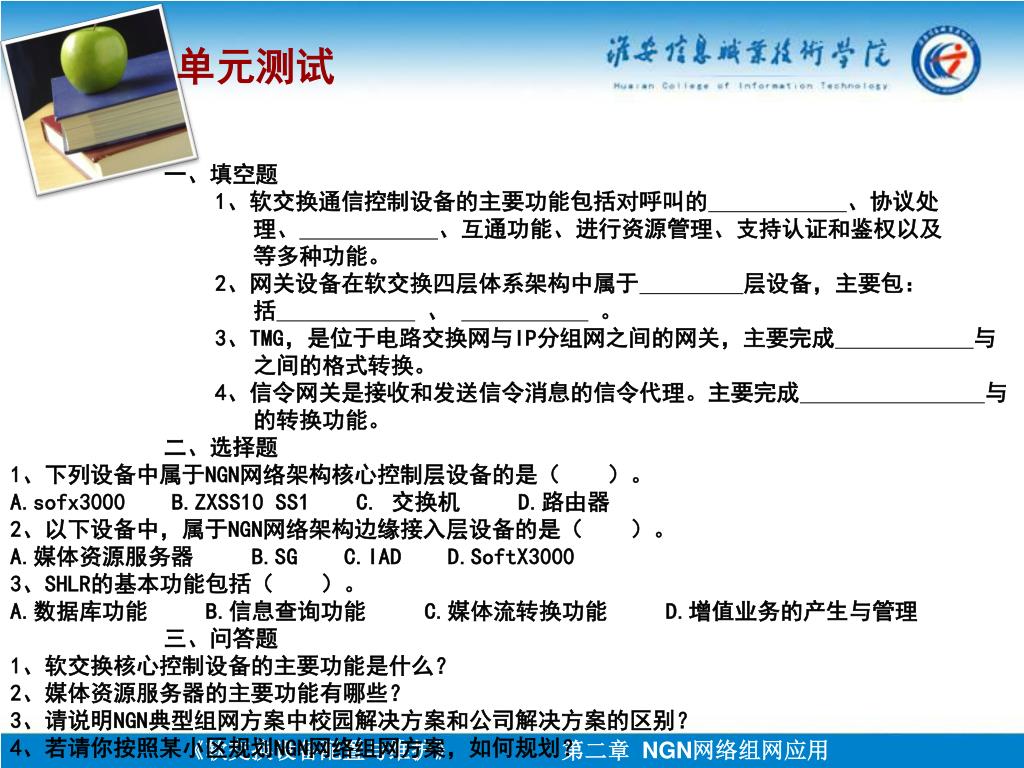

单元测试 • 一、填空题 • 1、软交换通信控制设备的主要功能包括对呼叫的、协议处理、、互通功能、进行资源管理、支持认证和鉴权以及等多种功能。 • 2、网关设备在软交换四层体系架构中属于层设备，主要包：括 、 。 • 3、TMG，是位于电路交换网与IP分组网之间的网关，主要完成与之间的格式转换。 • 4、信令网关是接收和发送信令消息的信令代理。主要完成与的转换功能。 • 二、选择题 • 1、下列设备中属于NGN网络架构核心控制层设备的是（ ）。 • A.sofx3000 B.ZXSS10 SS1 C. 交换机 D.路由器 • 2、以下设备中，属于NGN网络架构边缘接入层设备的是（ ）。 • A.媒体资源服务器 B.SG C.IAD D.SoftX3000 • 3、SHLR的基本功能包括（ ）。 • A.数据库功能 B.信息查询功能 C.媒体流转换功能 D.增值业务的产生与管理 • 三、问答题 • 1、软交换核心控制设备的主要功能是什么？ • 2、媒体资源服务器的主要功能有哪些？ • 3、请说明NGN典型组网方案中校园解决方案和公司解决方案的区别？ • 4、若请你按照某小区规划NGN网络组网方案，如何规划？
