爱立信网络优化概述

1. 爱立信网络优化概述

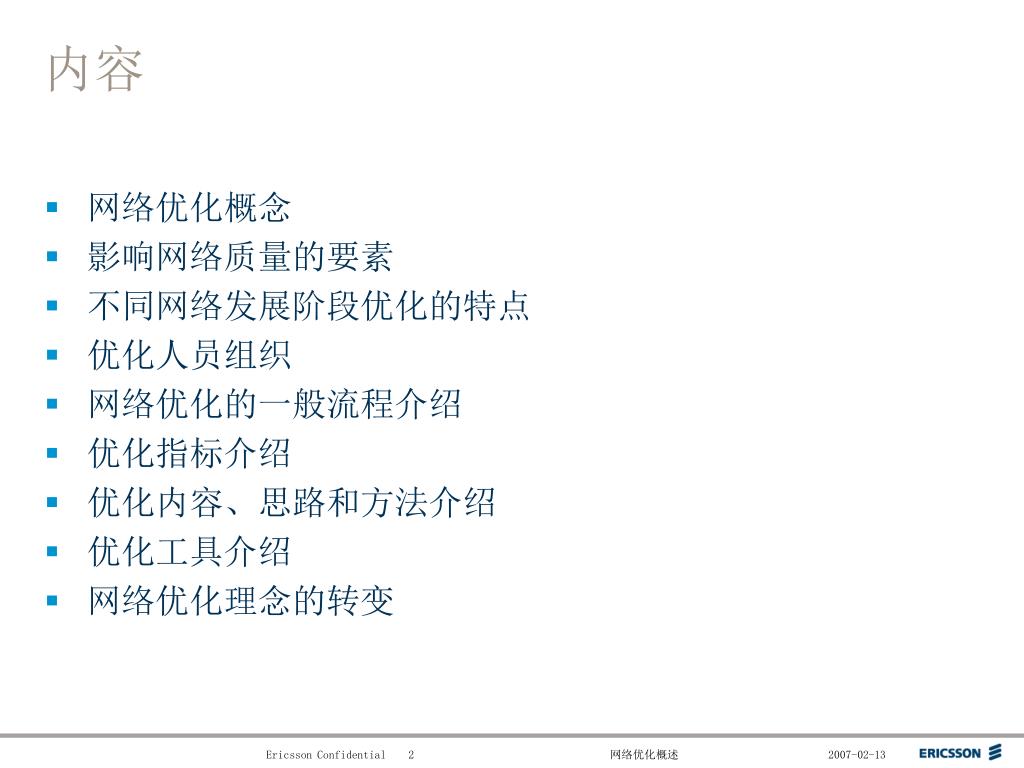

2. 内容 • 网络优化概念 • 影响网络质量的要素 • 不同网络发展阶段优化的特点 • 优化人员组织 • 网络优化的一般流程介绍 • 优化指标介绍 • 优化内容、思路和方法介绍 • 优化工具介绍 • 网络优化理念的转变

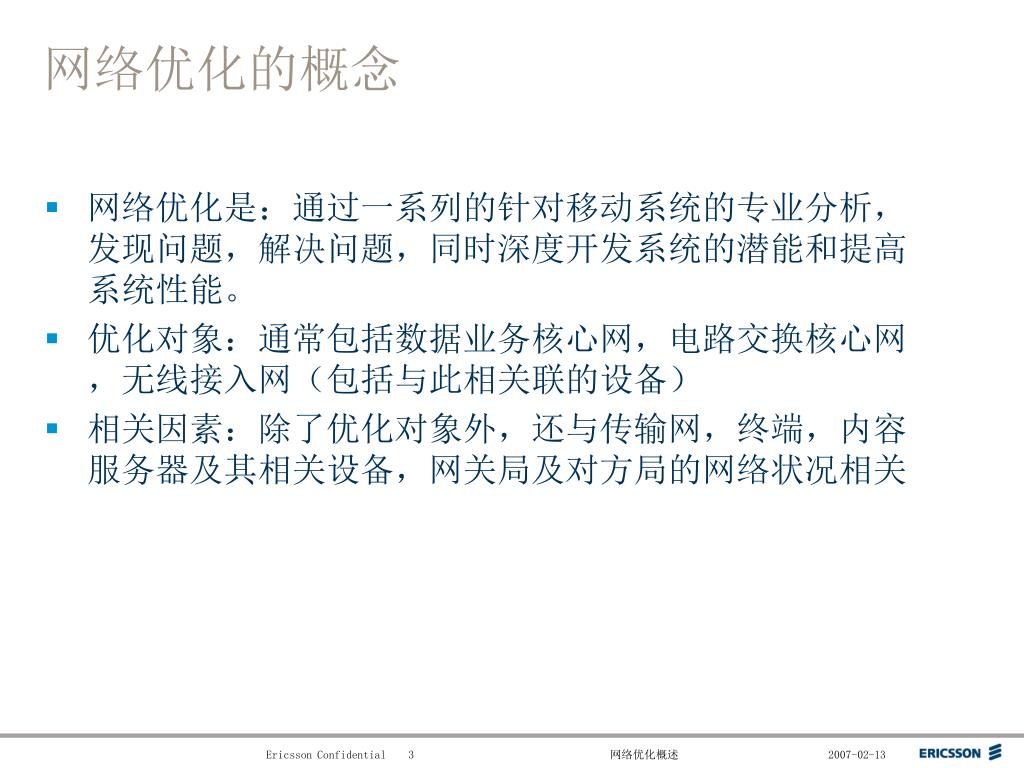

3. 网络优化的概念 • 网络优化是：通过一系列的针对移动系统的专业分析，发现问题，解决问题，同时深度开发系统的潜能和提高系统性能。 • 优化对象：通常包括数据业务核心网，电路交换核心网，无线接入网（包括与此相关联的设备） • 相关因素：除了优化对象外，还与传输网，终端，内容服务器及其相关设备，网关局及对方局的网络状况相关

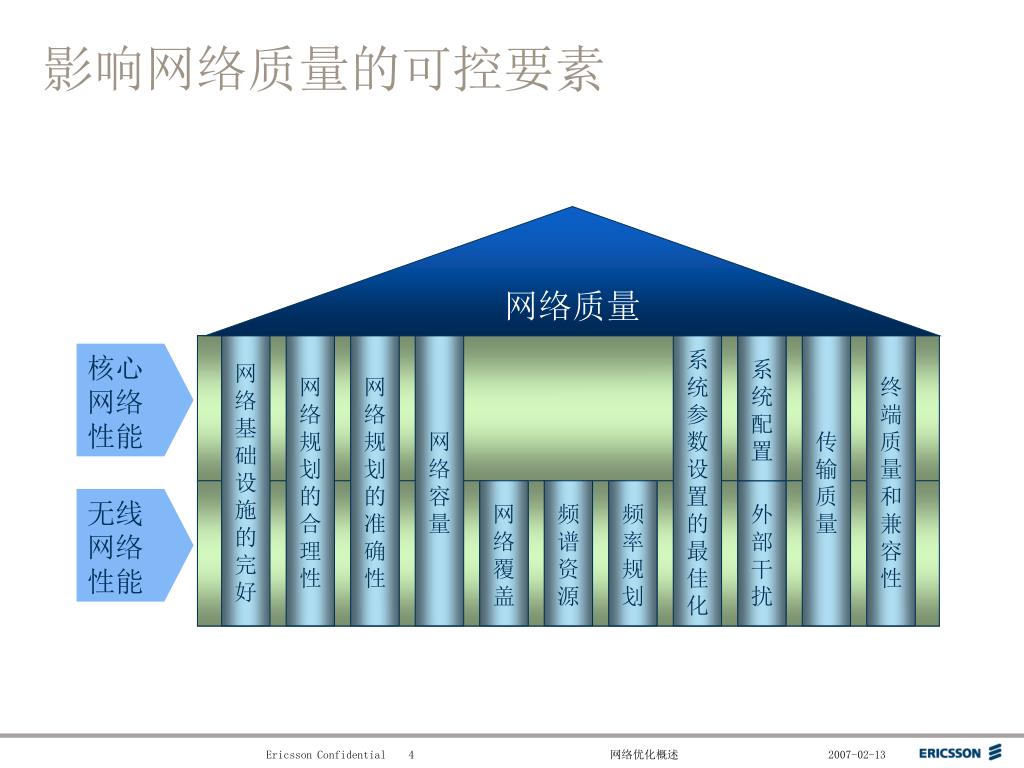

4. 影响网络质量的可控要素 网络质量 网络基础设施的完好 网络规划的合理性 网络规划的准确性 网络容量 系统参数设置的最佳化 系统配置 传输质量 终端质量 和兼容性 核心 网络 性能 网络覆盖 频谱资源 频率规划 外部干扰 无线 网络 性能

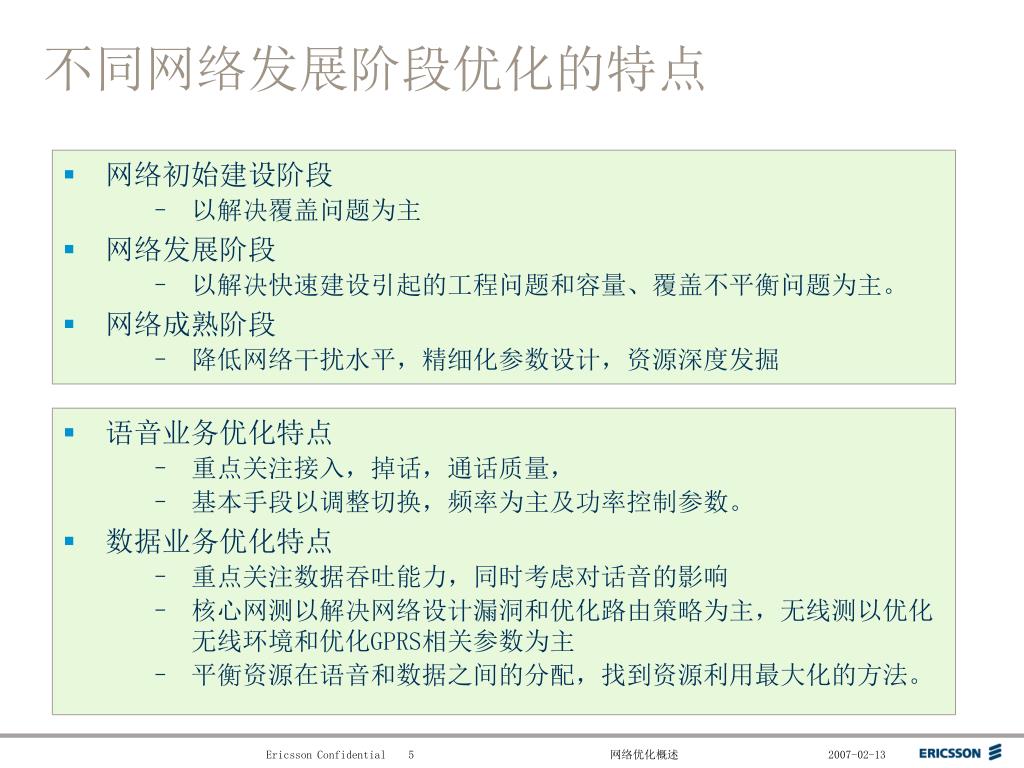

5. 不同网络发展阶段优化的特点 • 网络初始建设阶段 • 以解决覆盖问题为主 • 网络发展阶段 • 以解决快速建设引起的工程问题和容量、覆盖不平衡问题为主。 • 网络成熟阶段 • 降低网络干扰水平，精细化参数设计，资源深度发掘 • 语音业务优化特点 • 重点关注接入，掉话，通话质量， • 基本手段以调整切换，频率为主及功率控制参数。 • 数据业务优化特点 • 重点关注数据吞吐能力，同时考虑对话音的影响 • 核心网测以解决网络设计漏洞和优化路由策略为主，无线测以优化无线环境和优化GPRS相关参数为主 • 平衡资源在语音和数据之间的分配，找到资源利用最大化的方法。

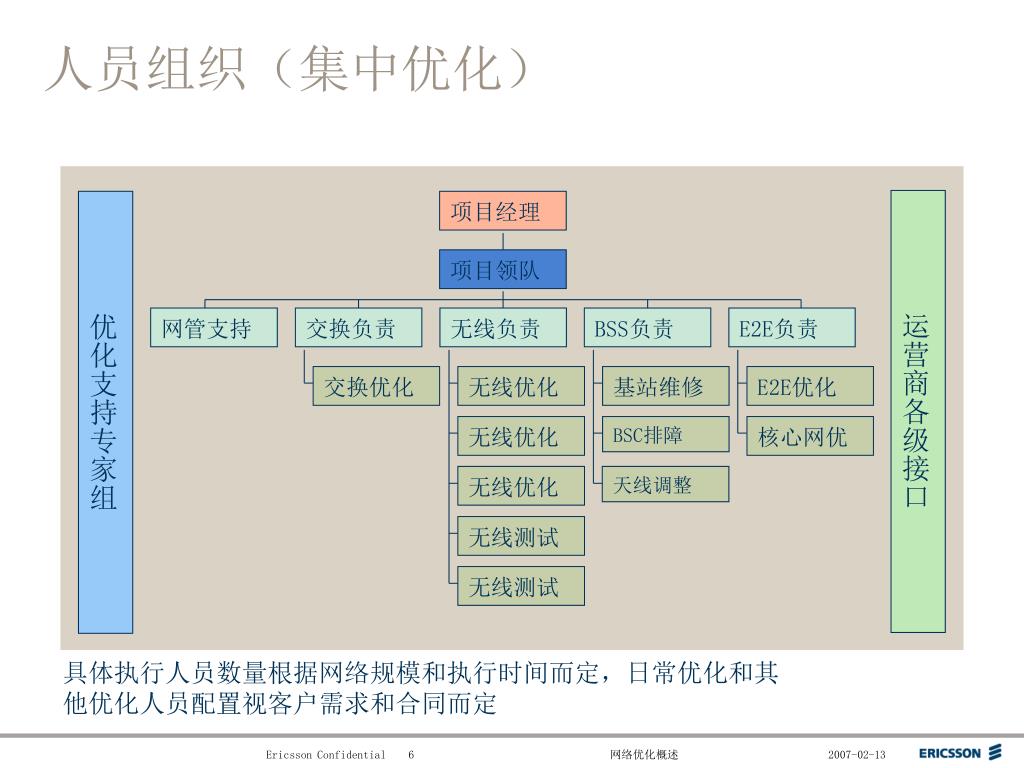

6. 运营商各级接口 优化支持专家组 项目经理 项目领队 网管支持 交换负责 无线负责 BSS负责 E2E负责 交换优化 无线优化 基站维修 E2E优化 无线优化 BSC排障 核心网优 无线优化 天线调整 无线测试 无线测试 人员组织（集中优化） 具体执行人员数量根据网络规模和执行时间而定，日常优化和其他优化人员配置视客户需求和合同而定

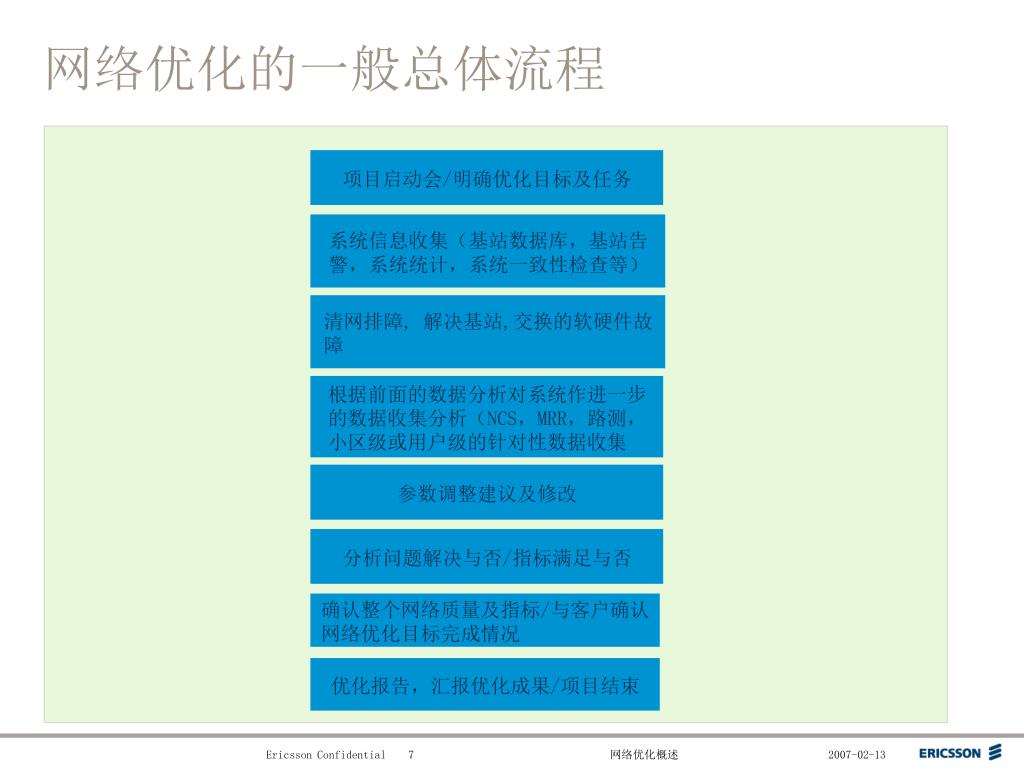

7. 网络优化的一般总体流程 项目启动会/明确优化目标及任务 系统信息收集（基站数据库，基站告警，系统统计，系统一致性检查等） 清网排障, 解决基站,交换的软硬件故障 根据前面的数据分析对系统作进一步的数据收集分析（NCS，MRR，路测，小区级或用户级的针对性数据收集 参数调整建议及修改 分析问题解决与否/指标满足与否 确认整个网络质量及指标/与客户确认网络优化目标完成情况 优化报告，汇报优化成果/项目结束

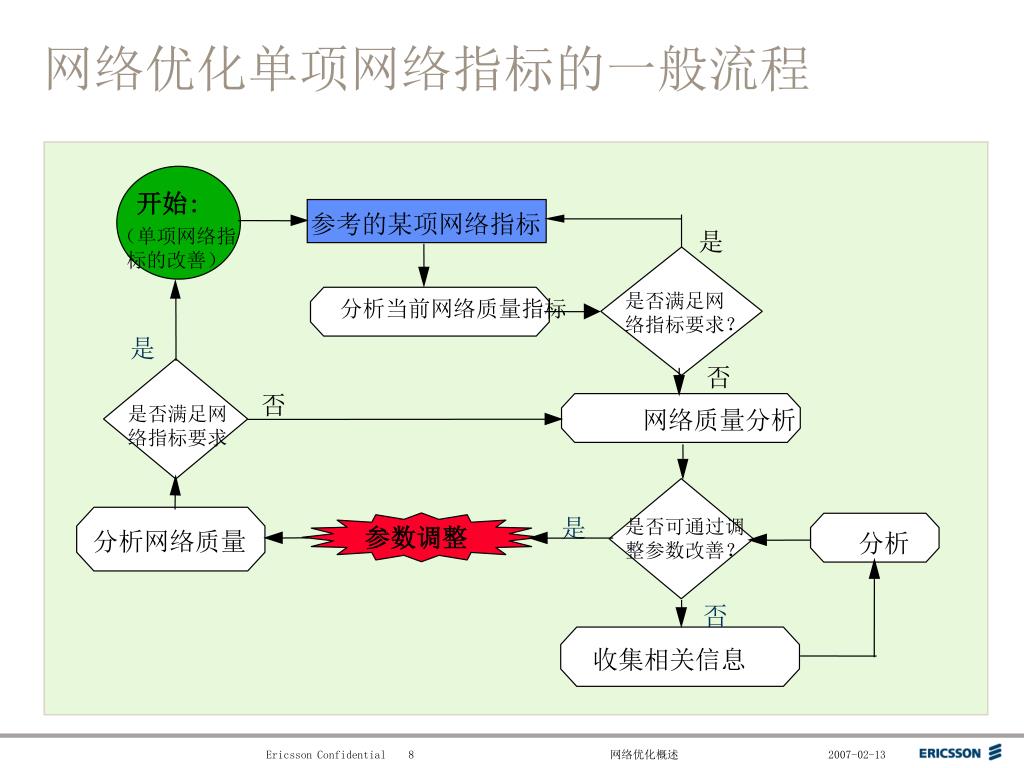

8. 开始: （单项网络指 标的改善） 是否满足网 络指标要求？ 是否满足网 络指标要求 是否可通过调 整参数改善？ 分析网络质量 分析 收集相关信息 网络优化单项网络指标的一般流程 参考的某项网络指标 是 分析当前网络质量指标 是 否 否 网络质量分析 是 参数调整 否

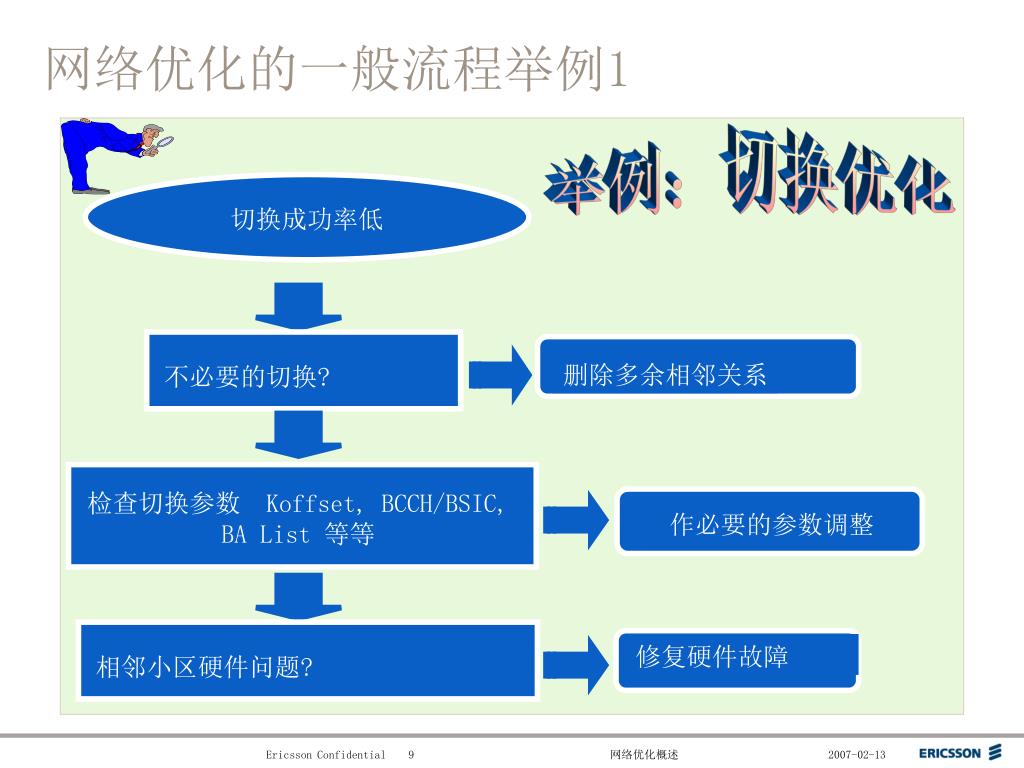

9. 网络优化的一般流程举例1 举例：切换优化 切换成功率低 删除多余相邻关系 不必要的切换? 检查切换参数 Koffset, BCCH/BSIC, BA List 等等 作必要的参数调整 修复硬件故障 相邻小区硬件问题?

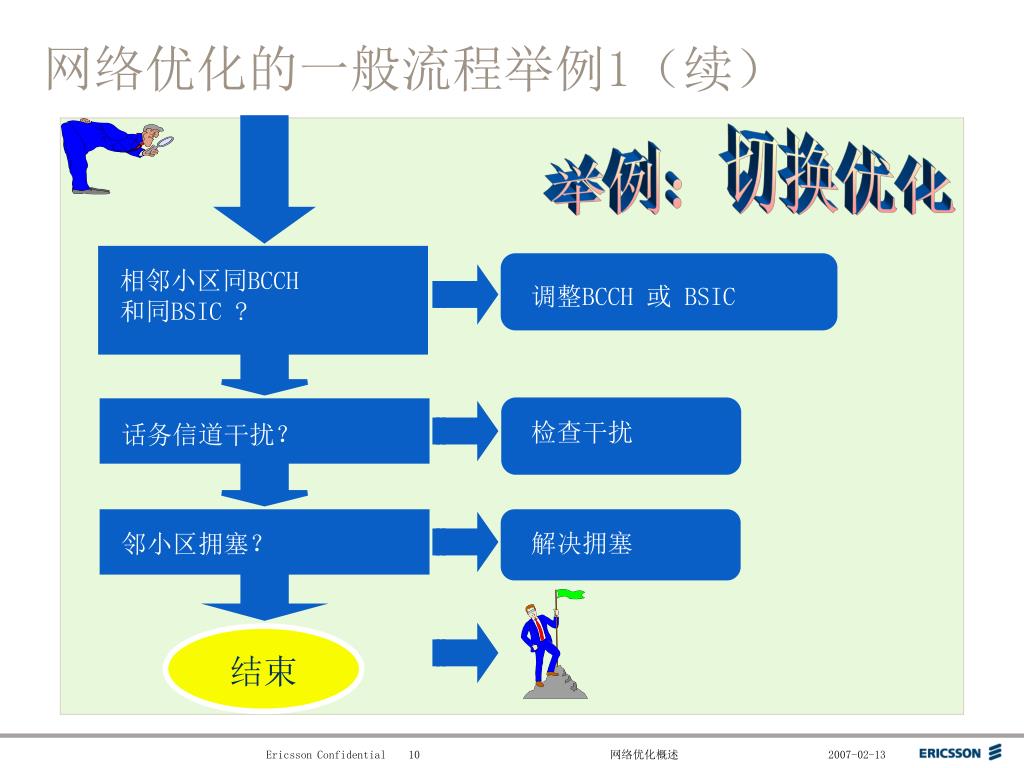

10. 话务信道干扰？ 邻小区拥塞？ 网络优化的一般流程举例1（续） 举例：切换优化 相邻小区同BCCH 和同BSIC ? 调整BCCH 或 BSIC 检查干扰 解决拥塞 结束

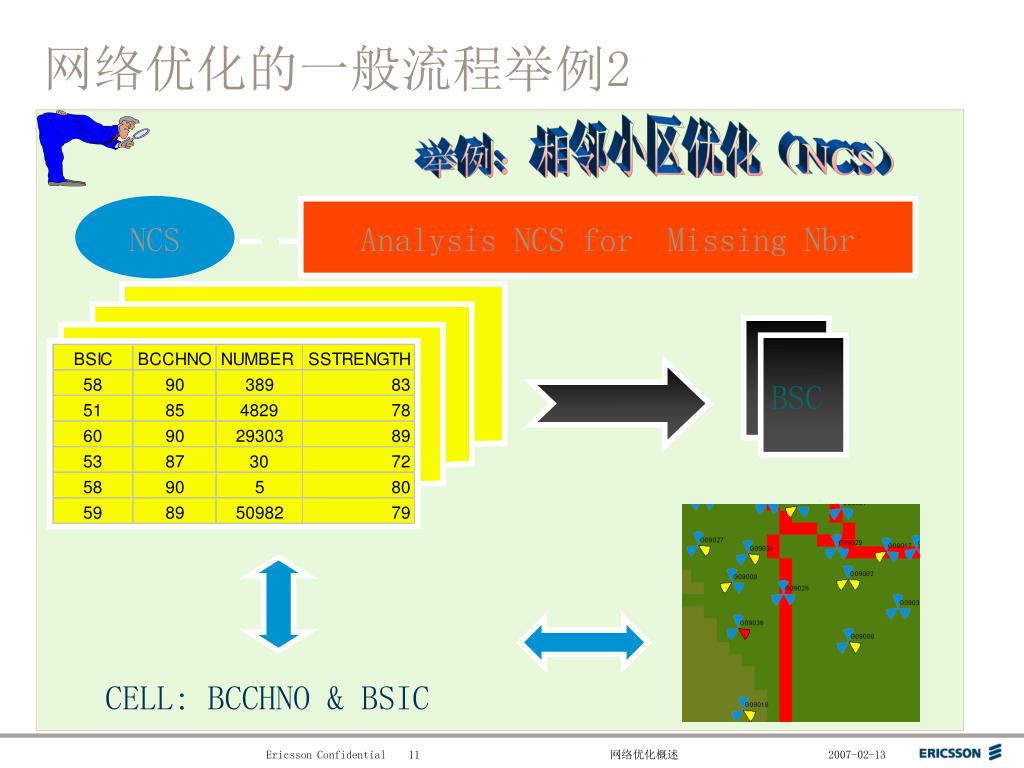

11. NCS Analysis NCS for Missing Nbr BSC CELL: BCCHNO & BSIC 网络优化的一般流程举例2 举例：相邻小区优化（NCS）

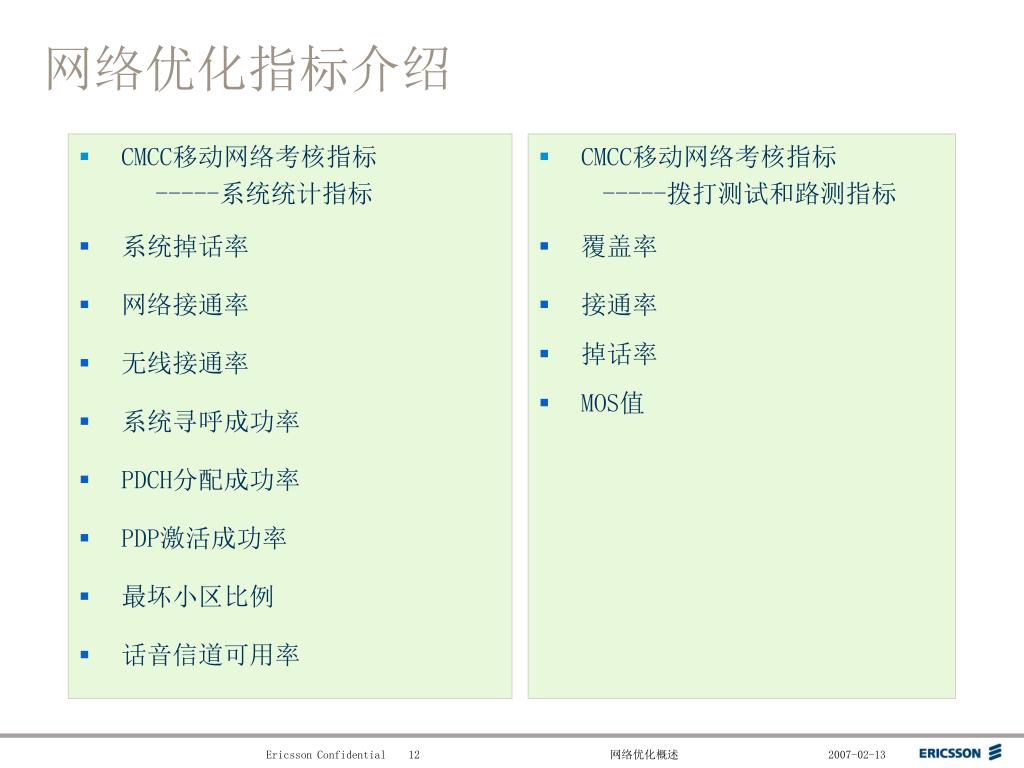

12. 网络优化指标介绍 • CMCC移动网络考核指标 -----系统统计指标 • 系统掉话率 • 网络接通率 • 无线接通率 • 系统寻呼成功率 • PDCH分配成功率 • PDP激活成功率 • 最坏小区比例 • 话音信道可用率 • CMCC移动网络考核指标 -----拨打测试和路测指标 • 覆盖率 • 接通率 • 掉话率 • MOS值

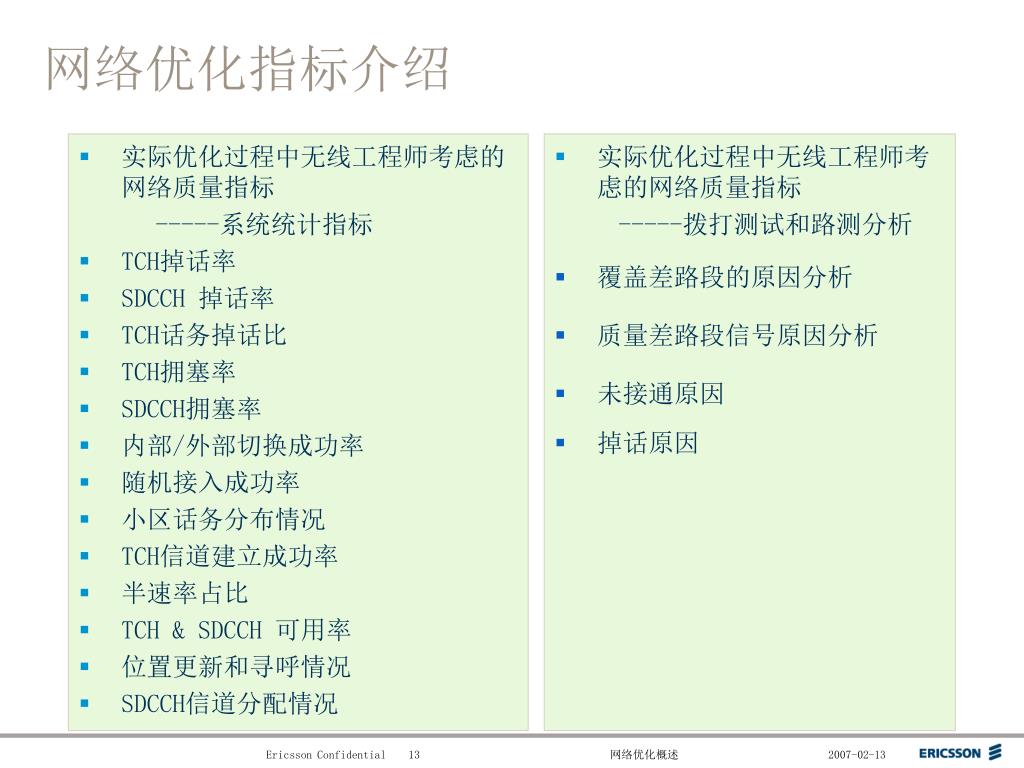

13. 网络优化指标介绍 • 实际优化过程中无线工程师考虑的网络质量指标 -----系统统计指标 • TCH掉话率 • SDCCH 掉话率 • TCH话务掉话比 • TCH拥塞率 • SDCCH拥塞率 • 内部/外部切换成功率 • 随机接入成功率 • 小区话务分布情况 • TCH信道建立成功率 • 半速率占比 • TCH & SDCCH 可用率 • 位置更新和寻呼情况 • SDCCH信道分配情况 • 实际优化过程中无线工程师考虑的网络质量指标 -----拨打测试和路测分析 • 覆盖差路段的原因分析 • 质量差路段信号原因分析 • 未接通原因 • 掉话原因

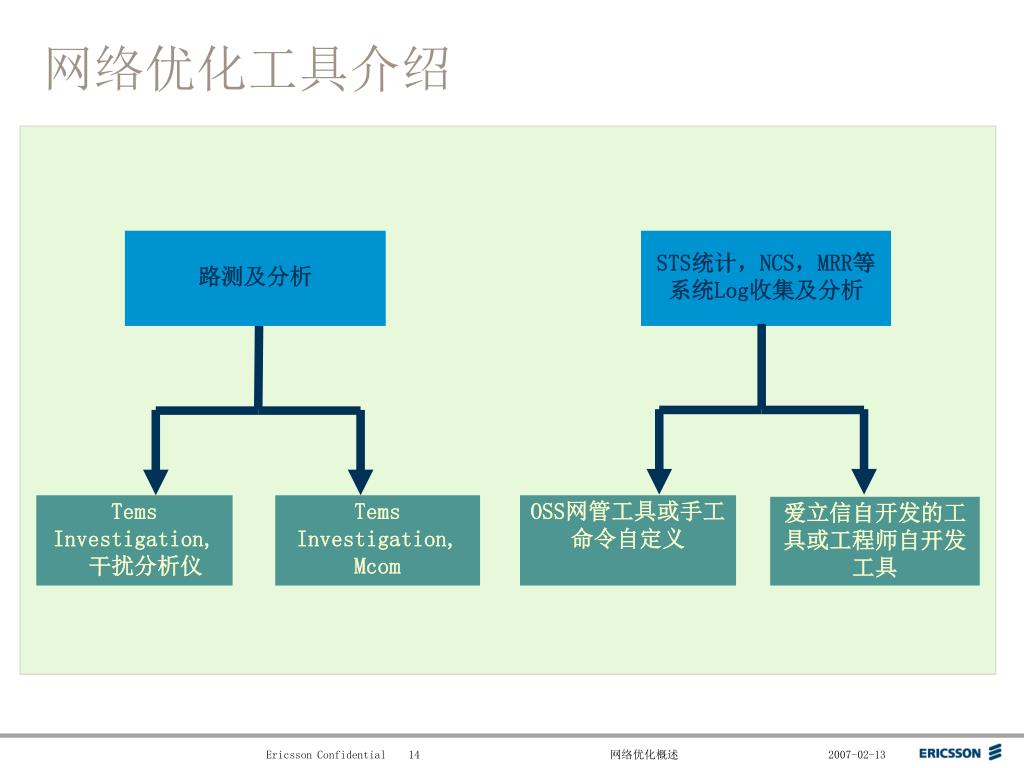

14. 网络优化工具介绍 路测及分析 STS统计，NCS，MRR等系统Log收集及分析 Tems Investigation, 干扰分析仪 Tems Investigation, Mcom OSS网管工具或手工命令自定义 爱立信自开发的工具或工程师自开发工具

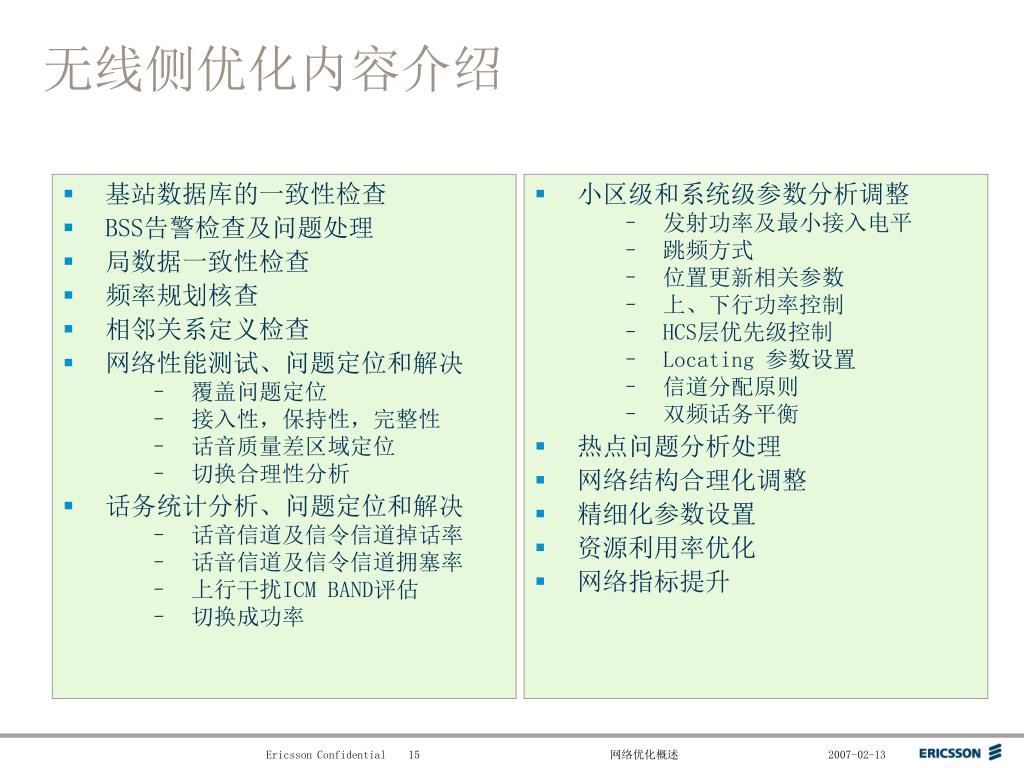

15. 无线侧优化内容介绍 • 小区级和系统级参数分析调整 • 发射功率及最小接入电平 • 跳频方式 • 位置更新相关参数 • 上、下行功率控制 • HCS层优先级控制 • Locating 参数设置 • 信道分配原则 • 双频话务平衡 • 热点问题分析处理 • 网络结构合理化调整 • 精细化参数设置 • 资源利用率优化 • 网络指标提升 • 基站数据库的一致性检查 • BSS告警检查及问题处理 • 局数据一致性检查 • 频率规划核查 • 相邻关系定义检查 • 网络性能测试、问题定位和解决 • 覆盖问题定位 • 接入性，保持性，完整性 • 话音质量差区域定位 • 切换合理性分析 • 话务统计分析、问题定位和解决 • 话音信道及信令信道掉话率 • 话音信道及信令信道拥塞率 • 上行干扰ICM BAND评估 • 切换成功率

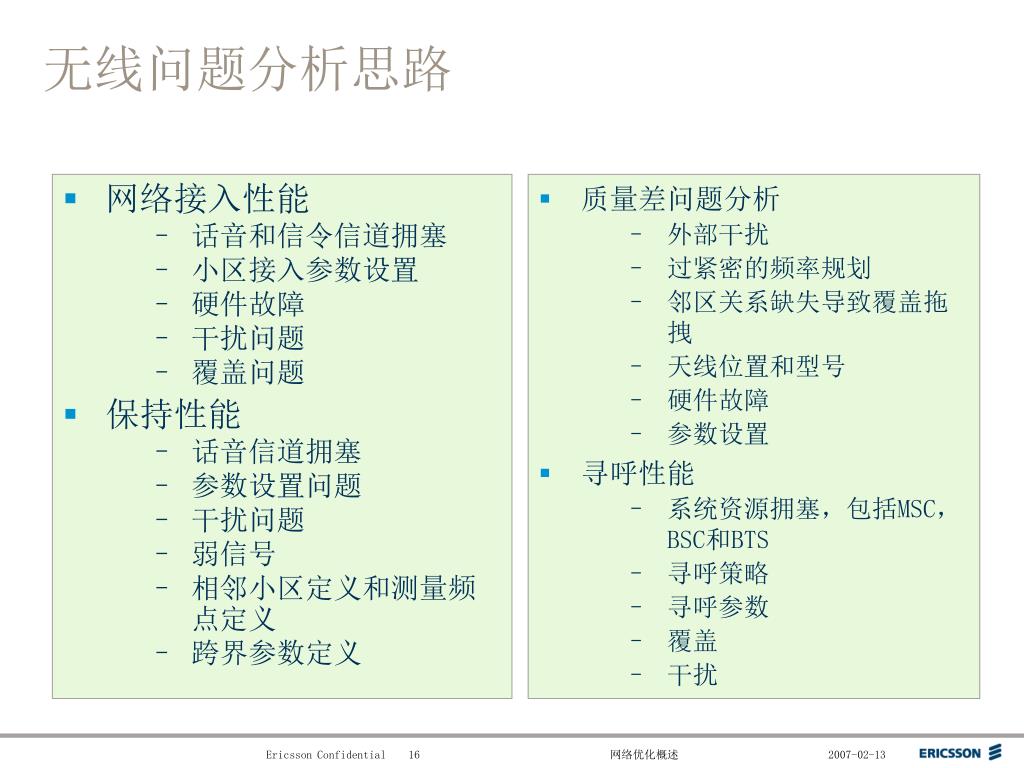

16. 无线问题分析思路 • 质量差问题分析 • 外部干扰 • 过紧密的频率规划 • 邻区关系缺失导致覆盖拖拽 • 天线位置和型号 • 硬件故障 • 参数设置 • 寻呼性能 • 系统资源拥塞，包括MSC，BSC和BTS • 寻呼策略 • 寻呼参数 • 覆盖 • 干扰 • 网络接入性能 • 话音和信令信道拥塞 • 小区接入参数设置 • 硬件故障 • 干扰问题 • 覆盖问题 • 保持性能 • 话音信道拥塞 • 参数设置问题 • 干扰问题 • 弱信号 • 相邻小区定义和测量频点定义 • 跨界参数定义

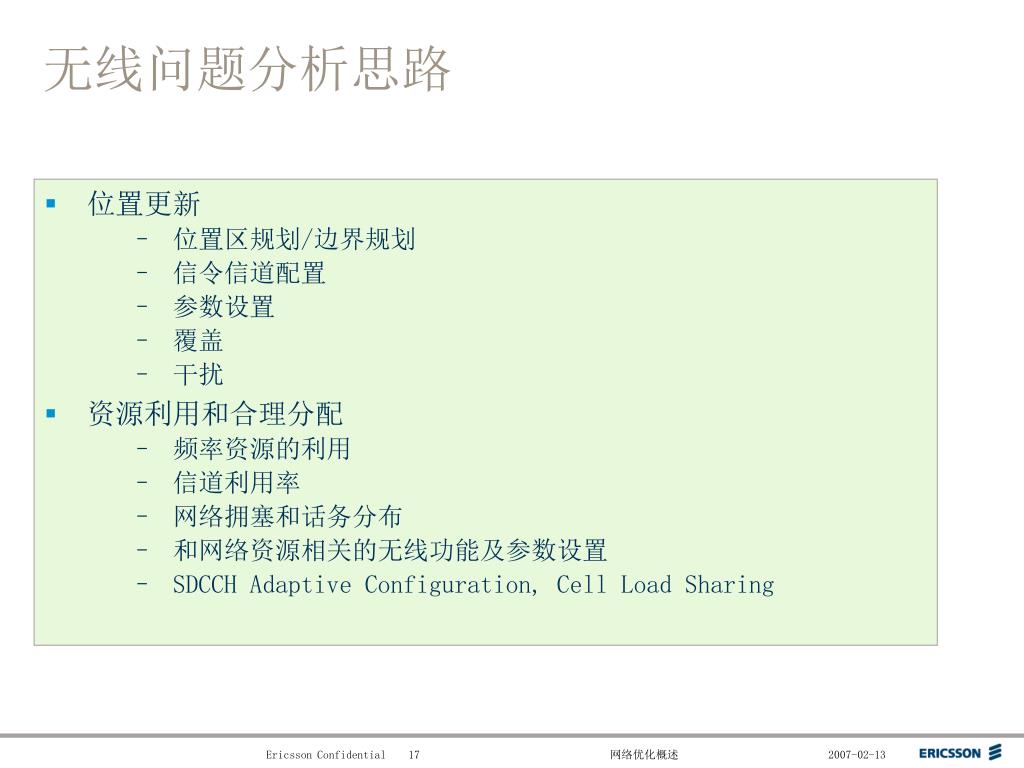

17. 无线问题分析思路 • 位置更新 • 位置区规划/边界规划 • 信令信道配置 • 参数设置 • 覆盖 • 干扰 • 资源利用和合理分配 • 频率资源的利用 • 信道利用率 • 网络拥塞和话务分布 • 和网络资源相关的无线功能及参数设置 • SDCCH Adaptive Configuration, Cell Load Sharing

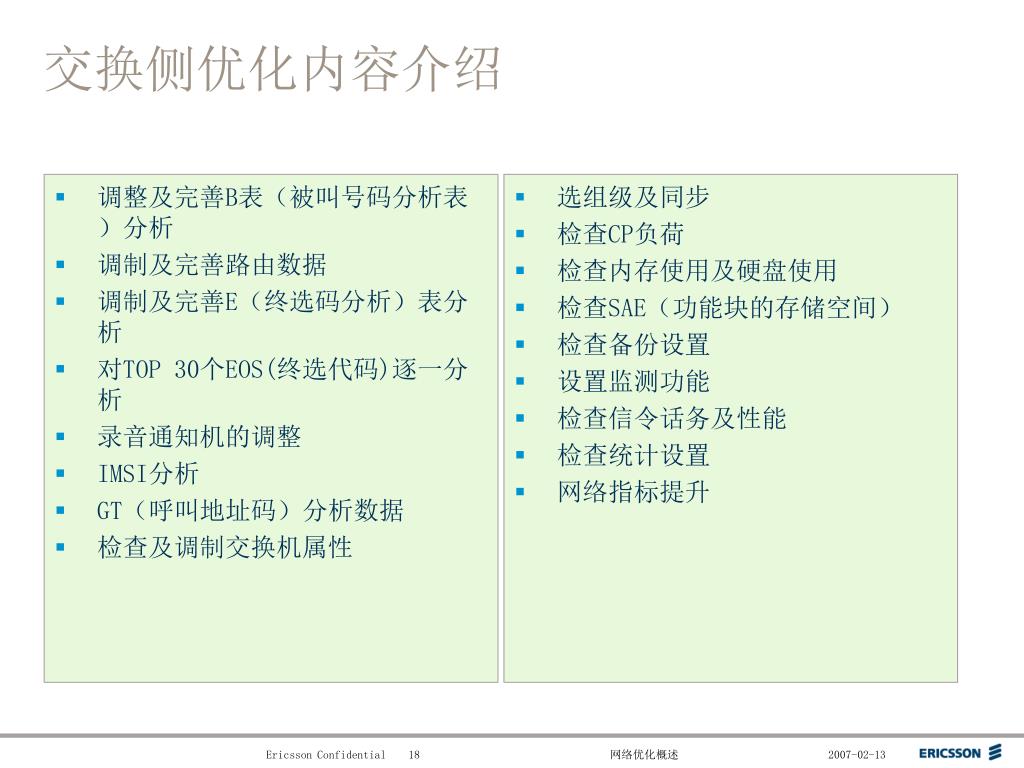

18. 交换侧优化内容介绍 • 选组级及同步 • 检查CP负荷 • 检查内存使用及硬盘使用 • 检查SAE（功能块的存储空间） • 检查备份设置 • 设置监测功能 • 检查信令话务及性能 • 检查统计设置 • 网络指标提升 • 调整及完善B表（被叫号码分析表）分析 • 调制及完善路由数据 • 调制及完善E（终选码分析）表分析 • 对TOP 30个EOS(终选代码)逐一分析 • 录音通知机的调整 • IMSI分析 • GT（呼叫地址码）分析数据 • 检查及调制交换机属性

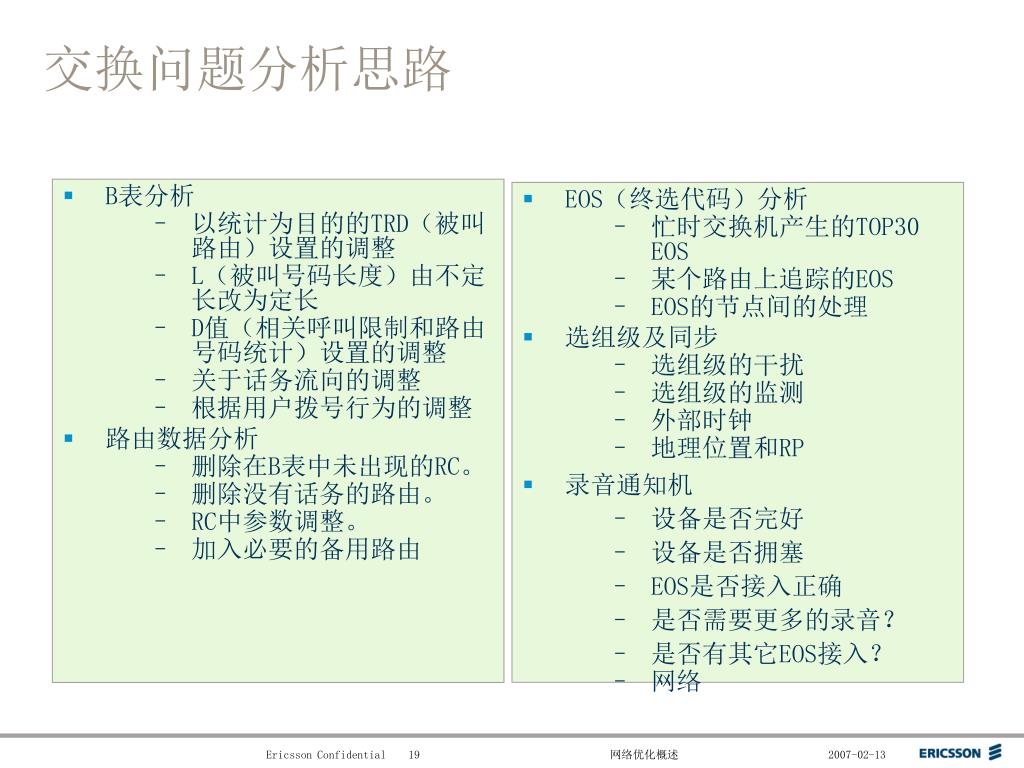

19. 交换问题分析思路 • B表分析 • 以统计为目的的TRD（被叫路由）设置的调整 • L（被叫号码长度）由不定长改为定长 • D值（相关呼叫限制和路由号码统计）设置的调整 • 关于话务流向的调整 • 根据用户拨号行为的调整 • 路由数据分析 • 删除在B表中未出现的RC。 • 删除没有话务的路由。 • RC中参数调整。 • 加入必要的备用路由 • EOS（终选代码）分析 • 忙时交换机产生的TOP30 EOS • 某个路由上追踪的EOS • EOS的节点间的处理 • 选组级及同步 • 选组级的干扰 • 选组级的监测 • 外部时钟 • 地理位置和RP • 录音通知机 • 设备是否完好 • 设备是否拥塞 • EOS是否接入正确 • 是否需要更多的录音？ • 是否有其它EOS接入？ • 网络

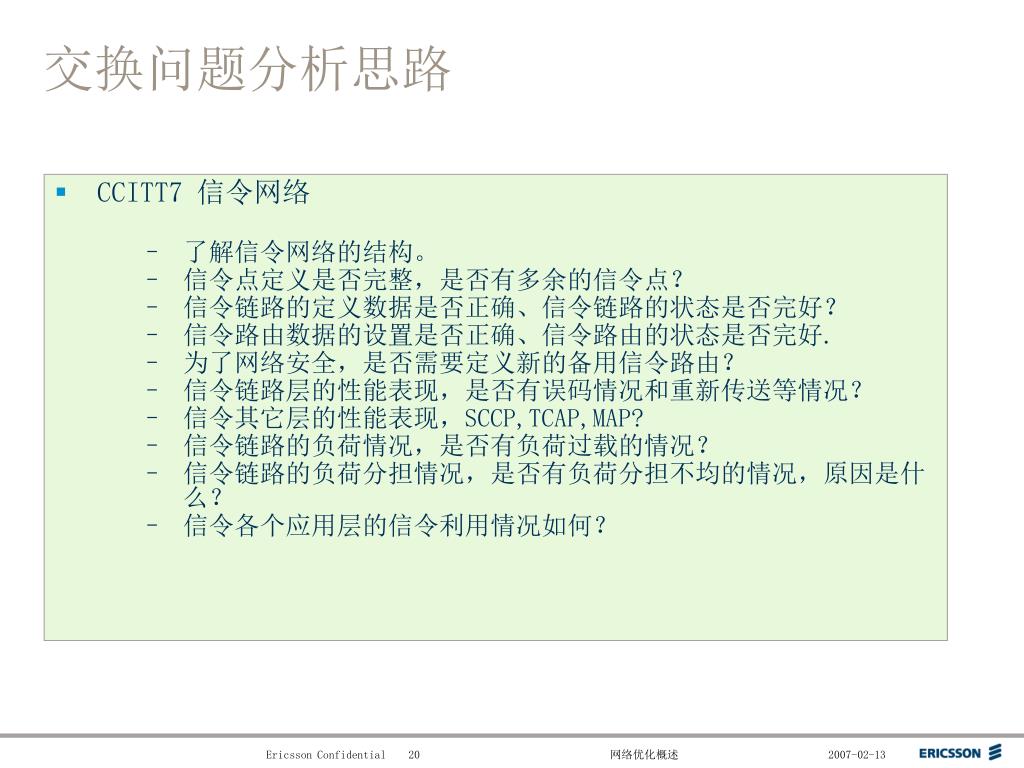

20. 交换问题分析思路 • CCITT7 信令网络 • 了解信令网络的结构。 • 信令点定义是否完整，是否有多余的信令点？ • 信令链路的定义数据是否正确、信令链路的状态是否完好？ • 信令路由数据的设置是否正确、信令路由的状态是否完好. • 为了网络安全，是否需要定义新的备用信令路由？ • 信令链路层的性能表现，是否有误码情况和重新传送等情况？ • 信令其它层的性能表现，SCCP,TCAP,MAP? • 信令链路的负荷情况，是否有负荷过载的情况？ • 信令链路的负荷分担情况，是否有负荷分担不均的情况，原因是什么？ • 信令各个应用层的信令利用情况如何？

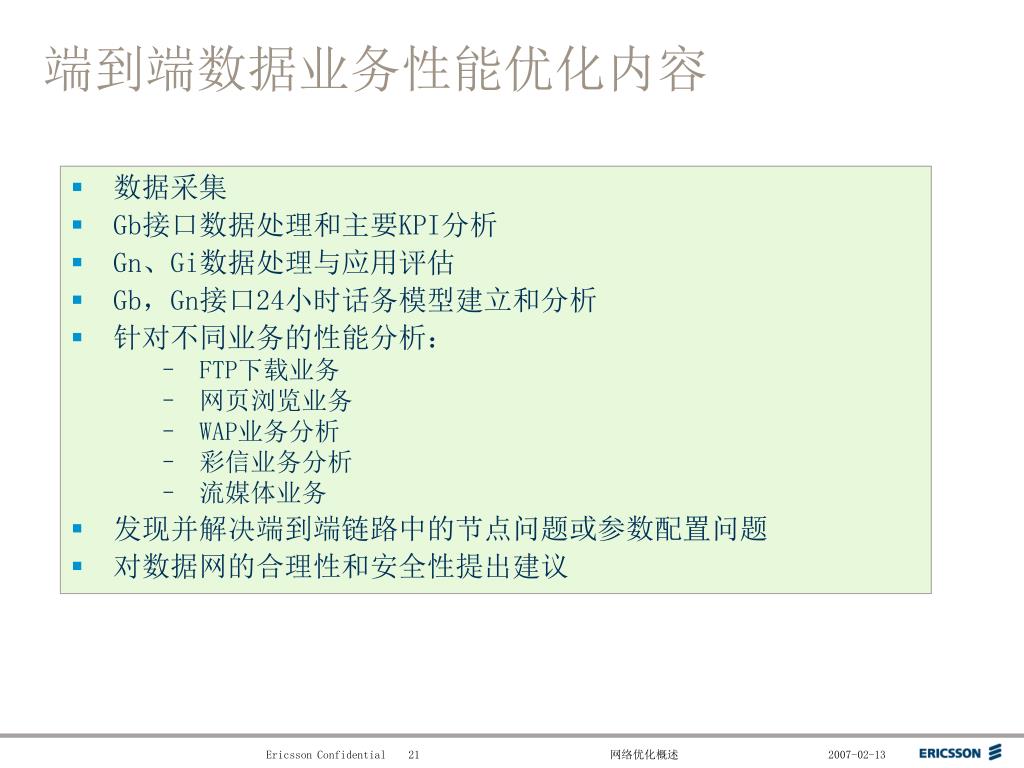

21. 端到端数据业务性能优化内容 • 数据采集 • Gb接口数据处理和主要KPI分析 • Gn、Gi数据处理与应用评估 • Gb，Gn接口24小时话务模型建立和分析 • 针对不同业务的性能分析： • FTP下载业务 • 网页浏览业务 • WAP业务分析 • 彩信业务分析 • 流媒体业务 • 发现并解决端到端链路中的节点问题或参数配置问题 • 对数据网的合理性和安全性提出建议

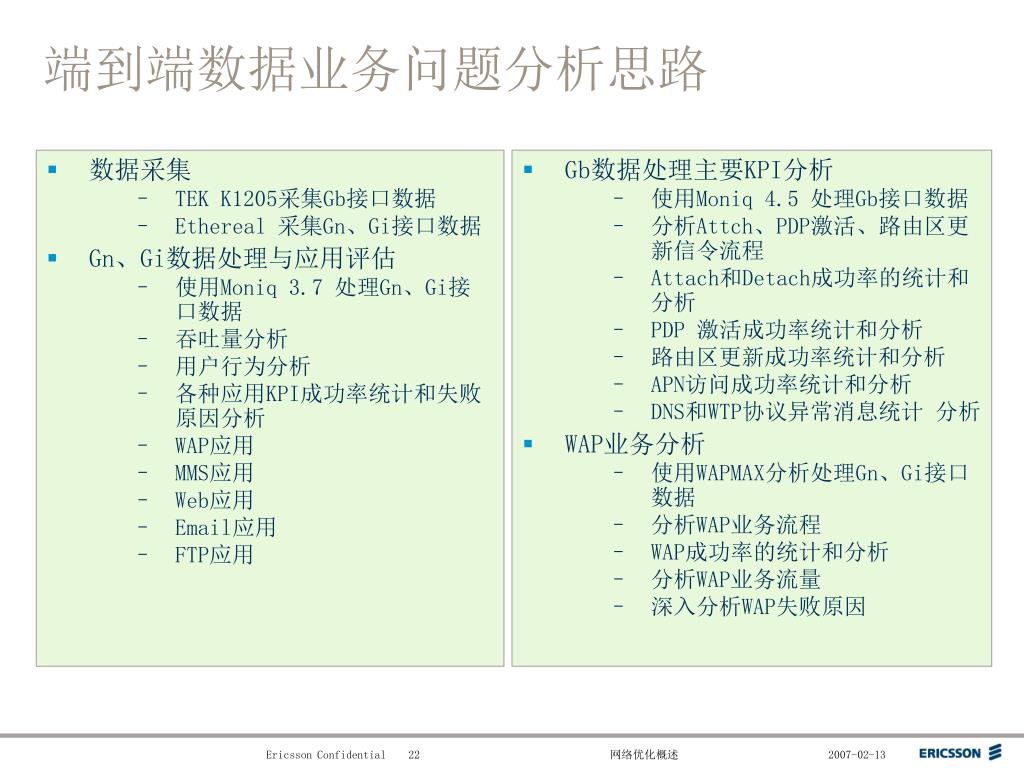

22. 端到端数据业务问题分析思路 • Gb数据处理主要KPI分析 • 使用Moniq 4.5 处理Gb接口数据 • 分析Attch、PDP激活、路由区更新信令流程 • Attach和Detach成功率的统计和分析 • PDP 激活成功率统计和分析 • 路由区更新成功率统计和分析 • APN访问成功率统计和分析 • DNS和WTP协议异常消息统计 分析 • WAP业务分析 • 使用WAPMAX分析处理Gn、Gi接口数据 • 分析WAP业务流程 • WAP成功率的统计和分析 • 分析WAP业务流量 • 深入分析WAP失败原因 • 数据采集 • TEK K1205采集Gb接口数据 • Ethereal 采集Gn、Gi接口数据 • Gn、Gi数据处理与应用评估 • 使用Moniq 3.7 处理Gn、Gi接口数据 • 吞吐量分析 • 用户行为分析 • 各种应用KPI成功率统计和失败原因分析 • WAP应用 • MMS应用 • Web应用 • Email应用 • FTP应用

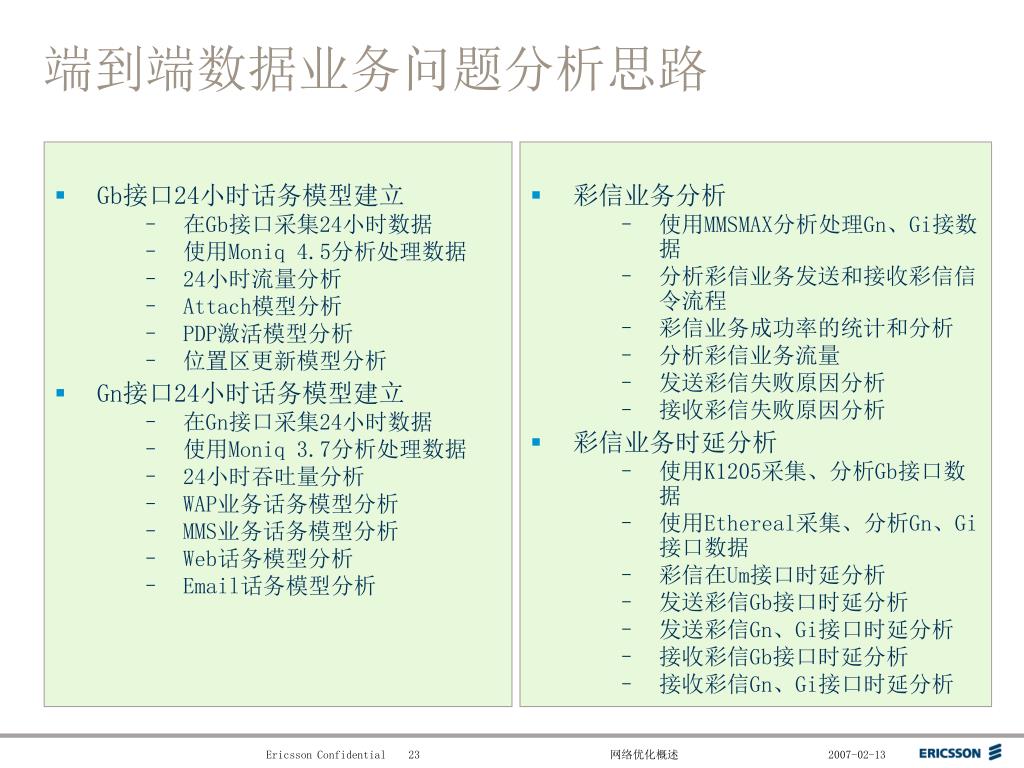

23. 端到端数据业务问题分析思路 • Gb接口24小时话务模型建立 • 在Gb接口采集24小时数据 • 使用Moniq 4.5分析处理数据 • 24小时流量分析 • Attach模型分析 • PDP激活模型分析 • 位置区更新模型分析 • Gn接口24小时话务模型建立 • 在Gn接口采集24小时数据 • 使用Moniq 3.7分析处理数据 • 24小时吞吐量分析 • WAP业务话务模型分析 • MMS业务话务模型分析 • Web话务模型分析 • Email话务模型分析 • 彩信业务分析 • 使用MMSMAX分析处理Gn、Gi接数据 • 分析彩信业务发送和接收彩信信令流程 • 彩信业务成功率的统计和分析 • 分析彩信业务流量 • 发送彩信失败原因分析 • 接收彩信失败原因分析 • 彩信业务时延分析 • 使用K1205采集、分析Gb接口数据 • 使用Ethereal采集、分析Gn、Gi接口数据 • 彩信在Um接口时延分析 • 发送彩信Gb接口时延分析 • 发送彩信Gn、Gi接口时延分析 • 接收彩信Gb接口时延分析 • 接收彩信Gn、Gi接口时延分析

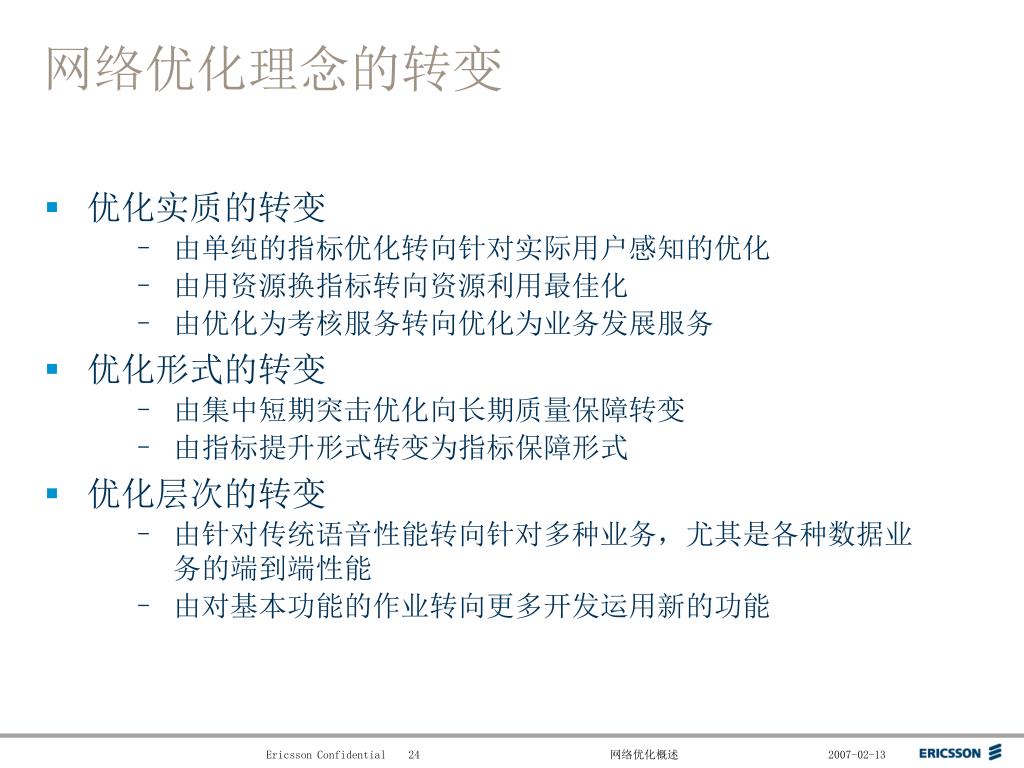

24. 网络优化理念的转变 • 优化实质的转变 • 由单纯的指标优化转向针对实际用户感知的优化 • 由用资源换指标转向资源利用最佳化 • 由优化为考核服务转向优化为业务发展服务 • 优化形式的转变 • 由集中短期突击优化向长期质量保障转变 • 由指标提升形式转变为指标保障形式 • 优化层次的转变 • 由针对传统语音性能转向针对多种业务，尤其是各种数据业务的端到端性能 • 由对基本功能的作业转向更多开发运用新的功能
