Luidsprekers behoort bij open leertaak OT 6.2.1 © friesland college 1999
Luidsprekers Dit instructieprogramma geeft de werking weer van een luidspreker als praktisch voorbeeld van magnetische krachtwerking
Luidsprekers startmenu De onderdelen De werking Praktisch gebruik
Luidsprekers Een luidspreker bestaat uit de volgende onderdelen

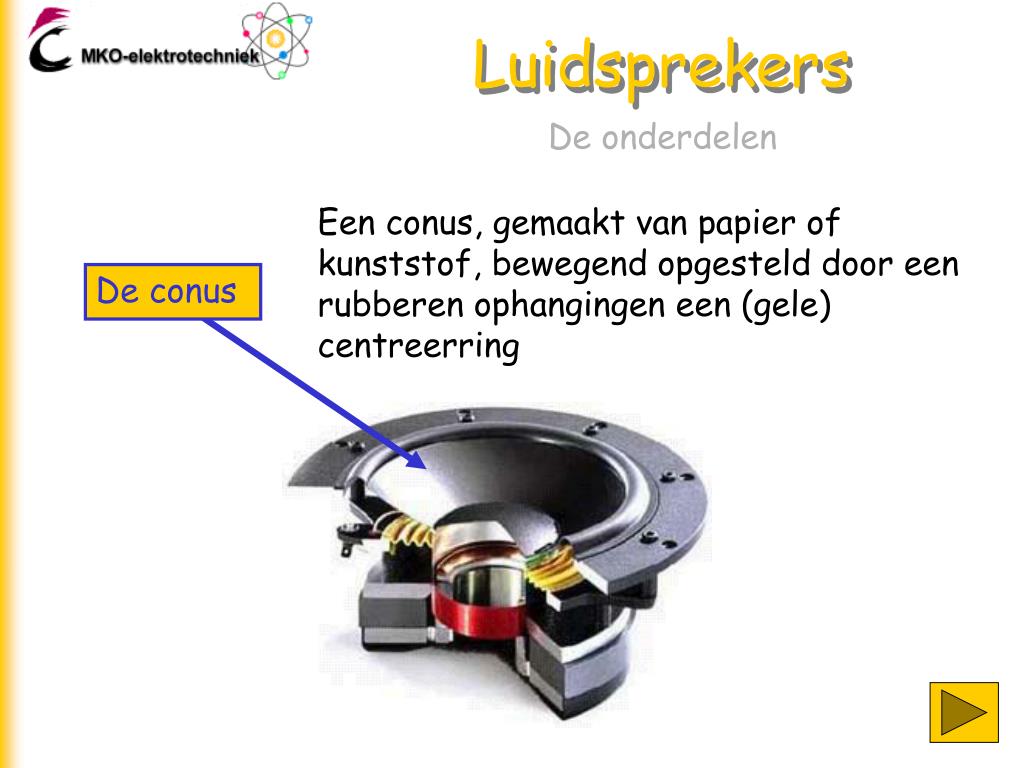

De onderdelen Luidsprekers Een conus, gemaakt van papier of kunststof, bewegend opgesteld door een rubberen ophangingen een (gele) centreerring De conus

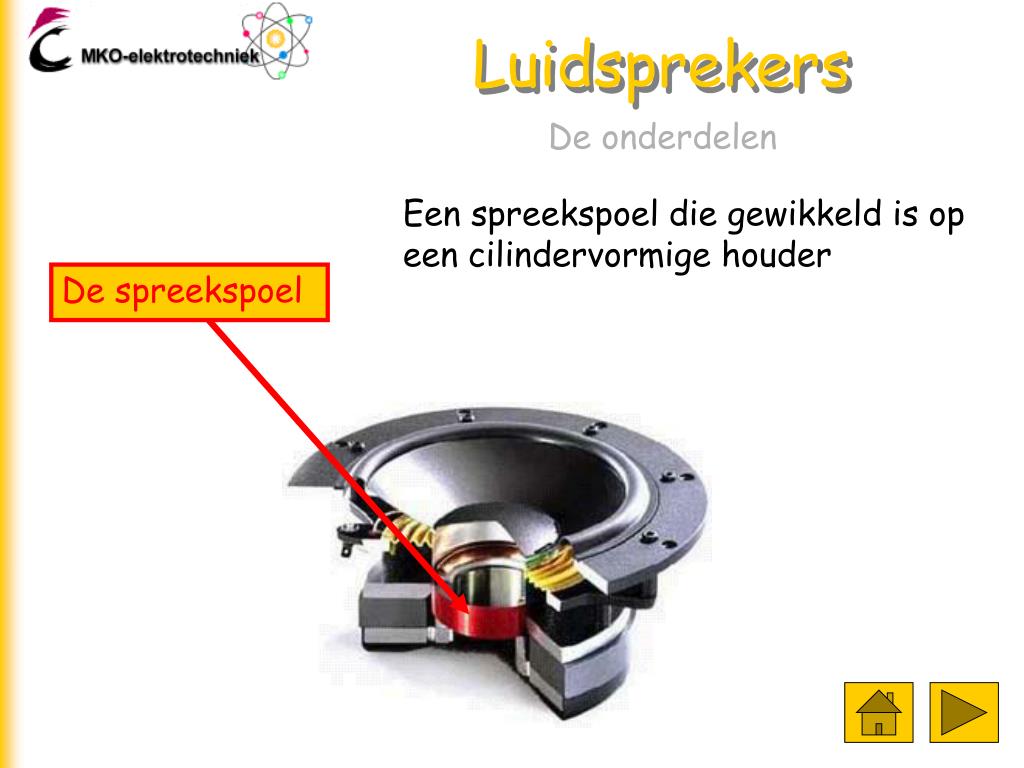

De onderdelen Luidsprekers Een spreekspoel die gewikkeld is op een cilindervormige houder De spreekspoel

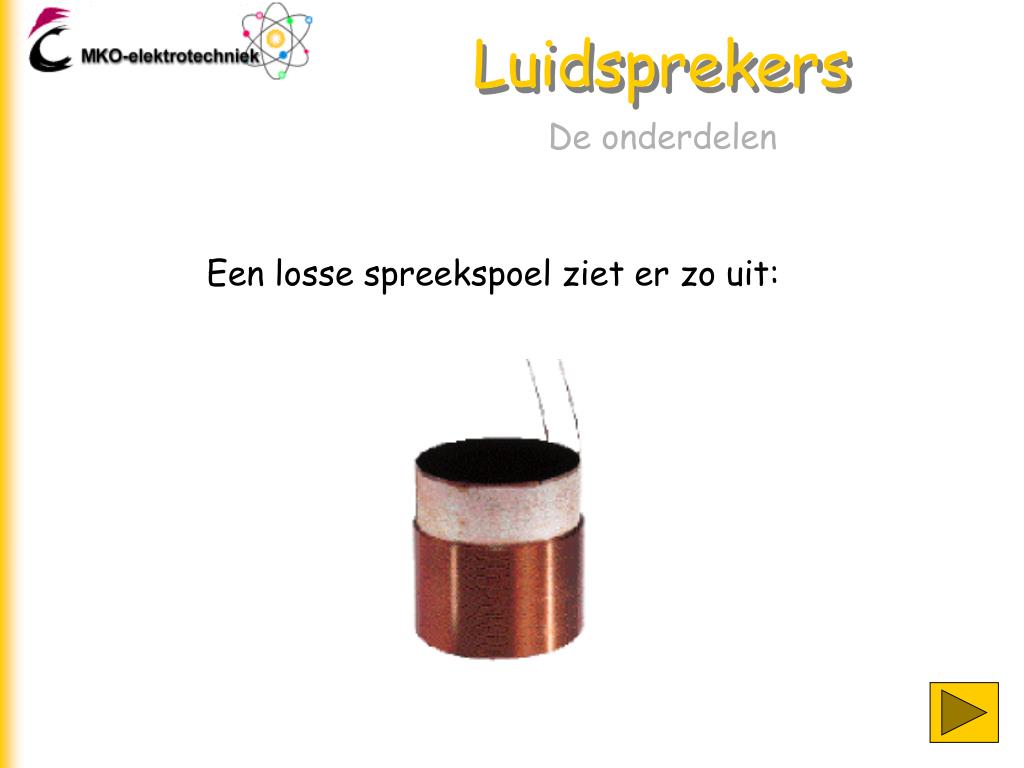

De onderdelen Luidsprekers Een losse spreekspoel ziet er zo uit:
De onderdelen Luidsprekers Er zijn spreekspoelen is allerlei soorten en maten
De onderdelen Luidsprekers Een permanente magneet, vaak gemaakt van keramisch materiaal zorgt voor een magnetisch veld De magneet N Z
De onderdelen Luidsprekers en magnetisch geleidend materiaal, vaak een nikkellegering De magneet N Z Magnetisch geleidend materiaal

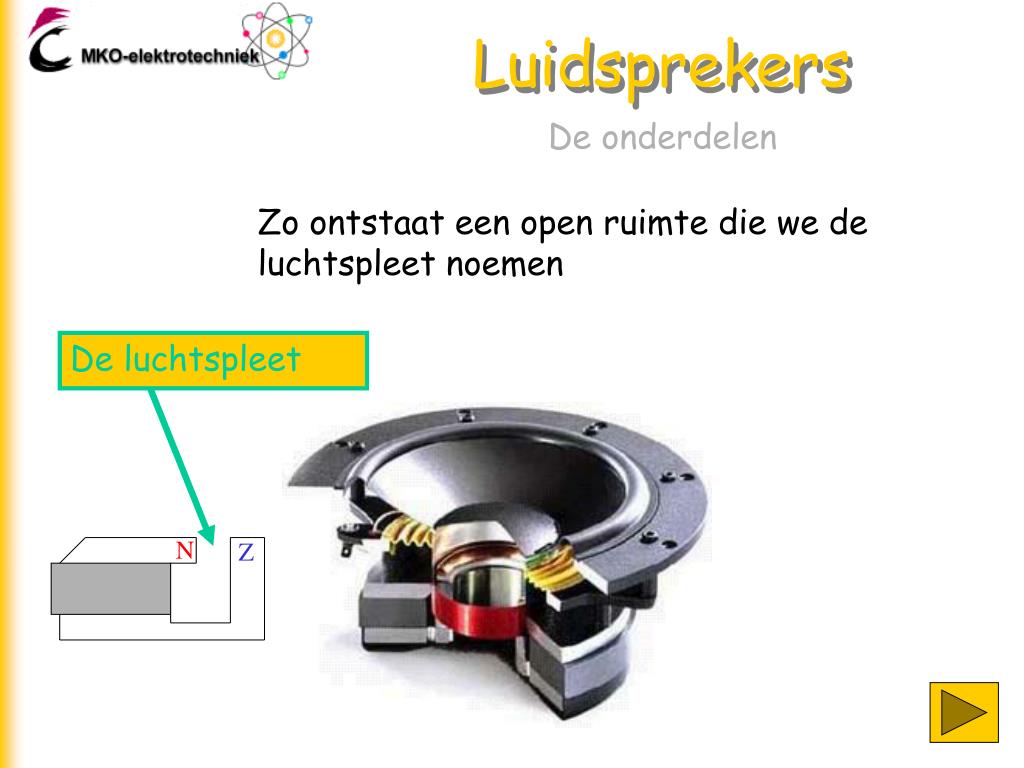

De onderdelen Luidsprekers Zo ontstaat een open ruimte die we de luchtspleet noemen De luchtspleet N Z
De onderdelen Luidsprekers Door de magnetische geleiders ontstaat in de luchtspleet een sterk magnetisch veld F Magnetische veld F N Z Dit is het laatste scherm van dit onderdeel
De werking Luidsprekers Kijk goed naar de foto en de detailtekening. In de luchtspleet bevindt zich de spreekspoel De spreekspoel N Z
De werking Luidsprekers De spoel bevindt zich in de luchtspleet in het magnetische veld F F N Z

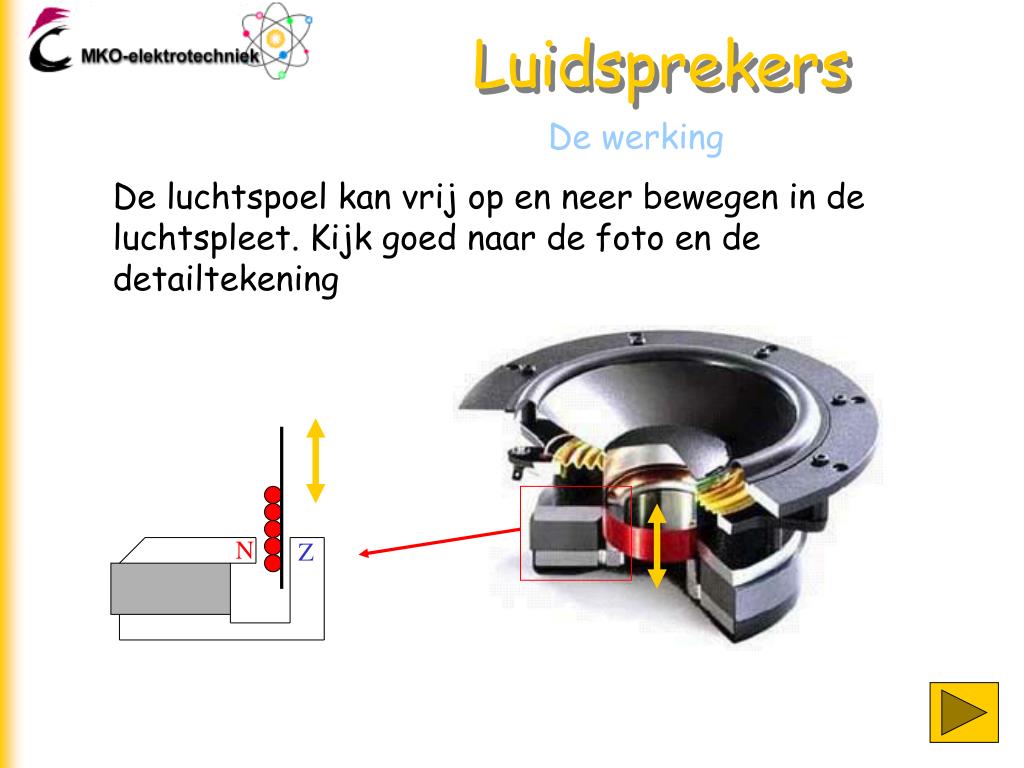

De werking Luidsprekers De luchtspoel kan vrij op en neer bewegen in de luchtspleet. Kijk goed naar de foto en de detailtekening N Z
De werking Luidsprekers De luidspreker bezit twee aansluitingen waarop de spreekspoel is aangesloten

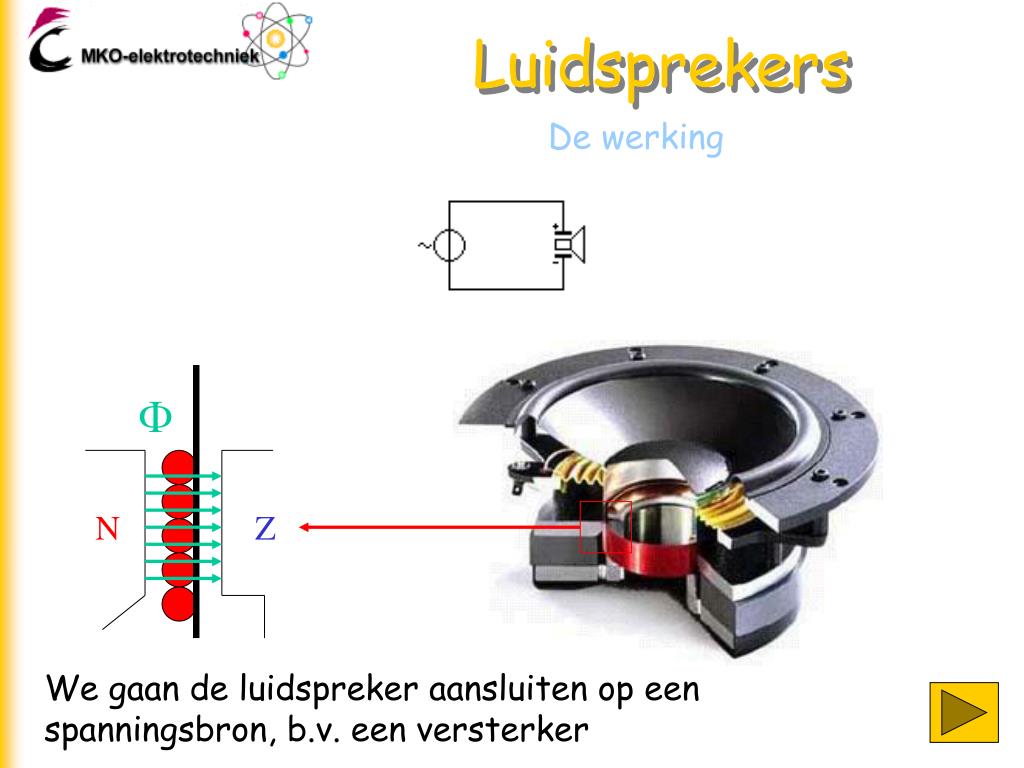

De werking Luidsprekers F N Z We gaan de luidspreker aansluiten op een spanningsbron, b.v. een versterker
De werking Luidsprekers F N Z Stel dat de versterker een spanning levert die een sinusvormige stroom in de spreekspoel veroorzaakt

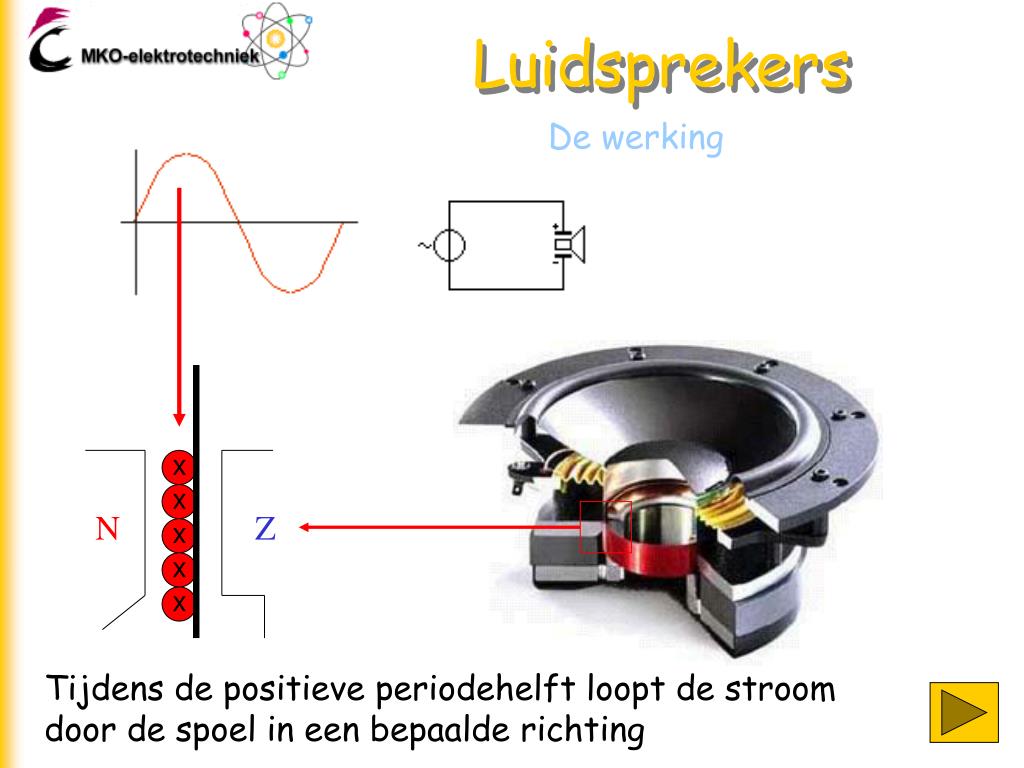

De werking Luidsprekers x x N Z x x x Tijdens de positieve periodehelft loopt de stroom door de spoel in een bepaalde richting
De werking Luidsprekers N Z Tijdens de negatieve periodehelft loopt de stroom door de spoel andersom
De werking Luidsprekers F N Z We bekijken even de krachtwerking op één draadje

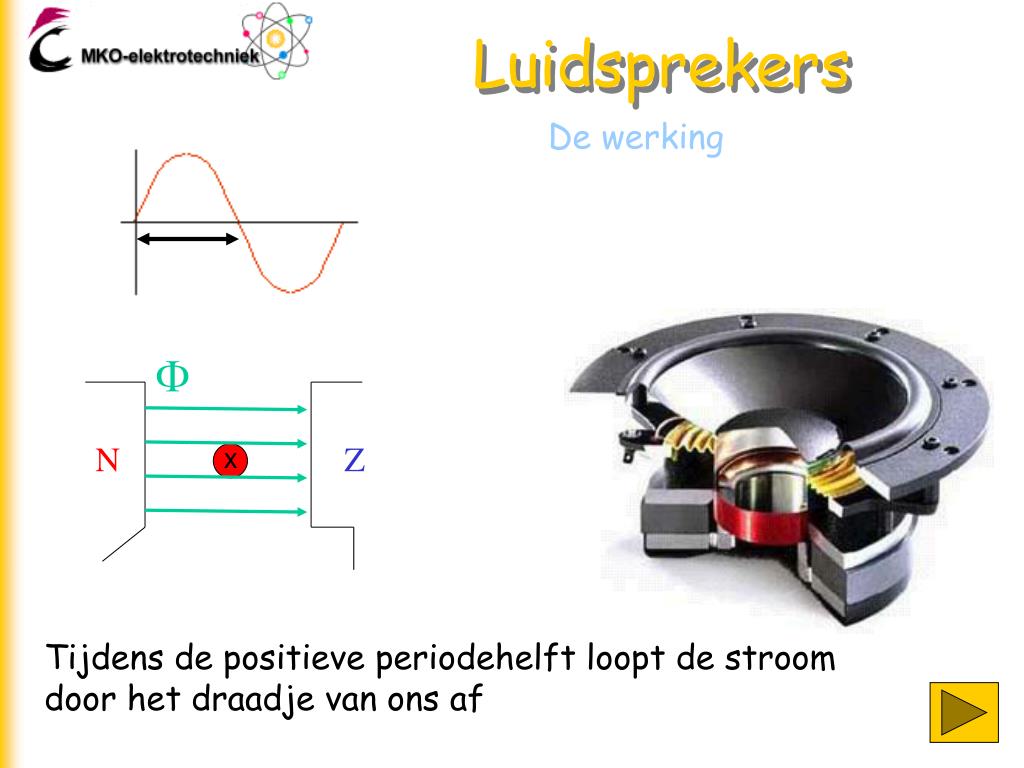

De werking Luidsprekers F N Z x Tijdens de positieve periodehelft loopt de stroom door het draadje van ons af

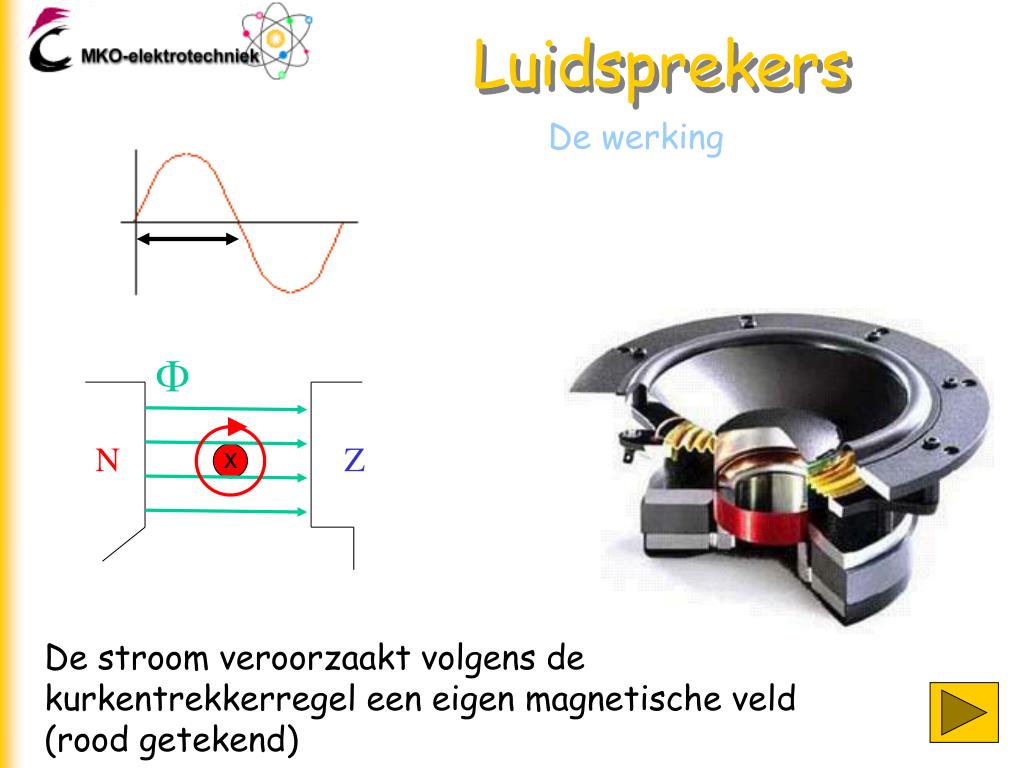

De werking Luidsprekers F N Z x De stroom veroorzaakt volgens de kurkentrekkerregel een eigen magnetische veld (rood getekend)

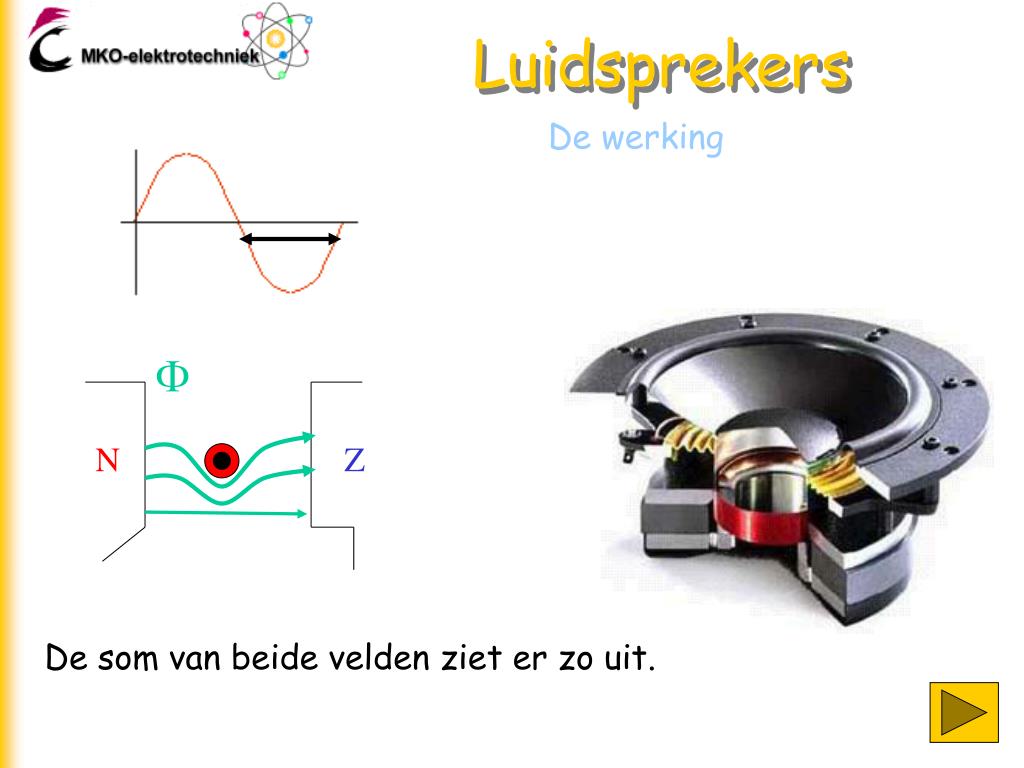

De werking Luidsprekers F N Z x De som van beide velden ziet er zo uit.

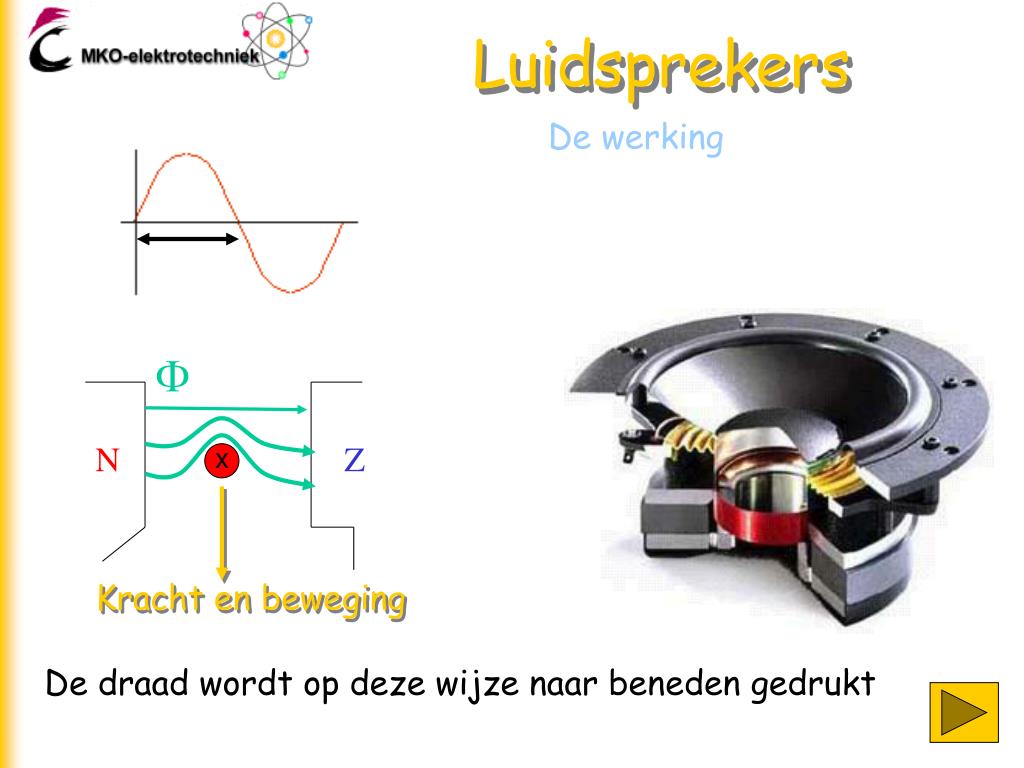

De werking Luidsprekers F N Z x Kracht en beweging De draad wordt op deze wijze naar beneden gedrukt
De werking Luidsprekers F N Z x Kracht en beweging De conus van de luidspreker wordt naar binnen getrokken

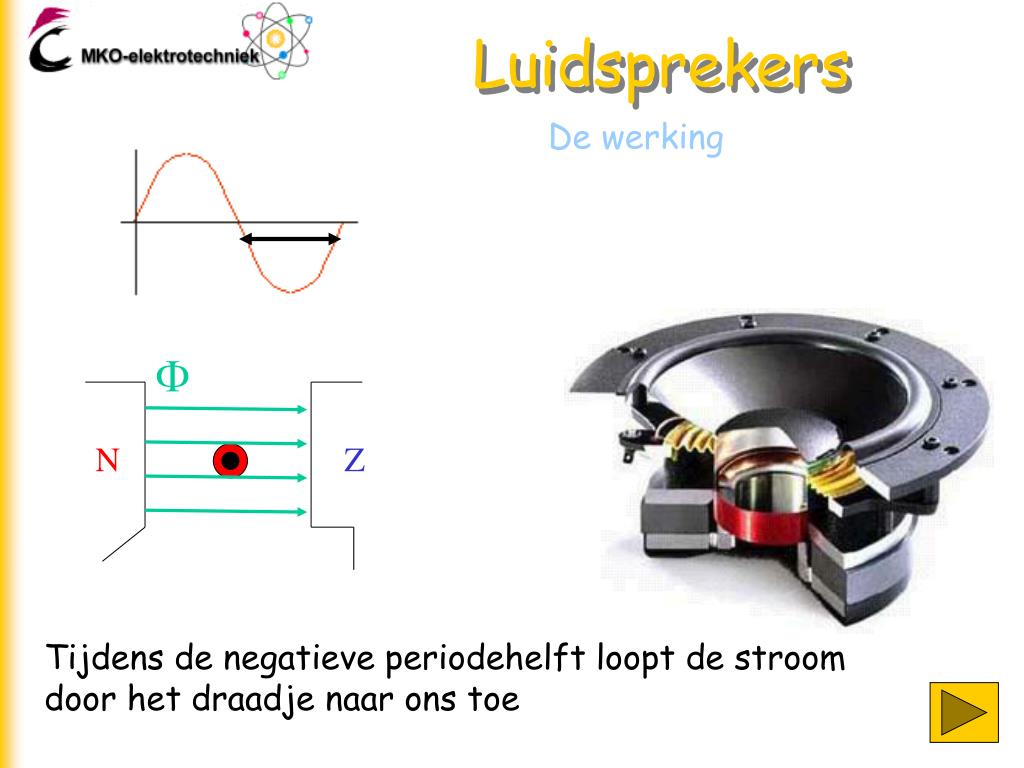

De werking Luidsprekers F N Z Tijdens de negatieve periodehelft loopt de stroom door het draadje naar ons toe

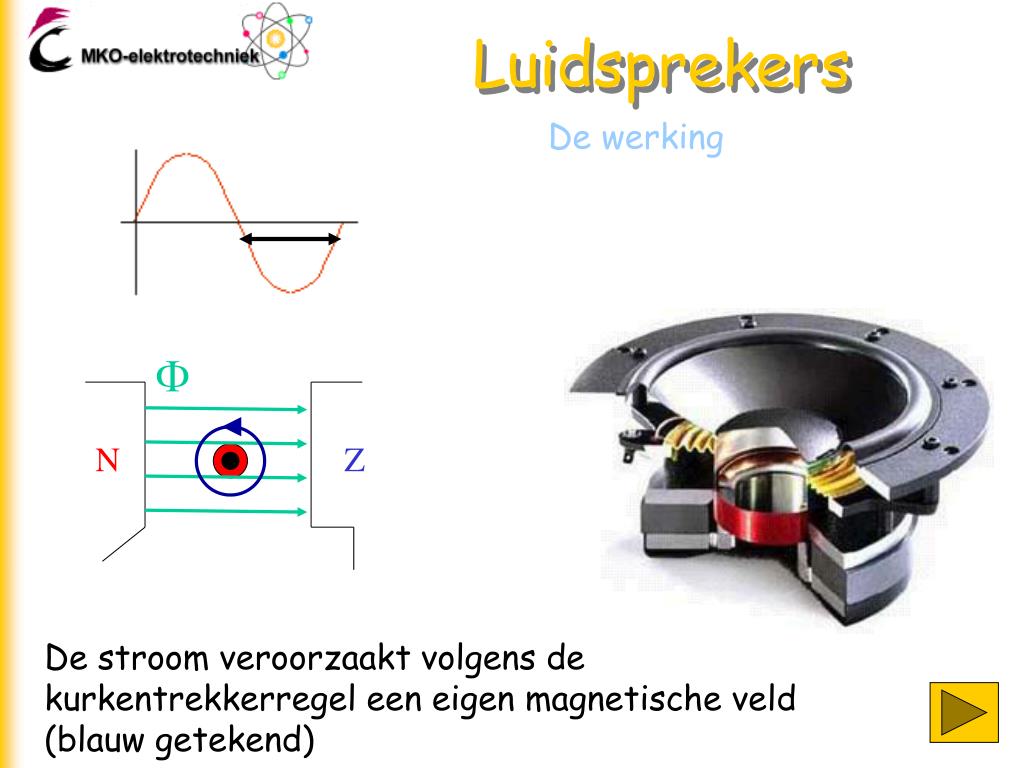

De werking Luidsprekers F N Z De stroom veroorzaakt volgens de kurkentrekkerregel een eigen magnetische veld (blauw getekend)
De werking Luidsprekers F N Z De som van beide velden ziet er zo uit.

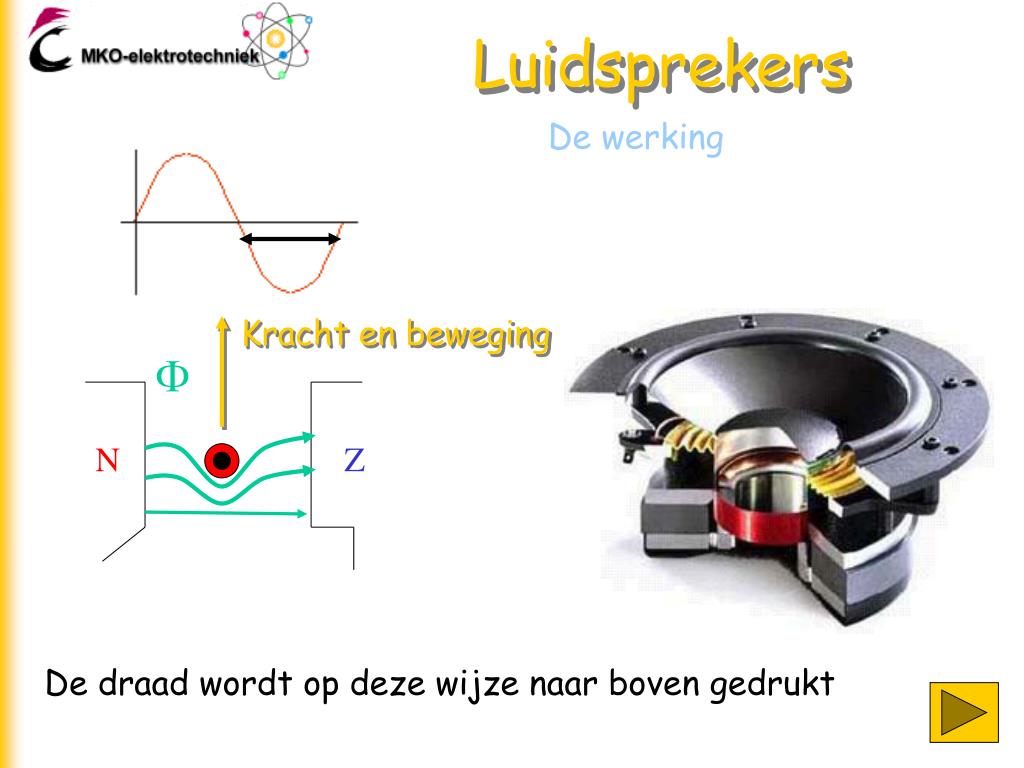

De werking Luidsprekers Kracht en beweging F N Z De draad wordt op deze wijze naar boven gedrukt
De werking Luidsprekers Kracht en beweging F N Z De conus van de luidspreker wordt naar buiten geduwd

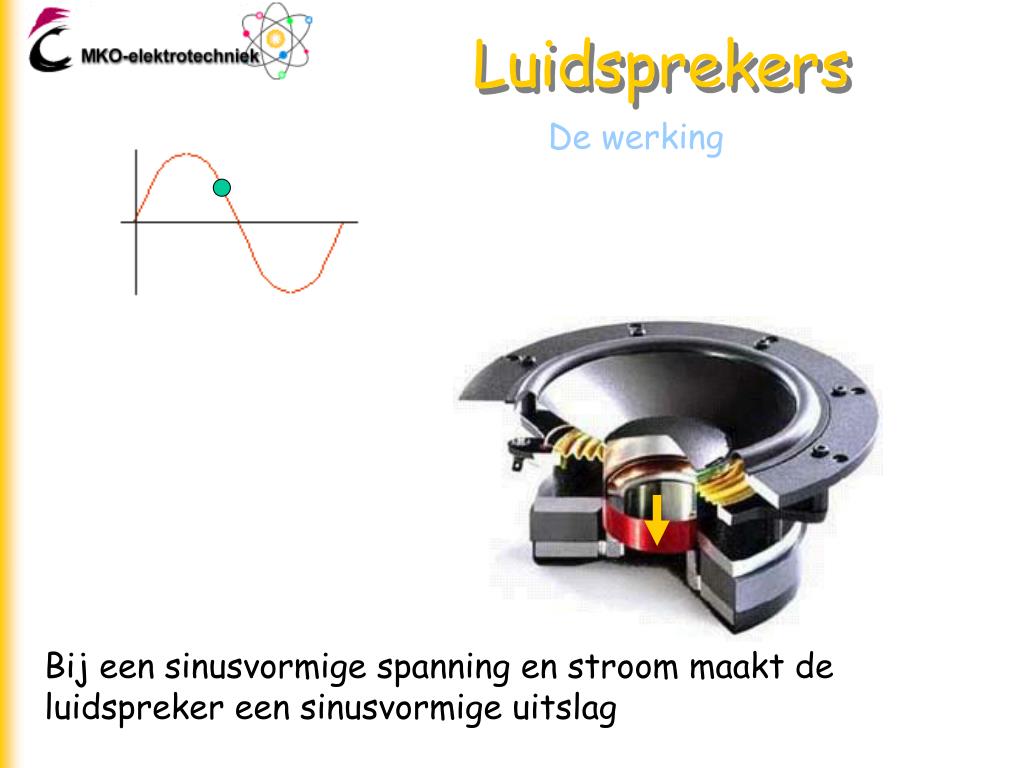

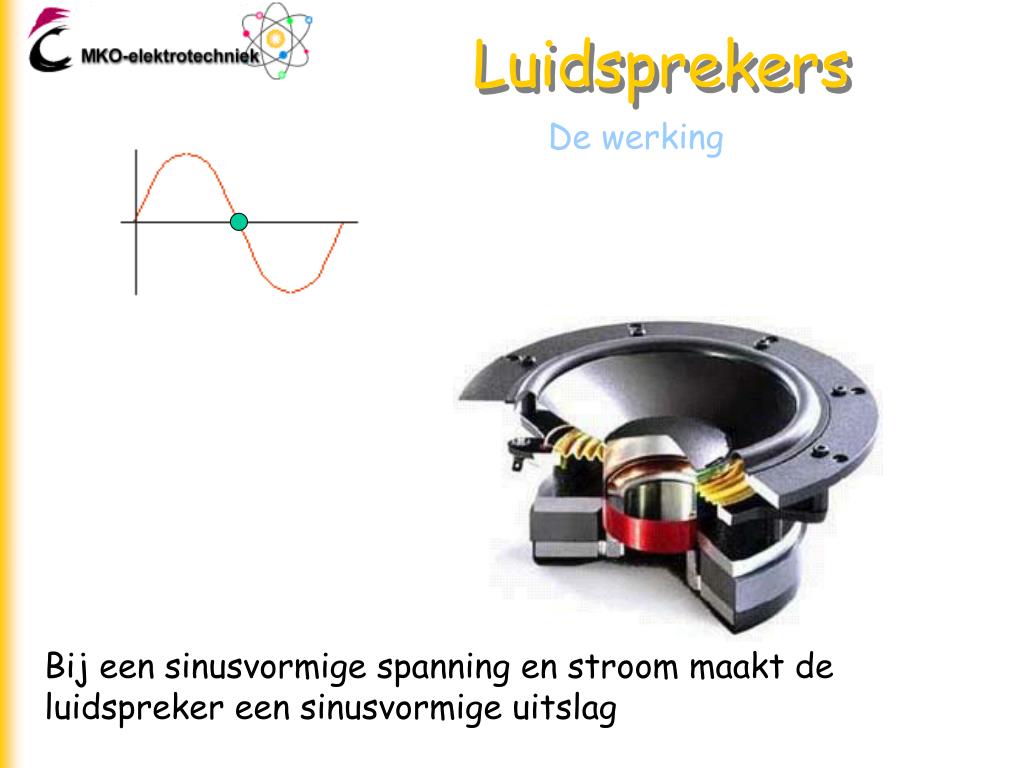

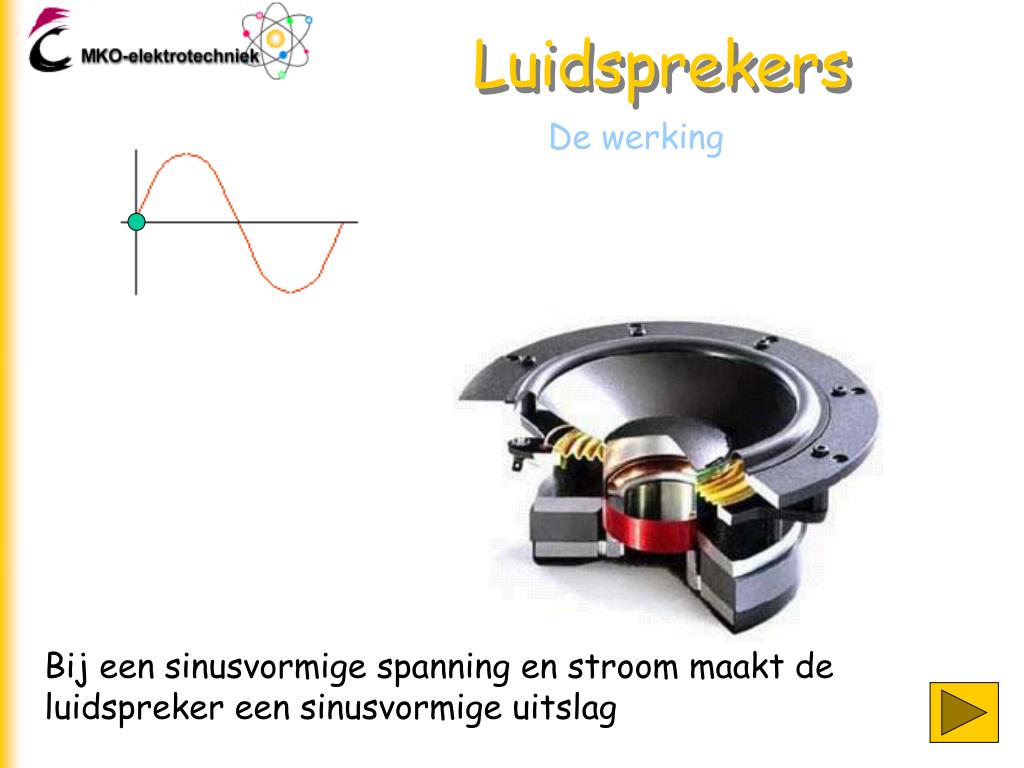

De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag
De werking Luidsprekers Bij een sinusvormige spanning en stroom maakt de luidspreker een sinusvormige uitslag

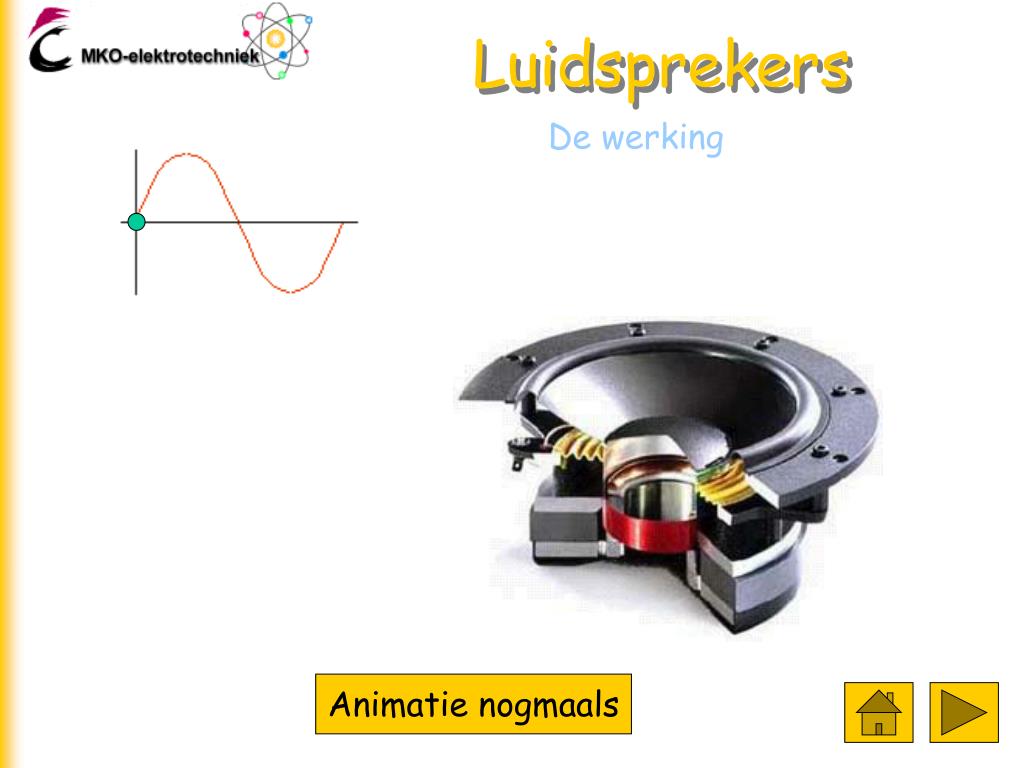

De werking Luidsprekers Animatie nogmaals

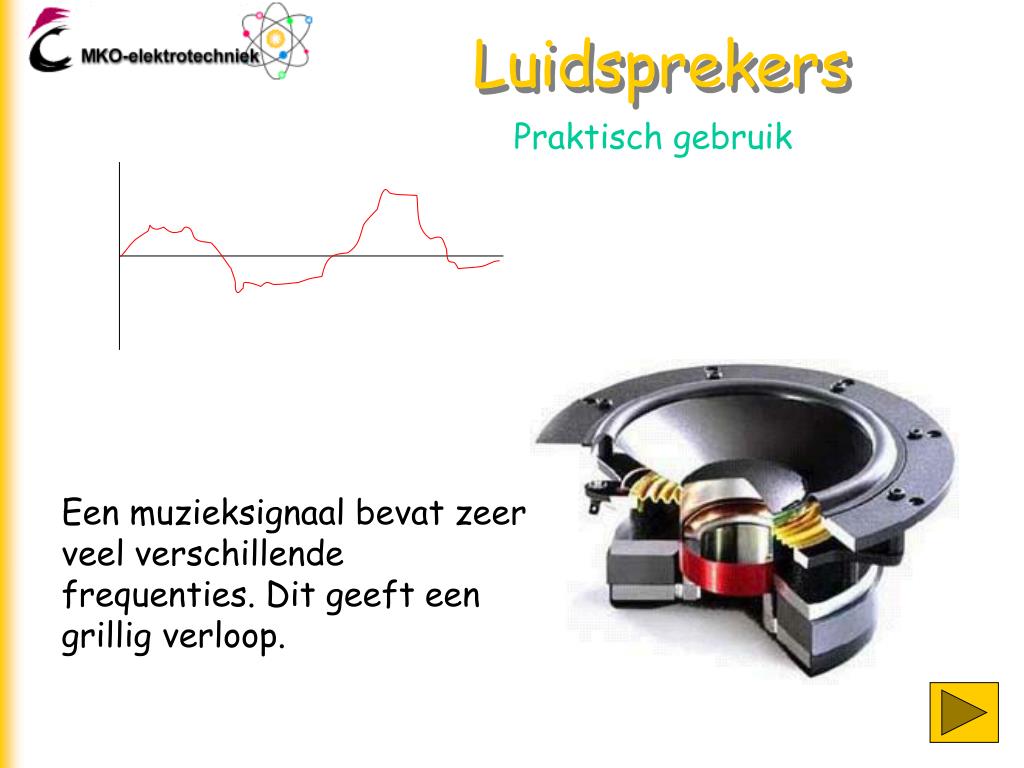

Praktisch gebruik Luidsprekers Een muzieksignaal bevat zeer veel verschillende frequenties. Dit geeft een grillig verloop.

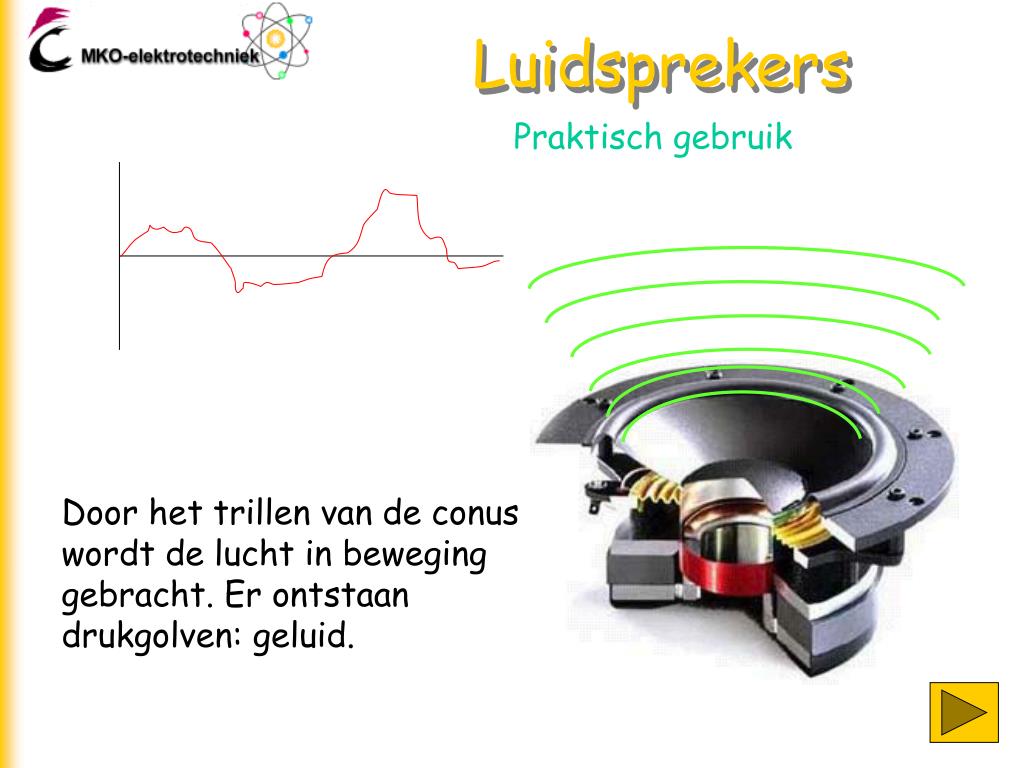

Praktisch gebruik Luidsprekers Door het trillen van de conus wordt de lucht in beweging gebracht. Er ontstaan drukgolven: geluid.

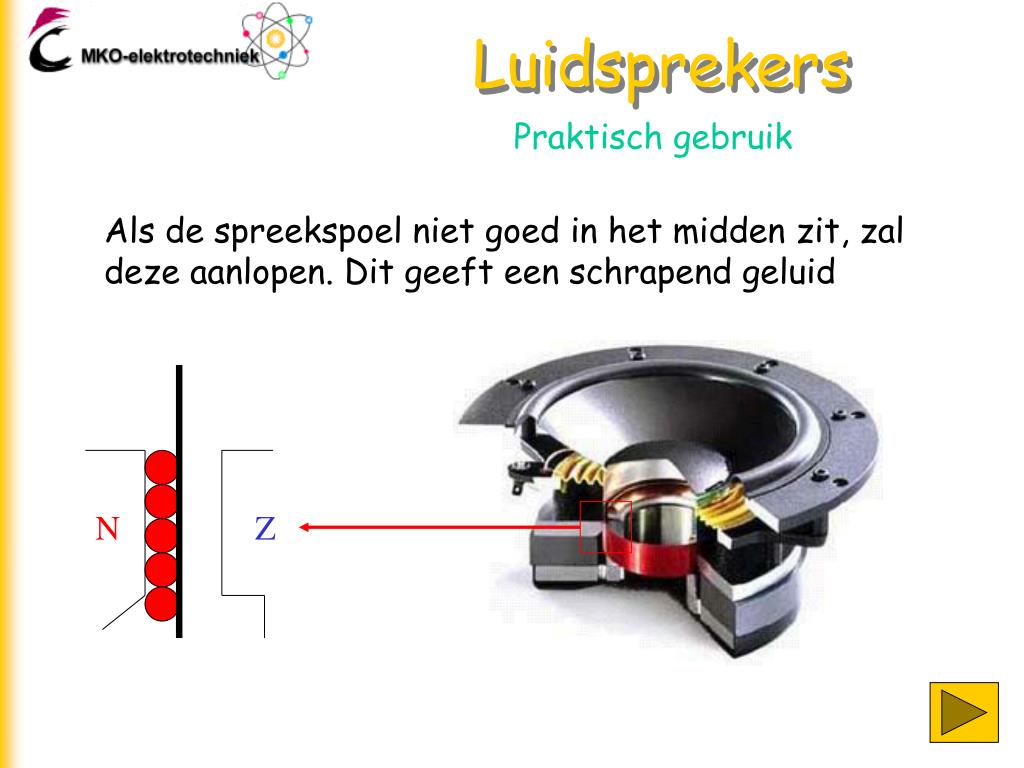

Praktisch gebruik Luidsprekers Als de spreekspoel niet goed in het midden zit, zal deze aanlopen. Dit geeft een schrapend geluid N Z
De werking Luidsprekers Bij de assemblage (in elkaar zetten) van een luidspreker wordt eerst de spreekspoel geplaatst
De werking Luidsprekers Daarna wordt de conus bevestigd aan de spreekspoel

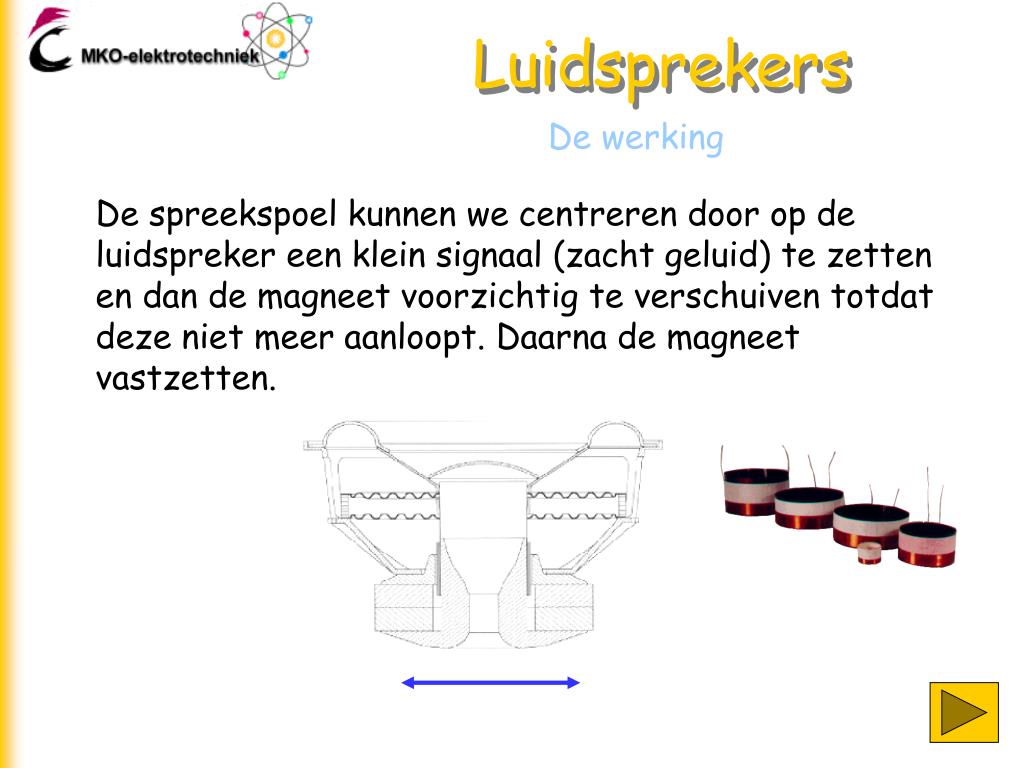

De werking Luidsprekers De spreekspoel kunnen we centreren door op de luidspreker een klein signaal (zacht geluid) te zetten en dan de magneet voorzichtig te verschuiven totdat deze niet meer aanloopt. Daarna de magneet vastzetten.
Praktisch gebruik Luidsprekers Een versterker die kapot gaat geeft soms gelijkspanning af op de uitgang. De impedantie van de spoel is voor gelijkspanning erg laag (XL). Er gaat een grote stroom lopen en de spreekspoel verbrandt. Betere luidsprekers kan je voorzien van een nieuwe spreekspoel
Praktisch gebruik Luidsprekers Veel beter kan je je versterker voorzien van een zgn. DC beveiliging. Die schakelt met een relais de luidspreker af als er gelijkspanning op de uitgang verschijnt. Dit is het laatste scherm
