Presentation Transcript

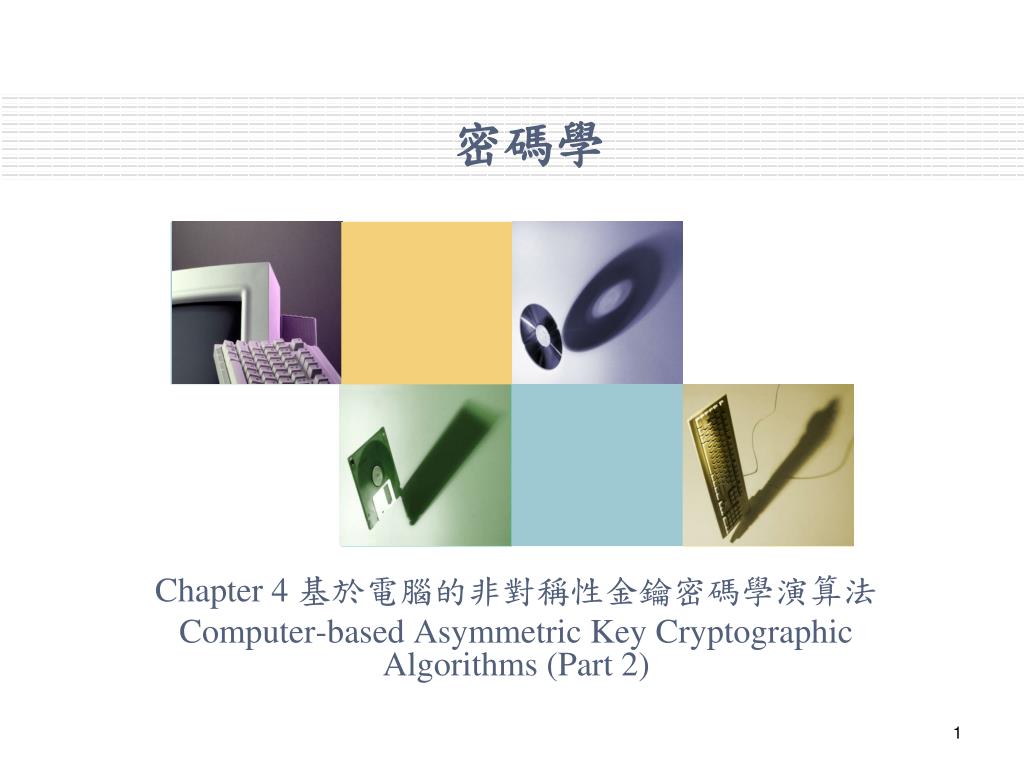

  1. 密碼學 Chapter 4 基於電腦的非對稱性金鑰密碼學演算法 Computer-based Asymmetric Key Cryptographic Algorithms (Part 2)

  2. 訊息摘要演算法 • 原始訊息摘要演算法 (MD) • 安全雜湊演算法 (SHA) • 訊息鑑別碼 (MAC) • 雜湊訊息鑑別碼 (HMAC)

  3. MD5 • 原始訊息摘要演算法 (MD) • 由 Ron River 所發展 • MD -> MD2 -> MD3 -> MD4 -> MD5 • MD5十分快速 • 產生128位元訊息摘要 (4個32位元區塊組成)

  4. MD5 如何工作? • 填入 • 附加長度 • 將輸入分割成 512 位元區塊 • 初始化鏈結變數 • 處理區塊 • 複製鏈結變數到四個符合的變數中 • 將目前的 512 位元分割成 16 個子區塊 • 現在有四個回合。在每一個回合中,處理屬於每一個區塊的所有 16 個子區塊

  5. MD5 如何工作 (1/7) 步驟 1:填入

  6. MD5 如何工作 (2/7) 步驟 2:附加長度

  7. MD5 如何工作 (3/7) 步驟 3:將輸入分割成 512 位元區塊

  8. MD5 如何工作 (4/7) 步驟 4:初始化鏈結變數 A Hex 01 23 45 67 B Hex 89 AB CD EF C Hex FE DC BA 98 D Hex 76 54 32 10 鏈結變數 4個變數,各32位元,共128位元

  9. MD5 如何工作 (5/7) 步驟 5.1:複製鏈結變數A – D 到a – d 變數中 A B C D a b c d abcd a, b, c, d 視為128位元的單一暫存器 a b c d

  10. MD5 如何工作 (6/7) 步驟 5.2:將目前的 512 位元分割成 16 個子區塊

  11. MD5 如何工作 (7/7) 步驟 5.3:現在有四個回合。在每一個回合中, 處理屬於每一個區塊的所有 16 個子區塊

  12. 回合運算 程序 P 的步驟首先在 b、c、d 上執行 將變數 a 加入程序 P 的輸出 將訊息子區塊 M[i] 加入步驟2的輸出 將常數 t[k] 加入步驟3的輸出 將步驟4的輸出左循環位移 s 位元 將變數 b 加入步驟5的輸出 步驟6的輸出變成新的變數 aa = b + ((a + P(b, c, d) + M[i] + T[k] <<< s) 所有的變數向右移動一個位置

  13. MD5 的運作 步驟8 d a b c

  14. 程序P

  15. 回合對應表 (回合1)

  16. 回合對應表 (回合2)

  17. 回合對應表 (回合3)

  18. 回合對應表 (回合4)

  19. 表格t的值

  20. MD4與MD5差異

  21. 弱點 • MD5 較老,訊息摘要長度為128位,隨著電腦運算能力提高,找到「碰撞」是可能的 • MD5 演算法不應再被用於任何軟體完整性檢查或代碼簽名的用途

  22. 弱點 2004年,中國數學家王小雲證明 MD5 數位簽名演算法可以產生碰撞。 2007年,Marc Stevens、Arjen K. Lenstra 和 Benne de Weger 進一步指出透過偽造軟體簽名,可重複性攻擊MD5演算法。研究者使用前綴碰撞法 (字首碰撞法),使程式前端包含惡意程式,利用後面的空間添上垃圾代碼湊出同樣的 MD5 Hash 值。

  23. 弱點 2008年,荷蘭埃因霍芬技術大學科學家成功把2個可執行檔案進行了 MD5 碰撞,使得這兩個運行結果不同的程式被計算出同一個 MD5 ,顯然這樣會為病毒大開方便之門。 2008年12月一組科研人員透過MD5碰撞成功生成了偽造的SSL證書,這使得在https協議中伺服器可以偽造一些根CA的簽名。

  24. 安全雜湊演算法 (SHA) • Secure Hash Algorithm, SHA • 美國國家標準技術局(NIST)沿著 NSA 發展 • 1993年成為一個聯邦資料處理標準 (Federa Information Processing Standards, FIPS PUB 180) • 1995年修訂成FIPS PUB 180-1,並更名為SHA-1 • SHA是一個MD4的修正版,其設計與MD4非常相似

  25. SHA 如何工作? • 填入 • 附加長度 • 將輸入分割成 512 位元區塊 • 初始化鏈結變數 • 處理區塊 • 複製鏈結變數 A-E 到變數 a-e 中 • 目前的 512 位元區塊分割成 16 個子區塊,每一個包含 32 位元 • SHA 包含四個回合,每一個回合包含 20 個疊代

  26. SHA 如何工作 (1/7) 步驟 1:填入

  27. SHA 如何工作 (2/7) 步驟 2:附加長度

  28. SHA 如何工作 (3/7) 步驟 3:將輸入分割成 512 位元區塊

  29. SHA 如何工作 (4/7) 步驟 4:初始化鏈結變數 A Hex 01 23 45 67 B Hex 89 AB CD EF C Hex FE DC BA 98 D Hex 76 54 32 10 E Hex C3 D2 E1 F0 鏈結變數 5個變數,各32位元,共160位元

  30. SHA 如何工作 (5/7) 步驟 5.1:複製鏈結變數 A – E 到 a – e 變數中 A B C D E a b c d e abcde a, b, c, d, e 視為160位元的單一暫存器 a b c d e

  31. SHA 如何工作 (6/7) 步驟 5.2:將目前的 512 位元分割成 16 個子區塊

  32. SHA 如何工作 (7/7) 步驟 5.3:SHA 包含四個回合,每一個回合包含 20 個疊代 abcde = (e + P(b, c,d) + s5(a) + W[i] + K[i]), a, s30(b), c,d

  33. 單一 SHA-1 疊代

  34. W[t]的值 t = 0 到 15 W[t] = M[t] t = 16 到 79 W[t] = s1(W[t – 16] XOR W[t – 14] XOR W[t – 8] XOR W[t – 3]

  35. 程序P

  36. K[t]的值

  37. MD5 與 SHA-1 的比較

  38. SHA-1 的破解 2005年,Rijmen和Oswald發表了對SHA-1較弱版本(53次的加密迴圈而非80次)的攻擊:在2^80的計算複雜度之內找到碰撞。 2005年二月,王小雲、殷益群及於紅波發表了對完整版SHA-1的攻擊,只需少於2^69的計算複雜度,就能找到一組碰撞。

  39. SHA-1 的破解 2005年8月17日的CRYPTO會議尾聲中王小雲、姚期智、姚儲楓再度發表更有效率的SHA-1攻擊法,能在2^63個計算複雜度內找到碰撞。 2006年的CRYPTO會議上,Christian Rechberger和Christophe De Cannière宣布他們能在容許攻擊者決定部分原訊息的條件之下,找到SHA-1的一個碰撞。

  40. SHA-1 的安全 • 對 SHA-1 的實用攻擊目前能未成功 • 使用80次疊代並產生160位元訊息摘要 • SHA 是 MD4 再加上改良的位元雜湊 • 多一個額外的回合和更多隨機性

  41. 訊息鑑別碼 (MAC) • Message Authentication Code, MAC • 概念類似訊息摘要 • 發送方和接收方需要共用一把共享的對稱性(秘密)金鑰 • 特徵 • 確保接收方的訊息沒有改變 • 接收方可以確認訊息是來自正確的發送方 • 與對稱性金鑰密碼學的差異 • 加密程序不需要是可逆的,單向函數可用

  42. MAC 程序

  43. MAC 程序 • A 和 B 分享一個對稱性(秘密)金鑰 K,且此金鑰不被其他人知道。A 使用金鑰 K 在訊息 M 上計算 MAC H1。 • A 寄出原始訊息 M 和 MAC H1 給 B 。 • B 接收到訊息,B 也使用 K 在 M 上計算其 MAC H2。 • B 比較 H1 和 H2。假如兩個相符合,B 可得知在傳送中訊息 M 沒有改變。假如 H1 與 H2 不相等,B 將拒絕此訊息,因為訊息在傳送之間被改變。

  44. 雜湊訊息鑑別碼 (HMAC) • Hash-based Message Authentication Code, HMAC • 在網際網路上的使用相當廣泛 • 網際網路協定 (Internet Protocol, IP) • 安全插座層協定 (Secure Socket Layer, SSL)

  45. HMAC 概念

  46. HMAC變數定義 MD:訊息摘要/雜湊函數被使用(MD5, SHA-1等) M:原始訊息 L:訊息M中的區塊數目 b:每一區塊位元數目 K:對稱性金鑰 ipad:字串00110110重複b/8次 opad:字串01011010重複b/8次

  47. HMAC 如何工作? • 取金鑰 K 的長度等於 b (區塊的位元數) • 必要時須調整輸入金鑰的長度 • 以 ipad XOR K 以產生 S1 • 加入 M 到 S1 中 • 訊息摘要演算法 • 以 opad XOR K 以產生 S2 • 加入 H 到 S2 中 • 訊息摘要演算法

  48. HMAC 的步驟 (1/7) 步驟 1:取 K 的長度等於 b

  49. HMAC 的步驟 (2/7) 步驟 2:以 ipad XOR K 以產生 S1

  50. HMAC 的步驟 (3/7) 步驟 3:加入 M 到 S1 中
