  1. Universidad Técnica Federico Santa María Departamento de Electrónica Programación Básicacon “NQC” Pedro F. Toledo

  2. Entornos de programación • Los entornos de programación son los programas que se utilizan para escribir el código, ensamblarlo y compilarlo. • Principalmente hay de 2 tipos: • Consola: Todo se maneja directamente con texto, no hay botones ni ninguna facilidad. Todo se ejecuta escribiendo líneas de comando. • Ventana: Este es el sistema mas amigable para escribir código. Dependiendo del modelo y la versión, todo se trabaja en una ventana de entorno Windows o parecido, las palabras reservadas son resaltadas y usa un formato con colores para indicar los diferentes detalles del código.

  3. Entorno de “NQC Edit” • “NQCEdit” será el programa que se utilizará a lo largo del curso para desarrollar, compilar y descargar programas a los “RCX” • La versión asociada al programa no es de la ventana donde se escribe. Esta asociado al archivo compilador “nqc.exe” que se encuentra en la misma carpeta que el ejecutable de la ventana.

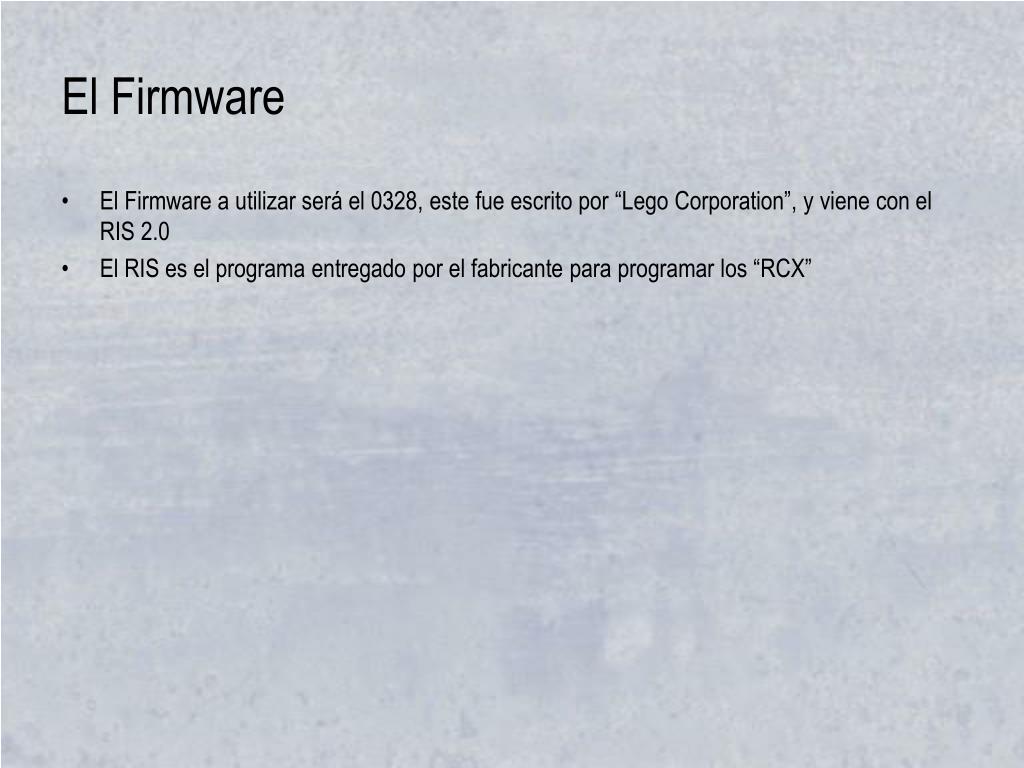

  4. El Firmware • El Firmware a utilizar será el 0328, este fue escrito por “Lego Corporation”, y viene con el RIS 2.0 • El RIS es el programa entregado por el fabricante para programar los “RCX”

  5. Botones del RCX y su función • Para el Firmware que utilizaremos los botones se comportan de la siguiente manera: • On-Off Permite encender o apagar el ladrillo • View Permite seleccionar la entrada o salida cuyo valor aparezca en la pantalla • Run Inicia el programa seleccionado • Prgm Permite seleccionar cual de los programas se va a ejecutar • Los botones solo funcionan de esta manera cuando el Firmware cargado está diseñado para que funcionen de esa manera. Dependiendo del Firmware se puede hacer que los botones realicen funciones diferentes.

  6. Estructura fundamental de un programa • task main(){ …… } • Comentarios • // • /* …… */

  7. Funcionamiento de sensores • Como ya habíamos comentado la clase anterior, dentro de las variables de sistema está el valor de los sensores. • Nombres de las variables de sistema que entregan los datos de los sensores: • SENSOR_1 • SENSOR_2 • SENSOR_3

  8. Modos de los sensores • SENSOR_MODE_RAW • SENSOR_MODE_BOOL • SENSOR_MODE_PULSE • SENSOR_MODE_PERCENT • SENSOR_MODE_FAHRENHEIT • SENSOR_MODE_CELCIUS • SENSOR_MODE_ROTATION

  9. Tipos de sensores • SENSOR_TYPE_NONE • SENSOR_TYPE_TOUCH • SENSOR_TYPE_TEMPERATURE • SENSOR_TYPE_LIGHT • SENSOR_TYPE_ROTATION

  10. Configuraciones de sensores • SENSOR_TOUCH • SENSOR_LIGHT • SENSOR_ROTATION • SENSOR_CELCIUS • SENSOR_FAHRENHEIT • SENSOR_PULSE

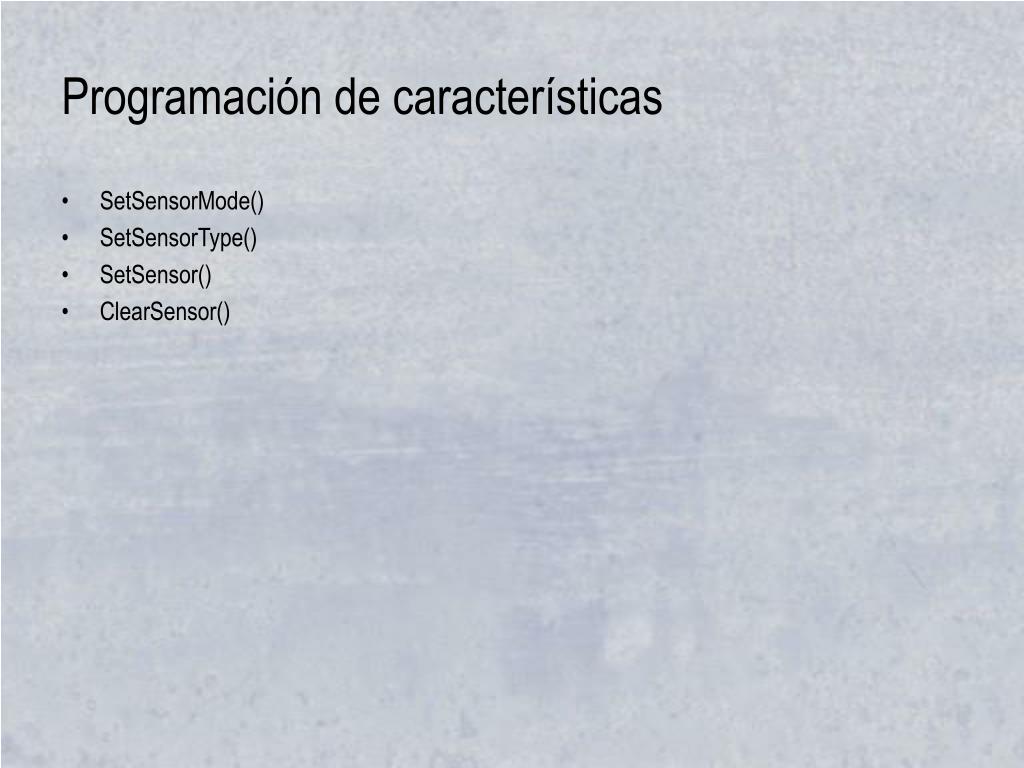

  11. Programación de características • SetSensorMode() • SetSensorType() • SetSensor() • ClearSensor()

  12. Funcionamiento de los motores • Como ya habíamos comentado la clase anterior, dentro de las variables de sistema está el estado de los actuadores. • Nombres de las variables de sistema que controlan actuadores: • OUT_A • OUT_B • OUT_C

  13. Insertar tiempos de espera • Wait()

  14. Programación de caracteristicas • Rev() • Fwd() • On() • Off() • Toggle() • SetDirection()

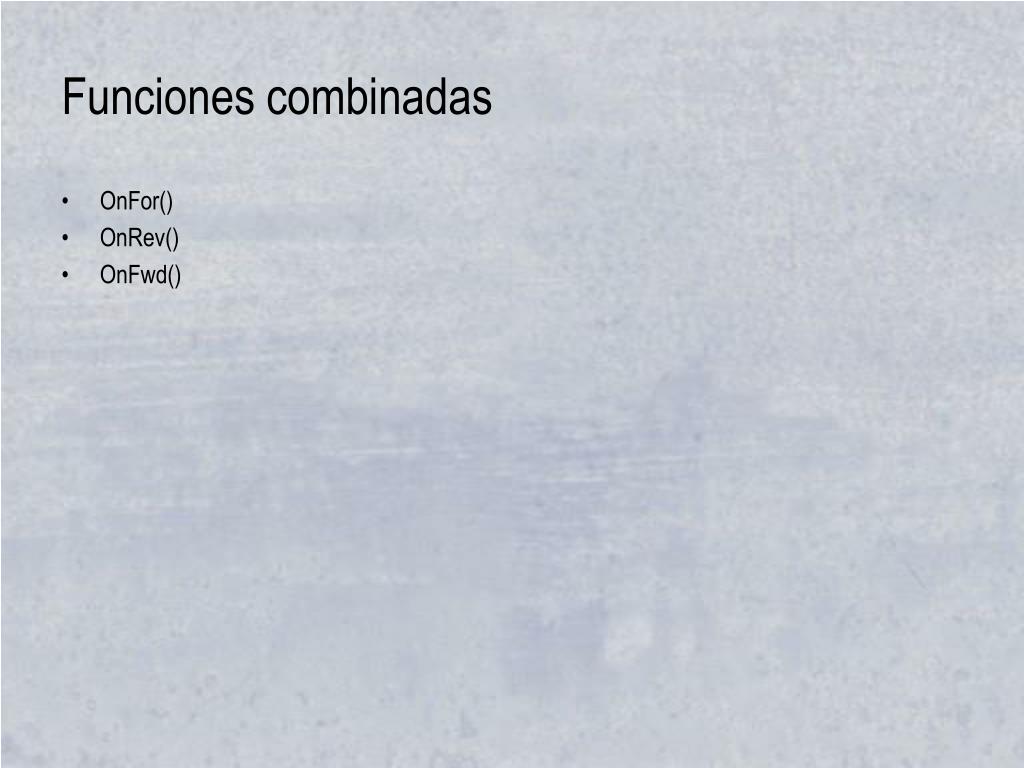

  15. Funciones combinadas • OnFor() • OnRev() • OnFwd()
