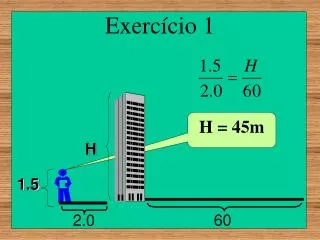

  1. H 2.0 60 Exercício 1 H = 45m 1.5

  2. Exercício 2 MILHÕES km Aproximadamente 8 minutos

  3. Exercício 2 ~Nove mil e quinhentos trilhões de metros.

  4. EXERCÍCIO 3 LUZ ROUPA

  5. r REFLEXÃO DA LUZ A partir do ponto de incidência, traçamos uma reta perpendicular à superfície Medimos os ângulos que o raio incidente e o raio refletido fazem com a reta normal raio refletido O QUE MEDIR? Como medir? ângulo de reflexão reta normal î ângulo de incidência Ponto de incidência raio incidente

  6. raio refletido reta normal r î raio incidente REFLEXÃO DA LUZ RETA NORMAL RETA NORMAL

  7. Será que existe alguma relação entre os raios ou entre os ângulos envolvidos? REFLEXÃO DA LUZ

  8. Qual é a relação entre o ângulo de incidência e o ângulo de reflexão? REFLEXÃO DA LUZ 2a LEI DA REFLEXÃO O ÂNGULO DE INCIDÊNCIA É IGUAL AO ÂNGULO DE REFLEXÃO

  9. P’ P Natureza Oposta! FORMAÇÃO DE IMAGENS POR PIV CARACTERÍSTICAS DA IMAGEM • VIRTUAL • SIMÉTRICA

  10. Ângulo reto P’ P Lado comum Ângulos congruentes (PORCONSTRUÇÃO) FORMAÇÃO DE IMAGENS Exercício 5 A B http://penta.ufrgs.br/edu/telelab/mundo_mat/malice1/sistemas.htm

  11. FORMAÇÃO DE IMAGENS Exercício 5 P’ P

  12. P’ P FORMAÇÃO DE IMAGENS

  13. P’ P FORMAÇÃO DE IMAGENS

  14. FORMAÇÃO DE IMAGENS CORPO EXTENSO

  15. FORMAÇÃO DE IMAGENS • VIRTUAL • DIREITA (direta) • SIMÉTRICA • ENANTIOMORFA (REVERSA) CARACTERÍSTICAS DA IMAGEM

  16. FORMAÇÃO DE IMAGENS • VIRTUAL • DIREITA • SIMÉTRICA • REVERSA

  17. FORMAÇÃO DE IMAGENS

  18. CAMPO VISUAL DO ESPELHO PLANO Quais estrelas são visíveis através do espelho?

  19. CAMPO VISUAL DO ESPELHO PLANO Quais estrelas são visíveis através do espelho?

  20. EXERCÍCIO 7

  21. Para que a bailarina se veja por inteiro, é necessário que sua imagem se forme por inteiro “atrás” do espelho (imagem virtual). Podemos, então, comparar este pequeno triângulo verde, Com este triângulo vermelho. Nesse caso, podemos imaginar que a luz proveniente das extremidades da imagem da bailarina (cabeça e pés) atinja os olhos da mesma. Então, podemos chamar de h a altura do espelho (que é o que queremos descobrir) e de H a altura da bailarina (1,60m). Se a distância da bailarina ao espelho é X, então a distância dela a sua imagem é.. 2X X h H

  22. H h H X 2X h 2 h = 0,80m ou 80cm Não depende da distância ao espelho! 2X X h H

  23. O mesmo raciocínio pode ser feito para determinar a altura que o espelho deve ter em relação ao solo. Nesse caso, considere a visão dos pés da bailarina.

  24. Y y Y X 2X y 2 2X X y = 0,78m ou 78cm Y y

  25. IMAGENS ATRAVÉS DE DOIS ESPELHOS PLANOS EXERCÍCIO 8

  26. LIÇÃO DE CASA • APOSTILA: ler pgs. 40 a 48 resolver exs. 5 a 9. • LIVRO: 14.2 Reflexão da Luz ler pgs. 159 a 164. resolver exs. de fixação 7 a 16. Problemas e testes (pg. 190) 14, 20, 23. Problemas suplementares (pg. 193) 1, 5, 6. Gustavo Killner
