  1. Mov’s - VARISTORES Varistores de Metal-Oxido Sergio dos Santos

  2. TIPOS Óxido de Zinc Carburo de Silicio

  3. AGENDA • ABC de los varistores • Selección de un varistor • Ejemplos de diseño con varistores

  4. ABC DE LOS VARISTORES • A • Aplicaciones • B • Lo Básico • C • Lo Común

  5. APLICACIONES • TV/VCR, Línea Blanca, Eq. De Oficina • Control de Motores • Transformadores (Protección en el Primario) • Supresión de Ruido • Alimentadores (Fuentes de Poder) • Supresor de Transitorios de Voltaje AC • Paneles de Distribución AC

  6. Conceptos Básicos • ¿Qué es un MOV? Corriente Normal Alta Resistencia Deja pasar para su uso Corriente Anormal Baja Resistencia No se deja llegar al equipo

  7. MOV LIMITADORES BIPOLARES

  8. MOV - CARACTERÍSTICAS • Amplia Gama de Voltajes • 2.5 – 3200V RMS • Alta capacidad de absorción • Respuesta muy rápida • 500ps • Bajo consumo en Stand-by • Menor costo por Joule

  9. DESVENTAJAS • Mala disipación de energía. • Mala resistencia al calentamiento. • Envejecimiento.

  10. ¿De qué esta hecho un MOV? • Principalmente de Óxido de Zinc con pequeñas adiciones de Bismuto, Cobalto o manganeso. • Cuerpo estructurado como matriz de granos de ZnO.

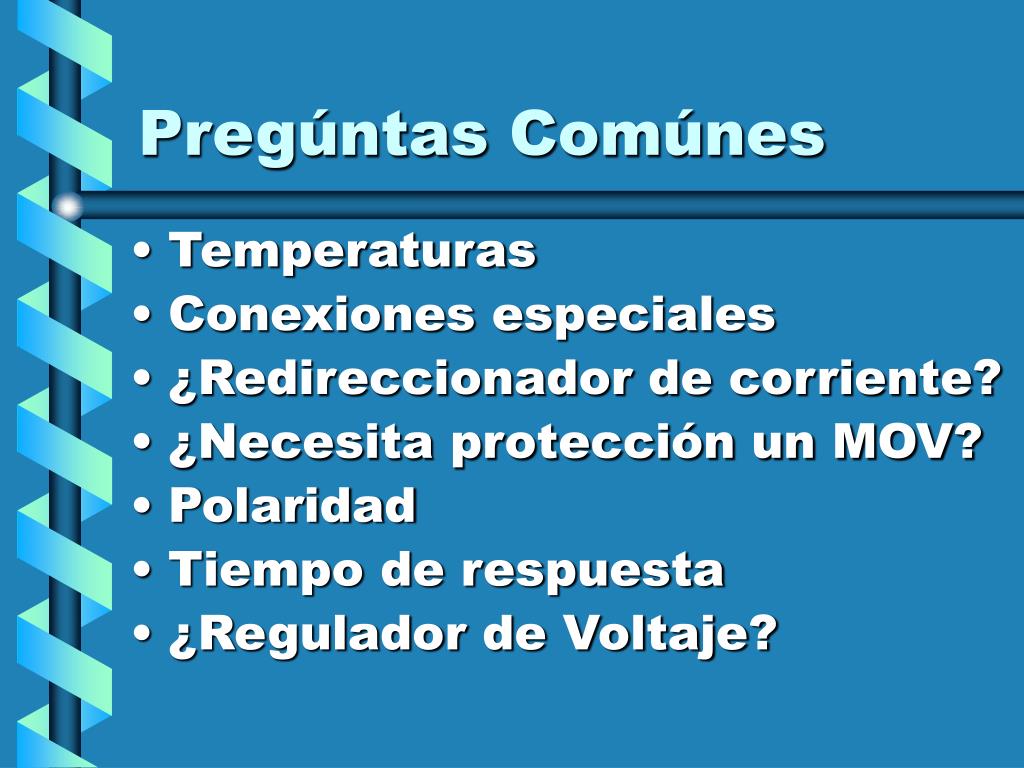

  11. Temperaturas Conexiones especiales ¿Redireccionador de corriente? ¿Necesita protección un MOV? Polaridad Tiempo de respuesta ¿Regulador de Voltaje? Pregúntas Comúnes

  12. Selección de un Varistor • Voltaje de trabajo • Energía transitoria a absorber • Corriente pico transitoria • Requerimientos de disipación • Determinar el modelo

  13. Voltaje de Trabajo • 110% o más del Vn • AC Sinusoidal • DC • NO-sinusoidales

  14. NOMENCLATURA V 130 LA 20 A V = MOV Max Voltaje RMS Aplicable Serie del producto Indicador Relativo de Energía Tipo

  15. Energía (WTM) Energía Aproximada: I = Corriente Pico

  16. TRANSITORIO DE CORRIENTE

  17. Característica V-I

  18. Ej. Cálculo de Energía • Varistor: Harris V130LA1 • Se identifica: • 0 – 5us (parte 1) • 5us – 50us (parte 2) • Máximo Voltaje ocurre a 100 A (500V)

  19. Corriente Pico • Dos Métodos: • Midiéndola • Análisis Gráfico • Gráfica de Carga y (log-log) V-I

  20. Método Gráfico

  21. Req. De Disipación • Energía (W/s) • No recomendable en disipaciones repetitivas • MOV’s No son reguladores de Voltaje

  22. Selección Final • Compromiso entre todos los factores que intervienen en la selección • Prioridad de algun parámetro: • Voltaje de Corte • Capacidad de Energía

  23. VARISTORES Ejercicios prácticos

  24. Aplicaciones • Protección de Fuentes de Poder contra daños por transitorios de línea • Control de Motor. Problema con SCR • Supresión de Ruido

  25. FUENTE DE PODER

  26. FUENTE DE PODER 110uH

  27. FUENTE DE PODER

  28. VARISTOR Capacidad = 70J; 315V 1 Millón de Pulsos Capacidad = 11J; 385V 100.000 pulsos

  29. CONTROL DE MOTOR

  30. CONTROL DE MOTOR

  31. SUPRESIÓN DE RUIDO • Problemas presentados al • Encender / Apagar un motor • De 120V / 60Hz • Los equipos conectados a la • misma línea malfuncionan.

  32. SUPRESIÓN DE RUIDO

  33. SUPRESIÓN DE RUIDO V línea sin varistor en el motor

  34. SUPRESIÓN DE RUIDO V línea con varistor en el motor

  35. APLICACIÓN REAL • Proteger un sistema que opera a 250V • Uso de varistores comerciales • Observaciones importantes

  36. APLICACIÓN REAL 3 Varistores 250 V 50 A

  37. APLICACIÓN REAL INTERRUPTOR DIFERENCIAL INTERRUPTOR TERMOMAGNÉTICO

  38. APLICACIÓN REAL Fase Tierra Neutro

  39. APLICACIÓN REAL

  40. APLICACIÓN REAL

  41. ¿PREGUNTAS?
