一、实验目的 ⒈熟悉离心泵的操作方法。 ⒉掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。

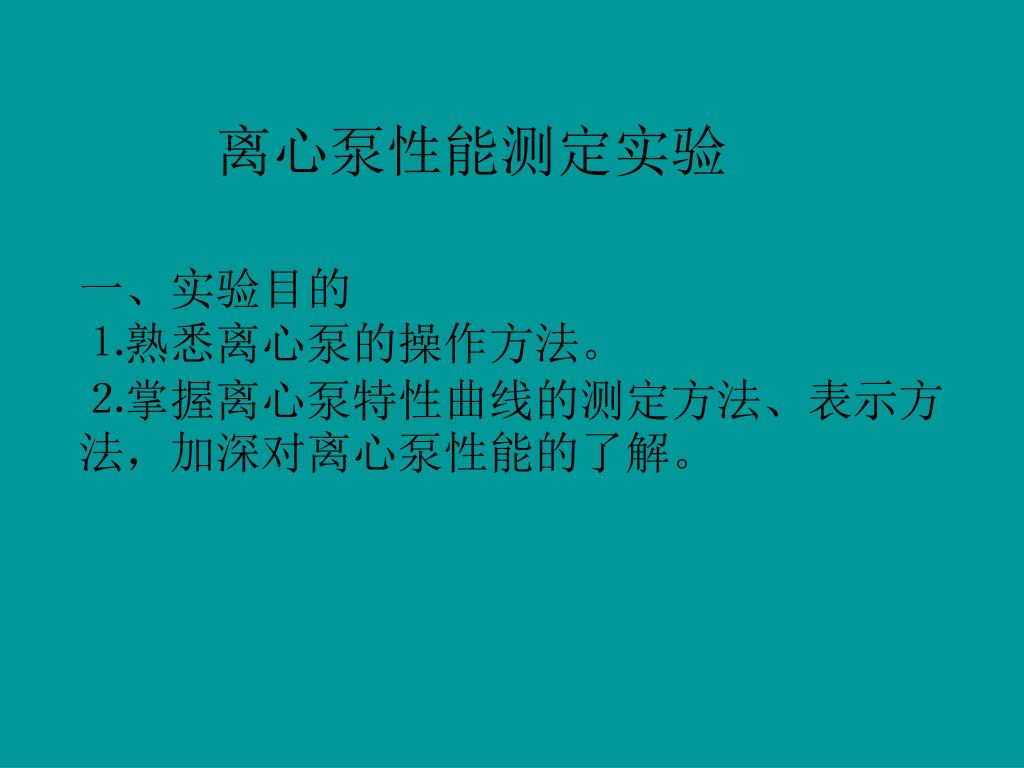

1. 离心泵性能测定实验 一、实验目的 ⒈熟悉离心泵的操作方法。 ⒉掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。

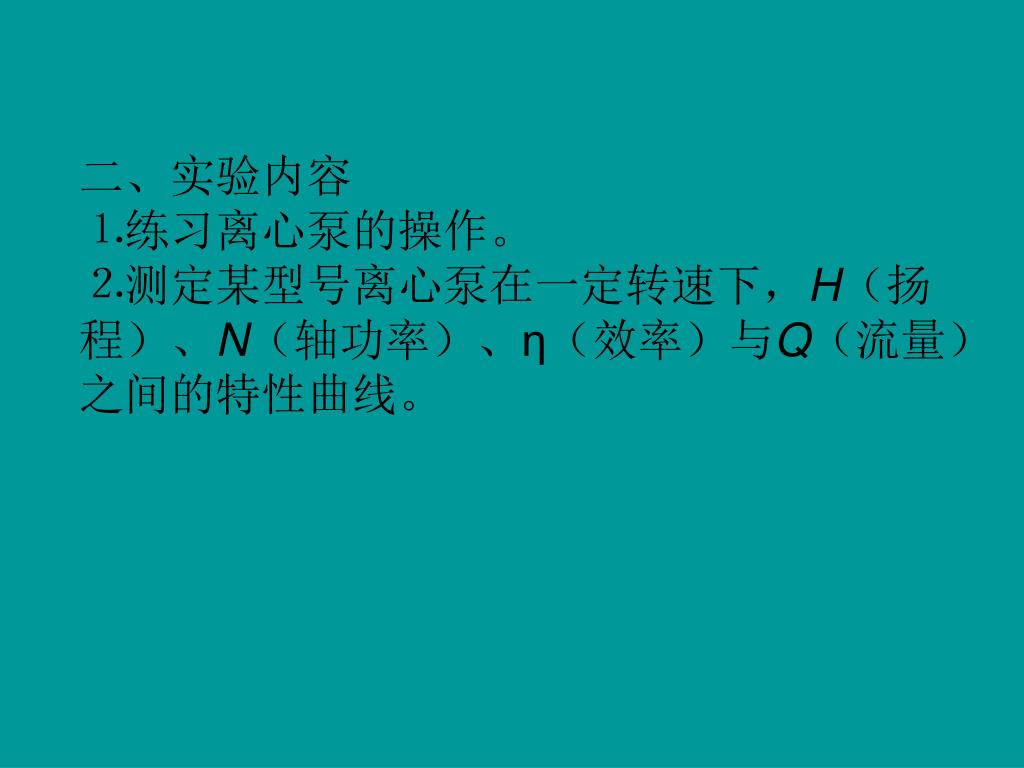

2. 二、实验内容 ⒈练习离心泵的操作。 ⒉测定某型号离心泵在一定转速下，H（扬程）、N（轴功率）、η（效率）与Q（流量）之间的特性曲线。

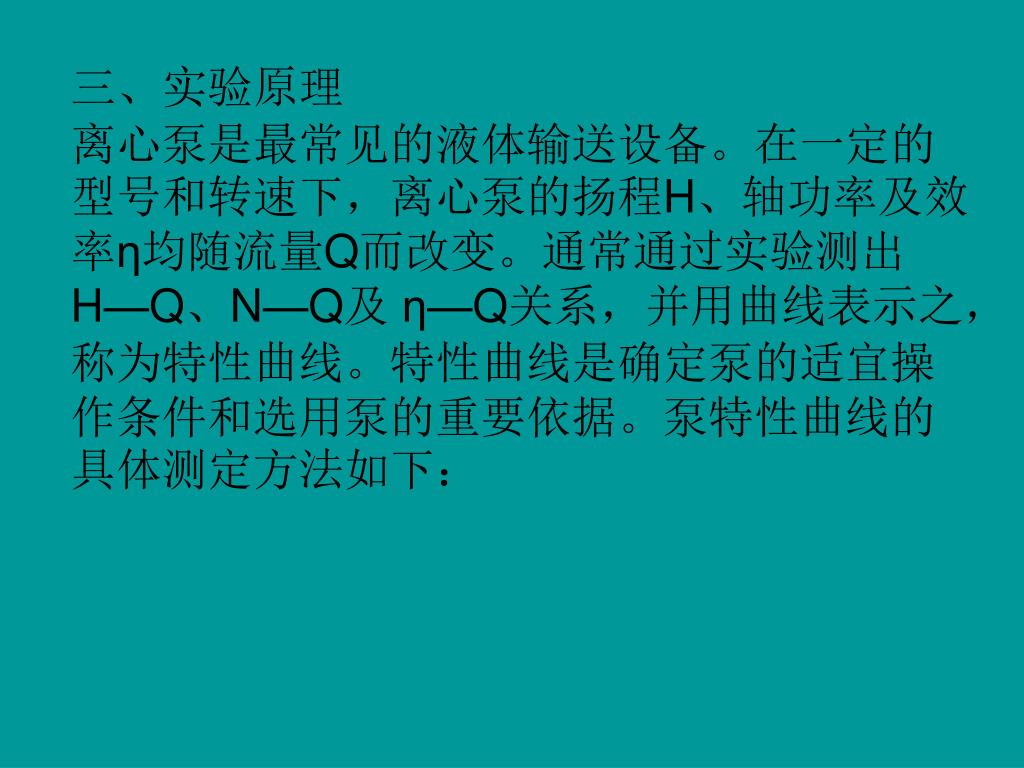

3. 三、实验原理 离心泵是最常见的液体输送设备。在一定的型号和转速下，离心泵的扬程H、轴功率及效率η均随流量Q而改变。通常通过实验测出H—Q、N—Q及 η—Q关系，并用曲线表示之，称为特性曲线。特性曲线是确定泵的适宜操作条件和选用泵的重要依据。泵特性曲线的具体测定方法如下：

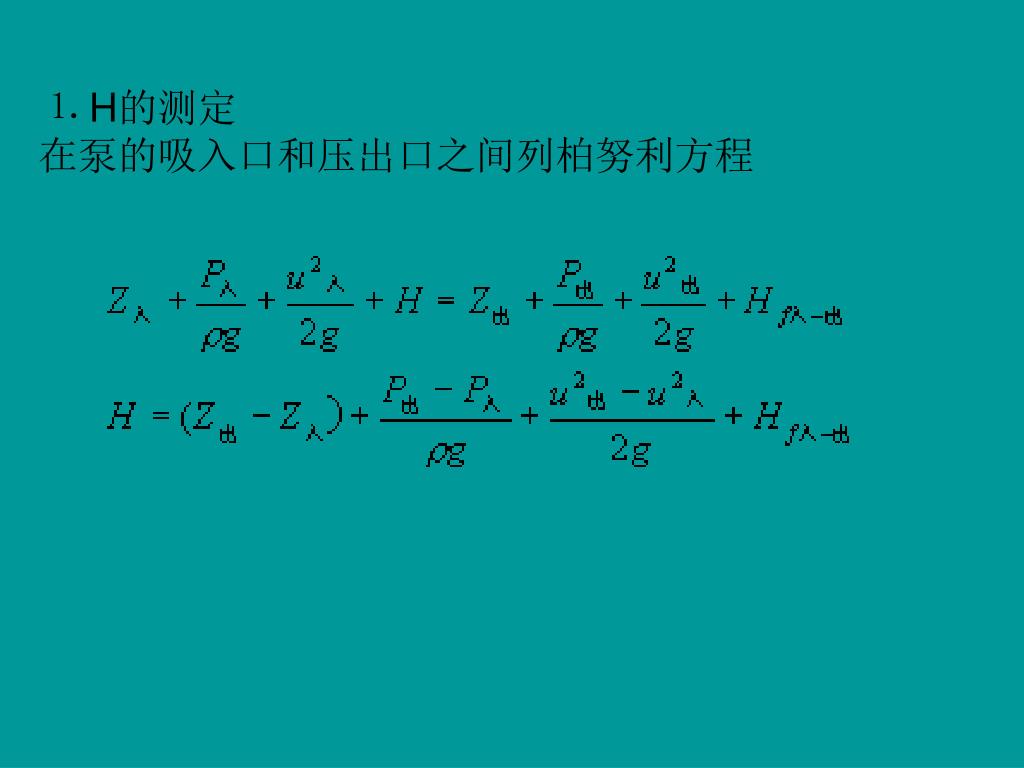

4. ⒈ H的测定 在泵的吸入口和压出口之间列柏努利方程

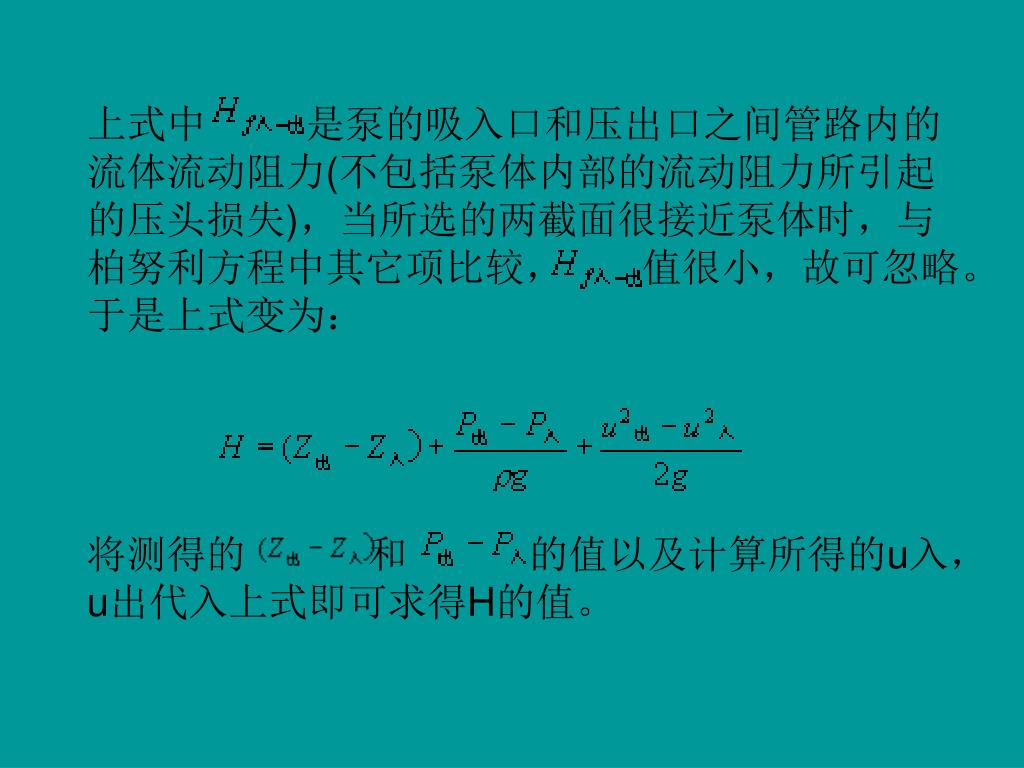

5. 上式中 是泵的吸入口和压出口之间管路内的流体流动阻力(不包括泵体内部的流动阻力所引起的压头损失)，当所选的两截面很接近泵体时，与柏努利方程中其它项比较， 值很小，故可忽略。于是上式变为： 将测得的 和 的值以及计算所得的u入，u出代入上式即可求得H的值。

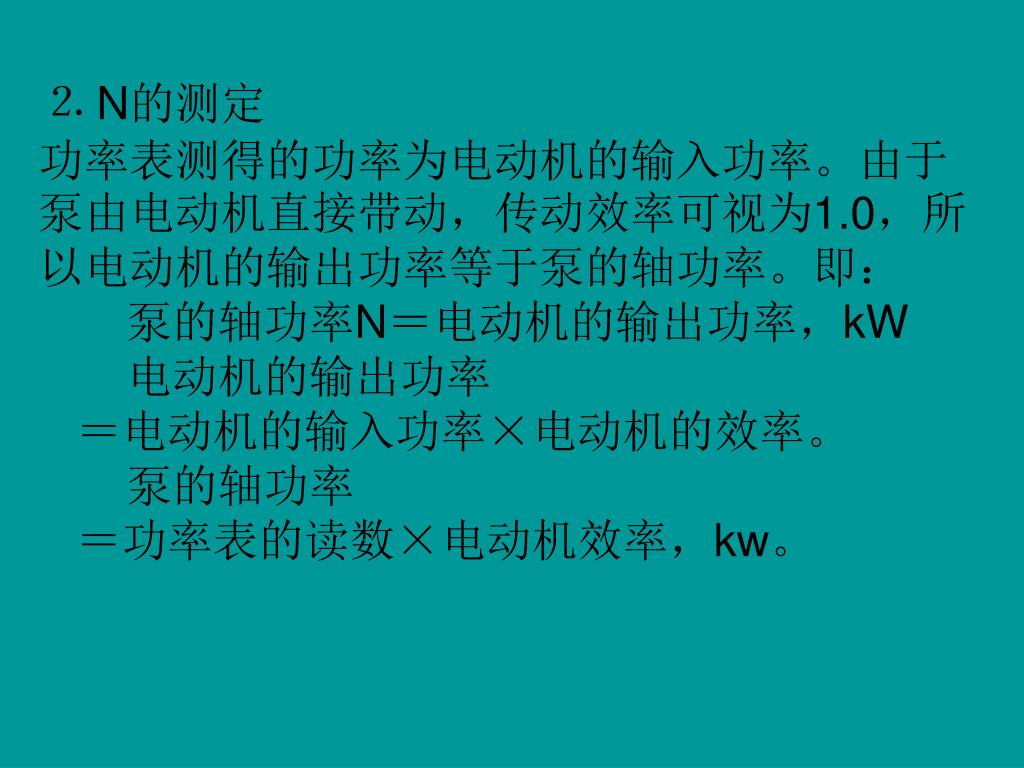

6. ⒉ N的测定 功率表测得的功率为电动机的输入功率。由于泵由电动机直接带动，传动效率可视为1.0，所以电动机的输出功率等于泵的轴功率。即：        泵的轴功率N＝电动机的输出功率，kW    电动机的输出功率 ＝电动机的输入功率×电动机的效率。        泵的轴功率 ＝功率表的读数×电动机效率，kw。

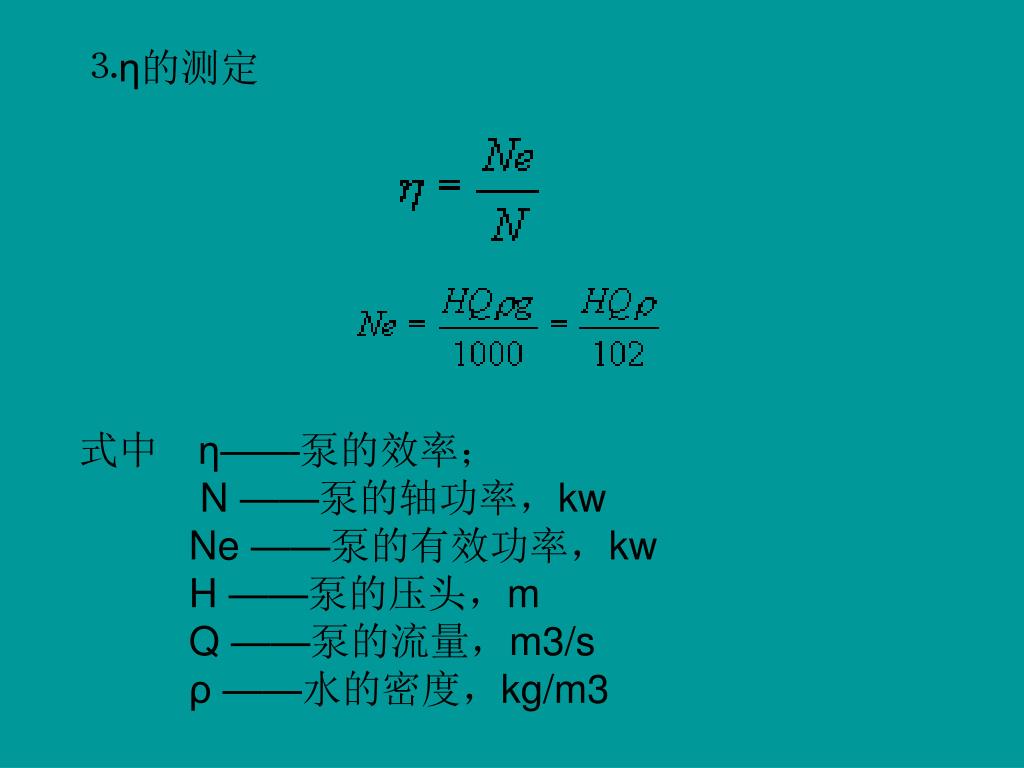

7. ⒊η的测定 式中　η——泵的效率； N ——泵的轴功率，kw       Ne ——泵的有效功率，kw       H ——泵的压头，m       Q ——泵的流量，m3/s       ρ ——水的密度，kg/m3

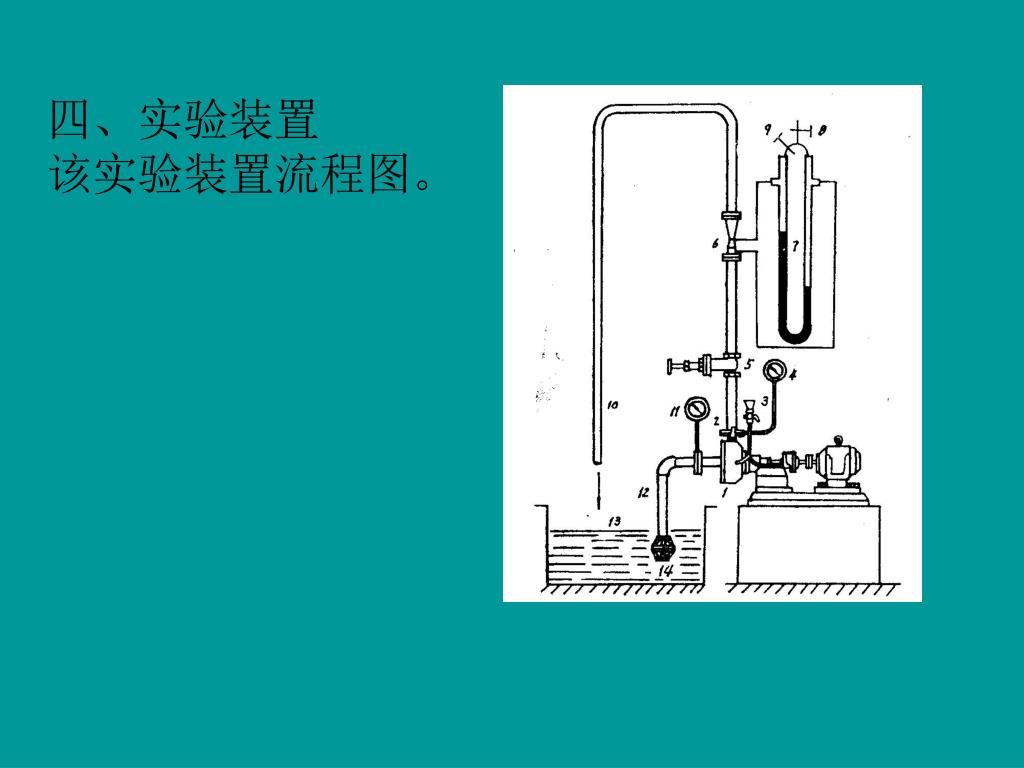

8. 四、实验装置 该实验装置流程图。

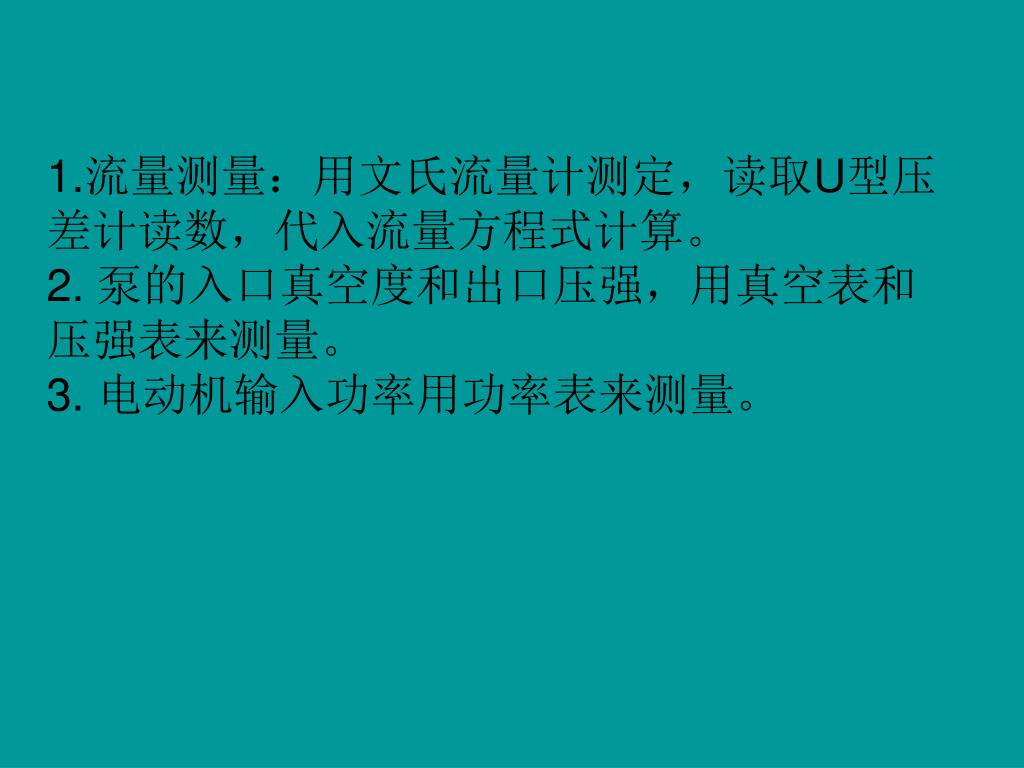

9. 1.流量测量：用文氏流量计测定，读取U型压差计读数，代入流量方程式计算。1.流量测量：用文氏流量计测定，读取U型压差计读数，代入流量方程式计算。 2. 泵的入口真空度和出口压强，用真空表和压强表来测量。 3. 电动机输入功率用功率表来测量。

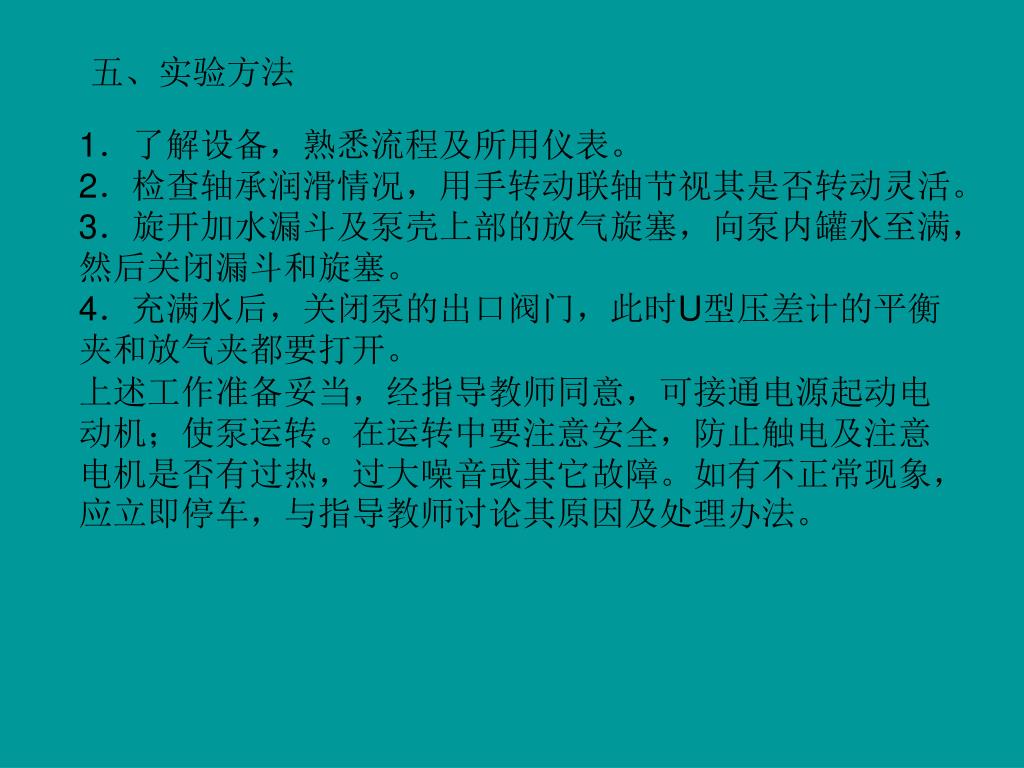

10. 五、实验方法 1．了解设备，熟悉流程及所用仪表。 2．检查轴承润滑情况，用手转动联轴节视其是否转动灵活。 3．旋开加水漏斗及泵壳上部的放气旋塞，向泵内罐水至满，然后关闭漏斗和旋塞。 4．充满水后，关闭泵的出口阀门，此时U型压差计的平衡夹和放气夹都要打开。 上述工作准备妥当，经指导教师同意，可接通电源起动电动机；使泵运转。在运转中要注意安全，防止触电及注意电机是否有过热，过大噪音或其它故障。如有不正常现象，应立即停车，与指导教师讨论其原因及处理办法。

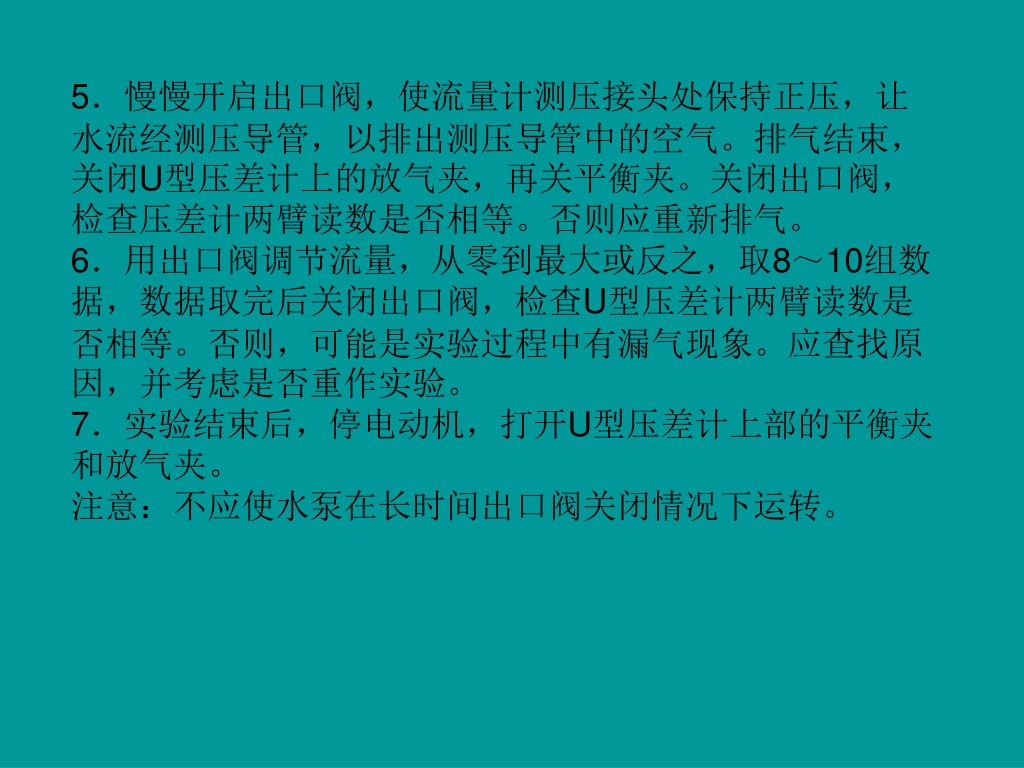

11. 5．慢慢开启出口阀，使流量计测压接头处保持正压，让水流经测压导管，以排出测压导管中的空气。排气结束，关闭U型压差计上的放气夹，再关平衡夹。关闭出口阀，检查压差计两臂读数是否相等。否则应重新排气。5．慢慢开启出口阀，使流量计测压接头处保持正压，让水流经测压导管，以排出测压导管中的空气。排气结束，关闭U型压差计上的放气夹，再关平衡夹。关闭出口阀，检查压差计两臂读数是否相等。否则应重新排气。 6．用出口阀调节流量，从零到最大或反之，取8～10组数据，数据取完后关闭出口阀，检查U型压差计两臂读数是否相等。否则，可能是实验过程中有漏气现象。应查找原因，并考虑是否重作实验。 7．实验结束后，停电动机，打开U型压差计上部的平衡夹和放气夹。 注意：不应使水泵在长时间出口阀关闭情况下运转。

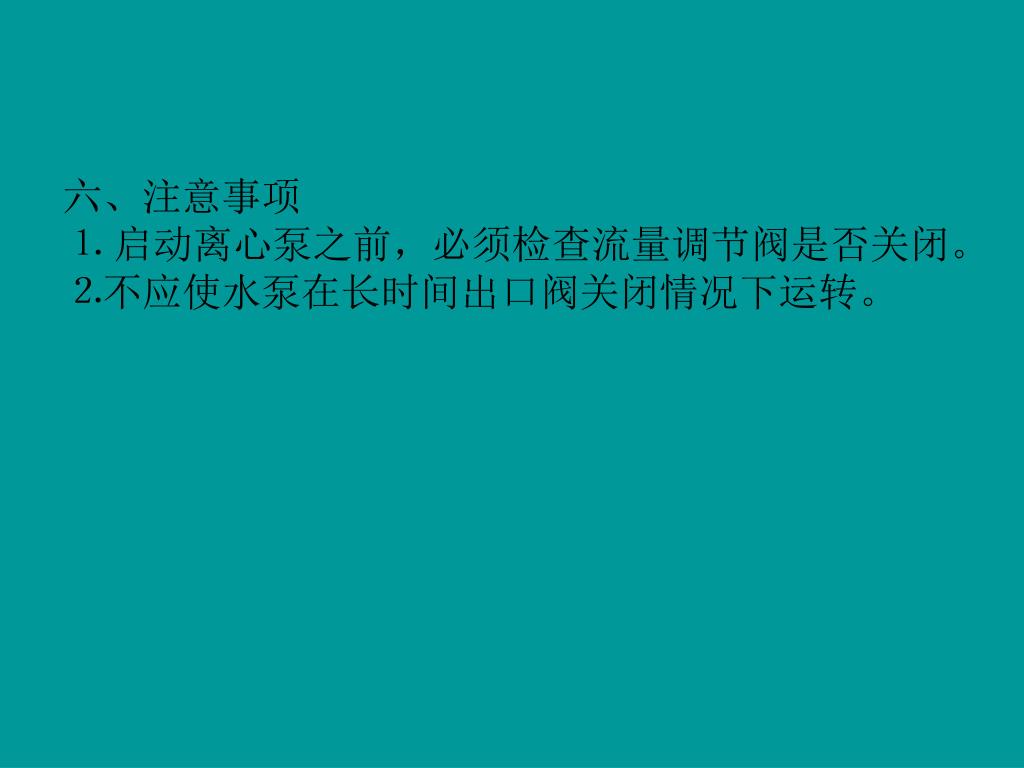

12. 六、注意事项 ⒈ 启动离心泵之前，必须检查流量调节阀是否关闭。 ⒉不应使水泵在长时间出口阀关闭情况下运转。

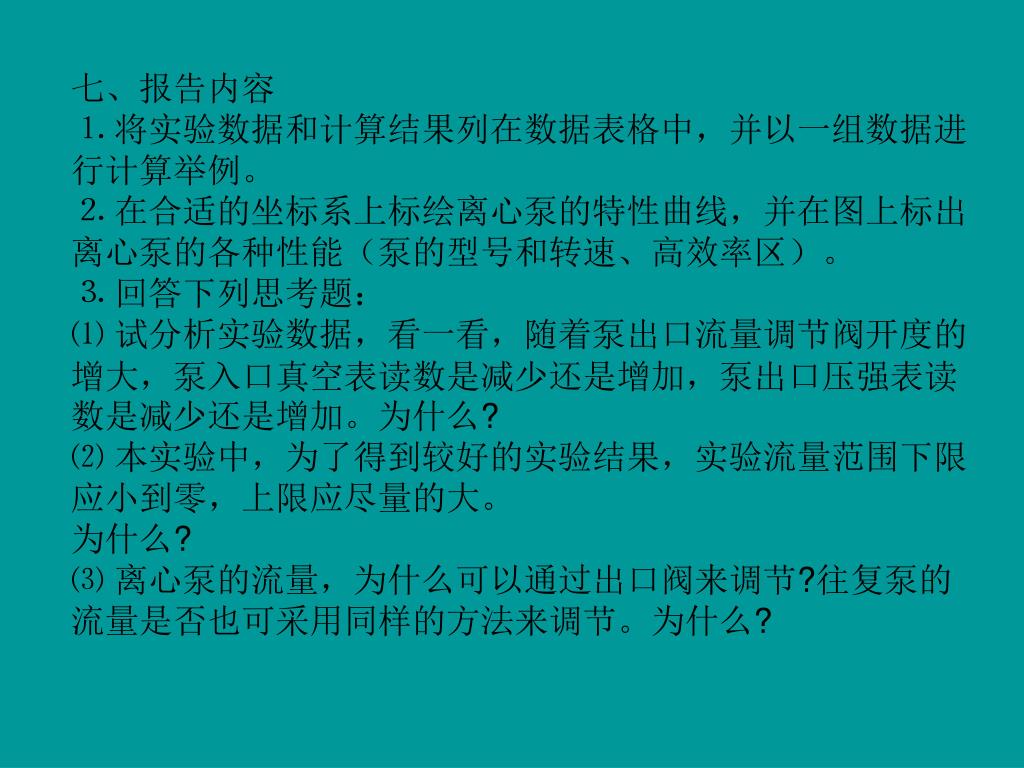

13. 七、报告内容 ⒈ 将实验数据和计算结果列在数据表格中，并以一组数据进行计算举例。 ⒉ 在合适的坐标系上标绘离心泵的特性曲线，并在图上标出离心泵的各种性能（泵的型号和转速、高效率区）。 ⒊ 回答下列思考题： ⑴ 试分析实验数据，看一看，随着泵出口流量调节阀开度的增大，泵入口真空表读数是减少还是增加，泵出口压强表读数是减少还是增加。为什么? ⑵ 本实验中，为了得到较好的实验结果，实验流量范围下限应小到零，上限应尽量的大。 为什么? ⑶ 离心泵的流量，为什么可以通过出口阀来调节?往复泵的流量是否也可采用同样的方法来调节。为什么?
