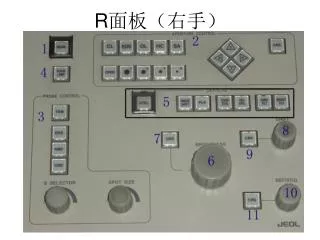

R 面板(右手) PowerPoint Presentation
Download Presentation
R 面板(右手)

Loading in 2 Seconds...

play fullscreen
1 / 8

R 面板(右手) - PowerPoint PPT Presentation


  • 147 Views
  • Uploaded on

R 面板(右手). R 面板按钮. BEAM :电子束阀开关:按下开关,打开 V1 阀,开始 TEM 观察。 光阑控制:未安装相应附件,不能工作。 模式切换: TEM 模式; EDS 模式:高电流密度、微区照明模式,可用于能谱分析; NBD 模式:小会聚焦、微区照明模式,用于纳米束衍射; CBD 模式:大会聚焦、微区照明模式,用于会聚束衍射; a 角选择钮:保持束斑尺寸不变的情况下,改变会聚角; 束斑大小选择钮:改变束斑尺寸。 房间灯开关:打开、关闭房间壁灯。. R 面板按钮.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'R 面板(右手)' - gary-dean


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

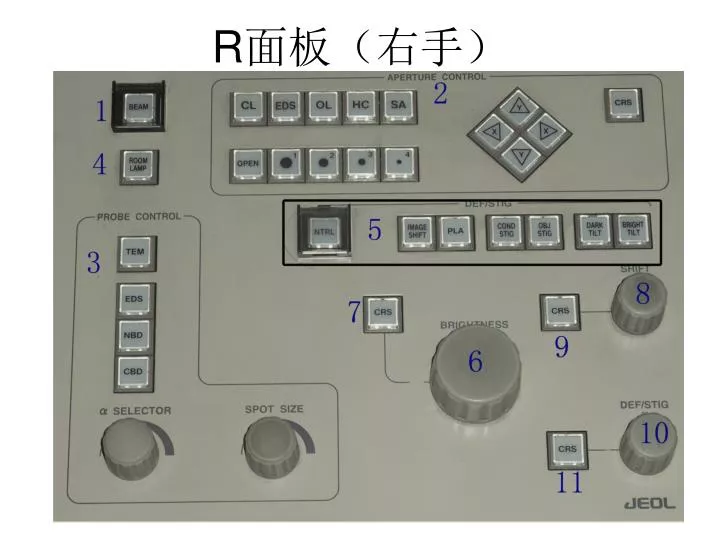

slide2
R面板按钮
  • BEAM:电子束阀开关:按下开关,打开V1 阀,开始TEM观察。
  • 光阑控制:未安装相应附件,不能工作。
  • 模式切换:
    • TEM模式;
    • EDS模式:高电流密度、微区照明模式,可用于能谱分析;
    • NBD模式:小会聚焦、微区照明模式,用于纳米束衍射;
    • CBD模式:大会聚焦、微区照明模式,用于会聚束衍射;
    • a角选择钮:保持束斑尺寸不变的情况下,改变会聚角;
    • 束斑大小选择钮:改变束斑尺寸。
  • 房间灯开关:打开、关闭房间壁灯。
slide3
R面板按钮
  • DEF/STIG 开关:按下这些开关中的一个,开关内置的灯亮,利用DEF/STIG X(L-10) 和DEF/STIG Y(R-4) 旋钮调节相应的线圈电流。再次按下开关,开关内置灯灭,关闭开关。
    • IMAGE SHIFT switch: 在高的放大倍数下,打开IMAGE SHIFT 开关, 调节DEF/STIG(L-10,R-4)旋钮,平移图像;
    • PLA switch: :在衍射模式下,打开PLA 开关,调节DEF/STIG(L-10,R-4)旋钮,改变投影镜偏转线圈电流,平移衍射斑点;
    • COND STG switch: 打开COND STG 开关,调节DEF/STIG(L1-10,R1-4)旋钮,改变聚
    • 光镜像散线圈电流,校正聚光像散;
    • OBJ STIG switch: 打开OBJ STIG开关,调节DEF/STIG(L1-10,R1-4)旋钮,改变改变物镜像散线圈电流,校正物镜像散;
    • DARK TILT switch: 打开DARK TILT 开关,调节DEF/STIG(L1-10,R1-4)旋钮,改变聚光镜束流偏转线圈电流值并记录在选择的内存,用于倾斜电子束,观测暗场像;
    • BRIGHT TILT switch: 打开BRIGHT TILT 开关,调节DEF/STG(L1-10,R1-4)旋钮,改变聚光镜束流偏转线圈电流值并记录在选择的内存,用于倾斜电子束,观测明场像;
    • NTRLswitch: 按下这个开关,清除所选择开关的内存记录。
slide4
R面板按钮
  • BRIGHTNESS旋钮:散开和收缩电子束,改变电子束的亮度。
  • BRIGHTNESS CRS开关:打开这个开关,BRIGHTNESS旋钮的每个步进增加16倍。
  • SHIFT X旋钮:通过调节聚光镜偏转线圈电流,沿X方向平移电子束。
  • SHIFT CRS开关:打开这个开关,SHIFT X旋钮的每个步进增加16倍
  • DEF/STIG X旋钮(L-10):选择DEF/STIG开关,调节相应偏转线圈电流。
  • DEF-STIG CRS开关:打开这个开关,DEF/STIG X旋钮的每个步进增加16倍。
slide6
L面板
  • Wobbler switches
    • IMAGE WOBB X:用于聚焦。当开关打开,第一和第二束流偏转线圈周期性变化,如果图像远离焦平面,则图像沿X 方向抖动;
    • IMAGE WOBB Y:用于聚焦。当开关打开,第一和第二束流偏转线圈周期性变化,如果图像远离焦平面,则图像沿Y 方向抖动;
    • HT WOBB:用于电压中心合轴。当开关打开,电压周期性变化。
  • Function switches:用于选择成像模式。选择模式下的放大倍数和相机长度可通过MAG-CAM L旋钮改变。
    • MAG 1开关:选择正常的放大模式:6000~150000 倍;
    • MAG 2开关:未设定;
    • LOW MAG开关:选择低倍放大模式:80~2000倍;
    • SA MAG开关:未设定;
    • SA DIFF开关:选区衍射模式。
slide7
L面板
  • SHIFT Y旋钮:通过调节聚光镜偏转线圈电流,沿Y方向平移电子束。
  • DEF/STIG Y旋钮(R-4):选择DEF/STIG开关,调节相应偏转线圈电流。
  • MAG/CAM L旋钮:打开MAG 1开关或LOW MAG开关,调节旋钮改变放大倍数;打开SA DIFF开关,调节旋钮改变相机长度。顺时针转动旋钮,增加放大倍数或相机长度,逆时针转动旋钮减小放大倍数或相机长度。
  • OBJ FOCUS旋钮
    • FINE旋钮:精细调焦;
    • CORASE旋钮:粗调焦,是精细调焦步进的16 倍;
    • CRS switch:打开这个开关,精细调焦和粗调焦的步进增加16 倍。
  • DIFF FOCUS
    • 旋钮:在SA DIFF开关打开时,衍射斑点聚焦;
    • CRS switch:打开这个开关,旋转DIFF FOCUS,步进增加16倍。
slide8
L面板
  • EXP TIME/PHOTO:照相机照相时的参数调节,现在使用gatan 公司的CCD,该项功能不能使用。
  • STD FOCUS switch:按下这个开关,物镜电流恢复到原始参考值。
  • F switches:只有F1 键用于打开盖板,用CCD 采集图像,其他键禁用。
  • Z switches:调解样品的垂直高度。
