Ipv4 adresace

IPv4 adresace

Informační technologie - praxe

SPŠE V úžlabině

Jan Klepal, Mgr. Radka Müllerová

Verze 1


Obsah

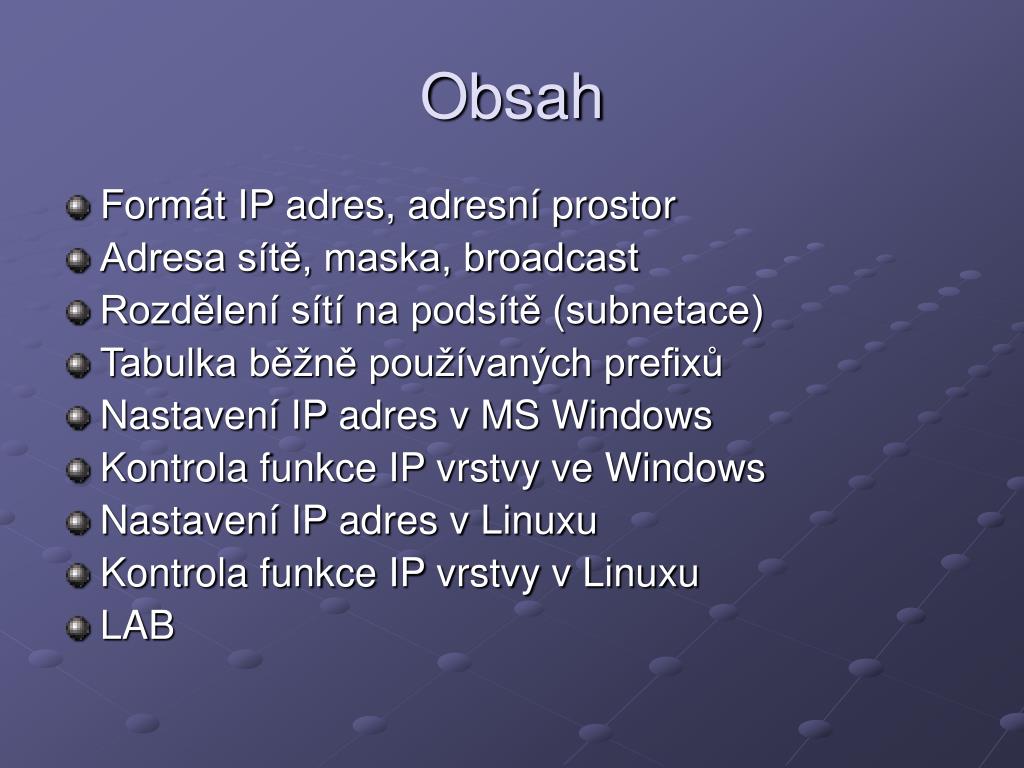

Obsah

  • Formát IP adres, adresní prostor

  • Adresa sítě, maska, broadcast

  • Rozdělení sítí na podsítě (subnetace)

  • Tabulka běžně používaných prefixů

  • Nastavení IP adres v MS Windows

  • Kontrola funkce IP vrstvy ve Windows

  • Nastavení IP adres v Linuxu

  • Kontrola funkce IP vrstvy v Linuxu

  • LAB


Form t ip adres
Formát IP adres

  • IP adresa je 4 bajtové číslo

  • Zapisuje se decimálně, jednotlivé bajty jsou odděleny tečkou

  • Rozsah IPv4 adresního prostoru je 0.0.0.0 až 255.255.255.255, tedy 4 miliardy adres (4.294.967.296)

  • Reálný počet použitelných adres je nižší z důvodů subnetace (rozdělení skupin adres na logické sítě)


Adresn prostor ipv4

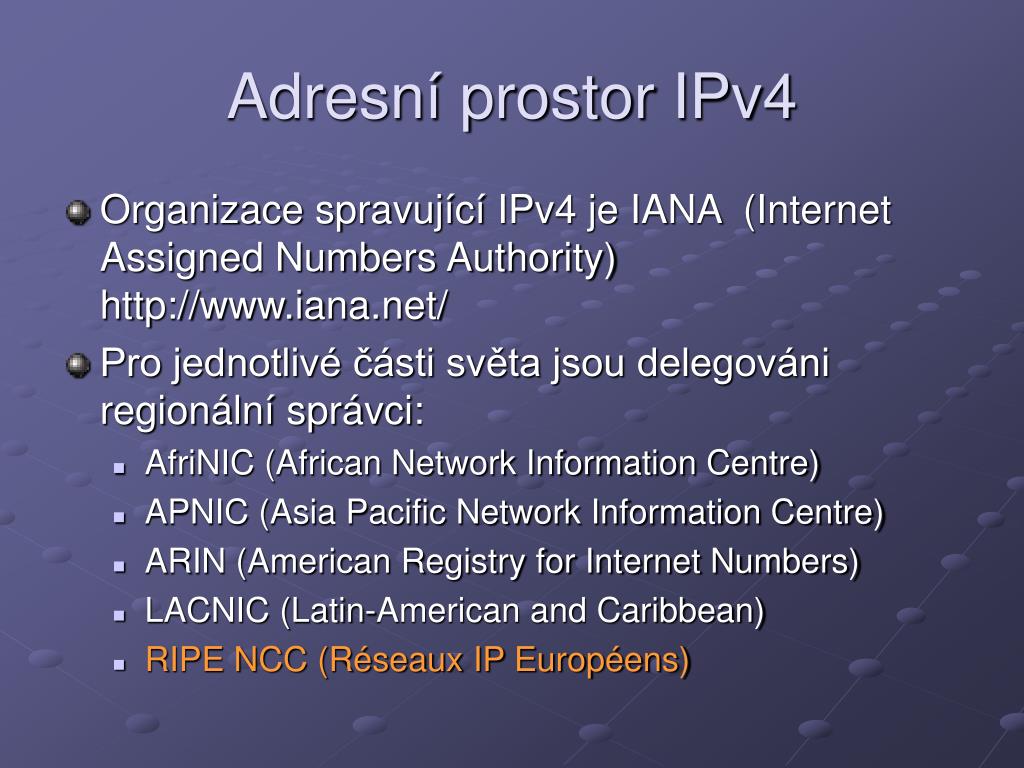

Adresní prostor IPv4

  • Organizace spravující IPv4 je IANA (Internet Assigned Numbers Authority) http://www.iana.net/

  • Pro jednotlivé části světa jsou delegováni regionální správci:

    • AfriNIC (African Network Information Centre)

    • APNIC (Asia Pacific Network Information Centre)

    • ARIN (American Registry for Internet Numbers)

    • LACNIC (Latin-American and Caribbean)

    • RIPE NCC (Réseaux IP Européens)


Adresn prostor ipv41
Adresní prostor IPv4

  • Adresní prostor je rozdělen na veřejné a rezervované (privátní, speciální použití a rezervované rozsahy)

  • Nejznámější rezerované rozsahy:

    • 10.0.0.0 – 10.255.255.255 (lokální sítě)

    • 127.0.0.0 – 127.255.255.255 (loopback)

    • 169.254.0.0 – 169.254.255.255 (automatické IP)

    • 172.16.0.0 – 172.31.255.255 (lokální sítě)

    • 192.168.0.0 – 192.168.255.255 (lokální sítě)

    • 224.0.0.0 – 239.255.255.225 (multicast)


Adresn prostor ipv42

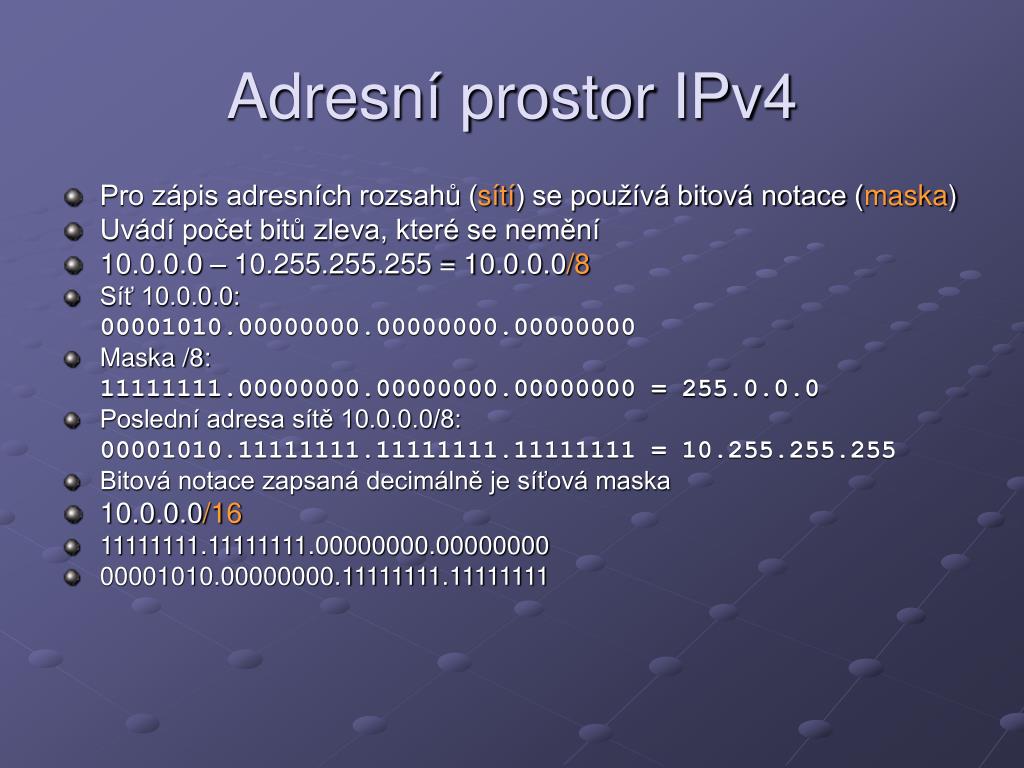

Adresní prostor IPv4

  • Pro zápis adresních rozsahů (sítí) se používá bitová notace (maska)

  • Uvádí počet bitů zleva, které se nemění

  • 10.0.0.0 – 10.255.255.255 = 10.0.0.0/8

  • Síť 10.0.0.0:

    00001010.00000000.00000000.00000000

  • Maska /8:

    11111111.00000000.00000000.00000000 = 255.0.0.0

  • Poslední adresa sítě 10.0.0.0/8:

    00001010.11111111.11111111.11111111 = 10.255.255.255

  • Bitová notace zapsaná decimálně je síťová maska

  • 10.0.0.0/16

  • 11111111.11111111.00000000.00000000

  • 00001010.00000000.11111111.11111111


Adresa s t maska broadcast

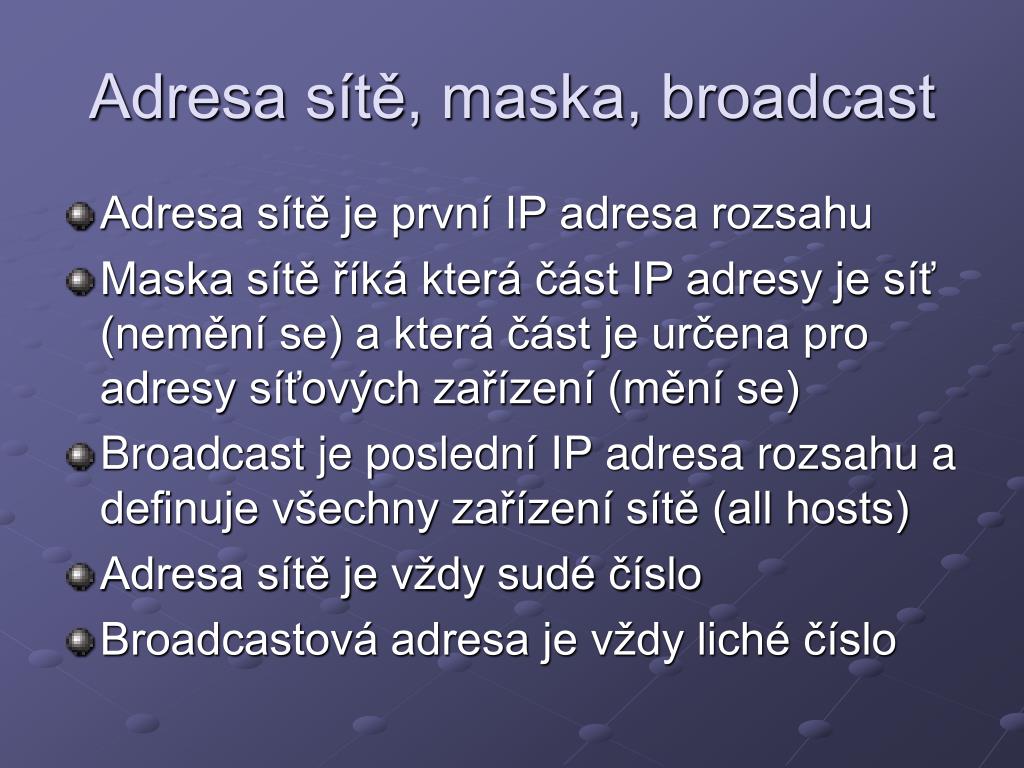

Adresa sítě, maska, broadcast

  • Adresa sítě je první IP adresa rozsahu

  • Maska sítě říká která část IP adresy je síť (nemění se) a která část je určena pro adresy síťových zařízení (mění se)

  • Broadcast je poslední IP adresa rozsahu a definuje všechny zařízení sítě (all hosts)

  • Adresa sítě je vždy sudé číslo

  • Broadcastová adresa je vždy liché číslo


Rozd len s t na pods t

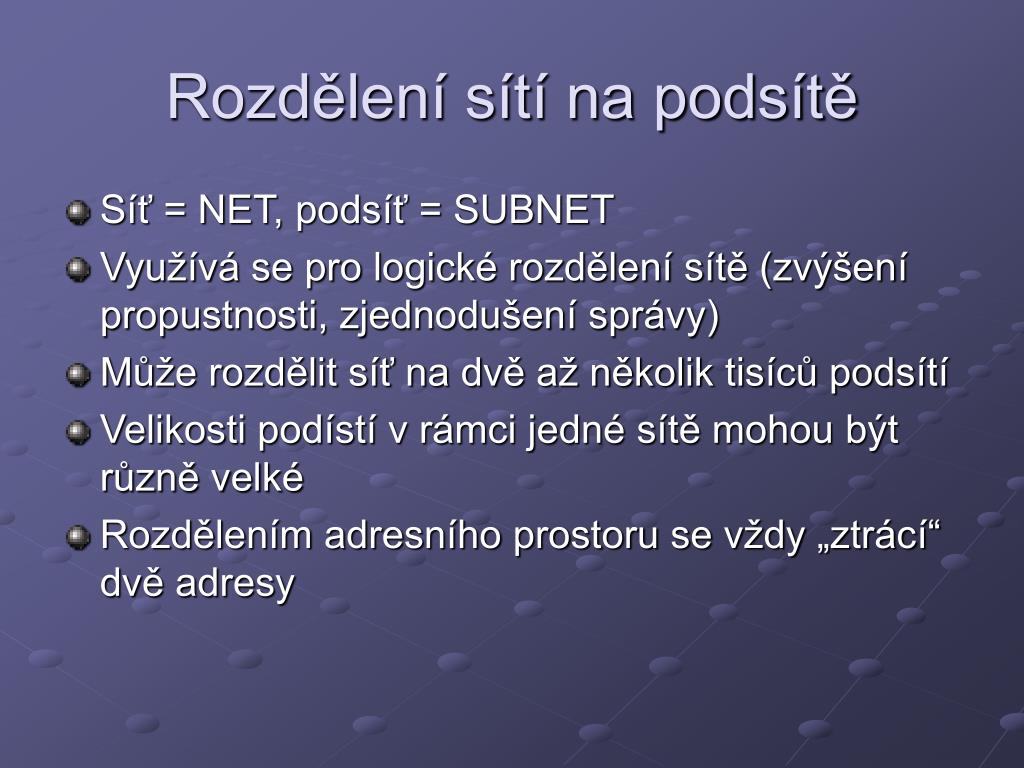

Rozdělení sítí na podsítě

  • Síť = NET, podsíť = SUBNET

  • Využívá se pro logické rozdělení sítě (zvýšení propustnosti, zjednodušení správy)

  • Může rozdělit síť na dvě až několik tisíců podsítí

  • Velikosti podístí v rámci jedné sítě mohou být různě velké

  • Rozdělením adresního prostoru se vždy „ztrácí“ dvě adresy


Rozd len s t na pods t1
Rozdělení sítí na podsítě

  • Síť 192.168.0.0/16 poskytuje 65536 adres

    • Největší dvě sítě mohou obsahovat 32768 adres (192.168.0.0 – 192.168.127.255 a 192.168.128.0 – 192.168.255.255)

    • Teoretický počet nejmenších sítí je 32768 (192.168.0.0 – 192.168.0.1, 192.168.0.2 – 192.168.0.3 až 192.168.255.254 – 192.168.255.255)

    • Reálný počet nejmenších sítí je 16256 (192.168.0.0 – 192.168.0.3, 192.168.0.4 – 192.168.0.7 až 192.168.255.252 – 192.168.255.255)

    • V nejhorším případě může tedy subnetace „sežrat“ až 50% adres


Rozd len s t na pods t2

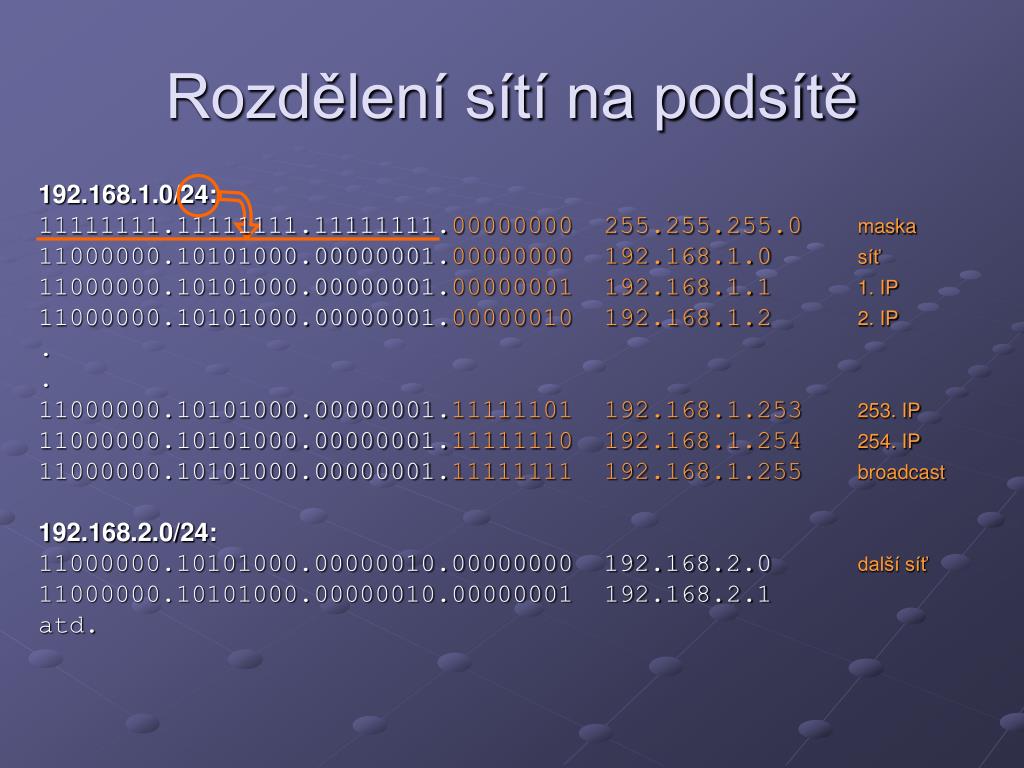

Rozdělení sítí na podsítě

192.168.1.0/24:

11111111.11111111.11111111.00000000 255.255.255.0maska

11000000.10101000.00000001.00000000 192.168.1.0síť

11000000.10101000.00000001.00000001 192.168.1.11. IP

11000000.10101000.00000001.00000010 192.168.1.22. IP

.

.

11000000.10101000.00000001.11111101 192.168.1.253253. IP

11000000.10101000.00000001.11111110 192.168.1.254254. IP

11000000.10101000.00000001.11111111 192.168.1.255broadcast

192.168.2.0/24:

11000000.10101000.00000010.00000000 192.168.2.0další síť

11000000.10101000.00000010.00000001 192.168.2.1

atd.


Rozd len s t na pods t3

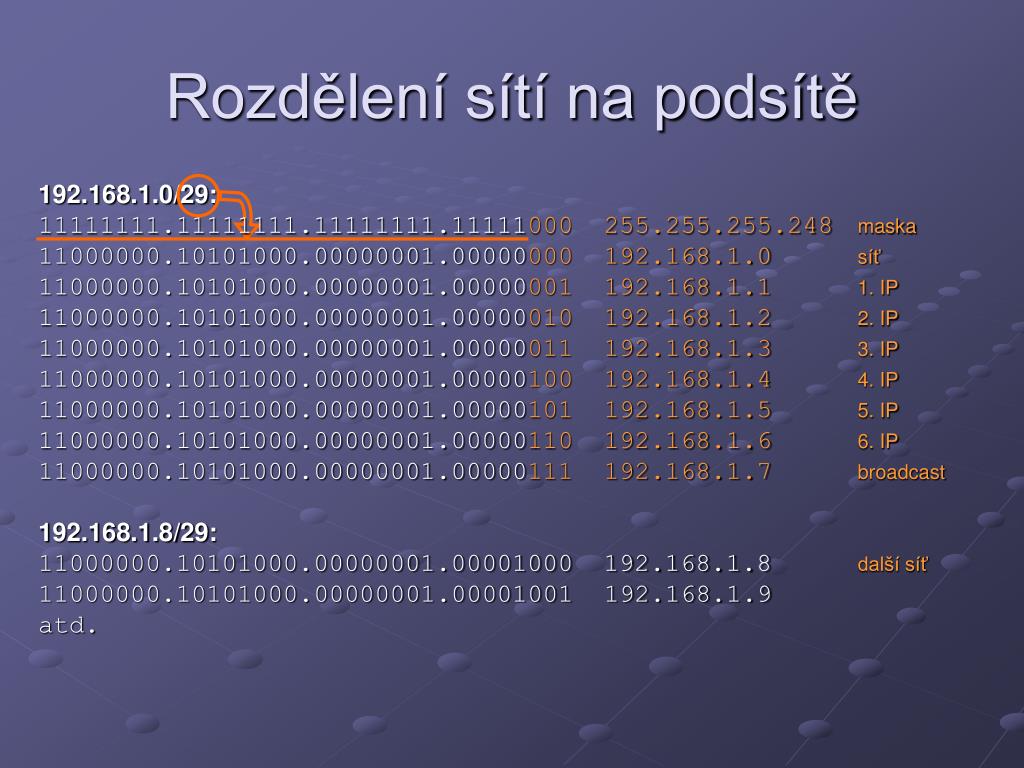

Rozdělení sítí na podsítě

192.168.1.0/29:

11111111.11111111.11111111.11111000 255.255.255.248maska

11000000.10101000.00000001.00000000 192.168.1.0síť

11000000.10101000.00000001.00000001 192.168.1.11. IP

11000000.10101000.00000001.00000010 192.168.1.22. IP

11000000.10101000.00000001.00000011 192.168.1.33. IP

11000000.10101000.00000001.00000100 192.168.1.44. IP

11000000.10101000.00000001.00000101 192.168.1.55. IP

11000000.10101000.00000001.00000110 192.168.1.66. IP

11000000.10101000.00000001.00000111 192.168.1.7broadcast

192.168.1.8/29:

11000000.10101000.00000001.00001000 192.168.1.8další síť

11000000.10101000.00000001.00001001 192.168.1.9

atd.


Rozd len s t na pods t4

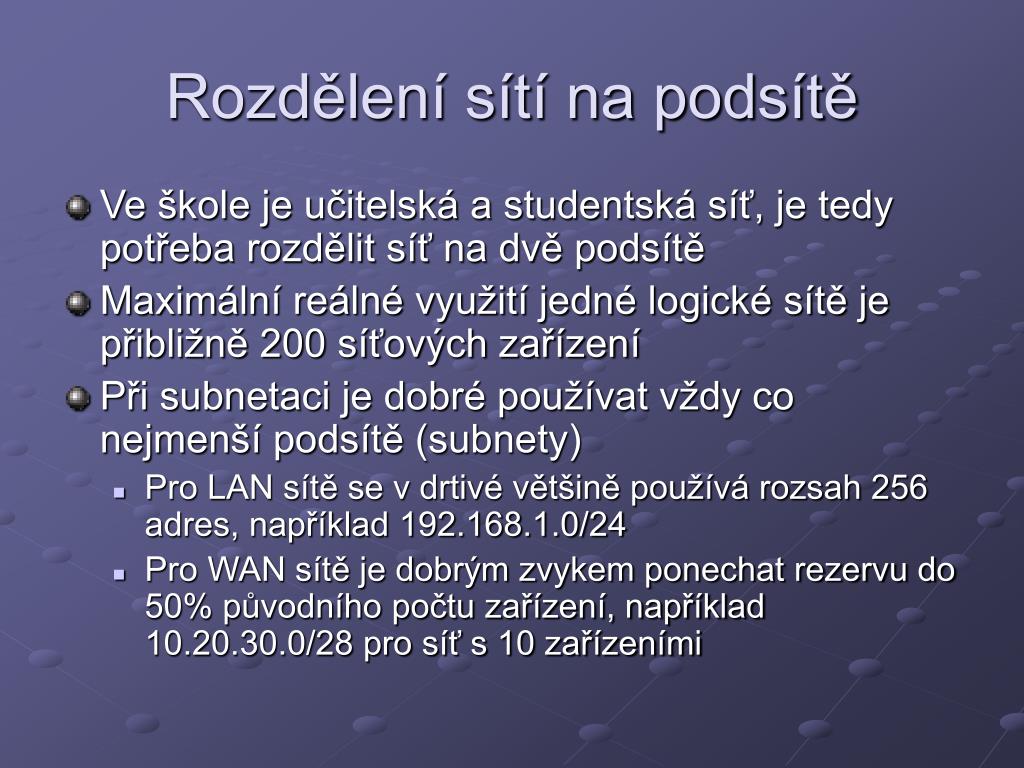

Rozdělení sítí na podsítě

  • Ve škole je učitelská a studentská síť, je tedy potřeba rozdělit síť na dvě podsítě

  • Maximální reálné využití jedné logické sítě je přibližně 200 síťových zařízení

  • Při subnetaci je dobré používat vždy co nejmenší podsítě (subnety)

    • Pro LAN sítě se v drtivé většině používá rozsah 256 adres, například 192.168.1.0/24

    • Pro WAN sítě je dobrým zvykem ponechat rezervu do 50% původního počtu zařízení, například 10.20.30.0/28 pro síť s 10 zařízeními


Rozd len s t na pods t5

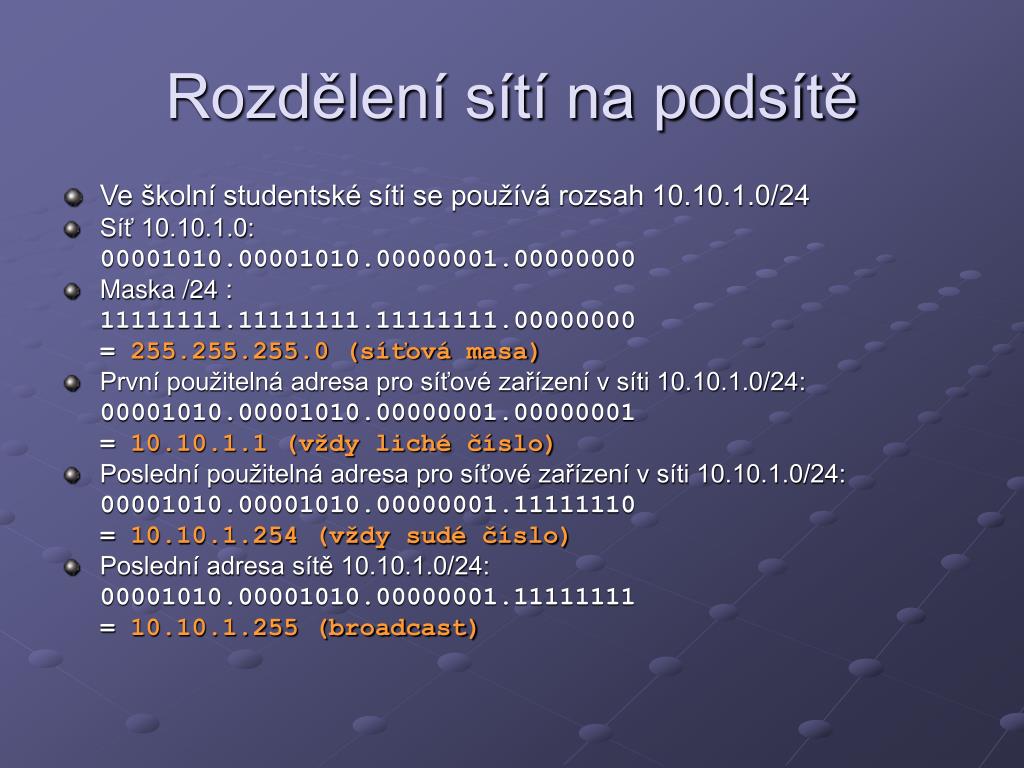

Rozdělení sítí na podsítě

  • Ve školní studentské síti se používá rozsah 10.10.1.0/24

  • Síť 10.10.1.0:

    00001010.00001010.00000001.00000000

  • Maska /24 :

    11111111.11111111.11111111.00000000

    = 255.255.255.0 (síťová masa)

  • První použitelná adresa pro síťové zařízení v síti 10.10.1.0/24:

    00001010.00001010.00000001.00000001

    = 10.10.1.1 (vždy liché číslo)

  • Poslední použitelná adresa pro síťové zařízení v síti 10.10.1.0/24:

    00001010.00001010.00000001.11111110

    = 10.10.1.254 (vždy sudé číslo)

  • Poslední adresa sítě 10.10.1.0/24:

    00001010.00001010.00000001.11111111

    = 10.10.1.255 (broadcast)


Rozd len s t na pods t6

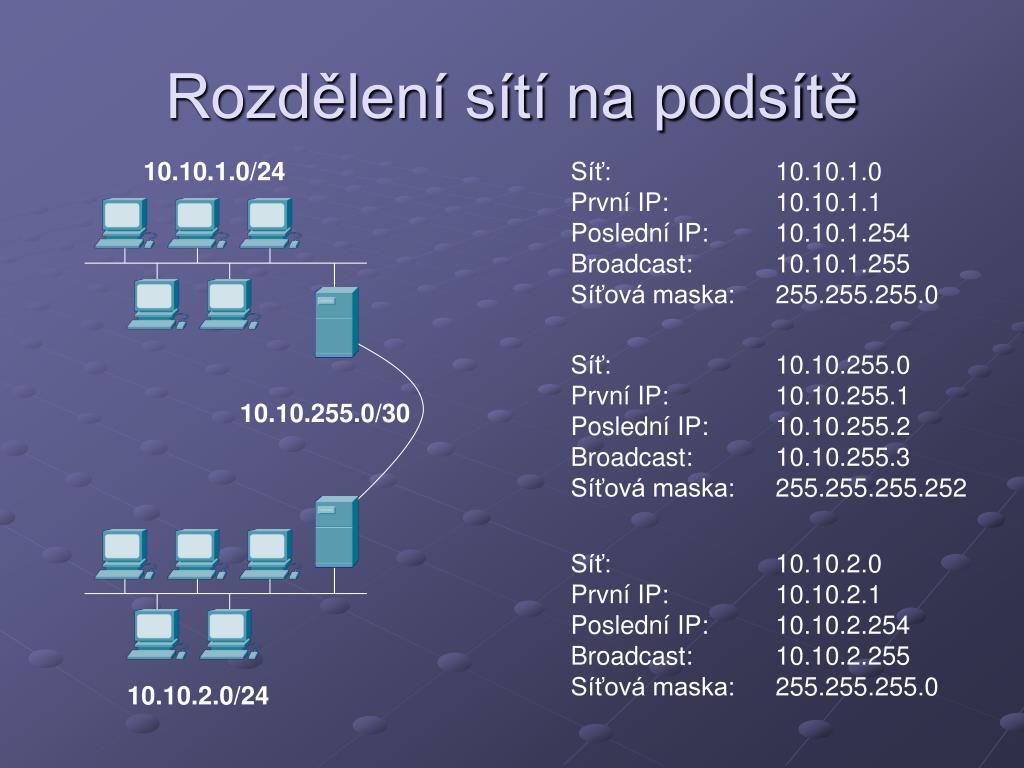

Rozdělení sítí na podsítě

10.10.1.0/24

Síť: 10.10.1.0

První IP: 10.10.1.1

Poslední IP: 10.10.1.254

Broadcast: 10.10.1.255

Síťová maska: 255.255.255.0

Síť: 10.10.255.0

První IP: 10.10.255.1

Poslední IP: 10.10.255.2

Broadcast: 10.10.255.3

Síťová maska: 255.255.255.252

10.10.255.0/30

Síť: 10.10.2.0

První IP: 10.10.2.1

Poslední IP: 10.10.2.254

Broadcast: 10.10.2.255

Síťová maska: 255.255.255.0

10.10.2.0/24


Rozd len s t na pods t7

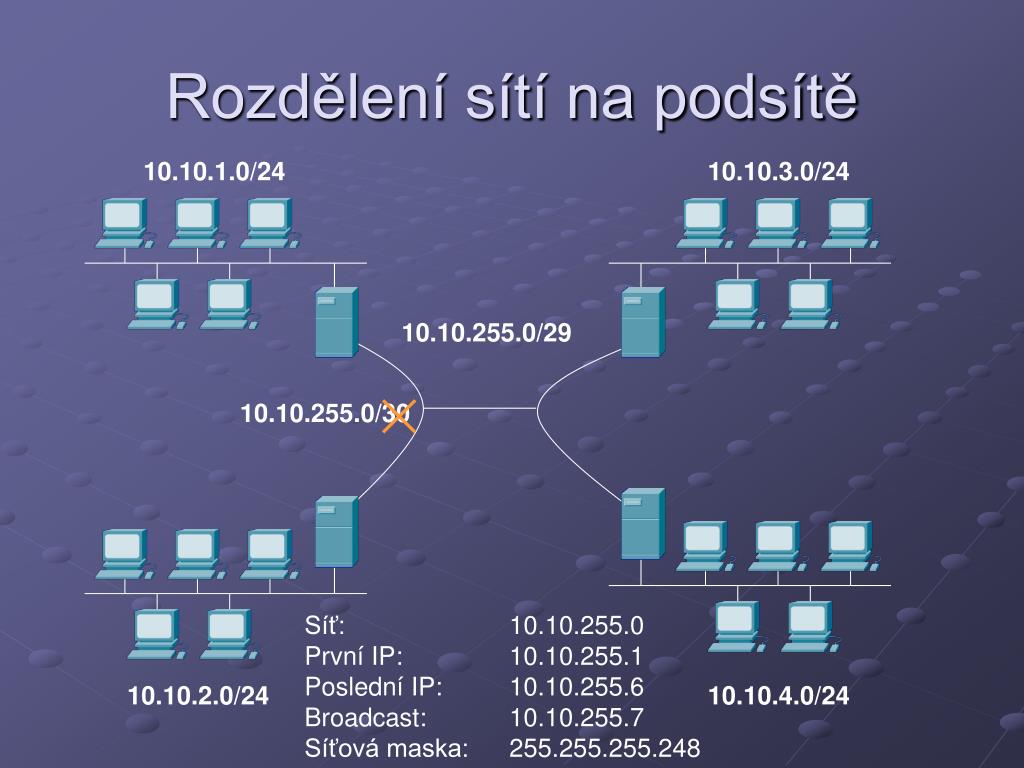

Rozdělení sítí na podsítě

10.10.1.0/24

10.10.3.0/24

10.10.255.0/29

10.10.255.0/30

Síť: 10.10.255.0

První IP: 10.10.255.1

Poslední IP: 10.10.255.6

Broadcast: 10.10.255.7

Síťová maska: 255.255.255.248

10.10.2.0/24

10.10.4.0/24



Nastaven ip adres v ms windows

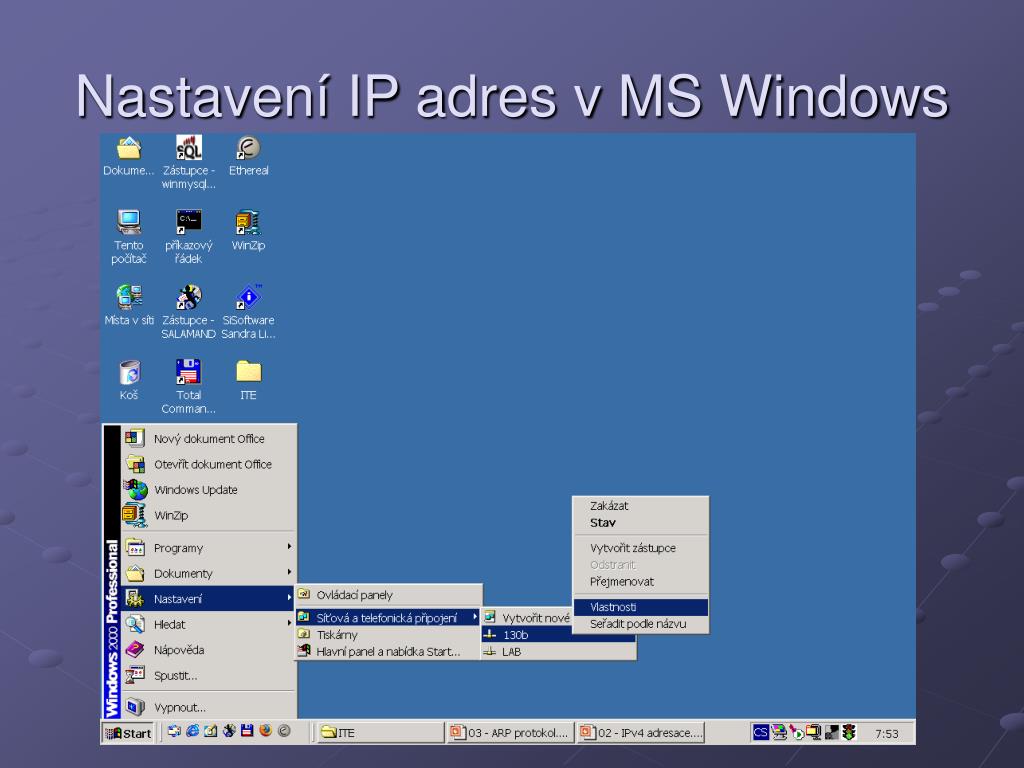

Nastavení IP adres v MS Windows

  • Windows 95, NT a 2000 workstation, XP

    • Každá síťová karta může mít pouze jednu IP adresu

    • Možnost manuální konfigurace a konfigurace pomocí DHCP

  • Windows NT, 2000, 2003 Server

    • Po aktivování „Routing and remote access“ je možné přiřadit více adres jedné síťové kartě

    • Možnost manuální konfigurace a konfigurace pomocí DHCP (pro servery se DHCP nedoporučuje)





Kontrola funkce ip vrstvy ve windows
Kontrola funkce IP vrstvy ve Windows

  • Je-li odpojen síťový kabel od síťové karty je ikonka příslušného připojení neaktivní (šedá)

  • Někdy je nutné zakázat a povolit síťové připojení případně restartovat windows, aby se změna IP adresy projevila

  • Parametry nastavení je možné zobrazit příkazem ipconfig v příkazovém řádku

  • V případě použití DHCP je možné zadáním pčíkazu „ipconfig /renew“ požádat DHCP server o nové přidělení IP adresy (někdy je nutné zadat nejdříve příkaz „ipconfig /release“ a poté „ipconfig /renew“

  • Ověření správného nastavení IP adres se provádí příkazem ping <ip adresa>.





Nastaven ip adres v linuxu

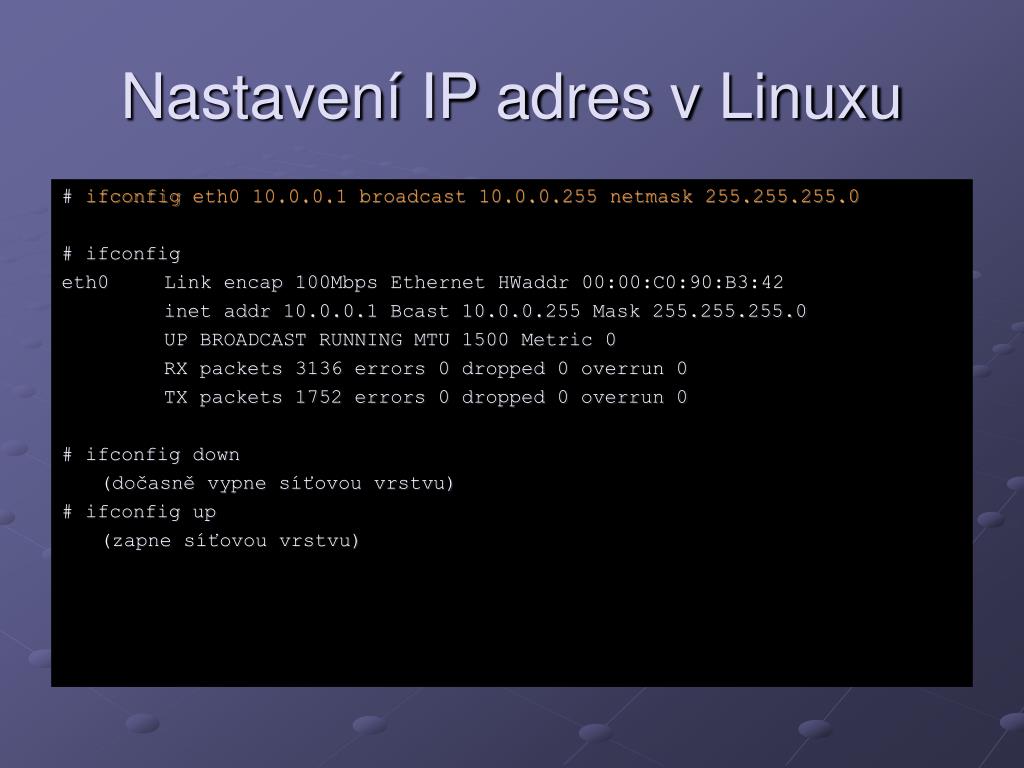

Nastavení IP adres v Linuxu

# ifconfig eth0 10.0.0.1 broadcast 10.0.0.255 netmask 255.255.255.0

# ifconfig

eth0Link encap 100Mbps Ethernet HWaddr 00:00:C0:90:B3:42

inet addr 10.0.0.1 Bcast 10.0.0.255 Mask 255.255.255.0

UP BROADCAST RUNNING MTU 1500 Metric 0

RX packets 3136 errors 0 dropped 0 overrun 0

TX packets 1752 errors 0 dropped 0 overrun 0

# ifconfig down

(dočasně vypne síťovou vrstvu)

# ifconfig up

(zapne síťovou vrstvu)


Kontrola funkce ip vrstvy v linuxu
Kontrola funkce IP vrstvy v Linuxu

# ping 195.70.132.129

PING 195.70.132.129 (195.70.132.129) 56(84) bytes of data.

64 bytes from 195.70.132.129: icmp_seq=1 ttl=255 time=1.01 ms

64 bytes from 195.70.132.129: icmp_seq=2 ttl=255 time=1.48 ms

64 bytes from 195.70.132.129: icmp_seq=3 ttl=255 time=1.55 ms

64 bytes from 195.70.132.129: icmp_seq=4 ttl=255 time=0.983 ms

64 bytes from 195.70.132.129: icmp_seq=5 ttl=255 time=0.986 ms

64 bytes from 195.70.132.129: icmp_seq=6 ttl=255 time=1.93 ms

64 bytes from 195.70.132.129: icmp_seq=7 ttl=255 time=3.67 ms

--- 195.70.132.129 ping statistics ---

7 packets transmitted, 7 received, 0% packet loss, time 6005ms

rtt min/avg/max/mdev = 0.983/1.661/3.678/0.888 ms

#

V linuxu není příkaz ping omezen na odeslání 4 paketů, proto se jeho činnost musí ukončit stisknutím CTRL+C


Kontrola funkce ip vrstvy v linuxu1
Kontrola funkce IP vrstvy v Linuxu

# ping 195.70.132.127

PING 195.70.132.127 (195.70.132.127) 56(84) bytes of data.

--- 195.70.132.127 ping statistics ---

3 packets transmitted, 0 received, 100% packet loss, time 2000ms

# ping 192.168.6.6

PING 192.168.6.6 (192.168.6.6) 56(84) bytes of data.

From 195.70.132.129 icmp_seq=1 Destination Host Unreachable

From 195.70.132.129 icmp_seq=2 Destination Host Unreachable

From 195.70.132.129 icmp_seq=3 Destination Host Unreachable

From 195.70.132.129 icmp_seq=4 Destination Host Unreachable

--- 192.168.6.6 ping statistics ---

4 packets transmitted, 0 received, +4 errors, 100% packet loss, time 3000ms

  • Není-li cílové zařízení dostupné, příkaz ping během testu nevypisuje žádné chybové hlášky.

  • Je-li v cestě k cílové adrese router, který nemá v routovací tabulce pro příslušnou síť záznam a odešle ICMP paket s informací o nedostupnosti, příkaz ping v průběhu testu takovou informaci zobrazí.


Kontrola funkce ip vrstvy v linuxu2
Kontrola funkce IP vrstvy v Linuxu

  • Pomocí příkazu mii-tool je možné zjistit, zda je linka v pořádku na linkové vrstvě.

  • Zadáním příkazu ifconfig bez parametrů (případně s parametrem názvu síťové karty – např. eth0) se vypíše aktuální nastavení síťové vrstvy.

  • Pozor na správné nastavení masky a broadcastu v případě nastavení pouze IP adresy. Například zadání příkazu ifconfig 192.168.1.1 se nastaví síťová maska 255.255.0.0 (podle prefixu sítě – „B“)

  • V případě, že neprochází ping, je možné zjistit pomocí příkazu arp, zda se alespoň zapisuje MAC adresa protějšku do ARP tabulky, tedy zda funguje 2. vrstva.


Ipv4 adresace
LAB

  • Od providera jste obdrželi následující nastavení:

    • 80.250.2.192/29

    • výchozí brána je na konci přiděleného rozsahu

  • Kolik je cekem adres v přiděleném rozsahu?

  • Jaká je první a poslední adresa použitelná pro vaše počítače?

  • Jaká je maska přidělené sítě?

  • Jaká je IP adresa výchozí brány?

  • Jaká je broadcastová adresa?


Ipv4 adresace
LAB

  • Překrývají se následující sítě?

    • 10.20.30.0/24 a 10.20.40.0/24

    • 10.20.30.0/16 a 10.20.40.0/16

    • 192.168.254.0/29 a 192.168.254.4/30

    • 192.168.254.0/30 a 192.168.254.4/29

  • O jakou se jedná síť podle následujících parametrů:

    • Adresa z rozsahu 1.2.3.7, maska 255.255.255.252

    • Adresa 10.1.2.3, výchozí brána 10.1.2.254, maska 255.255.0.0
