12.3 인치 풀 사이즈 클러스터

12.3 인치 풀 사이즈 클러스터. 디스플레이. 비디오 출력. 선행개발 ( 일정 미정 ). 시스템 개요. 12.3 인치 고해상도 (1920x720 ) 디스플레이 적용 스마트기기와 클러스터를 연결하여 클러스터 LCD 에 다양한 정보 표시 가능 3D 그래픽 및 다양한 애니메이션을 적용하여 상품성 향상. 시스템 구성. 파워 서플라이. 전원 제어. 오토모티브 컨트롤러. 조명 제어. E²PROM. 그래픽 컨트롤러 JGP2014. 플래시. 비디오 입력. 무선가상 네트워크 (WiFi).

garry
Download Presentation

12.3 인치 풀 사이즈 클러스터

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

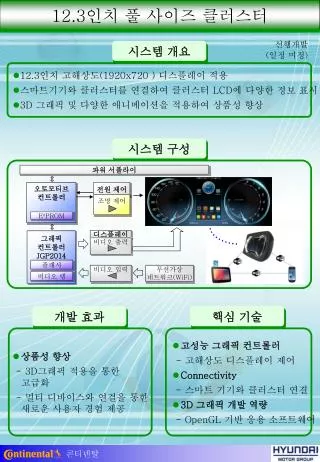

  1. 12.3인치풀 사이즈클러스터 디스플레이 비디오 출력 선행개발 (일정 미정) 시스템 개요 • 12.3인치 고해상도(1920x720 ) 디스플레이 적용 • 스마트기기와 클러스터를 연결하여 클러스터 LCD에 다양한 정보 표시 가능 • 3D 그래픽 및 다양한 애니메이션을 적용하여 상품성 향상 시스템 구성 파워 서플라이 전원 제어 오토모티브 컨트롤러 조명 제어 E²PROM 그래픽 컨트롤러 JGP2014 플래시 비디오 입력 무선가상 네트워크(WiFi) 비디오 램 개발 효과 핵심 기술 • 상품성 향상 • - 3D그래픽 적용을 통한 고급화 • - 멀티 디바이스와 연결을 통한새로운 사용자 경험 제공 • 고성능 그래픽 컨트롤러 • - 고해상도 디스플레이 제어 • Connectivity • - 스마트 기기와 클러스터 연결 • 3D 그래픽 개발 역량 • - OpenGL 기반 응용 소프트웨어 콘티넨탈

  2. 12.3인치풀 사이즈클러스터 Key Points 12.3인치 풀 사이즈 클러스터로 고해상도 디스플레이, 스마트 기기와의 연동을 위해 JGP2014(프리스케일i.MX6) 채용. HEC(High End Cluster)은 양산 제품 개발의 기초로 삼기 위한 콘티넨탈 컨셉 프로젝트임. OEM/Tier-1 Benefits 기종 관리 용이 (예. Km사양 및 mile사양간 동일 부품 사용 가능) FAQ (from Tech Show at HMC, 2014년 4월) 해상도/DPI? 1920x720이며 167DPI임. 클러스터 시청거리가 스마트폰의 약 두 배인 점을 감안하면 스마트폰 300DPI 이상급의 선명도. 디스플레이 제조사? LG 디스플레이 HKMC 풀TFT 클러스터와 비교? 현대 EQUUS, 기아 K9에적용된 디스플레이는 1280x480임 양산사례? 전시샘플은 컨셉으로 아직 양산사례는 없으며 개발차종은 하나 있음. (Mercedes Benz W213) 이전 버전 HEC을베이스로 Mercedes Benz New S 클래스 클러스터(해상도 1440x540)가 양산중이며 현대 신형 Genesis도 이 플랫폼 기반임. 클러스터에 표시되는 스마트폰 화면이 여러 단계로 축소/확대(=scaling)되는데 어느 쪽에서 이 작업을 하는가? 클러스터 측에서 하며스마트폰측 어플리케이션(App) 개발이 용이해지는 장점이 있음. 입체적인 지도 데이터는 클러스터가 갖고 있는지? AVN에서 LVDS라는 통신방식으로 3D 형상의 길안내를 클러스터로 전송하는 컨셉임 (Audi에서 사용하는 방식)

  3. 옵티컬 본딩 적용 디스플레이 선행개발 (일정 미정) 시스템 개요 • 차량 실내 편의 장치에 사용 할 수 있는 디스플레이 • 7인치급 고해상도 디스플레이에옵티컬 본딩을 적용 • 색상 보정 회로 및 로직 적용(아몰레드 샘플에 해당) 시스템 구성 옵티컬 본딩 미적용 시반사율 약 13.5% 옵티컬 본딩 적용 시반사율 약 4.5% 괄호안은 매질의 반사계수 n 4.5% 4.5% 4.5% 4.5% 커버 글라스/ 터치 패널 (1.4) 디스플레이 커버 글라스/ 터치 패널 (1.4) 옵티컬 본딩 재료 (1.4) 디스플레이 공기층 (1.0) 개발 효과 핵심 기술 • 옵티컬 본딩 • - 주간 시인성 개선 • 색상 보정 회로 및 로직 • - 적·녹 ·청 상이한 특성으로 인한 색상간 불균형을 경감 (아몰레드 샘플에 해당) • 상품성 향상 • - 높은 선명도로 가독성 고양 • - 얇은 베젤 및 Seamless기술을적용하여 고급감 향상 콘티넨탈

  4. 옵티컬 본딩 적용 디스플레이 Key Points Secondary Display 용도의 샘플들임. (AVN, Rear Seat Entertainment등) AMOLED 디스플레이와 터치 디스플레이 모두 옵티컬 본딩을 적용하여 주간 가독성을 대폭 개선. 옵티컬 본딩(Optical Bonding)은 디스플레이 표면과 커버 글라스 사이를 커버 글라스와 반사율이 동일한 재료로 채워넣어 반사광의 약 2/3를 감소시킴. 이로 인해 가독성이 향상되는 효과. 또한 옵티컬 본딩은 디스플레이 표면과 커버 글라스 사이를 완전히 밀봉함으로써 이물질의 침투를 원초적으로 방지함. (공기로 채워져 있는 일반 디스플레이와 비교됨) AMOLED 디스플레이의 샘플의 3D 마감 커버 글라스가 디스플레이 뿐 아니라 상하좌우 옆면까지 감싸는 3D 설계로 고품격 연출 AMOLED 디스플레이의 색상 보정 회로 및 로직 통상 청색 계열이 수명이 가장 짧은 AMOLED의 특성을 보완하기 위해 R, G, B가 균일한 색감을 보이도록 하는 색상 보정 회로 및 로직을 적용. 참 고 7.7인치 AMOLED 디스플레이 제조사는 삼성 디스플레이로 패널 자체는 2011년 양산된 갤럭시탭 7.7에 적용된 것과 동일. 1280x800 해상도, 197 DPI. 터치 디스플레이에 적용된 7인치 디스플레이는 JDI가 제조. 해상도는 800x480, 133 DPI. 두 개의 샘플은 옵티컬 본딩 기술로 분류하였으며, 디스플레이 해상도는 그리 높지 않아 어필할 포인트는 아닙니다. (현대자동차 차기 7인치 목표 해상도는 1280x720)

  5. 컬러 LCD 클러스터 디스플레이 비디오 출력 양산적용 (현대차 / 제네시스) 시스템 개요 • 차량측 인터페이스 전용및 그래픽 전용의 복수 컨트롤러로 구성 • 실용해상도 1440x540 디스플레이까지 제어 가능한 플랫폼 • 광시야각 컬러 LCD를적용하여 제품 고급화 시스템 구성 파워 서플라이 게이지, 경고등 제어 오토모티브 컨트롤러 CAN E²PROM 조명 제어 그래픽 컨트롤러 JCP2011PL 플래시 메모리 비디오 램 개발 효과 핵심 기술 • 상품성 향상 • - 다양한 애니메이션을 적용하여클러스터 상품성 향상 • - 고객사 표준 HMI를 적용하여브랜드 아이덴티티 정립 • 고성능 그래픽 컨트롤러 • - 고해상도 디스플레이 구동 • - 다양한 트랜지션 효과 적용 • 그래픽 디자인 대응 능력 • - 고객사 표준 HMI 적용 콘티넨탈

  6. 컬러 LCD 클러스터 Key Points 현대자동차 표준 그래픽을 적용하여 “현대자동차”라는 브랜드 아이덴티티를 표현. 7인치 컬러 TFT LCD 클러스터 DH 고급형 클러스터. 800x480 해상도 디스플레이 채용. Mercedes Benz New S Class와 동일한 HW, SW 플랫폼(JCP2011PL)으로 실용적으로 1440x540까지 제어 가능. 4.3인치 컬러 TFT LCD 클러스터 DH 일반형 클러스터. 480x272 해상도 디스플레이 채용.
