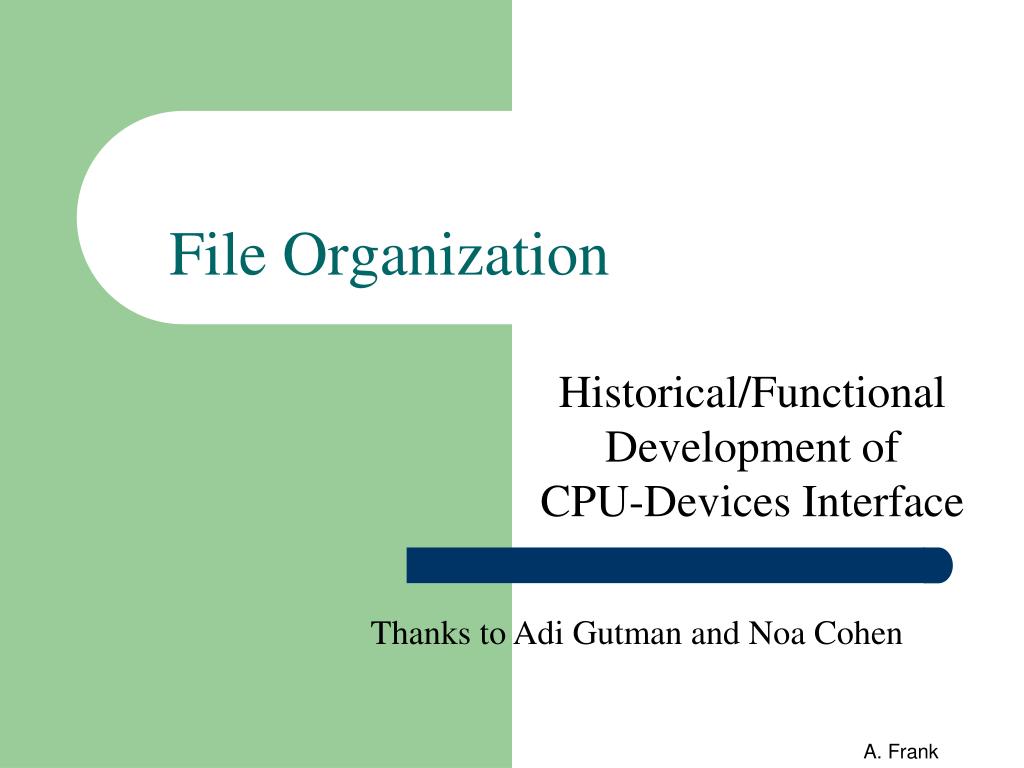

  1. File Organization Historical/Functional Development of CPU-Devices Interface Thanks to Adi Gutman and Noa Cohen A. Frank

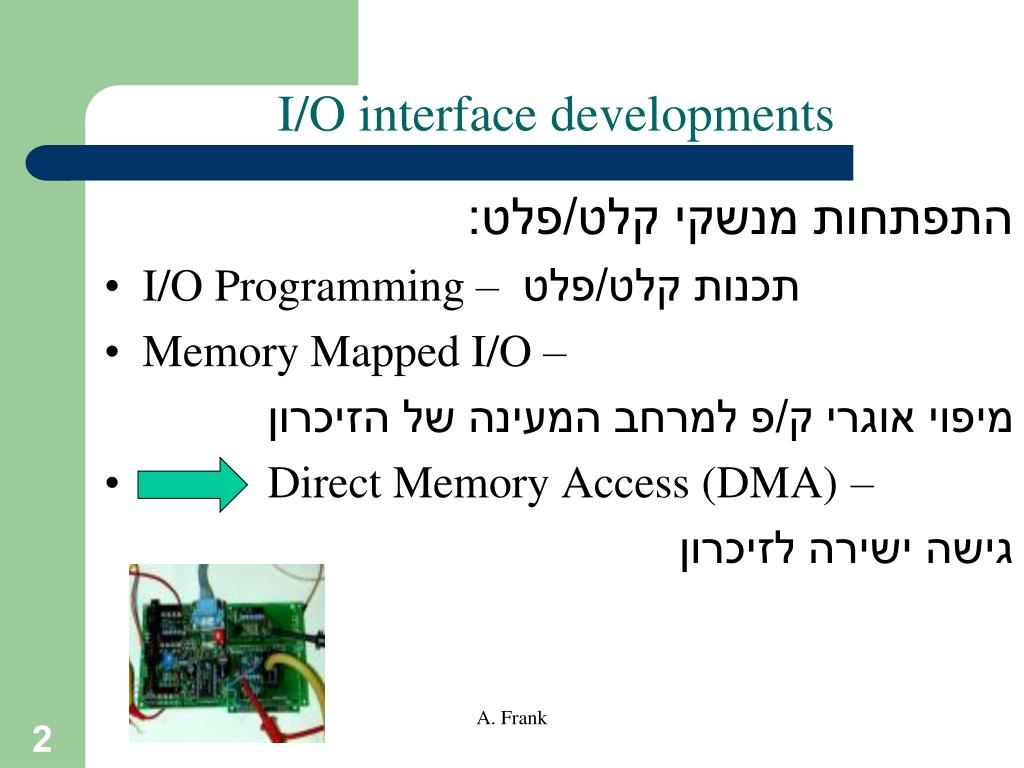

  2. I/O interface developments התפתחות מנשקי קלט/פלט: • I/O Programming –תכנות קלט/פלט • Memory Mapped I/O – מיפוי אוגרי ק/פ למרחב המעינה של הזיכרון • Direct Memory Access (DMA)– גישה ישירה לזיכרון A. Frank

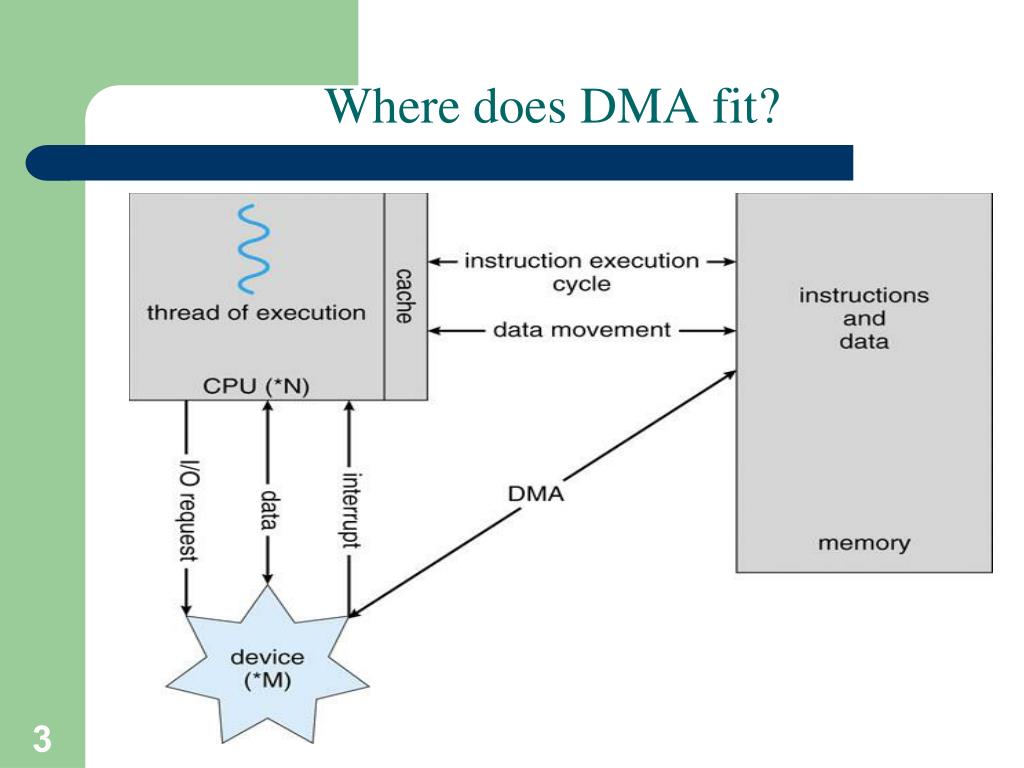

  3. Where does DMA fit? A. Frank

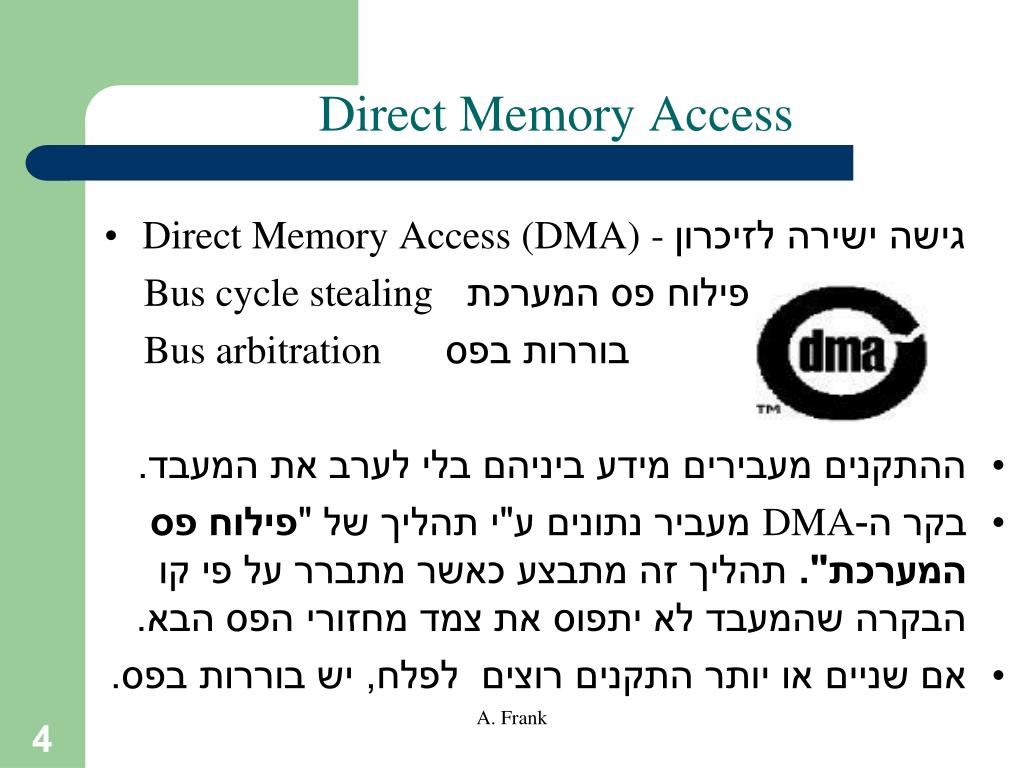

  4. Direct Memory Access • Direct Memory Access (DMA) - גישה ישירה לזיכרון Bus cycle stealing פילוח פס המערכת Bus arbitrationבוררות בפס • ההתקנים מעבירים מידע ביניהם בלי לערב את המעבד. • בקר ה-DMA מעביר נתונים ע"י תהליך של "פילוח פס המערכת". תהליך זה מתבצע כאשר מתברר על פי קו הבקרה שהמעבד לא יתפוס את צמד מחזורי הפס הבא. • אם שניים או יותר התקנים רוצים לפלח, יש בוררות בפס. A. Frank

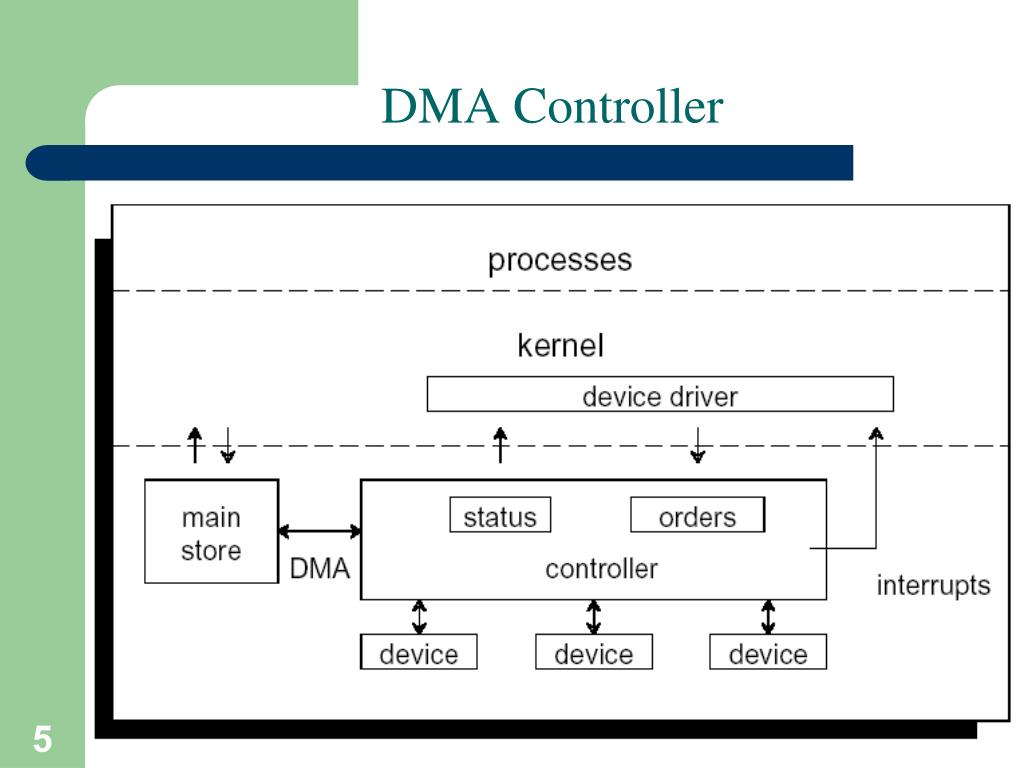

  5. DMA Controller A. Frank

  6. Registers of DMA Controller A. Frank

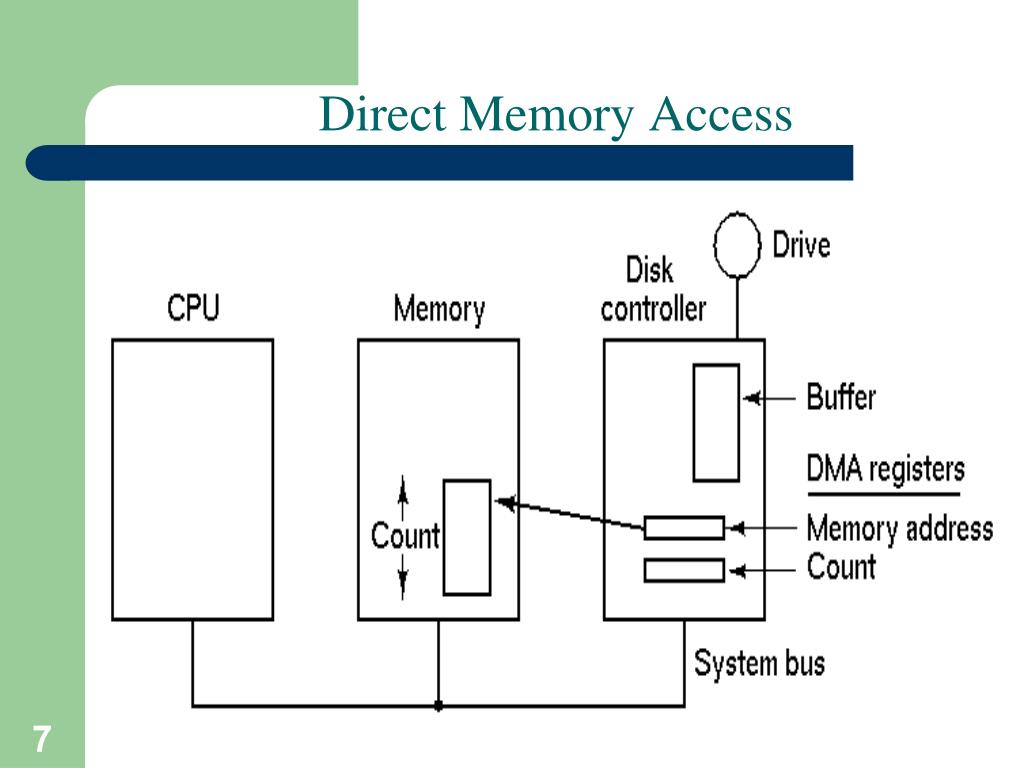

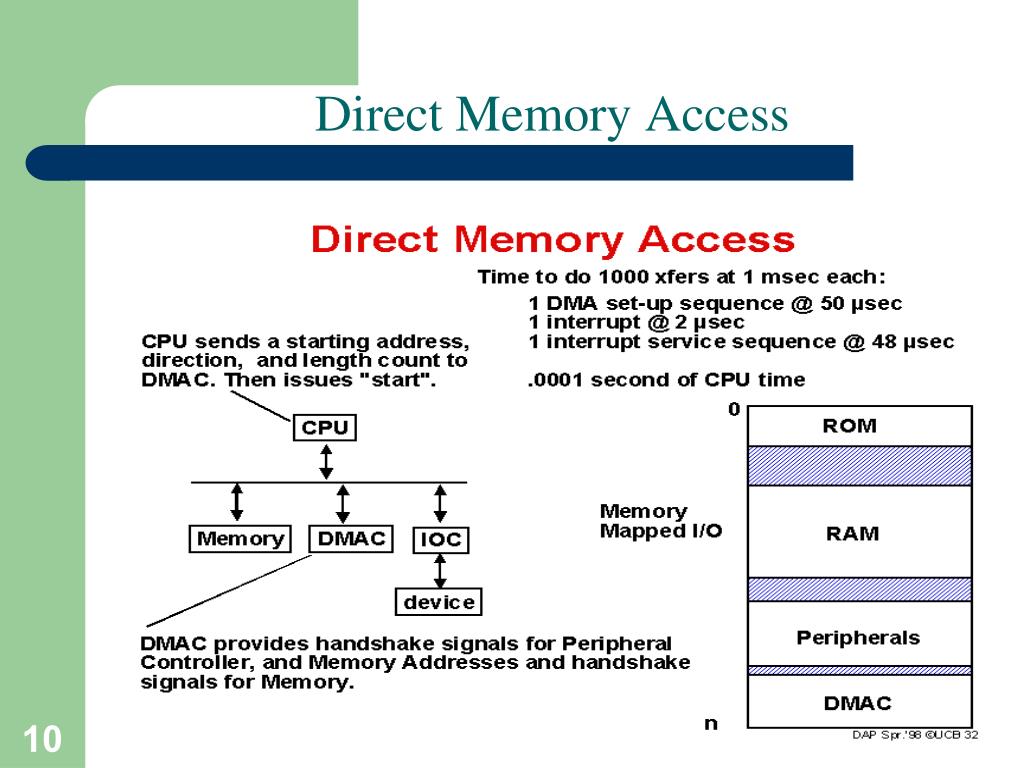

  7. Direct Memory Access A. Frank

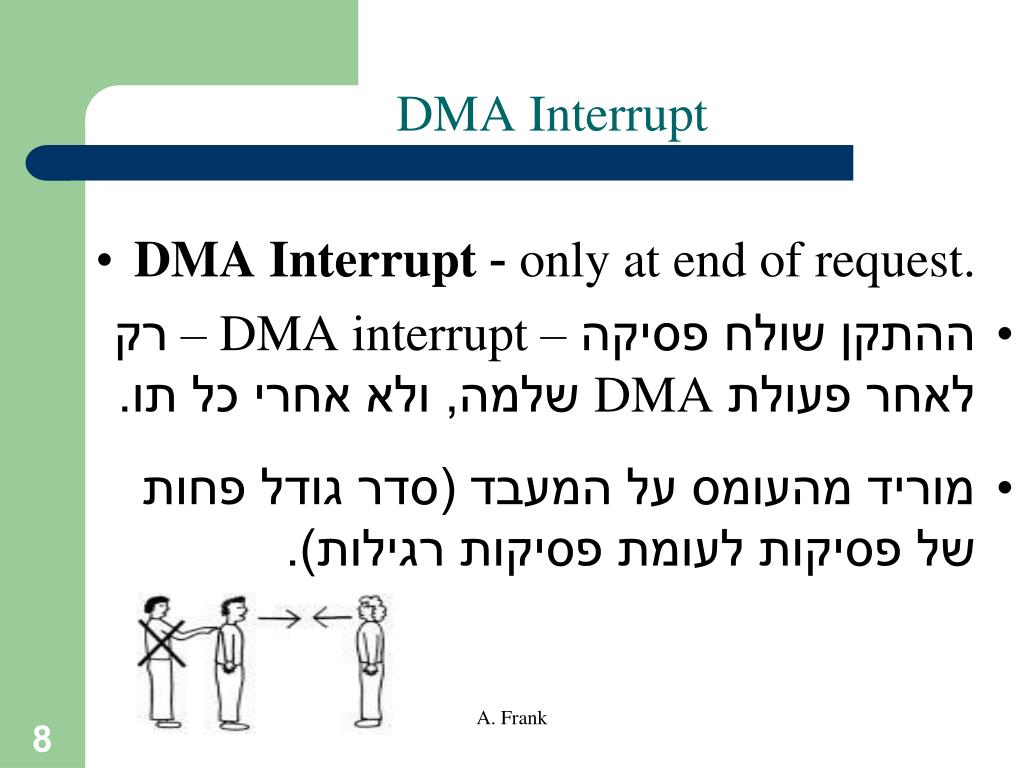

  8. DMA Interrupt • DMA Interrupt- only at end of request. • ההתקן שולח פסיקה – DMA interrupt – רק לאחר פעולת DMA שלמה, ולא אחרי כל תו. • מוריד מהעומס על המעבד (סדר גודל פחות של פסיקות לעומת פסיקות רגילות). A. Frank

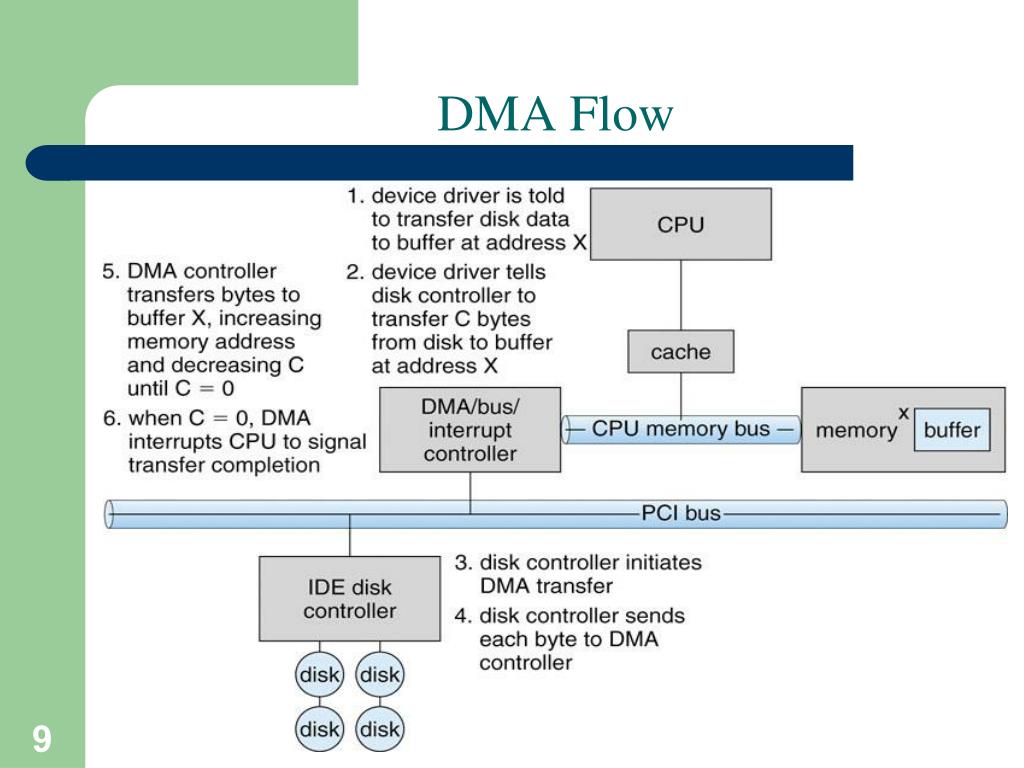

  9. DMA Flow A. Frank

  10. Direct Memory Access A. Frank

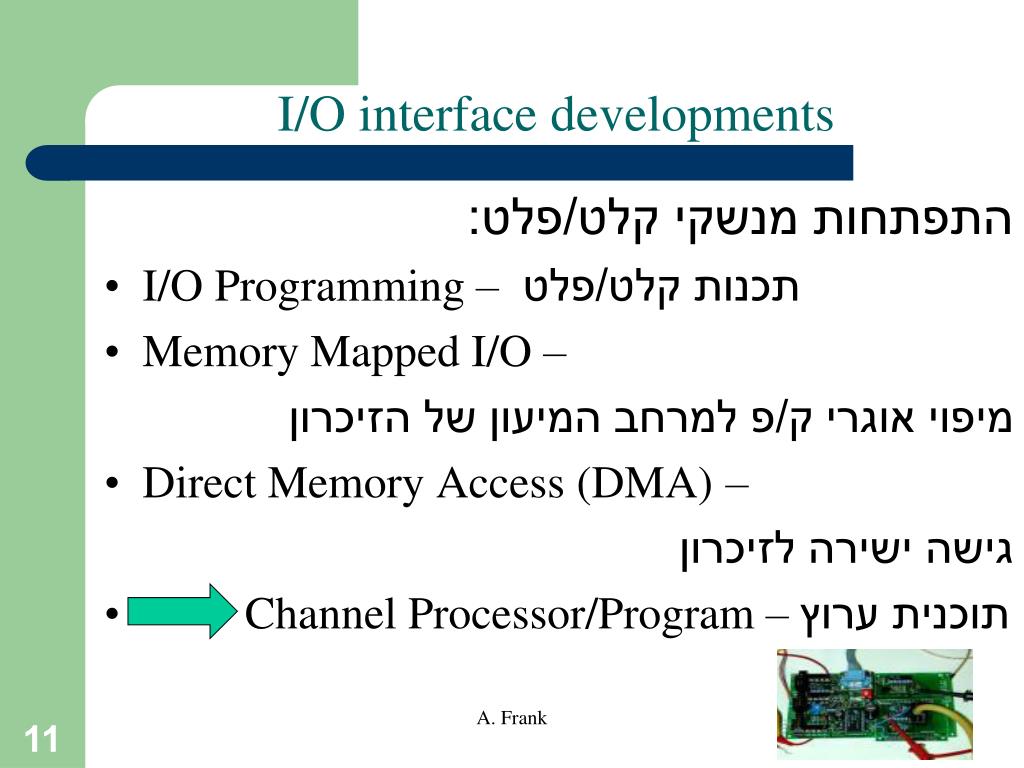

  11. I/O interface developments התפתחות מנשקי קלט/פלט: • I/O Programming –תכנות קלט/פלט • Memory Mapped I/O – מיפוי אוגרי ק/פ למרחב המיעון של הזיכרון • Direct Memory Access (DMA)– גישה ישירה לזיכרון • Channel Processor/Program – תוכנית ערוץ A. Frank

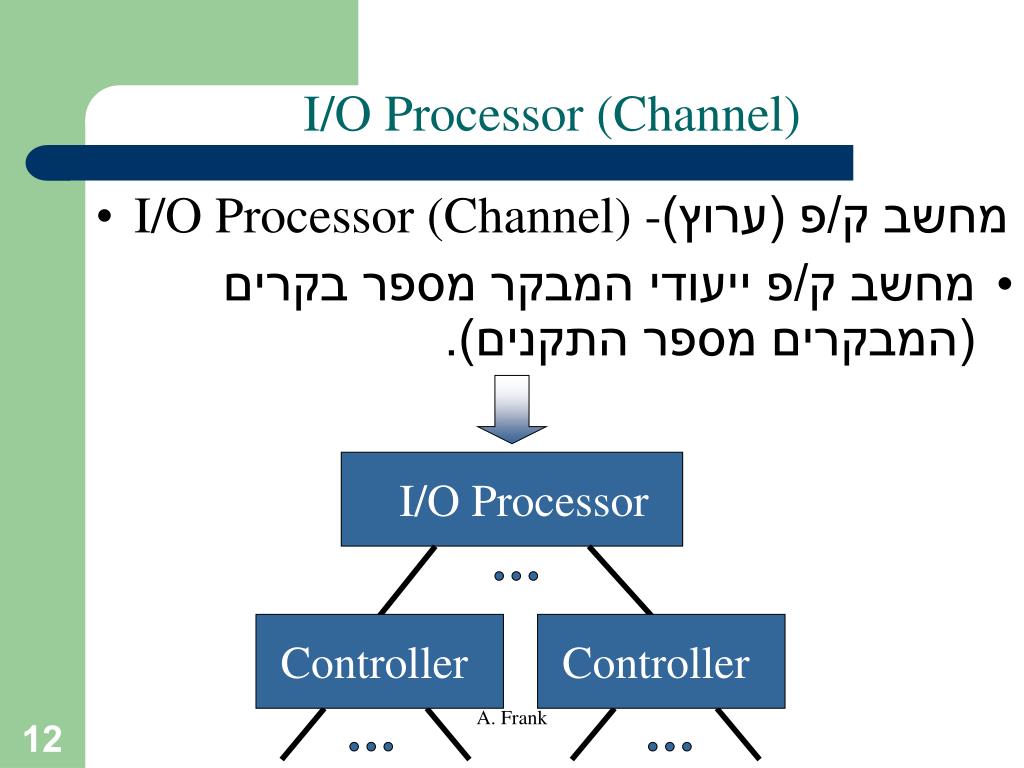

  12. I/O Processor (Channel) • I/O Processor (Channel) -מחשב ק/פ (ערוץ) • מחשב ק/פ ייעודי המבקר מספר בקרים (המבקרים מספר התקנים). I/O Processor Controller Controller A. Frank

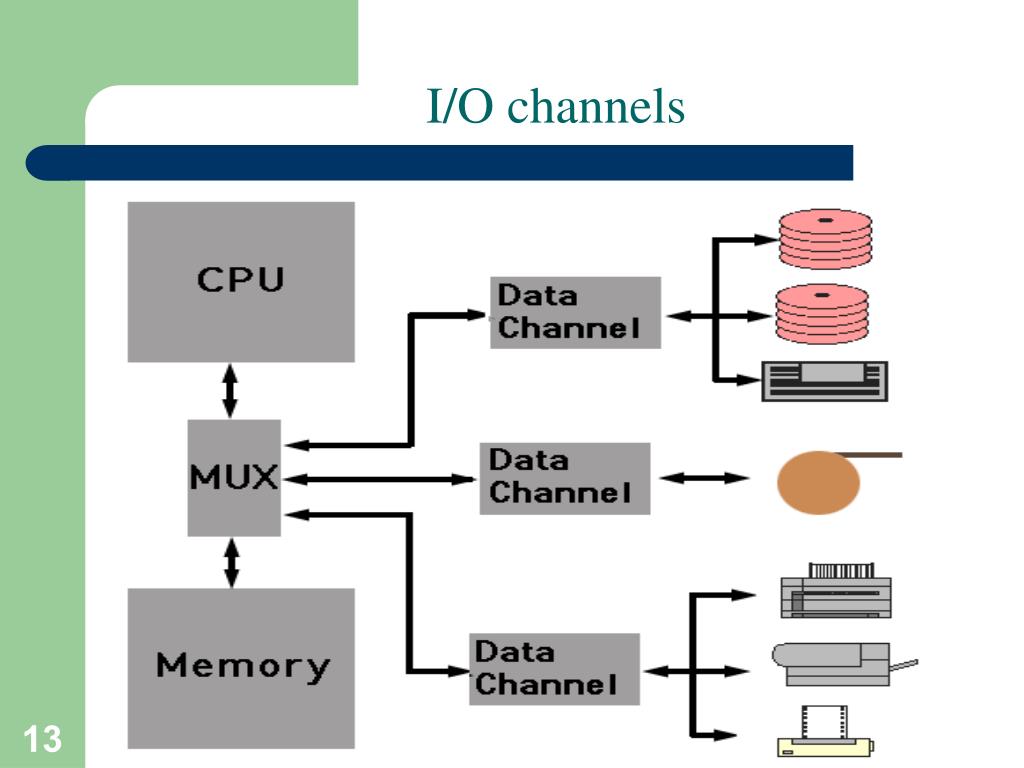

  13. I/O channels A. Frank

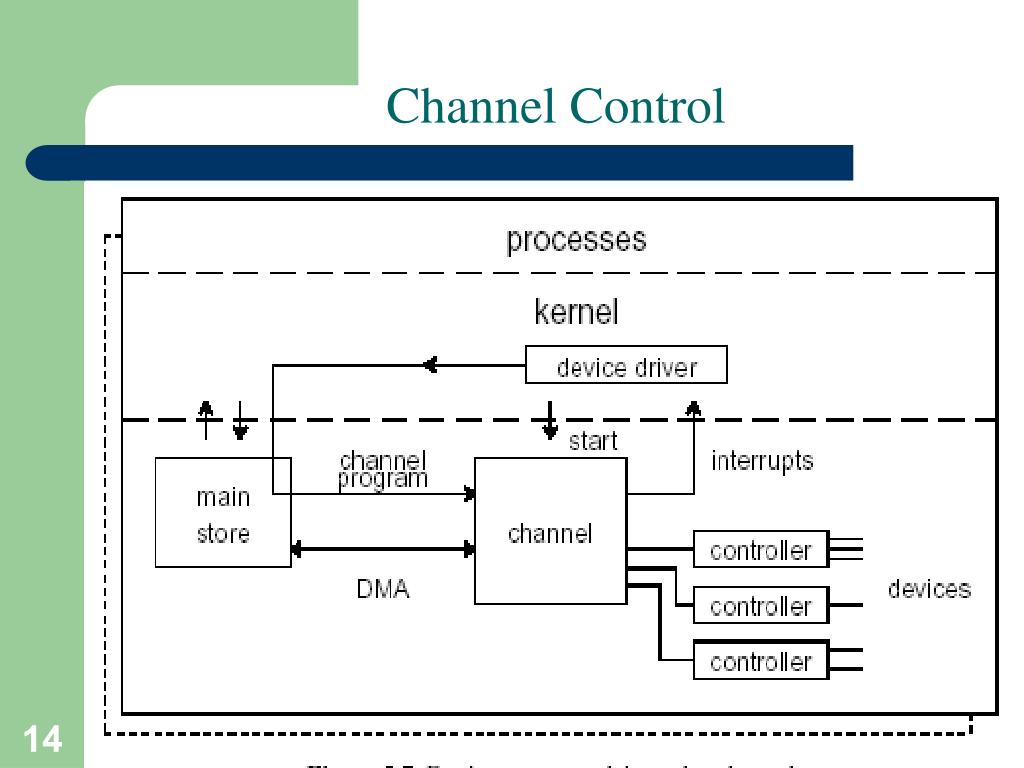

  14. Channel Control A. Frank

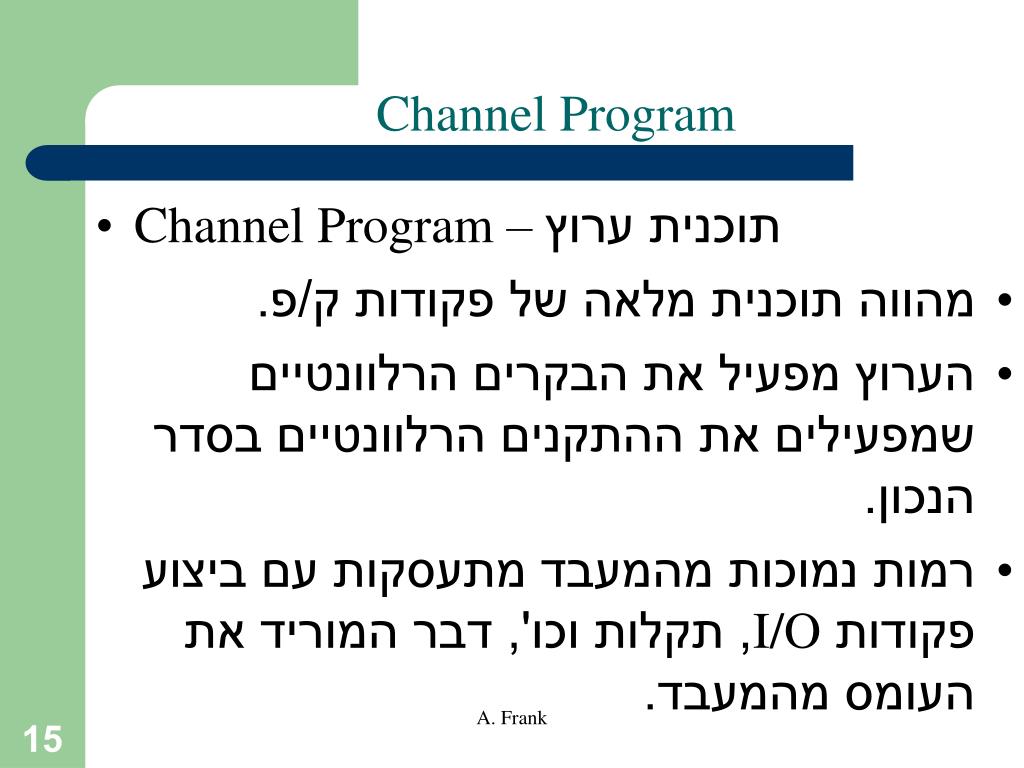

  15. Channel Program • Channel Program – תוכנית ערוץ • מהווה תוכנית מלאה של פקודות ק/פ. • הערוץ מפעיל את הבקרים הרלוונטיים שמפעילים את ההתקנים הרלוונטיים בסדר הנכון. • רמות נמוכות מהמעבד מתעסקות עם ביצוע פקודות I/O, תקלות וכו', דבר המוריד את העומס מהמעבד. A. Frank

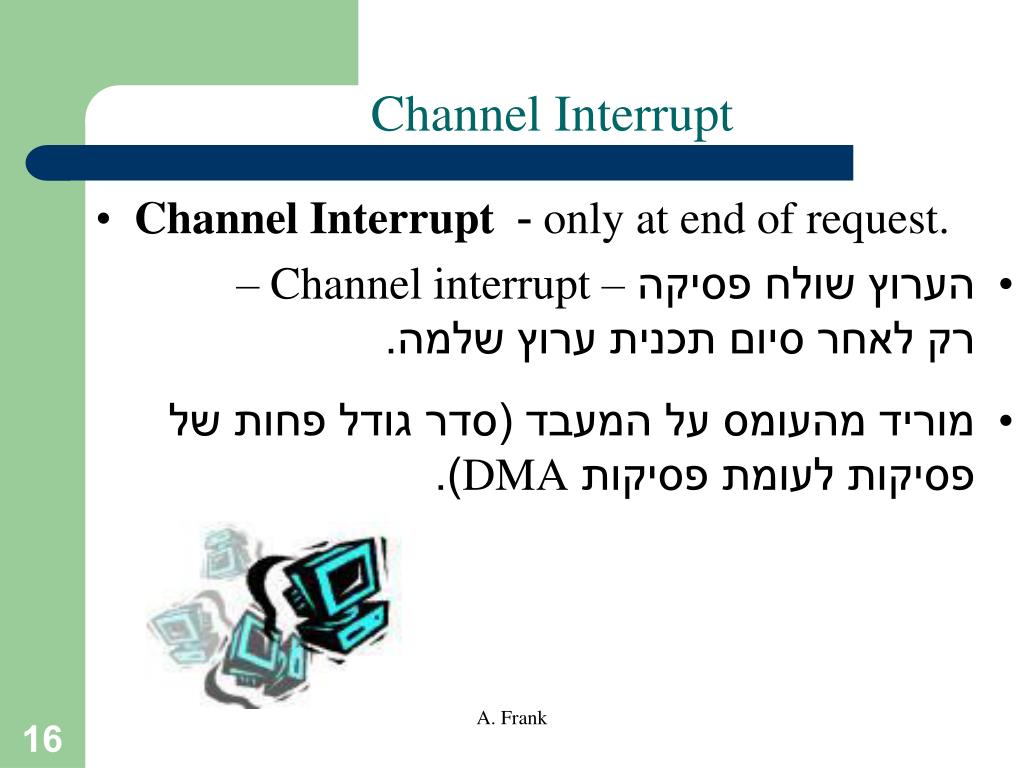

  16. Channel Interrupt • Channel Interrupt- only at end of request. • הערוץ שולח פסיקה – Channel interrupt – רק לאחר סיום תכנית ערוץ שלמה. • מוריד מהעומס על המעבד (סדר גודל פחות של פסיקות לעומת פסיקות DMA). A. Frank

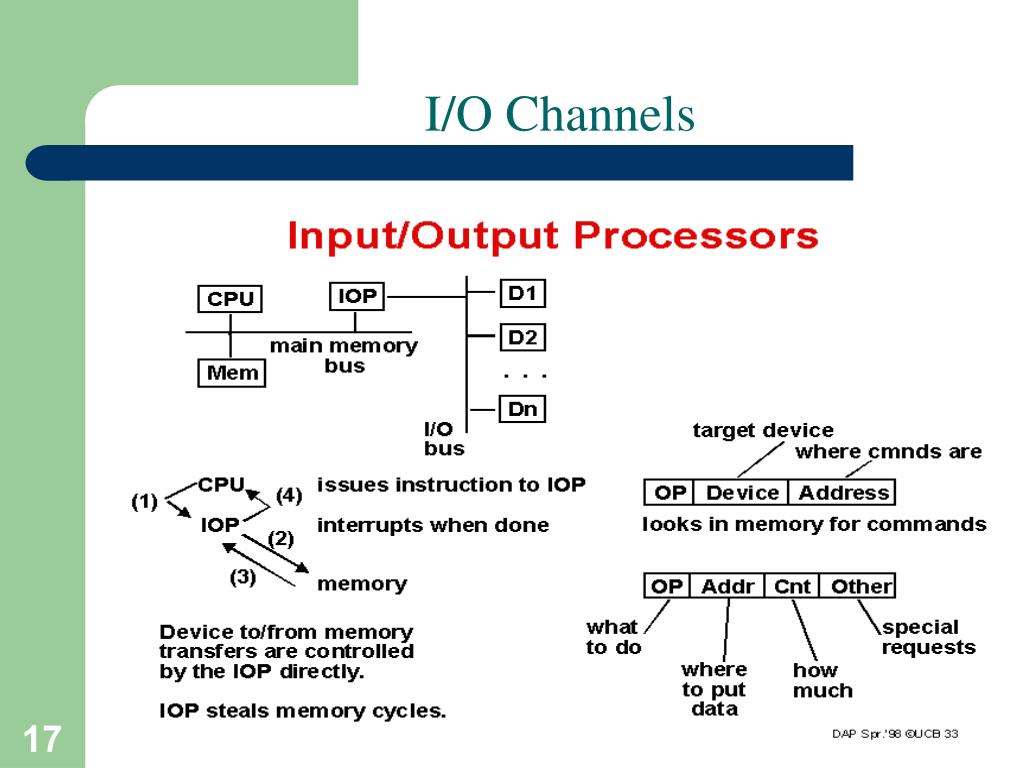

  17. I/O Channels A. Frank

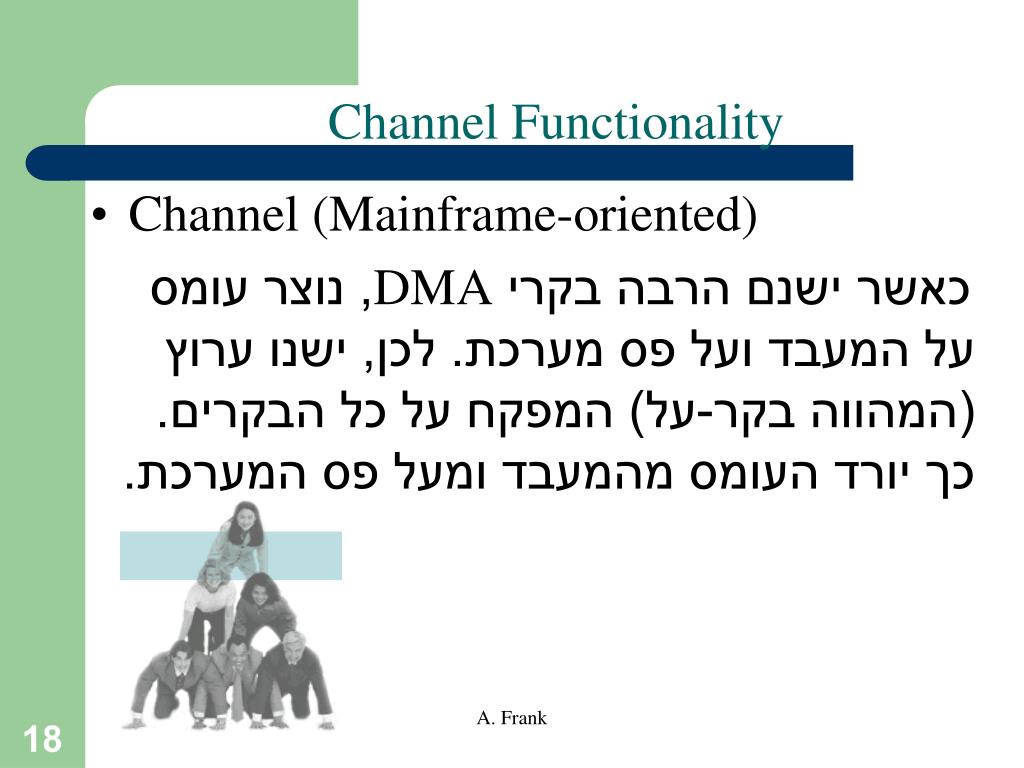

  18. Channel Functionality • Channel (Mainframe-oriented) כאשר ישנם הרבה בקרי DMA, נוצר עומס על המעבד ועל פס מערכת. לכן, ישנו ערוץ (המהווה בקר-על) המפקח על כל הבקרים. כך יורד העומס מהמעבד ומעל פס המערכת. A. Frank
