Кабели силовые с пластмассовой изоляцией. Изменения в НТД

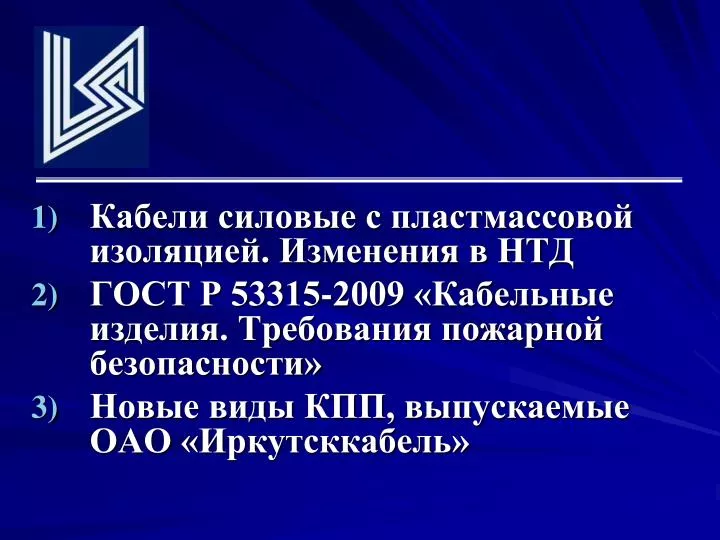

Кабели силовые с пластмассовой изоляцией. Изменения в НТД ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» Новые виды КПП, выпускаемые ОАО «Иркутсккабель»

Кабели силовые с пластмассовой изоляцией Кабели силовые с пластмассовой изоляцией. Изменения в НТД

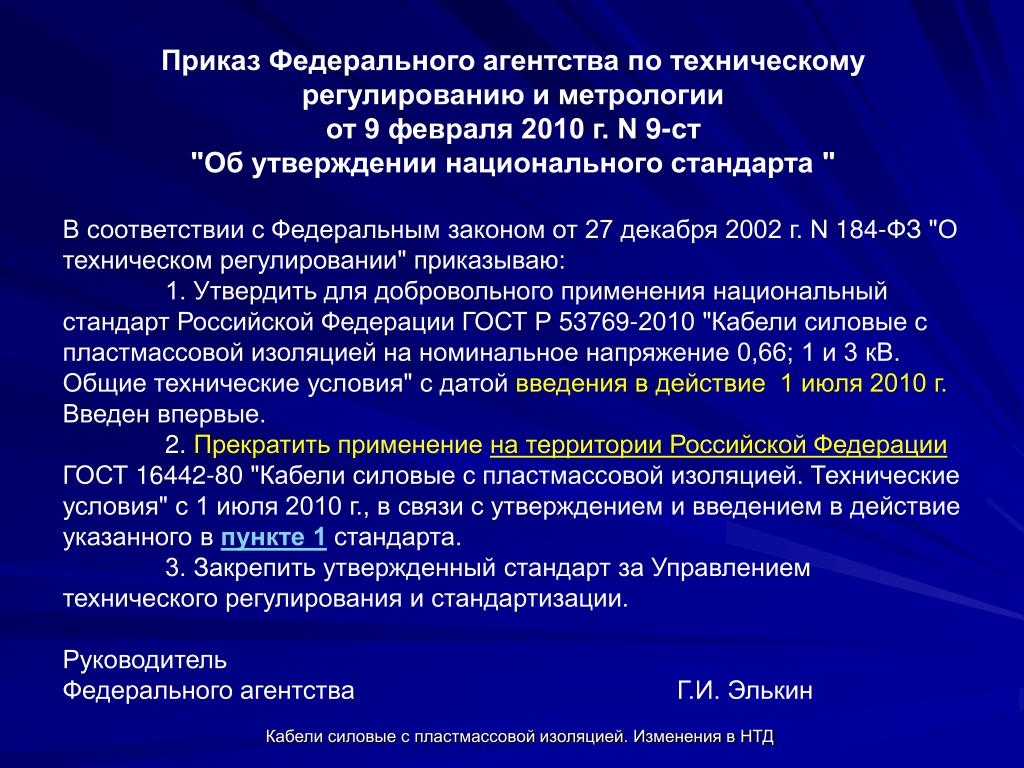

Приказ Федерального агентства по техническому регулированию и метрологииот 9 февраля 2010 г. N 9-ст"Об утверждении национального стандарта " В соответствии с Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании" приказываю: 1. Утвердить для добровольного применения национальный стандарт Российской Федерации ГОСТ Р 53769-2010 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия" с датой введения в действие 1 июля 2010 г. Введен впервые. 2. Прекратить применение на территории Российской Федерации ГОСТ 16442-80 "Кабели силовые с пластмассовой изоляцией. Технические условия" с 1 июля 2010 г., в связи с утверждением и введением в действие указанного в пункте 1 стандарта. 3. Закрепить утвержденный стандарт за Управлением технического регулирования и стандартизации. РуководительФедерального агентства Г.И. Элькин Кабели силовые с пластмассовой изоляцией. Изменения в НТД

Приказ Федерального агентства по техническому регулированию и метрологииот 25 июня 2010 г. N 117-ст"Об изменении даты введения в действие национального стандарта" В соответствии с Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании" приказываю: 1. Изменить дату введения в действие национального стандарта Российской Федерации ГОСТ Р 53769-2010 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия" с 1 июля 2010 г. на 1 января 2011 г. 2. Восстановить применение ГОСТ 16442-80 "Кабели силовые с пластмассовой изоляцией. Технические условия" на территории Российской Федерации и ограничить только на кабельную продукцию, изготавливаемую по заказу Министерства обороны Российской Федерации с 1 января 2011 г. РуководительФедерального агентства Г.И. Элькин Кабели силовые с пластмассовой изоляцией. Изменения в НТД

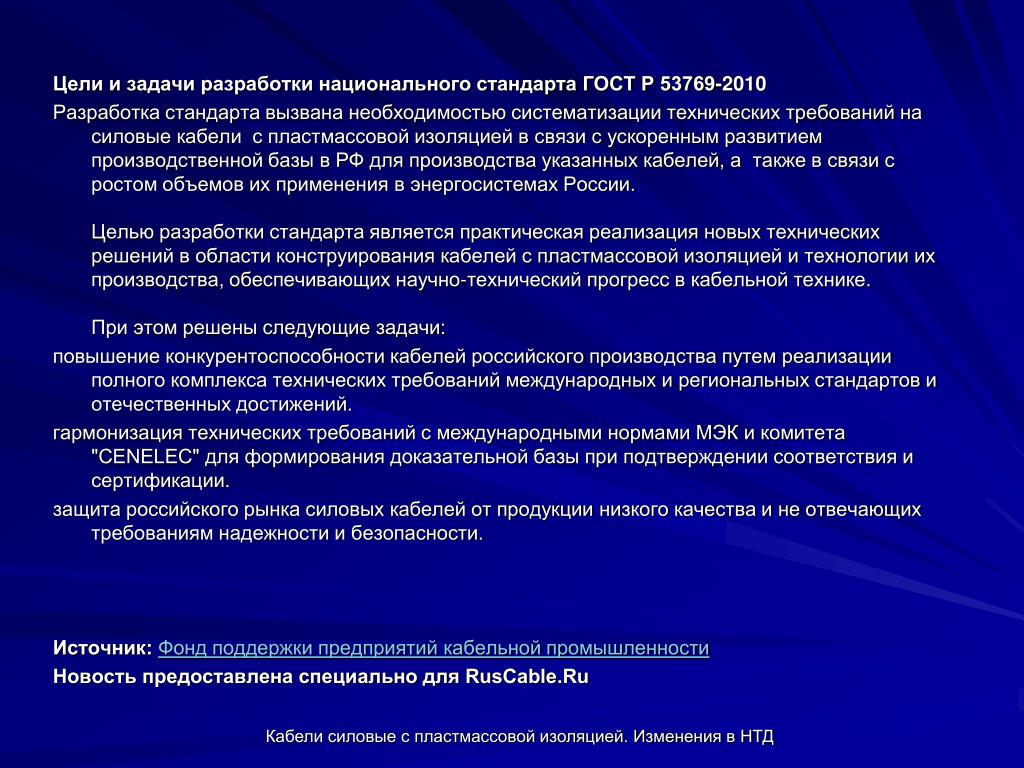

Цели и задачи разработки национального стандарта ГОСТ Р 53769-2010 Разработка стандарта вызвана необходимостью систематизации технических требований на силовые кабели с пластмассовой изоляцией в связи с ускоренным развитием производственной базы в РФ для производства указанных кабелей, а также в связи с ростом объемов их применения в энергосистемах России.Целью разработки стандарта является практическая реализация новых технических решений в области конструирования кабелей с пластмассовой изоляцией и технологии их производства, обеспечивающих научно-технический прогресс в кабельной технике.При этом решены следующие задачи: повышение конкурентоспособности кабелей российского производства путем реализации полного комплекса технических требований международных и региональных стандартов и отечественных достижений. гармонизация технических требований с международными нормами МЭК и комитета "CENELEC" для формирования доказательной базы при подтверждении соответствия и сертификации. защита российского рынка силовых кабелей от продукции низкого качества и не отвечающих требованиям надежности и безопасности. Источник: Фонд поддержки предприятий кабельной промышленности Новость предоставлена специально для RusCable.Ru Кабели силовые с пластмассовой изоляцией. Изменения в НТД

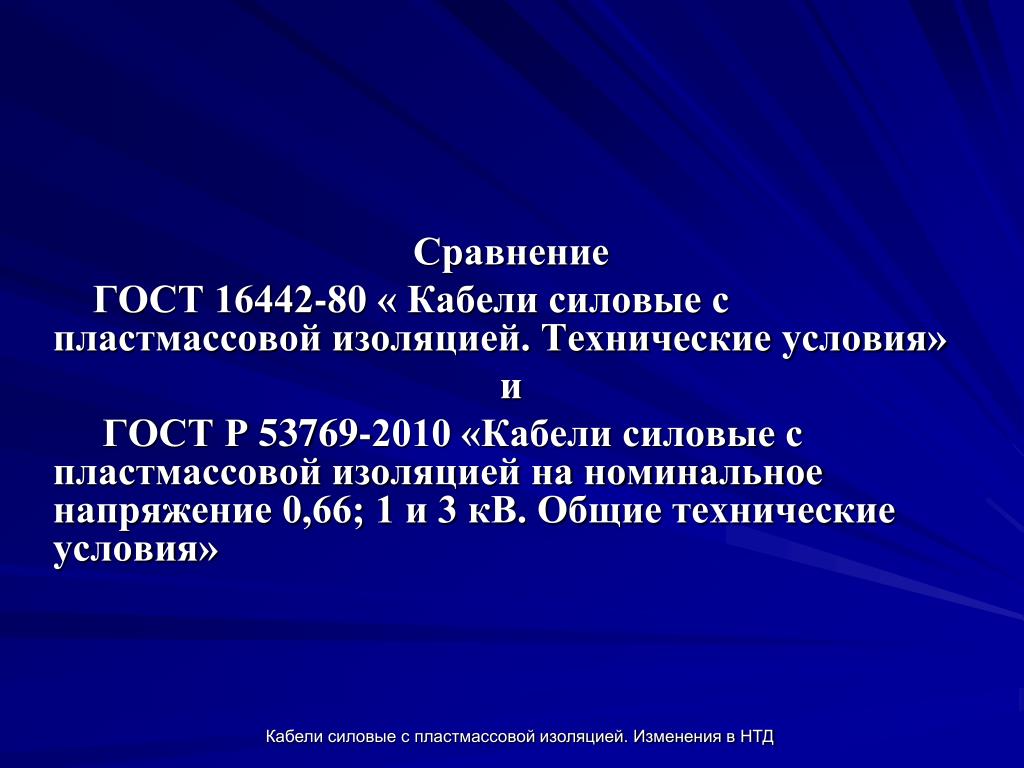

Сравнение ГОСТ 16442-80 « Кабели силовые с пластмассовой изоляцией. Технические условия» и ГОСТ Р 53769-2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия» Кабели силовые с пластмассовой изоляцией. Изменения в НТД

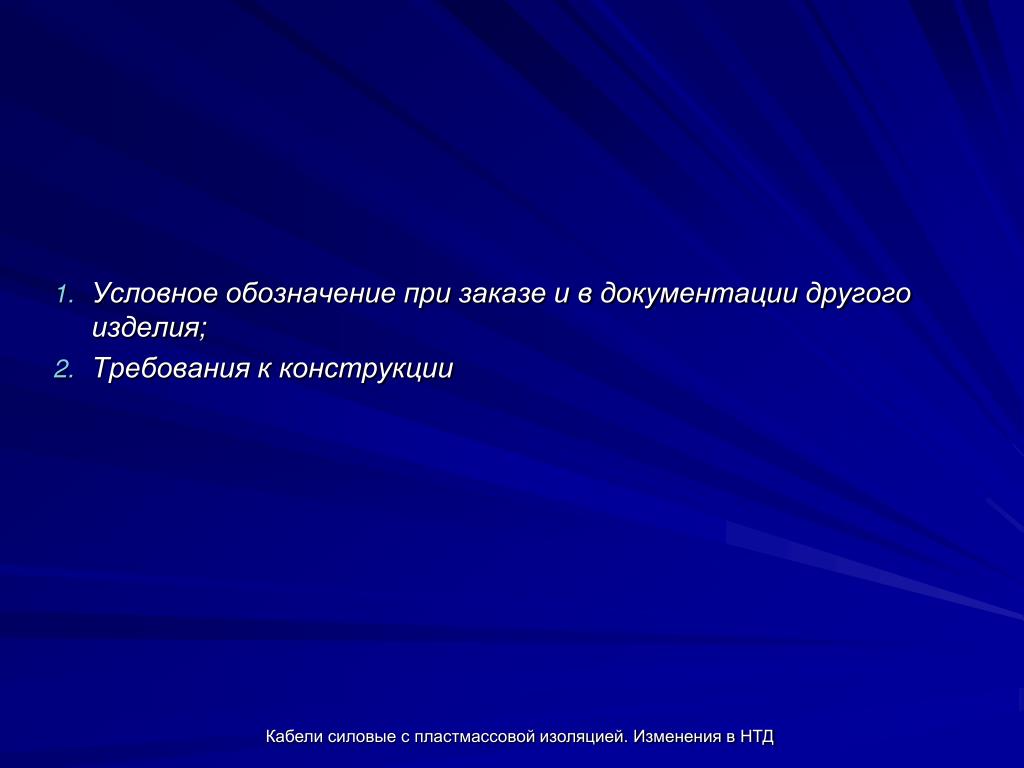

Условное обозначение при заказе и в документации другого изделия; • Требования к конструкции Кабели силовые с пластмассовой изоляцией. Изменения в НТД

1.1 Условное обозначение кабелей по ГОСТ 16442-80 В условное обозначение кабелей входят: • марка кабеля К обозначению марок кабелей АВВГ, ВВГ, АВБбШв и ВБбШв в тропическом исполнении через дефис добавляют букву Т, кабелей в плоском исполнении - через дефис букву П. • группы цифр (через знак умножения), обозначающих число и номинальное сечение основных токопроводящих жил. Для кабелей с нулевой жилой или жилой заземления меньшего сечения через знак сложения добавляют число и номинальное сечение нулевой жилы или жилы заземления (через знак умножения). За цифрами, обозначающими номинальное сечение жил, длякабелей с однопроволочными жилами -добавляют буквы "ож" в скобках; • значение номинального напряжения U (через тире); • обозначение ГОСТ 16442-80 (через пробел). Примеры записи условного обозначения при заказе и в документации другого изделия: кабеля марки ПВГ с тремя основными жилами сечением 35 и одной нулевой жилой сечением 16 мм2, на напряжение 1 кВ: Кабель ПВГ 3 х 35+1 х 16-1 ГОСТ 16442-80 кабеля марки АВВГ с тремя однопроволочными жилами сечением 70 мм2, на напряжение 1 кВ: Кабель АВВГ 3 х 70(ож)-1 ГОСТ 16442-80 То же, в тропическом исполнении: Кабель АВВГ-Т 3 х 70(ож)-1 ГОСТ 16442-80 То же, в плоском исполнении: Кабель АВВГ-П-Т 3 х 70(ож)-1 ГОСТ 16442-80 Кабели силовые с пластмассовой изоляцией. Изменения в НТД

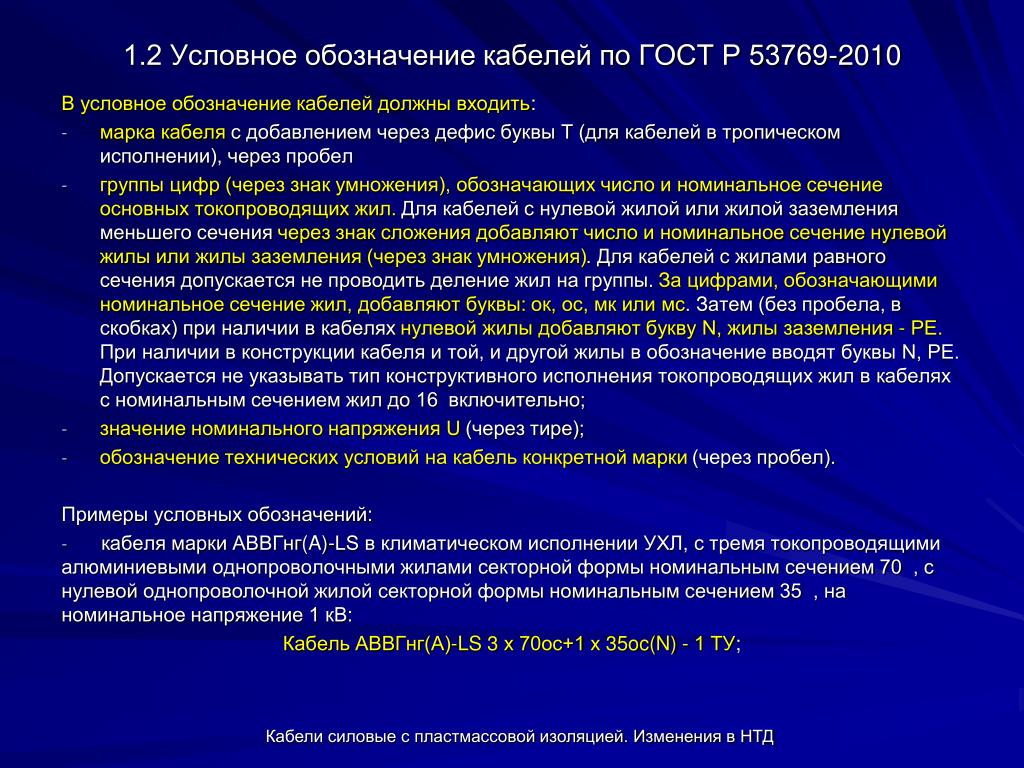

1.2 Условное обозначение кабелей по ГОСТ Р 53769-2010 В условное обозначение кабелей должны входить: • марка кабеля с добавлением через дефис буквы Т (для кабелей в тропическом исполнении), через пробел • группы цифр (через знак умножения), обозначающих число и номинальное сечение основных токопроводящих жил. Для кабелей с нулевой жилой или жилой заземления меньшего сечения через знак сложения добавляют число и номинальное сечение нулевой жилы или жилы заземления (через знак умножения). Для кабелей с жилами равного сечения допускается не проводить деление жил на группы. За цифрами, обозначающими номинальное сечение жил, добавляют буквы: ок, ос, мк или мс. Затем (без пробела, в скобках) при наличии в кабелях нулевой жилы добавляют букву N, жилы заземления - РЕ. При наличии в конструкции кабеля и той, и другой жилы в обозначение вводят буквы N, РЕ. Допускается не указывать тип конструктивного исполнения токопроводящих жил в кабелях с номинальным сечением жил до 16 включительно; • значение номинального напряжения U (через тире); • обозначение технических условий на кабель конкретной марки (через пробел). Примеры условных обозначений: • кабеля марки АВВГнг(A)-LS в климатическом исполнении УХЛ, с тремя токопроводящими алюминиевыми однопроволочными жилами секторной формы номинальным сечением 70 , с нулевой однопроволочной жилой секторной формы номинальным сечением 35 , на номинальное напряжение 1 кВ: Кабель АВВГнг(А)-LS 3 х 70ос+1 х 35oc(N) - 1 ТУ; Кабели силовые с пластмассовой изоляцией. Изменения в НТД

1.2 Условное обозначение кабелей по ГОСТ Р 53769-2010 • кабеля марки ПвБШп в климатическом исполнении Т, с пятью медными многопроволочными жилами секторной формы номинальным сечением 240, на номинальное напряжение 1 кВ: Кабель ПвБШп-Т5 х 240мс(N, РЕ) - 1 ТУ • кабеля марки ППГнг(А)-НF в климатическом исполнении УХЛ, с четырьмя однопроволочными круглыми жилами номинальным сечением 6 , на номинальное напряжение 0,66 кВ: Кабель ППГнг(А)-НF 4 х 6ок(РЕ) - 0,66 ТУ. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

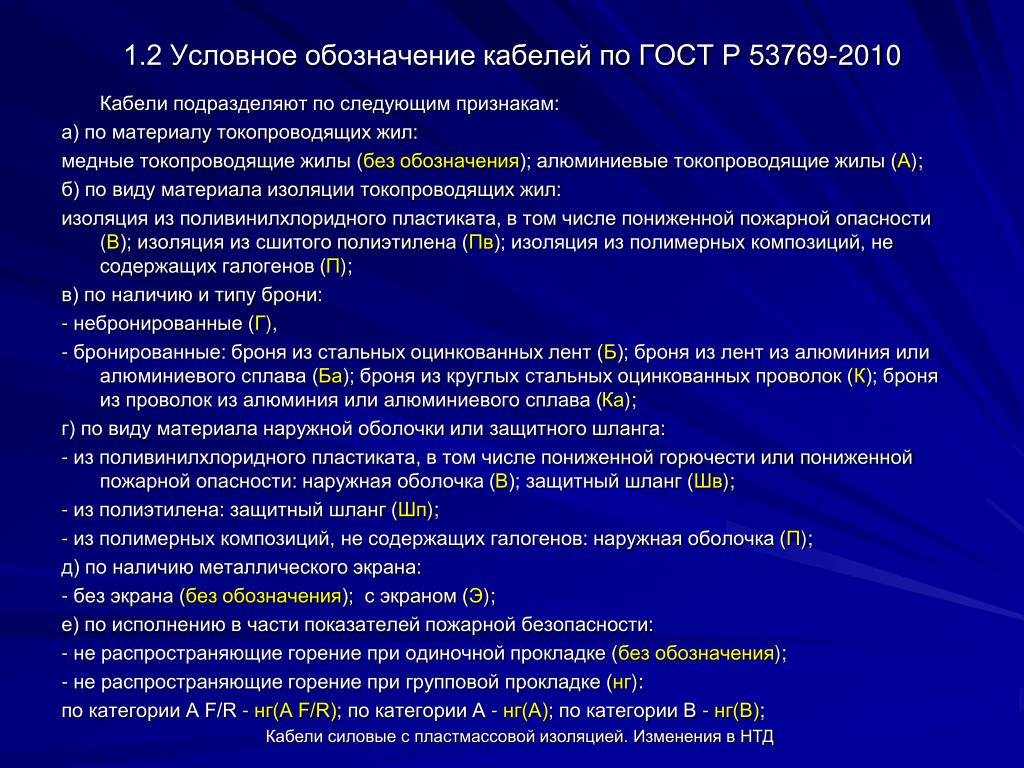

1.2 Условное обозначение кабелей по ГОСТ Р 53769-2010 Кабели подразделяют по следующим признакам: а) по материалу токопроводящих жил: медные токопроводящие жилы (без обозначения); алюминиевые токопроводящие жилы (А); б) по виду материала изоляции токопроводящих жил: изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В); изоляция из сшитого полиэтилена (Пв); изоляция из полимерных композиций, не содержащих галогенов (П); в) по наличию и типу брони: - небронированные (Г), - бронированные: броня из стальных оцинкованных лент (Б); броня из лент из алюминия или алюминиевого сплава (Ба); броня из круглых стальных оцинкованных проволок (К); броня из проволок из алюминия или алюминиевого сплава (Ка); г) по виду материала наружной оболочки или защитного шланга: - из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка (В); защитный шланг (Шв); - из полиэтилена: защитный шланг (Шп); - из полимерных композиций, не содержащих галогенов: наружная оболочка (П); д) по наличию металлического экрана: - без экрана (без обозначения); с экраном (Э); е) по исполнению в части показателей пожарной безопасности: - не распространяющие горение при одиночной прокладке (без обозначения); - не распространяющие горение при групповой прокладке (нг): по категории A F/R - нг(А F/R); по категории А - нг(А); по категории В - нг(В); Кабели силовые с пластмассовой изоляцией. Изменения в НТД

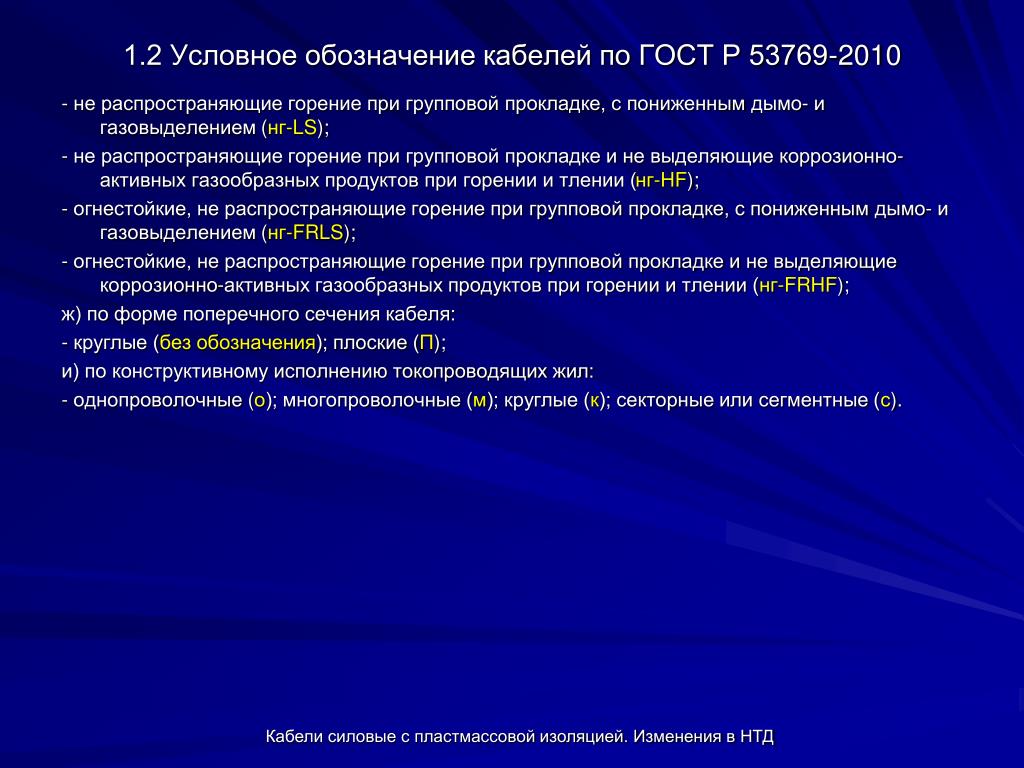

1.2 Условное обозначение кабелей по ГОСТ Р 53769-2010 - не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS); - не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-HF); - огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS); - огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-FRHF); ж) по форме поперечного сечения кабеля: - круглые (без обозначения); плоские (П); и) по конструктивному исполнению токопроводящих жил: - однопроволочные (о); многопроволочные (м); круглые (к); секторные или сегментные (с). Кабели силовые с пластмассовой изоляцией. Изменения в НТД

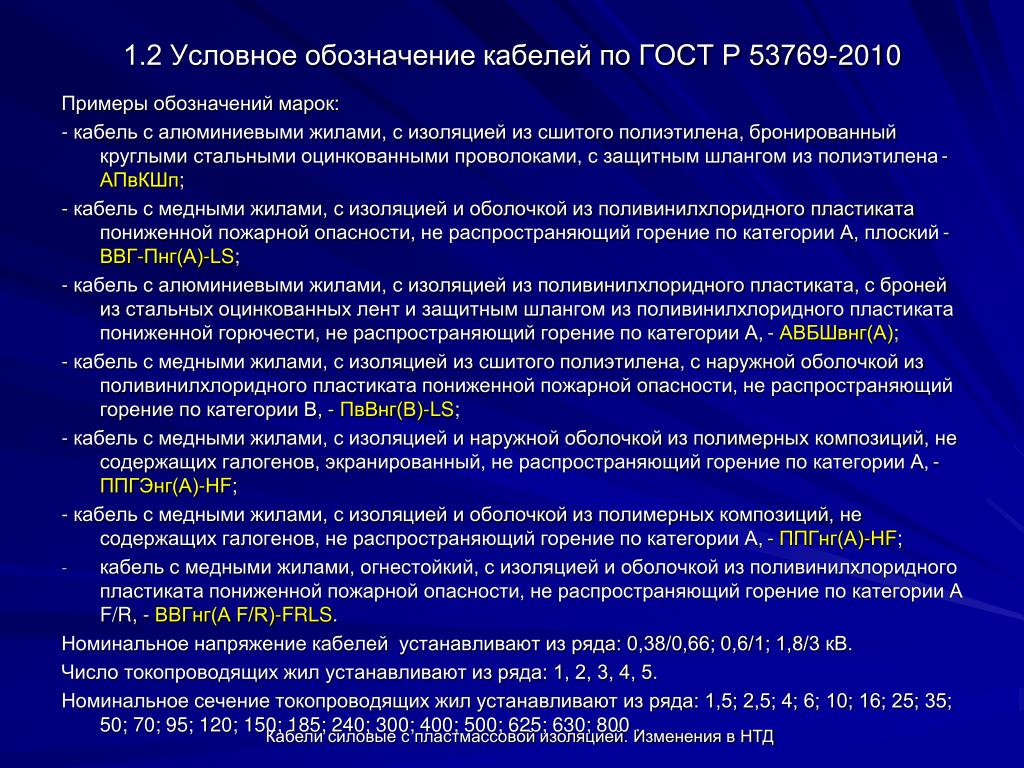

1.2 Условное обозначение кабелей по ГОСТ Р 53769-2010 Примеры обозначений марок: - кабель с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный круглыми стальными оцинкованными проволоками, с защитным шлангом из полиэтилена - АПвКШп; - кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории А, плоский - ВВГ-Пнг(А)-LS; - кабель с алюминиевыми жилами, с изоляцией из поливинилхлоридного пластиката, с броней из стальных оцинкованных лент и защитным шлангом из поливинилхлоридного пластиката пониженной горючести, не распространяющий горение по категории А, - АВБШвнг(А); - кабель с медными жилами, с изоляцией из сшитого полиэтилена, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории В, - ПвВнг(В)-LS; - кабель с медными жилами, с изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов, экранированный, не распространяющий горение по категории А, - ППГЭнг(А)-HF; - кабель с медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, не распространяющий горение по категории А, - ППГнг(А)-НF; • кабель с медными жилами, огнестойкий, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A F/R, - ВВГнг(А F/R)-FRLS. Номинальное напряжение кабелей устанавливают из ряда: 0,38/0,66; 0,6/1; 1,8/3 кВ. Число токопроводящих жил устанавливают из ряда: 1, 2, 3, 4, 5. Номинальное сечение токопроводящих жил устанавливают из ряда: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800 . Кабели силовые с пластмассовой изоляцией. Изменения в НТД

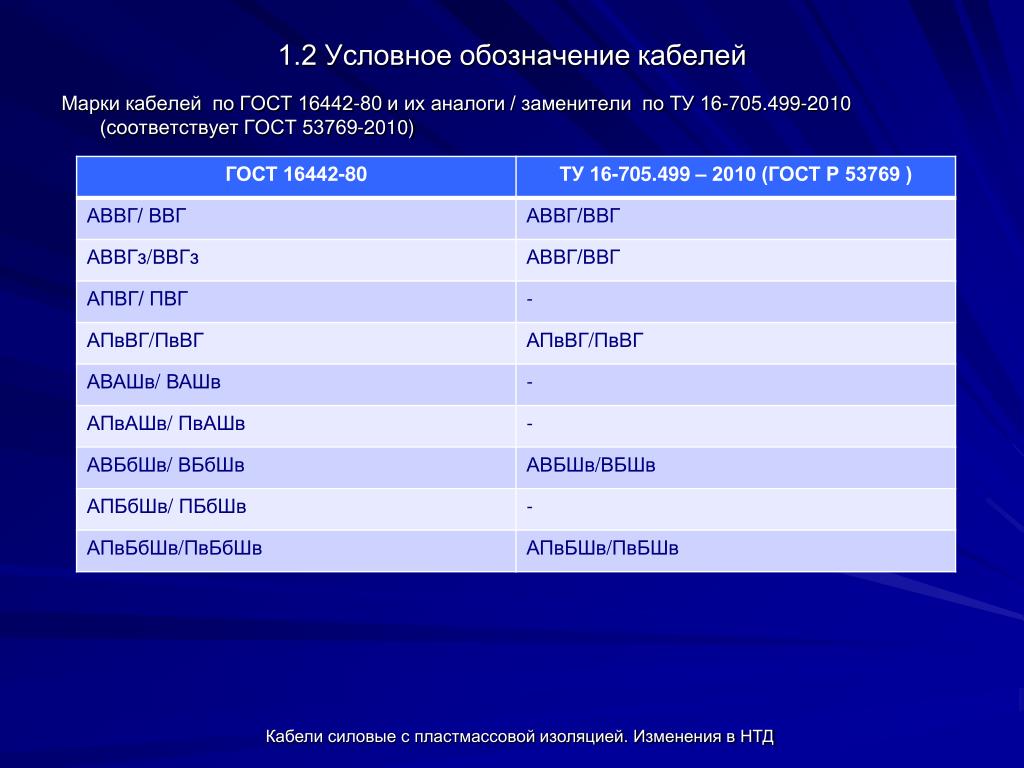

1.2 Условное обозначение кабелей Марки кабелей по ГОСТ 16442-80 и их аналоги / заменители по ТУ 16-705.499-2010 (соответствует ГОСТ 53769-2010) Кабели силовые с пластмассовой изоляцией. Изменения в НТД

2. Требования к конструкции 2.1 Токопроводящие жилы кабелей соответствуют 1 или 2 классу по ГОСТ 22483. Алюминиевые токопроводящие жилы: Однопроволочные круглые: 2,5 – 240 мм2 (ГОСТ 16442) 2,5 – 300 мм2 (ГОСТ Р 53769) Однопроволочные секторные 25 – 240 мм2 (ГОСТ 16442) 25 – 400 мм2 (ГОСТ Р 53769) Многопроволочные круглые 25 – 240 мм2 (ГОСТ 16442) 25 – 1000 мм2 (ГОСТ Р 53769) Многопроволочные секторные 25 – 240 мм2 (ГОСТ 16442) 25 – 400 мм2 (ГОСТ Р 53769) Медные токопроводящие жилы: Однопроволочные круглые 1,0 – 50 мм2 (ГОСТ 16442) 1,0 – 50 мм2 (ГОСТ Р 53769) Однопроволочные секторные 25 – 50 мм2 (ГОСТ 16442) нет – (ГОСТ Р 53769) Многопроволочные круглые 16 – 240 мм2 (ГОСТ 16442) 16 – 1000 мм2 (ГОСТ Р 53769) Многопроволочные секторные 25 – 240 мм2 (ГОСТ 16442) 25 – 400 мм2 (ГОСТ Р 53769) Кабели силовые с пластмассовой изоляцией. Изменения в НТД

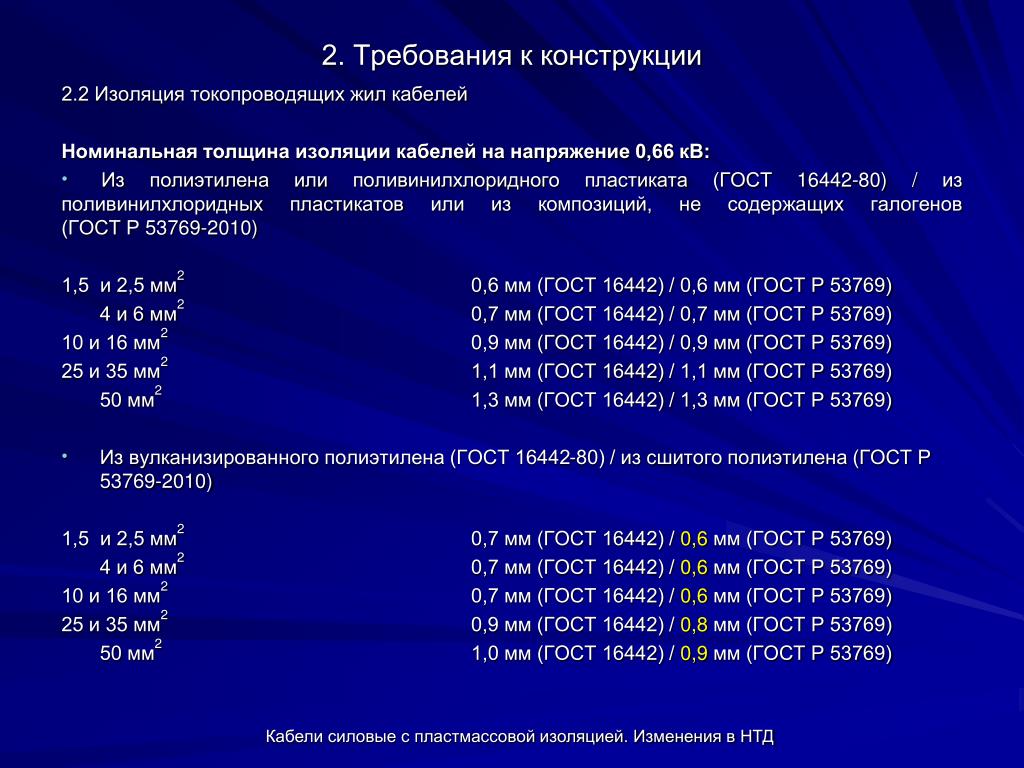

2. Требования к конструкции 2.2 Изоляция токопроводящих жил кабелей Номинальная толщина изоляции кабелей на напряжение 0,66 кВ: • Из полиэтилена или поливинилхлоридного пластиката (ГОСТ 16442-80) / из поливинилхлоридных пластикатов или из композиций, не содержащих галогенов (ГОСТ Р 53769-2010) 1,5 и 2,5 мм2 0,6 мм (ГОСТ 16442) / 0,6 мм (ГОСТ Р 53769) 4 и 6 мм2 0,7 мм (ГОСТ 16442) / 0,7 мм (ГОСТ Р 53769) 10 и 16 мм2 0,9 мм (ГОСТ 16442) / 0,9 мм (ГОСТ Р 53769) 25 и 35 мм2 1,1 мм (ГОСТ 16442) / 1,1 мм (ГОСТ Р 53769) 50 мм2 1,3 мм (ГОСТ 16442) / 1,3 мм (ГОСТ Р 53769) • Из вулканизированного полиэтилена (ГОСТ 16442-80) / из сшитого полиэтилена (ГОСТ Р 53769-2010) 1,5 и 2,5 мм2 0,7 мм (ГОСТ 16442) / 0,6 мм (ГОСТ Р 53769) 4 и 6 мм2 0,7 мм (ГОСТ 16442) / 0,6 мм (ГОСТ Р 53769) 10 и 16 мм2 0,7 мм (ГОСТ 16442) / 0,6 мм (ГОСТ Р 53769) 25 и 35 мм2 0,9 мм (ГОСТ 16442) / 0,8 мм (ГОСТ Р 53769) 50 мм2 1,0 мм (ГОСТ 16442) / 0,9 мм (ГОСТ Р 53769) Кабели силовые с пластмассовой изоляцией. Изменения в НТД

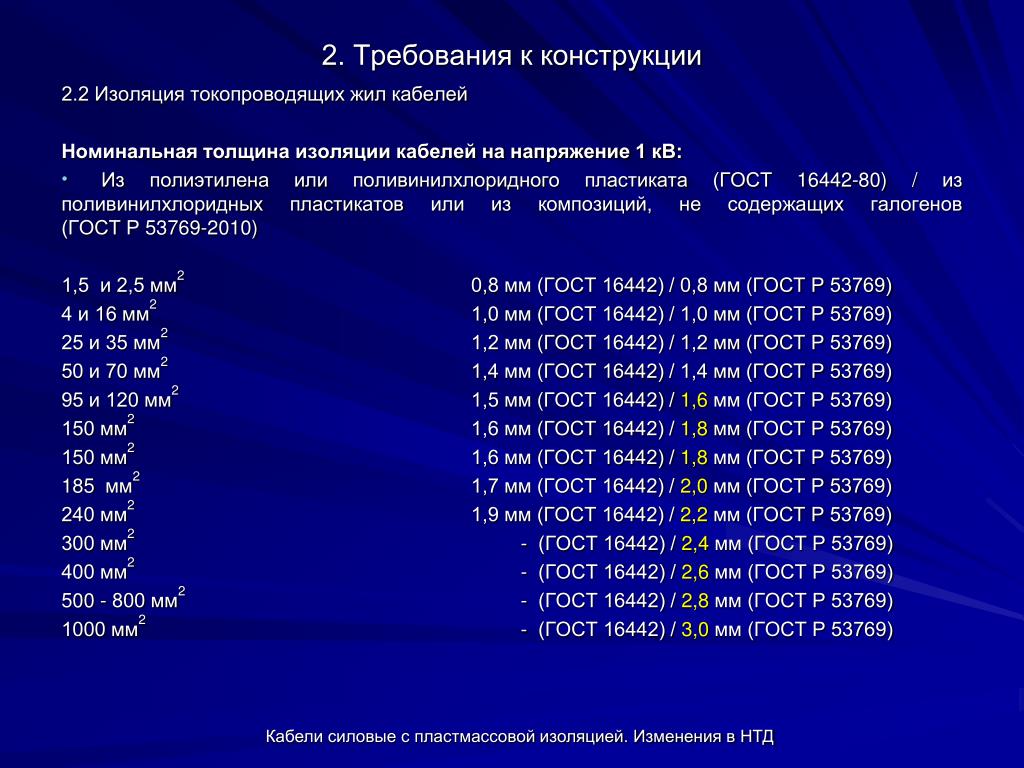

2. Требования к конструкции 2.2 Изоляция токопроводящих жил кабелей Номинальная толщина изоляции кабелей на напряжение 1 кВ: • Из полиэтилена или поливинилхлоридного пластиката (ГОСТ 16442-80) / из поливинилхлоридных пластикатов или из композиций, не содержащих галогенов (ГОСТ Р 53769-2010) 1,5 и 2,5 мм2 0,8 мм (ГОСТ 16442) / 0,8 мм (ГОСТ Р 53769) 4 и 16 мм2 1,0 мм (ГОСТ 16442) / 1,0 мм (ГОСТ Р 53769) 25 и 35 мм2 1,2 мм (ГОСТ 16442) / 1,2 мм (ГОСТ Р 53769) 50 и 70 мм2 1,4 мм (ГОСТ 16442) / 1,4 мм (ГОСТ Р 53769) 95 и 120 мм2 1,5 мм (ГОСТ 16442) / 1,6 мм (ГОСТ Р 53769) 150 мм2 1,6 мм (ГОСТ 16442) / 1,8 мм (ГОСТ Р 53769) 150 мм2 1,6 мм (ГОСТ 16442) / 1,8 мм (ГОСТ Р 53769) 185 мм2 1,7 мм (ГОСТ 16442) / 2,0 мм (ГОСТ Р 53769) 240 мм2 1,9 мм (ГОСТ 16442) / 2,2 мм (ГОСТ Р 53769) 300 мм2 - (ГОСТ 16442) / 2,4 мм (ГОСТ Р 53769) 400 мм2 - (ГОСТ 16442) / 2,6 мм (ГОСТ Р 53769) 500 - 800 мм2 - (ГОСТ 16442) / 2,8 мм (ГОСТ Р 53769) 1000 мм2 - (ГОСТ 16442) / 3,0 мм (ГОСТ Р 53769) Кабели силовые с пластмассовой изоляцией. Изменения в НТД

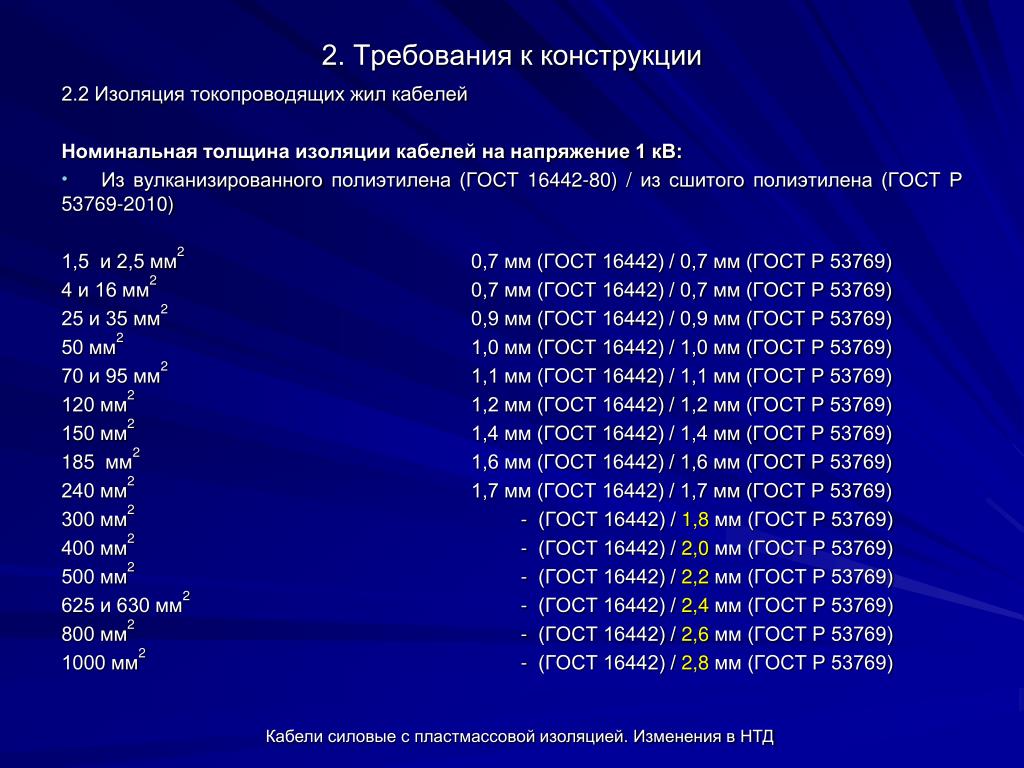

2. Требования к конструкции 2.2 Изоляция токопроводящих жил кабелей Номинальная толщина изоляции кабелей на напряжение 1 кВ: • Из вулканизированного полиэтилена (ГОСТ 16442-80) / из сшитого полиэтилена (ГОСТ Р 53769-2010) 1,5 и 2,5 мм2 0,7 мм (ГОСТ 16442) / 0,7 мм (ГОСТ Р 53769) 4 и 16 мм2 0,7 мм (ГОСТ 16442) / 0,7 мм (ГОСТ Р 53769) 25 и 35 мм2 0,9 мм (ГОСТ 16442) / 0,9 мм (ГОСТ Р 53769) 50 мм2 1,0 мм (ГОСТ 16442) / 1,0 мм (ГОСТ Р 53769) 70 и 95 мм2 1,1 мм (ГОСТ 16442) / 1,1 мм (ГОСТ Р 53769) 120 мм2 1,2 мм (ГОСТ 16442) / 1,2 мм (ГОСТ Р 53769) 150 мм2 1,4 мм (ГОСТ 16442) / 1,4 мм (ГОСТ Р 53769) 185 мм2 1,6 мм (ГОСТ 16442) / 1,6 мм (ГОСТ Р 53769) 240 мм2 1,7 мм (ГОСТ 16442) / 1,7 мм (ГОСТ Р 53769) 300 мм2 - (ГОСТ 16442) / 1,8 мм (ГОСТ Р 53769) 400 мм2 - (ГОСТ 16442) / 2,0 мм (ГОСТ Р 53769) 500 мм2 - (ГОСТ 16442) / 2,2 мм (ГОСТ Р 53769) 625 и 630 мм2 - (ГОСТ 16442) / 2,4 мм (ГОСТ Р 53769) 800 мм2 - (ГОСТ 16442) / 2,6 мм (ГОСТ Р 53769) 1000 мм2 - (ГОСТ 16442) / 2,8 мм (ГОСТ Р 53769) Кабели силовые с пластмассовой изоляцией. Изменения в НТД

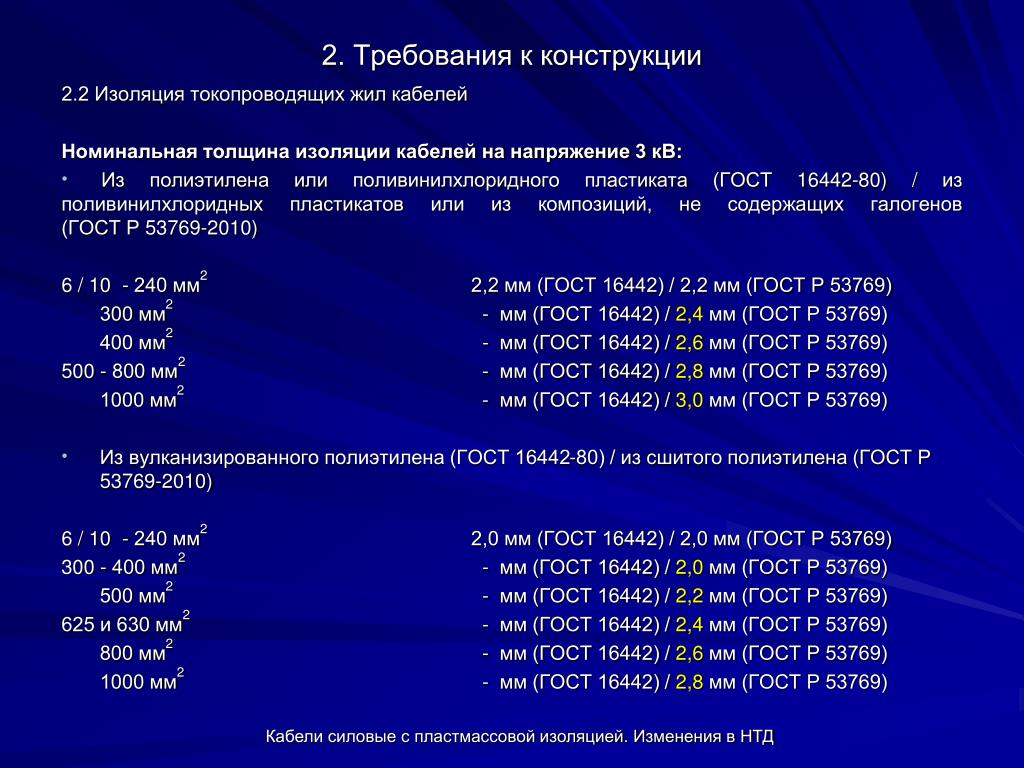

2. Требования к конструкции 2.2 Изоляция токопроводящих жил кабелей Номинальная толщина изоляции кабелей на напряжение 3 кВ: • Из полиэтилена или поливинилхлоридного пластиката (ГОСТ 16442-80) / из поливинилхлоридных пластикатов или из композиций, не содержащих галогенов (ГОСТ Р 53769-2010) 6 / 10 - 240 мм2 2,2 мм (ГОСТ 16442) / 2,2 мм (ГОСТ Р 53769) 300 мм2 - мм (ГОСТ 16442) / 2,4 мм (ГОСТ Р 53769) 400 мм2 - мм (ГОСТ 16442) / 2,6 мм (ГОСТ Р 53769) 500 - 800 мм2 - мм (ГОСТ 16442) / 2,8 мм (ГОСТ Р 53769) 1000 мм2 - мм (ГОСТ 16442) / 3,0 мм (ГОСТ Р 53769) • Из вулканизированного полиэтилена (ГОСТ 16442-80) / из сшитого полиэтилена (ГОСТ Р 53769-2010) 6 / 10 - 240 мм2 2,0 мм (ГОСТ 16442) / 2,0 мм (ГОСТ Р 53769) 300 - 400 мм2 - мм (ГОСТ 16442) / 2,0 мм (ГОСТ Р 53769) 500 мм2 - мм (ГОСТ 16442) / 2,2 мм (ГОСТ Р 53769) 625 и 630 мм2 - мм (ГОСТ 16442) / 2,4 мм (ГОСТ Р 53769) 800 мм2 - мм (ГОСТ 16442) / 2,6 мм (ГОСТ Р 53769) 1000 мм2 - мм (ГОСТ 16442) / 2,8 мм (ГОСТ Р 53769) Кабели силовые с пластмассовой изоляцией. Изменения в НТД

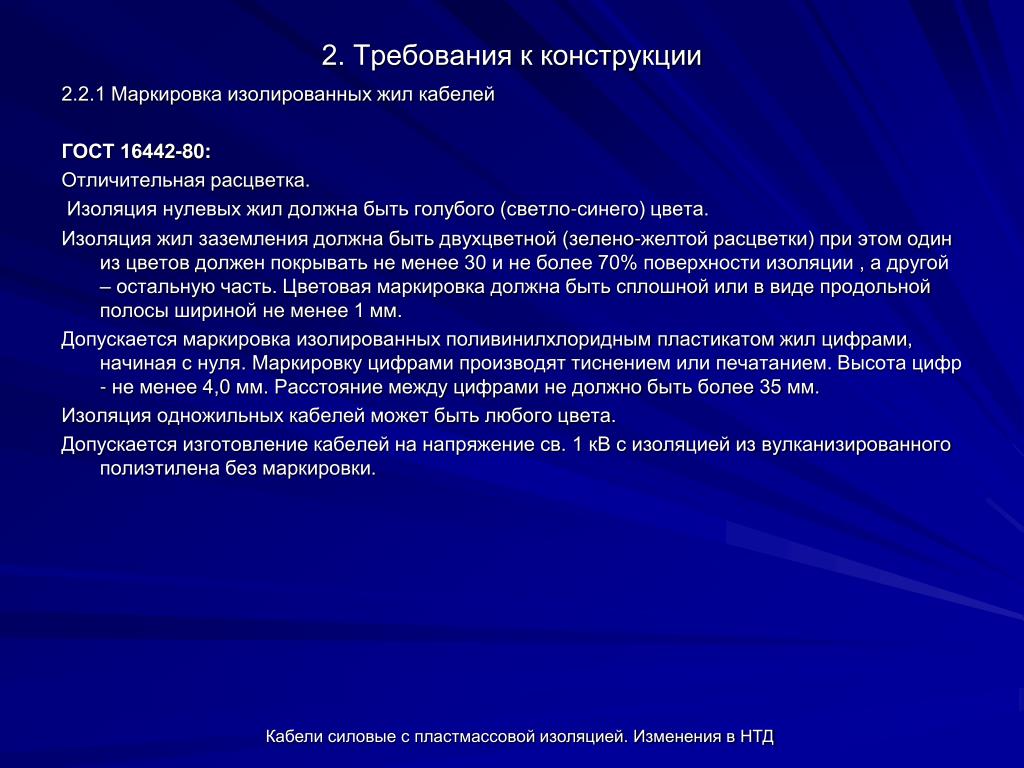

2. Требования к конструкции 2.2.1 Маркировка изолированных жил кабелей ГОСТ 16442-80: Отличительная расцветка. Изоляция нулевых жил должна быть голубого (светло-синего) цвета. Изоляция жил заземления должна быть двухцветной (зелено-желтой расцветки) при этом один из цветов должен покрывать не менее 30 и не более 70% поверхности изоляции , а другой – остальную часть. Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Допускается маркировка изолированных поливинилхлоридным пластикатом жил цифрами, начиная с нуля. Маркировку цифрами производят тиснением или печатанием. Высота цифр - не менее 4,0 мм. Расстояние между цифрами не должно быть более 35 мм. Изоляция одножильных кабелей может быть любого цвета. Допускается изготовление кабелей на напряжение св. 1 кВ с изоляцией из вулканизированного полиэтилена без маркировки. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

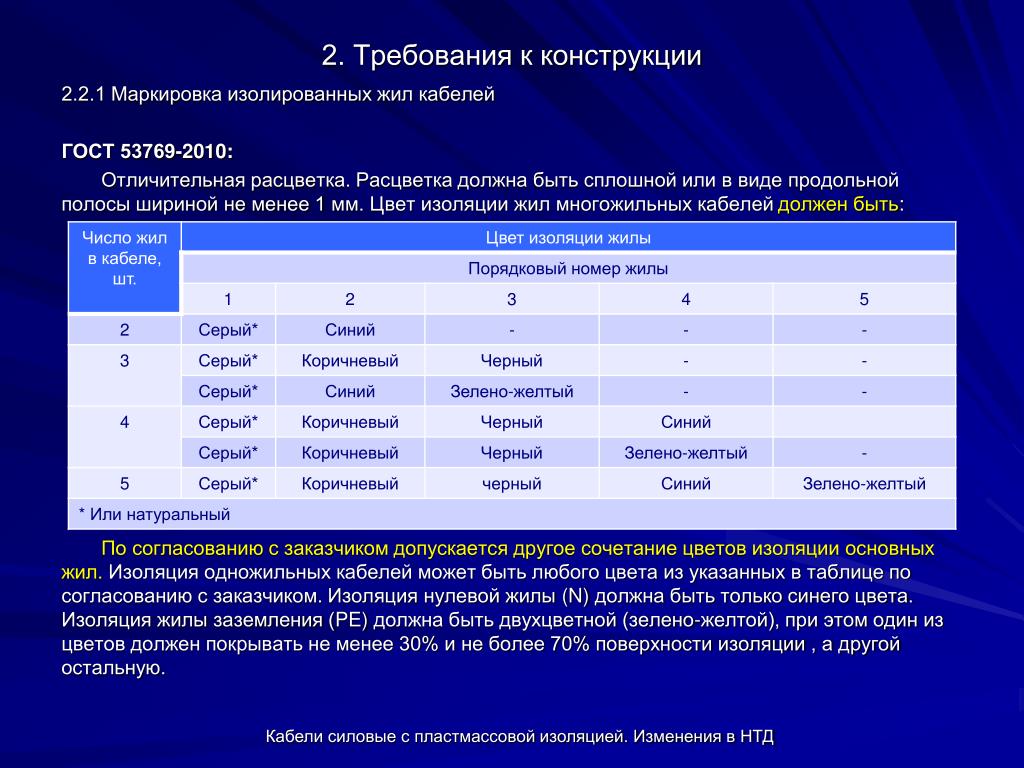

2. Требования к конструкции 2.2.1 Маркировка изолированных жил кабелей ГОСТ 53769-2010: Отличительная расцветка. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен быть: По согласованию с заказчиком допускается другое сочетание цветов изоляции основных жил. Изоляция одножильных кабелей может быть любого цвета из указанных в таблице по согласованию с заказчиком. Изоляция нулевой жилы (N) должна быть только синего цвета. Изоляция жилы заземления (PE) должна быть двухцветной (зелено-желтой), при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции , а другой остальную. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

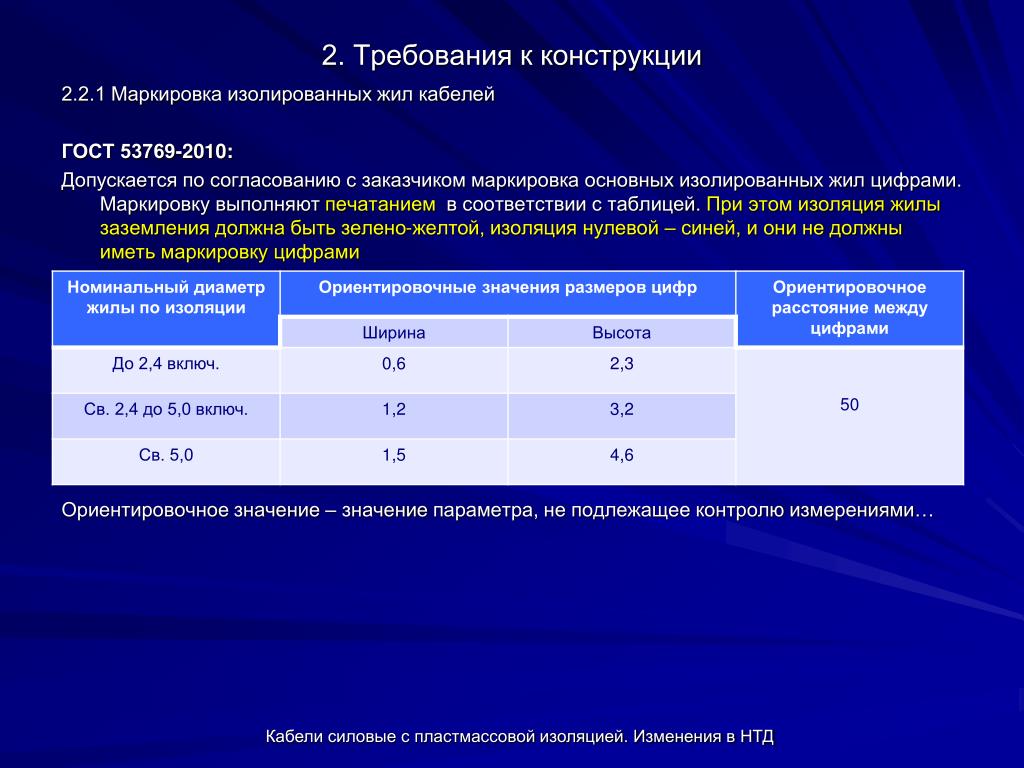

2. Требования к конструкции 2.2.1 Маркировка изолированных жил кабелей ГОСТ 53769-2010: Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами. Маркировку выполняют печатанием в соответствии с таблицей. При этом изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой – синей, и они не должны иметь маркировку цифрами Ориентировочное значение – значение параметра, не подлежащее контролю измерениями… Кабели силовые с пластмассовой изоляцией. Изменения в НТД

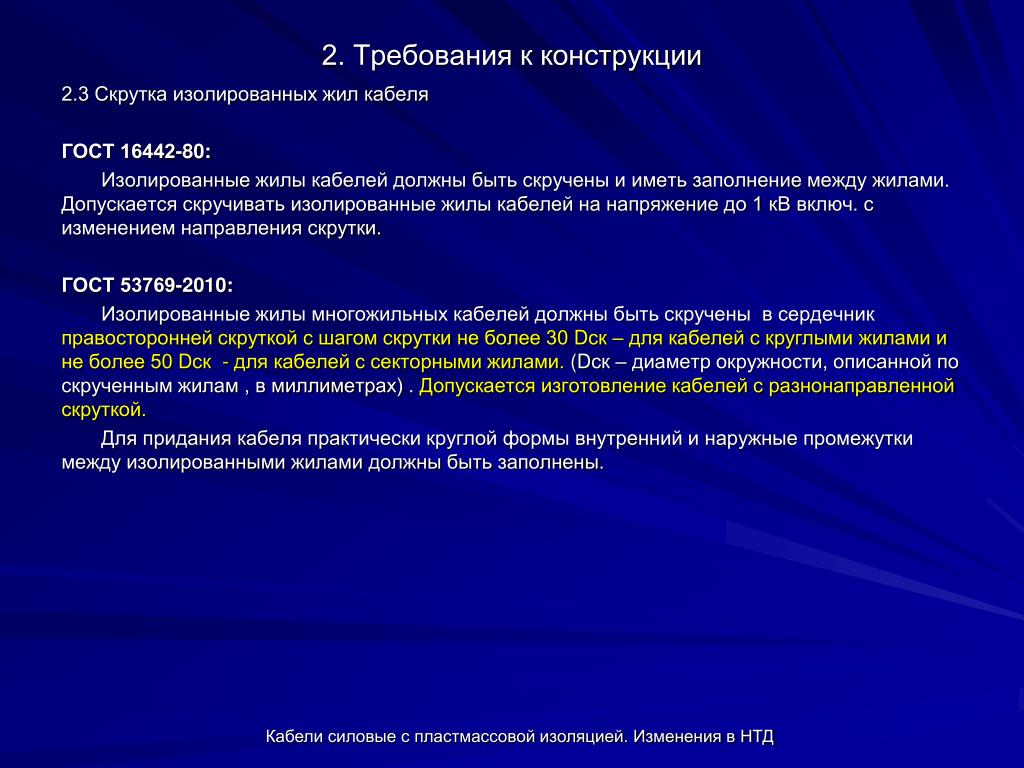

2. Требования к конструкции 2.3 Скрутка изолированных жил кабеля ГОСТ 16442-80: Изолированные жилы кабелей должны быть скручены и иметь заполнение между жилами. Допускается скручивать изолированные жилы кабелей на напряжение до 1 кВ включ. с изменением направления скрутки. ГОСТ 53769-2010: Изолированные жилы многожильных кабелей должны быть скручены в сердечник правосторонней скруткой с шагом скрутки не более 30 Dск – для кабелей с круглыми жилами и не более 50 Dск - для кабелей с секторными жилами. (Dск – диаметр окружности, описанной по скрученным жилам , в миллиметрах) . Допускается изготовление кабелей с разнонаправленной скруткой. Для придания кабеля практически круглой формы внутренний и наружные промежутки между изолированными жилами должны быть заполнены. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

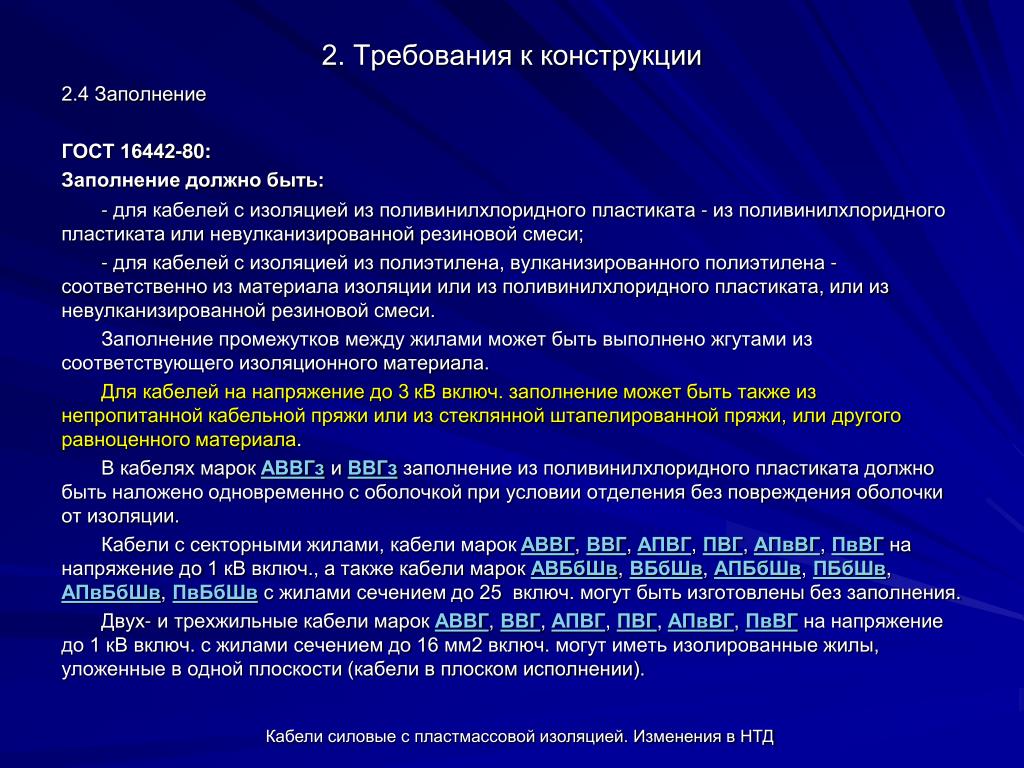

2. Требования к конструкции 2.4 Заполнение ГОСТ 16442-80: Заполнение должно быть: - для кабелей с изоляцией из поливинилхлоридного пластиката - из поливинилхлоридного пластиката или невулканизированной резиновой смеси; - для кабелей с изоляцией из полиэтилена, вулканизированного полиэтилена - соответственно из материала изоляции или из поливинилхлоридного пластиката, или из невулканизированной резиновой смеси. Заполнение промежутков между жилами может быть выполнено жгутами из соответствующего изоляционного материала. Для кабелей на напряжение до 3 кВ включ. заполнение может быть также из непропитанной кабельной пряжи или из стеклянной штапелированной пряжи, или другого равноценного материала. В кабелях марок АВВГз и ВВГз заполнение из поливинилхлоридного пластиката должно быть наложено одновременно с оболочкой при условии отделения без повреждения оболочки от изоляции. Кабели с секторными жилами, кабели марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ на напряжение до 1 кВ включ., а также кабели марок АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПвБбШв, ПвБбШв с жилами сечением до 25 включ. могут быть изготовлены без заполнения. Двух- и трехжильные кабели марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ на напряжение до 1 кВ включ. с жилами сечением до 16 мм2 включ. могут иметь изолированные жилы, уложенные в одной плоскости (кабели в плоском исполнении). Кабели силовые с пластмассовой изоляцией. Изменения в НТД

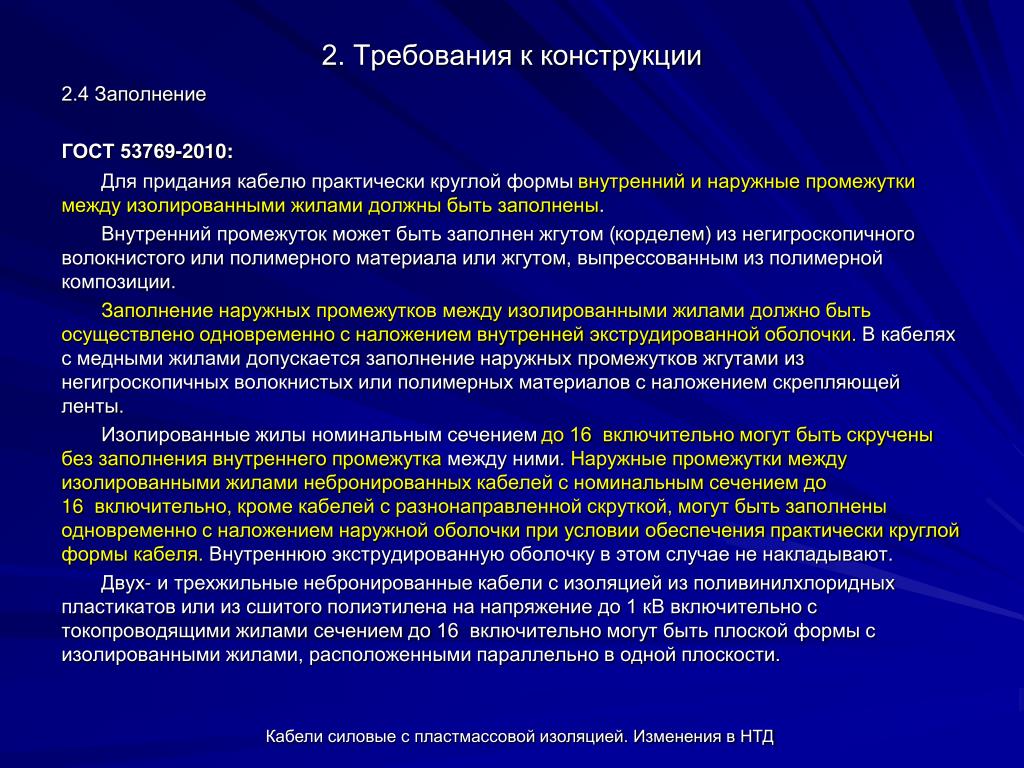

2. Требования к конструкции 2.4 Заполнение ГОСТ 53769-2010: Для придания кабелю практически круглой формы внутренний и наружные промежутки между изолированными жилами должны быть заполнены. Внутренний промежуток может быть заполнен жгутом (корделем) из негигроскопичного волокнистого или полимерного материала или жгутом, выпрессованным из полимерной композиции. Заполнение наружных промежутков между изолированными жилами должно быть осуществлено одновременно с наложением внутренней экструдированной оболочки. В кабелях с медными жилами допускается заполнение наружных промежутков жгутами из негигроскопичных волокнистых или полимерных материалов с наложением скрепляющей ленты. Изолированные жилы номинальным сечением до 16 включительно могут быть скручены без заполнения внутреннего промежутка между ними. Наружные промежутки между изолированными жилами небронированных кабелей с номинальным сечением до 16 включительно, кроме кабелей с разнонаправленной скруткой, могут быть заполнены одновременно с наложением наружной оболочки при условии обеспечения практически круглой формы кабеля. Внутреннюю экструдированную оболочку в этом случае не накладывают. Двух- и трехжильные небронированные кабели с изоляцией из поливинилхлоридных пластикатов или из сшитого полиэтилена на напряжение до 1 кВ включительно с токопроводящими жилами сечением до 16 включительно могут быть плоской формы с изолированными жилами, расположенными параллельно в одной плоскости. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

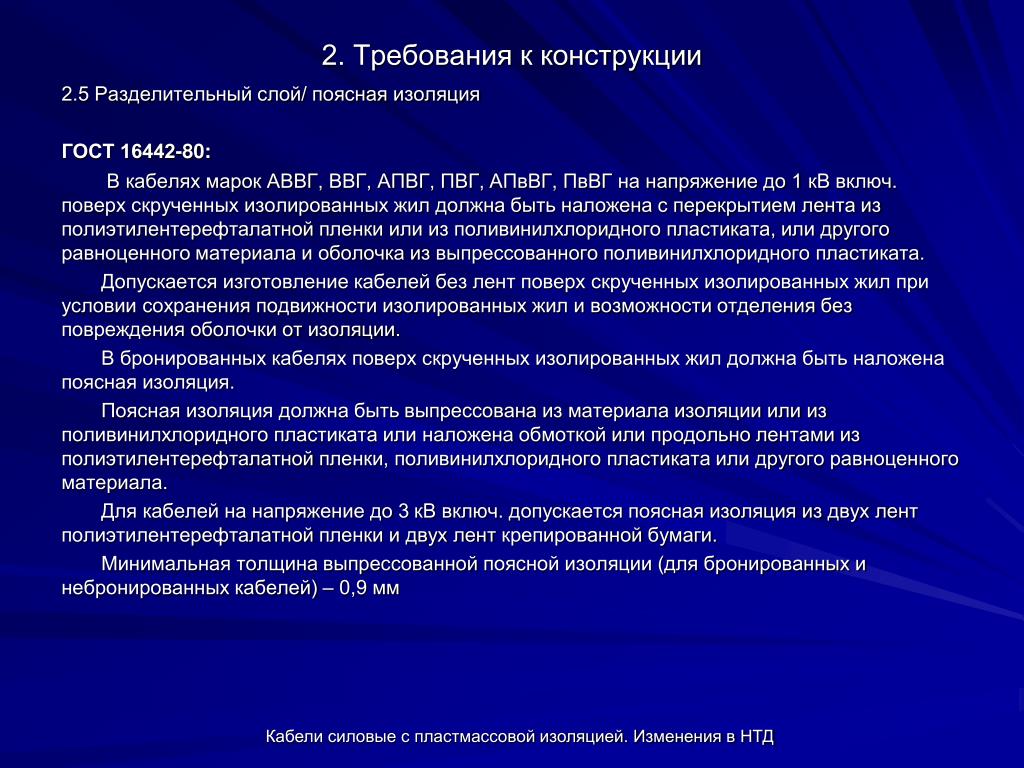

2. Требования к конструкции 2.5 Разделительный слой/ поясная изоляция ГОСТ 16442-80: В кабелях марок АВВГ, ВВГ, АПВГ, ПВГ, АПвВГ, ПвВГ на напряжение до 1 кВ включ. поверх скрученных изолированных жил должна быть наложена с перекрытием лента из полиэтилентерефталатной пленки или из поливинилхлоридного пластиката, или другого равноценного материала и оболочка из выпрессованного поливинилхлоридного пластиката. Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности отделения без повреждения оболочки от изоляции. В бронированных кабелях поверх скрученных изолированных жил должна быть наложена поясная изоляция. Поясная изоляция должна быть выпрессована из материала изоляции или из поливинилхлоридного пластиката или наложена обмоткой или продольно лентами из полиэтилентерефталатной пленки, поливинилхлоридного пластиката или другого равноценного материала. Для кабелей на напряжение до 3 кВ включ. допускается поясная изоляция из двух лент полиэтилентерефталатной пленки и двух лент крепированной бумаги. Минимальная толщина выпрессованной поясной изоляции (для бронированных и небронированных кабелей) – 0,9 мм Кабели силовые с пластмассовой изоляцией. Изменения в НТД

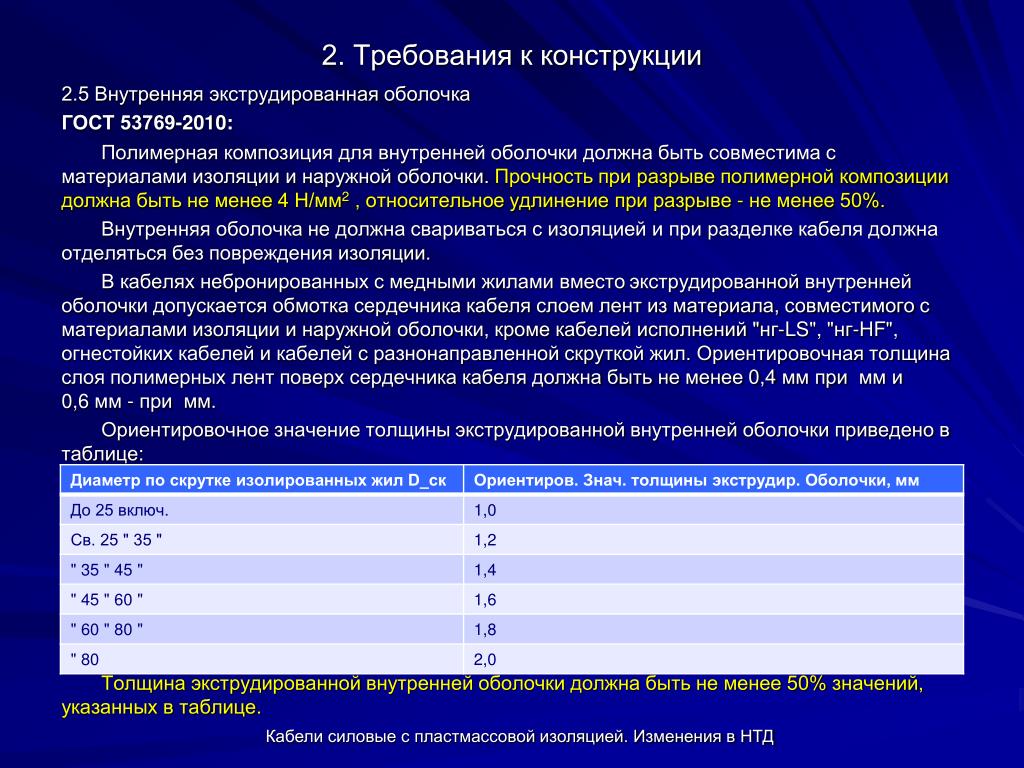

2. Требования к конструкции 2.5 Внутренняя экструдированная оболочка ГОСТ 53769-2010: Полимерная композиция для внутренней оболочки должна быть совместима с материалами изоляции и наружной оболочки. Прочность при разрыве полимерной композиции должна быть не менее 4 Н/мм2 , относительное удлинение при разрыве - не менее 50%. Внутренняя оболочка не должна свариваться с изоляцией и при разделке кабеля должна отделяться без повреждения изоляции. В кабелях небронированных с медными жилами вместо экструдированной внутренней оболочки допускается обмотка сердечника кабеля слоем лент из материала, совместимого с материалами изоляции и наружной оболочки, кроме кабелей исполнений "нг-LS", "нг-HF", огнестойких кабелей и кабелей с разнонаправленной скруткой жил. Ориентировочная толщина слоя полимерных лент поверх сердечника кабеля должна быть не менее 0,4 мм при мм и 0,6 мм - при мм. Ориентировочное значение толщины экструдированной внутренней оболочки приведено в таблице: Толщина экструдированной внутренней оболочки должна быть не менее 50% значений, указанных в таблице. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

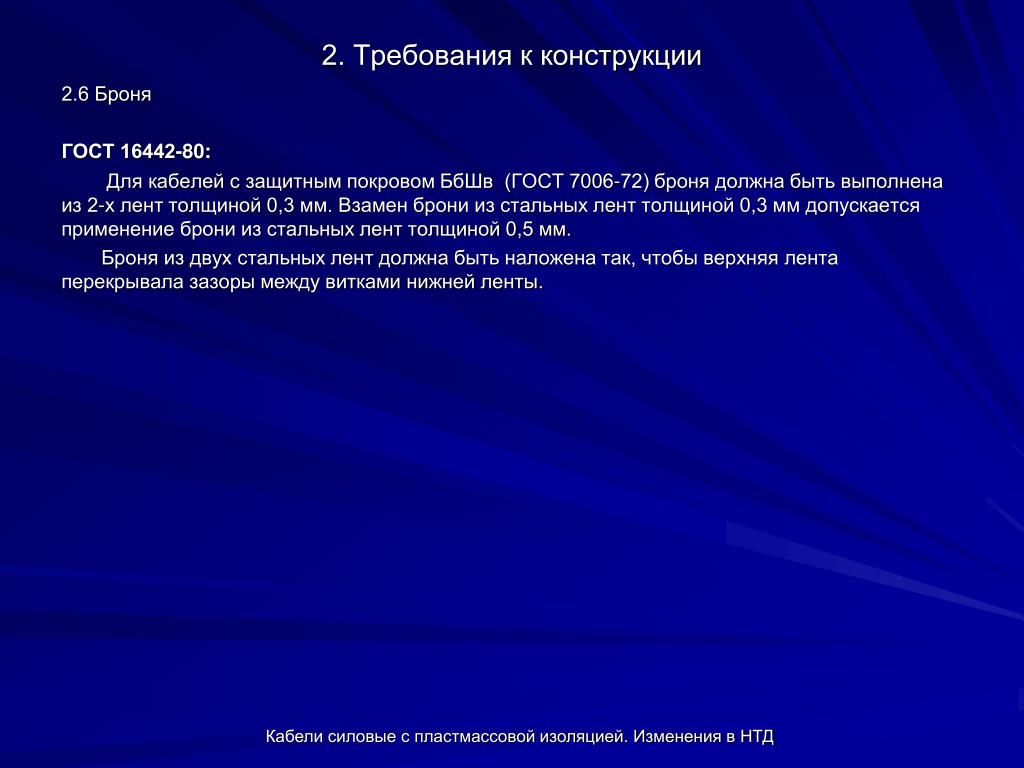

2. Требования к конструкции 2.6 Броня ГОСТ 16442-80: Для кабелей с защитным покровом БбШв (ГОСТ 7006-72) броня должна быть выполнена из 2-х лент толщиной 0,3 мм. Взамен брони из стальных лент толщиной 0,3 мм допускается применение брони из стальных лент толщиной 0,5 мм. Броня из двух стальных лент должна быть наложена так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

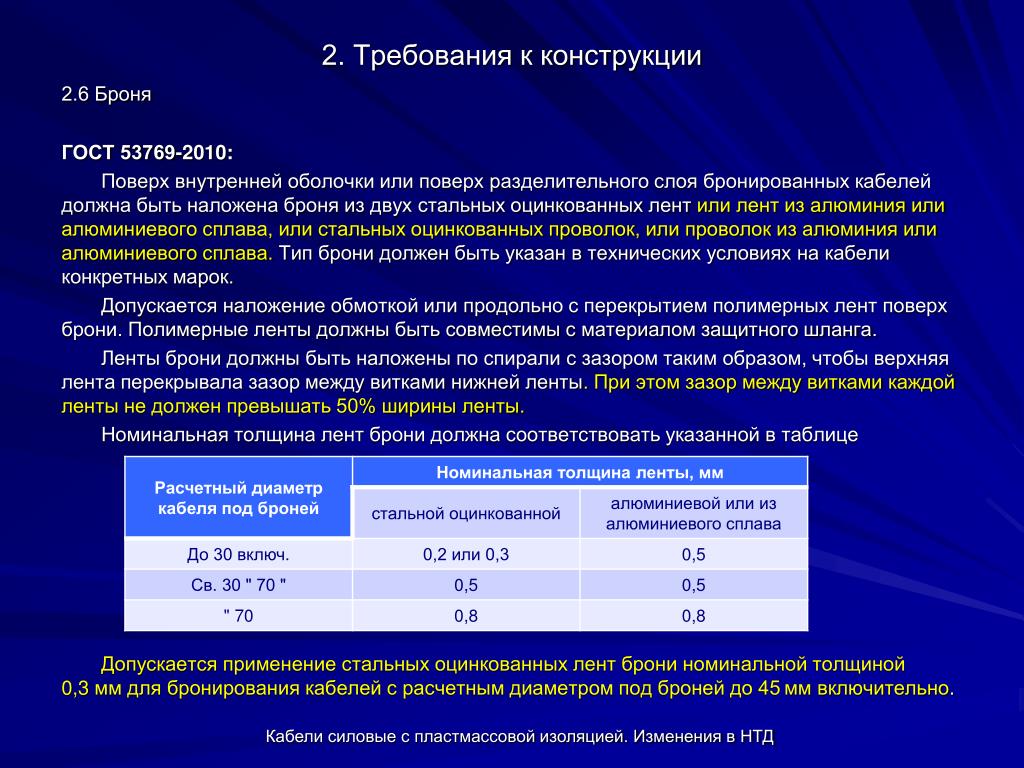

2. Требования к конструкции 2.6 Броня ГОСТ 53769-2010: Поверх внутренней оболочки или поверх разделительного слоя бронированных кабелей должна быть наложена броня из двух стальных оцинкованных лент или лент из алюминия или алюминиевого сплава, или стальных оцинкованных проволок, или проволок из алюминия или алюминиевого сплава. Тип брони должен быть указан в технических условиях на кабели конкретных марок. Допускается наложение обмоткой или продольно с перекрытием полимерных лент поверх брони. Полимерные ленты должны быть совместимы с материалом защитного шланга. Ленты брони должны быть наложены по спирали с зазором таким образом, чтобы верхняя лента перекрывала зазор между витками нижней ленты. При этом зазор между витками каждой ленты не должен превышать 50% ширины ленты. Номинальная толщина лент брони должна соответствовать указанной в таблице Допускается применение стальных оцинкованных лент брони номинальной толщиной 0,3 мм для бронирования кабелей с расчетным диаметром под броней до 45 мм включительно. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

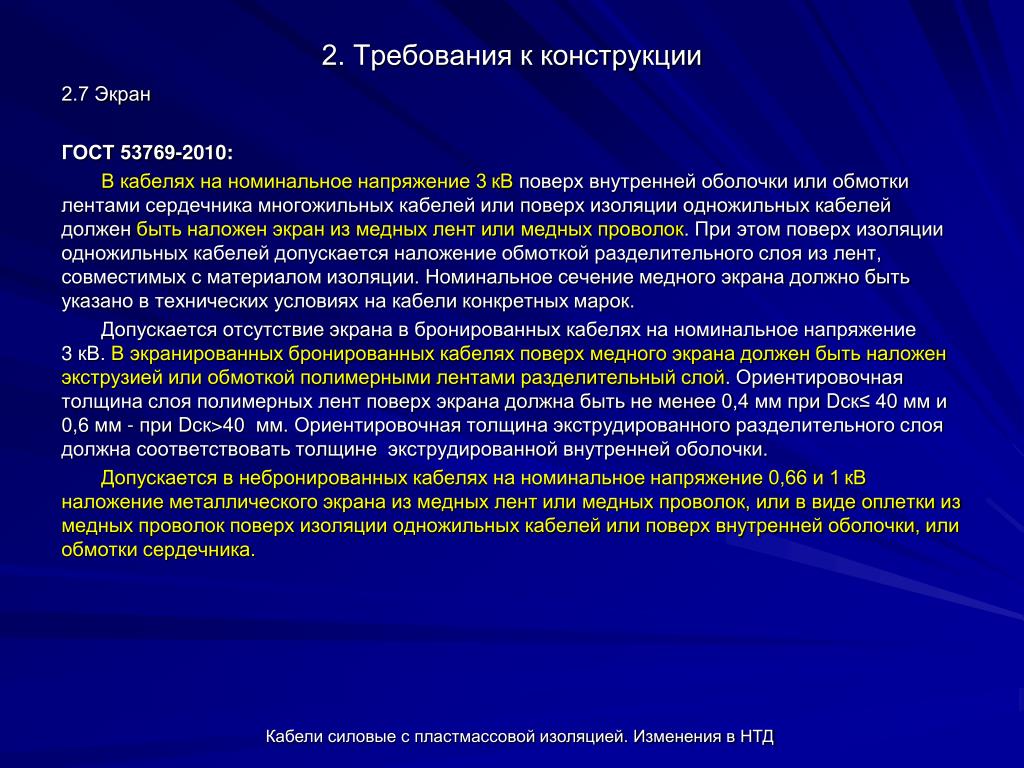

2. Требования к конструкции 2.7 Экран ГОСТ 53769-2010: В кабелях на номинальное напряжение 3 кВ поверх внутренней оболочки или обмотки лентами сердечника многожильных кабелей или поверх изоляции одножильных кабелей должен быть наложен экран из медных лент или медных проволок. При этом поверх изоляции одножильных кабелей допускается наложение обмоткой разделительного слоя из лент, совместимых с материалом изоляции. Номинальное сечение медного экрана должно быть указано в технических условиях на кабели конкретных марок. Допускается отсутствие экрана в бронированных кабелях на номинальное напряжение 3 кВ. В экранированных бронированных кабелях поверх медного экрана должен быть наложен экструзией или обмоткой полимерными лентами разделительный слой. Ориентировочная толщина слоя полимерных лент поверх экрана должна быть не менее 0,4 мм при Dск≤ 40 мм и 0,6 мм - при Dск>40 мм. Ориентировочная толщина экструдированного разделительного слоя должна соответствовать толщине экструдированной внутренней оболочки. Допускается в небронированных кабелях на номинальное напряжение 0,66 и 1 кВ наложение металлического экрана из медных лент или медных проволок, или в виде оплетки из медных проволок поверх изоляции одножильных кабелей или поверх внутренней оболочки, или обмотки сердечника. Кабели силовые с пластмассовой изоляцией. Изменения в НТД

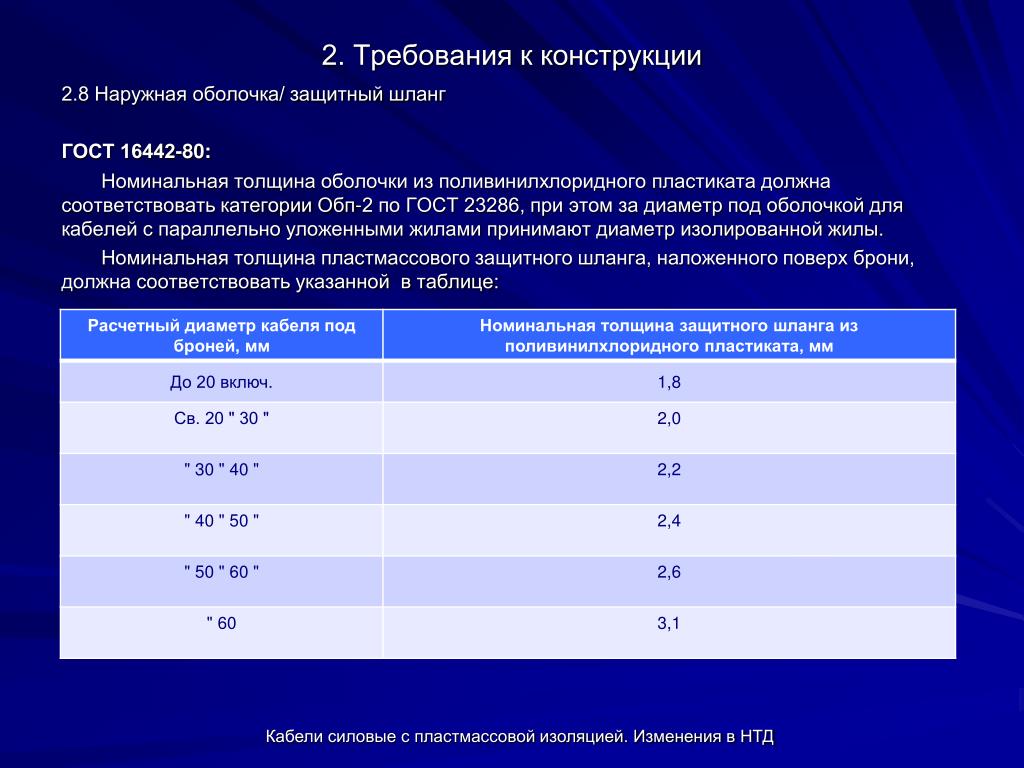

2. Требования к конструкции 2.8 Наружная оболочка/ защитный шланг ГОСТ 16442-80: Номинальная толщина оболочки из поливинилхлоридного пластиката должна соответствовать категории Обп-2 по ГОСТ 23286, при этом за диаметр под оболочкой для кабелей с параллельно уложенными жилами принимают диаметр изолированной жилы. Номинальная толщина пластмассового защитного шланга, наложенного поверх брони, должна соответствовать указанной в таблице: Кабели силовые с пластмассовой изоляцией. Изменения в НТД

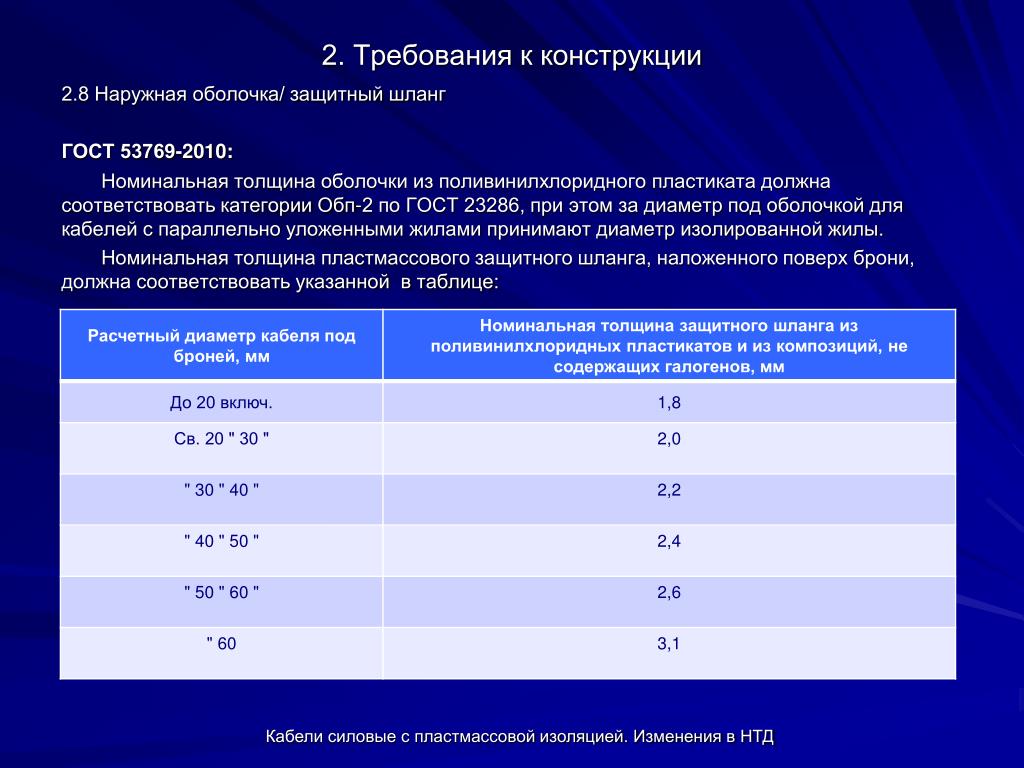

2. Требования к конструкции 2.8 Наружная оболочка/ защитный шланг ГОСТ 53769-2010: Номинальная толщина оболочки из поливинилхлоридного пластиката должна соответствовать категории Обп-2 по ГОСТ 23286, при этом за диаметр под оболочкой для кабелей с параллельно уложенными жилами принимают диаметр изолированной жилы. Номинальная толщина пластмассового защитного шланга, наложенного поверх брони, должна соответствовать указанной в таблице: Кабели силовые с пластмассовой изоляцией. Изменения в НТД

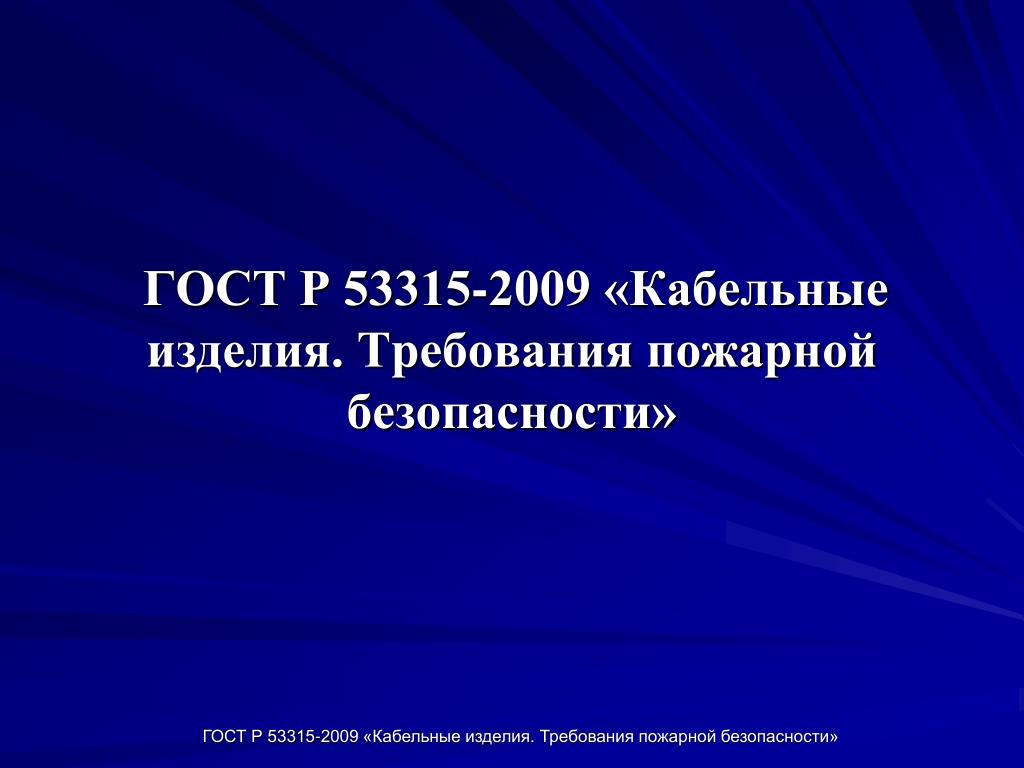

ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»

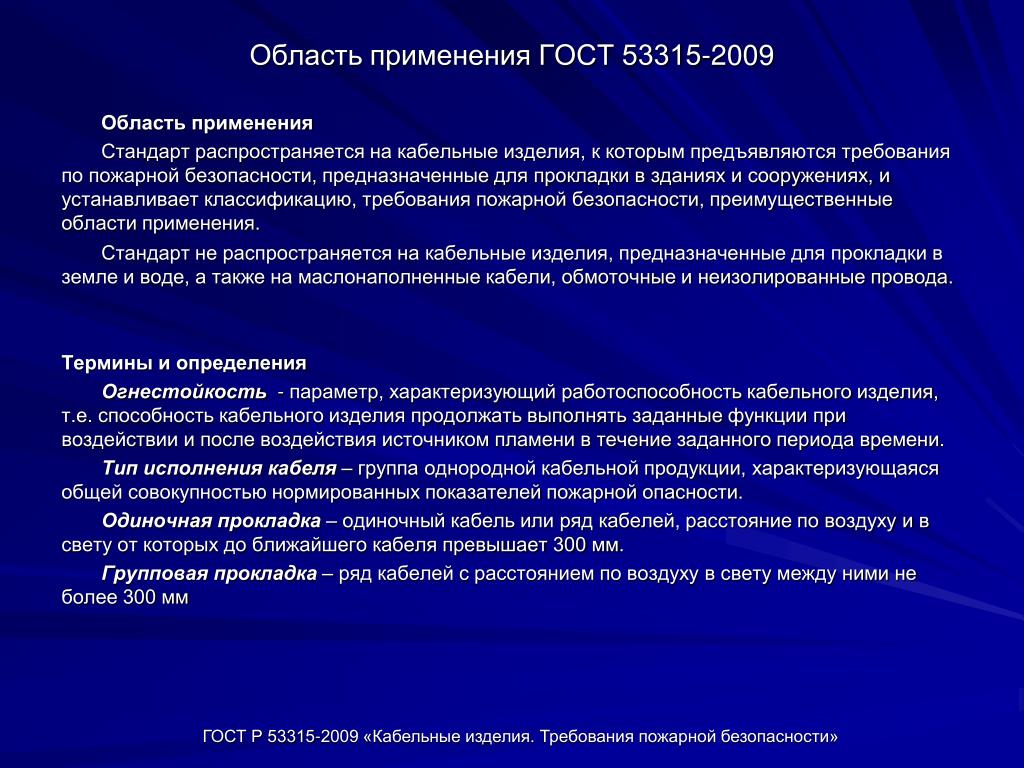

Область применения ГОСТ 53315-2009 Область применения Стандарт распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. Стандарт не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода. Термины и определения Огнестойкость - параметр, характеризующий работоспособность кабельного изделия, т.е. способность кабельного изделия продолжать выполнять заданные функции при воздействии и после воздействия источником пламени в течение заданного периода времени. Тип исполнения кабеля – группа однородной кабельной продукции, характеризующаяся общей совокупностью нормированных показателей пожарной опасности. Одиночная прокладка – одиночный кабель или ряд кабелей, расстояние по воздуху и в свету от которых до ближайшего кабеля превышает 300 мм. Групповая прокладка – ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»

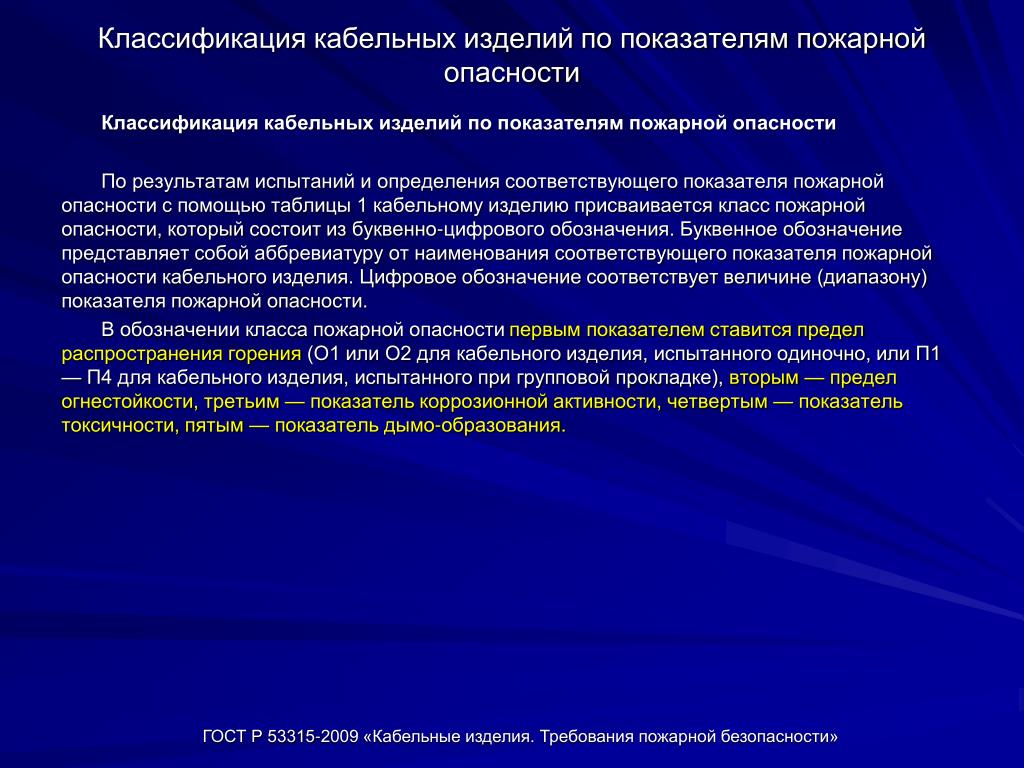

Классификация кабельных изделий по показателям пожарной опасности Классификация кабельных изделий по показателям пожарной опасности По результатам испытаний и определения соответствующего показателя пожарной опасности с помощью таблицы 1 кабельному изделию присваивается класс пожарной опасности, который состоит из буквенно-цифрового обозначения. Буквенное обозначение представляет собой аббревиатуру от наименования соответствующего показателя пожарной опасности кабельного изделия. Цифровое обозначение соответствует величине (диапазону) показателя пожарной опасности. В обозначении класса пожарной опасности первым показателем ставится предел распространения горения (О1 или О2 для кабельного изделия, испытанного одиночно, или П1 — П4 для кабельного изделия, испытанного при групповой прокладке), вторым — предел огнестойкости, третьим — показатель коррозионной активности, четвертым — показатель токсичности, пятым — показатель дымо-образования. ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»

Классификация кабельных изделий по показателям пожарной опасности ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»

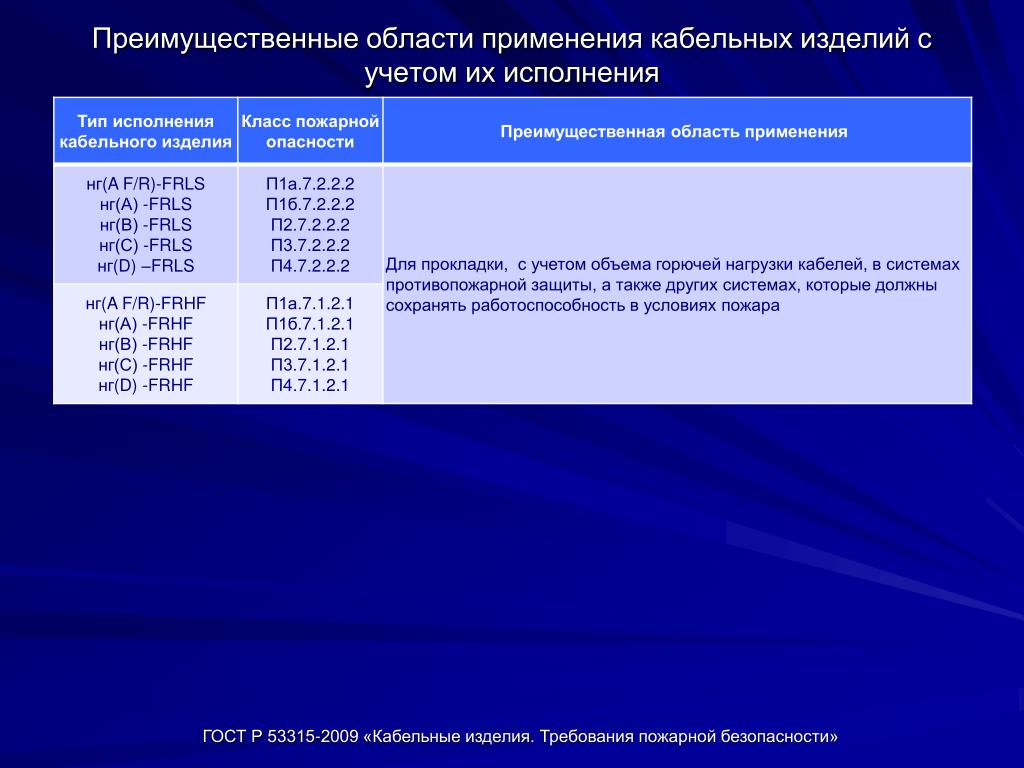

Преимущественные области применения кабельных изделий с учетом их исполнения ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»

Пример указания класса пожарной опасности в НТД Примеры классификационного обозначения (ТУ 16-705.499-2010): ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»

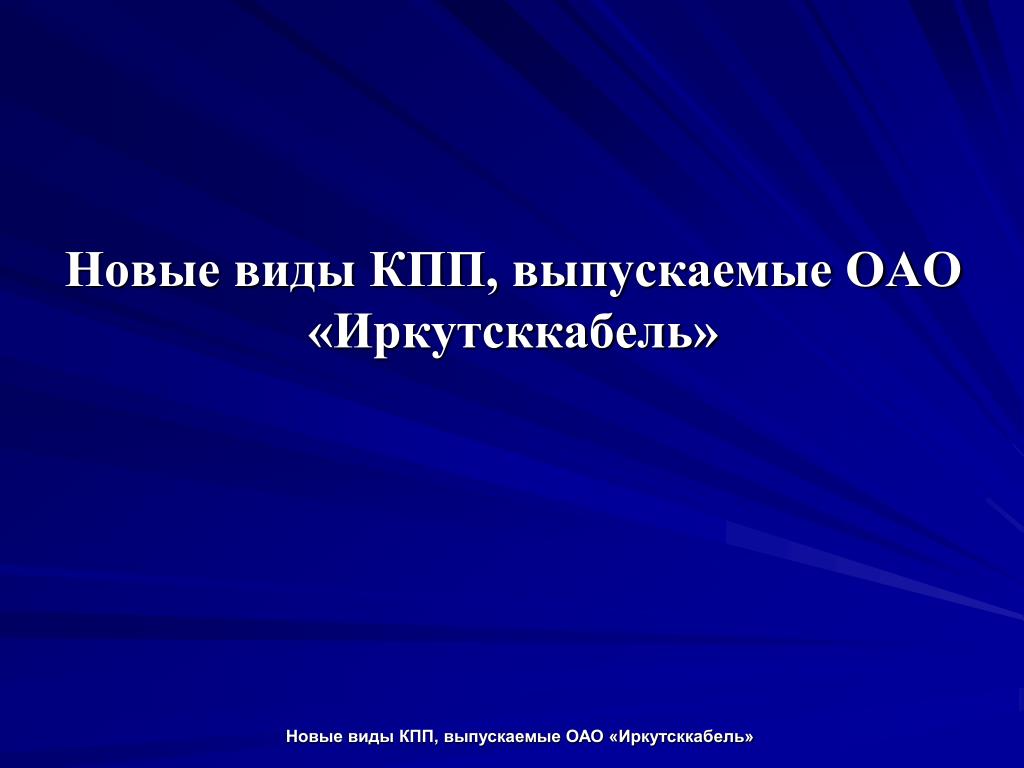

Новые виды КПП, выпускаемые ОАО «Иркутсккабель» Новые виды КПП, выпускаемые ОАО «Иркутсккабель»

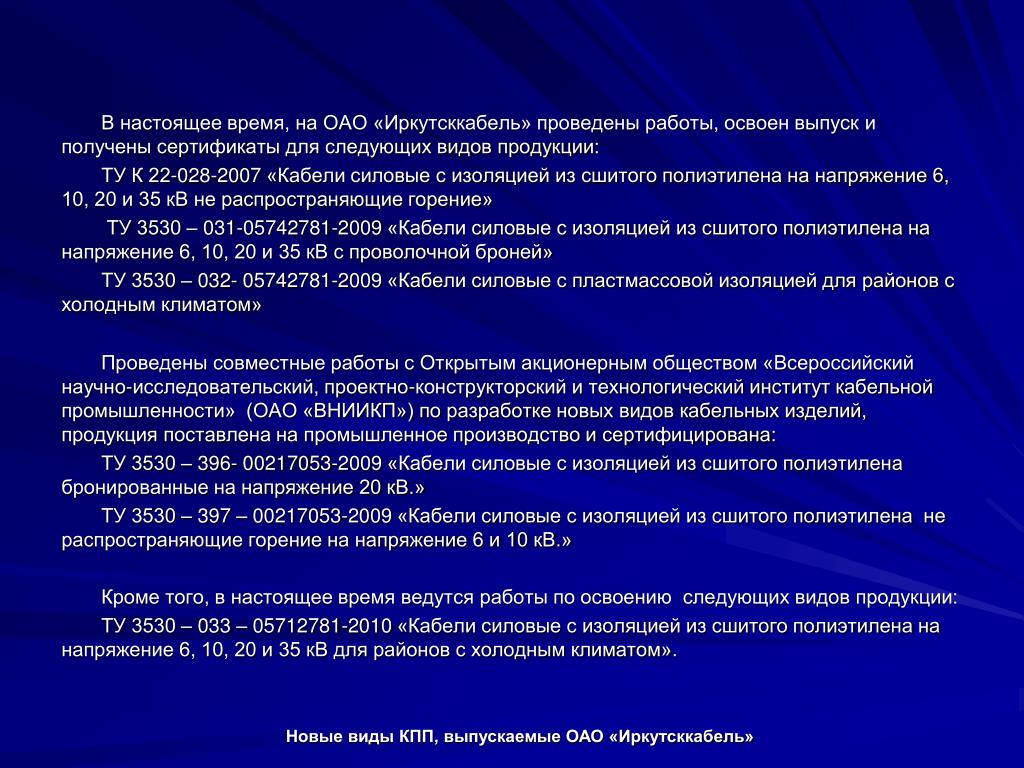

В настоящее время, на ОАО «Иркутсккабель» проведены работы, освоен выпуск и получены сертификаты для следующих видов продукции: ТУ К 22-028-2007 «Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 6, 10, 20 и 35 кВ не распространяющие горение» ТУ 3530 – 031-05742781-2009 «Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 6, 10, 20 и 35 кВ с проволочной броней» ТУ 3530 – 032- 05742781-2009 «Кабели силовые с пластмассовой изоляцией для районов с холодным климатом» Проведены совместные работы с Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП») по разработке новых видов кабельных изделий, продукция поставлена на промышленное производство и сертифицирована: ТУ 3530 – 396- 00217053-2009 «Кабели силовые с изоляцией из сшитого полиэтилена бронированные на напряжение 20 кВ.» ТУ 3530 – 397 – 00217053-2009 «Кабели силовые с изоляцией из сшитого полиэтилена не распространяющие горение на напряжение 6 и 10 кВ.» Кроме того, в настоящее время ведутся работы по освоению следующих видов продукции: ТУ 3530 – 033 – 05712781-2010 «Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 6, 10, 20 и 35 кВ для районов с холодным климатом». Новые виды КПП, выпускаемые ОАО «Иркутсккабель»

Благодарюзавнимание !
