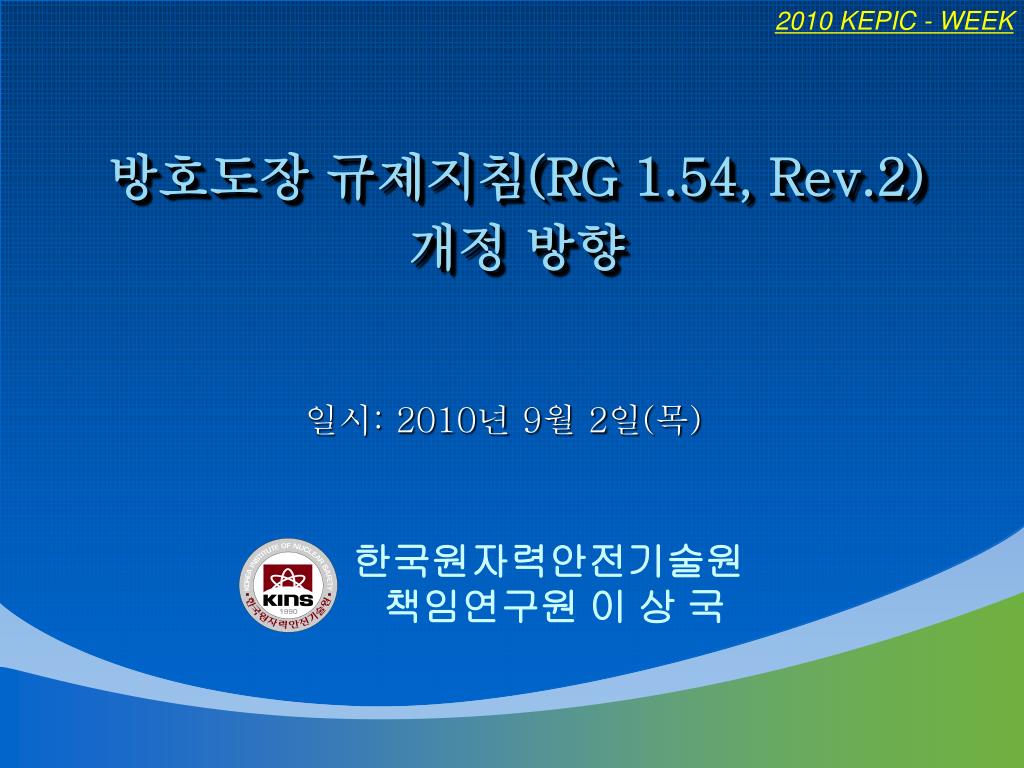

  1. 방호도장 규제지침(RG 1.54, Rev.2) 개정 방향 일시: 2010년 9월 2일(목) 한국원자력안전기술원책임연구원 이 상 국

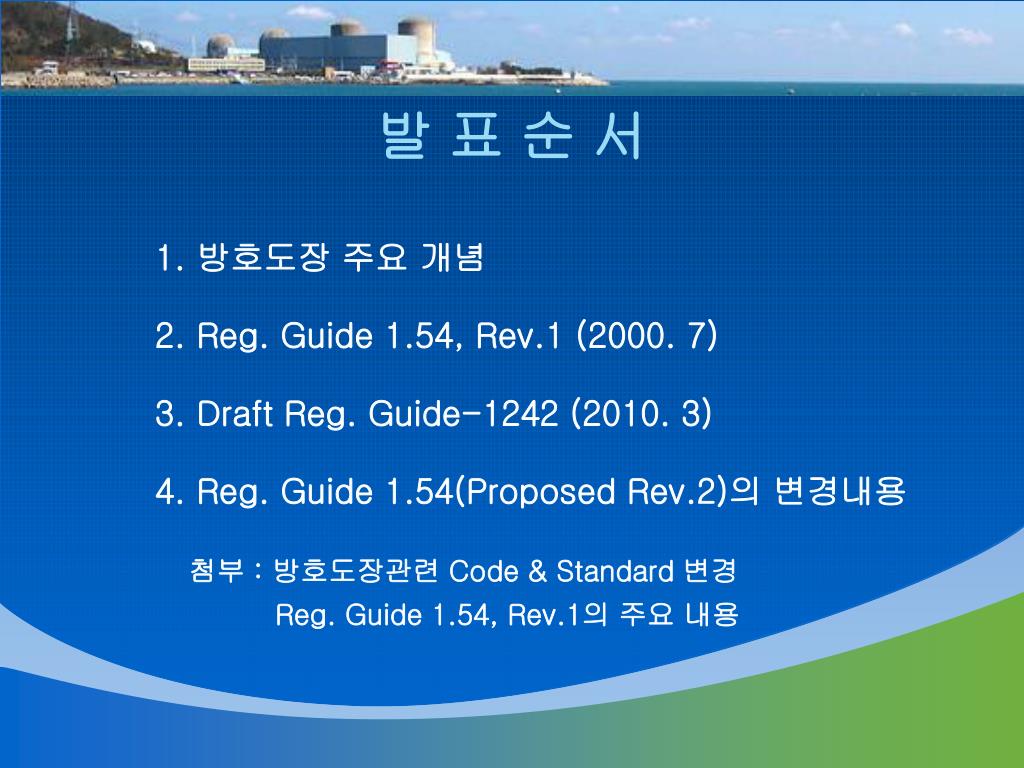

  2. 발 표 순 서 1. 방호도장 주요 개념 2. Reg. Guide 1.54, Rev.1 (2000. 7) 3. Draft Reg. Guide-1242 (2010. 3) 4. Reg. Guide 1.54(Proposed Rev.2)의 변경내용 첨부 : 방호도장관련 Code & Standard 변경 Reg. Guide 1.54, Rev.1의 주요 내용

  3. 1. 방호도장 주요 개념 특수 공정(Special Process) 1. 공사결과에 대한 합부 판정을 공사후 검사나 시험으로 충분히 입증할 수 없는 공정. - 도장은 10 CFR 50 APP. B, Criterion 9. 공정관리에 따른 특수공정으로 분류 “용접, 열처리, 도장 및 비파괴검사 같은 특수공정은 규정된 요건에 따라 승인된 절차서를 사용하여 자격이 인정된 자에 의하여 수행되어야 한다.“

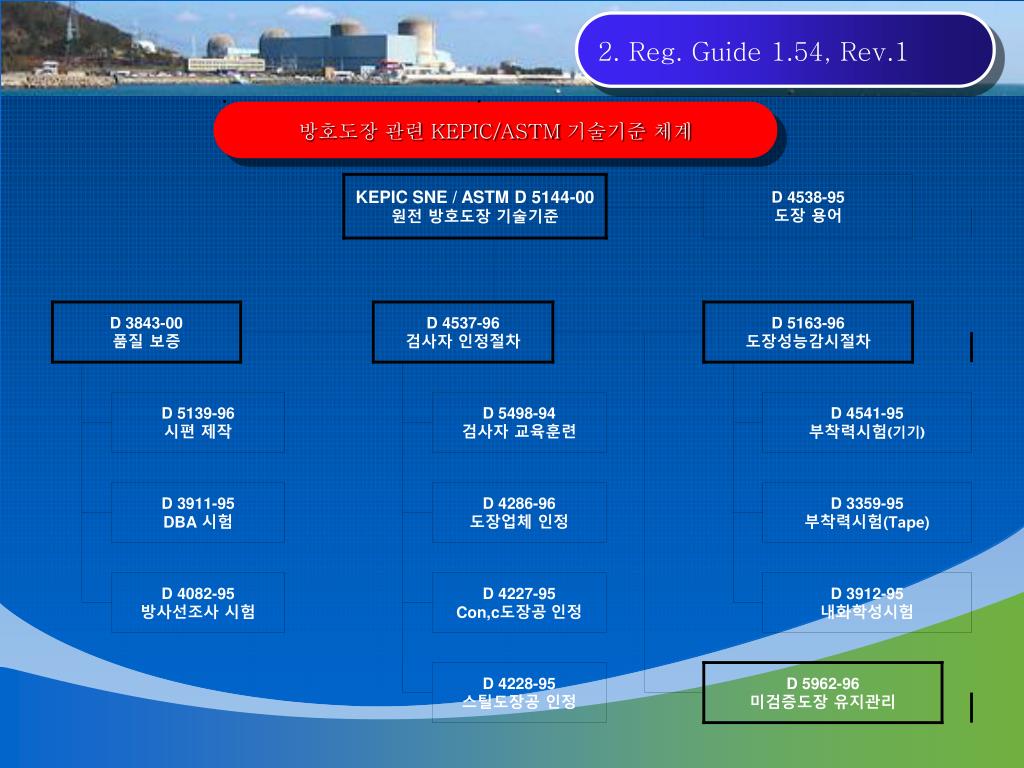

  4. 2. Reg. Guide 1.54, Rev.1 방호도장 관련 KEPIC/ASTM 기술기준 체계

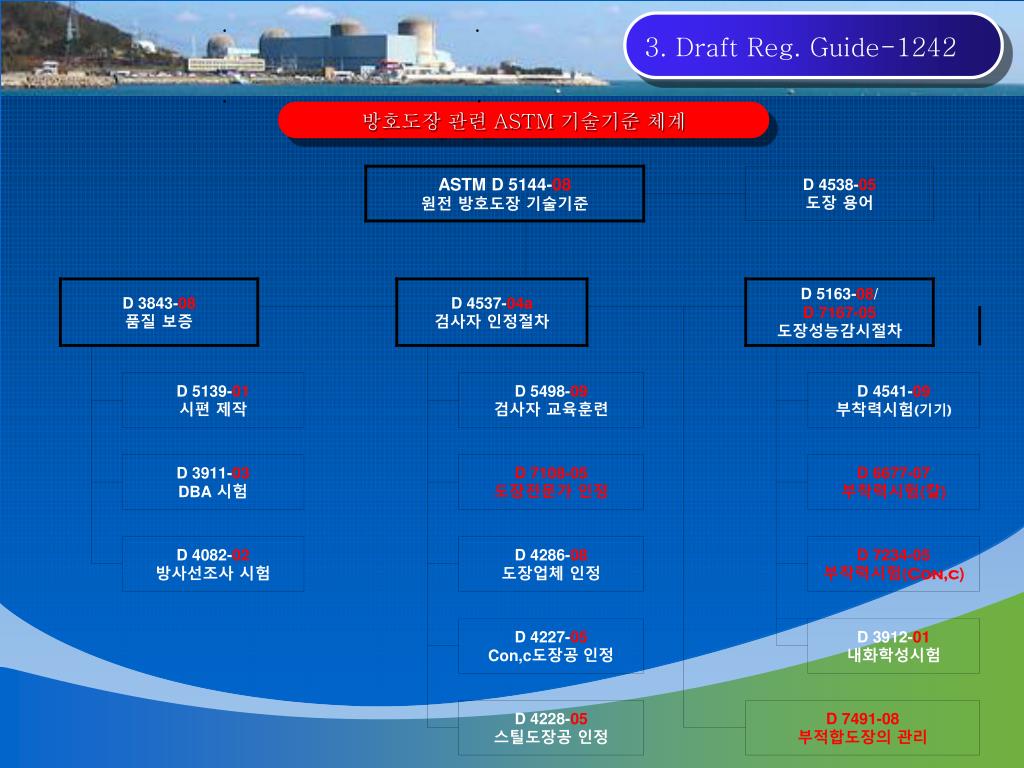

  5. 3. Draft Reg. Guide-1242 방호도장 관련 ASTM 기술기준 체계

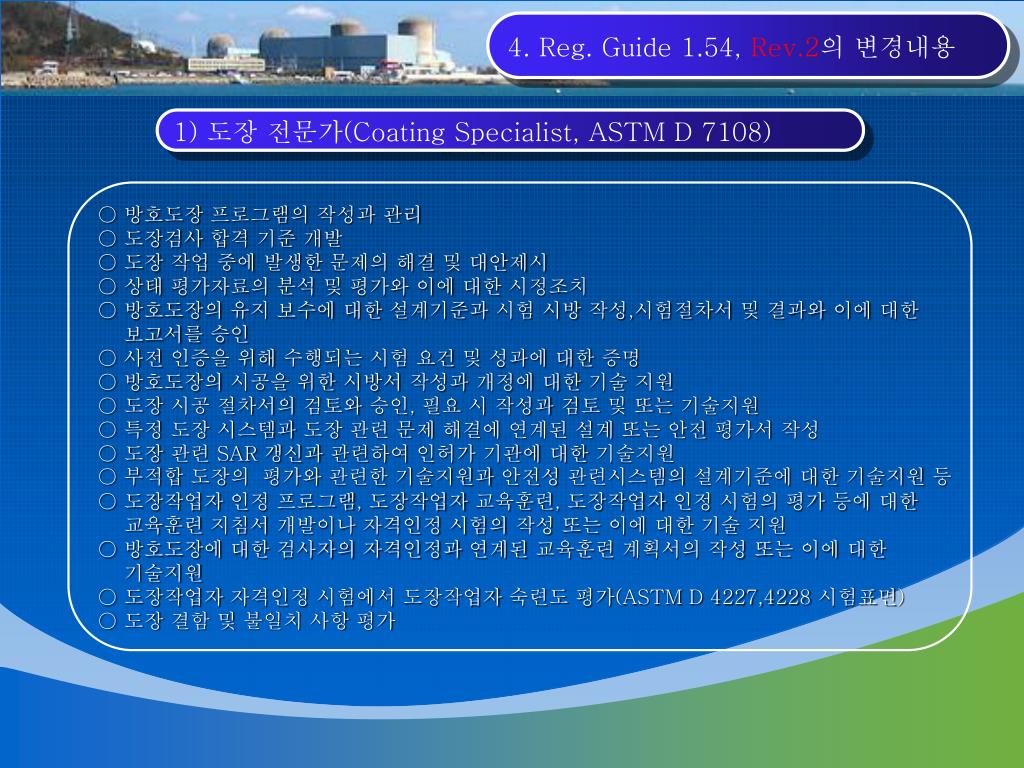

  6. 4. Reg. Guide 1.54, Rev.2의 변경내용 1) 도장 전문가(Coating Specialist, ASTM D 7108) ○ 방호도장 프로그램의 작성과 관리 ○ 도장검사 합격 기준 개발 ○ 도장 작업 중에 발생한 문제의 해결 및 대안제시 ○ 상태 평가자료의 분석 및 평가와 이에 대한 시정조치 ○ 방호도장의 유지 보수에 대한 설계기준과 시험 시방 작성,시험절차서 및 결과와 이에 대한 보고서를 승인 ○ 사전 인증을 위해 수행되는 시험 요건 및 성과에 대한 증명 ○ 방호도장의 시공을 위한 시방서 작성과 개정에 대한 기술 지원 ○ 도장 시공 절차서의 검토와 승인, 필요 시 작성과 검토 및 또는 기술지원 ○ 특정 도장 시스템과 도장 관련 문제 해결에 연계된 설계 또는 안전 평가서 작성 ○ 도장 관련 SAR 갱신과 관련하여 인허가 기관에 대한 기술지원 ○ 부적합 도장의 평가와 관련한 기술지원과 안전성 관련시스템의 설계기준에 대한 기술지원 등 ○ 도장작업자 인정 프로그램, 도장작업자 교육훈련, 도장작업자 인정 시험의 평가 등에 대한 교육훈련 지침서 개발이나 자격인정 시험의 작성 또는 이에 대한 기술 지원 ○ 방호도장에 대한 검사자의 자격인정과 연계된 교육훈련 계획서의 작성 또는 이에 대한 기술지원 ○ 도장작업자 자격인정 시험에서 도장작업자 숙련도 평가(ASTM D 4227,4228 시험표면) ○ 도장 결함 및 불일치 사항 평가

  7. 4. Reg. Guide 1.54, Rev.2의 변경내용 2) ASTM D 7167-05 가동중인 원전에 기 적용되어 사용 중인 Service Level III 도장의 유지 및 보수에 대한 Monitoring Program에 대한 요건을 기술함. 3) ASTM D 6677-07 도장 시공면의 부착력을 나이프로 평가하는 절차를 기술함. 4) ASTM D 7234-05 콘크리트 도장 시공면의 부착력을 Fixed-alignment adhesion tester로 평가하는 절차를 기술함. 5) ASTM D 7491-08 원전 설비의 Service level I 지역에 적용된 부적합 도장(Nonconforming Coatings)의 관리에 대한 요건을 기술함.

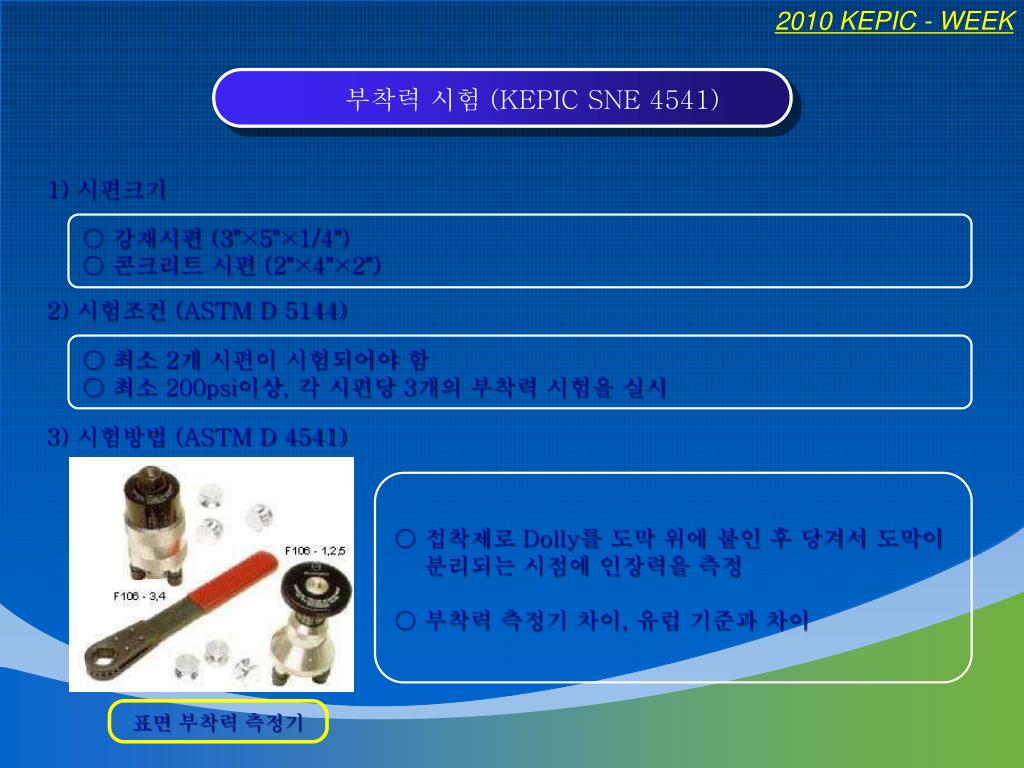

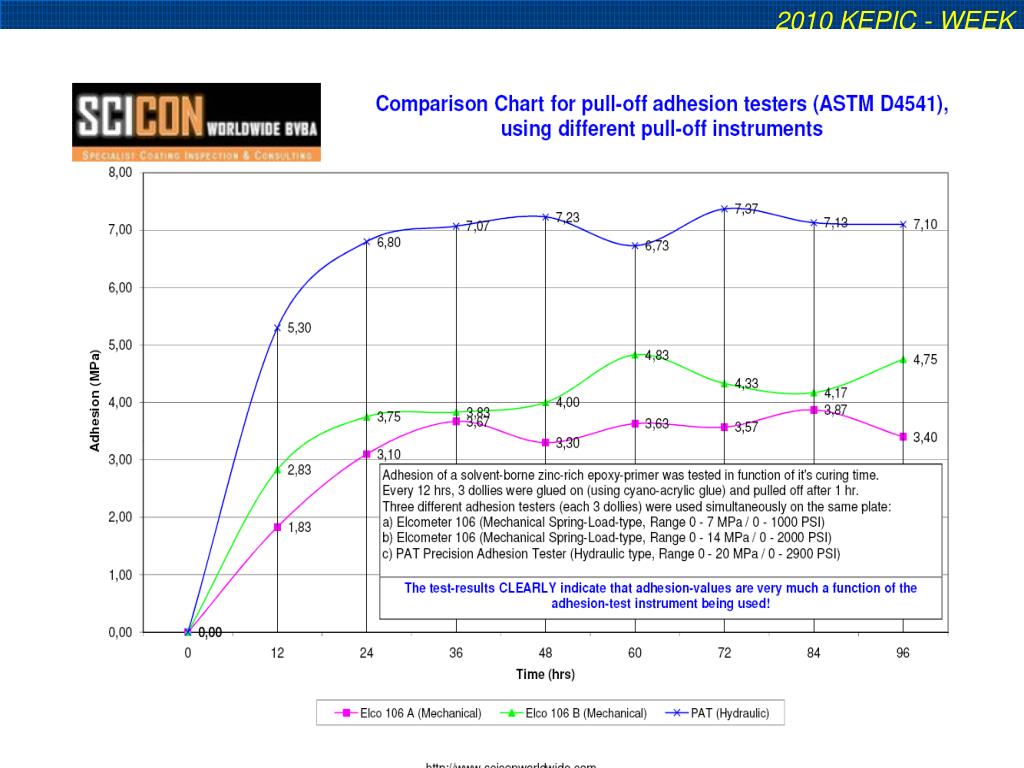

  8. 부착력 시험 (KEPIC SNE 4541) 1) 시편크기 ○ 강재시편 (3”×5”×1/4”) ○ 콘크리트 시편 (2”×4”×2”) 2) 시험조건 (ASTM D 5144) ○ 최소 2개 시편이 시험되어야 함 ○ 최소 200psi이상, 각 시편당 3개의 부착력 시험을 실시 3) 시험방법 (ASTM D 4541) ○ 접착제로 Dolly를 도막 위에 붙인 후 당겨서 도막이 분리되는 시점에 인장력을 측정 ○ 부착력 측정기 차이, 유럽 기준과 차이 표면 부착력 측정기

  9. 부착력 시험 (ASTM D 4541, 5144)

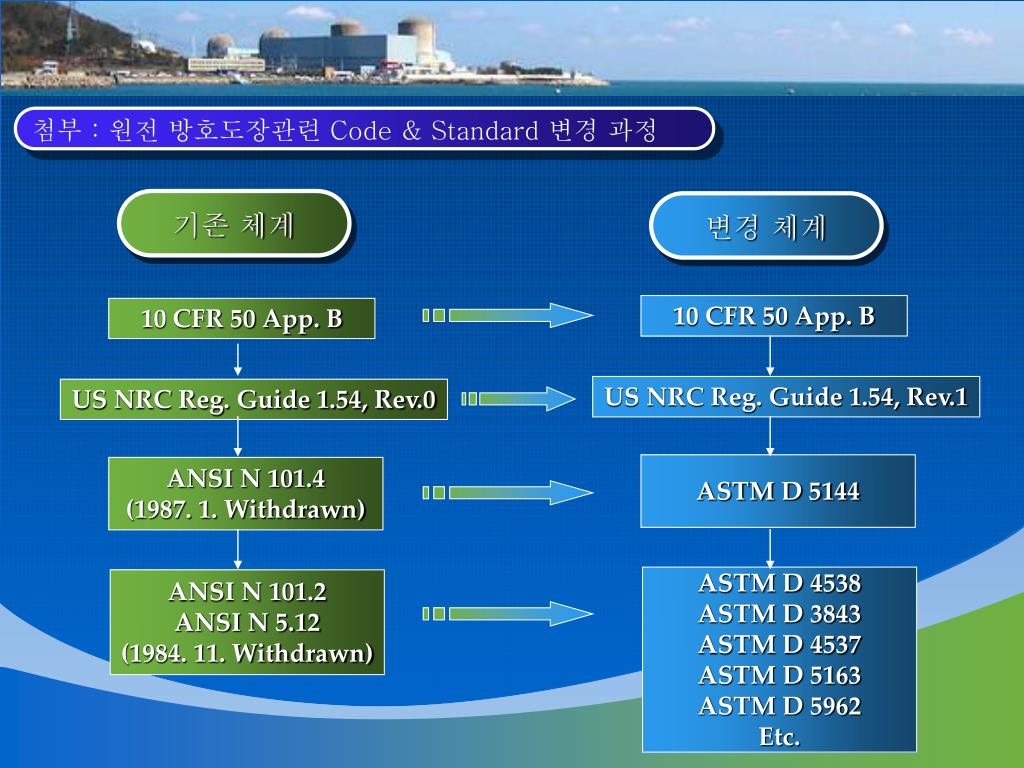

  10. 첨부 : 원전 방호도장관련 Code & Standard 변경 과정 기존 체계 변경 체계 10 CFR 50 App. B 10 CFR 50 App. B US NRC Reg. Guide 1.54, Rev.1 US NRC Reg. Guide 1.54, Rev.0 ASTM D 5144 ANSI N 101.4 (1987. 1. Withdrawn) ASTM D 4538 ASTM D 3843 ASTM D 4537 ASTM D 5163 ASTM D 5962 Etc. ANSI N 101.2 ANSI N 5.12 (1984. 11. Withdrawn)

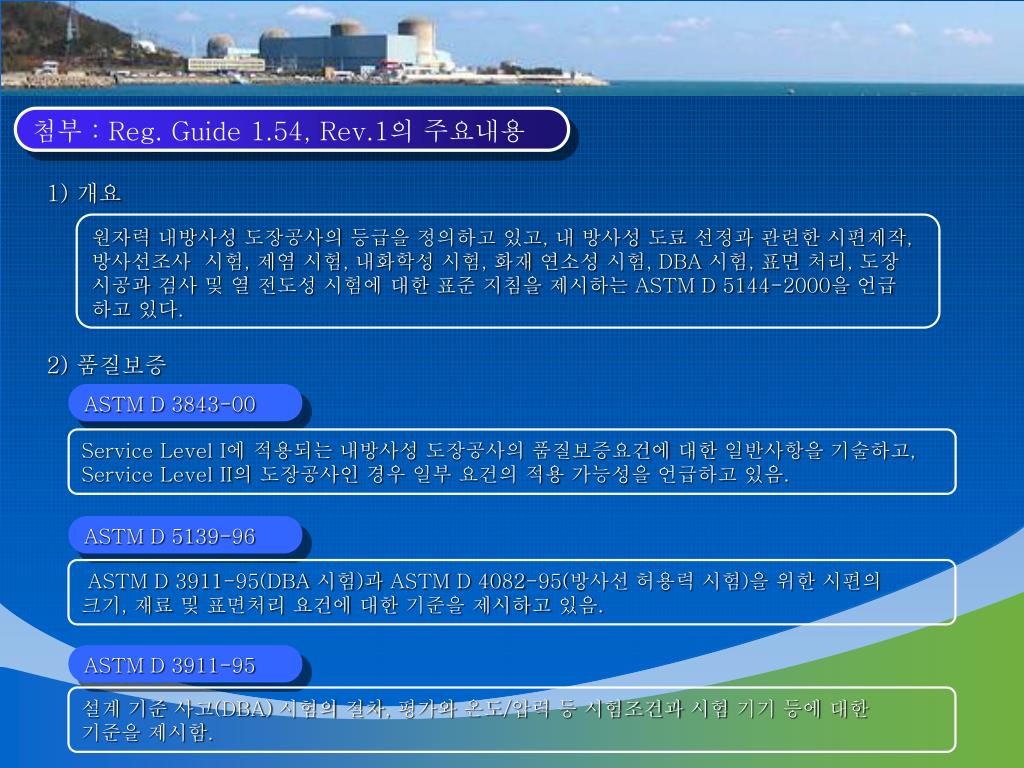

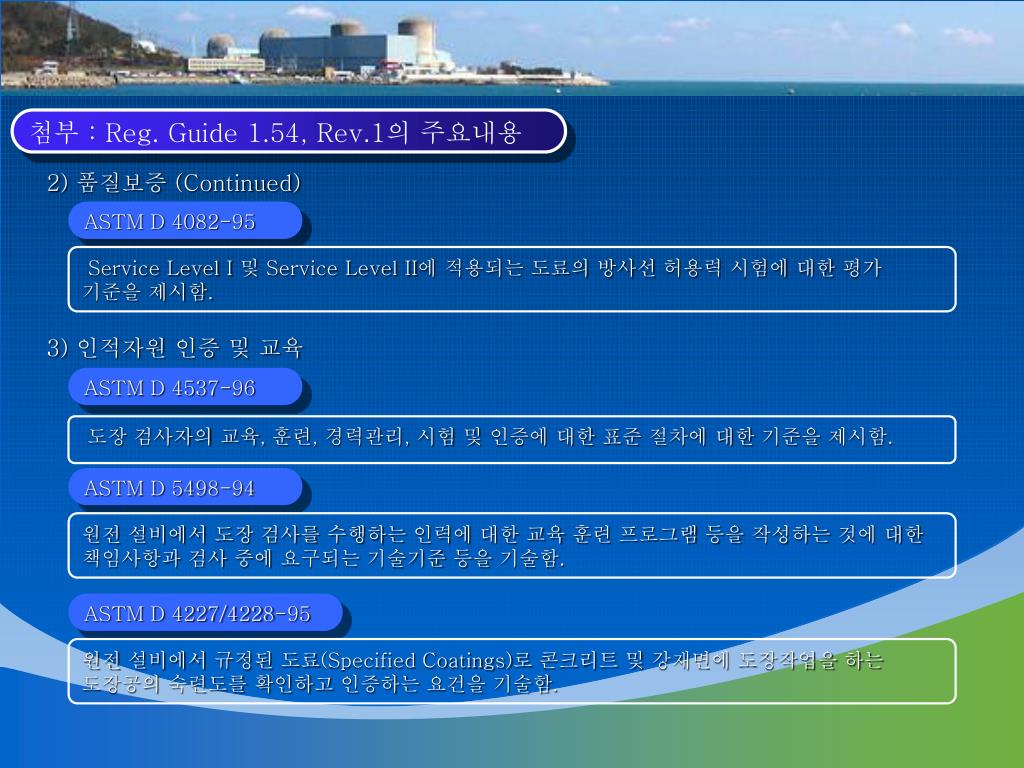

  11. 첨부 : Reg. Guide 1.54, Rev.1의 주요내용 1) 개요 원자력 내방사성 도장공사의 등급을 정의하고 있고, 내 방사성 도료 선정과 관련한 시편제작, 방사선조사시험, 제염 시험, 내화학성 시험, 화재 연소성 시험, DBA 시험, 표면 처리, 도장 시공과 검사 및 열 전도성 시험에 대한 표준 지침을 제시하는 ASTM D 5144-2000을 언급 하고 있다. 2) 품질보증 ASTM D 3843-00 Service Level I에 적용되는 내방사성 도장공사의 품질보증요건에 대한 일반사항을 기술하고, Service Level II의 도장공사인 경우 일부 요건의 적용 가능성을 언급하고 있음. ASTM D 5139-96 ASTM D 3911-95(DBA 시험)과 ASTM D 4082-95(방사선 허용력 시험)을 위한 시편의 크기, 재료 및 표면처리 요건에 대한 기준을 제시하고 있음. ASTM D 3911-95 설계 기준 사고(DBA) 시험의 절차, 평가와 온도/압력 등 시험조건과 시험 기기 등에 대한 기준을 제시함.

  12. 첨부 : Reg. Guide 1.54, Rev.1의 주요내용 2) 품질보증 (Continued) ASTM D 4082-95 Service Level I 및 Service Level II에 적용되는 도료의 방사선 허용력 시험에 대한 평가 기준을 제시함. 3) 인적자원 인증 및 교육 ASTM D 4537-96 도장 검사자의 교육, 훈련, 경력관리, 시험 및 인증에 대한 표준 절차에 대한 기준을 제시함. ASTM D 5498-94 원전 설비에서 도장 검사를 수행하는 인력에 대한 교육 훈련 프로그램 등을 작성하는 것에 대한 책임사항과 검사 중에 요구되는 기술기준 등을 기술함. ASTM D 4227/4228-95 원전 설비에서 규정된 도료(Specified Coatings)로 콘크리트 및 강재면에 도장작업을 하는 도장공의 숙련도를 확인하고 인증하는 요건을 기술함.

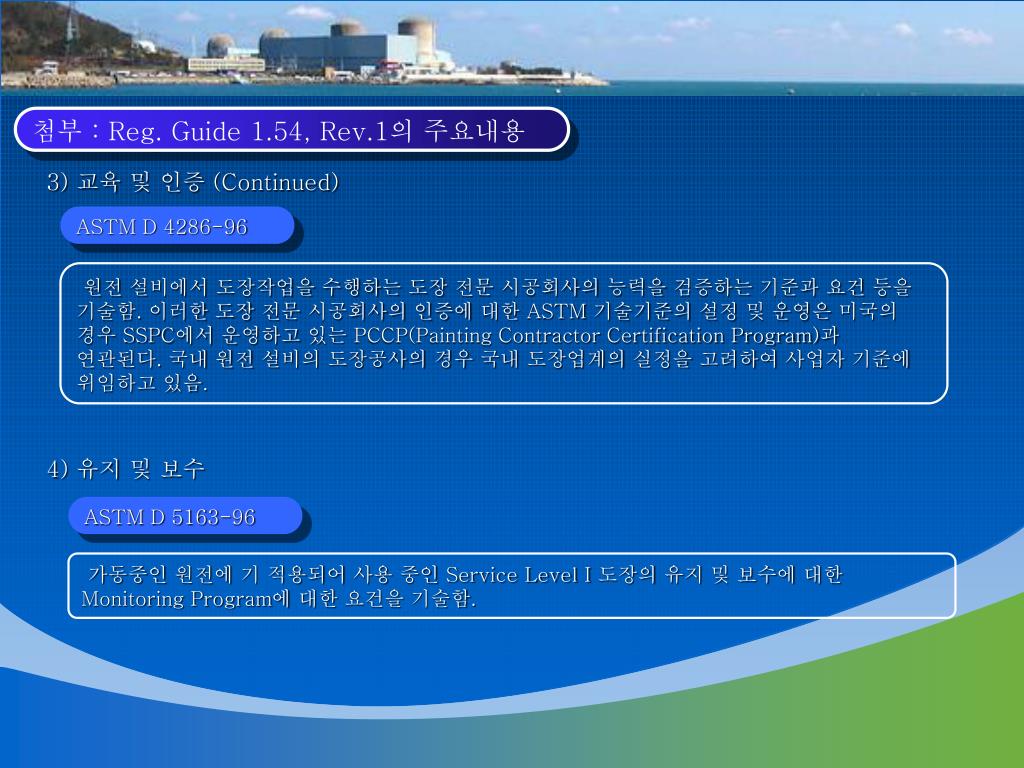

  13. 첨부 : Reg. Guide 1.54, Rev.1의 주요내용 3) 교육 및 인증 (Continued) ASTM D 4286-96 원전 설비에서 도장작업을 수행하는 도장 전문 시공회사의 능력을 검증하는 기준과 요건 등을 기술함. 이러한 도장 전문 시공회사의 인증에 대한 ASTM 기술기준의 설정 및 운영은 미국의 경우 SSPC에서 운영하고 있는 PCCP(Painting Contractor Certification Program)과 연관된다. 국내 원전 설비의 도장공사의 경우 국내 도장업계의 실정을 고려하여 사업자 기준에 위임하고 있음. 4) 유지 및 보수 ASTM D 5163-96 가동중인 원전에 기 적용되어 사용 중인 Service Level I 도장의 유지 및 보수에 대한 Monitoring Program에 대한 요건을 기술함.

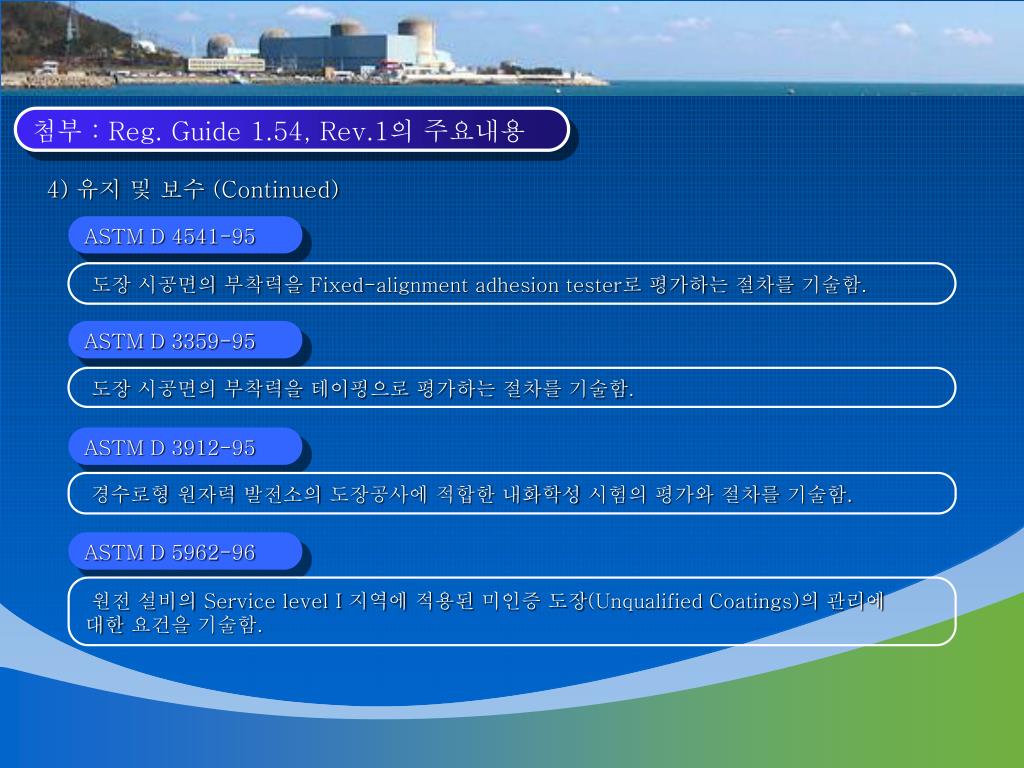

  14. 첨부 : Reg. Guide 1.54, Rev.1의 주요내용 4) 유지 및 보수 (Continued) ASTM D 4541-95 도장 시공면의 부착력을 Fixed-alignment adhesion tester로 평가하는 절차를 기술함. ASTM D 3359-95 도장 시공면의 부착력을 테이핑으로 평가하는 절차를 기술함. ASTM D 3912-95 경수로형 원자력 발전소의 도장공사에 적합한 내화학성 시험의 평가와 절차를 기술함. ASTM D 5962-96 원전 설비의 Service level I 지역에 적용된 미인증 도장(Unqualified Coatings)의 관리에 대한 요건을 기술함.

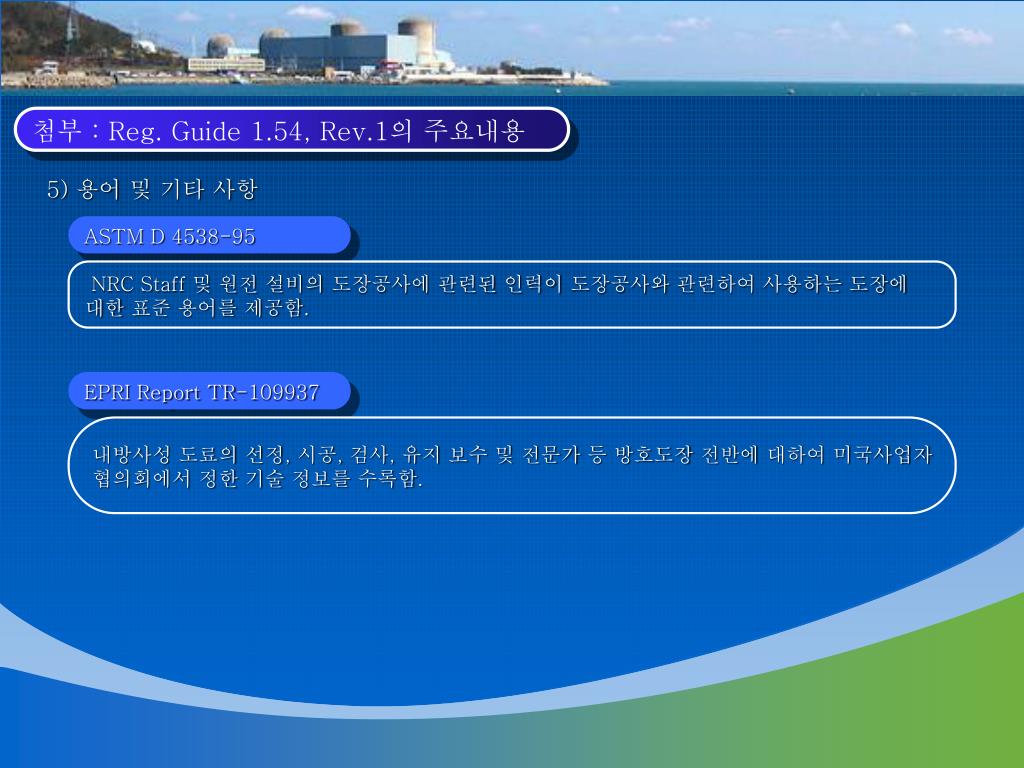

  15. 첨부 : Reg. Guide 1.54, Rev.1의 주요내용 5) 용어 및 기타 사항 ASTM D 4538-95 NRC Staff 및 원전 설비의 도장공사에 관련된 인력이 도장공사와 관련하여 사용하는 도장에 대한 표준 용어를 제공함. EPRI Report TR-109937 내방사성 도료의 선정, 시공, 검사, 유지 보수 및 전문가 등 방호도장 전반에 대하여 미국사업자 협의회에서 정한 기술 정보를 수록함.

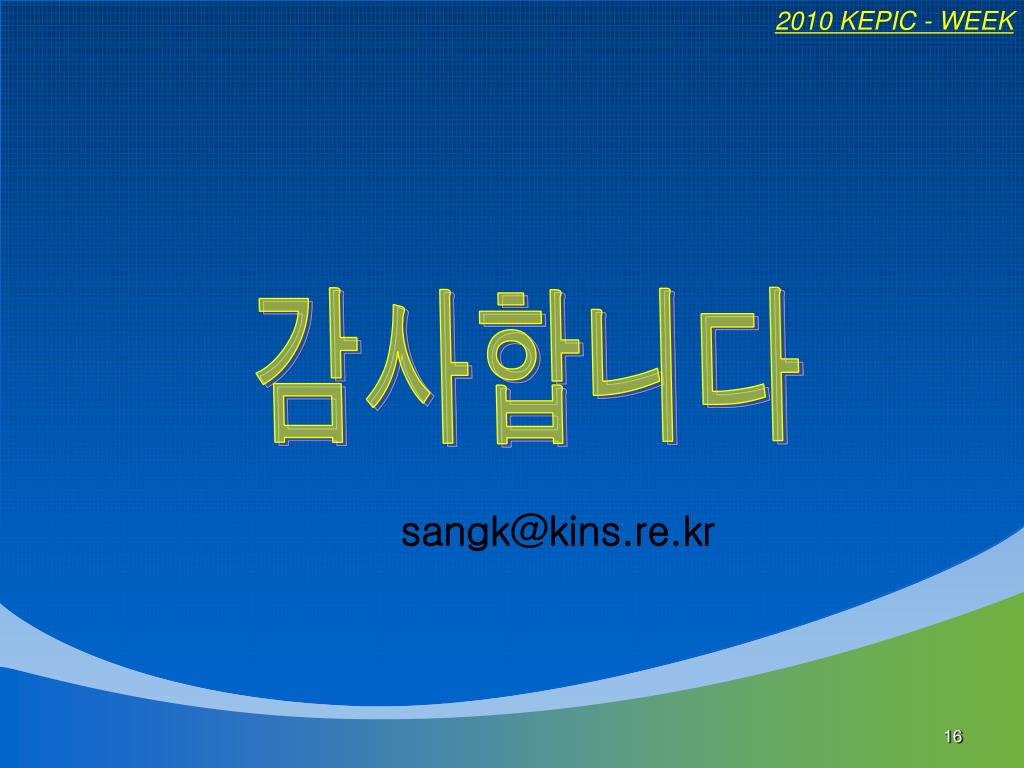

  16. 감사합니다 sangk@kins.re.kr 16
