深圳市雄韬电源科技有限公司

1. 深圳市雄韬电源科技有限公司 VISION胶体电池 产品介绍 SHENZHEN CENTER POWER TECH. CO., LTD www.vision-batt.com

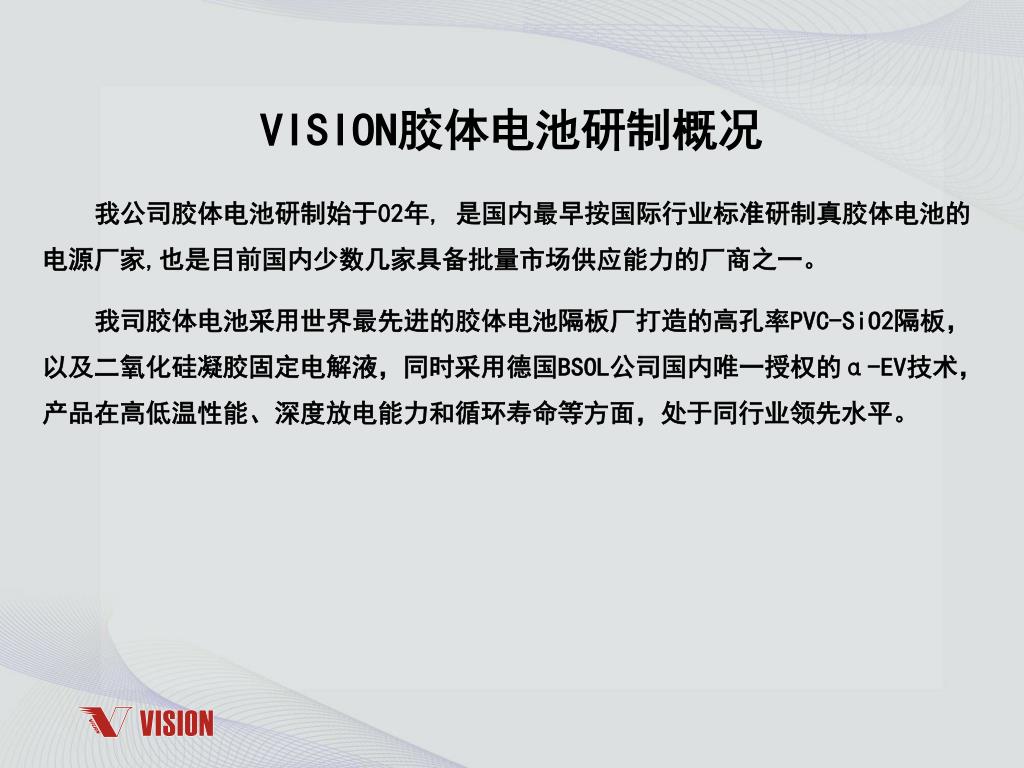

3. VISION胶体电池研制概况 我公司胶体电池研制始于02年, 是国内最早按国际行业标准研制真胶体电池的电源厂家,也是目前国内少数几家具备批量市场供应能力的厂商之一。 我司胶体电池采用世界最先进的胶体电池隔板厂打造的高孔率PVC-SiO2隔板，以及二氧化硅凝胶固定电解液，同时采用德国BSOL公司国内唯一授权的α-EV技术，产品在高低温性能、深度放电能力和循环寿命等方面，处于同行业领先水平。

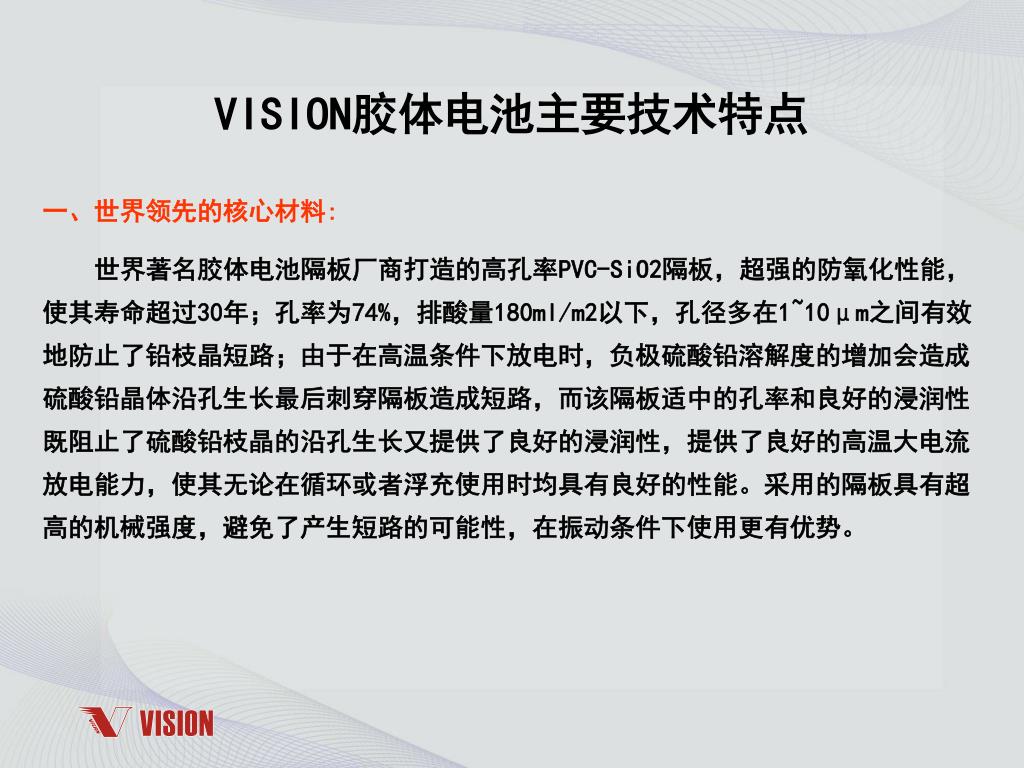

4. VISION胶体电池主要技术特点 一、世界领先的核心材料: 世界著名胶体电池隔板厂商打造的高孔率PVC-SiO2隔板，超强的防氧化性能，使其寿命超过30年；孔率为74%，排酸量180ml/m2以下，孔径多在1~10μm之间有效地防止了铅枝晶短路；由于在高温条件下放电时，负极硫酸铅溶解度的增加会造成硫酸铅晶体沿孔生长最后刺穿隔板造成短路，而该隔板适中的孔率和良好的浸润性既阻止了硫酸铅枝晶的沿孔生长又提供了良好的浸润性，提供了良好的高温大电流放电能力，使其无论在循环或者浮充使用时均具有良好的性能。采用的隔板具有超高的机械强度，避免了产生短路的可能性，在振动条件下使用更有优势。

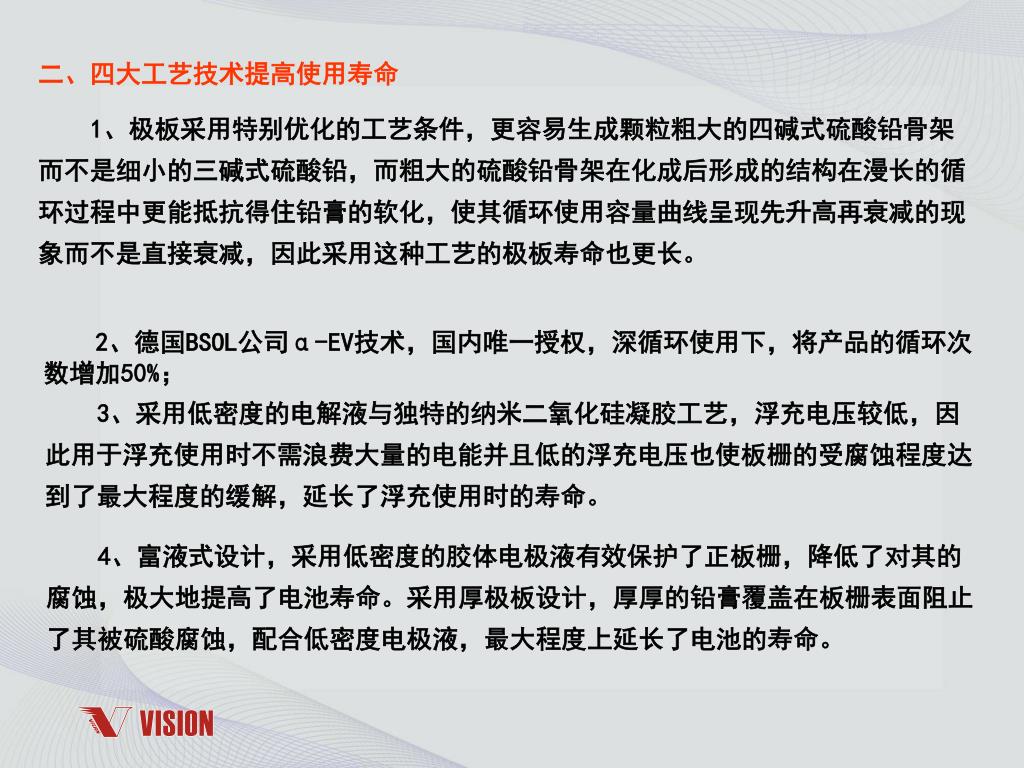

5. 二、四大工艺技术提高使用寿命 1、极板采用特别优化的工艺条件，更容易生成颗粒粗大的四碱式硫酸铅骨架而不是细小的三碱式硫酸铅，而粗大的硫酸铅骨架在化成后形成的结构在漫长的循环过程中更能抵抗得住铅膏的软化，使其循环使用容量曲线呈现先升高再衰减的现象而不是直接衰减，因此采用这种工艺的极板寿命也更长。 2、德国BSOL公司α-EV技术，国内唯一授权，深循环使用下，将产品的循环次数增加50%； 3、采用低密度的电解液与独特的纳米二氧化硅凝胶工艺，浮充电压较低，因此用于浮充使用时不需浪费大量的电能并且低的浮充电压也使板栅的受腐蚀程度达到了最大程度的缓解，延长了浮充使用时的寿命。 4、富液式设计，采用低密度的胶体电极液有效保护了正板栅，降低了对其的腐蚀，极大地提高了电池寿命。采用厚极板设计，厚厚的铅膏覆盖在板栅表面阻止了其被硫酸腐蚀，配合低密度电极液，最大程度上延长了电池的寿命。

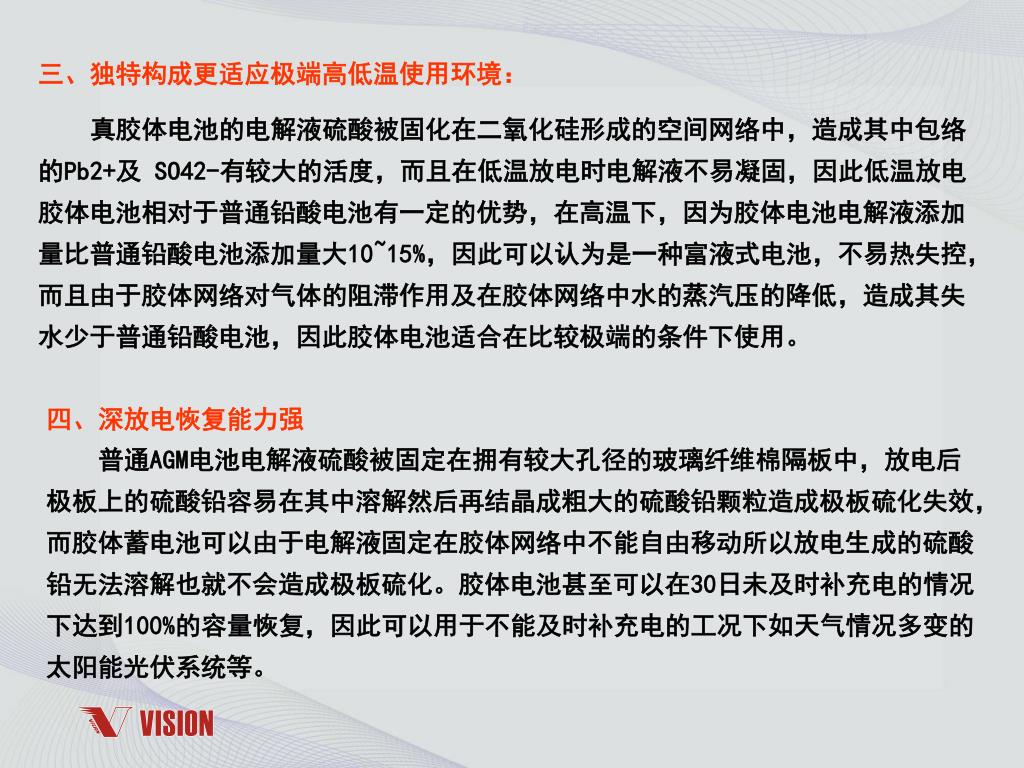

6. 三、独特构成更适应极端高低温使用环境： 真胶体电池的电解液硫酸被固化在二氧化硅形成的空间网络中，造成其中包络的Pb2+及 SO42-有较大的活度，而且在低温放电时电解液不易凝固，因此低温放电胶体电池相对于普通铅酸电池有一定的优势，在高温下，因为胶体电池电解液添加量比普通铅酸电池添加量大10~15%，因此可以认为是一种富液式电池，不易热失控，而且由于胶体网络对气体的阻滞作用及在胶体网络中水的蒸汽压的降低，造成其失水少于普通铅酸电池，因此胶体电池适合在比较极端的条件下使用。 四、深放电恢复能力强 普通AGM电池电解液硫酸被固定在拥有较大孔径的玻璃纤维棉隔板中，放电后极板上的硫酸铅容易在其中溶解然后再结晶成粗大的硫酸铅颗粒造成极板硫化失效，而胶体蓄电池可以由于电解液固定在胶体网络中不能自由移动所以放电生成的硫酸铅无法溶解也就不会造成极板硫化。胶体电池甚至可以在30日未及时补充电的情况下达到100%的容量恢复，因此可以用于不能及时补充电的工况下如天气情况多变的太阳能光伏系统等。

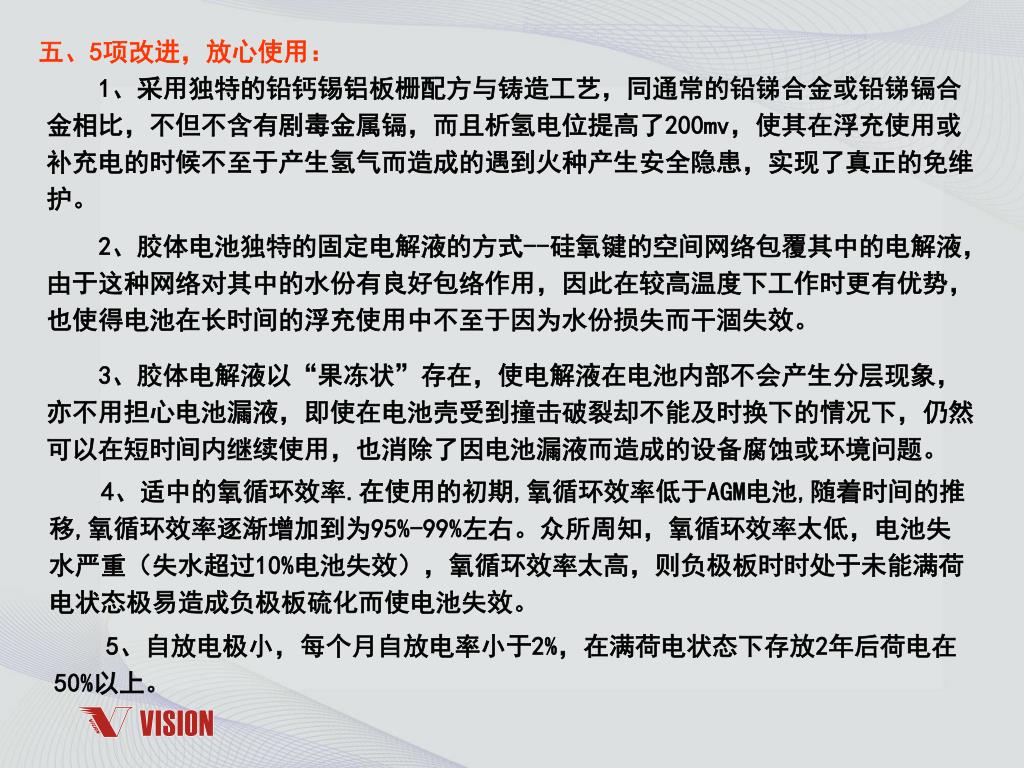

7. 五、5项改进，放心使用： 1、采用独特的铅钙锡铝板栅配方与铸造工艺，同通常的铅锑合金或铅锑镉合金相比，不但不含有剧毒金属镉，而且析氢电位提高了200mv，使其在浮充使用或补充电的时候不至于产生氢气而造成的遇到火种产生安全隐患，实现了真正的免维护。 2、胶体电池独特的固定电解液的方式--硅氧键的空间网络包覆其中的电解液，由于这种网络对其中的水份有良好包络作用，因此在较高温度下工作时更有优势，也使得电池在长时间的浮充使用中不至于因为水份损失而干涸失效。 3、胶体电解液以“果冻状”存在，使电解液在电池内部不会产生分层现象，亦不用担心电池漏液，即使在电池壳受到撞击破裂却不能及时换下的情况下，仍然可以在短时间内继续使用，也消除了因电池漏液而造成的设备腐蚀或环境问题。 4、适中的氧循环效率.在使用的初期,氧循环效率低于AGM电池,随着时间的推移,氧循环效率逐渐增加到为95%-99%左右。众所周知，氧循环效率太低，电池失水严重（失水超过10%电池失效），氧循环效率太高，则负极板时时处于未能满荷电状态极易造成负极板硫化而使电池失效。 5、自放电极小，每个月自放电率小于2%，在满荷电状态下存放2年后荷电在50%以上。

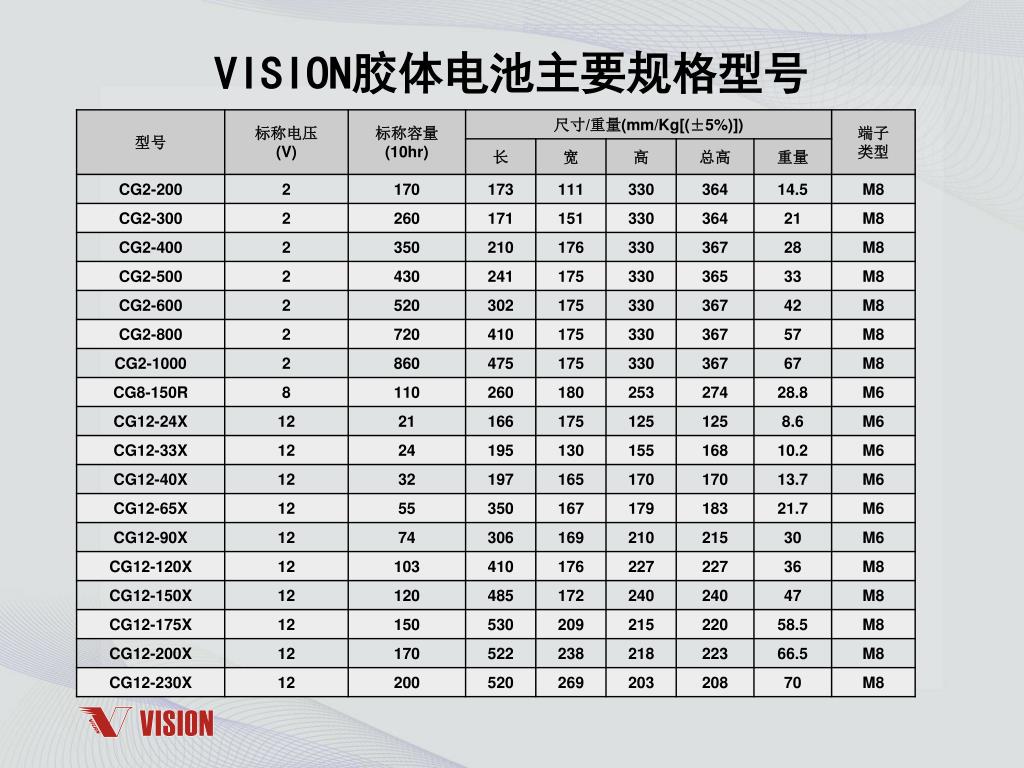

8. VISION胶体电池主要规格型号

9. www.vision-batt.com 谢谢观赏 THANK YOU
