Adx powerweb
電壓品質/電壓驟降監測系統ADX PowerWeb功能簡介

即時監視 手機簡訊

歷史趨勢 電子郵件

分析統計 SEMI F47 / SARFIx

標準形式的電壓驟降報告

SQL

2006-03-30



Adx powerweb1

監測區域

監測區域

監測站

監測站

監測站

監測站

監測站

監測站

用戶

瀏覽器

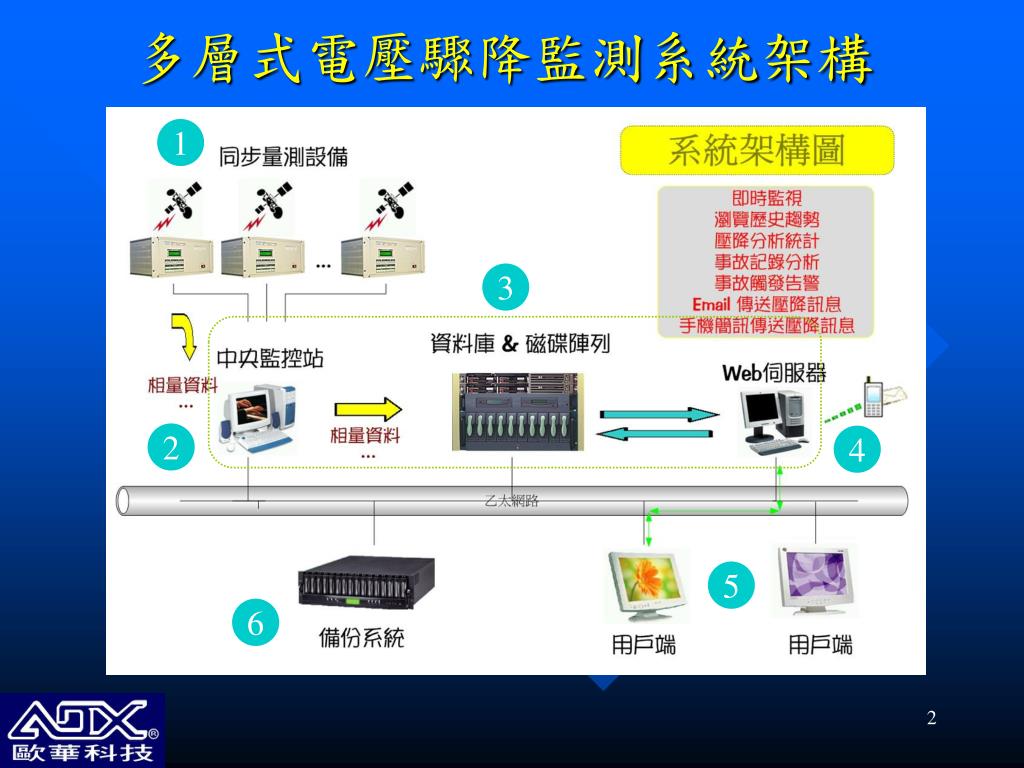

多層次 ADX PowerWeb 監測系統結構圖

數據集中器

網站

資料庫


Phasor

φ

何謂相量Phasor

  • 以數學觀點而言,電力系統中的「相量」 (phasor) 是一個「二維向量」,在此使用相量一詞是為了避免與空間向量混淆。它代表著一個交流信號在任何時間的有效值大小及角度。

  • 考慮一頻率為 的正弦波輸入信號X(t),如下所示:

  • 用相量來表示此信號,可得下式 :


Adx powerweb
穩態相量資料表單基本內容

V1x, V1y

V2x, V2y

V3x, V3y

Freq

相量表容量 : 一條饋線一天佔32MB


Adx powerweb
相量電力數據

數十種電力分析公式:

  • 電壓、電流的頻率

  • 單相電壓、電流(A,B,C三相) 有效值大小及角度

  • 正序、負序、零序電壓與電流

  • 有效功率、無效功率、視在功率、功率因數

  • 負序電壓、電流不平衡因數 [相序、平均]

  • 零序電壓、電流不平衡因數

  • 視在阻抗、視在電阻、視在電抗


Adx powerweb2

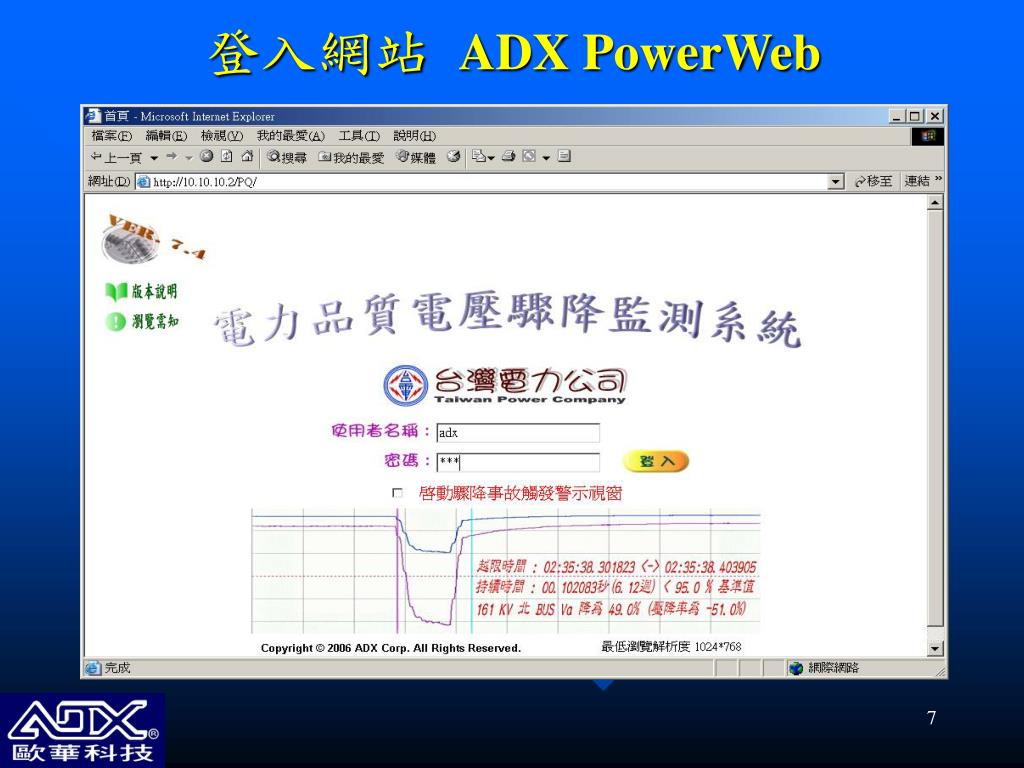

登入網站 ADX PowerWeb



Adx powerweb
用戶端網頁功能簡介

  • 即時監視 觀察即時電氣量

  • 歷史趨勢 事後分析歷史相量數據

  • 分析統計 電壓驟降事件SEMI F47, SARFI 分析統計

  • 壓降記錄 各條線路的壓降事件的索引表

  • 故障文件 故障動態錄波數據文件的索引表

  • 系統管理 管理者設置相量表相關參數及備份還原資料庫

  • 系統條件 說明 ADX PQWEB 網站設置條件



Adx powerweb
瀏覽即時監視選項

  • 單線電氣量

    • 監視各個現場三相饋線電氣量的動態變化

  • 群線電氣量

    • 同步監視不同地點的多組三相饋線電氣量的穩態趨勢的變化

  • 線間電氣量

    • 同步監視不同地點的多組三相饋線電氣量之間的穩態趨勢的變化

  • 同步相量

    • 每秒顯示一次兩組饋線的相量圖並以曲線趨勢圖的方式顯示下游對源頭的功角變化趨勢

  • 功率耗損

    • 同步顯示兩監測點間的功率耗損的情形


Adx powerweb
瀏覽即時監視-單線電氣量

可監看多條饋線

監看被選饋線的各種電氣量

Vab RMS Ang

Vbc RMS Ang

Vca RMS Ang

Ia RMS Ang

Ib RMS Ang

Ic RMS Ang

P

Q

S

Pf

Uf2

Uf0

各式電氣量圖示:每秒刷新20次

各式電氣量數據:每秒刷新5次

10min 頻率趨勢圖:每秒刷新1次


Adx powerweb
瀏覽即時監視-群線電氣量

同步比較不同饋線電氣量的分佈特性:如有效功率無效功率的分佈及變化趨勢,

或是一條線路的多種電氣量的變化趨勢。


Adx powerweb
瀏覽即時監視-同步相量

觀察兩系統是否適合併聯的時機:頻率與相角差


Adx powerweb
瀏覽即時監視-功率耗損

觀測輸電線的傳輸線損或變壓器的變電損失


Adx powerweb
瀏覽歷史趨勢選項

  • 短 ( 長 ) 期功角趨勢

    • 瀏覽兩地功角長短期的變化趨勢

  • 短 ( 長 ) 期電力趨勢

    • 瀏覽各條線路的電氣量長短期的變化趨勢

  • 多站電力

    • 瀏覽多條線路的電氣量長短期的同步變化趨勢

  • 功率總和 / 線路損耗

    • 適於分析輸電線間的線路損耗

  • 多站功角 / 多站頻差

    • 瀏覽多條下游線路對單一源頭的功角與頻率差值

  • X-Y 關係圖

    • 適於分析兩種電氣量的同步對應關係

  • 低頻振盪分析

    • 分析饋線的低頻共振頻率與阻尼係數


Adx powerweb
瀏覽歷史趨勢

  • 長期趨勢

    • 觀察一天的電氣量變化趨勢

    • 每隔一至N〔由用戶指定〕秒顯示一個數據

    • 數十種電氣量可選

  • 短期趨勢

    • 觀察一天內的某段時間的電氣量變化趨勢

    • 每秒顯示20個數據

    • 數十種電氣量可選



Adx powerweb
多站電力-參數設置畫面

單選一種電氣量

拖拉

選擇分析時段


Adx powerweb
圖形加註

<Shift>按鍵 + 雙擊滑鼠左鍵


Adx powerweb

適合觀察各條線路受電力事故影響後,電氣量的同步變化趨勢

瀏覽多站電力畫面 - 1



Adx powerweb
瀏覽電力驟降畫面 - 3

三周波取一點有效值,可以蒐集到未達觸發標準的壓降資訊


Adx powerweb

瀏覽多站電力畫面 - 4

跳機後的頻率變化


Adx powerweb
歷史趨勢圖列印圖面 – 範例

網頁列印提供儲存圖檔的功能,可存成以下三種格式:

GIF,

JPG,

PNG.







Sarfi
SARFI 統計表

SARFI is an acronym for System Average RMS Variation Frequency Index. It is a power quality index that provides a count or rate of voltage sags, swells, and/or interruptions for a system.



Adx powerweb

SEMI F47

電壓驟降

分析報表

  • 針對單一線路

  • 設定統計時段


Adx powerweb
分析統計 → 驟降報表

2. 按下分析鍵

1. 點選壓降事件


Adx powerweb
電壓驟降分析–驟降報表


Adx powerweb

觸發資訊

驟降資訊

時間刻度

三相波形

電壓比率

電壓驟降報表

報表標題



Adx powerweb

觸發資訊

時間刻度

原始波形

原始波形報表

報表標題


Adx powerweb
瀏覽壓降記錄

  • 瀏覽壓降文件〔事故前後的原始波形〕

  • 驟降事故觸發警示視窗〔自動彈出、可發出警報音響〕




Adx powerweb
瀏覽壓降記錄 –壓降索引表

按下檔名即可進行電壓驟降分析或瀏覽原始波形



Adx powerweb
驟降事故觸發警示視窗 - 1

5秒掃描一次SQL資料庫內的事故索引資料表,遇到新觸發事故,就自動顯示在圖示位置,並發出警報音響。


Adx powerweb
系統管理功能總覽

  • 站碼管理 監測站的代碼新增刪除修正。

  • 站碼排序 監測站的代碼前後顯示順序排序。

  • 區域群組 監測站的群組設定。

  • 驟降歸類修正 電壓驟降事件索引修正。

  • 參數表一致化 說明如何保持網站系統所用參數的一致。

  • 保留歷史表 將某日的相量數據表登記成重要數據,不

    要排入過期刪除的流程。

  • 備份資料表 備份參數、索引、及相量數據表。

  • 還原資料表 還原參數、索引、及相量數據表。

  • 使用者管理 網站使用者的身分管理。

  • 建立通訊錄 建立手機及email的通訊錄。

  • 選擇收件者 選擇壓降訊息的被通知者。

  • 網站程式更新 由網頁更新本網站的程式。


Adx powerweb
相量資料庫的資料表分類

資料表依性質區分成以下三種類型:

  • 參數表 記錄監測環境所需參數

  • 索引表 包含驟降紀錄及故障事故紀錄

  • 相量數據表 各條三相饋線的相量紀錄

SQL DB

針對以上各表本系統

提供線上備份及

還原的功能


Adx powerweb

相量資料庫的資料表備份

  • 以系統管理者身分登入

  • 在任一連網客戶端的網頁上進行備份工作

  • 可針對每一個資料表備份

  • 將資料表轉換成 zip 壓縮檔

  • 提供方便操控的人機介面

  • 以一日相量資料表為備份的基本時間單位

  • 以一組三相電壓或三相電流饋線為備份的基本線路單位

  • 可選擇一段時間和多個資料表連續備份


Adx powerweb

相量資料庫的資料表還原

  • 以系統管理者身分登入

  • 在任一連網客戶端的網頁上進行還原工作

  • 可針對每一個資料表還原

  • 將轉換過的 zip 壓縮檔還原成資料表

  • 提供方便操控的人機介面

  • 以一日相量資料表為還原的基本時間單位

  • 以一組三相電壓或三相電流饋線為還原的基本線路單位

  • 可選擇一段時間和多個資料表連續還原


Adx powerweb
相量數據資料表備份

  • 選擇儲存目錄

  • 選擇備份饋線群組

  • 選擇備份日期

  • 進行備份工作

相量數據表名:H_PHA_SS_FFFF_YYYYMMDD


Adx powerweb
相量數據表備份進行中

備份進行中,隨時可按中止鍵中斷備份工作。

一個完整的相量數據表經過壓縮後約佔20MB左右


Adx powerweb
相量數據表還原

  • 選擇還原目錄

  • 選擇還原饋線群組

  • 選擇還原日期

  • 進行還原工作


Email
手機 /Email 傳送壓降訊息 (機制)


Email1
Email傳送壓降訊息 (建立通訊錄)


Email2
Email傳送壓降訊息 (選擇收件者)


Email3
Email傳送壓降訊息 (內容)


Adx powerweb
e化的電壓驟降監測系統

  • GPS 同步相量紀錄入庫。

  • 電力事故的動態狀態與3周波一數據的穩態相量兩者同步紀錄。

  • 即時提供壓降訊息,包括網頁示警與發送email、與手機簡訊。

  • 24x7x365 全程記錄入庫、全年無休。

  • 具備統計分析功能、利於提供決策資訊。

  • 適用於單站或多站的監測環境。

  • 數據開放、上網瀏覽,將電力即時或歷史資訊移到您的面前。

  • 報表存圖、無紙作業,可插入Word, Excel ,Power Point等圖表中。

  • 電力專業軟體、功能強大、運行穩定、使用方便。


Adx powerweb
台電電力品質監測系統設備安裝地點

註:

ES 超高壓變電站

PS 一次變電站

SS 二次變電站

DS 配電變電站

  • 華亞科學園區

    • 樂善DS

  • 梅湖變電所

    • 梅湖PS

  • 龍潭工業區

    • 龍潭ES

  • 新竹工業區

    • 新工DS

  • 新竹科學園區

    • 新竹PS、龍秀PS、龍秀DS、龍松PS、龍松DS、龍山DS、龍明SS、頂園DS

  • 台中科學園區

    • 國安DS

  • 台南科學園區

    • 南科ES、南科PS、三竹DS、虎菁DS

  • 台南科技工業區

    • 南濱DS

  • 高雄科學園區

    • 路北ES、路北PS
