1. 了解铣床的分类。 2. 掌握铣刀的种类及用途。 3. 熟悉铣削方式及工作。 4. 了解铣床的相关附件的使用。

1. 了解铣床的分类。 2. 掌握铣刀的种类及用途。 3. 熟悉铣削方式及工作。 4. 了解铣床的相关附件的使用。 6.4 铣床任务书 ● 铣床的种类 ● 铣刀的种类 ● 铣削方式本节重点

一、铣床的种类 • 卧式铣床 • 卧式铣床又称普通铣床，由底座、立柱、床身、床鞍、工作台、横梁及驱动机构七大部分组成，工件装在工作台上，可作纵向、横向与升降的移动。

2. 立式铣床 • 立式铣床，其结构与卧式铣床相似，工作台也有三方向的运动，最大的不同在于其主轴垂直于工作台面。切削时大都使用端铣刀或面铣刀，可铣削平面、侧面、凹槽、斜面、钻削、镗孔及铰孔等加工。 • 立式铣床是目前机械加工厂最常用的铣床。

3. 万能铣床 万能铣床的外表与卧式铣床极为相似，但其工作台可在床鞍上回转，回转的角度范围为±45°。配合分度头的运用，可作各种螺旋槽的切削，例如，钻头、螺旋铣刀及螺旋齿轮等的加工。 4. 龙门刨铣床

二、铣刀的种类 铣刀依外形及功能的分类具体见表：

铣刀的种类（续）

三、铣削方式及工作 • 铣削方式 • 铣削时，根据铣刀回转方向与工件进给方向的相对关，可分为与顺铣法与逆铣法两种。

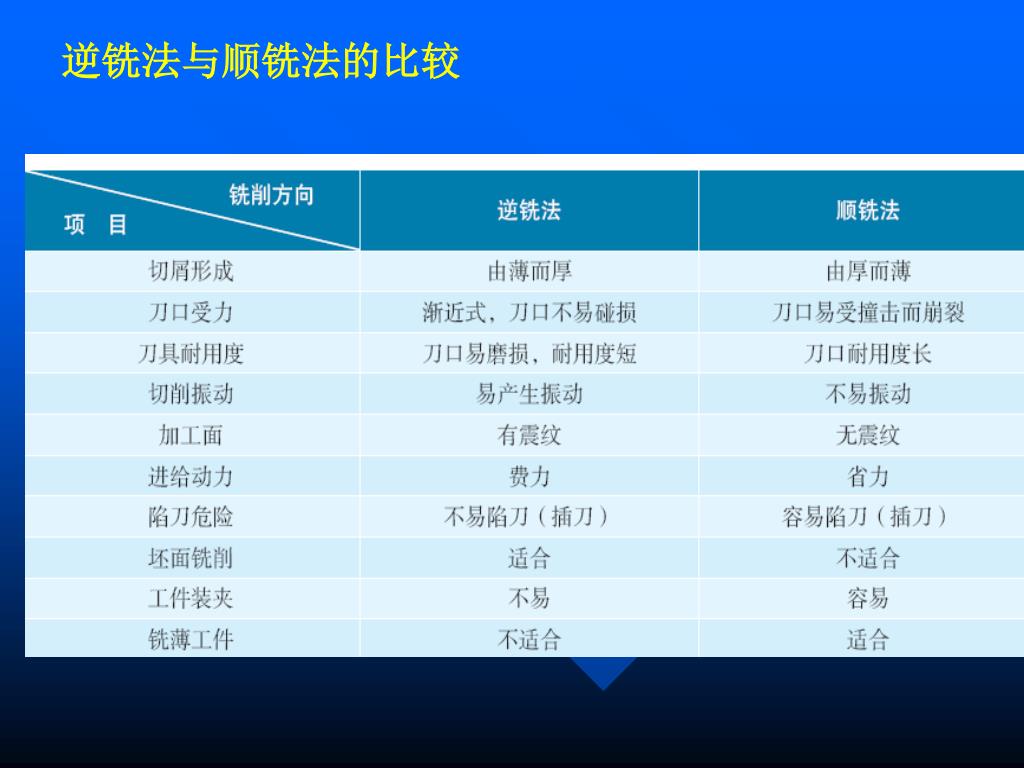

逆铣法与顺铣法的比较

2. 铣削操作 （1）平铣　将圆柱铣刀装在卧式铣床的主轴上，铣削工件的平面。选择圆柱铣刀时，铣刀的长度应比工件略大，而直径略小。粗铣选用齿数少的铣刀，有较大的容屑空间；精铣则选用齿数多的铣刀。

（2）骑铣 又称为跨铣，是利用两片三面刃铣刀，同时铣削两平行侧面的工作。

（3）排铣 又称为群铣，是将两片或两片以上的铣刀装在同一铣刀轴上，将工件的成形面一次铣成。

四、铣床附件 1.平口虎钳机床用平口虎钳有普通型和可倾型两种。安装时，以工作台面上的T 型槽定位，用于形状简单的中小型工件。常用普通型机床用平口虎钳的规格有 100 mm、125 mm、160 mm、200 mm、250 mm 等多种。

2. 回转工作台 回转工作台有机动回转工作台和手动回转工作台。该附件能辅助铣床完成中小型零件的圆弧表面和分度加工。常用规格有 250 mm、320 mm、400 mm 和 500 mm 等多种。

3. 万能分度头 将分度头固定在铣床的纵向工作台上可将工件安装成需要的角度、分度和铣螺旋槽时连续地转动工件等。常用规格有 250 mm、320 mm、400 mm 和 500 mm 等多种。

4. 万能铣头 万能铣头主要用来扩大卧式铣床的工作范围。铣头的壳体能在两个互相垂直的平面内回转360°，可使铣头主轴与工作台台面成任何角度，进行立式铣床所能完成的各种工作。

1. 了解铣床的分类。 2. 掌握铣刀的种类及用途。 3. 熟悉铣削方式及工作。 4. 了解铣床的相关附件的使用 。
