1. Всё, что мы не потратили, мы заработали! Энергосберегающие технологии в инженерных решениях современных зданий. Торгово-развлекательный комплекс «Фериде плаза». Демьяненко Е. П.

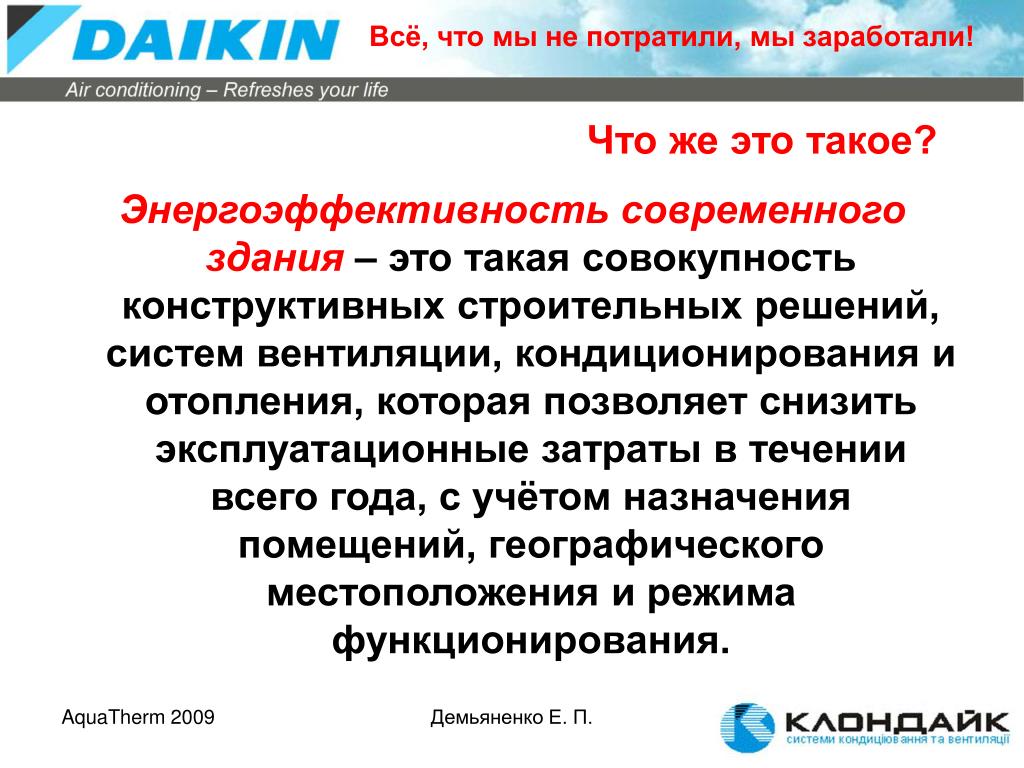

2. Всё, что мы не потратили, мы заработали! Что же это такое? Энергоэффективность современного здания – это такая совокупность конструктивных строительных решений, систем вентиляции, кондиционирования и отопления, которая позволяет снизить эксплуатационные затраты в течении всего года, с учётом назначения помещений, географического местоположения и режима функционирования. Демьяненко Е. П.

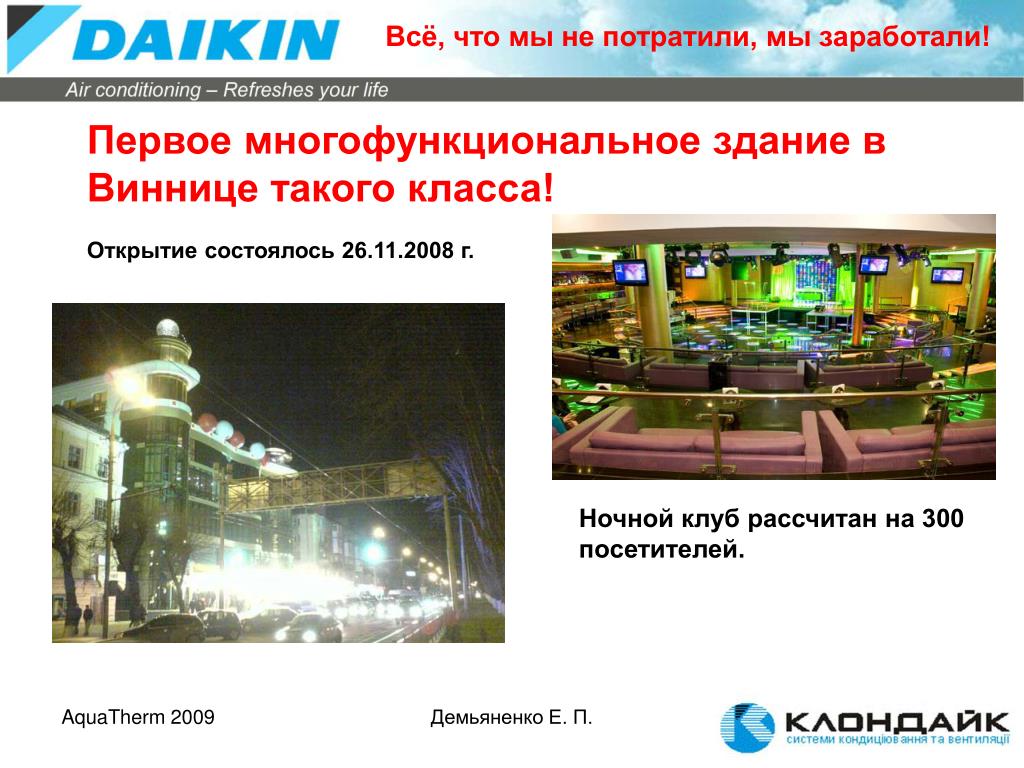

3. Всё, что мы не потратили, мы заработали! Первое многофункциональное здание в Виннице такого класса! Открытие состоялось 26.11.2008 г. Ночной клуб рассчитан на 300 посетителей. Демьяненко Е. П.

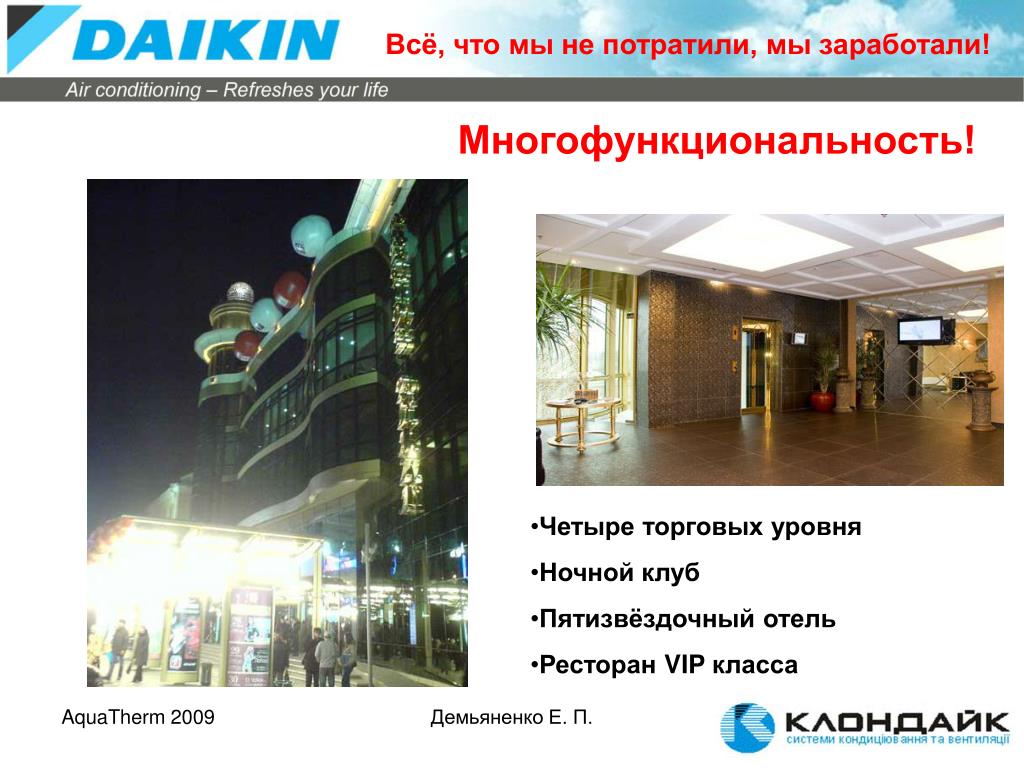

4. Всё, что мы не потратили, мы заработали! Многофункциональность! • Четыре торговых уровня • Ночной клуб • Пятизвёздочный отель • Ресторан VIP класса Демьяненко Е. П.

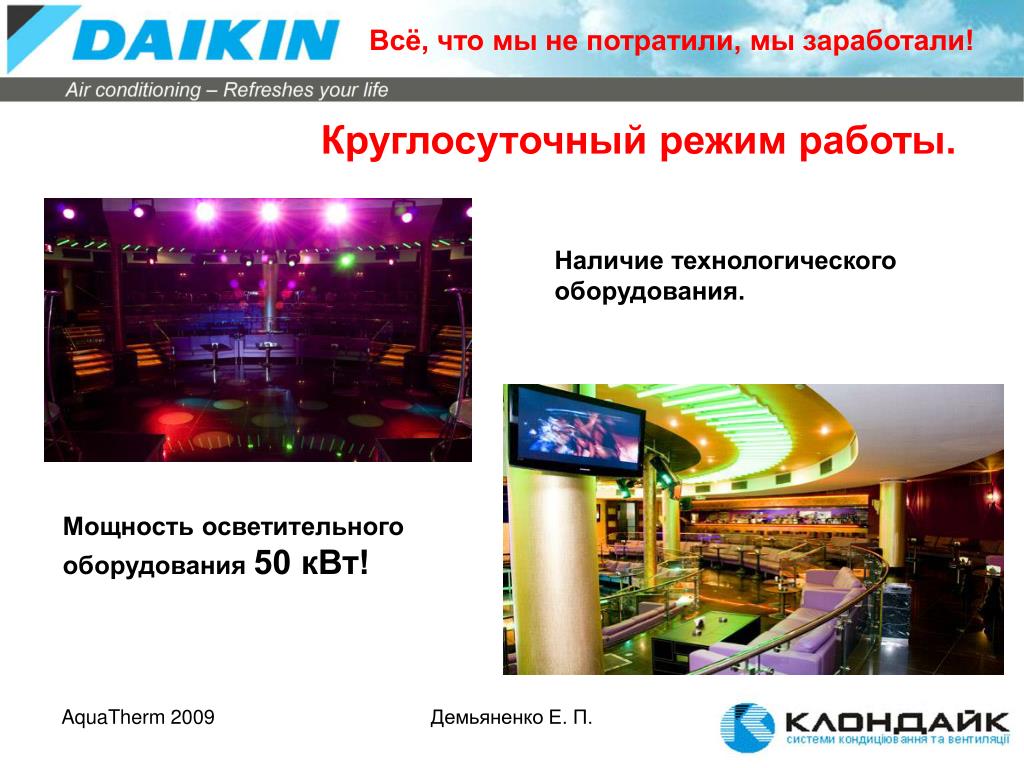

5. Всё, что мы не потратили, мы заработали! Круглосуточный режим работы. Наличие технологического оборудования. Мощность осветительного оборудования 50 кВт! Демьяненко Е. П.

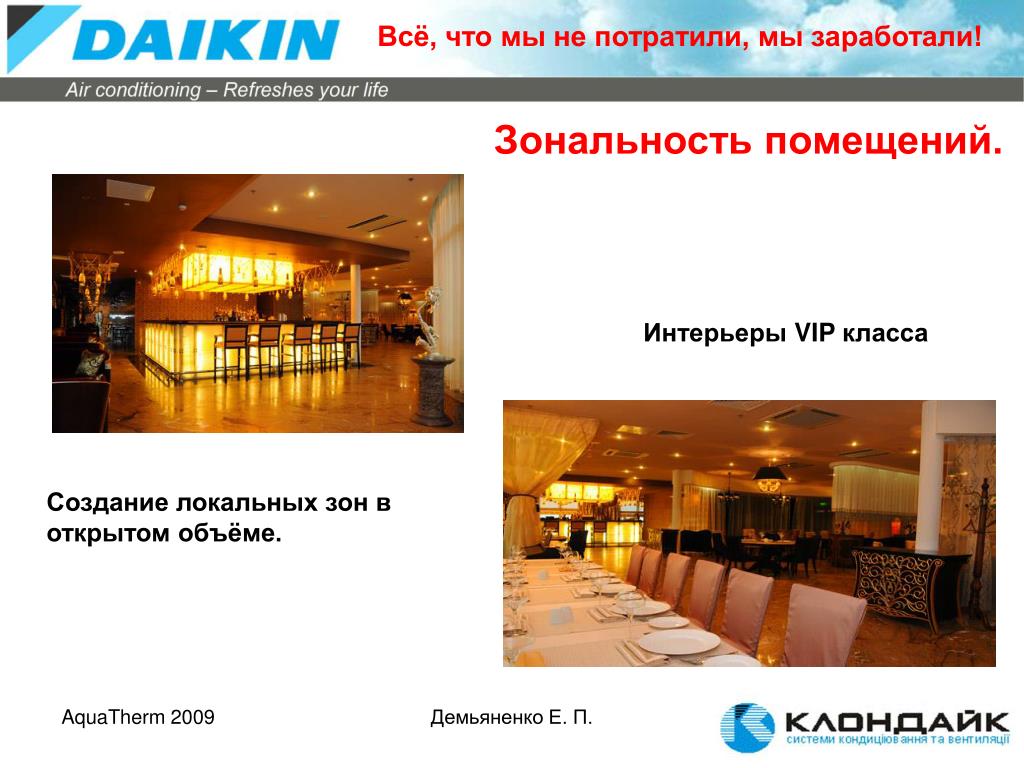

6. Всё, что мы не потратили, мы заработали! Зональность помещений. Интерьеры VIP класса Создание локальных зон в открытом объёме. Демьяненко Е. П.

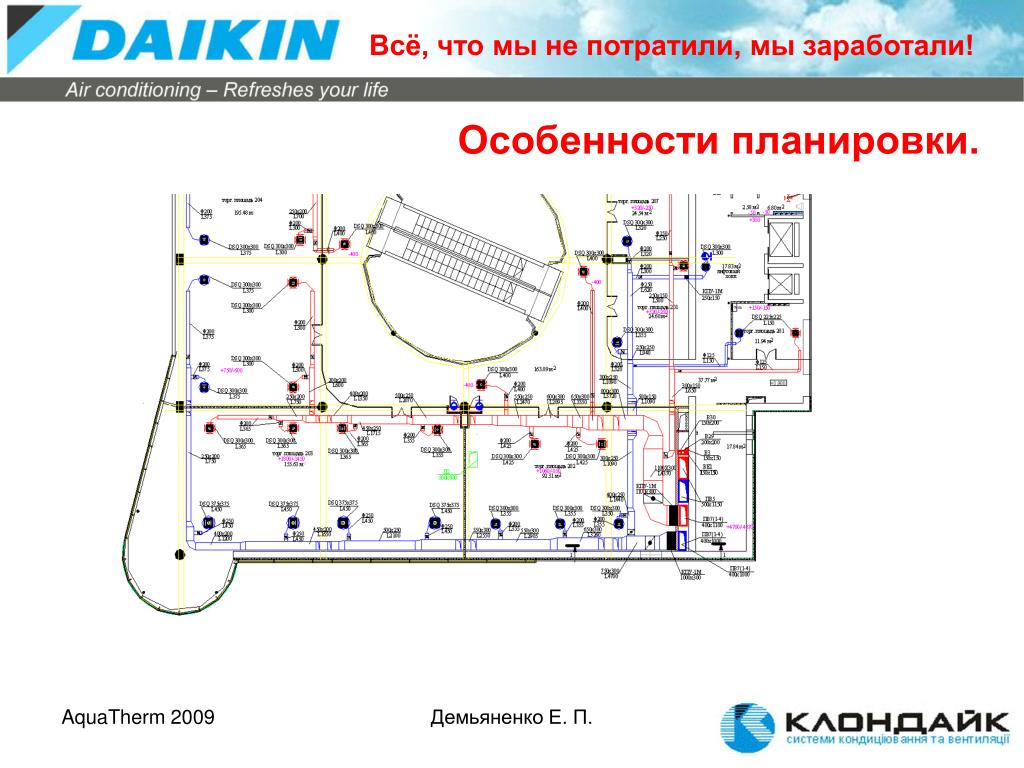

7. Всё, что мы не потратили, мы заработали! Особенности планировки. Демьяненко Е. П.

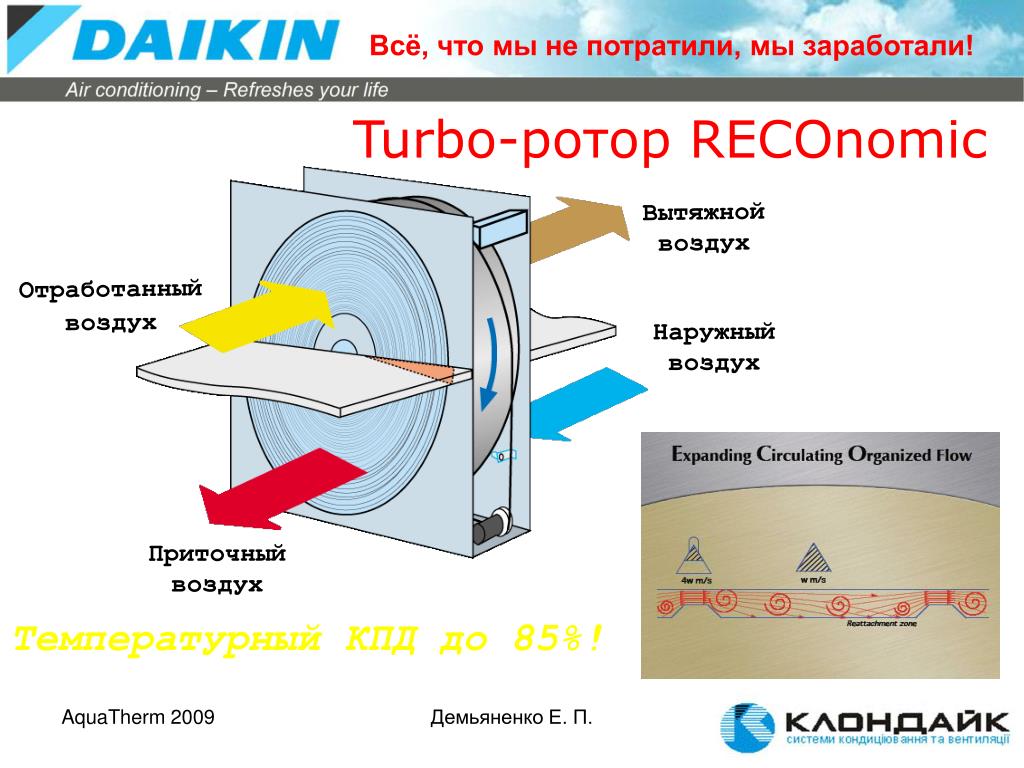

8. Всё, что мы не потратили, мы заработали! Turbo-ротор RECOnomic Вытяжной воздух Отработанный воздух Наружный воздух Приточный воздух Температурный КПД до 85%! Демьяненко Е. П.

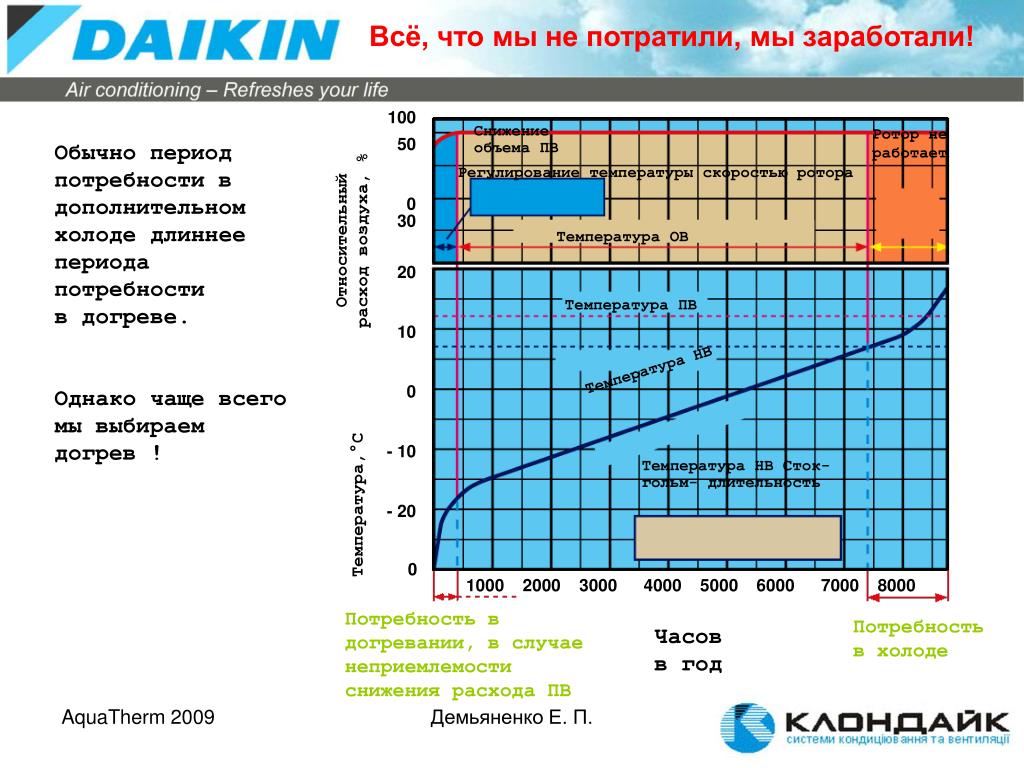

9. Всё, что мы не потратили, мы заработали! 100 Снижение объема ПВ Ротор не работает 50 Обычно период потребности в дополнительном холоде длиннее периода потребности в догреве. Однако чаще всего мы выбираем догрев ! Регулирование температуры скоростью ротора 0 30 Относительный расход воздуха, % Температура ОВ 20 Температура ПВ 10 Температура НВ 0 - 10 Температура НВ Сток- гольм- длительность Температура,°С - 20 0 1000 2000 3000 4000 5000 6000 7000 8000 Потребность в догревании, в случае неприемлемости снижения расхода ПВ Потребность в холоде Часов в год Демьяненко Е. П.

10. Всё, что мы не потратили, мы заработали! Минимальное снижение объёма притока. 0 0% 5% 0% ОВ = 22 °C -10 10% 5% Температура наружного воздуха, °C ПВ = 18 °C 15% 10% ПВ = 17 °C -20 20% 15% 25% 20% -30 200 250 300 350 400 450 500 Расход приточного воздуха, л/с Демьяненко Е. П.

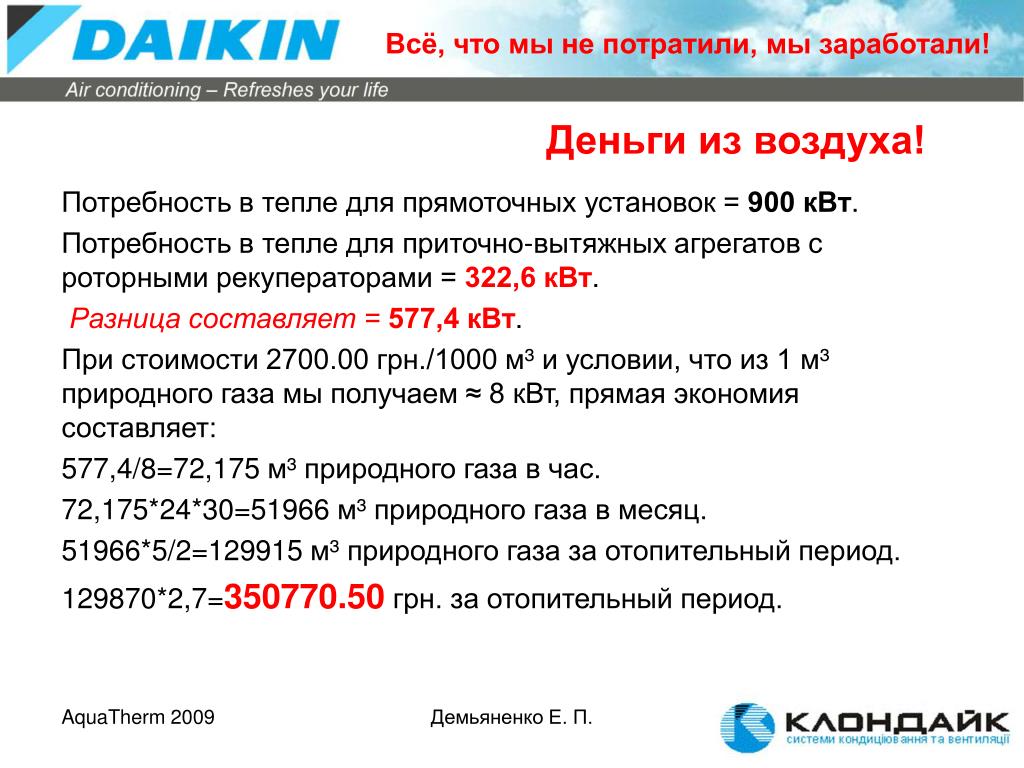

11. Всё, что мы не потратили, мы заработали! Деньги из воздуха! Потребность в тепле для прямоточных установок = 900 кВт. Потребность в тепле для приточно-вытяжных агрегатов с роторными рекуператорами = 322,6 кВт. Разница составляет =577,4 кВт. При стоимости 2700.00 грн./1000 м³ и условии, что из 1 м³ природного газа мы получаем ≈ 8 кВт, прямая экономия составляет: 577,4/8=72,175 м³ природного газа в час. 72,175*24*30=51966 м³ природного газа в месяц. 51966*5/2=129915 м³ природного газа за отопительный период. 129870*2,7=350770.50 грн. за отопительный период. Демьяненко Е. П.

12. С применением Демьяненко Е. П.

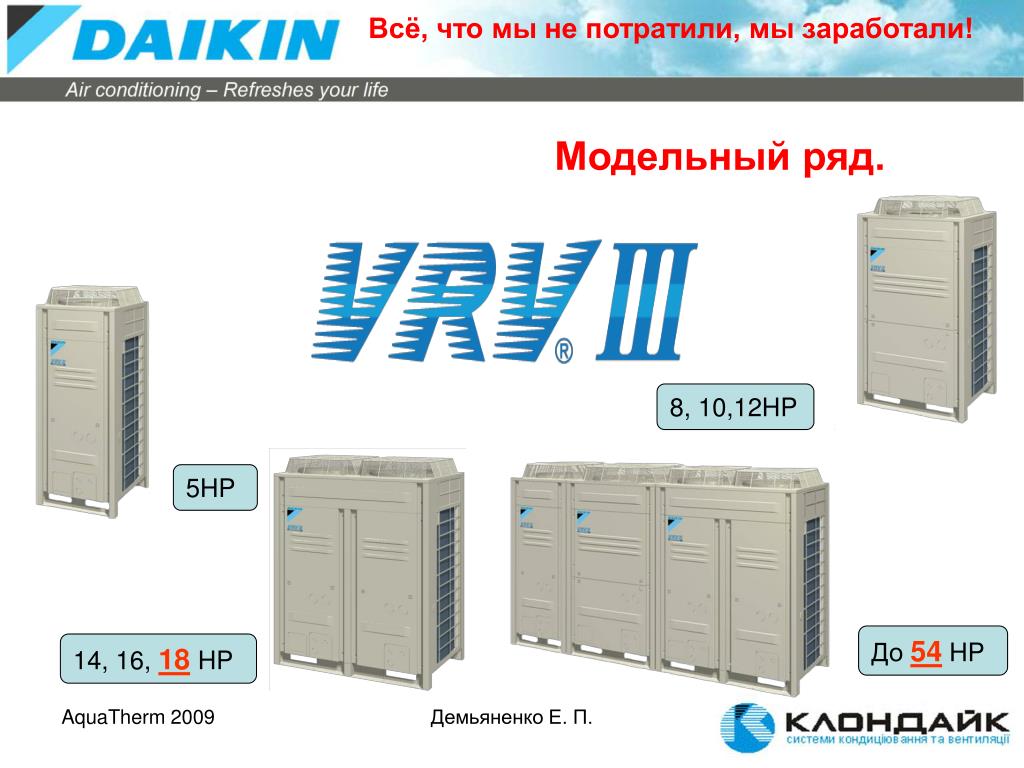

13. Всё, что мы не потратили, мы заработали! Модельный ряд. 8, 10,12HP 5HP До 54HP 14, 16, 18HP Демьяненко Е. П.

14. Всё, что мы не потратили, мы заработали! Внутренние блоки. 13 типов 72 модели (от 2 до 25 кВт) Демьяненко Е. П.

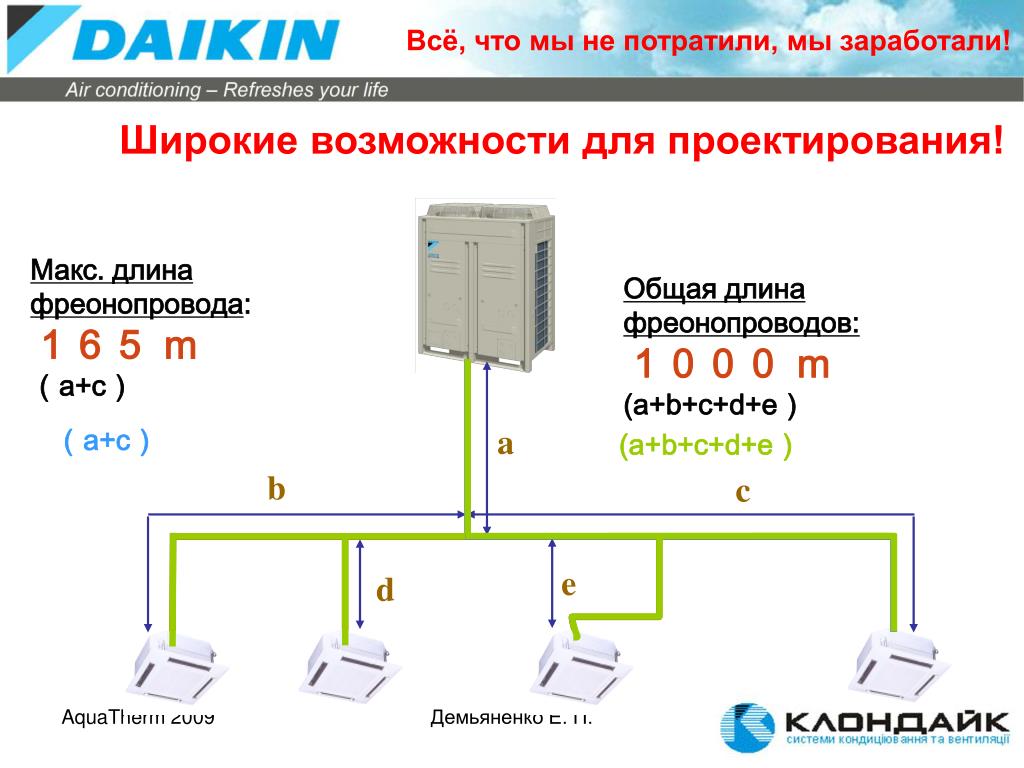

15. （a+c） (a+b+c+d+e） Всё, что мы не потратили, мы заработали! Широкие возможности для проектирования! Макс. длина фреонопровода: １６５ ｍ （a+c） Общая длина фреонопроводов: １０００ ｍ(a+b+c+d+e） a b c e d Демьяненко Е. П.

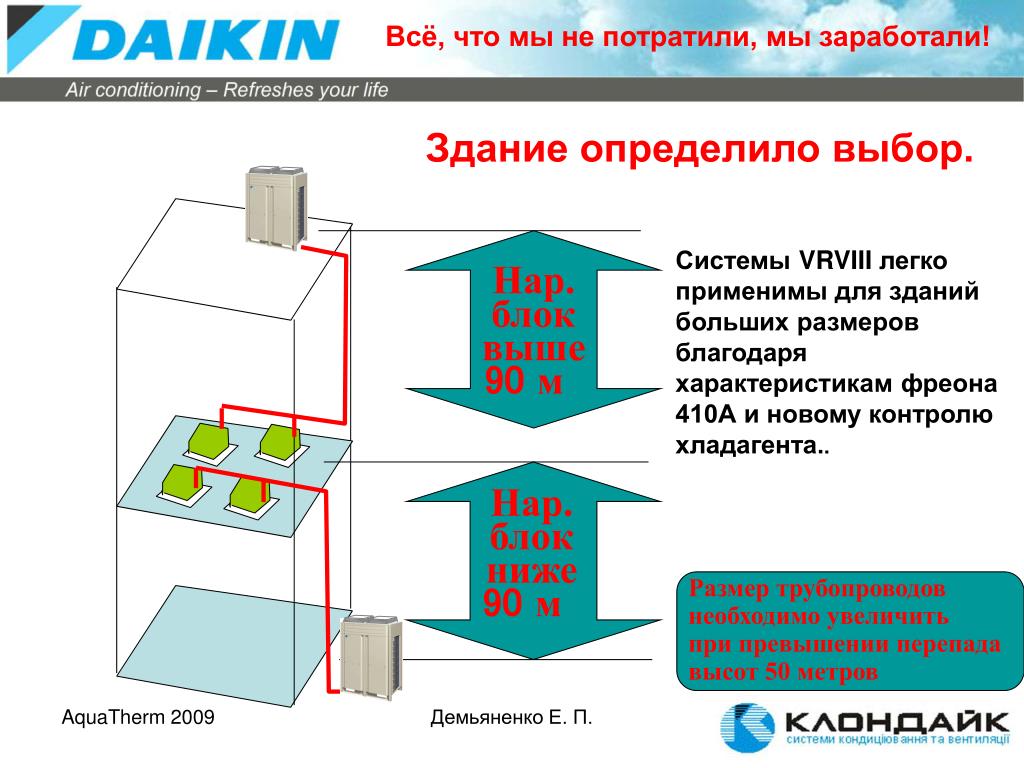

16. Всё, что мы не потратили, мы заработали! Здание определило выбор. Системы VRVIII легко применимы для зданий больших размеров благодаря характеристикам фреона 410А и новому контролю хладагента.. Нар. блок выше 90 м Нар. блок ниже 90 м Размер трубопроводов необходимо увеличить при превышении перепада высот 50 метров Демьяненко Е. П.

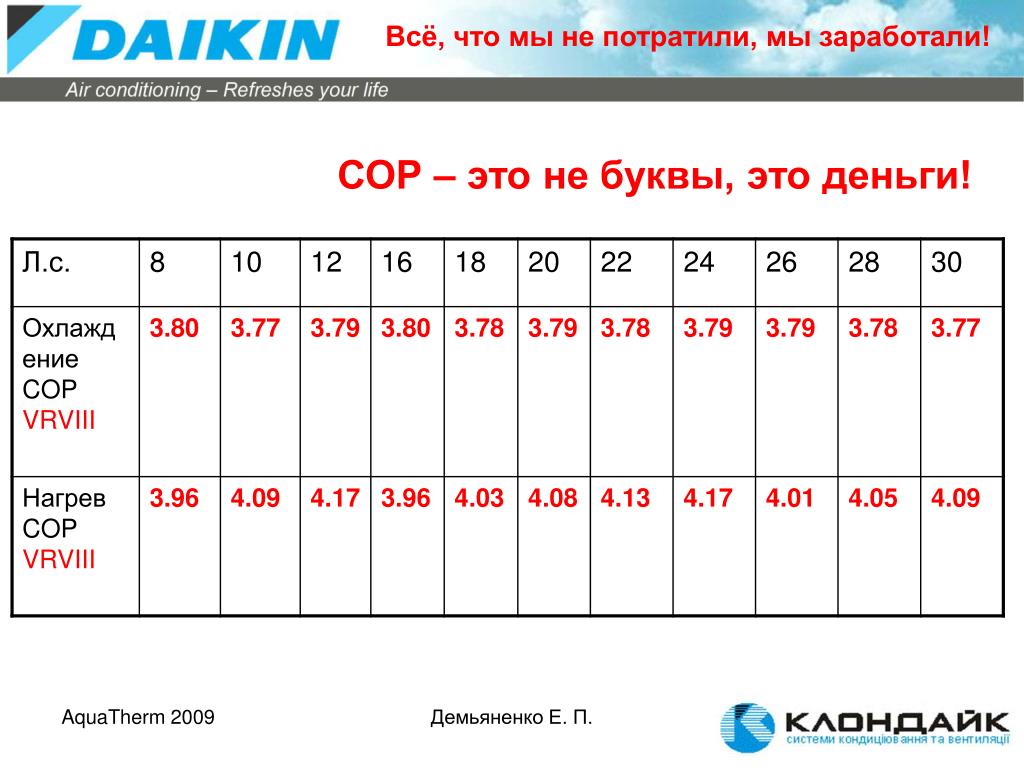

17. Всё, что мы не потратили, мы заработали! СОР – это не буквы, это деньги! Демьяненко Е. П.

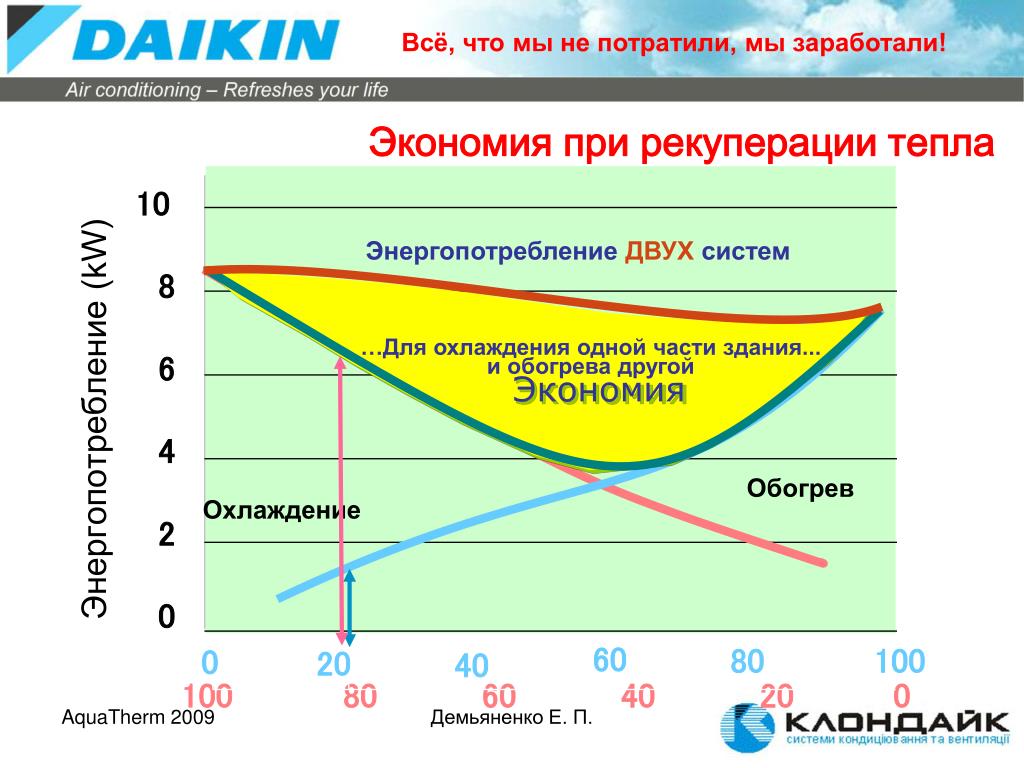

18. 10 8 6 Экономия Энергопотребление (kW) 4 2 0 60 80 100 0 20 40 100 80 60 40 20 0 Всё, что мы не потратили, мы заработали! Экономия при рекуперации тепла Энергопотребление ДВУХ систем Однасистема с рекуперацией тепла …Для охлаждения одной части здания... и обогрева другой Обогрев Охлаждение Демьяненко Е. П.

19. Всё, что мы не потратили, мы заработали! EWTP-MBYNN Воздушное охлаждениеУтилизация теплоты Демьяненко Е. П.

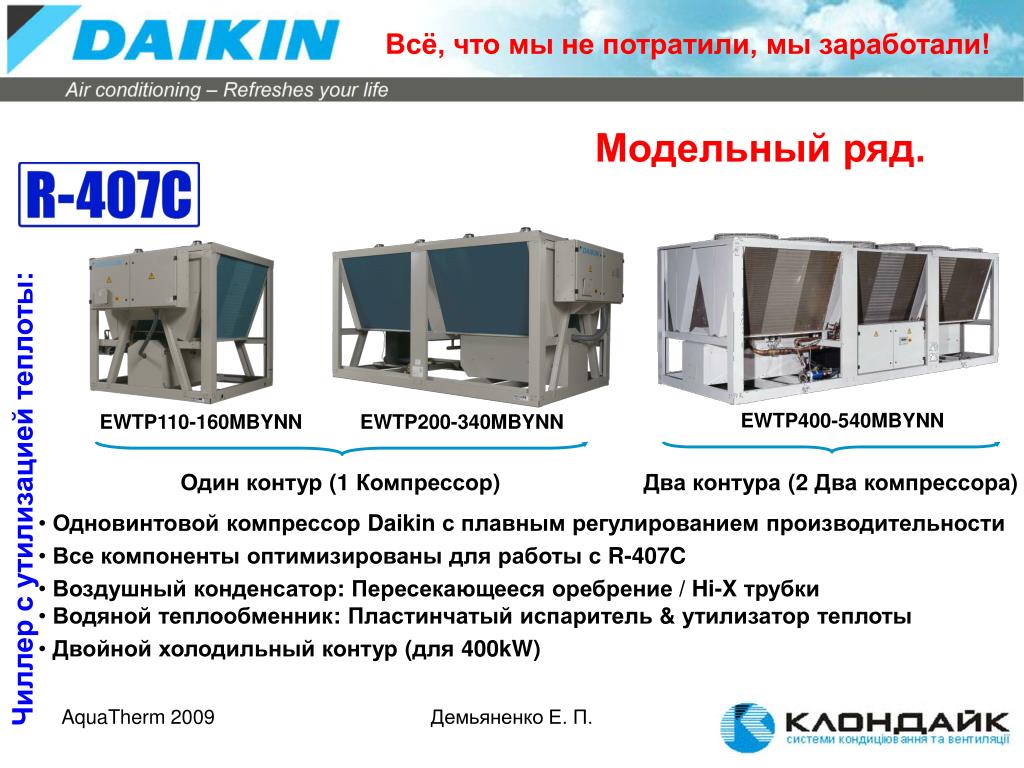

20. Один контур (1 Компрессор) Два контура (2 Два компрессора) Всё, что мы не потратили, мы заработали! Модельный ряд. Чиллер с утилизацией теплоты: EWTP400-540MBYNN EWTP110-160MBYNN EWTP200-340MBYNN • Одновинтовой компрессор Daikin с плавным регулированием производительности • Все компоненты оптимизированы для работы с R-407C • Воздушный конденсатор: Пересекающееся оребрение / Hi-X трубки • Водяной теплообменник: Пластинчатый испаритель & утилизатор теплоты • Двойной холодильный контур (для 400kW) Демьяненко Е. П.

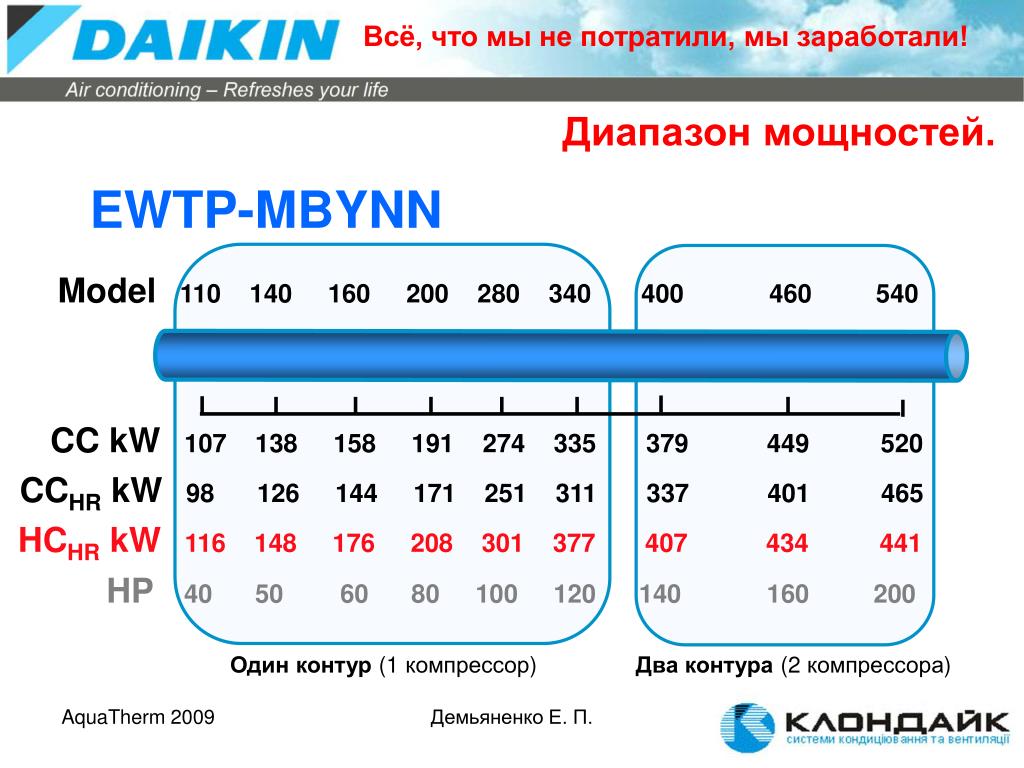

21. Всё, что мы не потратили, мы заработали! Диапазон мощностей. EWTP-MBYNN Model 110 140 160 200 280 340 400 460 540 CC kW 107 138 158 191 274 335 379 449 520 CCHR kW 98 126 144 171 251 311 337 401 465 HCHR kW 116 148 176 208 301 377 407 434 441 HP 40 50 60 80 100 120 140 160 200 Один контур (1 компрессор) Два контура(2 компрессора) Демьяненко Е. П.

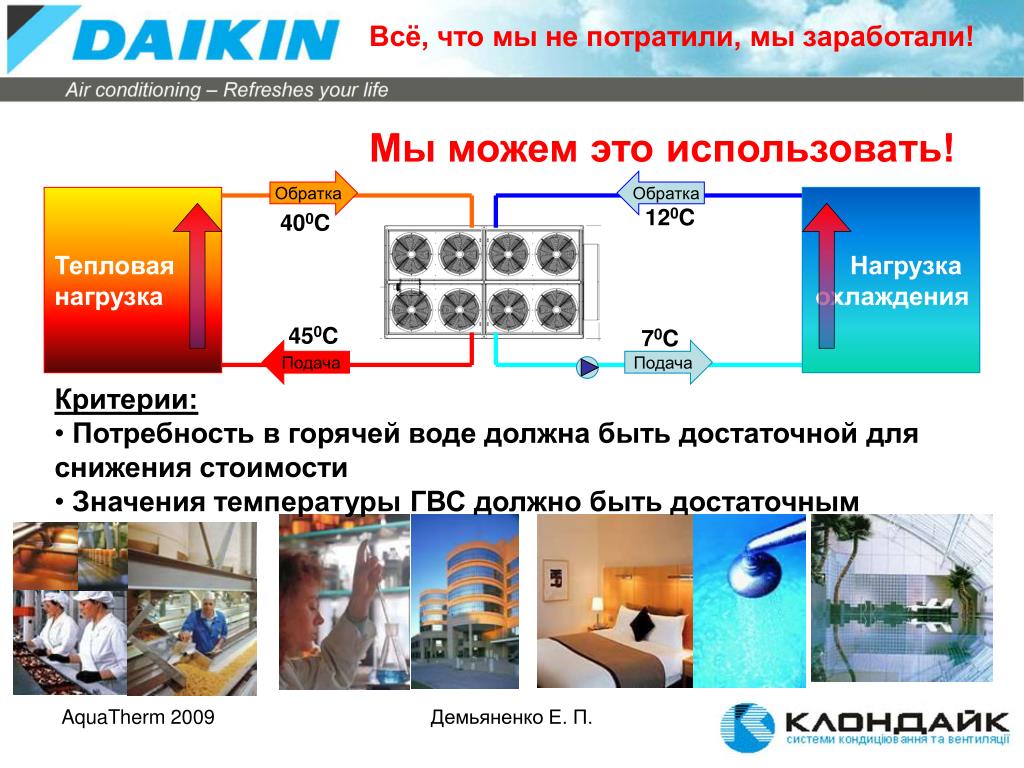

22. Всё, что мы не потратили, мы заработали! Обратка Обратка Тепловая нагрузка Нагрузка охлаждения 120C 400C 450C 70C Подача Подача Мы можем это использовать! • Критерии: • Потребность в горячей воде должна быть достаточной для снижения стоимости • Значения температуры ГВС должно быть достаточным Демьяненко Е. П.

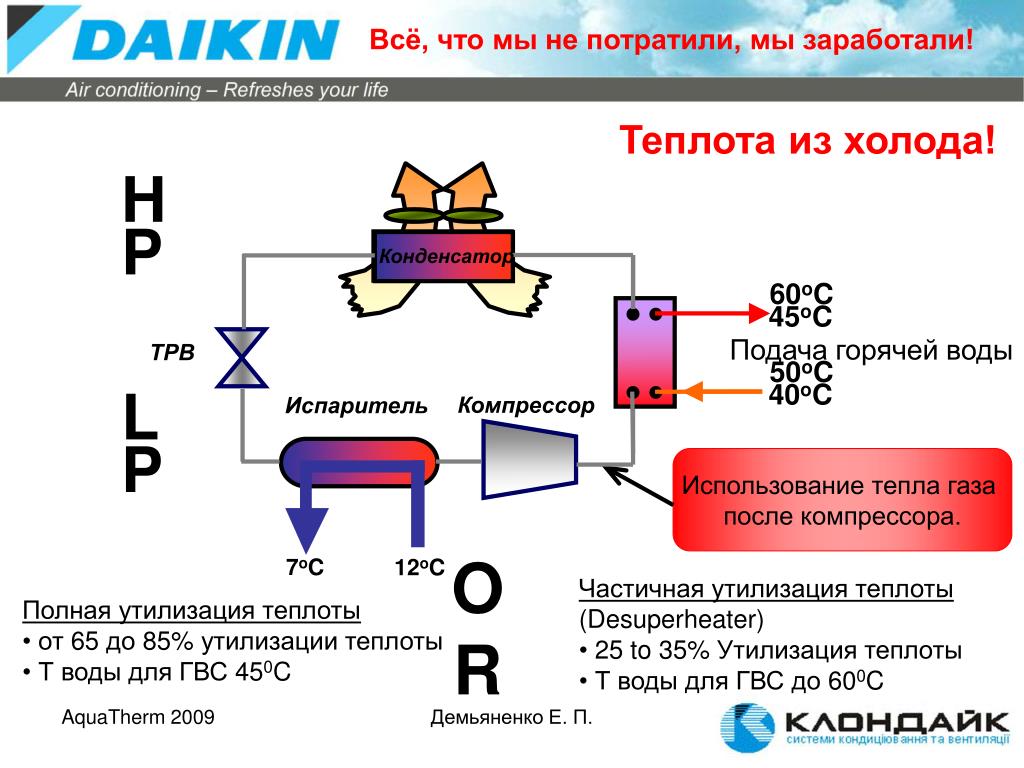

23. Конденсатор H P 45oC 60oC Подача горячей воды ТРВ 40oC 50oC Компрессор Испаритель Использование тепла газа после компрессора. L P 7oC 12oC • Частичная утилизация теплоты • (Desuperheater) • 25 to 35% Утилизация теплоты • Т воды для ГВСдо 600C Всё, что мы не потратили, мы заработали! Теплота из холода! • Полная утилизация теплоты • от 65 до 85% утилизации теплоты • Т воды для ГВС 450C OR Демьяненко Е. П.

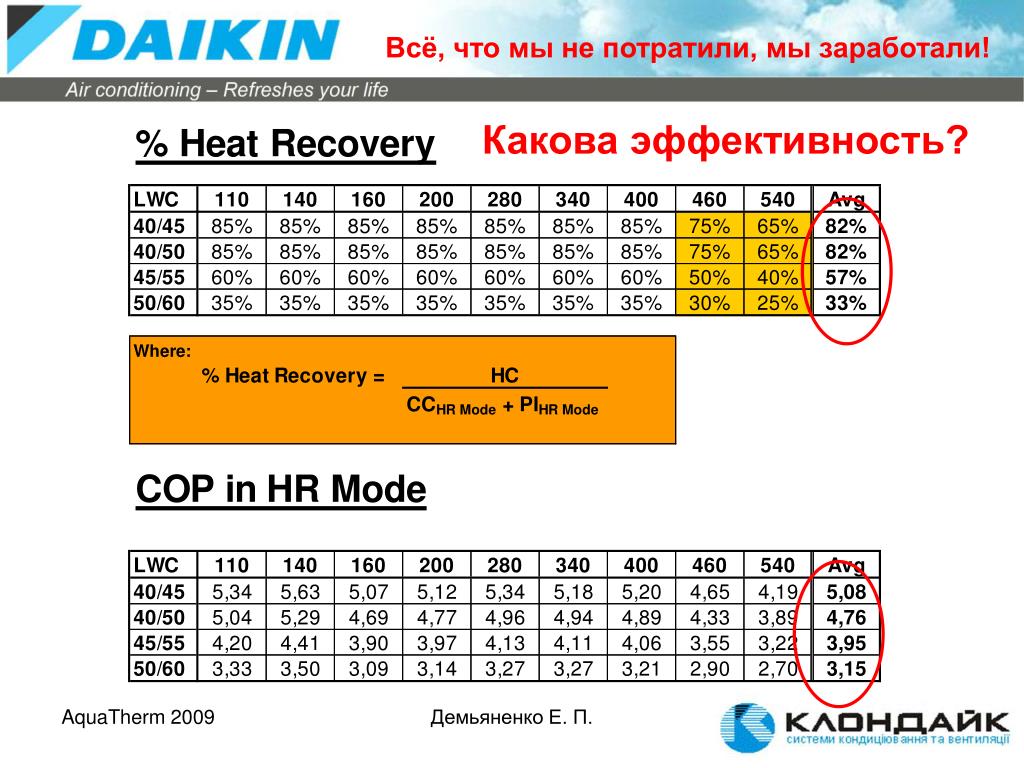

24. Всё, что мы не потратили, мы заработали! Какова эффективность? Демьяненко Е. П.

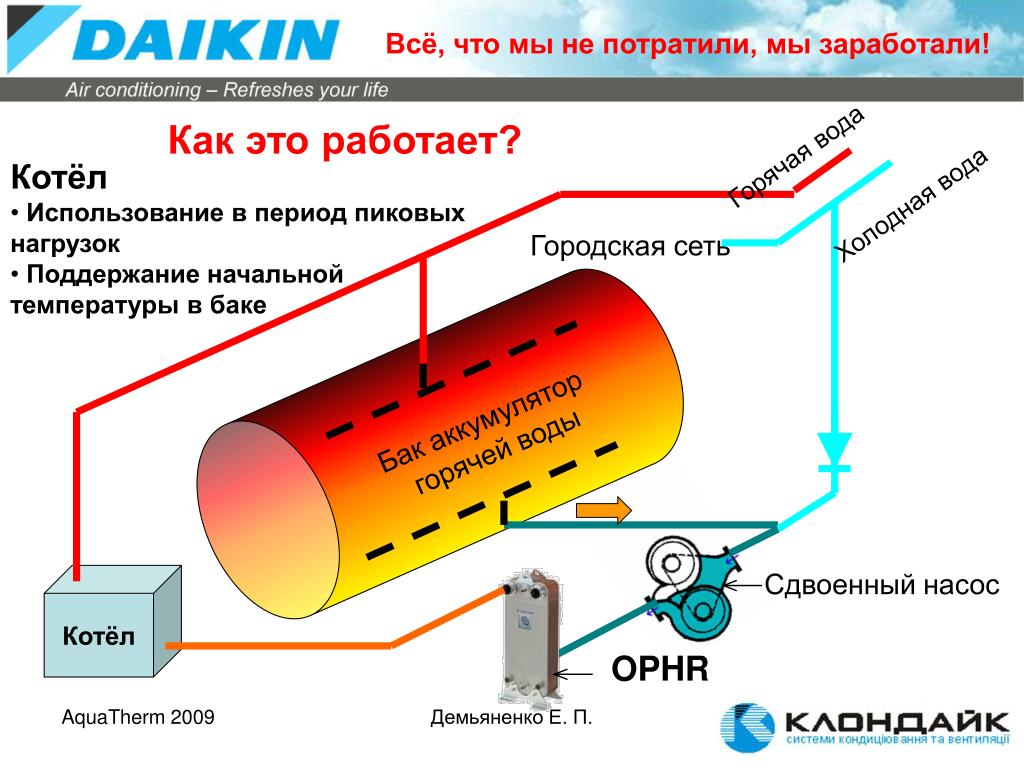

25. Всё, что мы не потратили, мы заработали! Как это работает? Горячая вода • Котёл • Использование в период пиковых нагрузок • Поддержание начальной температуры в баке Холодная вода Городская сеть Бак аккумулятор горячей воды Сдвоенный насос Котёл OPHR Демьяненко Е. П.

26. Обратная связь Дополнительный источник нагрева OR Газ, Мазут, … Электро Всё, что мы не потратили, мы заработали! Самоадаптирующееся управление! Дистанционное изменение режима Активен / Неактивен PCO² Контраллер Утилизация теплоты Датчик температуры L N A1 A2 Включение насоса Насос Охлаждение Нагрузка Демьяненко Е. П.

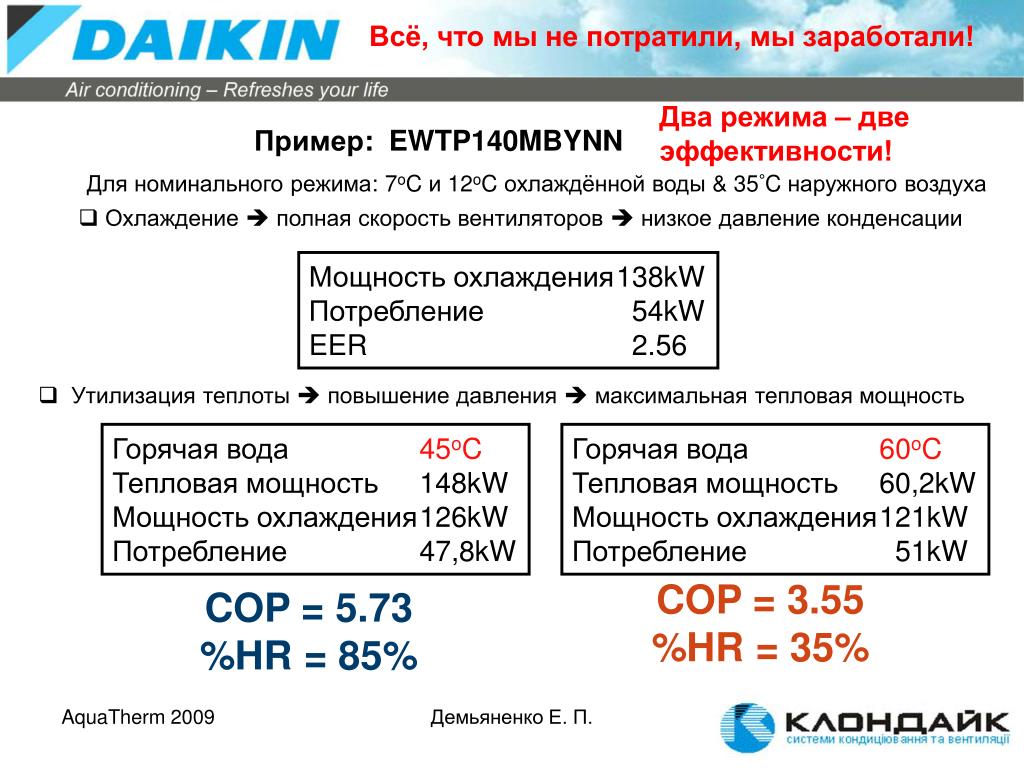

27. Всё, что мы не потратили, мы заработали! Пример: EWTP140MBYNN Для номинального режима: 7oC и 12oC охлаждённой воды & 35°C наружного воздуха • Охлаждение полная скорость вентиляторов низкое давление конденсации Мощность охлаждения 138kW Потребление 54kW EER 2.56 • Утилизация теплоты повышение давлениямаксимальная тепловая мощность Горячая вода45oC Тепловая мощность 148kW Мощность охлаждения 126kW Потребление 47,8kW Горячая вода60oC Тепловая мощность 60,2kW Мощность охлаждения 121kW Потребление 51kW Два режима – две эффективности! COP = 3.55 %HR = 35% COP = 5.73 %HR = 85% Демьяненко Е. П.

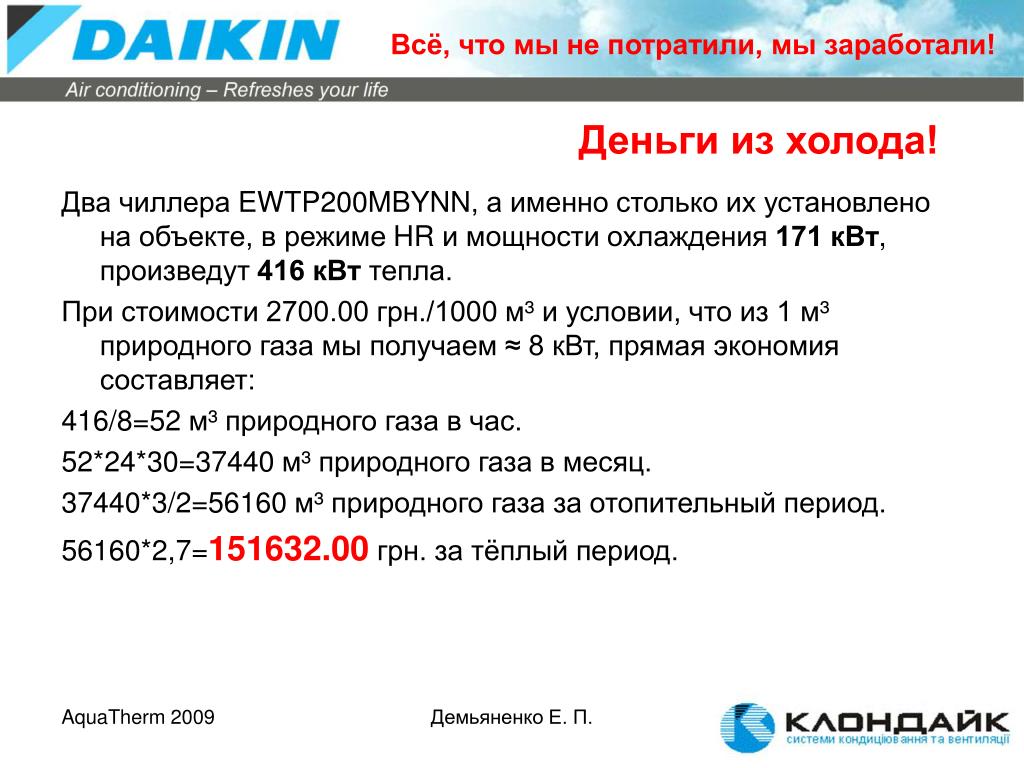

28. Всё, что мы не потратили, мы заработали! Деньги из холода! Два чиллера EWTP200MBYNN, а именно столько их установлено на объекте, в режиме HR и мощности охлаждения 171 кВт, произведут 416 кВт тепла. При стоимости 2700.00 грн./1000 м³ и условии, что из 1 м³ природного газа мы получаем ≈ 8 кВт, прямая экономия составляет: 416/8=52 м³ природного газа в час. 52*24*30=37440 м³ природного газа в месяц. 37440*3/2=56160 м³ природного газа за отопительный период. 56160*2,7=151632.00 грн. за тёплый период. Демьяненко Е. П.

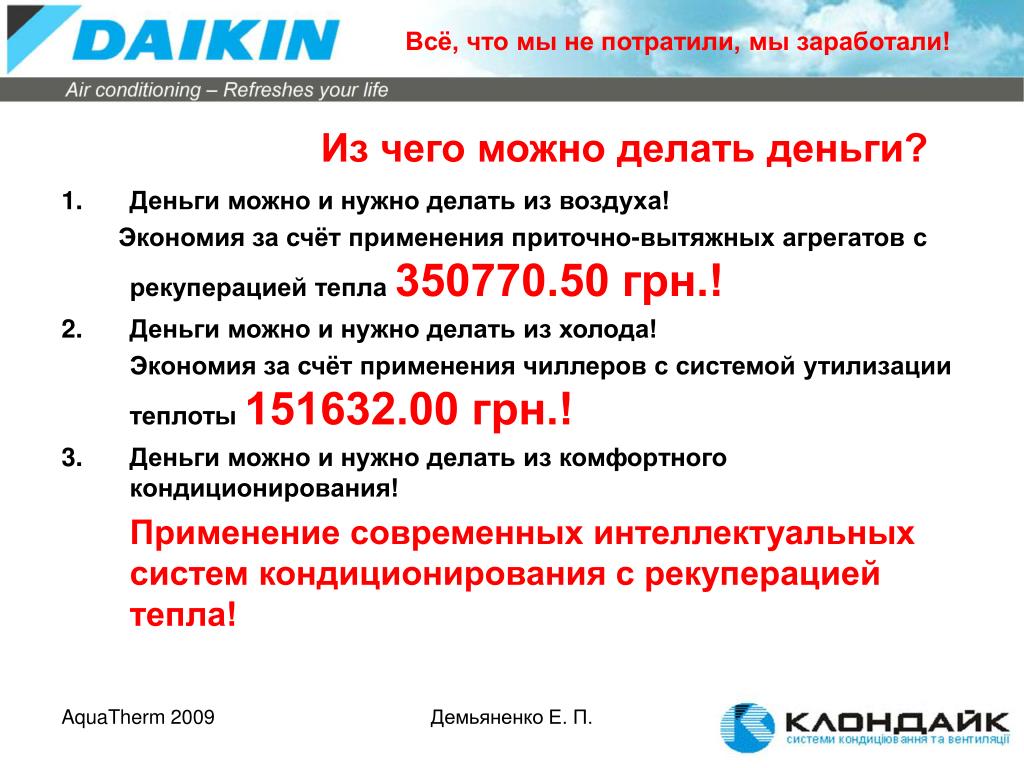

29. Всё, что мы не потратили, мы заработали! Из чего можно делать деньги? • Деньги можно и нужно делать из воздуха! Экономия за счёт применения приточно-вытяжных агрегатов с рекуперацией тепла350770.50 грн.! • Деньги можно и нужно делать из холода! Экономия за счёт применения чиллеров с системой утилизации теплоты 151632.00 грн.! • Деньги можно и нужно делать из комфортного кондиционирования! Применение современных интеллектуальных систем кондиционирования с рекуперацией тепла! Демьяненко Е. П.

30. Всё, что мы не потратили, мы заработали! Что же для этого необходимо? • Внимательно изучать все данные о строящемся объекте! • Географическое и территориальное местоположение. • Функциональное назначение помещений. • Режим функционирования. • Планировочно - пространственные решения. • Предлагать самые современные системы вентиляции, кондиционирования и отопления, не боясь испугать заказчика высокими, на первый взгляд, инвестиционными затратами. • Предлагать заказчику комплексное решение, не ограничиваясь своей узкой специализацией. И самое главное! Неустанно, день за днём, совершенствовать свои знания, так как они являются фундаментом для опыта! Не стремись быть первым, или главным! Будь лучшим! Демьяненко Е. П.

31. Спасибо за внимание! Демьяненко Е. П.
