ЕЛЕКТРОТЕХНИЧКИ МАТЕРИЈАЛИ И ИНСТАЛАЦИЈЕ

1. ЕЛЕКТРОТЕХНИЧКИ МАТЕРИЈАЛИ И ИНСТАЛАЦИЈЕ

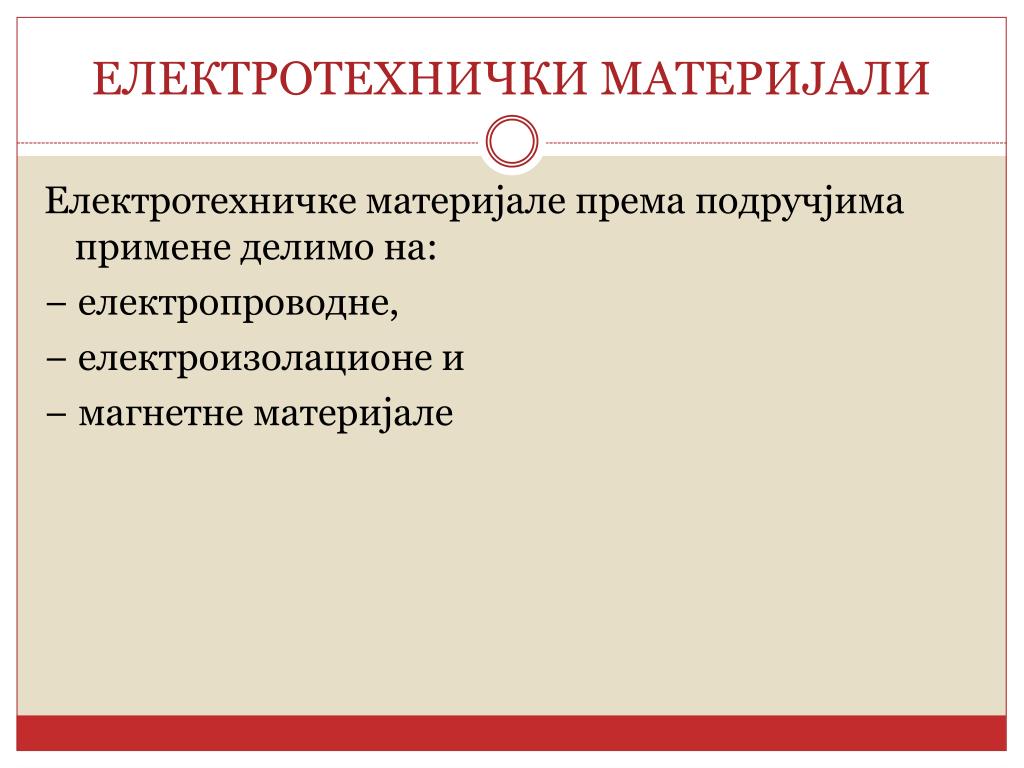

2. ЕЛЕКТРОТЕХНИЧКИ МАТЕРИЈАЛИ Електротехничке материјале према подручјима примене делимо на: − електропроводне, − електроизолационе и − магнетне материјале

3. ЕЛЕКТРОПРОВОДНИМАТЕРИЈАЛИ Електропроводни материјали имају способност да проводе електричну струју. Делимо их на: материјале за проводнике, материјале за електричне отпорнике, материјале за контакте, материјале за нити осигурача, материјале за лемљење.

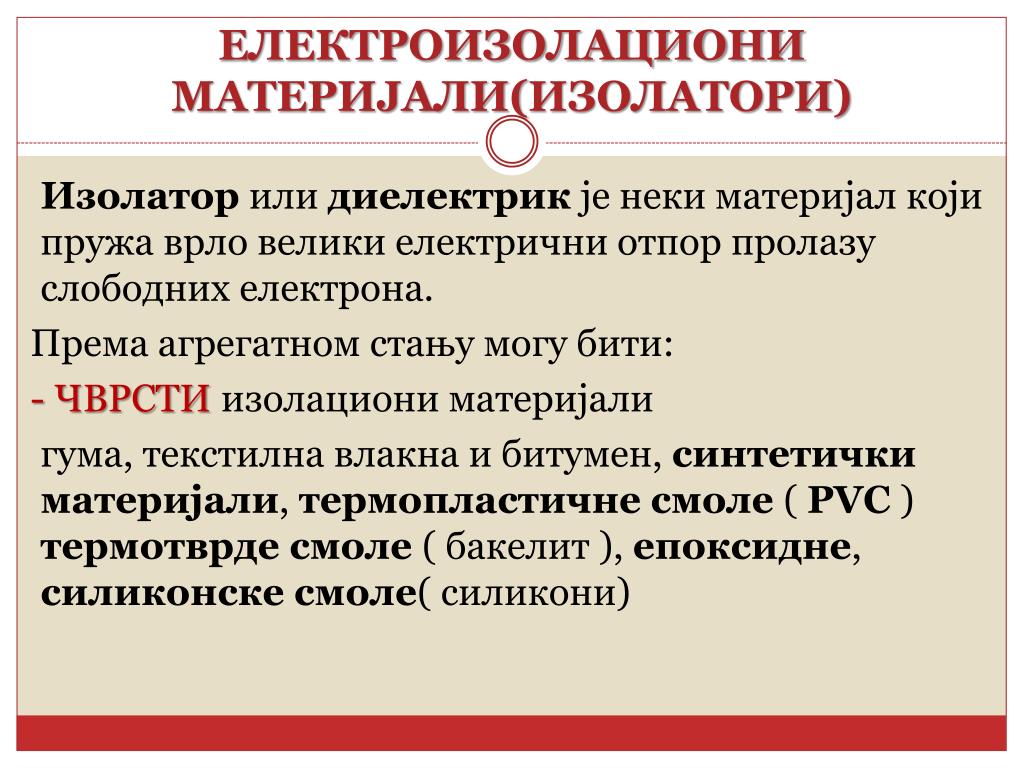

4. ЕЛЕКТРОИЗОЛАЦИОНИМАТЕРИЈАЛИ(ИЗОЛАТОРИ)ЕЛЕКТРОИЗОЛАЦИОНИМАТЕРИЈАЛИ(ИЗОЛАТОРИ) Изолаторили диелектрик је неки материјал који пружа врло велики електрични отпор пролазу слободних електрона. Према агрегатном стању могу бити: - чврстиизолациони материјали гума, текстилна влакна и битумен, синтетички материјали, термопластичне смоле ( PVC ) термотврде смоле ( бакелит ), епоксидне, силиконске смоле( силикони)

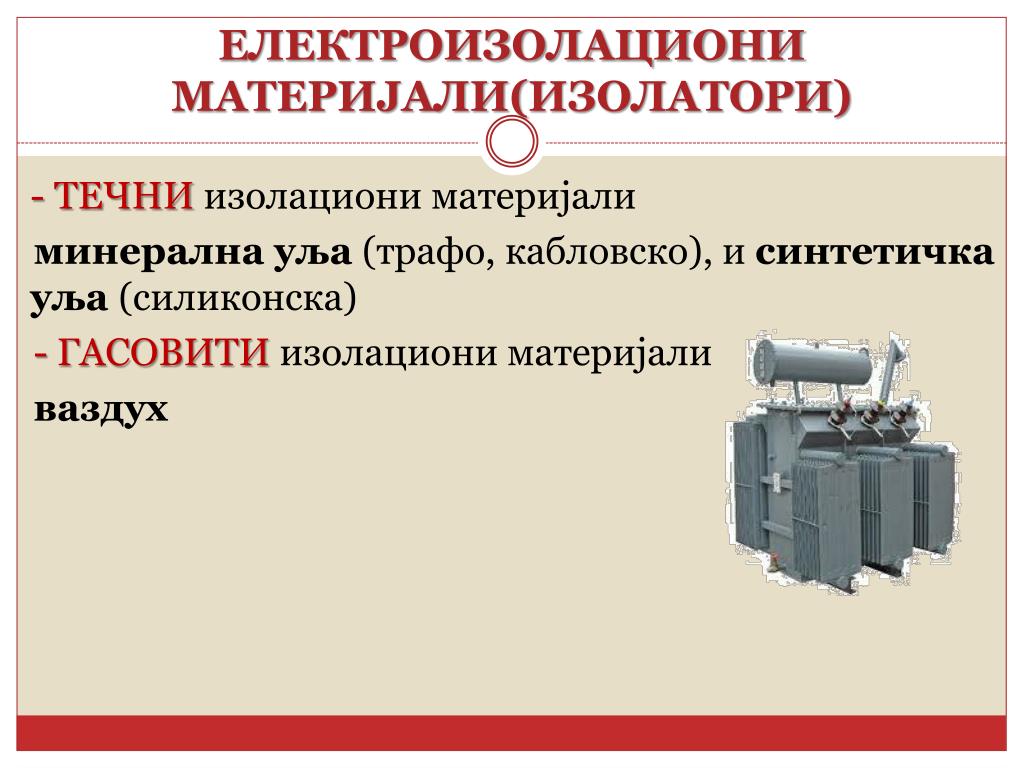

5. ЕЛЕКТРОИЗОЛАЦИОНИМАТЕРИЈАЛИ(ИЗОЛАТОРИ)ЕЛЕКТРОИЗОЛАЦИОНИМАТЕРИЈАЛИ(ИЗОЛАТОРИ) - Течниизолациони материјали минерална уља (трафо, кабловско), и синтетичка уља (силиконска) - ГАСОВИТИизолациони материјали ваздух

6. Електричнипроводници Уелектричниминсталацијамакористесеизолованипроводницииинсталационииенергетскикаблови. Каблсесастојиодвишеизолованихпроводникаподједнимзаједничкимплаштомпрекокогаможебитиједаниливишеомотача. Проводнициикабловисеозначавајусаседамкарактеристичнихгрупасловаилибројева. I II III IV V VI VII.

7. ЕЛЕКТРОИНСТАЛАЦИОНИ ЕЛЕМЕНТИ Стандардни електроинсталациони материјали и прибор у ниско-напонској разводној мрежи су: • Проводници • Инсталационе цеви и кутије • Сијалице и сијалична грла • Прекидачи • Прикључнице • Утикачи • Натикачи • Осигурачи • Електрична бројила

8. Електричнипроводници • Електричнипроводникјенекиматеријалкојипружамалиелектричниотпорпролазуслободнихелектрона (илииона). • Најбољи проводници су сребро, злато, бакар и алуминијум. • Могу бити: • изоловани • неизоловани (примењују се код далековода) Шта је изолатор код неизолованих проводника?

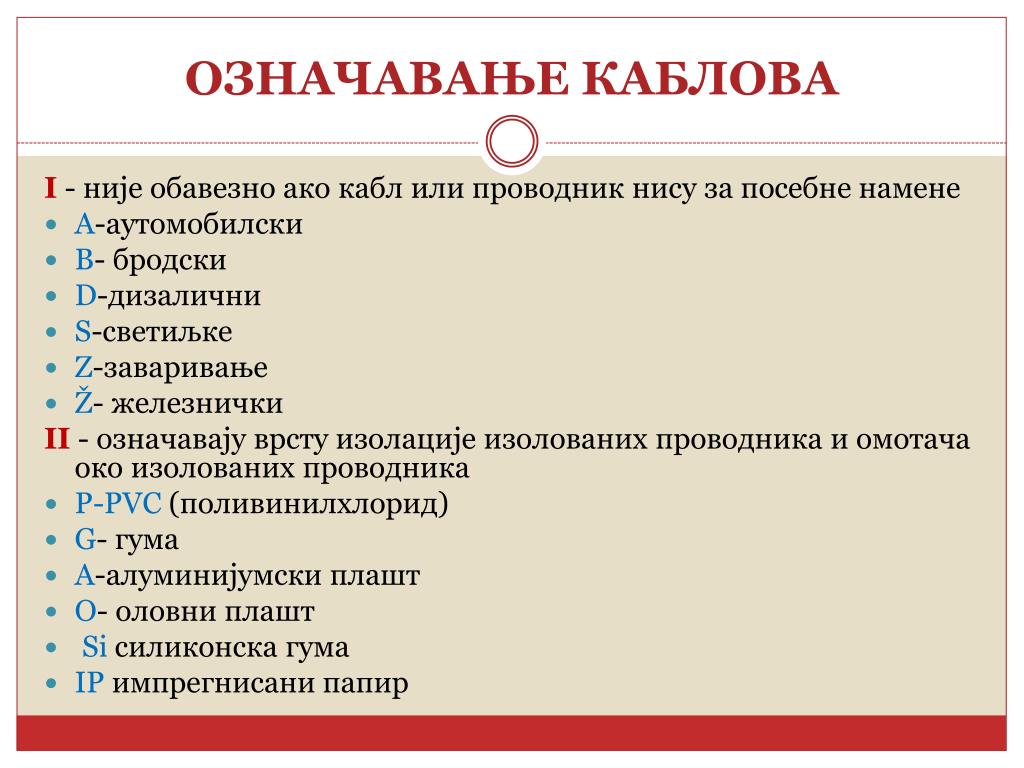

9. ОЗНАЧАВАЊЕ КАБЛОВА I- нијеобавезноакокаблилипроводникнисузапосебненамене A-аутомобилски B- бродски D-дизалични S-светиљке Z-заваривање Ž- железнички II - означавајуврстуизолацијеизолованихпроводникаиомотачаокоизолованихпроводника P-PVC(поливинилхлорид) G- гума A-алуминијумскиплашт O- оловниплашт Si силиконскагума IPимпрегнисанипапир

10. ОЗНАЧАВАЊЕ КАБЛОВА III - конструктивнекарактеристикепроводника • A- отпораннаатмосферскеутицаје • R- саразмакнутимпроводницимауједнојравни • V- високонапонски • O- самоносив • 00-безмеханичкезаштите IV - Y означавадајезаштитниводжуто-зеленебоје V - материјалиоблик (самокодкабловааконијесуодбакра кружногпоп. пресека) A- алуминијум, S-секторски, SJ- секторпунипроводник VI - oznaka broja provodnika pod zajedničkim omotačem i njihovпресек; нпр 4x16mm2или 3x95+50mm2 VII- вредностноминалногнапона, уколикојеонвишиод 1000V

11. ОЗНАЧАВАЊЕ КАБЛОВА ПРИМЕР PGP-Y5x2.5mm2 проводникзанапонедо 1000V, безпосебногподручјаприменесаелектроизолационимслојемсвакежилеодполивинилхлорида (ПВЦмасе) идвазаједничкаомотача (првијеодгумеадругиодПВЦмасе). Садржипетокруглихбакарнихжилапресекапо2.5 mm2одкојихједнапредстављазаштитнипроводник.

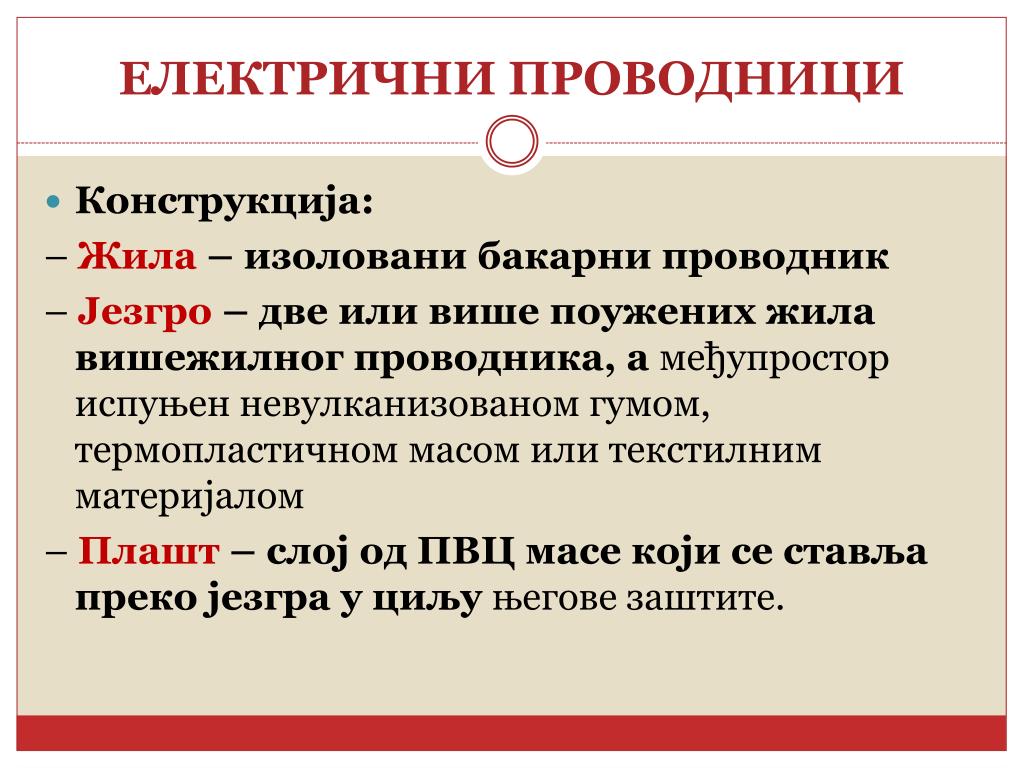

12. Електричнипроводници Конструкција: – Жила – изолованибакарнипроводник – Језгро – двеиливишепоуженихжилавишежилногпроводника, амеђупросториспуњенневулканизованомгумом,термопластичноммасомилитекстилнимматеријалом – Плашт – слојодПВЦмасекојисестављапрекојезграуциљуњеговезаштите.

13. КОНСТРУКЦИОНИ ЕЛЕМЕНТИ КАБЛА Проводници жиле језгро ПЛАШТ ОМОТАЧ

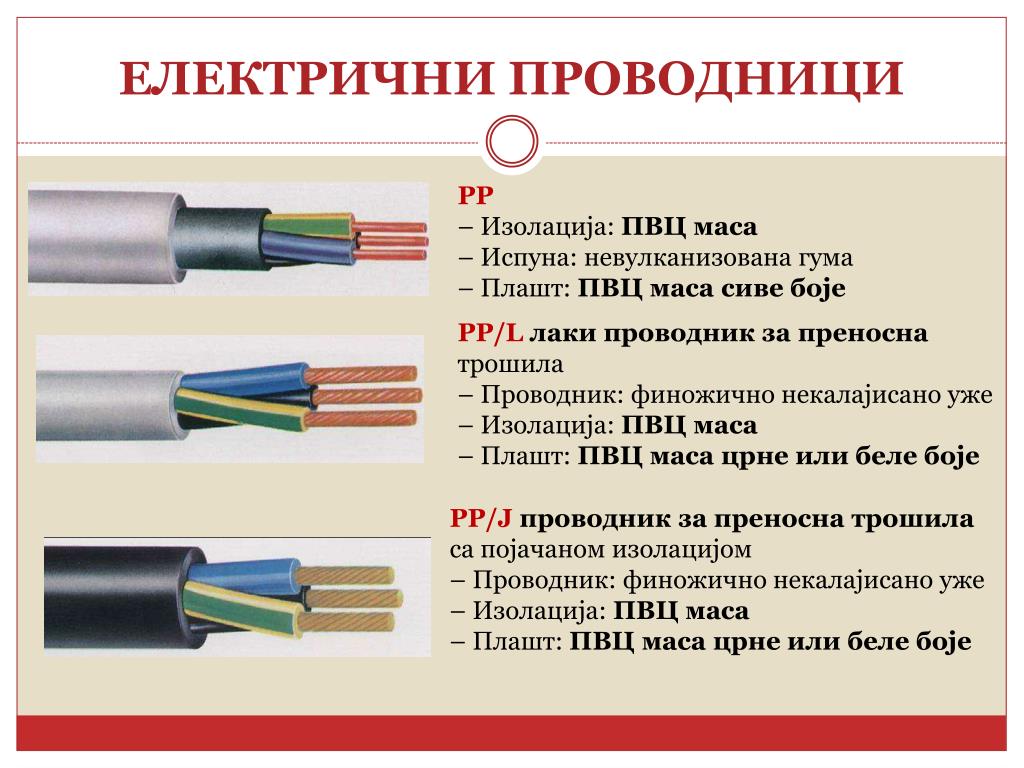

14. Електричнипроводници PP – Изолација: ПВЦмаса – Испуна: невулканизованагума – Плашт: ПВЦмасасивебоје PP/Lлакипроводникзапреносна трошила – Проводник: финожичнонекалајисаноуже – Изолација: ПВЦмаса – Плашт: ПВЦмасацрнеилибелебоје PP/Jпроводникзапреноснатрошиласапојачаномизолацијом – Проводник: финожичнонекалајисаноуже – Изолација: ПВЦмаса – Плашт: ПВЦмасацрнеилибелебоје

15. Електричнипроводници PP/Rинсталационипроводникса размакнутимжилама – Изолација: ПВЦмаса – Изменужиларазмак – Плашт: ПВЦмасацрнебоје PP/Uлакиинсталационипљоснатипроводник саупореднимжилама – Изолација: ПВЦмаса – Жилепостављенеупоредо – Плашт: ПВЦмасасивебоје PP/Oсамоносивипроводник – Изолација: ПВЦмаса – Испуна: невулканизованагума – Плашт: ПВЦмасацрнебоје – Носећеужеодчеличнихжицаобухвaћено плaштом

16. Електричнипроводници Вишежични (лицнасти) проводници

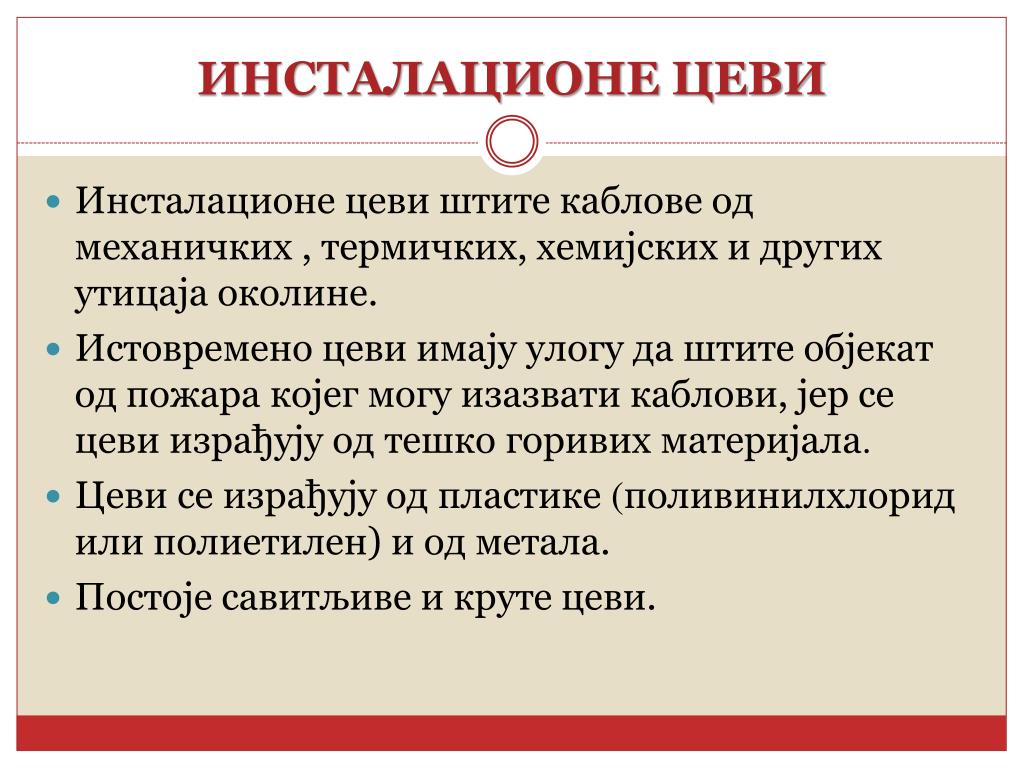

17. ИНСТАЛАЦИОНЕ ЦЕВИ Инсталационецевиштитекабловеодмеханичких , термичких, хемијскихидругихутицајаоколине. Истовременоцевиимајуулогудаштитеобјекатодпожаракојегмогуизазватикаблови, јерсецевиизрађујуодтешкогоривихматеријала. Цевисеизрађујуодпластике (поливинилхлоридилиполиетилен) иодметала. Постојесавитљивеикрутецеви.

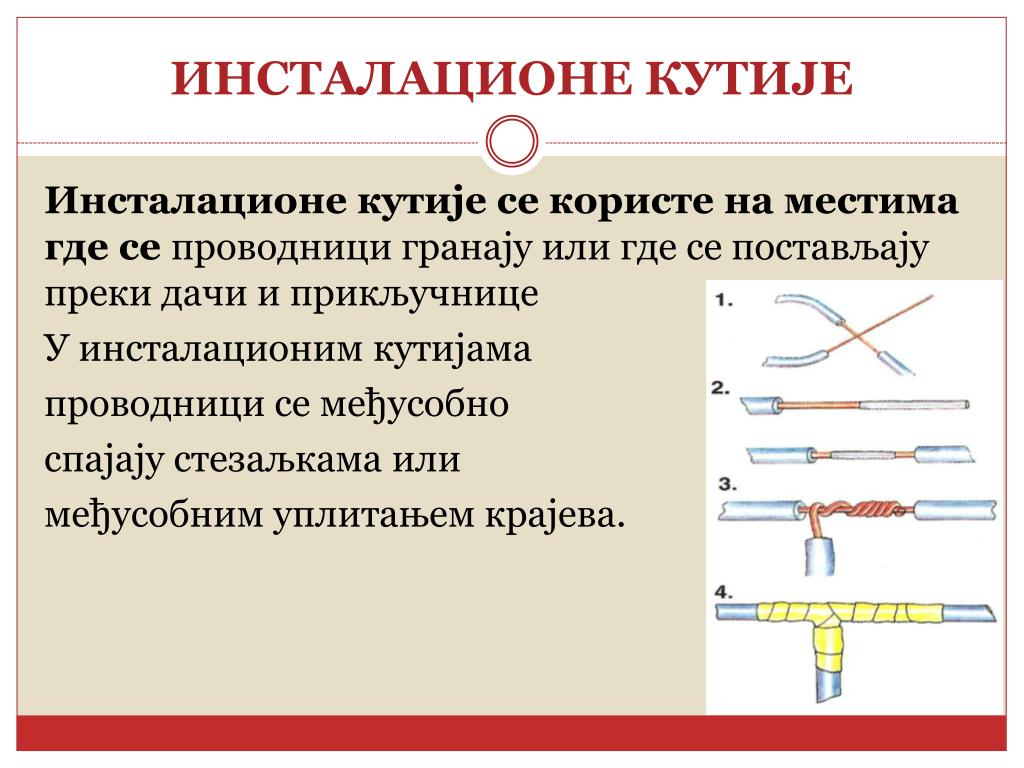

18. Инсталационе кутије Инсталационе кутије се користе на местима где се проводници гранају или где се постављају преки дачи и прикључнице У инсталационим кутијама проводници се међусобно спајају стезаљкама или међусобним уплитањем крајева.

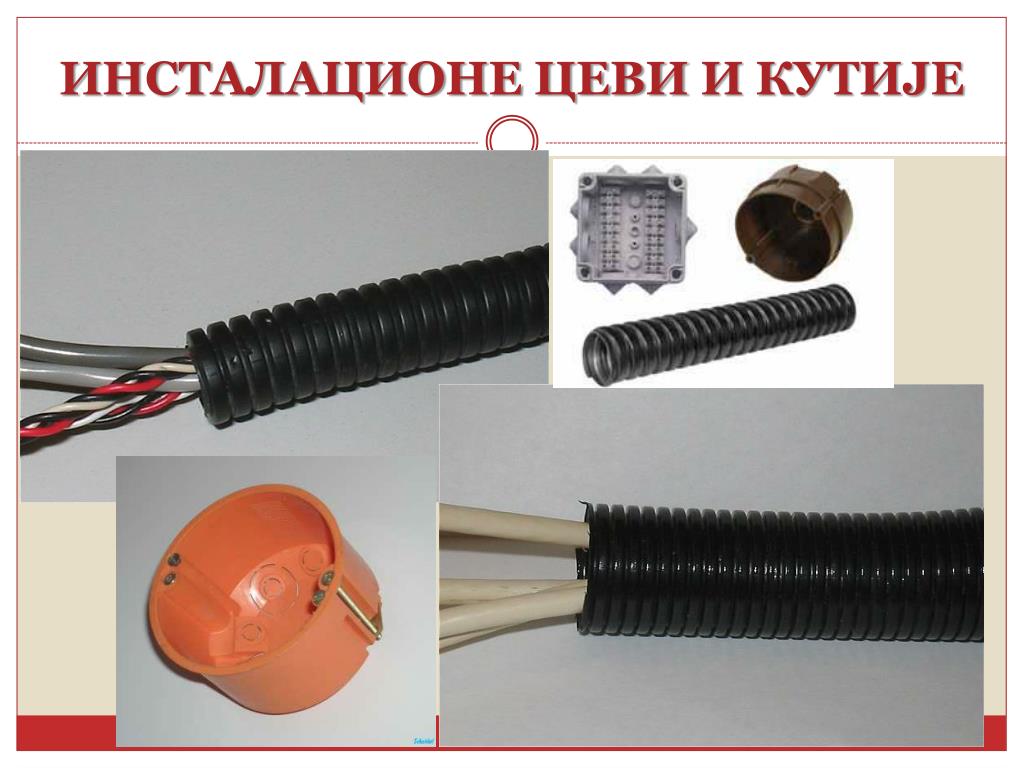

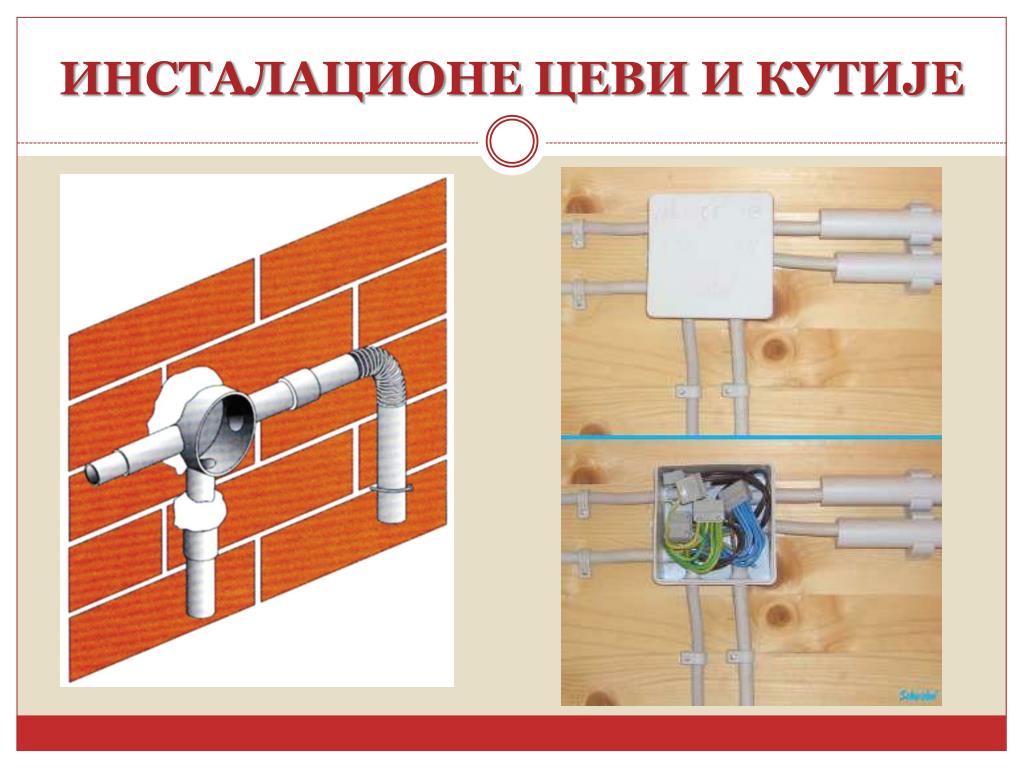

19. ИНСТАЛАЦИОНЕ ЦЕВИ и кутије

20. ИНСТАЛАЦИОНЕ ЦЕВИ и кутије

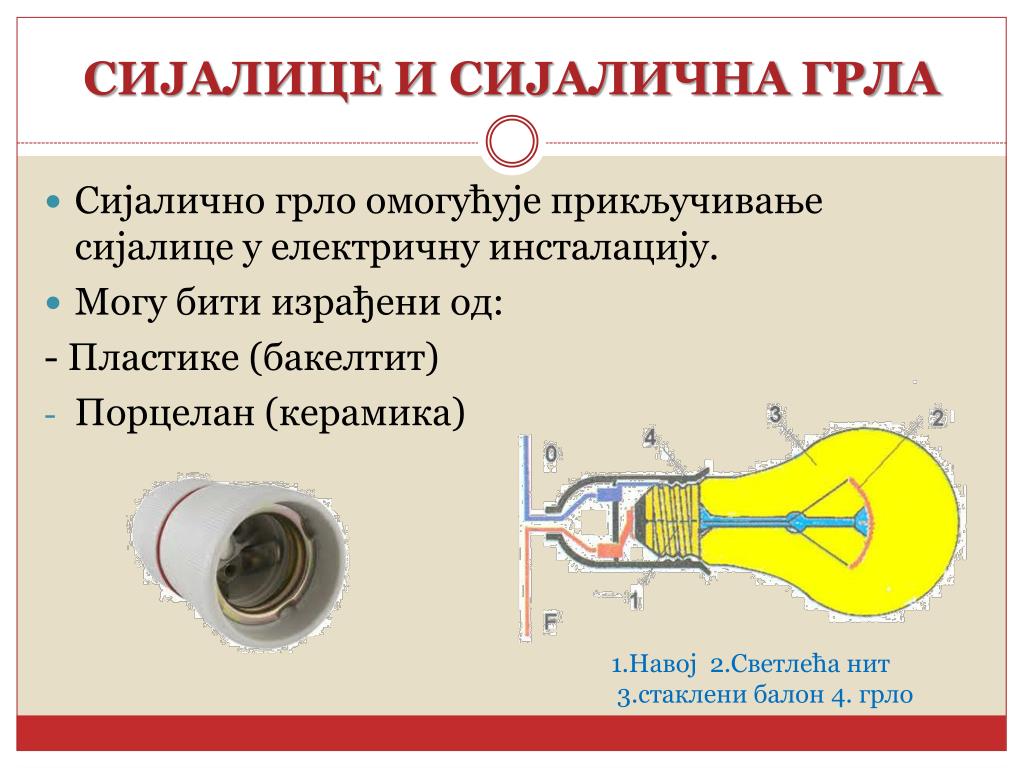

21. Сијалице и сијалична грла • Сијалично грло омогућује прикључивање сијалице у електричну инсталацију. • Могу бити израђени од: - Пластике (бакелтит) • Порцелан (керамика) 1.Навој 2.Светлећа нит 3.стаклени балон 4. грло

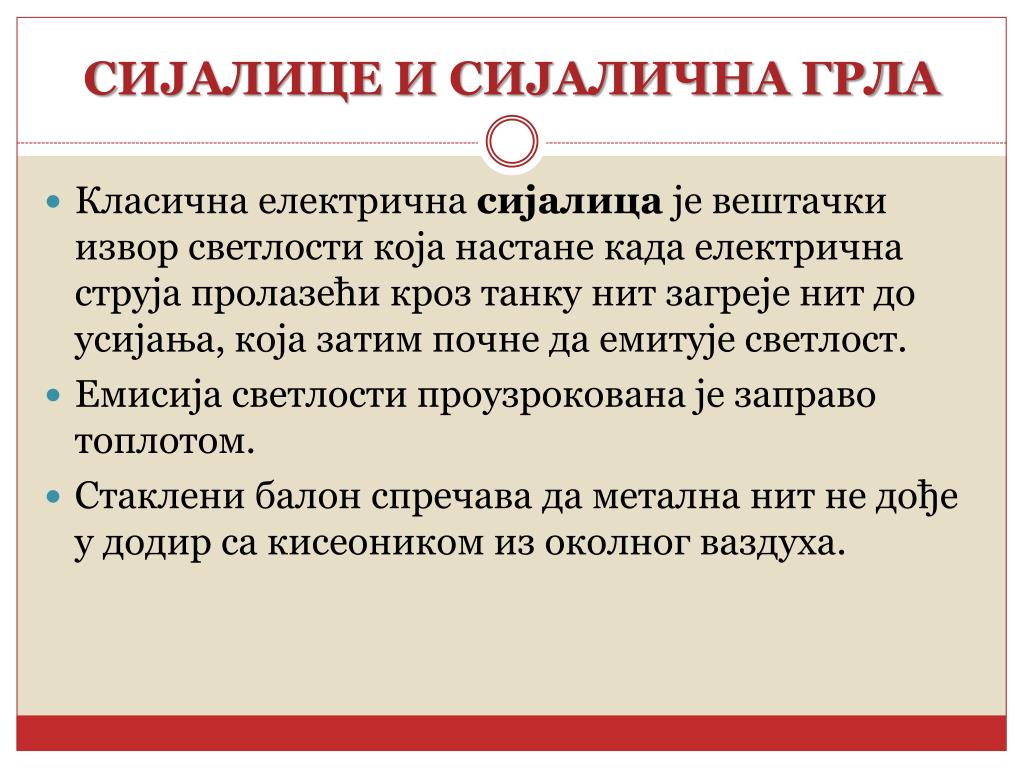

22. Сијалице и сијалична грла Класичнаелектричнасијалицајевештачкиизворсветлостикојанастанекадаелектричнаструјапролазећикрозтанкунитзагрејенитдоусијања, којазатимпочнедаемитујесветлост. Емисијасветлостипроузрокованајезаправотоплотом. Стакленибалонспречавадаметалнанитне дође у додир сакисеоникомизоколногваздуха.

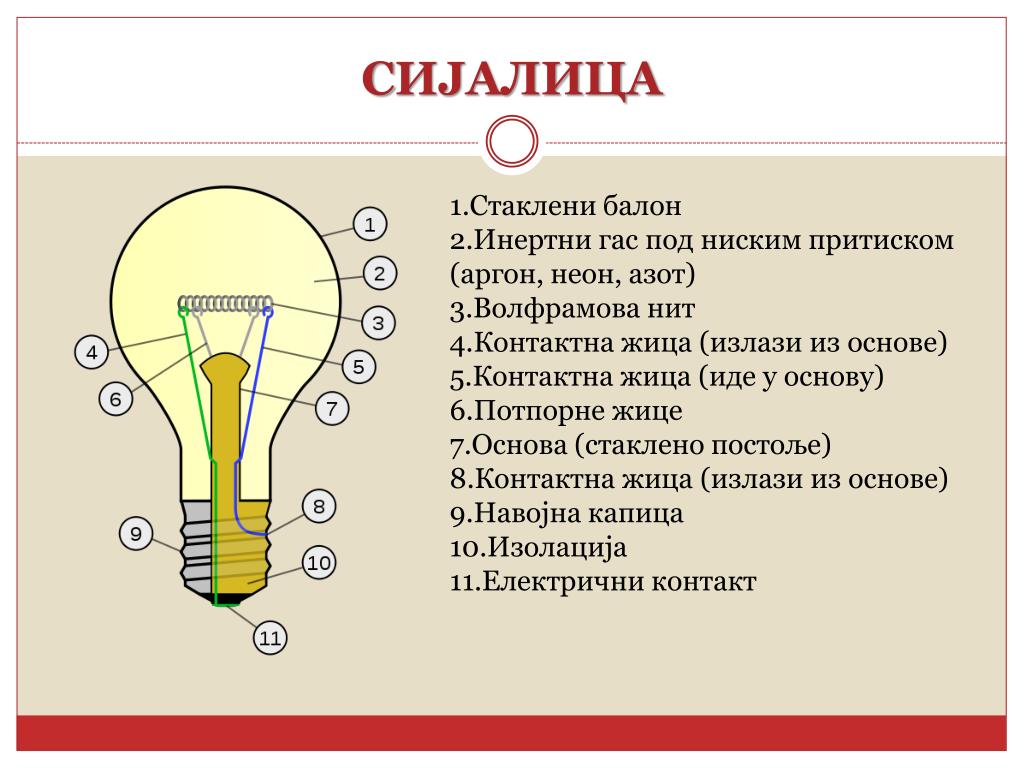

23. СијалицА 1.Стакленибалон 2.Инертнигасподнискимпритиском (аргон, неон, азот) 3.Волфрамованит 4.Контактнажица (излазиизоснове) 5.Контактнажица (идеуоснову) 6.Потпорнежице 7.Основа (стакленопостоље) 8.Контактнажица (излазиизоснове) 9.Навојнакапица 10.Изолација 11.Електричниконтакт

24. СијалицА СА ЖАРНОМ НИТИ

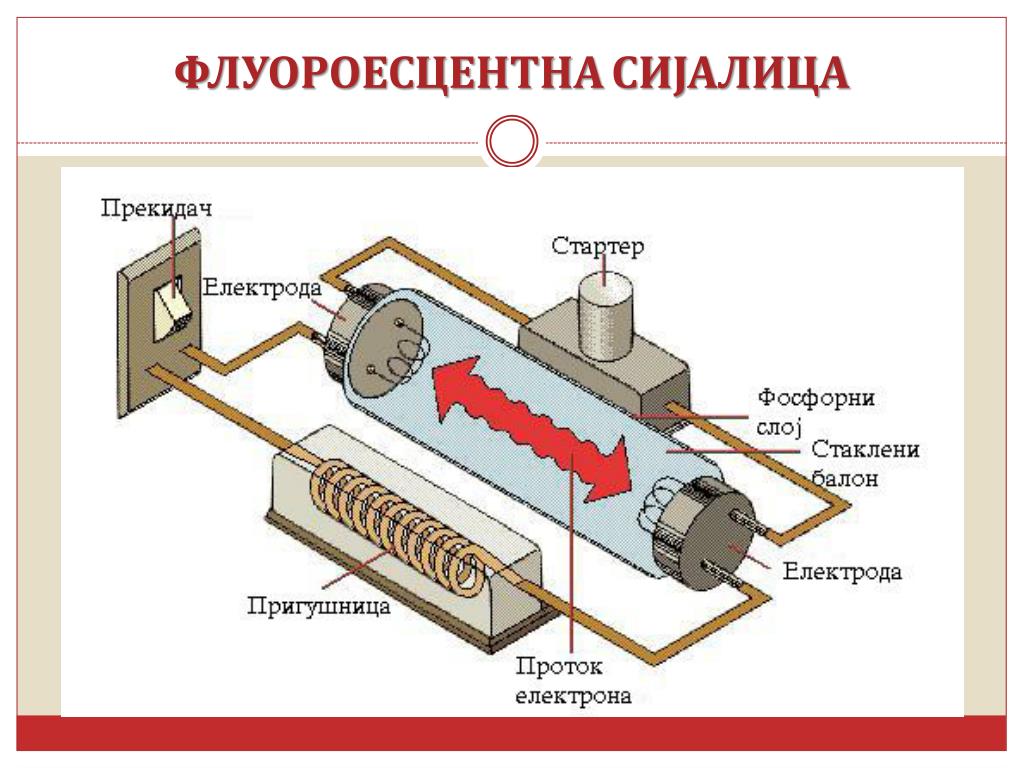

25. Флуороесцентнасијалица

27. Прекидачи Прекидачјеједноставнииуређајкојизатвараилиотвараструјноколо. Заразликуодтастера, остварујетрајан, анетренутанелектричниспој.

28. Прекидачи Подела прекидача Према покрету руке (обртни, потезни, притисни) Прмеа прекидању проводника (једнополни, двополни, трополни) Према томе да ли прекидају једно струјно коло (серијски, наизменични, групни и унакрсни)

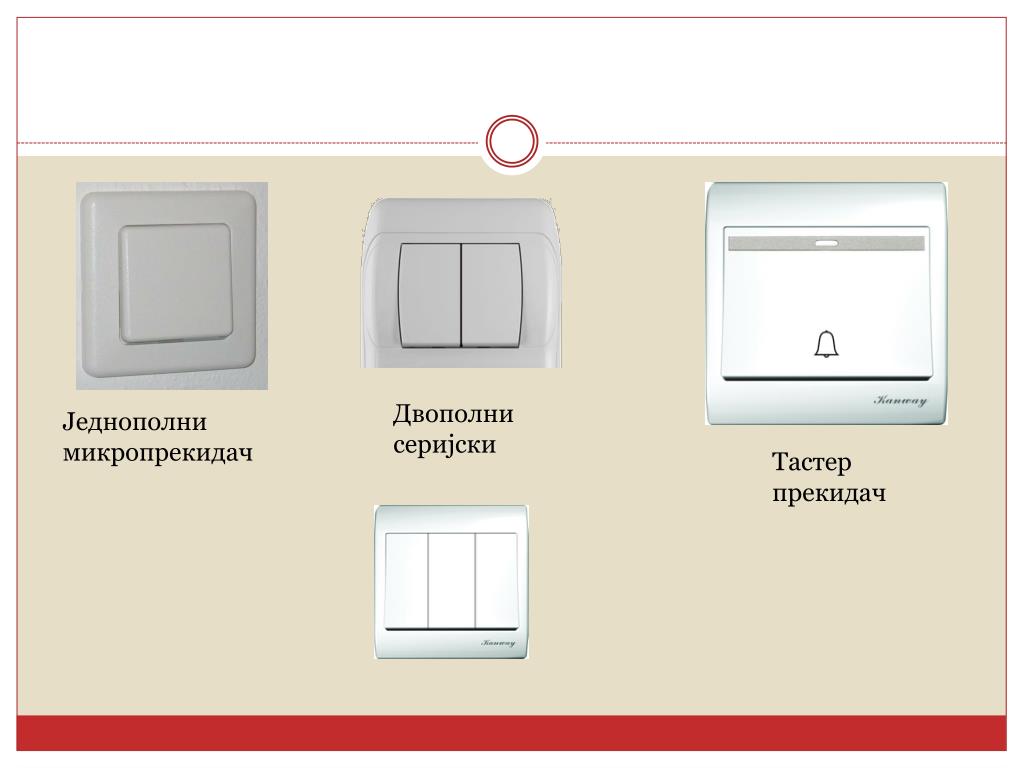

29. Двополни серијски Једнополнимикропрекидач Тастер прекидач

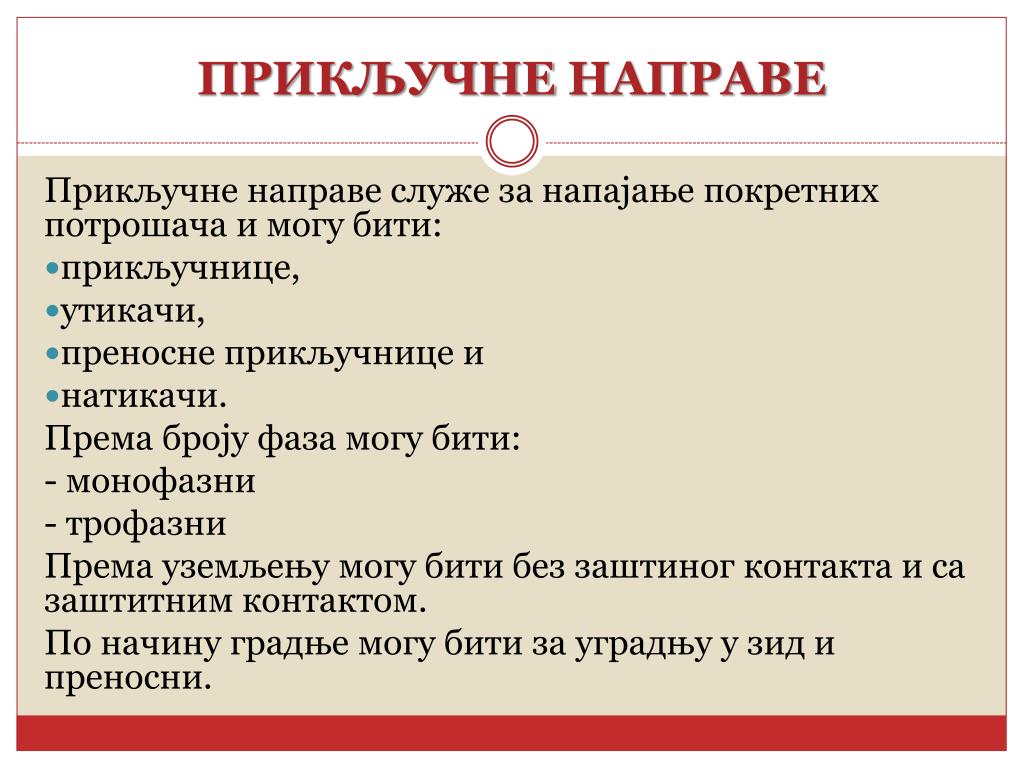

30. Прикључненаправе Прикључненаправеслужезанапајањепокретнихпотрошачаимогубити: прикључнице, утикачи, преноснеприкључницеи натикачи. Према броју фаза могу бити: - монофазни - трофазни Премауземљењумогубитибеззаштиногконтактаисазаштитнимконтактом. Поначинуградњемогубитизауградњуузидипреносни.

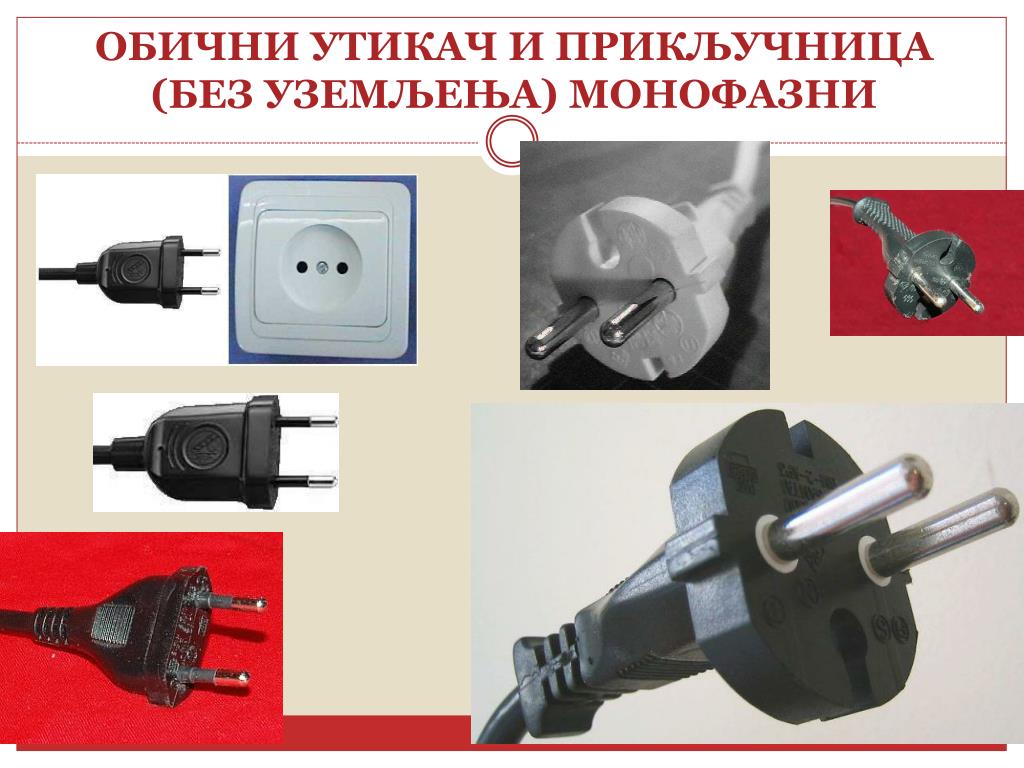

31. Обични утикач и прикључница (без уземљења) Монофазни

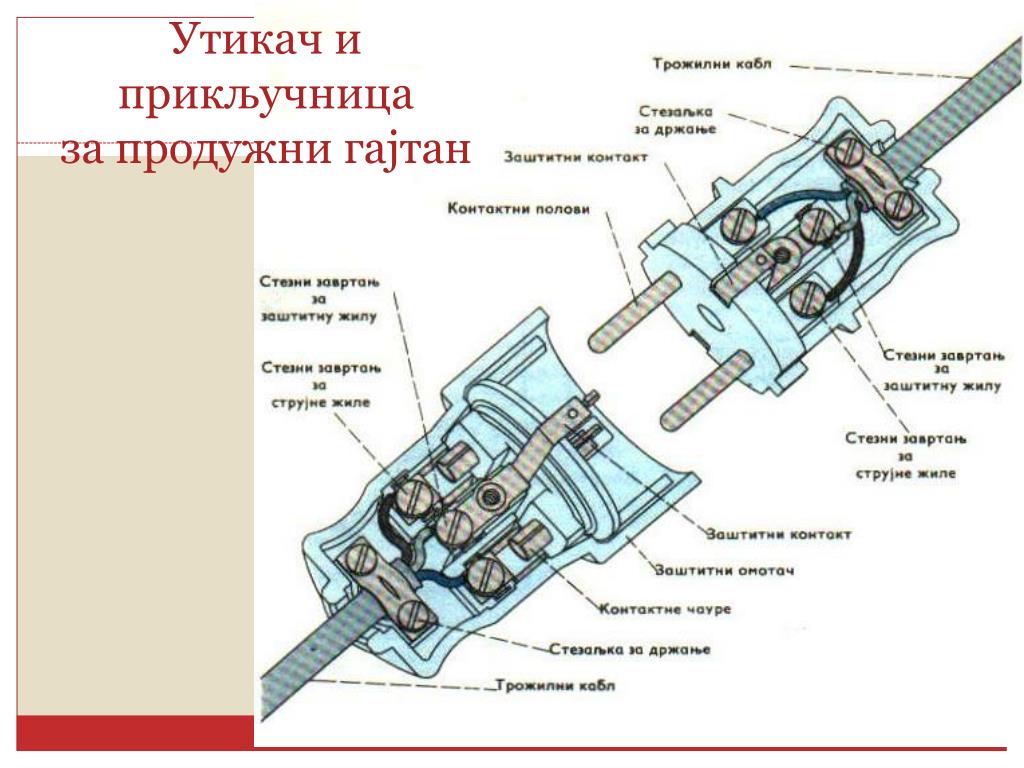

32. Утикач и прикључница за продужни гајтан

33. Шуко утикач и шуко прикључница (са уземљењем)

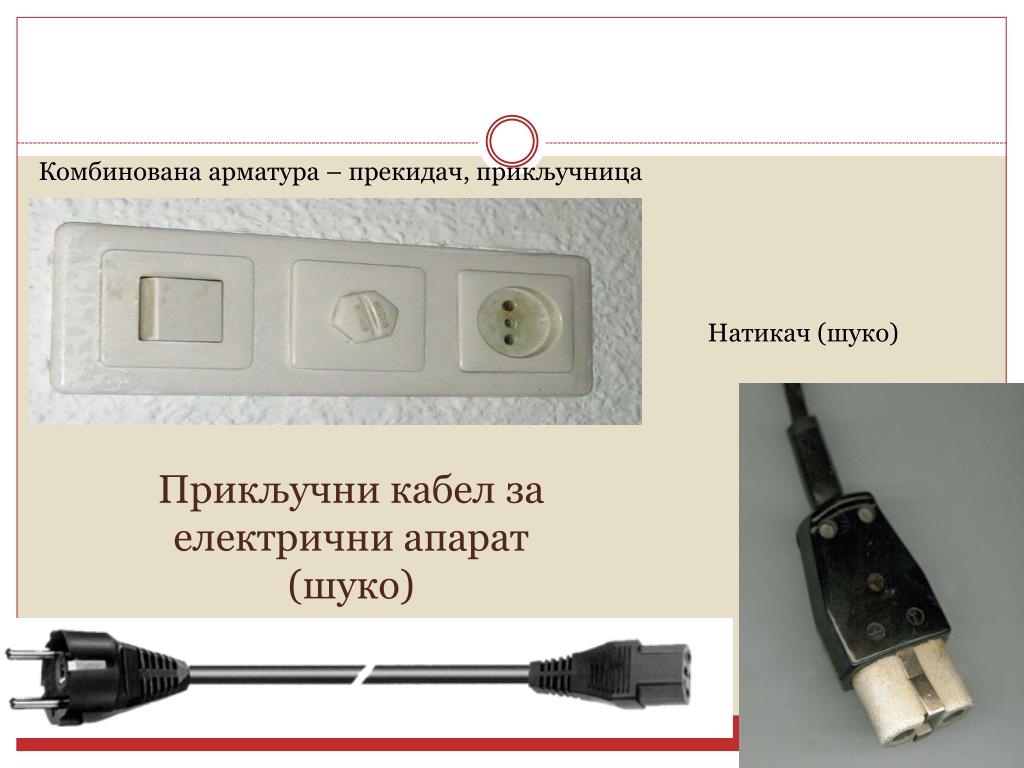

34. Комбинована арматура – прекидач, прикључница Натикач (шуко) Прикључни кабел за електрични апарат (шуко)

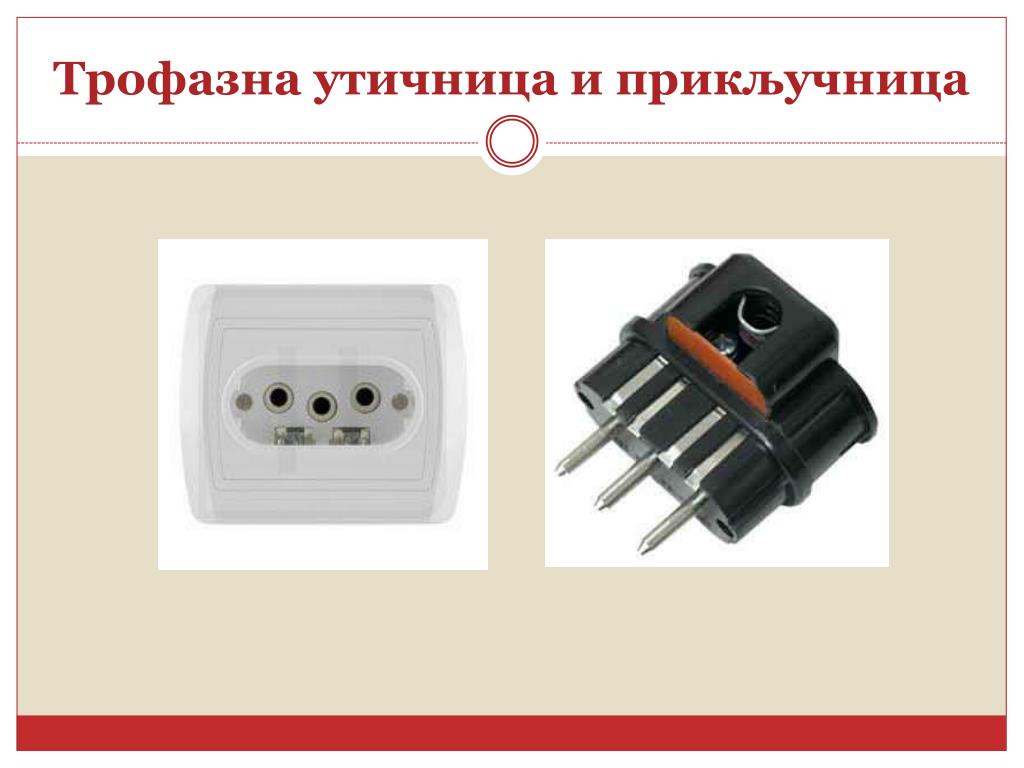

35. Трофазна утичница и прикључница

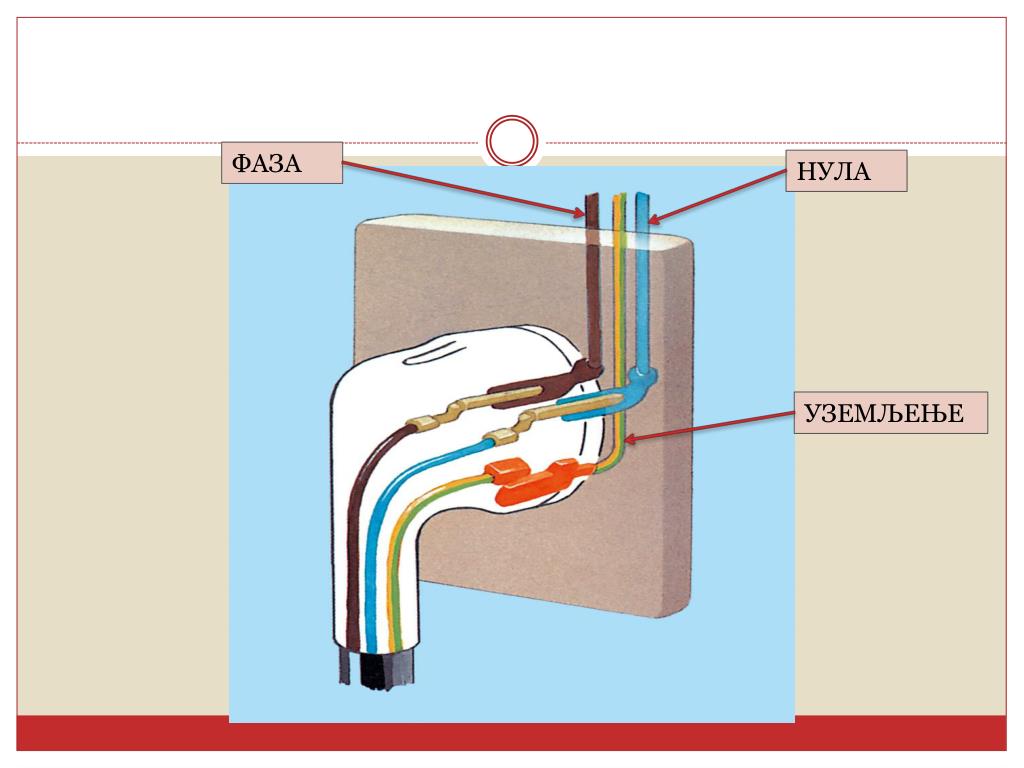

36. ФАЗА НУЛА УЗЕМЉЕЊЕ

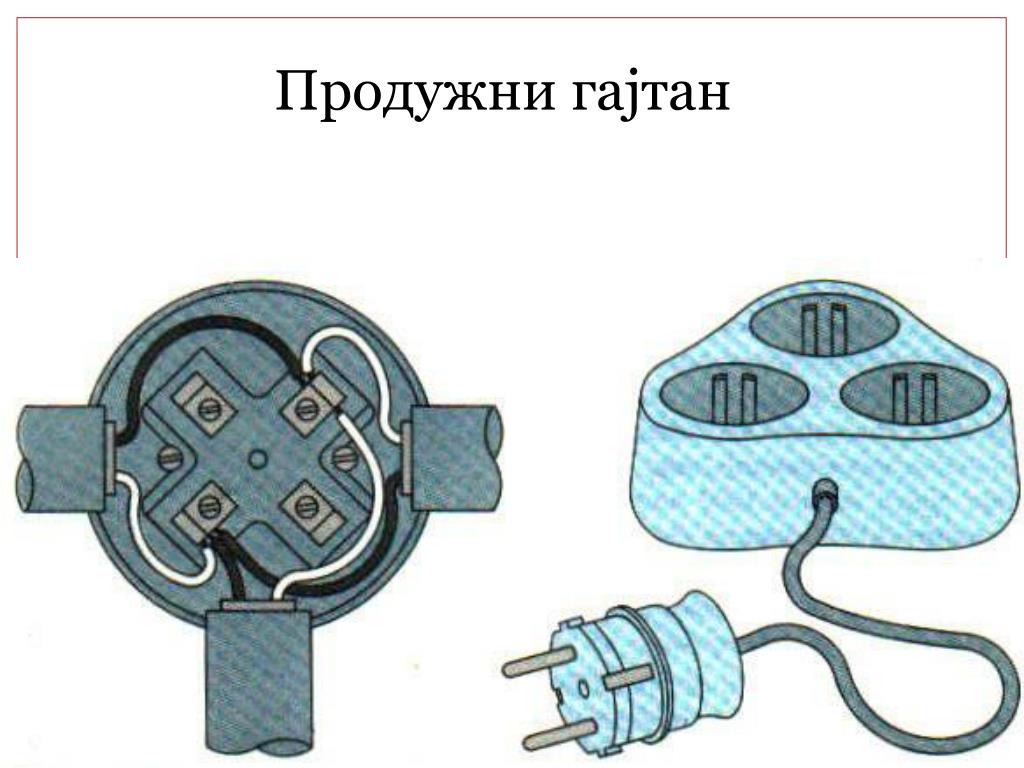

37. Продужни гајтан

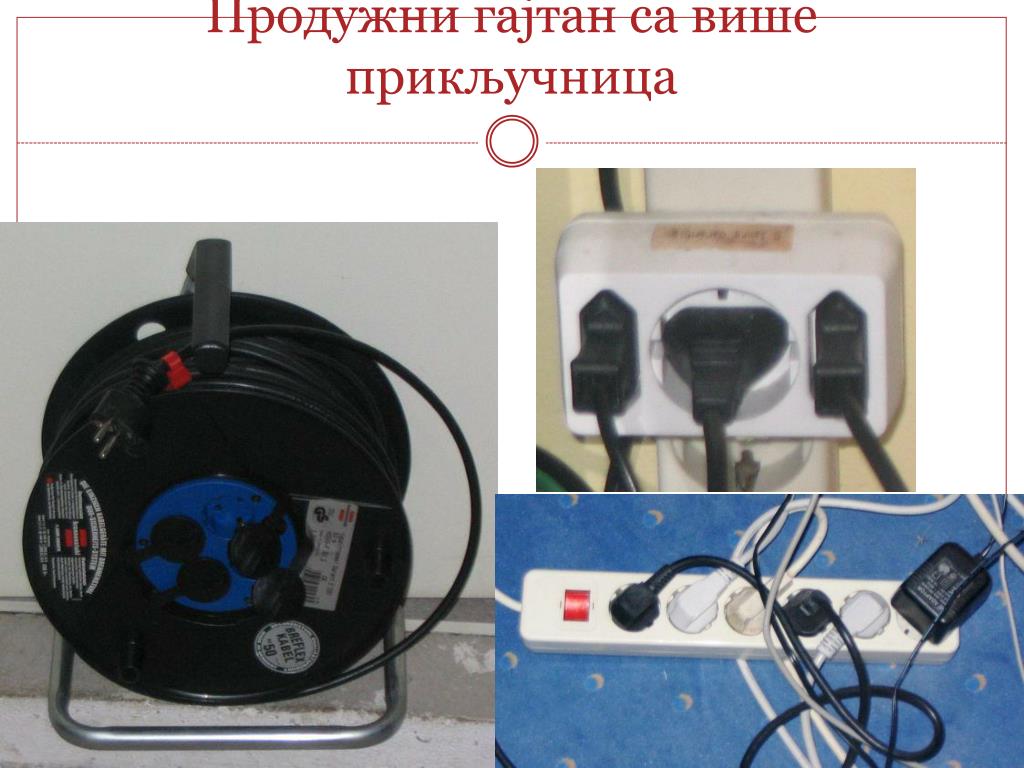

38. Продужни гајтан са више прикључница

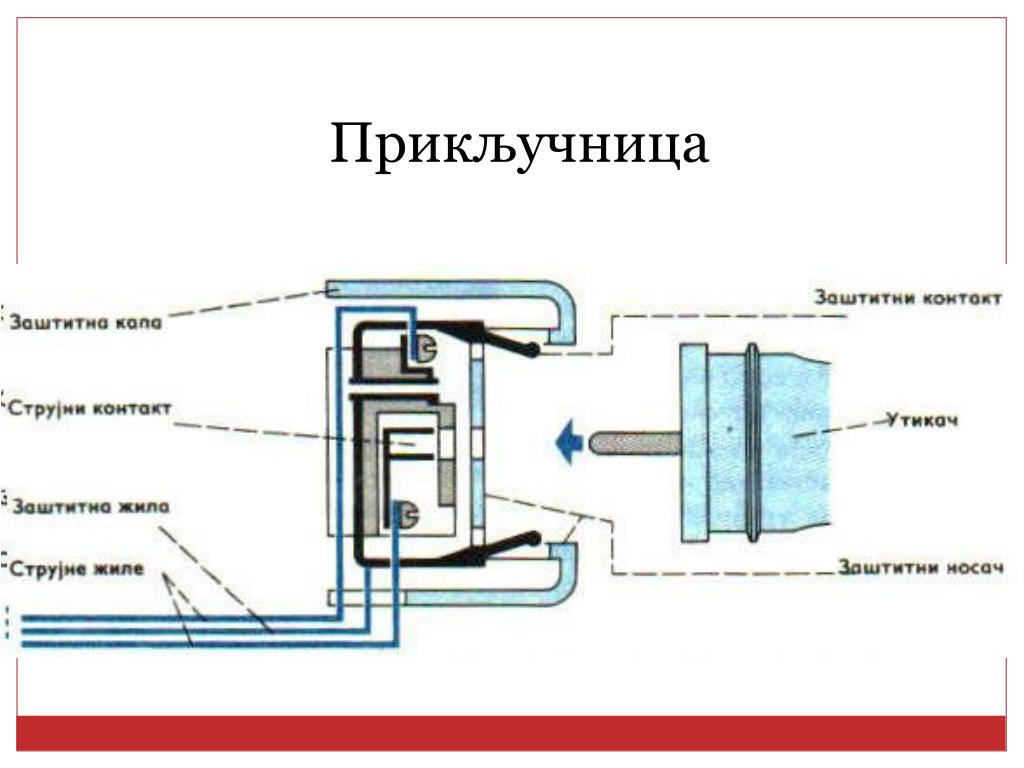

39. Прикључница

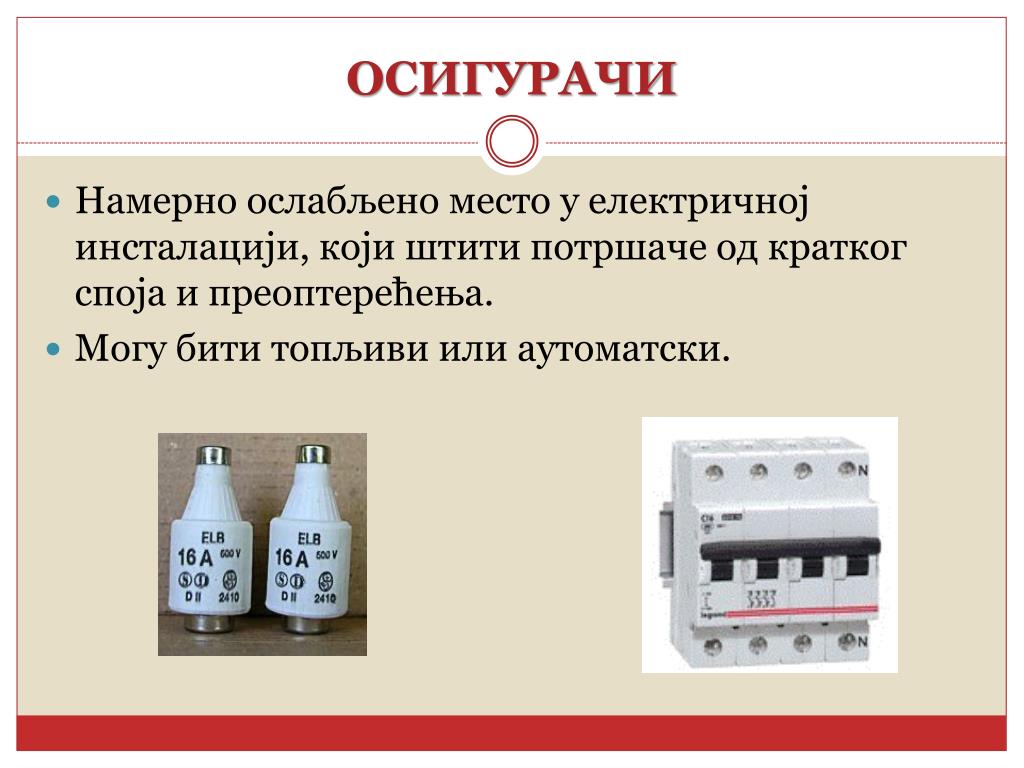

40. ОСИГУРАЧИ Намерно ослабљено место у електричној инсталацији, који штити потршаче од кратког споја и преоптерећења. Могу бити топљиви или аутоматски.

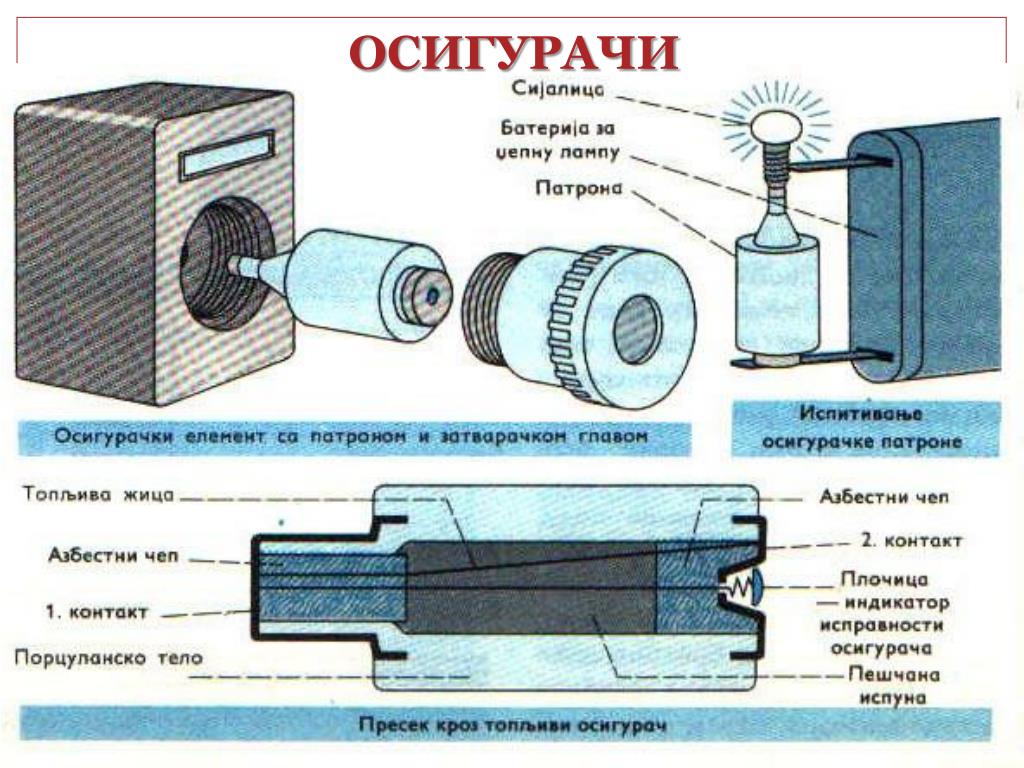

41. ОСИГУРАЧИ

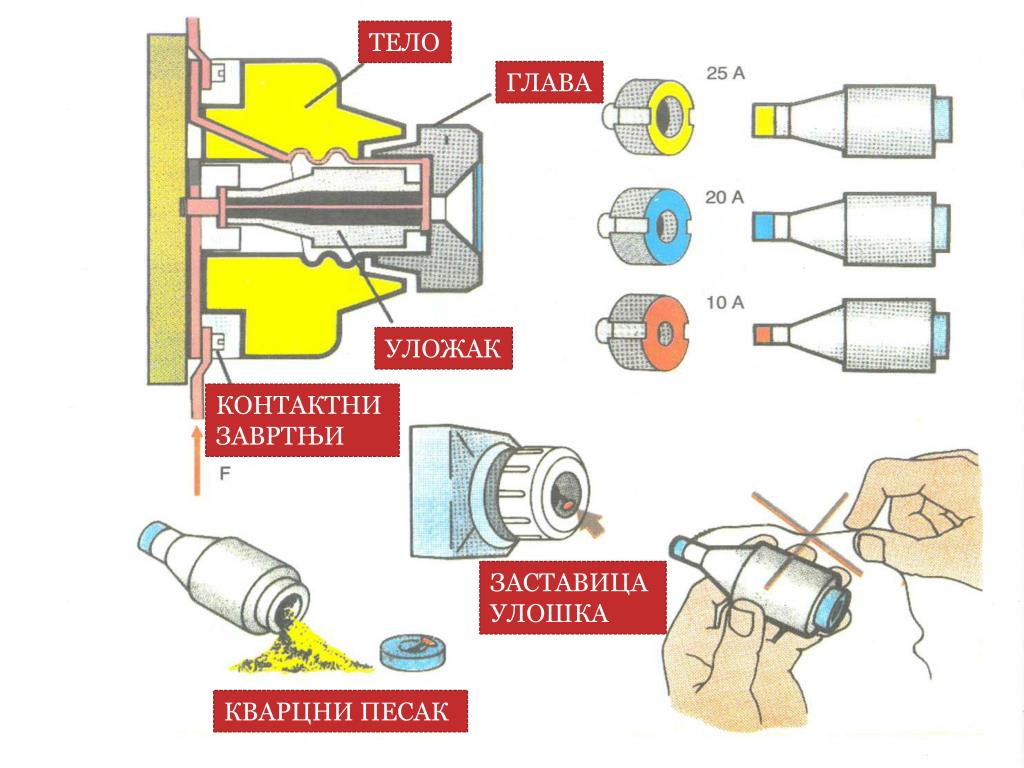

42. ТЕЛО ГЛАВА УЛОЖАК КОНТАКТНИЗАВРТЊИ ЗАСТАВИЦА УЛОШКА КВАРЦНИ ПЕСАК

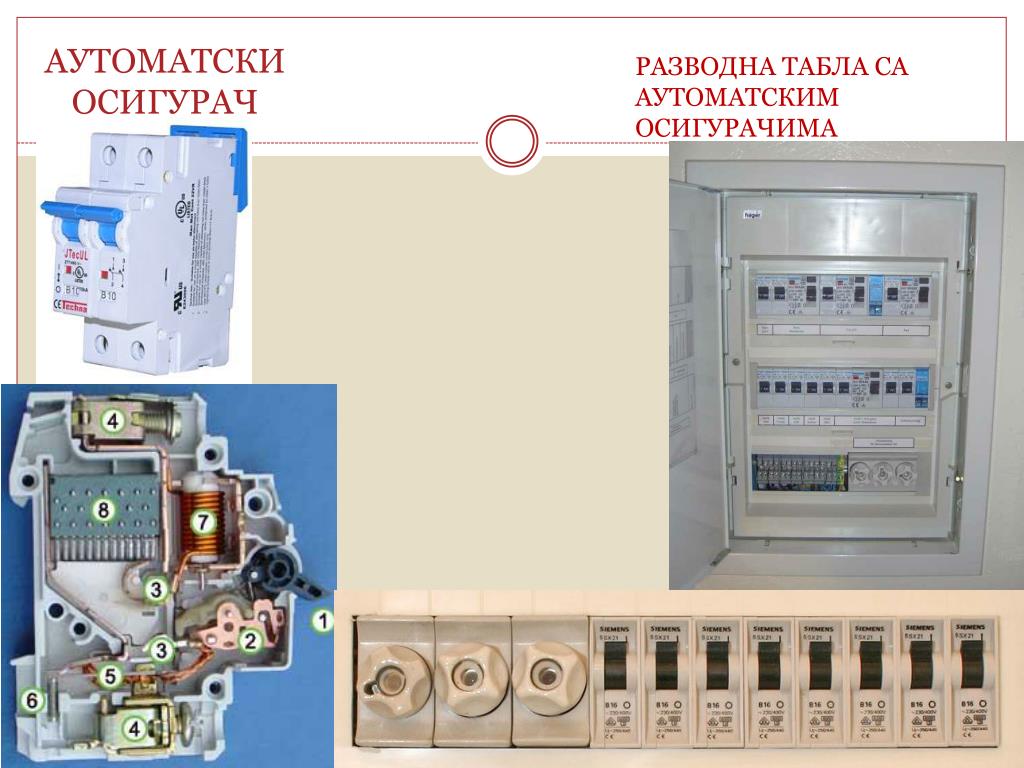

43. Аутоматски осигурач Разводна табла са аутоматским осигурачима

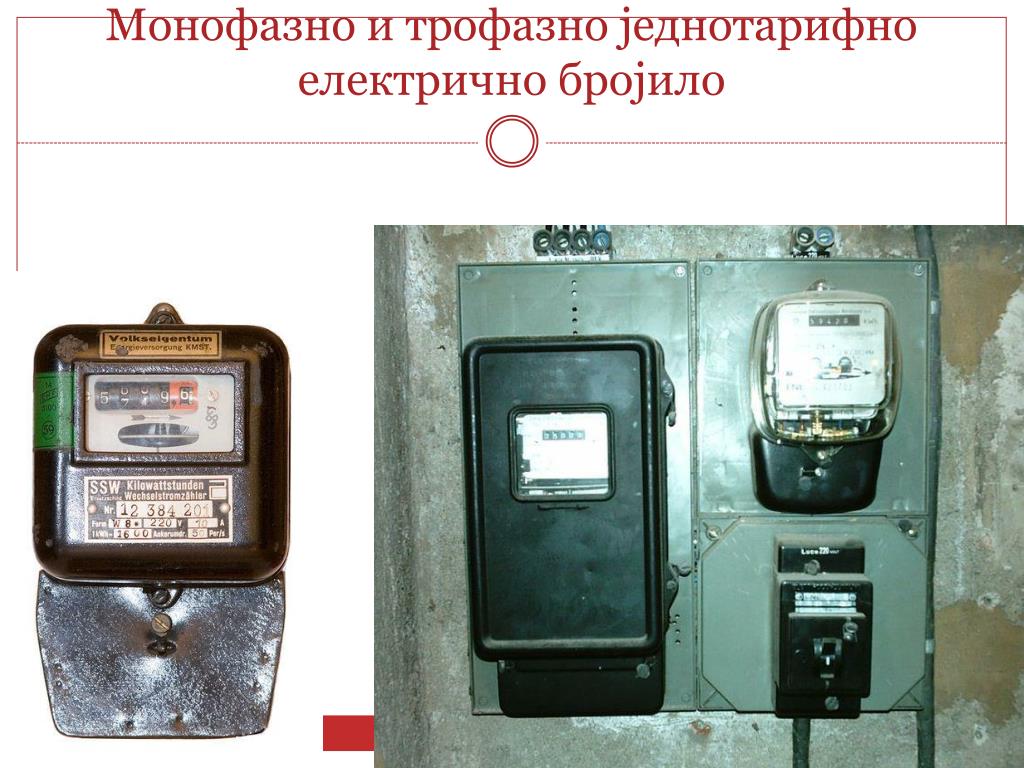

45. Монофазно и трофазно једнотарифно електрично бројило

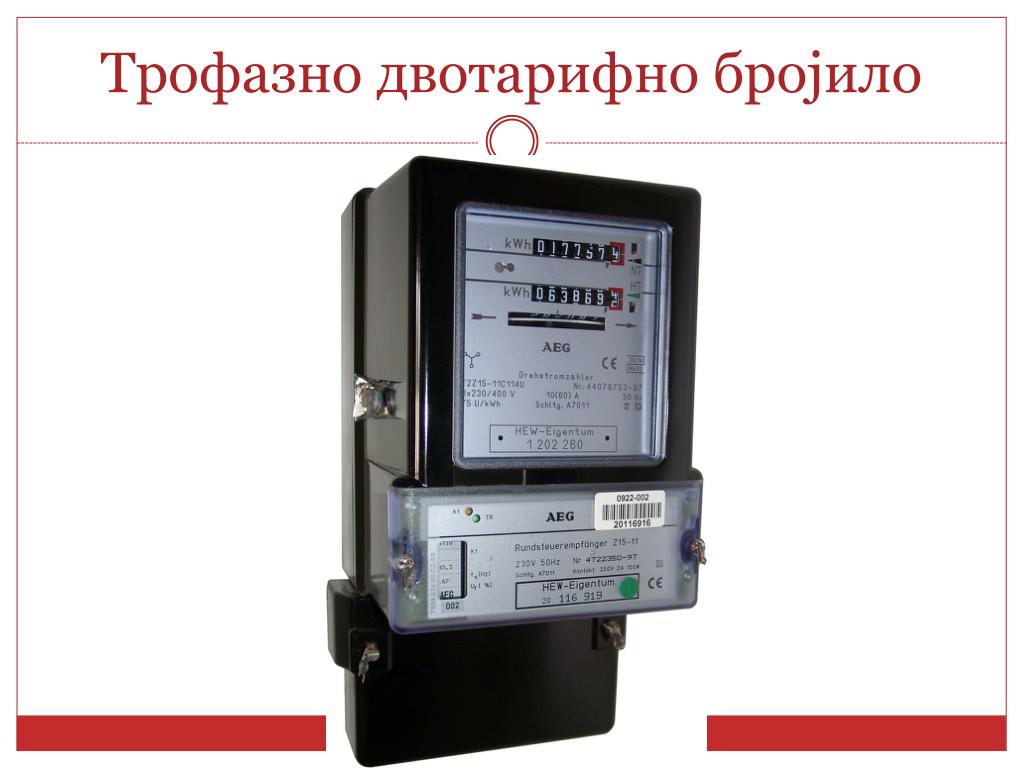

46. Трофазно двотарифно бројило

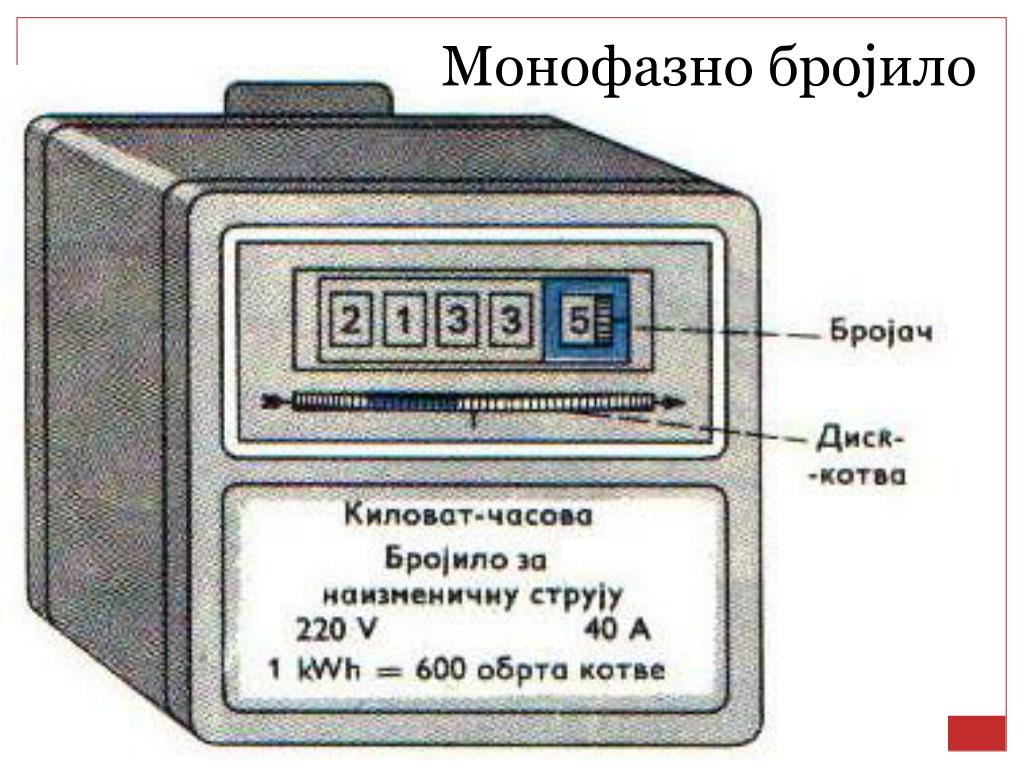

48. Монофазно бројило
