제 6 장 이산시간 시스템

제 6 장 이산시간 시스템. 1. 서론. 이산시간 시스템 이산시간신호를 처리하기 위한 장치 이산시간 시스템의 구성. (6-1). 여기서 와 는 배율기 (multiplier) 이고 , D 는 지연요소 (delay element) 이다 . 그림 6-1. 이산시간 시스템의 예. 2. 차분방정식 (difference equation). 이산시간 시스템의 차분방정식 일 때의 차분방정식 초기조건 (initial condition) 이 포함되어야 함. (6-2).

gamma
Download Presentation

제 6 장 이산시간 시스템

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

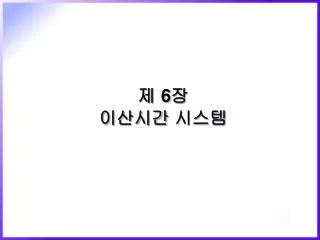

  1. 제6장이산시간 시스템

  2. 1. 서론 • 이산시간 시스템 • 이산시간신호를 처리하기 위한 장치 • 이산시간 시스템의 구성 (6-1) 여기서와 는 배율기(multiplier)이고, D 는 지연요소(delay element)이다. 그림 6-1. 이산시간 시스템의 예

  3. 2. 차분방정식(difference equation) • 이산시간 시스템의 차분방정식 • 일 때의 차분방정식 • 초기조건(initial condition)이 포함되어야 함 (6-2) 여기서 와 는 상수 또는 n의 함수이다. (6-3)

  4. 예제 6-1 이동평균(moving average) • 차분방정식의 간단한 예로서 다음 식을 생각하자. • 인 경우, • 비순환형(non-recursive) 차분방정식 • n ≥ 0일 경우x(-1) 및 x(-2)의 값이 초기조건으로 필요 (6-4)

  5. 예제 6-2 적분(integration) • 인 경우, 사다리꼴 법칙(trapezoidal rule)이 적용됨 • n ≥ 0일 경우x(-1) 및 y(-1)의 값이 초기조건으로 필요 (6-5) (6-6)

  6. 3. 선형 시불변 이산시간 시스템 • 이산시간 시스템의 분류 • 비선형, 시불변(time-invariant), 시변(time-varying) 시스템 • 이산시간 시스템의 입력열과 출력열의 관계 • 상승적분 합 (6-7) 여기서 은 시스템의 임펄스 응답이다. 그림 6-2. 이산시간 시스템의 기능적 관계

  7. 선형시스템을 위한 조건 • 이산시간 시스템이 중첩(superposition)의 성질을 나타냄 • 시불변 시스템을 위한 조건 • 이산시간시스템의 출력이 입력이 적용된 시간에 독립적 (6-8) (6-9)

  8. 선형 시스템과 비선형 시스템 • 선형차분방정식으로 묘사되는 시스템은 선형시스템으로 적용 • 비선형 시스템의 예 (6-10) (6-11)

  9. 이산시간 시스템의 형태와 전달함수 • 이산시간 시스템의 차분 방정식 • z-변환 후의 차분 방정식 (6-12) (6-13)

  10. (6-14) • 전달함수의 유추 • bk가 0일 경우 • 임펄스 응답에 따른 시스템 응답의 분류 • h(k)가 유한한 LTI 시스템을 유한 임펄스 응답 (finite impulse response; FIR)이라 정의 • 분모의 계수가 적어도 한 개는 0이 아닌 경우 무한 임펄스 응답(infinite impulse response; IIR)라정의 (6-15) (6-16) 여기서 는 임펄스 응답(impulse response)를 나타내고, 로 표시한다

  11. 이산 시간 시스템의 임펄스 응답 • H(z)를 역 z변환하여 획득 • H(z)가 멱급수로 표현된다면, • z의 계수가 임펄스 응답임 (6-17)

  12. 시스템에서의 임펄스 응답 • 임펄스 응답은 단위 임펄스(unit inpulse)에 대한 이산 시간 시스템 응답으로 여겨짐 • 즉, 일 때, (6-19)

  13. 예제 6-3 • 다음의 전달함수 H(z) 로부터 이산시간 필터의 임펄스 응답을 찾아라. • 멱급수 방법을 사용한 임펄스 응답

  14. 차분 방정식을 사용한 임펄스 응답 • 임펄스 응답을 로 두고, 초기조건은 y(-1)=0로 둠 • 임펄스 응답

  15. 예제 6-4 • 식 (6-1)의 필터를 다시 생각해 보자. 이 필터의 전달함수와 임펄스 응답을 구하라. • (6-1)의 z변환과 그에 따른 정리 • 역 z 변환 (6-20) (6-21)

  16. 초기 조건이 y(-1) 이 0일 경우, • 디지털 필터의 전달함수 • 역 z 변환 (6-22) (6-23) (6-24)

  17. 안정도(stability) • 안정도 척도 • 모든 제한된 입력은 모든 제한된 출력을 낸다 (bounded input, bounded output; BIBO) • 증명 • x(n)가 유한일 때 모든 n에 대해 |x(n)|<Bx를 만족하는 +∞가 아닌 양수 Bx가 존재함으로 다음의 수식 성립 (6-25) 여기서 는시스템의 임펄스 응답이다. (6-26)

  18. x(n)이 유한(bounded)하기 때문에, • 수식 (6-26)의 정리 • y(n)이 유한(bounded)하기 위한 필요충분조건(necessary and sufficient condition)은 다음의 수식과 같음 (6-27)

  19. 안정도 판별법 • z변환 H(z)가 인수분해 형태가 불가능한 경우 • 연속데이터 시스템에서 루스-허위츠(Routh-Hurwitz) 판별법은 안정도 경제 조건이 다르기 때문에 z평면에서 적용 불가능 • 주리(Jury)의 안정도 판별법과 이를 표로 만든 레이블(Raible)의 안정도 판별법 적용가능 • 레이블의 안정도 판별법 • 일반적인 전달함수 (6-28) 여기서 은 실수 계수이며, 은 양수이다.

  20. 레이블 안정도 판별법을 위한 테이블(tabulation) • 첫 번째 열의 요소는 단위 원 안과 밖의 근의 개수 • 양의 요소는 단위 원 내의 근의 개수 • 음의 요소는 단위 원 밖의 근의 개수 표 6-1. 안정도 판별을 위한 레이블의 표(Raible's tabulation)

  21. 특이(singular) 경우 • 첫 번째 열의 일부 혹은 모든 요소가 0 일 때, 테이블이 바로 끝나는 경우 • 단위 원을 무한소로 확장 또는 수축하여 이를 해결 • z를 다음과 같이 치환 • n차일 경우, (6-29) 여기서 은아주 작은 실수이다. (6-30)

  22. 예제 6-5 • 다음의 디지털 시스템의 특성 방정식의 안정도를 판별하라. • 레이블 테이블 적용 • 첫 번째 열의 계수 b0와 c0가모두 양수 임으로 두 근이 단위 원 내부에 존재

  23. 예제 6-6 • 다음의 디지털 시스템의 특성 방정식의 안정도를 판별하라. • z = -0.5, -0.8, -2,0에서근을 가짐 • 레이블 테이블의 적용 • 특이의 경우 임으로 아래와 같이 정리 (6-31)

  24. 레이블 테이블의 적용 • 아래의 관계에서 가 양수이든 음수이든 첫 번째 열에서 음수 값을 가지는 요소가 하나 있기 때문에 단위 원 밖에 근이 하나 존재 하며 단위 원 위에는 근이 없음

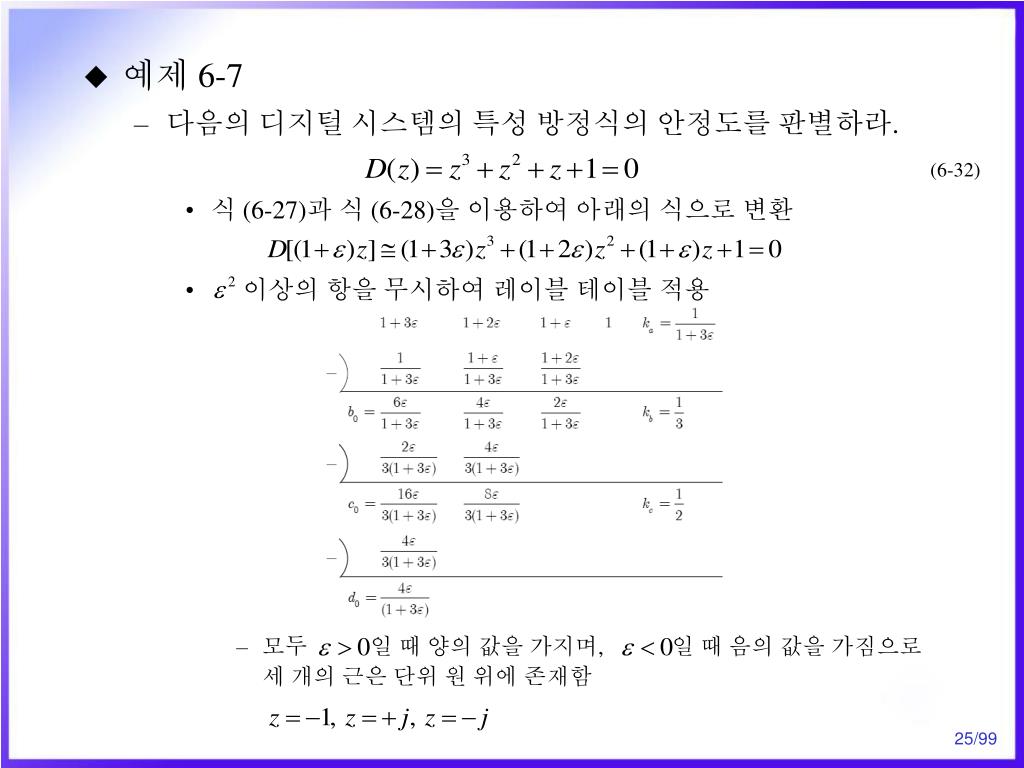

  25. (6-32) • 예제 6-7 • 다음의 디지털 시스템의 특성 방정식의 안정도를 판별하라. • 식 (6-27)과 식 (6-28)을 이용하여 아래의 식으로 변환 • 이상의 항을 무시하여 레이블 테이블 적용 • 모두 일 때양의 값을 가지며, 일 때 음의 값을 가짐으로 세 개의 근은 단위 원 위에 존재함

  26. 4. 극점-영점의 도시 • 시스템 전달함수의 극점과 영점 표현 • N=M이며, H(z)가 z = p1, p2,…,pN에서극점을 가지고, z = z1, z2,…, zN에서 영점을 가질 때, • H(z)의 극점과 영점은 실수 혹은 복소수이며, 복소수는 항상 켤레 복소수 쌍(complex conjugate pair)로 존재 (6-33) 여기서 는 이득 인수이다.

  27. 극점 z = 0.5 ± j0.5와z = 0.75를 가지고 z = -1에서 영점을 가지는 H(z)의 표현 • K는 |H(z)|의 최대값이 1로 정규화 되도록 구해져야 함 • 안정한 시스템은 모든 극점이 단위 원 (|z| = 1) 안에 있어야 함 그림6-3. 변환에서의 극점과 영점의 표현

  28. 예제 6-8 • 극점과 영점의 항으로 다음의 전달 함수를 표현하고, 극점-영점을 도시하라. • 양의 차수로 H(z)를 표현 • z = 0.5 ± j0.5와z = 0.75에서 극점을 가지고, z = 2, z = -1과 z = 0에서 영점을 가짐 그림6-4. 예제 6-8의 극점과 영점

  29. 예제 6-9 • 그림 6-5에 보여진 극점-영점 도시로부터 이산 시간 시스템의 전달 함수, H(z)를 결정하라. • 영점은 z = ± j에있고, 극점은 z = 0.5 ± j0.5에 있음 • 여기서 K=0.2236 그림6-5. 예제 6-9의 극점과 영점

  30. 5. 주파수 응답 • 시스템의 주파수 응답 • 이산 필터의 설계에서 원하는 사양을 만족되는지 확인을 위해 필터 스펙트럼이 필요 • 직접 계산에 의한 방법과 기하학적 계산에 의한 방법이 사용 (6-34)

  31. 예제 6-10 • 다음의 이산시간 시스템의 주파수 응답특성을 구하라. • 전달함수 H(z)에 를대입후 오일러 공식 (Euler’s formular) 적용 • 를 대입

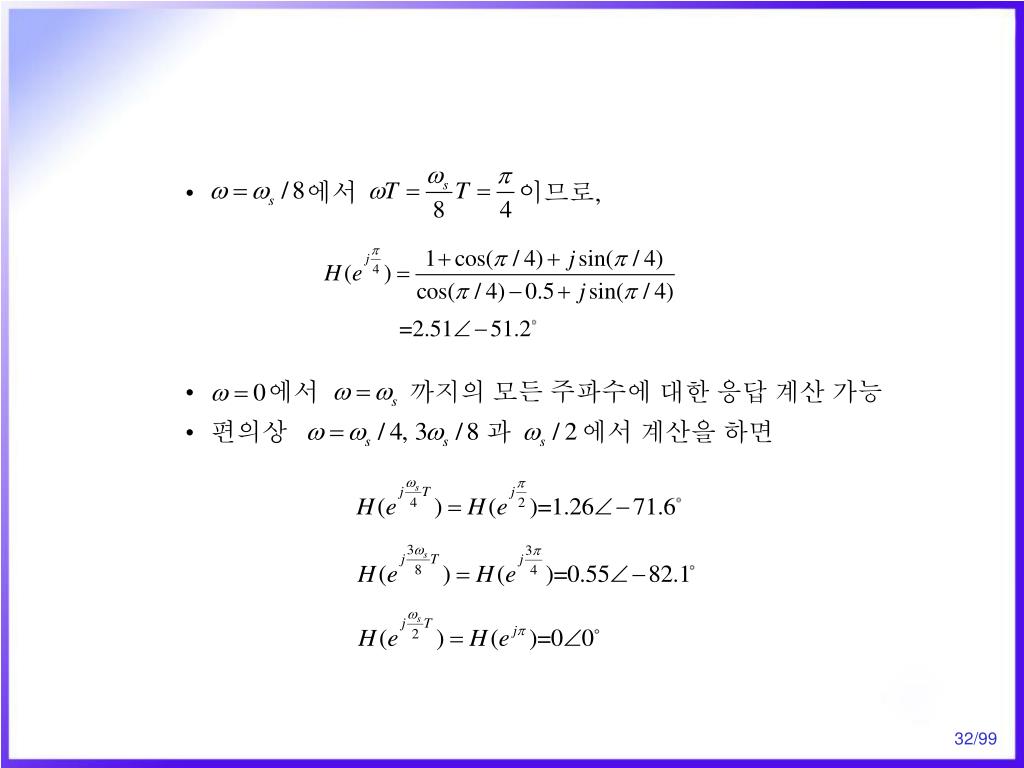

  32. 에서 이므로, • 에서 까지의 모든 주파수에 대한 응답 계산 가능 • 편의상 과 에서 계산을 하면

  33. 은 샘플링 주파수의 반에 대하여 대칭이고, 위상 응답은 비대칭임 그림6-6. 예제 6-10의 이산시간 시스템의 주파수 응답

  34. 그래프 방법을 통한 주파수 응답의 계산 • 시스템은 z = -1과 z = 0.5에서영점과 극점을 가짐 • z0에서 H(z)를 다시 표현 • 진폭 및 위상 응답 그림6-7. 극점과 영점, 기하학적인 방법을 이용한 주파수 응답 평가

  35. 6. 시스템 구현 • 이산 시간 시스템의 구현 • 실제 디지털 회로를 사용한 하드웨어 구현 • 일반적 컴퓨터 혹은 마이크로 프로세서를 위한 구현 • 일반적인 신호처리에서의 구현 그림6-8. 이산시간 시스템 구현에서의 기본적인 기능들(a) 단위지연, (b) 덧셈 또는 뺄셈기, (c) 상수 배율기, (d) 분기 연산, (e) 신호 배율기

  36. (6-35) • 단위 지연 연산 (unit delay) (그림 6-8(a)) • 덧셈기 또는 뺄셈기 (adder/subtractor) (그림 6-8(b)) • 상수배율기(constant multiplier) (그림 6-8(c)) • 분기 (branching) (그림 6-8(d)) • 신호배율기 (signal multiplier) (그림 6-8(e)) (6-36) (6-37) (6-38) (6-39)

  37. 직접구현 • 기본적구현 형태를 위한 일반적 전달함수 • 직접형 1(direct form 1) • 일반적 전달함수의 차분 방정식 (6-40) (6-41)

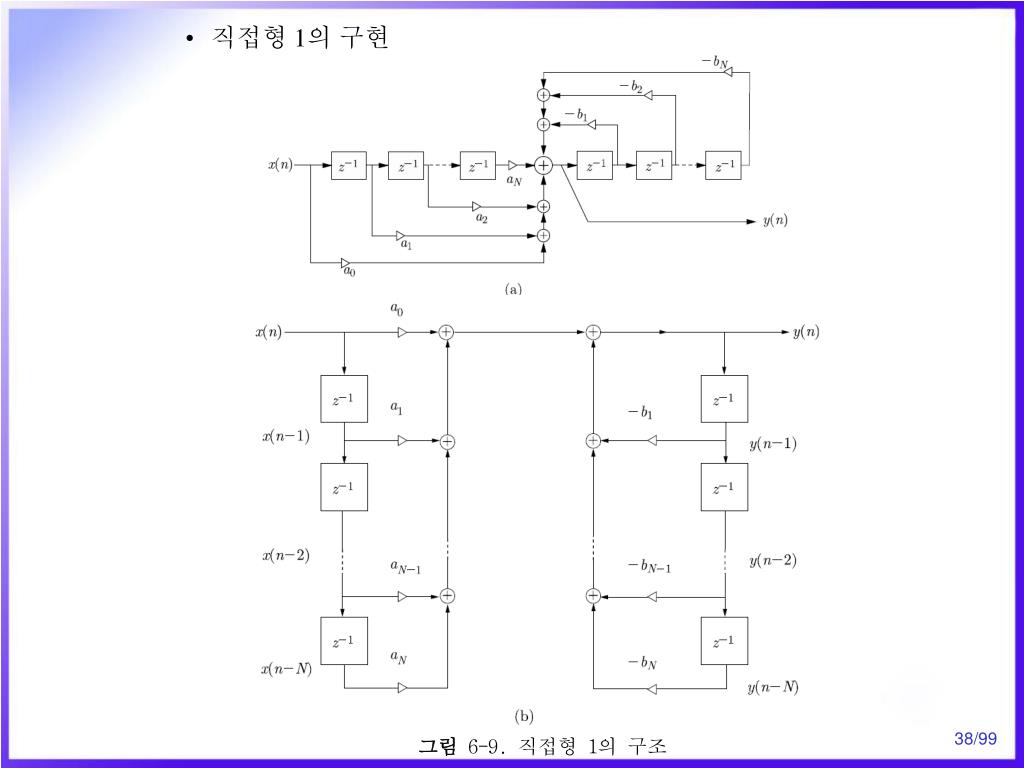

  38. 직접형 1의 구현 그림6-9. 직접형 1의 구조

  39. 직접형 2(direct form 2) 혹은 정규형 (canonic form) • 분자항과분모항의 조합 • 새로운 변수 를 사용한 정의 • 수식 (6-43)과 (6-44)의 역변환 (6-42) (6-43) (6-44) (6-45) (6-46)

  40. 직접형 2의 구현 그림6-10. 직접형 2의 구조

  41. 예제 6-11 • 아래의 전달함수로 표현되는 시스템에 대해 (a) 직접형 1과 (b) 직접형 2로 각각 구현하라. • 직접형 1 구현을 위한 차분 방정식 형태 • 직접형 1의 구현 그림6-11. 예제 6-11의 시스템 구조 (a) 직접형 1 구현, (b) 직접형 2 구현

  42. 직접형 2 • 직접형 2의 구현 그림6-11. 예제 6-11의 시스템 구조(a) 직접형 1 구현, (b) 직접형 2 구현

  43. 매개변수의 양자화 영향 • 일반적인 매개변수 양자화 오차 원인 (a) 입력 신호를 유한 개수의 이산 단계로 만드는 양자화 • 양자화오차로써 입력 신호를 유한개의 이산 단계로 양자화에 의해 발생 (b) 시스템 내의 산술연산에서 반올림(rounding) 오차들의 누적 • 산술 연산 과정에서 반올림 오차의 누적에 기인 (c) 유한 개수의 비트(bit)로 표현되는 전달 함수의 계수 ai와 bi 의 양자화 • 표본화 율이 전달함수의 주파수 범위에 비해 증가하거나 차분 방정식의 차수가 증가하는 경우

  44. 계수의 양자화 영향 • IIR 필터의 전달함수 • 유한 비트수로 양자화 될 때, 양자화된 계수 와 로 전환 (6-47) ^ ^ (6-48) 여기서 이고, 이다.

  45. 계수 양자화 오차의 영향 • 디지털 필터의 전달함수 • 한 개의 근이 z = 0.95 안에 있음으로 안정 • 양자화 간격의 크기를 q = 0.125로가정 • 계수 0.95는 0.875와 1 사이에 있음으로 1로 바뀌게 되며, 전달함수는 • 불안정한 시스템으로 바뀜

  46. 직렬 및 병렬 구현 • 복잡한 전달함수를 몇 개의 단순한 함수로 분해 • 제한된 계수의 정확도를 가져야 하는 특수 목적의 경우 전달 함수의 차수가 늘어감에 따라 커지는 양자화 오차를 최소화 • 직렬형(cascade canonic form 또는 series from)의분해 • 대부분의 경우 일차 혹은 이차로 표현됨 • 일차의 형태 • 이차의 형태 (6-49) (6-50) (6-51)

  47. 직렬 구현의 일반적 배치와 직접형 2 구현을 사용한 구성 그림6-12. 직렬 구현 형태 그림6-13. 직렬 구현에서 각 전달함수의 구현(a) 1차, (b) 2차 구현

  48. 병렬형 (parallel canonic form)의분해 • 일차 형태 • 이차 형태 (6-52) (6-53) (6-54)

  49. 병렬 구현의 일반적 배치와 직접형 2 구현을 사용한 구성 그림6-14. 병렬 구현 형태 그림6-15. 병렬 구현에서 각 전달함수의 구현(a) 1차, (b) 2차 구현

  50. 예제 6-12 • 다음의 시스템을 (a) 직렬 구현 및 (b) 병렬 구현하라. • 직렬 구현에 있어 일차 식으로 분해한 구현 • 양의 차수 사용 • 인수 분해 적용 • 그룹을 나눈 후 음의 차수로 변환
