华师京城绿色班班通系统功能基本介绍 培训讲师李海燕 2010年5月月华师京城电子白板使用培训 1

1.1系统的组成 • 交互式电子白板+推拉式黑板 • 短焦距投影仪 • 计算机（主控系统） • 有源音箱，无线麦克 • 半球型摄像头 • 无线键鼠 2 华师京城“绿色班班通”系统使用培训

1.2 进入方式 通过IE方式登录，输入地址：http://hsjc.lsbbt.com.cn 用户进入主页面，直接输入用户名和密码即可登陆。

1.3 即时开课

1.4远程可视化学习系统的界面

华师京城电子白板功能基本介绍 月华师京城电子白板使用培训 1

目录一、电子白板的构造和启动二、电子白板的应用模式三、电子白板的主要功能 2 华师京城电子白板使用培训

USB接线 屏体电子白板电子笔专用软件一、电子白板的构造和启动 1.电子白板的构造 Dianzaibii ddian 3

2.电子白板启动 （1）启动驱动：开始——程序——班班通—— （一般电脑开启时驱动已自动启动了，此步骤正常情况下可省略）（2）打开白板软件方法一：开始——程序——班班通—— 方法二：点击桌面（3）定位 (1，安装白板软件后第一次使用，2，白板或投影仪移位后须进行此操作3，电子笔光标和笔尖位子不一致。) 华师京城电子白板使用培训 8

二、电子白板的应用模式 9

1、鼠标模式 • 简单的来说，鼠标模式就等同于鼠标对电脑的操作 • 电子笔替代鼠标使用；(自动休眠功能）白色长方形按钮——右击功能；白色圆形按钮——激光红外教鞭 • 软键盘代替键盘使用 10 华师京城电子白板使用培训

激光教鞭按钮 电子笔构造及按钮说明拔出笔盖，更换电池。鼠标右键功能按钮笔尖——鼠标左键功能，通过按压实现单、双击。 12 华师京城“绿色班班通”系统使用培训

2、注解模式 ◆ 直接在电脑当前页面操作，也就是说可以在老师打开的任意页面操作 (例如：PPT)操作等。回乡偶书 -贺知章少小离家老大回，乡音无改鬓毛催。儿童相见不相识，笑问客从何处来。 11 5

3、白板模式 在白板模式下，结合软件丰富的教学资源库和课件，不仅实现了传统黑板的板书功能，而且实现了黑板功能与多媒体应用功能的有效结合，丰富了教学资源，提高了课堂教学的趣味性 ◆ 从外观上看，类似于我们的“黑板” 有更多的背景色选择有更多教学工具可以使用 ◆ ◆ 华师京城电子白板使用培训 12

三、电子白板的主要功能 1、输入/擦除功能：四种笔触,四种板擦 2、图形功能：直线图形，平面几何图形，标注工具； 3、辅助教学工具：放大镜，聚光灯，幕布，照相机，回放，屏幕移动； 4、教学资源库：图库，音频库，课件； 5、页面预览功能：所操作页面均可自动保存； 6、其他功能打开文件，保存课件，时钟，倒计时等等。华师京城电子白板使用培训 13

1.输入/擦除功能 四种笔触：铅笔、毛笔、喷桶、荧光笔荧光笔可以通过滑块调节透明度 ◆ 铅笔毛笔荧光笔 ◆ 擦除功能：任意擦除、区域擦除、对象删除、全屏擦除。 14 华师京城电子白板使用培训

2.图形功能 直线图形平面几何图形：圆形，三角形，四边形，多边形标注工具标注长度，角度标注 ◆ ◆ ◆ 华师京城电子白板使用培训 15

3.辅助教学工具 ①放大镜：放大有限图片，使教学更加清晰化。华师京城电子白板使用培训 16

②聚光灯 作用：有重点的进行讲解集中同学注意力。华师京城电子白板使用培训 17

③屏幕幕布 1、18世纪60年代 2、19世纪70年代 3、20世纪四五十年代作用：老师可按照需要进行遮挡例：请说出历史上三次工业革命的时间华师京城电子白板使用培训 18

④照相机 作用：可以随意捕捉电脑屏幕显示的全部或局部画面，并且可保存以便随时调用。华师京城电子白板使用培训 19

⑤回放功能 作用：对当前页面的操作过程的完整重现，避免了同一步骤的多次操作。

⑥几何工具 作用：为老师提供了形象，生动，好用的几何工具，大大节省了课堂时间。使用模拟的圆规画圆使用量角器测量角度

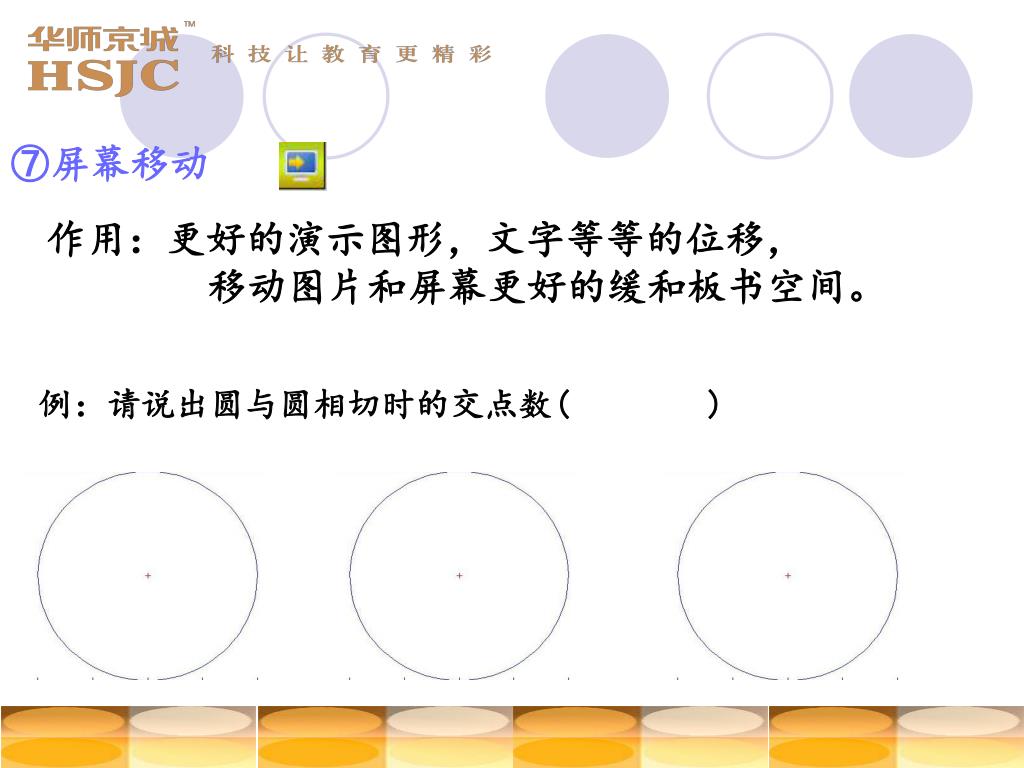

⑦屏幕移动 作用：更好的演示图形，文字等等的位移，移动图片和屏幕更好的缓和板书空间。例：请说出圆与圆相切时的交点数( ) 20

4.教学资源库 图库----根据学科分类，方便课堂教学。选中图片并单击，该图片即被调取到软件界面上了；或者直接拖动即可。华师京城电子白板使用培训 21

音频库----双击选中的音视频，在软件界面上出现播放器，并自动播放，也可暂停或关闭。或者直接将音频库里的音视频资料拖出即可播放。支持mp3、wav、swf、avi等多种格式的音视频播放。音频库----双击选中的音视频，在软件界面上出现播放器，并自动播放，也可暂停或关闭。或者直接将音频库里的音视频资料拖出即可播放。支持mp3、wav、swf、avi等多种格式的音视频播放。华师京城电子白板使用培训 22

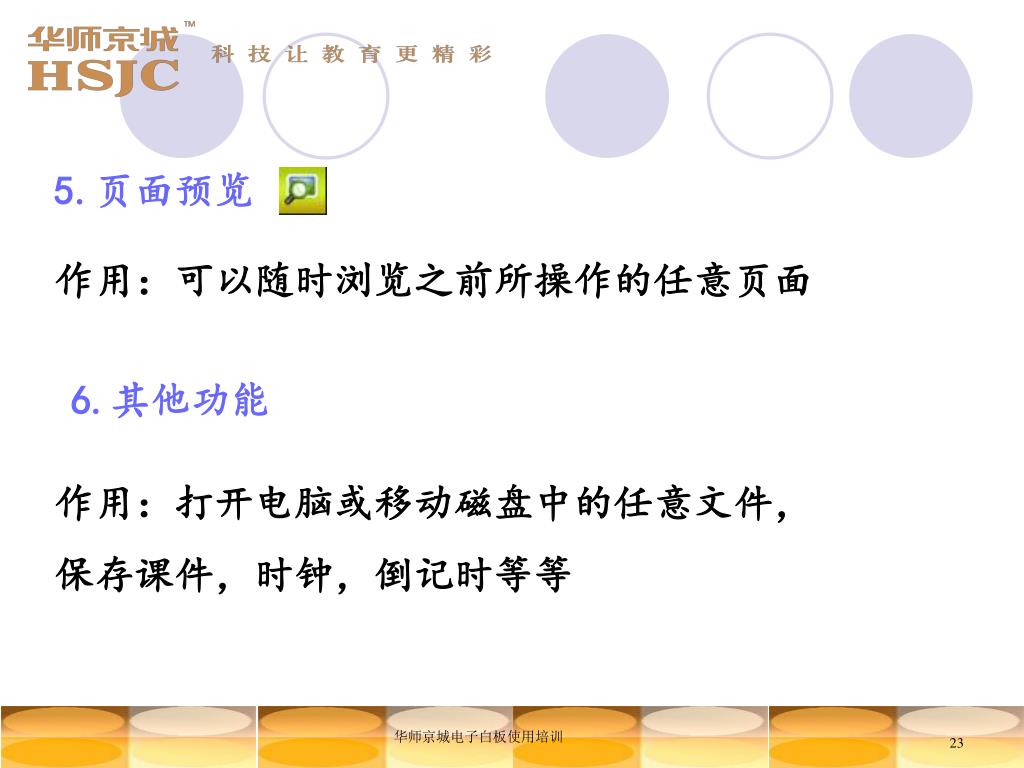

5.页面预览 作用：可以随时浏览之前所操作的任意页面 6.其他功能作用：打开电脑或移动磁盘中的任意文件，保存课件，时钟，倒记时等等华师京城电子白板使用培训 23

电子白板使用注意事项 月华师京城电子白板使用培训 1

一、设备的开启和关闭 • 开启步骤 • 1、将控制柜内的电源插座依次打开； • 2、将投影机的遥控器对准投影机，按下右上角的红色开关键，直到投影机上的红色指示灯变为绿色，方为开启状态； • 3、开启电脑主机； 29 华师京城“绿色班班通”系统使用培训

关闭步骤 • 1、点击软件右上角的退出按钮，退出电子白板软件； • 2、点击电脑开始菜单，关闭电脑； • 3、使用投影机遥控器，对准投影机，按两次红色开关键，关闭投影机； • 4、依次关闭控制柜内的电源插座； • 注：一定要等投影机完全散热才可以关闭电源，否则会影响投影机灯泡的使用寿命；各设备的数据连接线尽量不要拨下，以免磨损接线插口，影响使用。 30 华师京城“绿色班班通”系统使用培训

二、设备的使用注意事项 1.电子白板使用注意事项：切勿用尖锐的利器在白板刻画，不可用化学试剂进行擦拭，可用拧干的棉质湿布进行清洁，需配备专用电子笔使用。 2.电子笔使用注意事项：应由专人保管，即使更换电池，注意更换电池的方法，太久不用要对其激活。 31 华师京城“绿色班班通”系统使用培训

投影仪使用注意事项： 正确关机，保证散热完成，power灯停止闪烁后方可切断电源；使用时间，每次连续工作少于4小时，以免灯泡处于过热状态；不要频繁开关电源，每次使用最好在45分钟以后；平时注意防尘，保证一定的湿度，温度等。

原因 纠正措施白板通讯软件未打开打开白板通讯软件白板线连接异常检查带有信号放大器的短线是否正确连接好。重新启动白板通讯软件。未对电子笔进行定位进行定位。电子笔处于休眠状态轻点笔尖，使笔退出休眠状态。电子笔电池没电更换电池。电子笔故障更换电子笔。设备的常见问题处理(电子笔无法使用）

原因 纠正措施刷新率过低将刷新率调高。 VGA线松动重新连接VGA线，并且紧固VGA的接口。 ★投影仪图像出现水波纹或者字体晃动

原因 纠正措施无线键鼠接收器未连接将无线键鼠接收器插入电脑USB接口。无线键鼠没电更换无线键鼠电池。 ★无线键鼠不能使用

原因 纠正措施音箱无法正常播放声音检查音箱是否正常。麦克风没电更换麦克风电池。麦克风被静音打开音量控制及音频管理器，取消麦克风静音。麦克风损坏更换麦克风。 ★无线麦克风无声音

售后维护： • 技术支持联系热线： • 400-880-5056 • 技术支持联系邮箱： • service@hsjc.com.cn • 技术支持QQ： • 1273471195 37 华师京城“绿色班班通”系统使用培训

谢谢关注 华师京城电子白板使用培训 27
