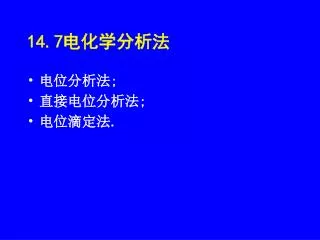

  1. 14.7电化学分析法 • 电位分析法; • 直接电位分析法; • 电位滴定法.

  2. 一、电位分析法 • 电位分析法:利用电极电位和活度或浓度之间的关系,并通过测量电极电位来测定物质含量的方法称电位分析法。 电位分析法分为：直接电位法和间接电位法(电位滴定法) 2. 电极电位和活度或浓度之间的关系—能斯特公式 对电极反应：Ox ＋ne-＝ Red ; 忽略离子强度的影响,能斯特公式为:

  3. 电位法中的专用电极即指示电极和参比电极 3.指示电极:电极电位随待测物质含量变化而变化。 分为两大类: (1)金属基电极 ①金属/金属离子电极 Mn+ + ne- = M 如Cu2+/Cu、、 Ag＋/Ag、 Zn2+/Zn、Hg2＋/Hg等.

  4. ②金属/金属难溶盐电极 如银-氯化银电极 Ag,AgCl(固) ︱Cl-(aCl-) AgCl(固) + e- = Ag + Cl- 甘汞电极: Hg,Hg2Cl2(固) ︱Cl-(aCl-) Hg2Cl2(固) + 2e- = 2Hg + 2 Cl-

  5. ③均相氧化还原电极(惰性电极) 由惰性金属(铂或金),插入溶液中,和氧化态及还原 态共同构成. 如铂丝插入Fe3+和Fe2+溶液中,其电极表示为: Pt︱ Fe3+ , Fe2+ (2)膜电极---离子选择性电极 膜电极:以固态或液态膜为传感器的电极。膜电极的 薄膜并不能给出或得到电子,而是有选择性地让某种 特定离子渗透或交换并产生膜电位,其膜电位与溶液 中离子的活度(或浓度)成正比,故可作指示电极。 分为：

  6. ①玻璃电极－如pH值玻璃电极。 浸泡后的玻璃膜示意图： 内部溶液︱水合硅胶层︱干玻璃层︱水合硅胶层︱外部溶液 H+ H++Na＋ Na＋ Na＋ + H+ H+ 另外还有Na＋、K+、Ag＋等玻璃电极； ②微溶盐晶体膜电极－如F－选择电极； F-试液|膜（LaF3）|0.1mol·L-1NaF， 0.1mol·L-1NaCl|AgCl|Ag； ③液体离子交换膜电极－如钙电极。 目前我国已研制出十几种离子选择电极，还有 NH3、HCN、SO2等气敏电极,专门用于测定气体。

  7. 4.参比电极：电极电位在测定过程中保持不变,且再现性好。4.参比电极：电极电位在测定过程中保持不变,且再现性好。 常用参比电极为饱和甘汞电极(SCE)。 25oC, 另外，银-氯化银电极 常被用作玻璃电极或离子选择电极的内参比电极。

  8. 二、直接电位分析法:通过测定原电池电极电位直接二、直接电位分析法:通过测定原电池电极电位直接 测定被测离子的活度或浓度的方法。 将指示电极和参比电极两个电极共同浸入被测溶液中构成原 电池，通过测定原电池的电极电位，可得被测溶液的离子活度或 浓度。 1.pH值的电位测定 （1）pH测定原理 指示电极：pH玻璃电极(H＋专属性离子选择电极)。 参比电极：饱和甘汞电极(注意:内参比电极为氯化银电极) 玻璃电极与饱和甘汞电极和被测溶液组成工作电池,可表示为:

  9. 甘汞电极 玻璃极 （－）Ag, AgCl | HCl | 玻璃膜 | 水样 ║ KCl(饱和) | Hg2Cl2（固），Hg（＋） 不对称 液接 电池的电位为： 不对称 －玻璃电极薄膜内外两表面不对称引起的电位差. 液接(L) －两种组成或浓度不同的溶液界面上，由于离子扩散 通过界面的迁移率不同而引起的液体接界电位。 其中; 在一定条件下都是常数,将其合并为K,则

  10. 25℃ K常数：包括的参比电极电位、不对称电位、液接电位 等因素要保持恒定，另外在整个测定过程中,要严格控制 试验条件,保持温度T恒定,搅拌溶液,缩短电位平衡时间(响 应时间)等。

  11. 由于K值很难测定和计算，实际应用时，以pH 值已确定的标准溶液为基准计算： 经整理得：

  12. （2）酸度计 据pH的实用定义而设计的测定pH值的仪器。 构成：由电极和电位计两部分组成,电极和试液组成工作电池;电池的电动势用电位计测量。 使用：使用时应使温度保持恒定，并选用与待测溶液pH 接近的标准缓冲溶液定位(不对称电位、液接电位等因素要保持恒定)。即将酸度计的电极浸入标准溶 液，直接在酸度计上读出其pH值。 我国标准计量局制定了六种标准溶液及其在0～60℃ 的pH值。如：邻苯二甲酸氢钾（pH＝4.0）、混合磷酸盐 （pH＝6.86）、四硼酸钠（pH＝9.18）。 注意：玻璃电极使用前需要浸泡24h以上,目的是使不对称 电位处于稳定值，同时形成水合硅胶层，保证H＋的传递。

  13. 2.离子活度（或浓度）的测定 （1）离子选择性电极—膜电极 离子选择性电极是测定溶液中某一特定离子的活度（或浓度）的指示电极,其膜电位与溶液中离子的活度(或浓度)成正比。 （2）测定原理 将离子选择性电极和参比电极插入试液中，可以组成测定各种离子活度的电池。

  14. 如氟离子选择性电极测定水样中的F-离子时,电池组成为:如氟离子选择性电极测定水样中的F-离子时,电池组成为: Hg, Hg2Cl2（固） |饱和氯化钾║F-水样|LaF3|0.1mol/LNaF,0.1mol/LNaCl|AgCl,Ag 离子选择性电极与参比电极的电位差即膜电位公式为： 25℃ ±——若电极对阳离子响应，取正号；对阴离子响应，取负号。 可见离子选择电极的膜电位与被测离子(i）的活度成正比,只要用电位计测量膜电位,便可求得被测离子的活度。

  15. 若水样中有干扰离子存在,则膜电位公式为 : ai和aj－被测离子i和干扰离子j的活度; ni和nj－分别为被测离子和干扰离子的电荷数. Kij－离子选择性常数; Kij<1,表示i离子选择电极对干扰离子j的响应的相对大小。Kij越小表明电极的选择性越高。如pH玻璃电极对Na+的选择性常数KH+/Na+=10-11,表明此电极对H+相应比对Na+相应灵敏1011倍。

  16. （3）测定方法 ①以已知离子活度的标准溶液为基准计算： 与测定pH值的方法一样，可采用已知离子活度的标 准溶液为基准，通过比较水样和标准溶液的两个工作电 池的电极电位来计算水样中的离子活度。若保持溶液的 离子强度固定，可用浓度代替活度。 同理可得： pC样，pC标____分别为水样和标准溶液中被测离子浓度（mol/L)的负对数; 池.样、 池.标___分别为水样和标准溶液的工作电池的电极电位。

  17. ②标准曲线法： 用测定离子的纯物质，配制一系列不同活度的标准溶液，测定的膜电位与活度的对数lga成直线关系,当溶液的离子强度保持不变的情况下, 膜电位与浓度的对数lgc成直线关系 用总离子强度调节缓冲溶液保持溶液的离子强度相对 稳定，分别测定各溶液的电位值，并绘制 ～lg ci 关 系曲线。

  18. 总离子强度调节缓冲溶液（TISAB）作用： a、保持溶液的离子强度相对稳定（因为离子活度系数保持不变时，膜电位才与lgci呈线性关系） b、缓冲和掩蔽干扰离子 不同离子可选用不同的总离子强度调节剂,如氟离子选择电极测定水样中F-离子时,采用的TISAB为：0.1mol/LNaCl+0.25mol/LHAc+0.75mol/LNaAc+ 0.001mol/L柠檬酸钠(pH=5,总离子强度为1.75)。其 中HAc-NaAc为缓冲溶液；柠檬酸掩蔽Fe3+,Al3+。

  19. ③标准加入法：主要用于测定水样中离子的总浓度（含游离的和络合的）。③标准加入法：主要用于测定水样中离子的总浓度（含游离的和络合的）。 设某一试液体积为V0，其待测离子的总浓度为cx，测定的工作电池电位为1，则： 式中：χ1为游离态待测离子占总浓度的分数；γ1是活度系数;cx是待测离子的总浓度。

  20. 往试液中准确加入一小体积Vs(约为V0的1/100)的用待测离子的纯物质配制的标准溶液, 浓度为cs(约为cx的100倍)。由于V0>Vs，可认为溶液体积基本不变。 浓度增量为：⊿c = csVs / V0 再次测定工作电池的电位为2： 可以认为γ2≈γ1。，χ2≈χ1 ,则电位变化量：

  21. 只要测出△,便可计算出被测离子的浓度Cx。 标准加入法优点: a.不需做标准曲线; b.只需一种标液便可求出待测离子的总浓度,是离子选择电极测定一种离子总浓度的有效方法。

  22. （4）影响电位测定准确性的因素 ①测量温度：影响主要表现在对电极的标准电极电位、直线的斜率和离子活度的影响上。在测量过程中应尽量保持温度恒定。 ②线性范围和电位平衡时间（响应时间）：一般线性范围在10-1～10-6 mol / L；平衡时间越短越好。测量时可通过搅拌使待测离子快速扩散到电极敏感膜，以缩短平衡时间。测量不同浓度试液时，应由低到高测量。 ③溶液特性：溶液特性主要是指溶液离子强度、pH及共存组分等。溶液的总离子强度应保持恒定。 ④电位测量误差：当电位读数误差为1mV时， 一价离子，相对误差为3.9% 二价离子,相对误差为7.8% 故电位分析多用于测定低价离子。相对误差较小。

  23. 三、电位滴定法: 向水样中滴加能与被测物质进行化学反应的滴定剂,利用 化学计量点时电极电位的突跃来确定滴定终点；根据滴定剂 的浓度和用量，求出水样中被测物质的含量和浓度。它与滴 定分析法不同的是，不需要指示剂来确定来指示滴定终点， 而是根据指示电极的电位“突跃”指示终点。 电位滴定的用途： （1）无合适的指示剂； (2)有色、浑浊、有胶体物覆盖指示剂产生的颜色； （3）混合离子的连续滴定； 如：Cl－、Br－、I－不可用分步沉淀滴定，可使用电位滴定连续测定,被滴定的先后次序为I－ 、Br－ 、Cl－ 。 （4）非水滴定（滴定体系不含水，但大多数指 示剂都是水溶液）。 （5）要求被测物质浓度大于10－3 mol/L。

  24. 1.滴定曲线 每滴加一次滴定剂，平衡后测量电位, 将相应的电极电位数值()和滴定剂用量(V） 作图得到～ V 滴定曲线。达到化学计量点时,电极电位有一突跃,即可确定终点。

  25. 2.电位滴定终点确定方法 通常采用三种方法来确定电位滴定终点。 (1) -V曲线法：如图（a）所示。 滴定曲线对称且电位突跃部分陡直。绘制—V曲线方法简单，但准确性稍差。 (a) —V曲线

  26. (2) Δ/ΔV - V 曲线法：如图（b）所示。 由电位改变量与滴定剂体积增量之比计算。 Δ/ΔV - V曲线上存在着极值点，该点对应着 -V 曲线中的拐点。 (b) △/△V－V曲线

  27. (3) Δ2/ΔV 2 - V曲线法： Δ2/ΔV 2表示-V 曲线的二阶微商。 (c)△2/△V2—V曲线

  28. Δ2/ΔV 2值由下式计算： 一次微商△/△V－V曲线的最高点恰是二次微商△2/△V2=0所对应的点,求Δ2/ΔV 2=0时对应的V值,即得到终点时所加滴定剂的体积。 3.电位滴定仪:近年来,普遍应用自动电位滴定仪,简便,快速.

  29. 4、电位滴定法的电极 电位滴定法对于酸碱滴定、络合滴定、沉淀滴定、氧化还原滴定都适用。根据不同的反应选择不同的指示电极,然后根据电位的突跃确定终点。

  30. 例题 1.离子选择性电极的选择性常用选择常数Kij的大小来衡量（ B ）。 A、Kij的值越大表明电极选择性越高 B、Kij的值越小表明电极选择性越高 C、Kij的值不直接用来衡量电极选择性 D、电极选择性与cj Kij的乘积有关 2. 测量pH时，需要用标准pH溶液定位，这是为了（ D ）。 A、避免产生酸差 B、避免产生碱差 C、消除温度的影响;D、消除不对称电位和液接电位的影响

  31. 3.电位分析法主要用于低价离子测定的原因是（ D ）。 A、低价离子的电极易制作，高价离子的电极不易制作、 B、高价离子的电极还未研制出来 C、能斯特方程对高价离子不适用 D、测定高价离子的灵敏度低，测量的误差大 4.直接电位法测定溶液中离子浓度时，通常采用的定量方法是（C ） A、内标法 B、外标法 C、标准加入法D、比较法 5.玻璃电极不包括（ C ）。 A、Ag-AgCl内参比电极; B、一定浓度的HCl溶液; C、饱和KCl溶液; D、玻璃膜.

  32. 14、玻璃电极在使用前需要浸泡24h以上,目的是： D A、清洗电极； B、消除不对称电位； C、消除液接电位；D、使不对称电位处于稳定值。 15、测定溶液溶液pH值时，所用的指示电极是：C A、Pt电极； B、银－氯化银电极； C、玻璃电极；D、氢电极。 16、测定溶液溶液pH值时，所用的参比电极是：D A、Pt电极； B、银－氯化银电极； C、玻璃电极； D、饱和甘汞电极。

  33. 6.离子选择电极的一般组成分为（ A ）。 A、内参比电极、内参比溶液、功能膜、电极管 B、内参比电极、饱和KCl溶液、功能膜、电极管 C、内参比电极、pH缓冲溶液、功能膜、电极管 D、内参比电极、功能膜、电极管 7.有关离子选择性电极选择性系数的正确描述为（ c ）。 A、一个精确的常数，可用于对干扰离子产生的误差进行校正 B、一个精确的常数，主要用于衡量电极是选择性 C、不是严格意义上的常数，用于估计干扰离子给测定带来的误差 D、电极选择性系数是生产厂家衡量产品质量所给定的一个指标。

  34. 10.氟离子选择电极法中，使用的离子强度缓冲液通常含有醋酸盐，其pH值为（ B ）。 A、4.5—5.5 B、5.0—5.5 C、5.5—6.0 D、6.0—6.5 11.用氟离子选择性电极测定溶液中F-离子时，其电池的组成为：( B ) A、Ag|AgCl|KCl（饱和）||F-试液|膜（LaF3）|0.1mol·L-1NaF， 0.1mol·L-1NaCl|AgCl|Ag； B、Hg|Hg2Cl2|KCl（饱和）||F-试液|膜（LaF3）|0.1mol·L-1NaF， 0.1mol·L-1NaCl|AgCl|Ag； C、Hg|Hg2Cl2|KCl（饱和）||F-试液|膜（LaF3）|0.1mol·L-1NaF,0.1mol·L-1NaCl|Hg2Cl2|Hg； D、Ag|AgCl|KCl（饱和）||F-试液|膜（LaF3）|0.1mol·L-1NaF， 0.1mol·L-1NaCl|Ag2Cl2|Hg；

  35. 5、测定水中微量氟,最为合适的方法有( )A 沉淀滴定法; B 离子选择电极法; C 火焰光度法;D 发射光谱法. 8.,测定饮用水中F-离子含量时，加入总离子强度缓冲液，其中柠檬酸的作用是：( D ) A、控制溶液的pH值； B、使溶液离子强度维持一定值； C、避免迟滞效应； D、与Al，Fe等离子生成络合物，避免干扰； 9.用氟电极直接电位法测定溶液中氟含量时，需加入总离子强度调节缓冲液（TISAB），下面哪外化合物不是其中的组分？( D ) A、HAc； B、NaAc； C、NaCl； D、NH4Cl。

  36. 12.欲测定水中的I-和Cl-,需采用的方法有: D A、酸碱滴定法 B、配位滴定法 C、沉淀滴定法 D、电位滴定法 13.下列滴定体系应选用什么电极作指示电极: (1)用Ag+滴定Cl-(Br－、I－ 、S2－、CN－)； D （2）用NaOH滴定H2C2O4； C （3）用F-滴定Al3＋； B （4）用Ce4＋滴定Fe2＋。 A A、Pt电极； B、氟电极； C、玻璃电极； D、银电极。
