产品特征： 产品具备低损耗、高可靠性 关键部件选用知名品牌 , 可靠性更好 模块化设计，单体可达 128 路，并提供 光开关大型矩阵叠加功能

南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http:// www.coreray.cn professional supplier of fiber optical component. 1 × N 机械式光开关.

galena-fletcher
Download Presentation

产品特征： 产品具备低损耗、高可靠性 关键部件选用知名品牌 , 可靠性更好 模块化设计，单体可达 128 路，并提供 光开关大型矩阵叠加功能

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

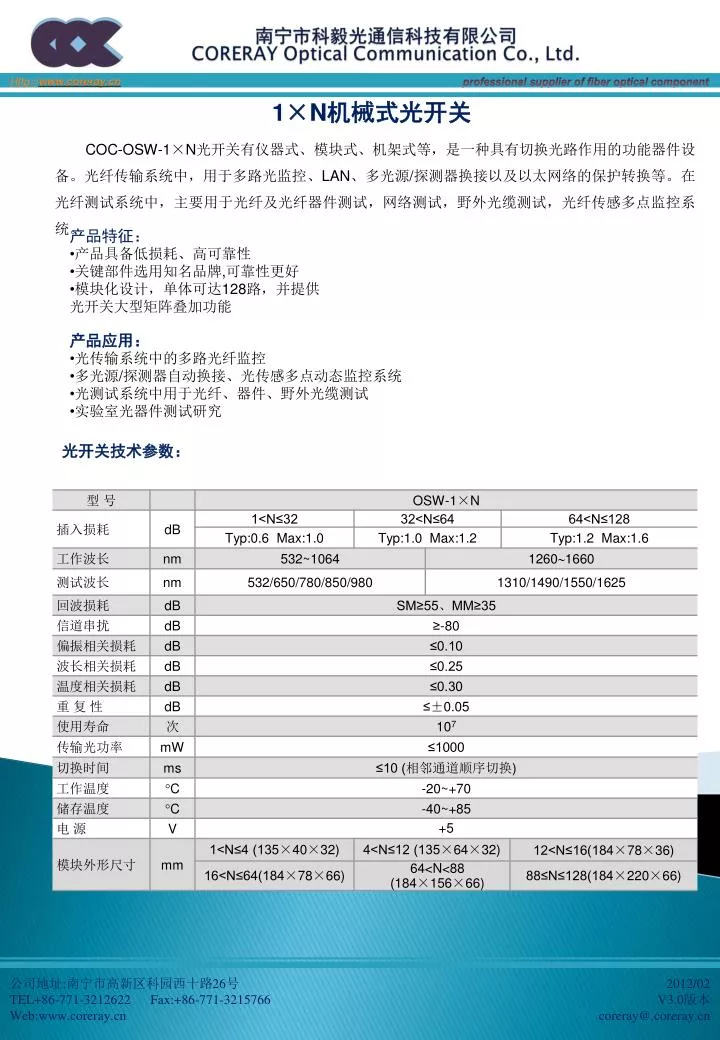

  1. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component 1×N机械式光开关 COC-OSW-1×N光开关有仪器式、模块式、机架式等，是一种具有切换光路作用的功能器件设备。光纤传输系统中，用于多路光监控、LAN、多光源/探测器换接以及以太网络的保护转换等。在光纤测试系统中，主要用于光纤及光纤器件测试，网络测试，野外光缆测试，光纤传感多点监控系统。 • 产品特征： • 产品具备低损耗、高可靠性 • 关键部件选用知名品牌,可靠性更好 • 模块化设计，单体可达128路，并提供 光开关大型矩阵叠加功能 • 产品应用： • 光传输系统中的多路光纤监控 • 多光源/探测器自动换接、光传感多点动态监控系统 • 光测试系统中用于光纤、器件、野外光缆测试 • 实验室光器件测试研究 光开关技术参数： 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  2. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component 外形尺寸： 1XN (1<N<5)光开关外形尺寸图(mm): (L)135×(W)40×(H)32 1 X N(4≤N≤12)光开关外形尺寸(mm): (L)135×(W)64×(H)32 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  3. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component 1XN(12<N≤16)光开关外形尺寸 (mm): (L)184×(W)78×(H)36 1XN(16<N≤64)光开关外形尺寸 (mm):(L)184×(W) 78×(H) 66 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  4. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component 1XN(64<N<88)光开关外形尺寸 (mm):(L)184×(W) 156×(H) 66 1XN(88≤N≤128)光开关外形尺寸 (mm):(L)184×(W) 220×(H) 66 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  5. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component C型1XN(N≤16)光开关外形尺寸 (mm):(L)140×(W) 77.5×(H) 32 C型1XN(N≤32)光开关外形尺寸 (mm):(L)140×(W) 77.5×(H) 64 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  6. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. 0复位 1 Input 2 3 /RESET 4 输入 D0~Dn N Output /READY ERROR Http://www.coreray.cn professional supplier of fiber optical component 工作原理: 逻辑表: 时序图: 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  7. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component 管脚定义: 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn 2012/02 V3.0版本 coreray@.coreray.cn

  8. 南宁市科毅光通信科技有限公司 CORERAY Optical Communication Co., Ltd. Http://www.coreray.cn professional supplier of fiber optical component 订购信息:OSW-1×N-A-B-C-D-E-F 2012/02 V3.0版本 sales006@coreray.cn 刘小姐 公司地址:南宁市高新区科园西十路26号 TEL+86-771-3212622 Fax:+86-771-3215766 Web:www.coreray.cn
