  1. Uždavinys • Susipažinti su kirtinių rūšimis braižyboje, jų braižymo ypatumais.

  2. Kirtinys-vaizdas,gautas detale perkirtus ją įsivaizduojama plokštuma.

  3. Kirtiniai yra dviejų tipų: iškeltieji, įterptieji.

  4. iškeltieji Iškeliami į laisvą lapo vietą

  5. Iškeliami ant simetrijos ašies, jeigu kirtimo figūra simetriška tos ašies atžvilgiu Tokiu atveju kirtinys nežymimas raidėmis.

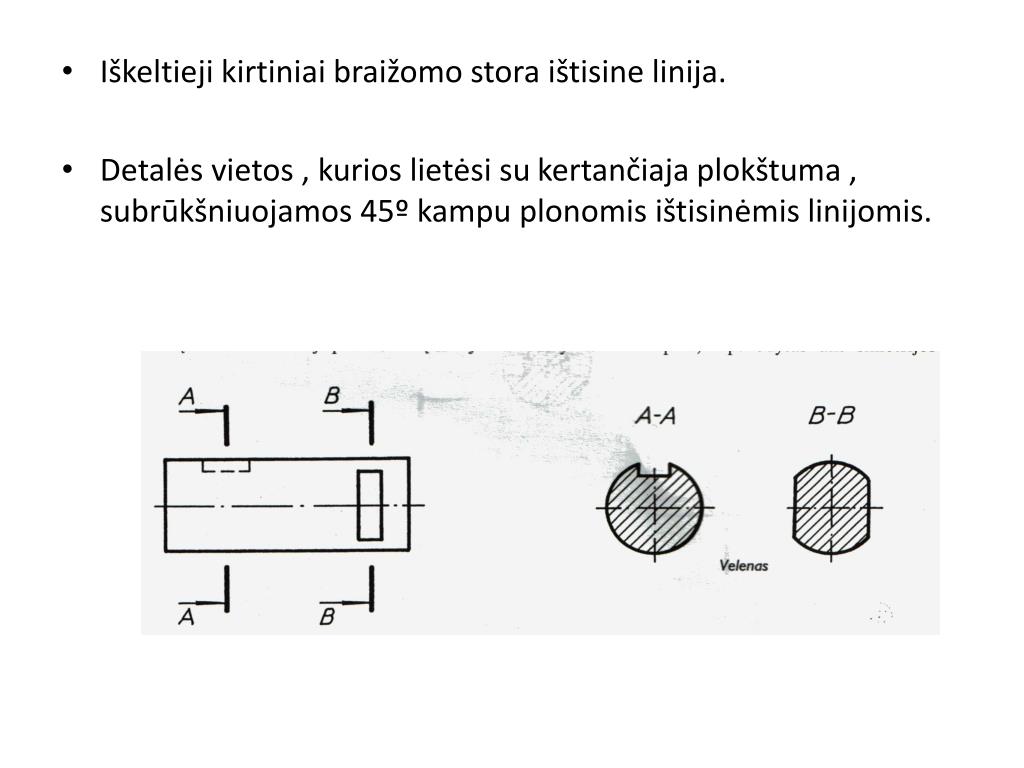

  6. Iškeltieji kirtiniai braižomo stora ištisine linija. • Detalės vietos , kurios lietėsi su kertančiaja plokštuma , subrūkšniuojamos 45º kampu plonomis ištisinėmis linijomis.

  7. Kertančioji plokštuma rodoma stora linija, atitraukta nuo detalės apybrėžos. Į ją remiasi rodyklė, nusakanti žiūrėjimo kryptį,kuri gali būti įvairi. • Kertančioji plokštuma įvardijama didžiosiomis raidėmis, kurios užrašomos ne taip kaip matmenys , o iš išorės.

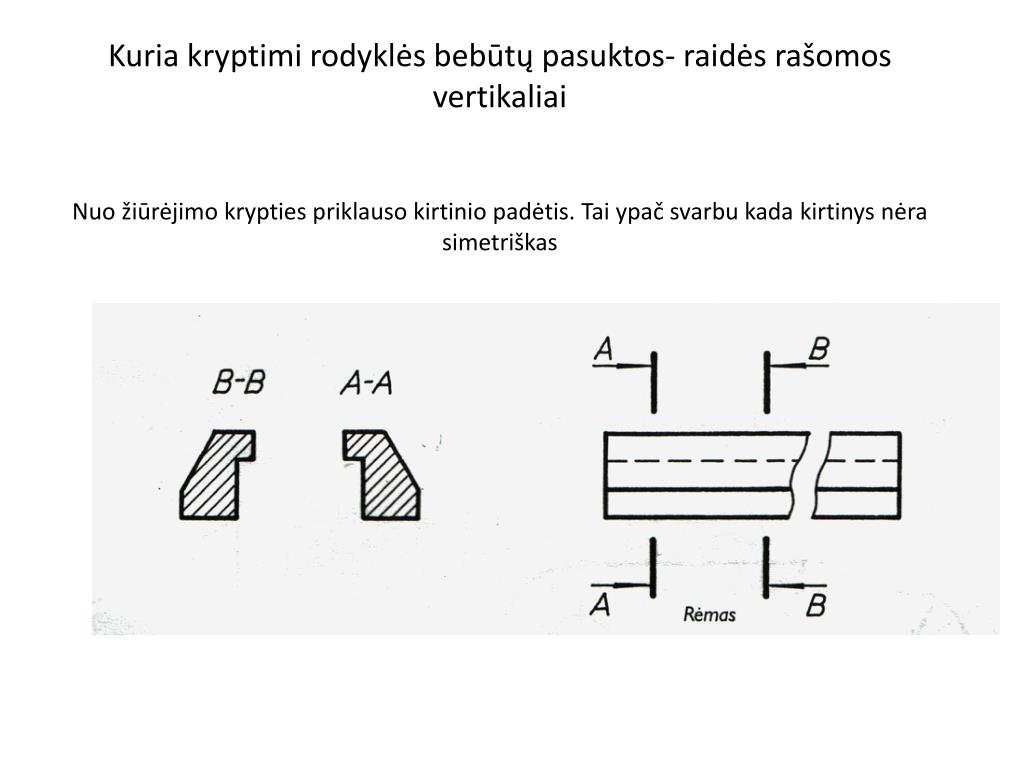

  8. Kuria kryptimi rodyklės bebūtų pasuktos- raidės rašomos vertikaliai Nuo žiūrėjimo krypties priklauso kirtinio padėtis. Tai ypač svarbu kada kirtinys nėra simetriškas

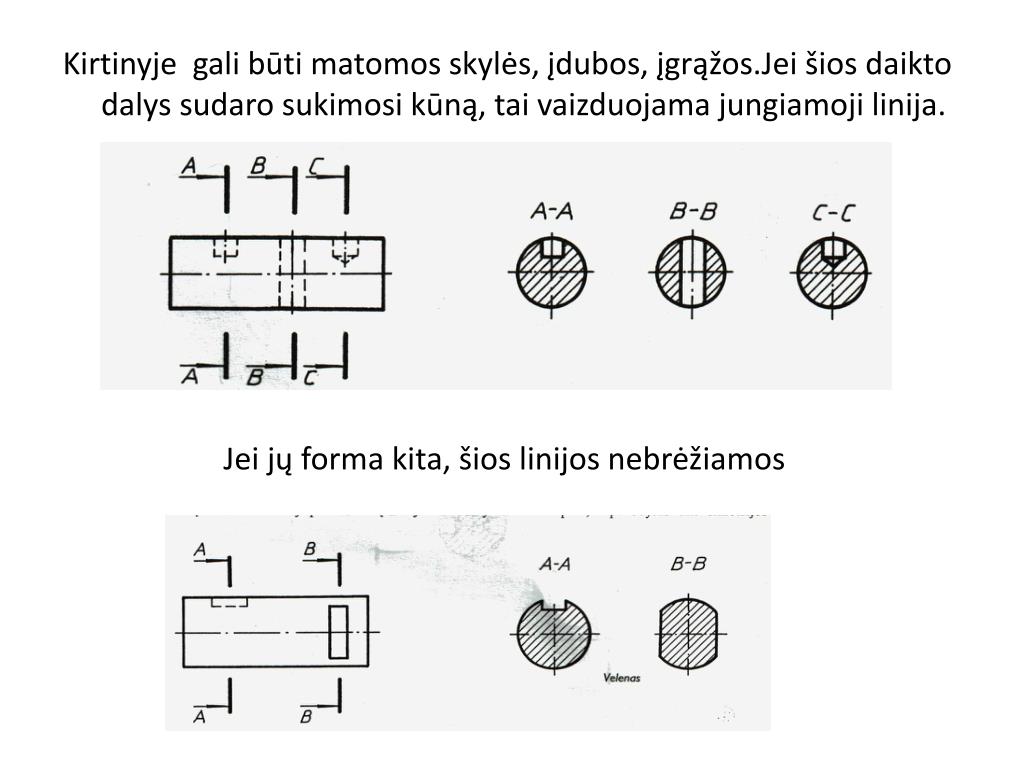

  9. Kirtinyje gali būti matomos skylės, įdubos, įgrąžos.Jei šios daikto dalys sudaro sukimosi kūną, tai vaizduojama jungiamoji linija. Jei jų forma kita, šios linijos nebrėžiamos

  10. Kirtinio į dalis suskaidyti negalima.

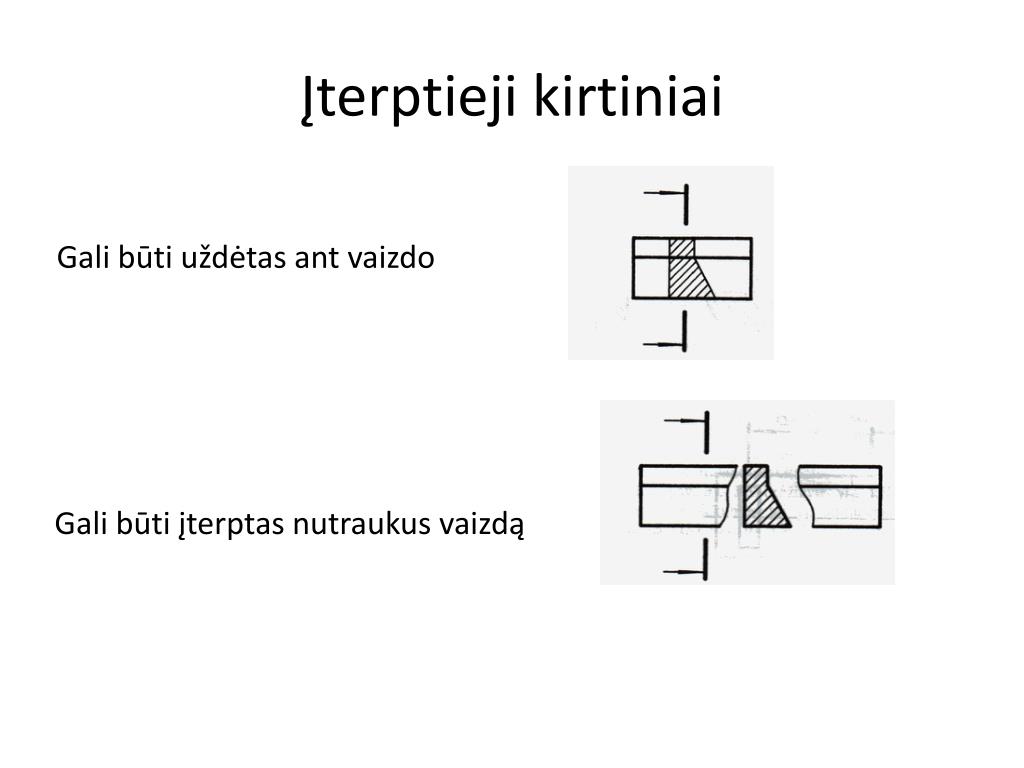

  11. Įterptieji kirtiniai Gali būti uždėtas ant vaizdo Gali būti įterptas nutraukus vaizdą

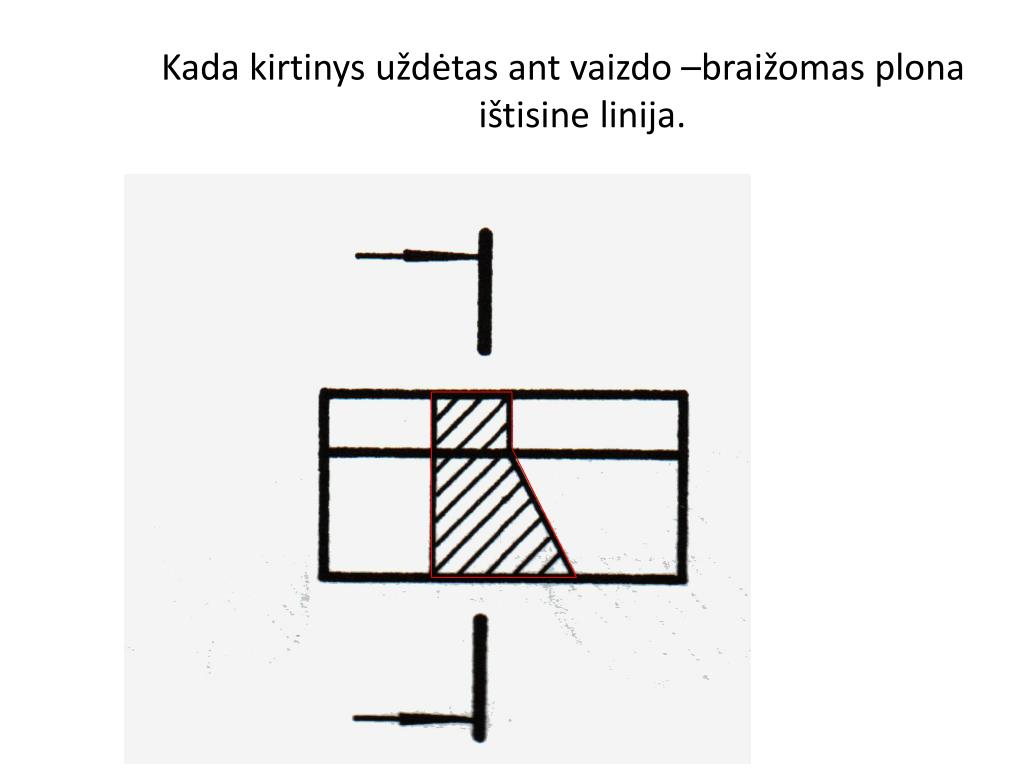

  12. Kada kirtinys uždėtas ant vaizdo –braižomas plona ištisine linija.

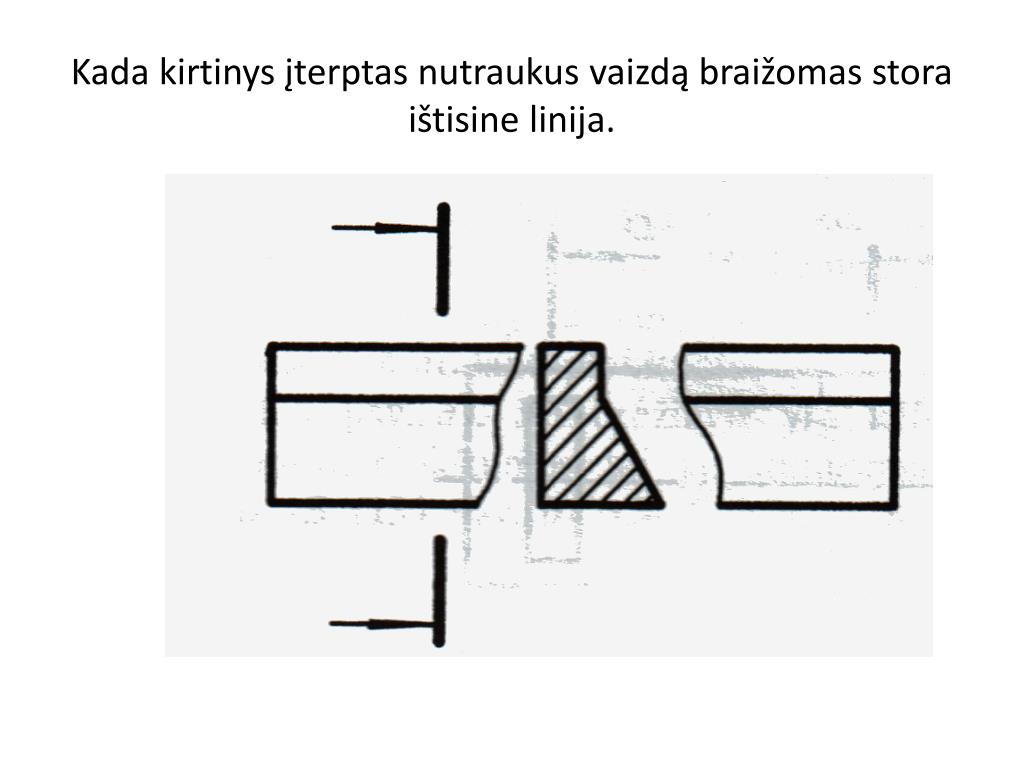

  13. Kada kirtinys įterptas nutraukus vaizdą braižomas stora ištisine linija.

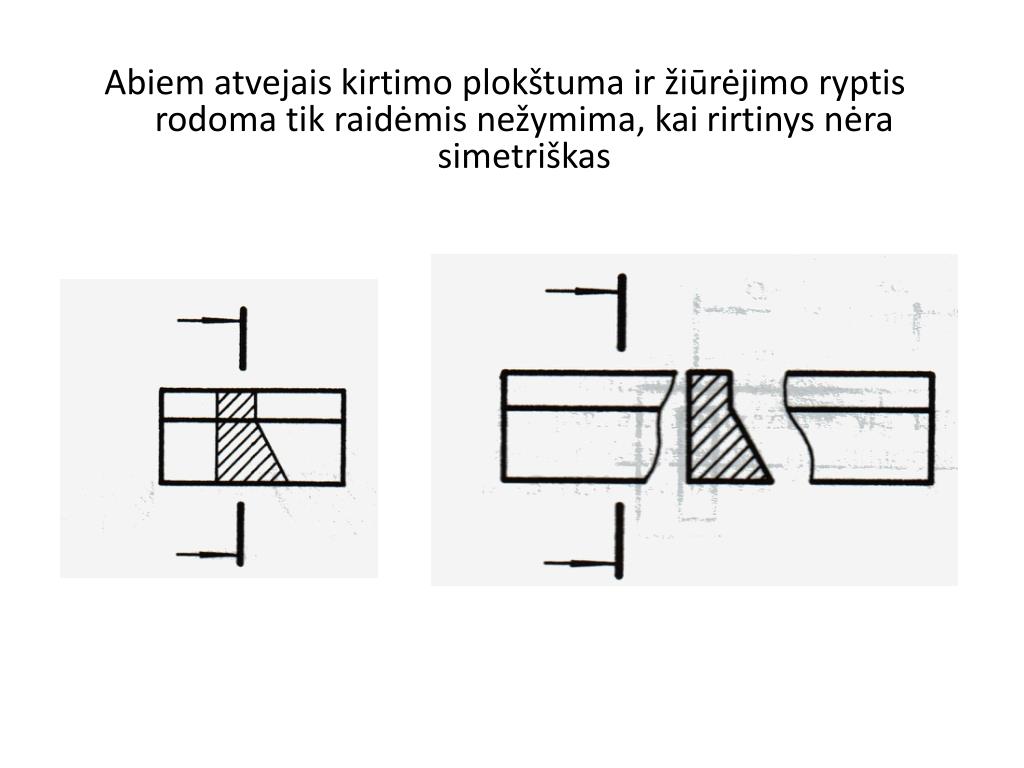

  14. Abiem atvejais kirtimo plokštuma ir žiūrėjimo ryptis rodoma tik raidėmis nežymima, kai rirtinys nėra simetriškas

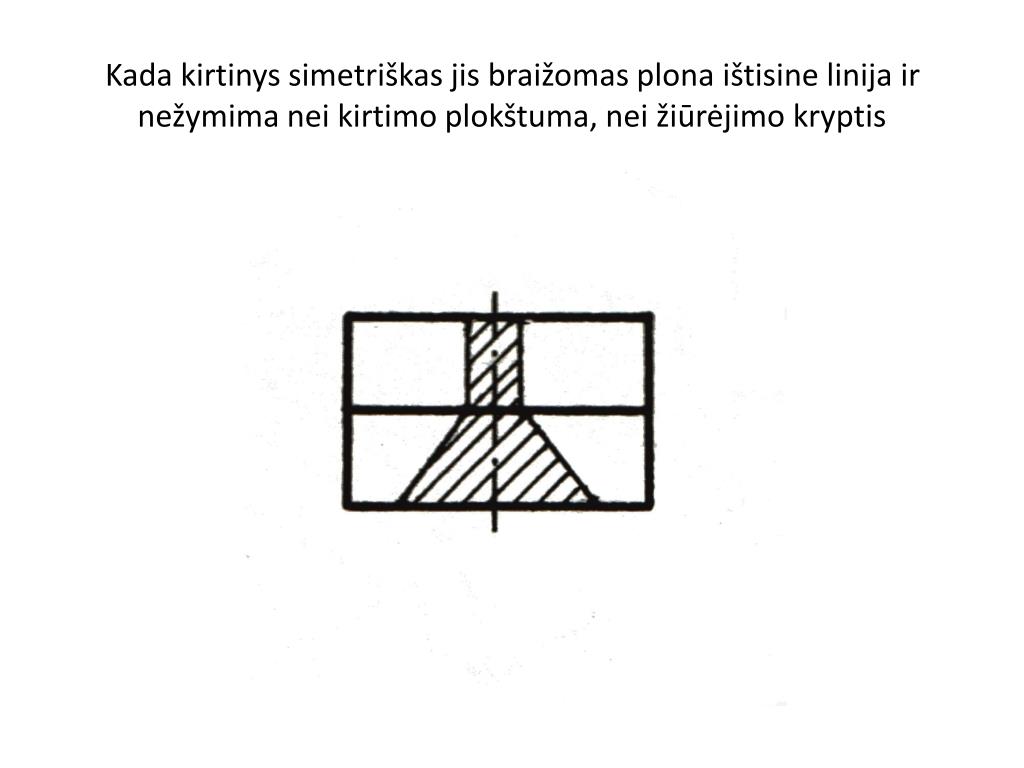

  15. Kada kirtinys simetriškas jis braižomas plona ištisine linija ir nežymima nei kirtimo plokštuma, nei žiūrėjimo kryptis
