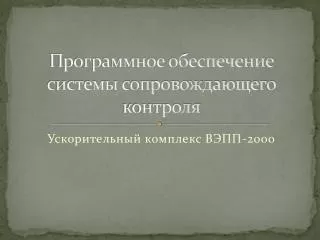

  1. Программное обеспечение системы сопровождающего контроля Ускорительный комплекс ВЭПП-2000

  2. Подсистемы требующие автоматизации • Вакуумные измерения, • Термоконтроль, • Криогенная подсистема, • Контроль бинарных состояний.

  3. Требования к ПО (часть I) • Унифицированный доступ к аппаратному обеспечению, • высокая стабильность работы (24 часа, 365 дней в году), • легкая перенастройка в соответствии с изменениями в аппаратной конфигурации, • обслуживание порядка нескольких сотен каналов и нескольких десятков устройств, • масштабируемость, • мониторинг интересуемых каналов с периодом ≤ 1 с,

  4. Требования к ПО(часть II) • одновременный доступ нескольких клиентских приложений к одним и тем же каналам, • доступ к каналам по их псевдоименам, • простата разработки клиентских приложений, • независимость от сторонних библиотек и нестандартизованных технологий, • бесплатность используемого инструментария (некоммерческие лицензии), • легкая переносимость.

  5. Альтернативы • EPICS “… как показало дальнейшее изучение EPICS, трудозатраты на его поддержку, разработку программ и драйверов для CAMAC-аппаратуры настолько высоки, что сравнимы с затратами на создание специализированной системы управления «с нуля»”, Д.Ю. Болховитянов, «Программное обеспечение системы управления инжекционного комплекса ВЭПП-5» • TANGO, • Коммерческие системы.

  6. Трехуровневая архитектура

  7. Общая структура

  8. Модель представления физической структуры аппаратного обеспечения

  9. Модель представления физической структуры аппаратного обеспечения Адресация: /hardware_server/controller/device/channel Например, /atlant:12000/can1/0xfc/2

  10. Модель функционирования сервера устройств • Полностью асинхронное функционирование ядра сервера устройств, • асинхронное /синхронное взаимодействие с контроллерами устройств, • асинхронное взаимодействие с клиентами, • реализация на базе boost::asio(asynchronous I/O model).

  11. Модель клиент-серверных взаимодействий • Асинхронное взаимодействие с сервером(-ами), • способ взаимодействие - «издатель-подписчик», • boost::serialization • XML, текстовое, бинарное, • произвольные типы данных
