  1. 结构力学 结构力学教研室 长安大学建筑工程学院

  2. 静定结构的位移计算 第七章

  3. 1.什么叫位移? §7.1概 述 结构在外因作用下变形或位移后,某一横截面产生的相对其初始状态的位置改变。

  4. 位移是矢量,可分解为三个位移分量,即两个线位移(一般常考虑水平位移和竖向位移),一个转角位移(简称角位移)。位移是矢量,可分解为三个位移分量,即两个线位移(一般常考虑水平位移和竖向位移),一个转角位移(简称角位移)。

  5. 位移按位置变化的参考状态(参照物)可分为:位移按位置变化的参考状态(参照物)可分为: • 绝对位移(一般称位移) • 相对位移

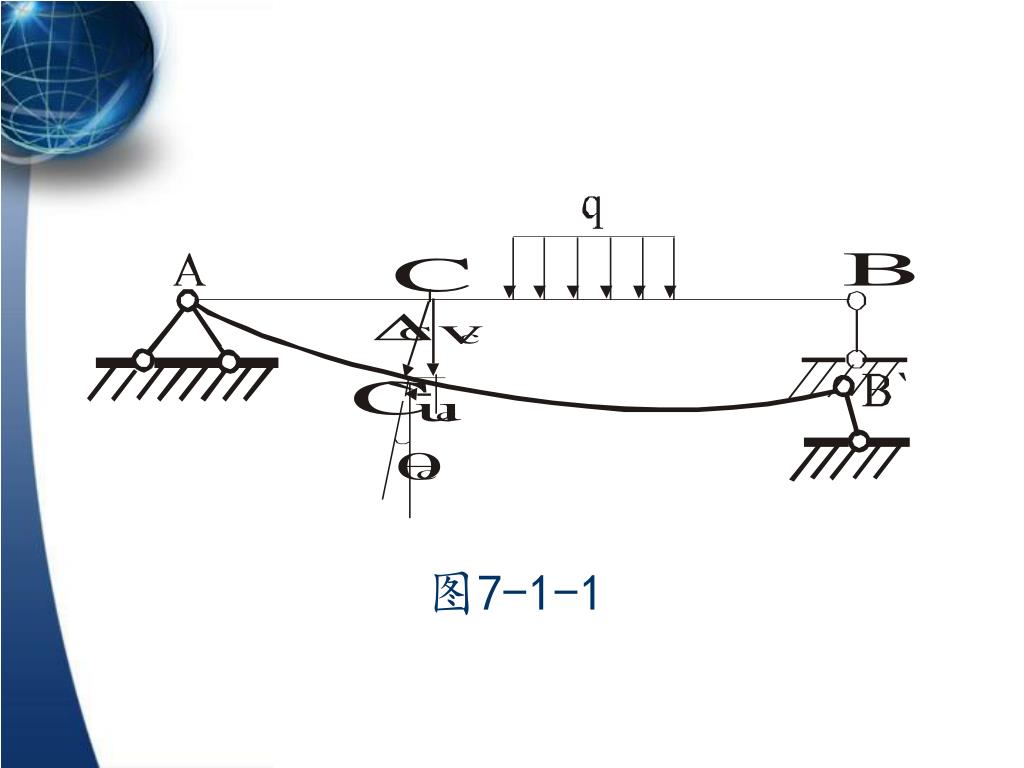

  6. 绝对位移 指结构上的一个指定截面,位移后的新位置相对其位移前旧位置的改变。如图7-1-1所示C截面的位移。 绝对位移是以结构未变形前的初始状态为参考状态的。

  7. 图7-1-1

  8. 相对位移 指结构上的两个指定截面,位移后新的位置关系相对其位移前旧位置关系的改变。 相对位移是结构上的两个截面互以 对方为参考状态的。

  9. (a) (b) 图7-1-2

  10. 在图7-1-2(a)中,A、B两端点的相对水平位移为:在图7-1-2(a)中,A、B两端点的相对水平位移为: DAB=DAH+DBH C、D两结点的相对转角位移: qCD=qC+qD 在图7-1-2(b)中,A、B两端点的相对竖向位移: DAB=DAV-DBV

  11. 2.研究结构位移计算的目的 • 验算结构的刚度,使结构的变形 (一般由结构上的最大位移控制) 限制在允许的范围内。 • 为超静定结构的内力分析打基础。 即位移条件的建立和使用。

  12. §7.2刚体的虚功原理及应用 1.虚功的概念 力与其在力方向上的位移的乘积。

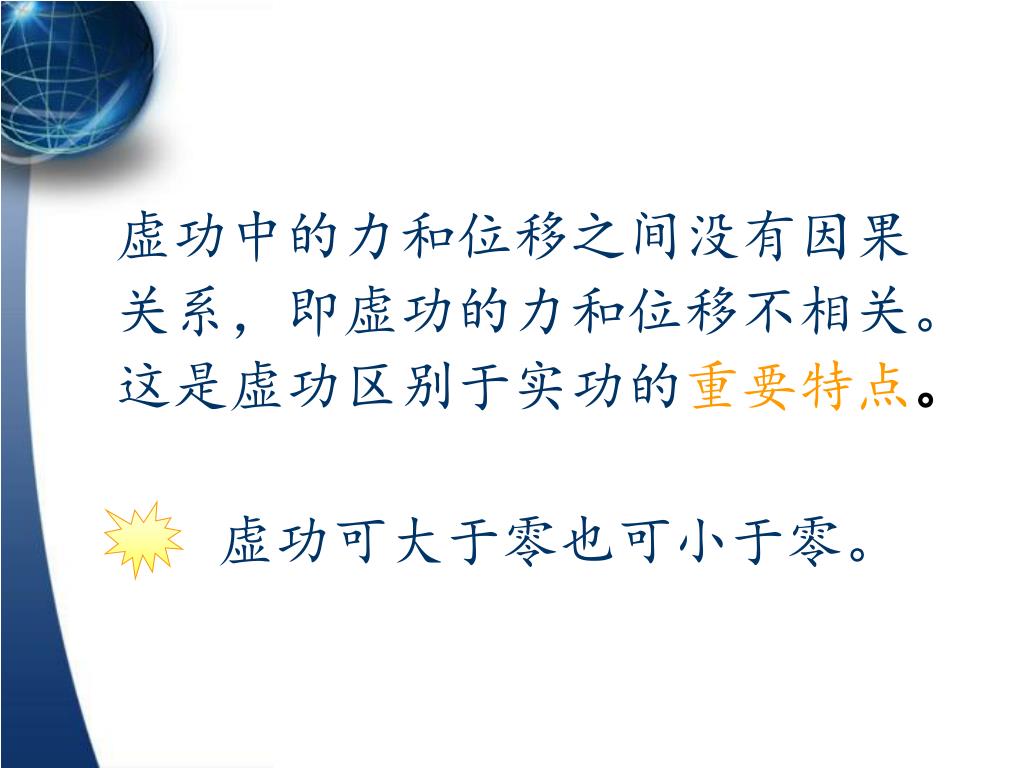

  13. 虚功中的力和位移之间没有因果关系,即虚功的力和位移不相关。这是虚功区别于实功的重要特点。虚功中的力和位移之间没有因果关系,即虚功的力和位移不相关。这是虚功区别于实功的重要特点。 虚功可大于零也可小于零。

  14. (a)力状态 (b)位移状态 图7-2-1

  15. 2.刚体的虚功原理及应用 • 刚体的虚功原理 一个具有理想约束的刚体体系,若发生满足约束允许的微小刚体位移(可能的位移),则该刚体体系上任意平衡力系(可能的力系),在该位移上所作的总外力虚功等于零。

  16. 可表示为:W外虚=0 该式叫虚功方程。 由于虚功中的两种状态不相关的特点,可使其中的一种状态是虚设的,而另一种是真实的状态。因此,虚功方程演变出两种形式及应用: 虚位移方程——求内力、约束力; 虚力方程——求位移。

  17. 虚位移方程及应用 虚位移方程 使体系上真实的平衡力系,在体系可能的任意微小的刚体虚位移上,所作的外力总虚功等于零的方程。

  18. 虚位移方程用于求真实的未知力(内力、约束力、支座反力)。虚位移方程用于求真实的未知力(内力、约束力、支座反力)。 如图7-2-2(a)所示以杠杆(机构), B端上有一集中荷载FP,求A端需用 多大的力FA,该杠杆体系能平衡。

  19. (a) (b) 图7-2-2

  20. 使机构发生约束允许的任意微小刚体虚位移,见图(b)。因为欲求的力FA要使图(a)所示体系为平衡力系,所以该力系上的所有外力在图(b)所示的虚位移上总外力虚功等于零,得虚位移方程: 即: 由虚位移图的几何关系,知: 所以: (↓)

  21. 例7-2-1试用单位位移法(虚位移法)求图(a)所示简支梁的支座B的约束反力。 (a) (b)

  22. 分析: 图(a)是一个平衡力系。 图(b)是可绕A铰作刚体转动(1个自由度)的体系。 可知,静定结构可利用刚体的虚功原理(虚位移方程)求力。

  23. 解: (1)去掉B支座链杆 (2)按拟求支座反力让机构发生 单位虚位移见图(b) (3)写出虚位移方程 (4)求解虚位移方程

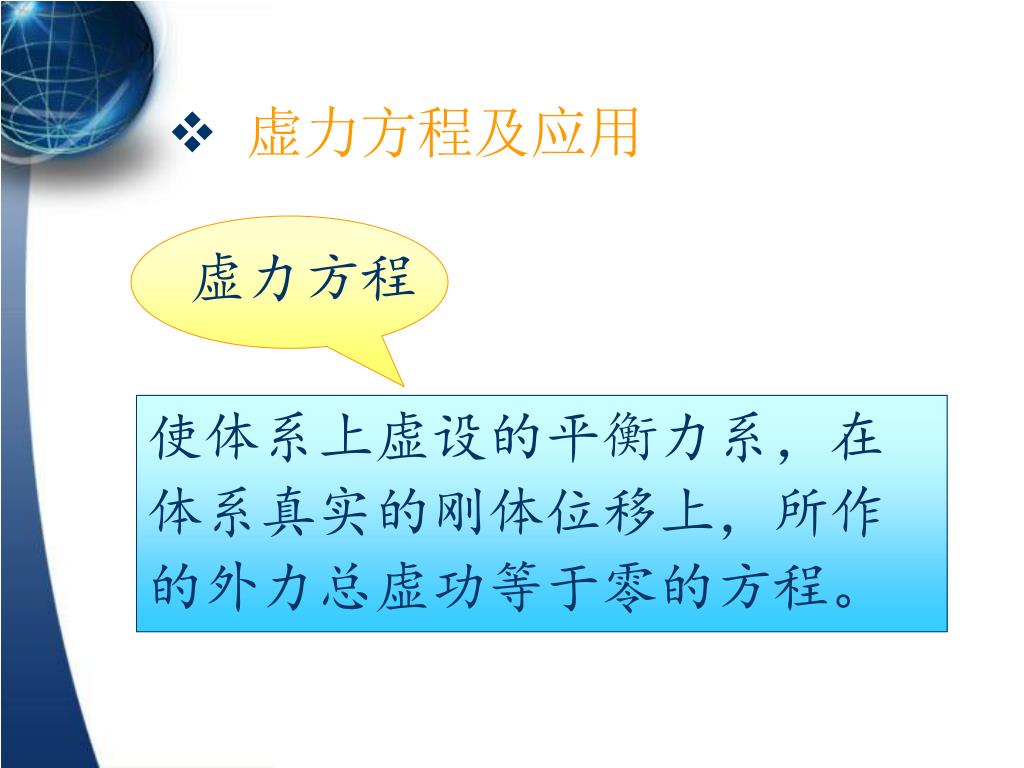

  24. 虚力方程 • 虚力方程及应用 使体系上虚设的平衡力系,在体系真实的刚体位移上,所作的外力总虚功等于零的方程。

  25. 虚力方程用以求真实的位移 (a) (b) 图7-2-3

  26. 静定结构在支座发生位移时,是满足约束允许的刚体位移,并且不产生内力。静定结构在支座发生位移时,是满足约束允许的刚体位移,并且不产生内力。 虚设力状态如图7-2-3(b) 在拟求位移截面,按假定的位移方向,作用一集中荷载(或单位荷载,或单位力),由平衡条件可求得虚力状态的支座反力。

  27. 在支座移动时的位移计算公式 (a) (b) 图7-2-4

  28. 虚力方程 则所求位移为:

  29. 例7-2-2 (1)求顶铰C的竖向位移; (2)求C铰两侧截面的相对转角位移

  30. 解: (1)

  31. (2)按位移计算公式计算位移

  32. (3)计算顶铰两侧截面的相对 转角位移q

  33. 相对转角位移q ()

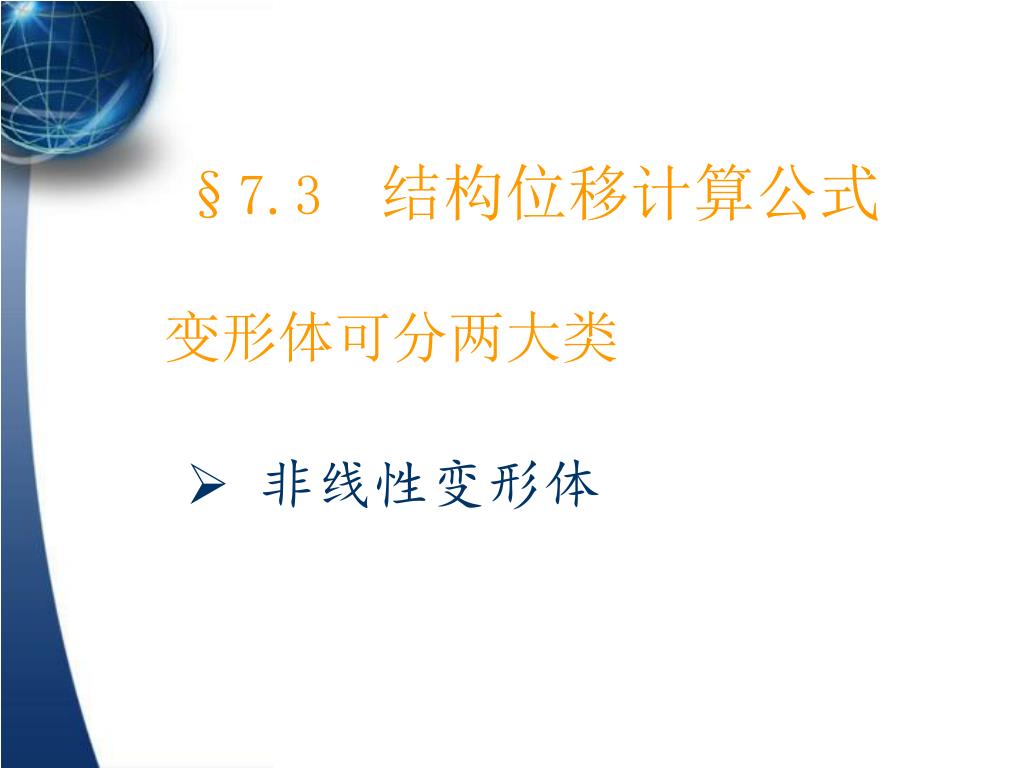

  34. §7.3 结构位移计算公式 变形体可分两大类 • 非线性变形体

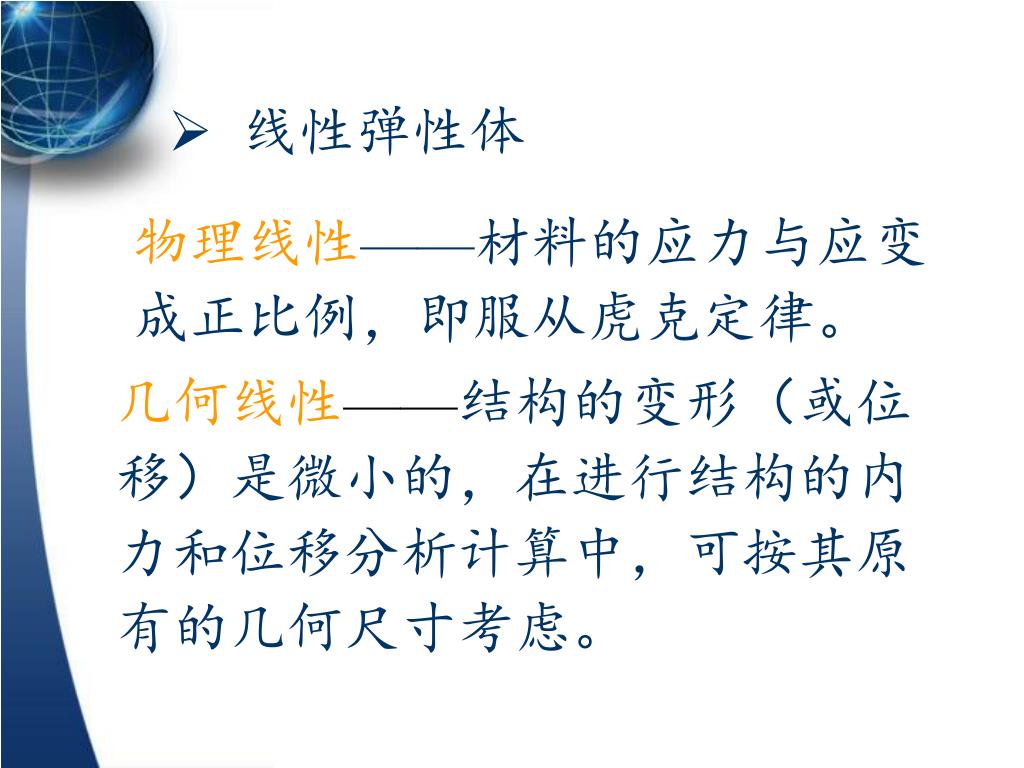

  35. 线性弹性体 物理线性——材料的应力与应变成正比例,即服从虎克定律。 几何线性——结构的变形(或位移)是微小的,在进行结构的内力和位移分析计算中,可按其原有的几何尺寸考虑。
