취급설명서

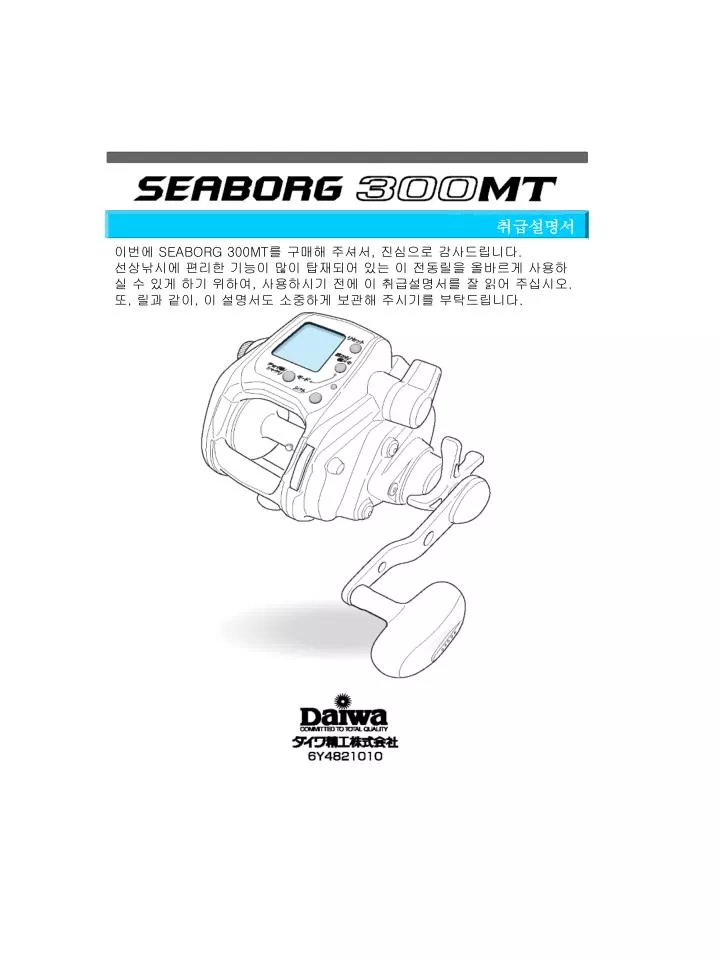

1. 취급설명서 이번에 SEABORG 300MT를 구매해 주셔서, 진심으로 감사드립니다. 선상낚시에 편리한 기능이 많이 탑재되어 있는 이 전동릴을 올바르게 사용하실 수 있게 하기 위하여, 사용하시기 전에 이 취급설명서를 잘 읽어 주십시오. 또, 릴과 같이, 이 설명서도 소중하게 보관해 주시기를 부탁드립니다.

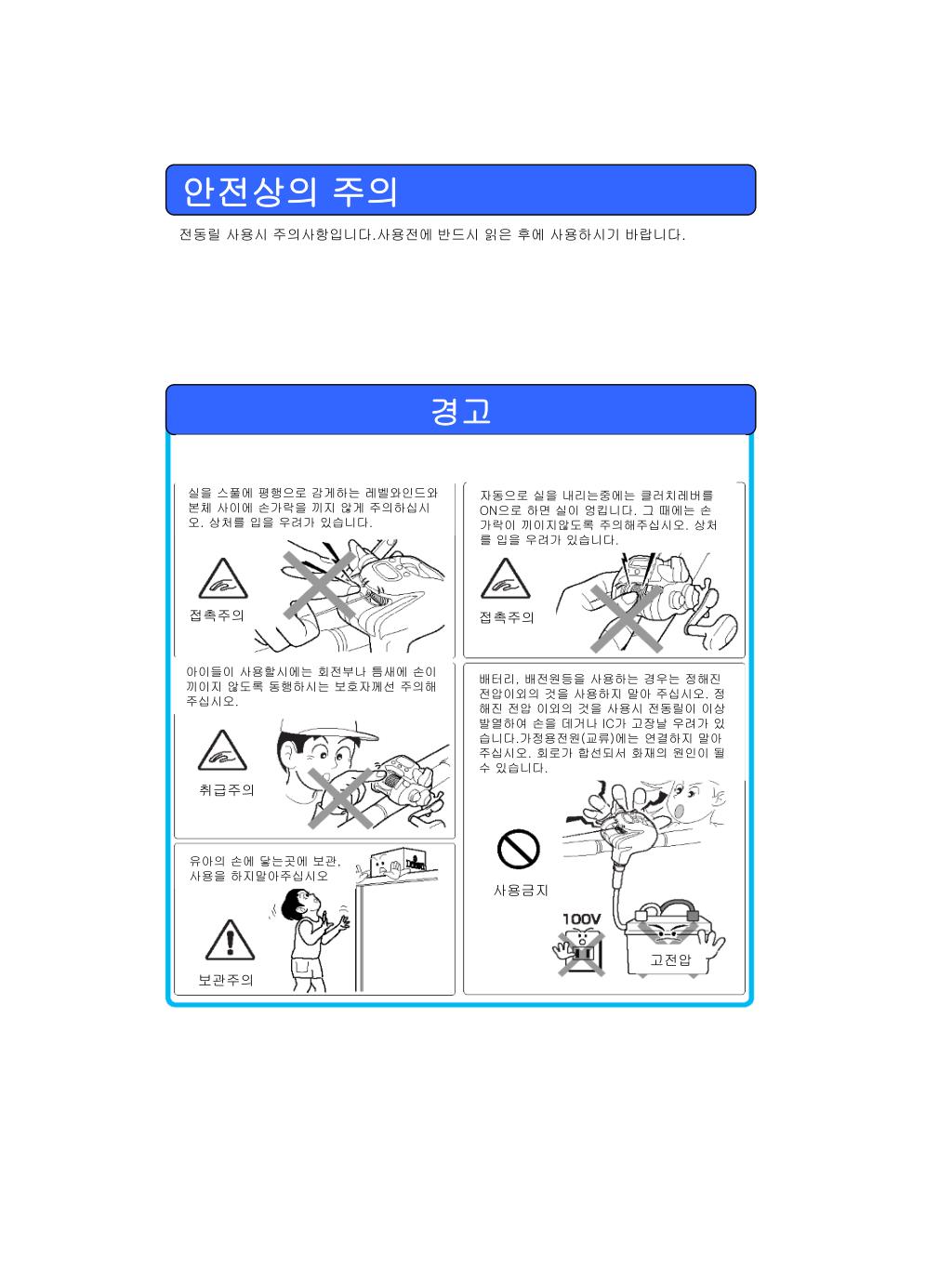

2. 안전상의 주의 전동릴 사용시 주의사항입니다.사용전에 반드시 읽은 후에 사용하시기 바랍니다. 경고 실을 스풀에 평행으로 감게하는 레벨와인드와 본체 사이에 손가락을 끼지 않게 주의하십시오. 상처를 입을 우려가 있습니다. 자동으로 실을 내리는중에는 클러치레버를 ON으로 하면 실이 엉킵니다. 그 때에는 손가락이 끼이지않도록 주의해주십시오. 상처를 입을 우려가 있습니다. 접촉주의 접촉주의 아이들이 사용할시에는 회전부나 틈새에 손이 끼이지 않도록 동행하시는 보호자께선 주의해주십시오. 배터리, 배전원등을 사용하는 경우는 정해진 전압이외의 것을 사용하지 말아 주십시오. 정해진 전압 이외의 것을 사용시 전동릴이 이상발열하여 손을 데거나 IC가 고장날 우려가 있습니다.가정용전원(교류)에는 연결하지 말아 주십시오. 회로가 합선되서 화재의 원인이 될 수 있습니다. 취급주의 유아의 손에 닿는곳에 보관,사용을 하지말아주십시오 사용금지 고전압 보관주의

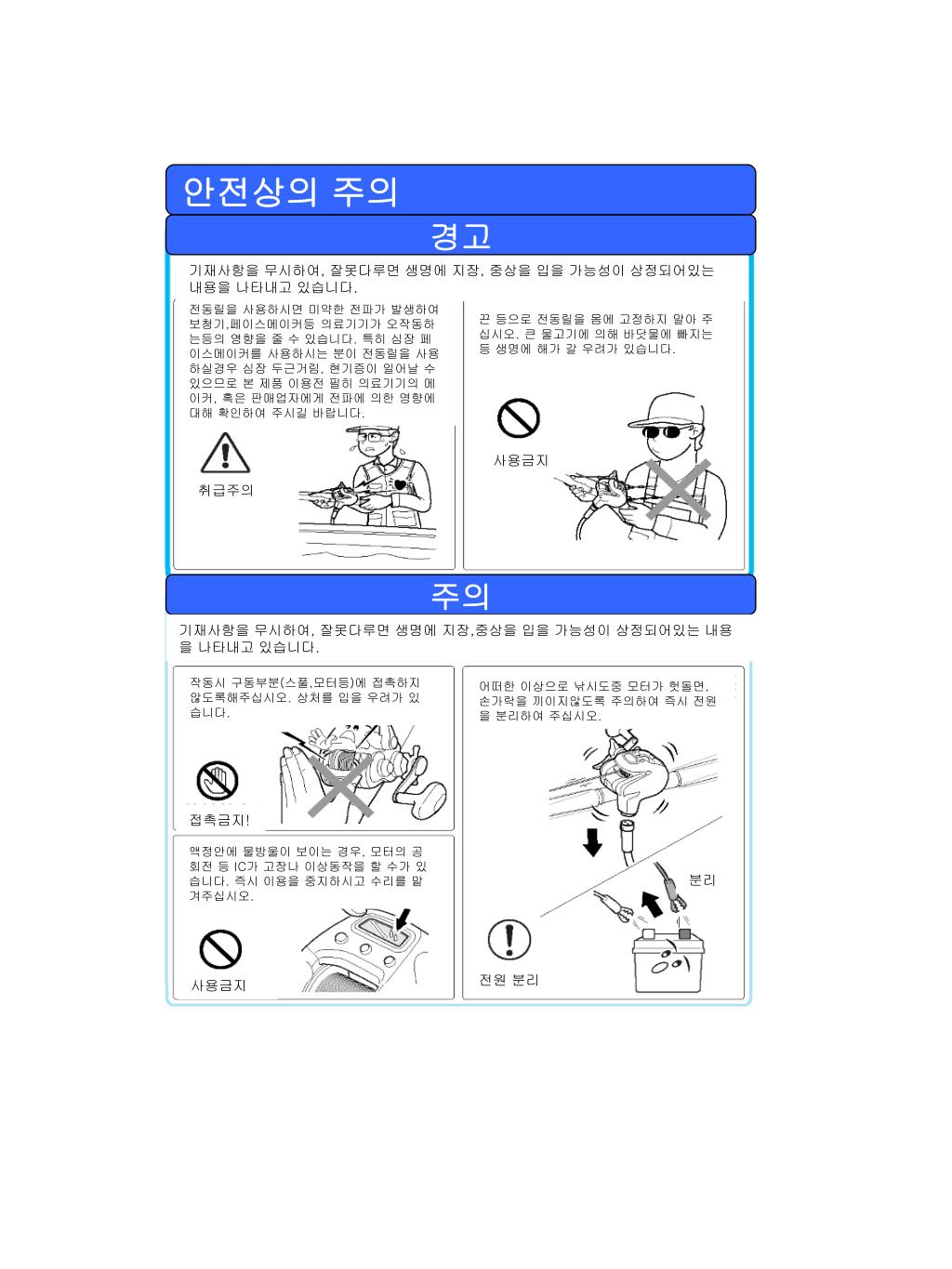

3. 안전상의 주의 경고 기재사항을 무시하여, 잘못다루면 생명에 지장, 중상을 입을 가능성이 상정되어있는 내용을 나타내고 있습니다. 전동릴을 사용하시면 미약한 전파가 발생하여 보청기,페이스메이커등 의료기기가 오작동하는등의 영향을 줄 수 있습니다. 특히 심장 페이스메이커를 사용하시는 분이 전동릴을 사용하실경우 심장 두근거림, 현기증이 일어날 수 있으므로 본 제품 이용전 필히 의료기기의 메이커, 혹은 판매업자에게 전파에 의한 영향에 대해 확인하여 주시길 바랍니다. 끈 등으로 전동릴을 몸에 고정하지 말아 주십시오. 큰 물고기에 의해 바닷물에 빠지는 등 생명에 해가 갈 우려가 있습니다. 사용금지 취급주의 주의 기재사항을 무시하여, 잘못다루면 생명에 지장,중상을 입을 가능성이 상정되어있는 내용을 나타내고 있습니다. 작동시 구동부분(스풀,모터등)에 접촉하지 않도록해주십시오. 상처를 입을 우려가 있습니다. 어떠한 이상으로 낚시도중 모터가 헛돌면, 손가락을 끼이지않도록 주의하여 즉시 전원을 분리하여 주십시오. 접촉금지! 액정안에 물방울이 보이는 경우, 모터의 공회전 등 IC가 고장나 이상동작을 할 수가 있습니다. 즉시 이용을 중지하시고 수리를 맡겨주십시오. 분리 전원 분리 사용금지

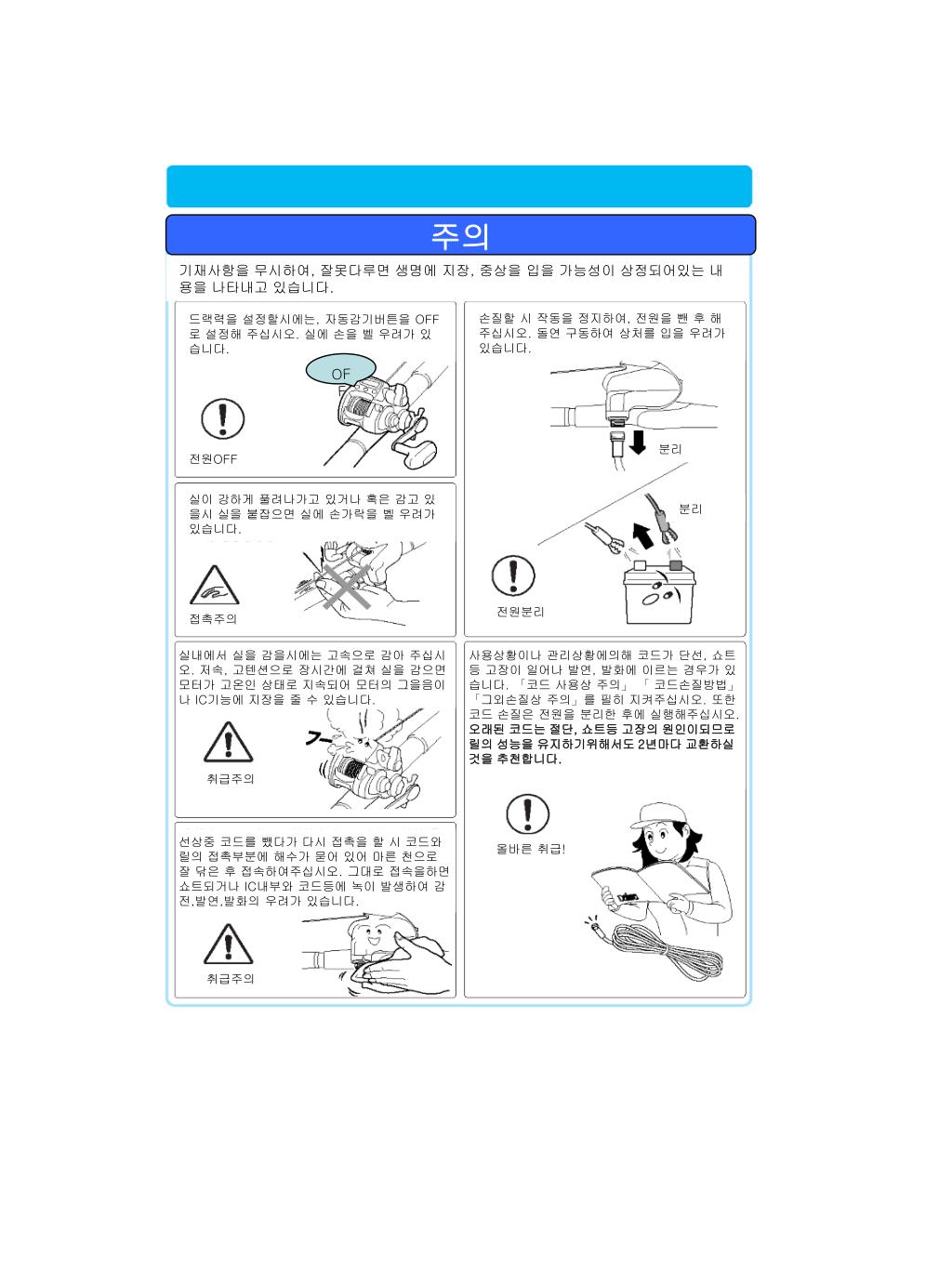

4. 주의 기재사항을 무시하여, 잘못다루면 생명에 지장, 중상을 입을 가능성이 상정되어있는 내용을 나타내고 있습니다. 손질할 시 작동을 정지하여, 전원을 뺀 후 해주십시오. 돌연 구동하여 상처를 입을 우려가 있습니다. 드랙력을 설정할시에는, 자동감기버튼을 OFF로 설정해 주십시오. 실에 손을 벨 우려가 있습니다. OFF 분리 전원OFF 실이 강하게 풀려나가고 있거나 혹은 감고 있을시 실을 붙잡으면 실에 손가락을 벨 우려가 있습니다. 분리 전원분리 접촉주의 실내에서 실을 감을시에는 고속으로 감아 주십시오. 저속, 고텐션으로 장시간에 걸쳐 실을 감으면 모터가 고온인 상태로 지속되어 모터의 그을음이나 IC기능에 지장을 줄 수 있습니다. 사용상황이나 관리상황에의해 코드가 단선, 쇼트등 고장이 일어나 발연, 발화에 이르는 경우가 있습니다. 「코드 사용상 주의」 「 코드손질방법」「그외손질상 주의」를 필히 지켜주십시오. 또한 코드 손질은 전원을 분리한 후에 실행해주십시오. 오래된 코드는 절단, 쇼트등 고장의 원인이되므로 릴의 성능을 유지하기위해서도 2년마다 교환하실것을 추천합니다. 취급주의 선상중 코드를 뺐다가 다시 접촉을 할 시 코드와 릴의 접촉부분에 해수가 묻어 있어 마른 천으로 잘 닦은 후 접속하여주십시오. 그대로 접속을하면 쇼트되거나 IC내부와 코드등에 녹이 발생하여 감전,발연,발화의 우려가 있습니다. 올바른 취급! 취급주의

5. 안전상의 주의 주의 기재사항을 무시하여, 잘못다루면 생명에 지장, 중상을 입을 가능성이 상정되어있는 내용을 나타내고 있습니다. 채비가 바닥에 걸렸을때에는 대를 잡아당기지 마시고 실을 손으로 잡고 칼이나 가위등 절단 도구로 라인을 끊어주십시오.(장갑이나 타올로 필히 손을 보호해주십시오) 무리하여 대를 잡아당기거나 릴을 작동시킬 경우 파손의 우려가 있습니다. 타는냄새등 이상하다 싶은 상황에는 작동을 멈추고 전원을 분리하여주십시오. 발열,발화의 원인이됩니다. 상처주의! 전원을 연결하기 전에 반드시 드랙을 느슨하게 푼 다음 접속하여주십시오. IC고장시 모터가 자동으로 작동하여 채비가 말려들어 대를 파손할 우려가 있습니다. 분리 풀어놓음 전원분리! 취급 실시! 릴을 낚시 이외의 목적에는 사용하지말아주십시오. 릴의 회전부에는 구리스나 오일이 주유되어있으므로 옷이 더럽히질 수 있으니 주의하십시오. 목적이외사용금지! 취급주의! 와이어는 원줄로서 사용하지 말아주십시요.스풀이 부식되어 파손하는 경우가 있습니다. 도장이나 메끼면등 표면이 파손되어 날이 있는 부분을 만지게 되면 상처를 입을 가능성이 있습니다. 접촉금지! 사용금지!

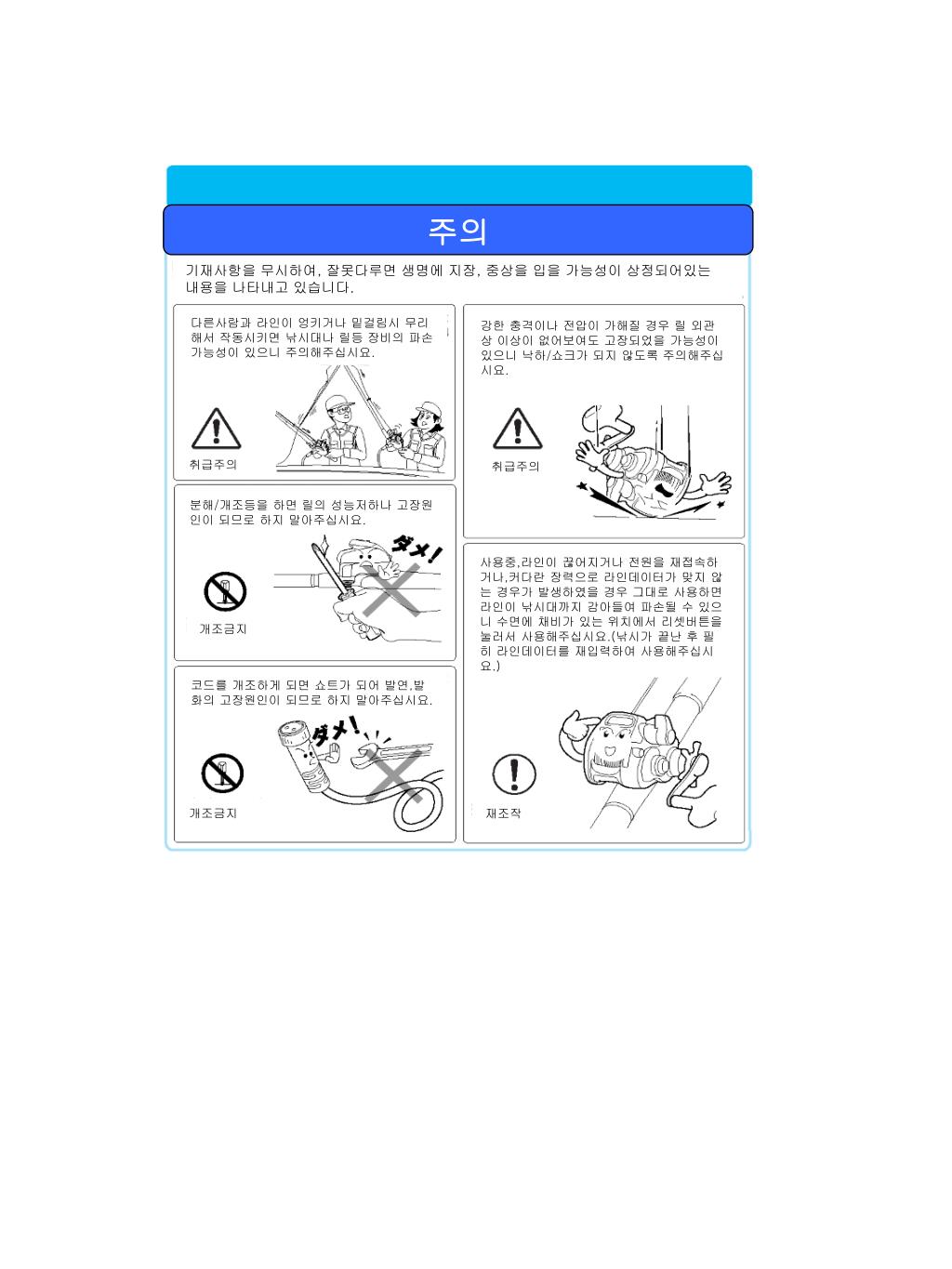

6. 주의 기재사항을 무시하여, 잘못다루면 생명에 지장, 중상을 입을 가능성이 상정되어있는 내용을 나타내고 있습니다. 다른사람과 라인이 엉키거나 밑걸림시 무리해서 작동시키면 낚시대나 릴등 장비의 파손가능성이 있으니 주의해주십시요. 강한 충격이나 전압이 가해질 경우 릴 외관상 이상이 없어보여도 고장되었을 가능성이 있으니 낙하/쇼크가 되지 않도록 주의해주십시요. 취급주의 취급주의 분해/개조등을 하면 릴의 성능저하나 고장원인이 되므로 하지 말아주십시요. 사용중,라인이 끊어지거나 전원을 재접속하거나,커다란 장력으로 라인데이터가 맞지 않는 경우가 발생하였을 경우 그대로 사용하면 라인이 낚시대까지 감아들여 파손될 수 있으니 수면에 채비가 있는 위치에서 리셋버튼을 눌러서 사용해주십시요.(낚시가 끝난 후 필히 라인데이터를 재입력하여 사용해주십시요.) 개조금지 코드를 개조하게 되면 쇼트가 되어 발연,발화의 고장원인이 되므로 하지 말아주십시요. 개조금지 재조작

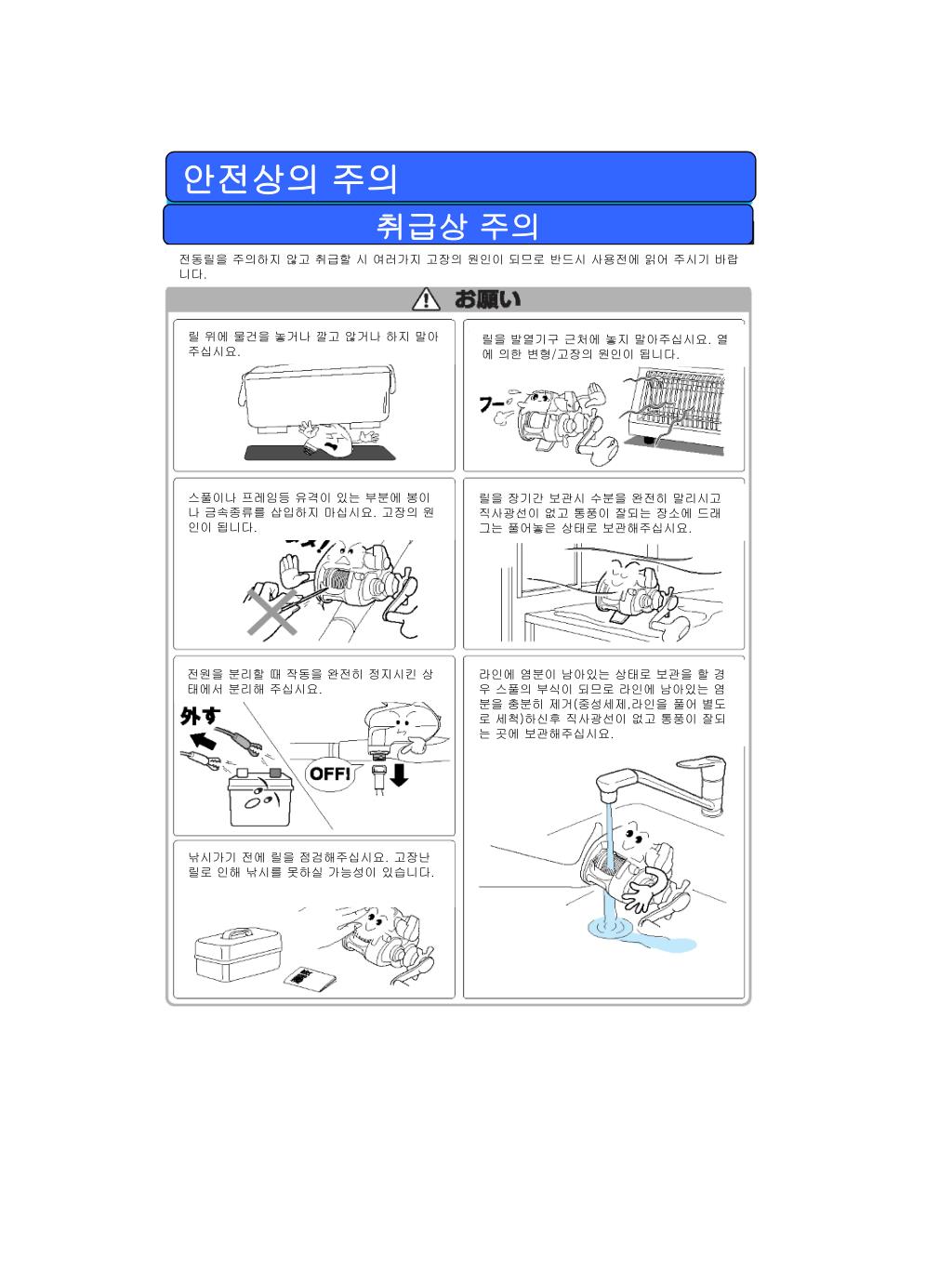

7. 안전상의 주의 취급상 주의 전동릴을 주의하지 않고 취급할 시 여러가지 고장의 원인이 되므로 반드시 사용전에 읽어 주시기 바랍니다. 릴 위에 물건을 놓거나 깔고 않거나 하지 말아주십시요. 릴을 발열기구 근처에 놓지 말아주십시요. 열에 의한 변형/고장의 원인이 됩니다. 스풀이나 프레임등 유격이 있는 부분에 봉이나 금속종류를 삽입하지 마십시요. 고장의 원인이 됩니다. 릴을 장기간 보관시 수분을 완전히 말리시고 직사광선이 없고 통풍이 잘되는 장소에 드래그는 풀어놓은 상태로 보관해주십시요. 전원을 분리할 때 작동을 완전히 정지시킨 상태에서 분리해 주십시요. 라인에 염분이 남아있는 상태로 보관을 할 경우 스풀의 부식이 되므로 라인에 남아있는 염분을 충분히 제거(중성세제,라인을 풀어 별도로 세척)하신후 직사광선이 없고 통풍이 잘되는 곳에 보관해주십시요. 낚시가기 전에 릴을 점검해주십시요. 고장난 릴로 인해 낚시를 못하실 가능성이 있습니다.

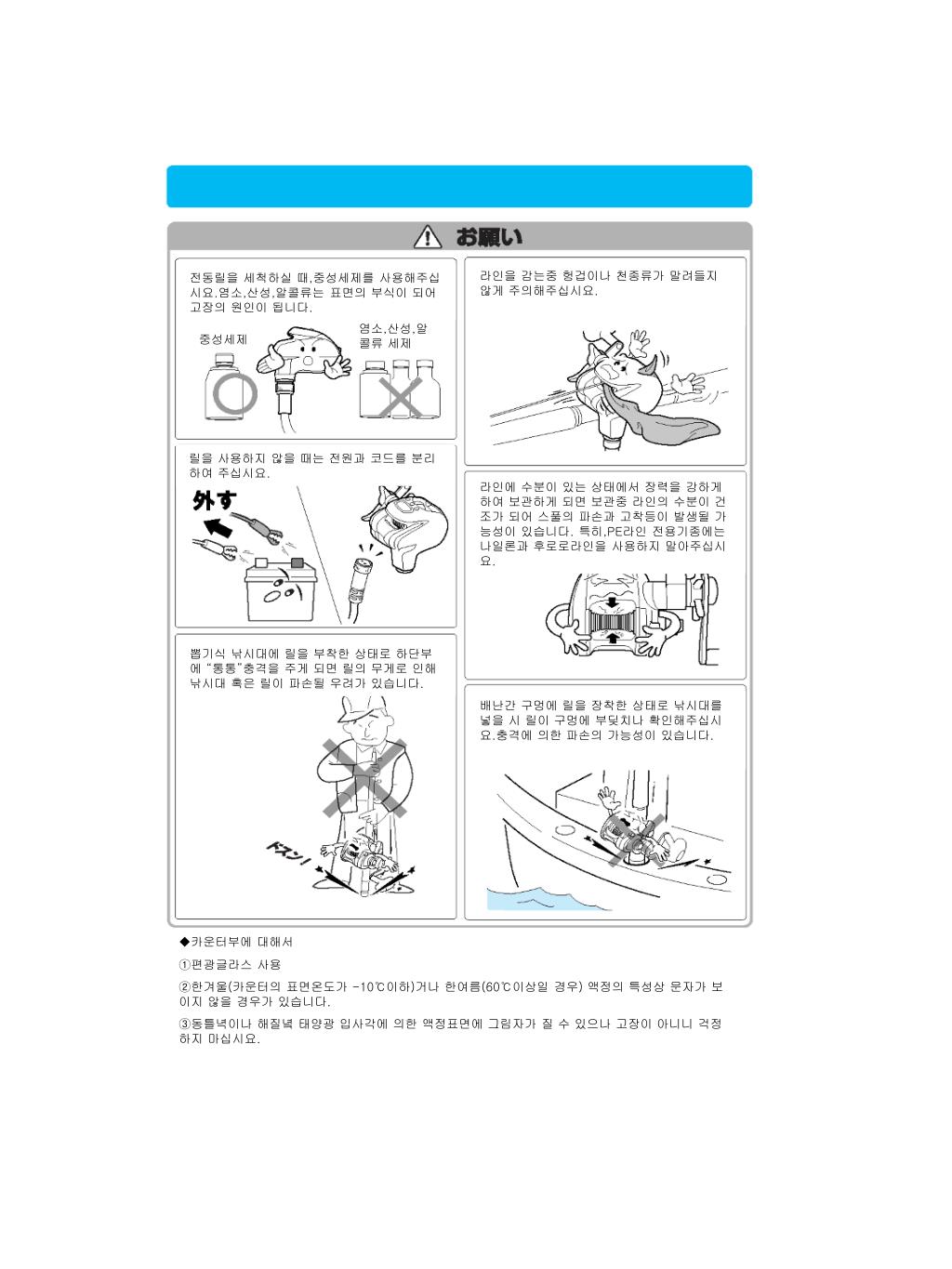

8. 라인을 감는중 헝겁이나 천종류가 말려들지 않게 주의해주십시요. 전동릴을 세척하실 때,중성세제를 사용해주십시요.염소,산성,알콜류는 표면의 부식이 되어 고장의 원인이 됩니다. 염소,산성,알콜류 세제 중성세제 릴을 사용하지 않을 때는 전원과 코드를 분리하여 주십시요. 라인에 수분이 있는 상태에서 장력을 강하게 하여 보관하게 되면 보관중 라인의 수분이 건조가 되어 스풀의 파손과 고착등이 발생될 가능성이 있습니다. 특히,PE라인 전용기종에는 나일론과 후로로라인을 사용하지 말아주십시요. 뽑기식 낚시대에 릴을 부착한 상태로 하단부에 “통통”충격을 주게 되면 릴의 무게로 인해 낚시대 혹은 릴이 파손될 우려가 있습니다. 배난간 구멍에 릴을 장착한 상태로 낚시대를 넣을 시 릴이 구멍에 부딪치나 확인해주십시요.충격에 의한 파손의 가능성이 있습니다. 카운터부에 대해서 ①편광글라스 사용 ②한겨울(카운터의 표면온도가 -10℃이하)거나 한여름(60℃이상일 경우) 액정의 특성상 문자가 보이지 않을 경우가 있습니다. ③동틀녁이나 해질녘 태양광 입사각에 의한 액정표면에 그림자가 질 수 있으나 고장이 아니니 걱정하지 마십시요.

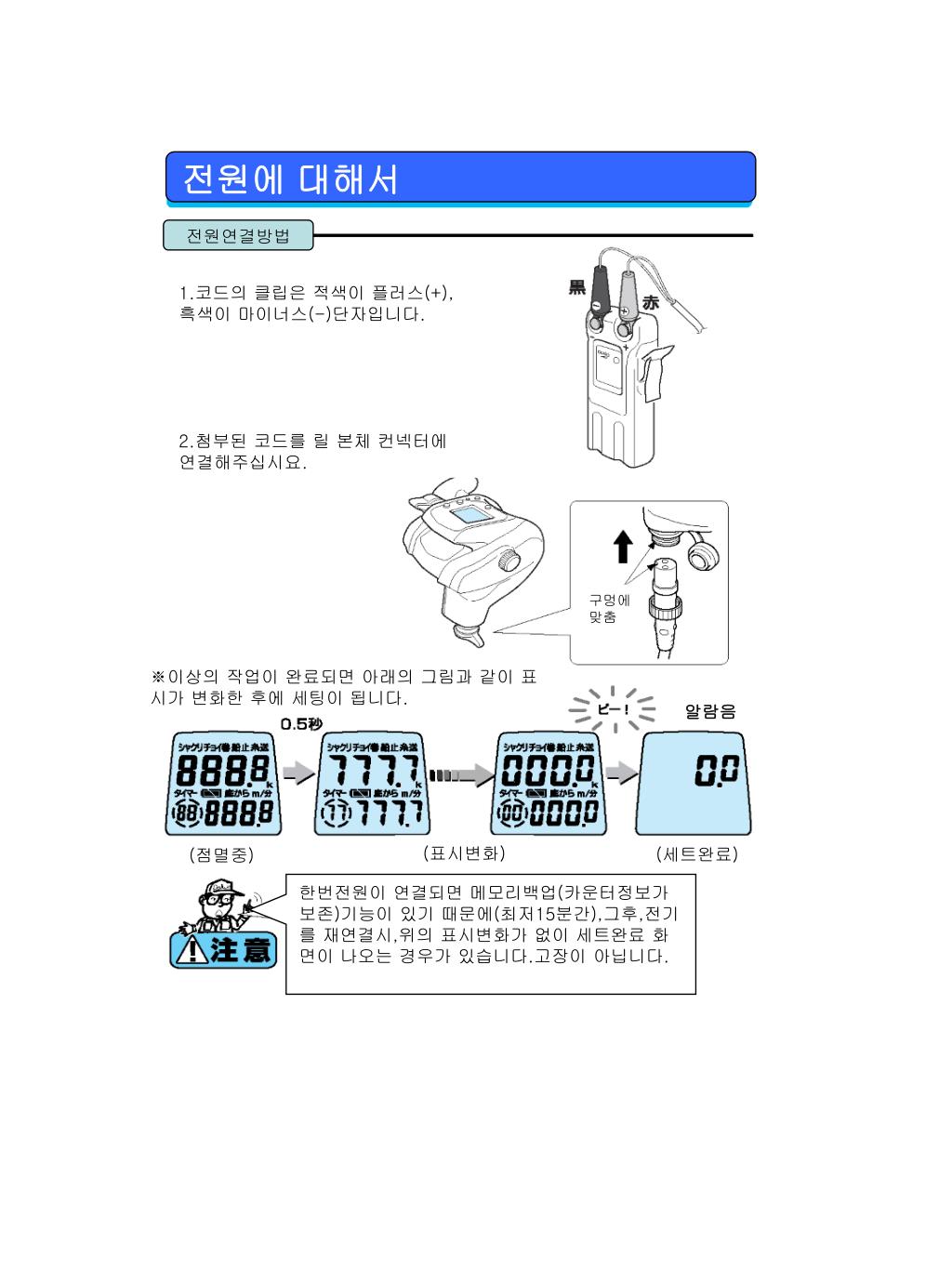

9. 전원에 대해서 전원연결방법 1.코드의 클립은 적색이 플러스(+),흑색이 마이너스(-)단자입니다. 2.첨부된 코드를 릴 본체 컨넥터에 연결해주십시요. 구멍에 맞춤 ※이상의 작업이 완료되면 아래의 그림과 같이 표시가 변화한 후에 세팅이 됩니다. 알람음 (표시변화) (세트완료) (점멸중) 한번전원이 연결되면 메모리백업(카운터정보가 보존)기능이 있기 때문에(최저15분간),그후,전기를 재연결시,위의 표시변화가 없이 세트완료 화면이 나오는 경우가 있습니다.고장이 아닙니다.

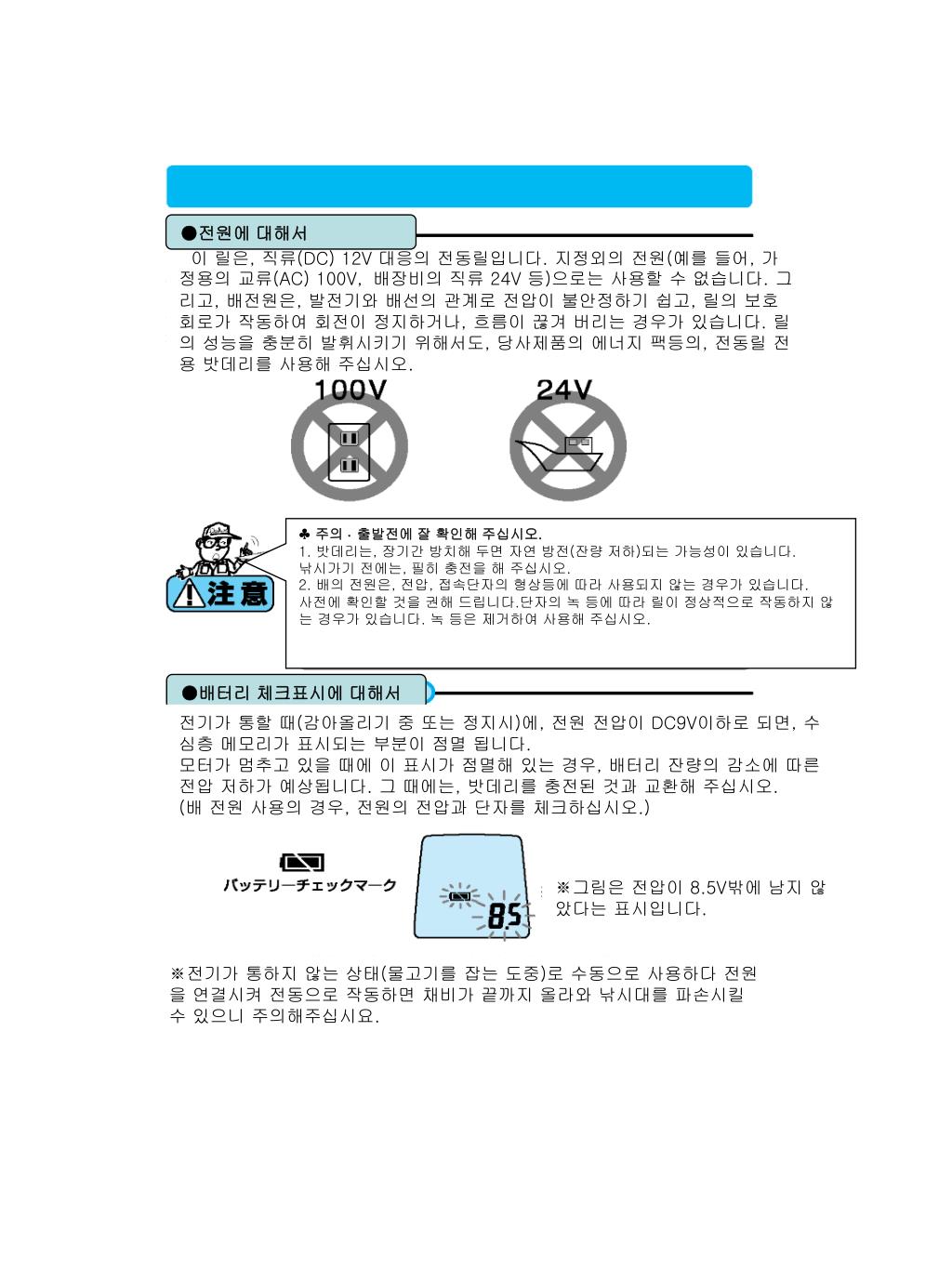

10. ●전원에 대해서 이 릴은, 직류(DC) 12V 대응의 전동릴입니다. 지정외의 전원(예를 들어, 가정용의 교류(AC) 100V,배장비의 직류 24V 등)으로는 사용할 수 없습니다. 그리고, 배전원은, 발전기와 배선의 관계로 전압이 불안정하기 쉽고, 릴의 보호 회로가 작동하여 회전이 정지하거나, 흐름이 끊겨 버리는 경우가 있습니다. 릴의 성능을 충분히 발휘시키기 위해서도, 당사제품의 에너지 팩등의, 전동릴 전용 밧데리를 사용해 주십시오. ♣ 주의 ·출발전에 잘 확인해 주십시오. 1. 밧데리는, 장기간 방치해 두면 자연 방전(잔량 저하)되는 가능성이 있습니다. 낚시가기 전에는, 필히 충전을 해 주십시오. 2. 배의 전원은, 전압, 접속단자의 형상등에 따라 사용되지 않는 경우가 있습니다. 사전에 확인할 것을 권해 드립니다.단자의 녹 등에 따라 릴이 정상적으로 작동하지 않는 경우가 있습니다. 녹 등은 제거하여 사용해 주십시오. ●배터리 체크표시에 대해서 전기가 통할 때(감아올리기 중 또는 정지시)에, 전원 전압이 DC9V이하로 되면, 수심층 메모리가 표시되는 부분이 점멸 됩니다. 모터가 멈추고 있을 때에 이 표시가 점멸해 있는 경우, 배터리 잔량의 감소에 따른 전압 저하가 예상됩니다. 그 때에는, 밧데리를 충전된 것과 교환해 주십시오. (배 전원 사용의 경우, 전원의 전압과 단자를 체크하십시오.) ※그림은 전압이 8.5V밖에 남지 않았다는 표시입니다. ※전기가 통하지 않는 상태(물고기를 잡는 도중)로 수동으로 사용하다 전원을 연결시켜 전동으로 작동하면 채비가 끝까지 올라와 낚시대를 파손시킬 수 있으니 주의해주십시요.

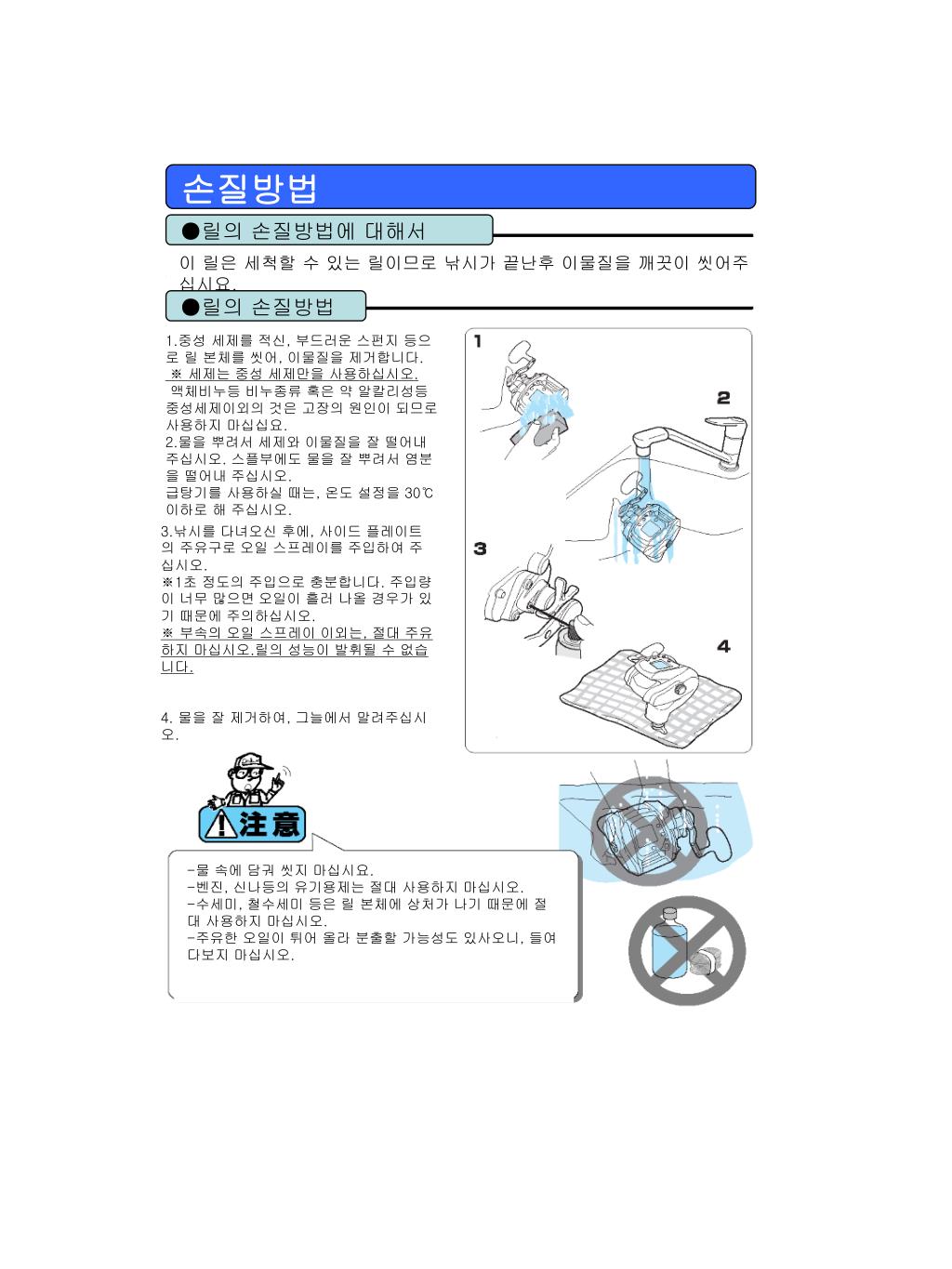

11. 손질방법 ●릴의 손질방법에 대해서 이 릴은 세척할 수 있는 릴이므로 낚시가 끝난후 이물질을 깨끗이 씻어주십시요. ●릴의 손질방법 1.중성 세제를 적신, 부드러운 스펀지 등으로 릴 본체를 씻어, 이물질을 제거합니다. ※ 세제는 중성 세제만을 사용하십시오. 액체비누등 비누종류 혹은 약 알칼리성등 중성세제이외의 것은 고장의 원인이 되므로 사용하지 마십십요. 2.물을 뿌려서 세제와 이물질을 잘 떨어내 주십시오. 스플부에도 물을 잘 뿌려서 염분을 떨어내 주십시오. 급탕기를 사용하실 때는, 온도 설정을 30℃이하로 해 주십시오. 3.낚시를 다녀오신 후에, 사이드 플레이트의 주유구로오일 스프레이를 주입하여 주십시오. ※1초 정도의 주입으로 충분합니다. 주입량이 너무 많으면오일이 흘러 나올 경우가 있기 때문에 주의하십시오. ※ 부속의 오일 스프레이 이외는, 절대 주유하지 마십시오.릴의 성능이 발휘될 수 없습니다. 4. 물을 잘 제거하여, 그늘에서 말려주십시오. -물 속에 담궈 씻지 마십시요. -벤진, 신나등의 유기용제는 절대 사용하지 마십시오. -수세미, 철수세미 등은 릴 본체에 상처가 나기 때문에 절대 사용하지 마십시오. -주유한 오일이 튀어 올라 분출할 가능성도 있사오니, 들여다보지 마십시오.

12. ●코드의 사용/관리 방법 코드의 단선 등에 따른 트러블을 피하기 위해서 필히 지켜주십시오. ※코드를 개조하지 마십시오. 예상치 않은 고장의 원인이 됩니다. 코드는 소중히 다루어 주십시오. 코드를 들고 릴을 흔들지 말아주십시요. 릴 본체의 코드를 말아서 보관하지 말아주십시요. 코드를 물로 씻지 말아주십시요. 코드위에 무거운 물체를 올린다든가,매듭을 짓지 말아주십시요. ●코드의 손질 방법 -사용 후에는, 수돗물 또는 미지근한 물을 적신 부드러운 헝겊으로, 외관부의 이물질을 닦아 내어, 잘 건조시켜 주십시오. -건조 후에는 커넥터부의 주유를 해 주십시오. -릴의 코드는, 본체와 분리해서 보관해 주십시오. ●그 외 손질상의 주의 -이 릴은 전기 회로, 모터 등의 정밀부품을 내장하고 있사오니, 고객님 본인께서 직접 분해, 조립하시는 것은 2차 고장의 원인이 되므로 하지 말아주십시요. -컨넥터부의 보호를 위해서, 릴을 사용하지 않을 때에는, 보호용 커넥터 캡으로 덮개를 해 주십시오. -오래된 코드는 단선, 쇼트 등의 고장의 원인으로 되오니, 릴의 성능을 유지하기 위해서라도, 2년정도 사용하신 후 교환을 해주십시요.

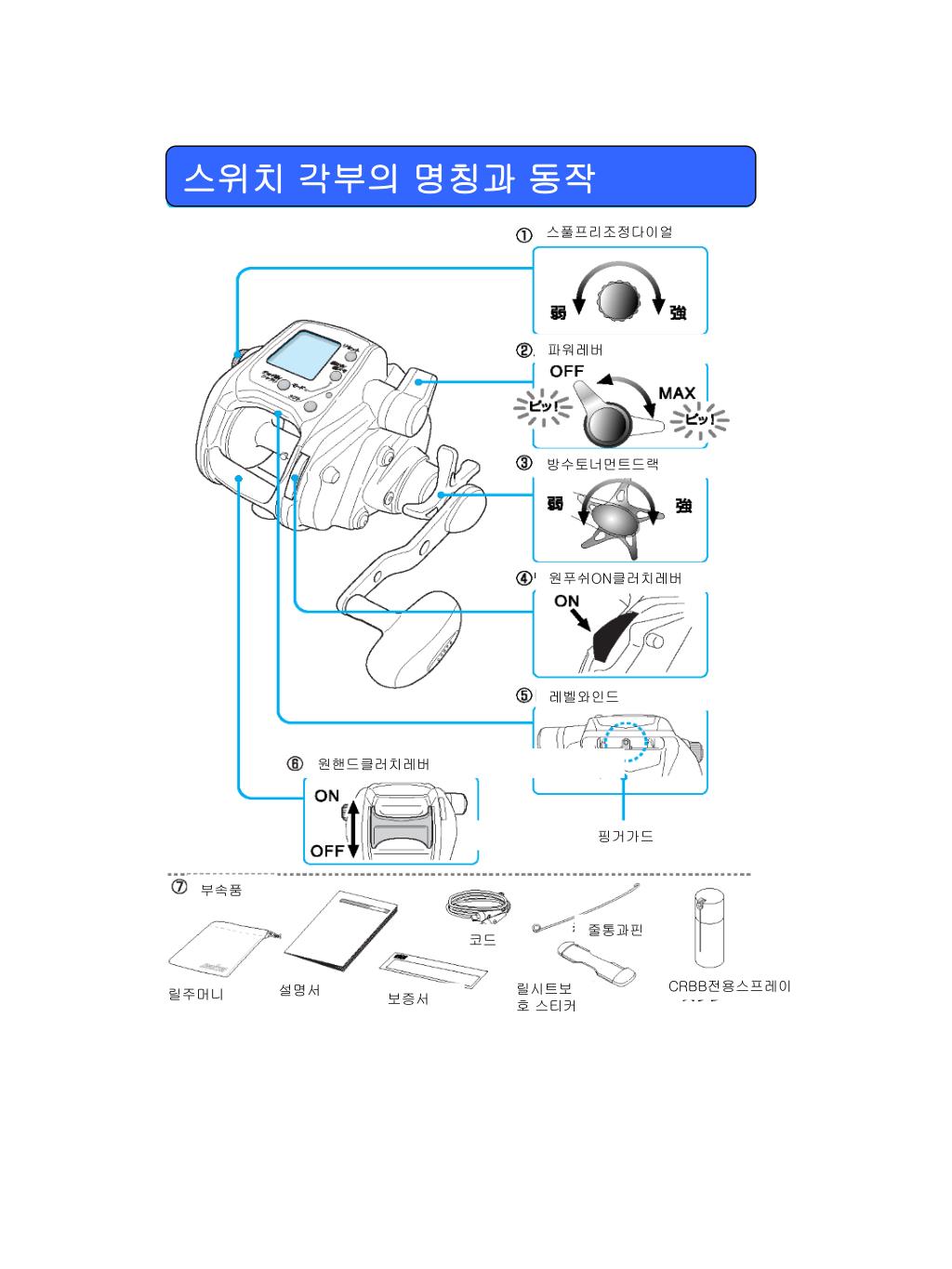

13. 스위치 각부의 명칭과 동작 스풀프리조정다이얼 파워레버 방수토너먼트드랙 원푸쉬ON클러치레버 레벨와인드 원핸드클러치레버 핑거가드 부속품 줄통과핀 코드 CRBB전용스프레이 릴시트보호 스티커 설명서 릴주머니 보증서

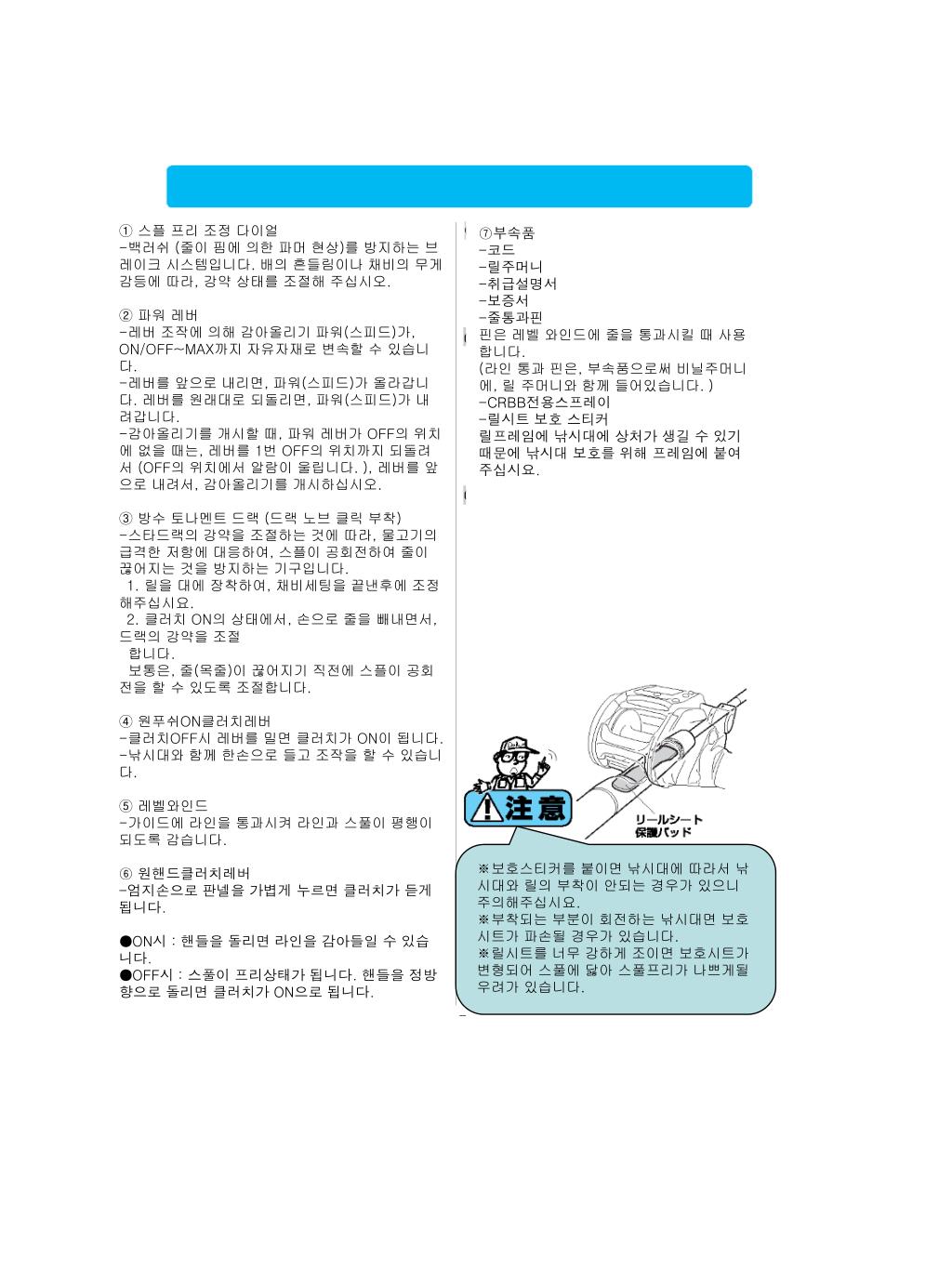

14. ① 스플 프리 조정 다이얼 -백러쉬 (줄이 핌에 의한 파머 현상)를 방지하는 브레이크 시스템입니다. 배의 흔들림이나 채비의 무게감등에 따라, 강약 상태를 조절해 주십시오. ② 파워 레버 -레버 조작에 의해 감아올리기 파워(스피드)가, ON/OFF~MAX까지 자유자재로 변속할 수 있습니다. -레버를 앞으로 내리면, 파워(스피드)가 올라갑니다. 레버를 원래대로 되돌리면, 파워(스피드)가 내려갑니다. -감아올리기를 개시할 때, 파워 레버가 OFF의 위치에 없을 때는, 레버를 1번 OFF의 위치까지 되돌려서 (OFF의 위치에서 알람이 울립니다. ), 레버를 앞으로 내려서, 감아올리기를 개시하십시오. ③ 방수 토나멘트 드랙 (드랙 노브 클릭 부착) -스타드랙의 강약을 조절하는 것에 따라, 물고기의 급격한 저항에 대응하여, 스플이 공회전하여 줄이 끊어지는 것을 방지하는 기구입니다. 1. 릴을 대에 장착하여, 채비세팅을 끝낸후에 조정해주십시요. 2. 클러치 ON의 상태에서, 손으로 줄을 빼내면서, 드랙의 강약을 조절 합니다. 보통은, 줄(목줄)이 끊어지기 직전에 스플이 공회전을 할 수 있도록 조절합니다. ④ 원푸쉬ON클러치레버 -클러치OFF시 레버를 밀면 클러치가 ON이 됩니다. -낚시대와 함께 한손으로 들고 조작을 할 수 있습니다. ⑤ 레벨와인드 -가이드에 라인을 통과시켜 라인과 스풀이 평행이 되도록 감습니다. ⑥ 원핸드클러치레버 -엄지손으로 판넬을 가볍게 누르면 클러치가 듣게 됩니다. ●ON시 : 핸들을 돌리면 라인을 감아들일 수 있습니다. ●OFF시 : 스풀이 프리상태가 됩니다. 핸들을 정방향으로 돌리면 클러치가 ON으로 됩니다. ⑦부속품 -코드 -릴주머니 -취급설명서 -보증서 -줄통과핀 핀은 레벨 와인드에 줄을 통과시킬 때 사용합니다. (라인 통과 핀은, 부속품으로써 비닐주머니에, 릴 주머니와 함께 들어있습니다. ) -CRBB전용스프레이 -릴시트 보호 스티커 릴프레임에 낚시대에 상처가 생길 수 있기 때문에 낚시대 보호를 위해 프레임에 붙여주십시요. ※보호스티커를 붙이면 낚시대에 따라서 낚시대와 릴의 부착이 안되는 경우가 있으니 주의해주십시요. ※부착되는 부분이 회전하는 낚시대면 보호시트가 파손될 경우가 있습니다. ※릴시트를 너무 강하게 조이면 보호시트가 변형되어 스풀에 닳아 스풀프리가 나쁘게될 우려가 있습니다.

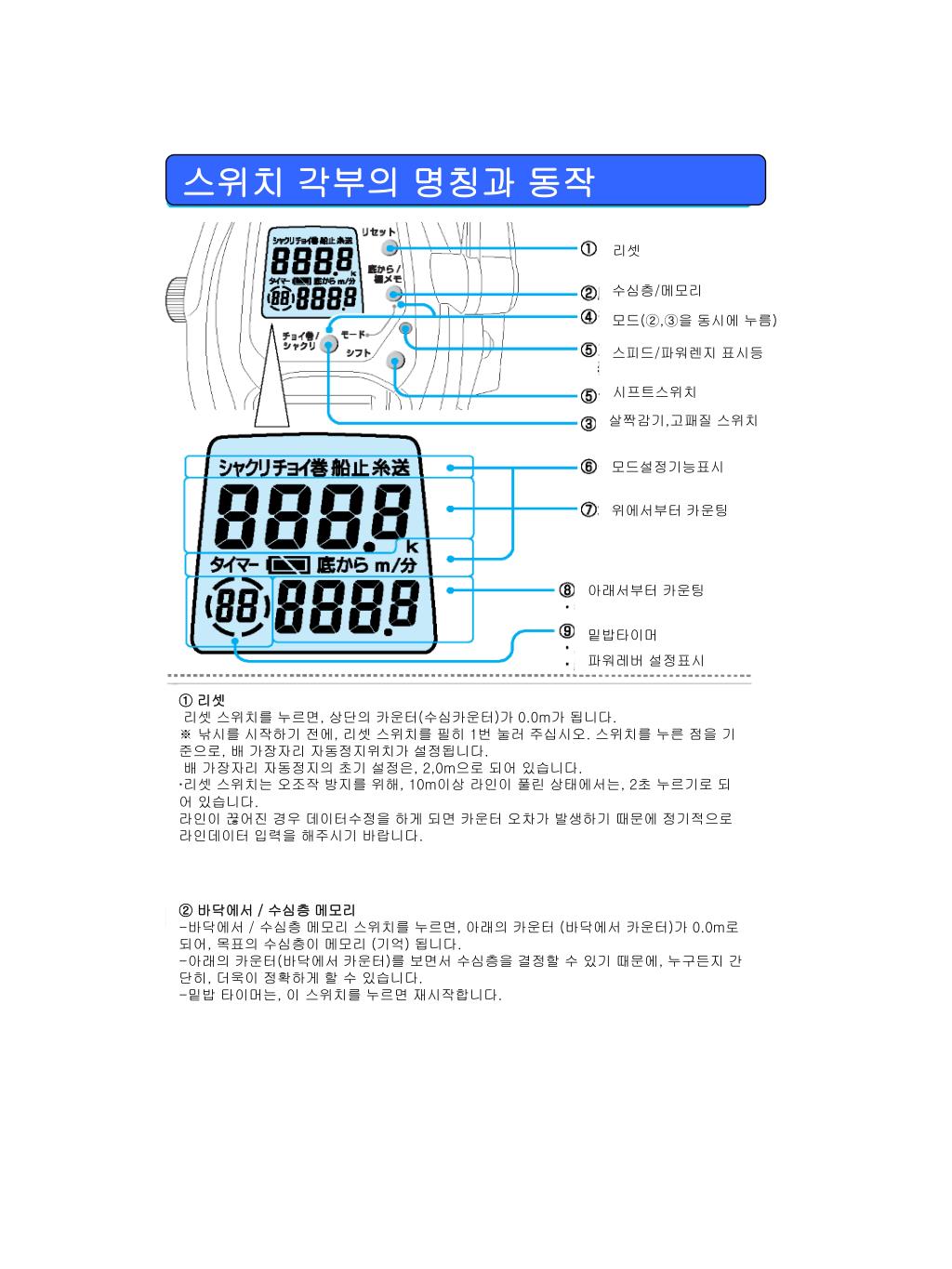

15. 스위치 각부의 명칭과 동작 리셋 수심층/메모리 모드(②,③을 동시에 누름) 스피드/파워렌지 표시등 시프트스위치 살짝감기,고패질 스위치 모드설정기능표시 위에서부터 카운팅 아래서부터 카운팅 밑밥타이머 파워레버 설정표시 ①리셋 리셋 스위치를 누르면, 상단의 카운터(수심카운터)가 0.0m가 됩니다. ※ 낚시를 시작하기 전에, 리셋 스위치를 필히 1번 눌러 주십시오. 스위치를 누른 점을 기준으로, 배 가장자리 자동정지위치가 설정됩니다. 배 가장자리 자동정지의 초기 설정은, 2,0m으로 되어 있습니다. ·리셋 스위치는 오조작 방지를 위해, 10m이상 라인이 풀린 상태에서는, 2초 누르기로 되어 있습니다. 라인이 끊어진 경우 데이터수정을 하게 되면 카운터 오차가 발생하기 때문에 정기적으로 라인데이터 입력을 해주시기 바랍니다. ②바닥에서 / 수심층 메모리 -바닥에서 / 수심층 메모리 스위치를 누르면, 아래의 카운터 (바닥에서 카운터)가 0.0m로 되어, 목표의 수심층이 메모리 (기억) 됩니다. -아래의 카운터(바닥에서 카운터)를 보면서 수심층을 결정할 수 있기 때문에, 누구든지 간단히, 더욱이 정확하게 할 수 있습니다. -밑밥 타이머는, 이 스위치를 누르면 재시작합니다.

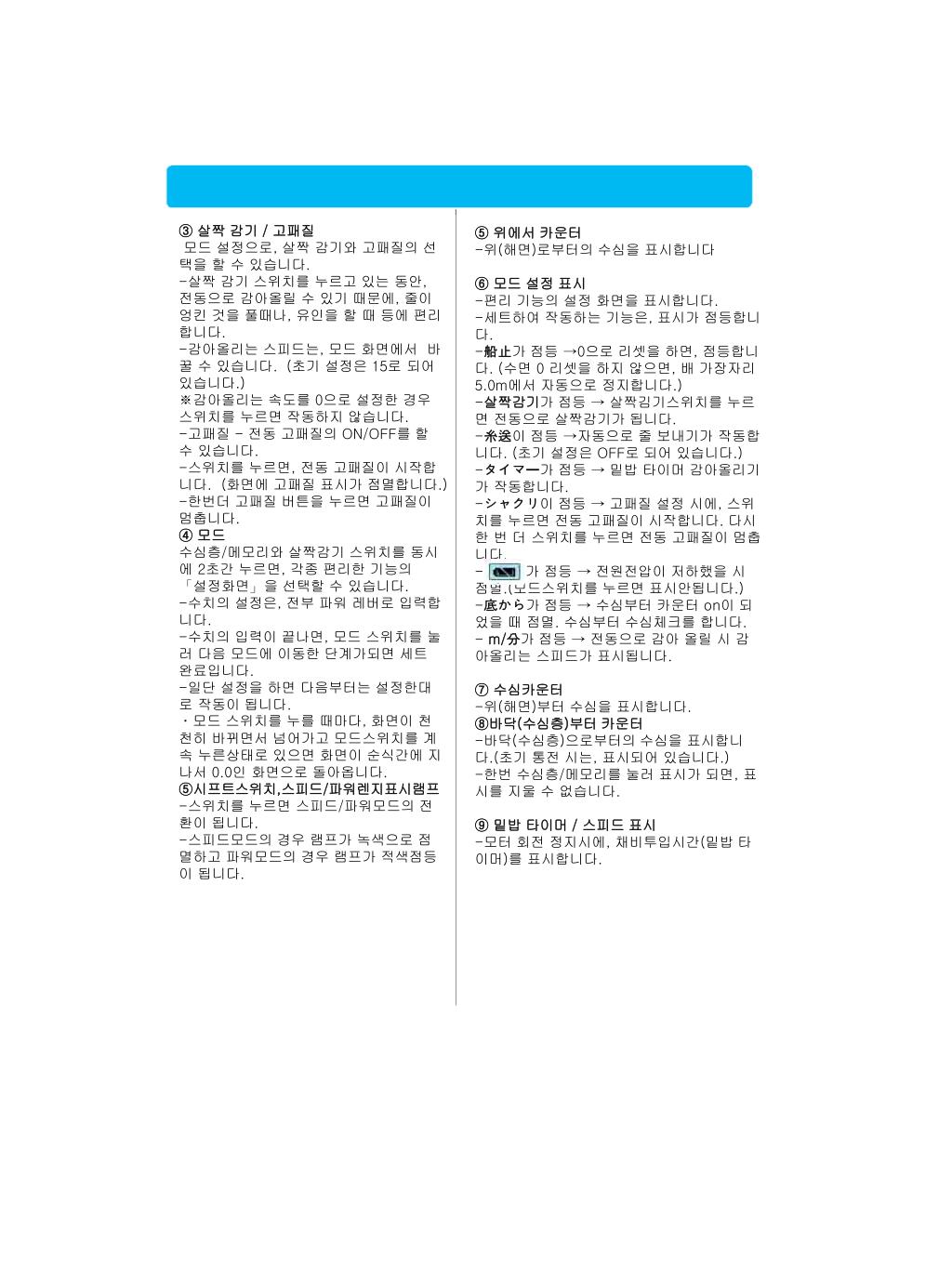

16. ③ 살짝 감기 / 고패질 모드 설정으로, 살짝 감기와 고패질의 선택을 할 수 있습니다. -살짝 감기 스위치를 누르고 있는 동안, 전동으로 감아올릴 수 있기 때문에, 줄이 엉킨 것을 풀때나, 유인을 할 때 등에 편리합니다. -감아올리는 스피드는, 모드 화면에서 바꿀 수 있습니다. (초기 설정은 15로 되어 있습니다.) ※감아올리는 속도를 0으로 설정한 경우 스위치를 누르면 작동하지 않습니다. -고패질 - 전동 고패질의 ON/OFF를 할 수 있습니다. -스위치를 누르면, 전동 고패질이 시작합니다. (화면에 고패질 표시가 점멸합니다.) -한번더 고패질 버튼을 누르면 고패질이 멈춥니다. ④ 모드 수심층/메모리와 살짝감기 스위치를 동시에 2초간 누르면, 각종 편리한 기능의 「설정화면」을 선택할 수 있습니다. -수치의 설정은, 전부 파워 레버로 입력합니다. -수치의 입력이 끝나면, 모드 스위치를 눌러 다음 모드에 이동한 단계가되면 세트 완료입니다. -일단 설정을 하면 다음부터는 설정한대로 작동이 됩니다. ·모드 스위치를 누를 때마다, 화면이 천천히 바뀌면서 넘어가고 모드스위치를 계속 누른상태로 있으면 화면이 순식간에 지나서 0.0인 화면으로 돌아옵니다. ⑤시프트스위치,스피드/파워렌지표시램프 -스위치를 누르면 스피드/파워모드의 전환이 됩니다. -스피드모드의 경우 램프가 녹색으로 점멸하고 파워모드의 경우 램프가 적색점등이 됩니다. • ⑤ 위에서 카운터 • -위(해면)로부터의 수심을 표시합니다 • ⑥ 모드 설정 표시 • -편리 기능의 설정 화면을 표시합니다. • -세트하여 작동하는 기능은, 표시가 점등합니다. • -船止가 점등 →0으로 리셋을 하면, 점등합니다. (수면 0 리셋을 하지 않으면, 배 가장자리 5.0m에서 자동으로 정지합니다.) • -살짝감기가 점등 → 살짝김기스위치를 누르면 전동으로 살짝감기가 됩니다. • -糸送이 점등 →자동으로 줄 보내기가 작동합니다. (초기 설정은 OFF로 되어 있습니다.) • -タイマー가 점등 → 밑밥 타이머 감아올리기가 작동합니다. • -シャクリ이 점등 → 고패질 설정 시에, 스위치를 누르면 전동 고패질이 시작합니다. 다시 한 번 더 스위치를 누르면 전동 고패질이 멈춥니다. • 가 점등 → 전원전압이 저하했을 시 점멸.(모드스위치를 누르면 표시안됩니다.) • 底から가 점등 → 수심부터 카운터 on이 되었을 때 점멸. 수심부터 수심체크를 합니다. • - m/分가 점등 → 전동으로 감아 올릴 시 감아올리는 스피드가 표시됩니다. • ⑦ 수심카운터 • -위(해면)부터 수심을 표시합니다. • ⑧바닥(수심층)부터 카운터 • -바닥(수심층)으로부터의 수심을 표시합니다.(초기 통전 시는, 표시되어 있습니다.) • -한번 수심층/메모리를 눌러 표시가 되면, 표시를 지울 수 없습니다. • ⑨ 밑밥 타이머 / 스피드 표시 • 모터 회전 정지시에, 채비투입시간(밑밥 타이머)를 표시합니다.

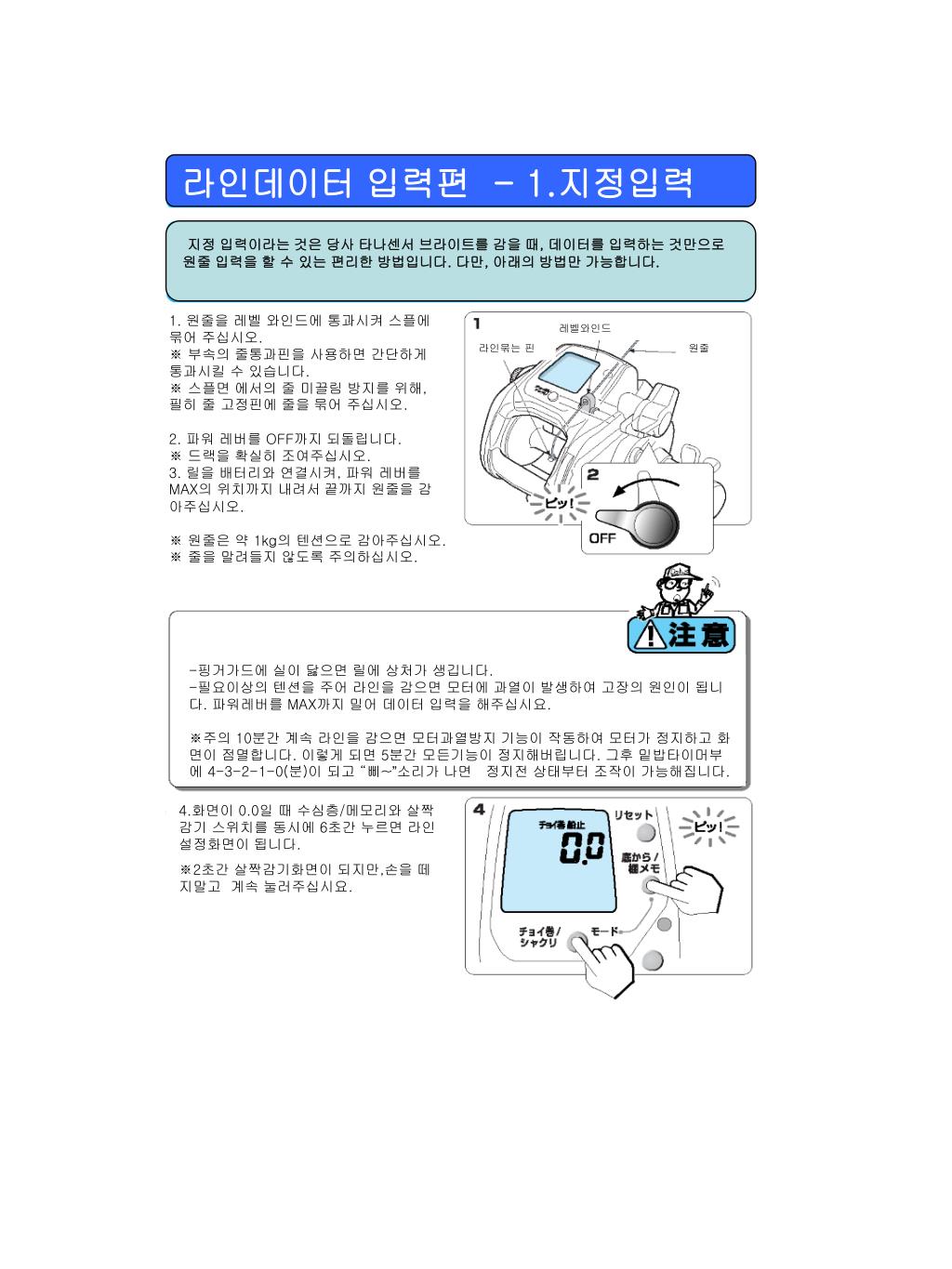

17. 라인데이터 입력편 - 1.지정입력 지정 입력이라는 것은 당사 타나센서 브라이트를 감을 때, 데이터를 입력하는 것만으로 원줄 입력을 할 수 있는 편리한 방법입니다. 다만, 아래의 방법만 가능합니다. 1. 원줄을 레벨 와인드에 통과시켜 스플에 묶어 주십시오. ※ 부속의 줄통과핀을 사용하면 간단하게 통과시킬 수 있습니다. ※ 스플면 에서의 줄 미끌림 방지를 위해, 필히 줄 고정핀에 줄을묶어 주십시오. 2. 파워 레버를 OFF까지 되돌립니다. ※ 드랙을 확실히 조여주십시오. 3. 릴을 배터리와 연결시켜, 파워 레버를 MAX의 위치까지 내려서끝까지 원줄을 감아주십시오. ※ 원줄은 약 1kg의 텐션으로 감아주십시오. ※ 줄을 말려들지 않도록 주의하십시오. 레벨와인드 라인묶는 핀 원줄 -핑거가드에 실이 닳으면 릴에 상처가 생깁니다. -필요이상의 텐션을 주어 라인을 감으면 모터에 과열이 발생하여 고장의 원인이 됩니다. 파워레버를 MAX까지 밀어 데이터 입력을 해주십시요. ※주의 10분간 계속 라인을 감으면 모터과열방지 기능이 작동하여 모터가 정지하고 화면이 점멸합니다. 이렇게 되면 5분간 모든기능이 정지해버립니다. 그후 밑밥타이머부에 4-3-2-1-0(분)이 되고 “삐~”소리가 나면 정지전 상태부터 조작이 가능해집니다. 4.화면이 0.0일 때 수심층/메모리와 살짝감기 스위치를 동시에 6초간 누르면 라인설정화면이 됩니다. ※2초간 살짝감기화면이 되지만,손을 떼지말고 계속 눌러주십시요.

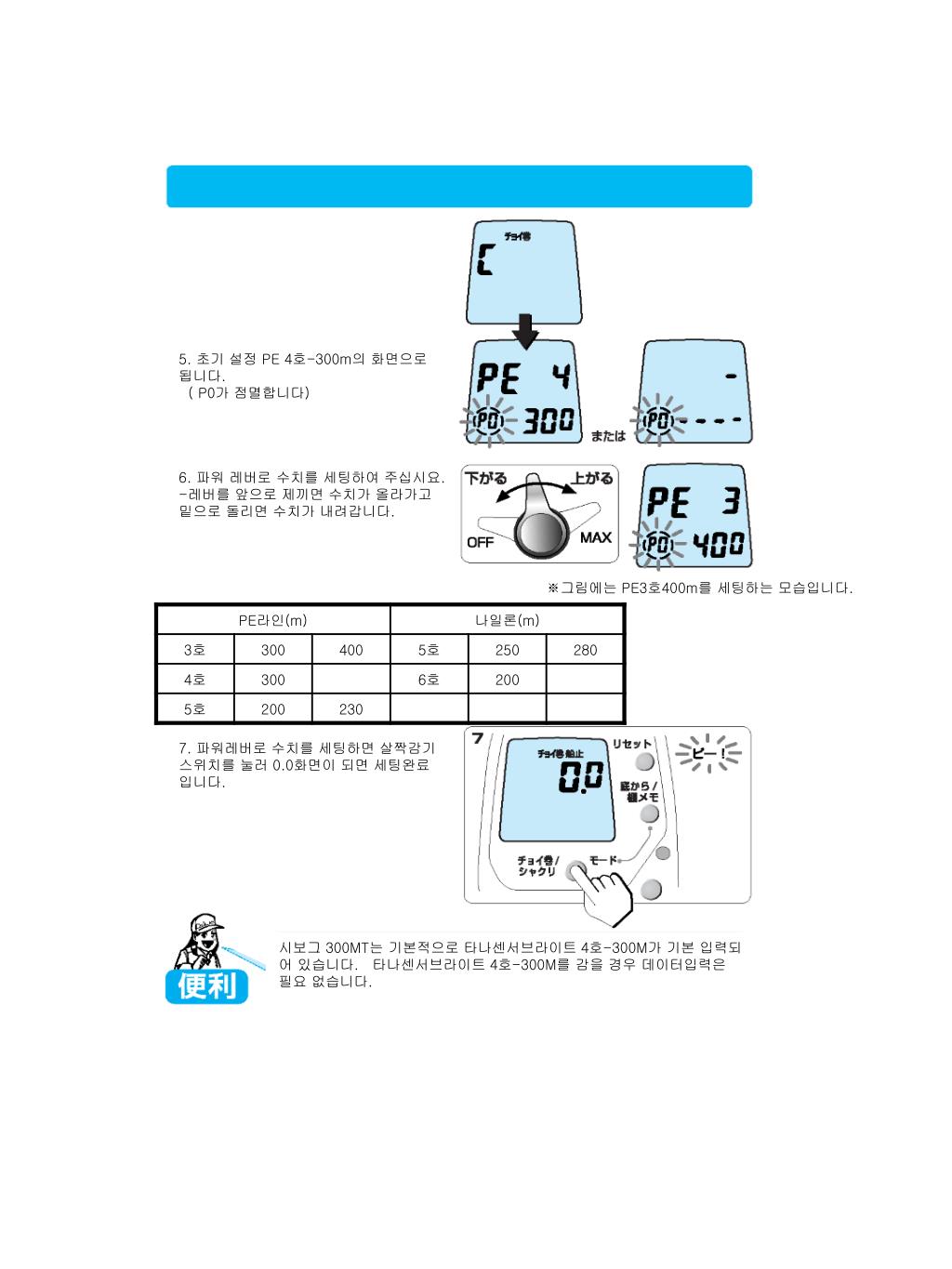

18. 5. 초기 설정 PE 4호-300m의 화면으로 됩니다. ( P0가 점멸합니다) 6. 파워 레버로 수치를 세팅하여 주십시요. -레버를 앞으로 제끼면 수치가 올라가고 밑으로 돌리면 수치가 내려갑니다. 7. 파워레버로 수치를 세팅하면 살짝감기 스위치를 눌러 0.0화면이 되면 세팅완료입니다. ※그림에는 PE3호400m를 세팅하는 모습입니다. 시보그 300MT는 기본적으로 타나센서브라이트 4호-300M가 기본 입력되어 있습니다. 타나센서브라이트 4호-300M를 감을 경우 데이터입력은 필요 없습니다.

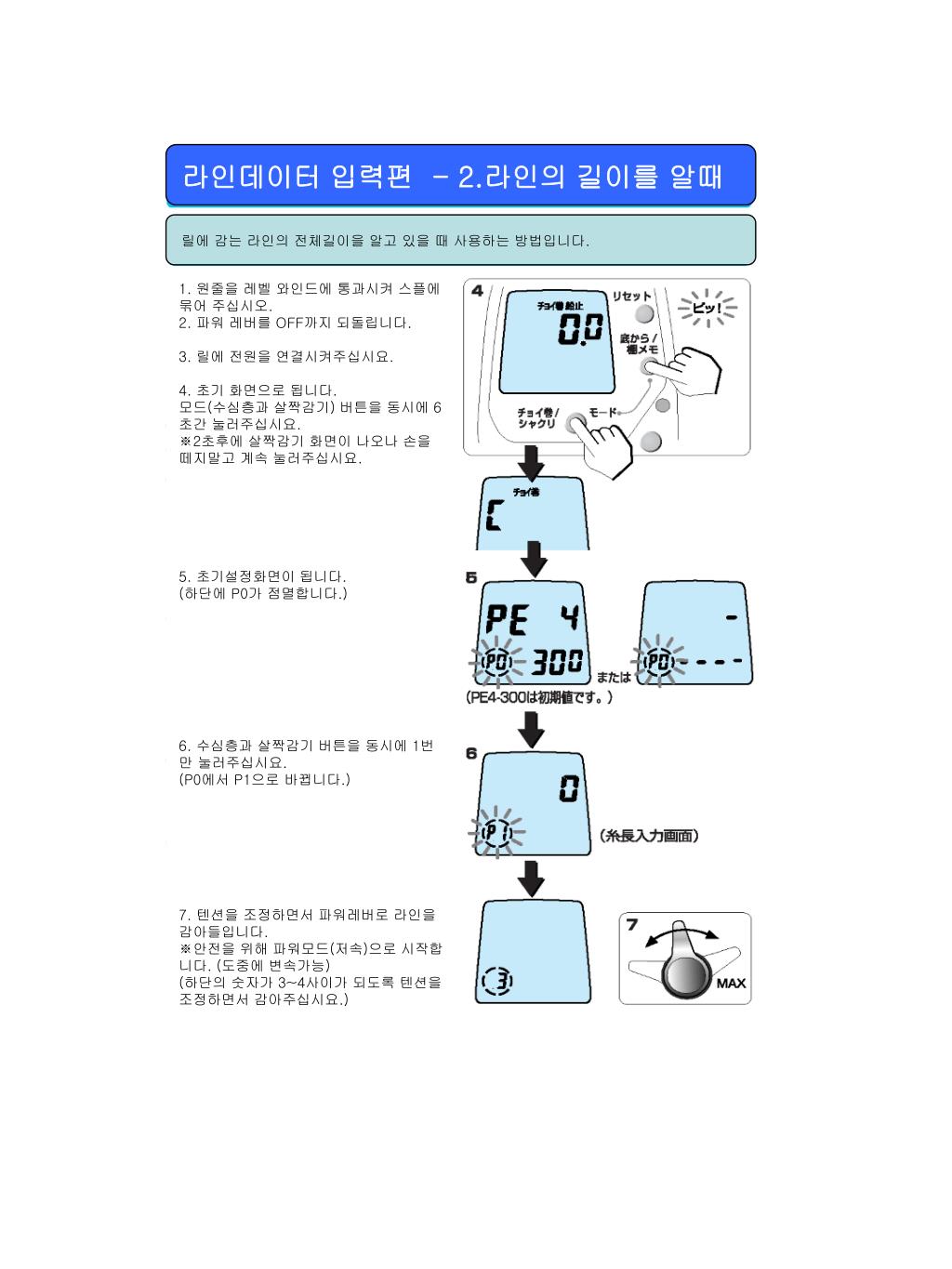

19. 라인데이터 입력편 - 2.라인의 길이를 알때 릴에 감는 라인의 전체길이을 알고 있을 때 사용하는 방법입니다. 1. 원줄을 레벨 와인드에 통과시켜 스플에 묶어 주십시오. 2. 파워 레버를 OFF까지 되돌립니다. 3. 릴에 전원을 연결시켜주십시요. 4. 초기 화면으로 됩니다. 모드(수심층과 살짝감기) 버튼을 동시에 6초간 눌러주십시요. ※2초후에 살짝감기 화면이 나오나 손을 떼지말고 계속 눌러주십시요. 5. 초기설정화면이 됩니다. (하단에 P0가 점멸합니다.) 6. 수심층과 살짝감기 버튼을 동시에 1번만 눌러주십시요. (P0에서 P1으로 바뀝니다.) 7. 텐션을 조정하면서 파워레버로 라인을 감아들입니다. ※안전을 위해 파워모드(저속)으로 시작합니다. (도중에 변속가능) (하단의 숫자가 3~4사이가 되도록 텐션을 조정하면서 감아주십시요.)

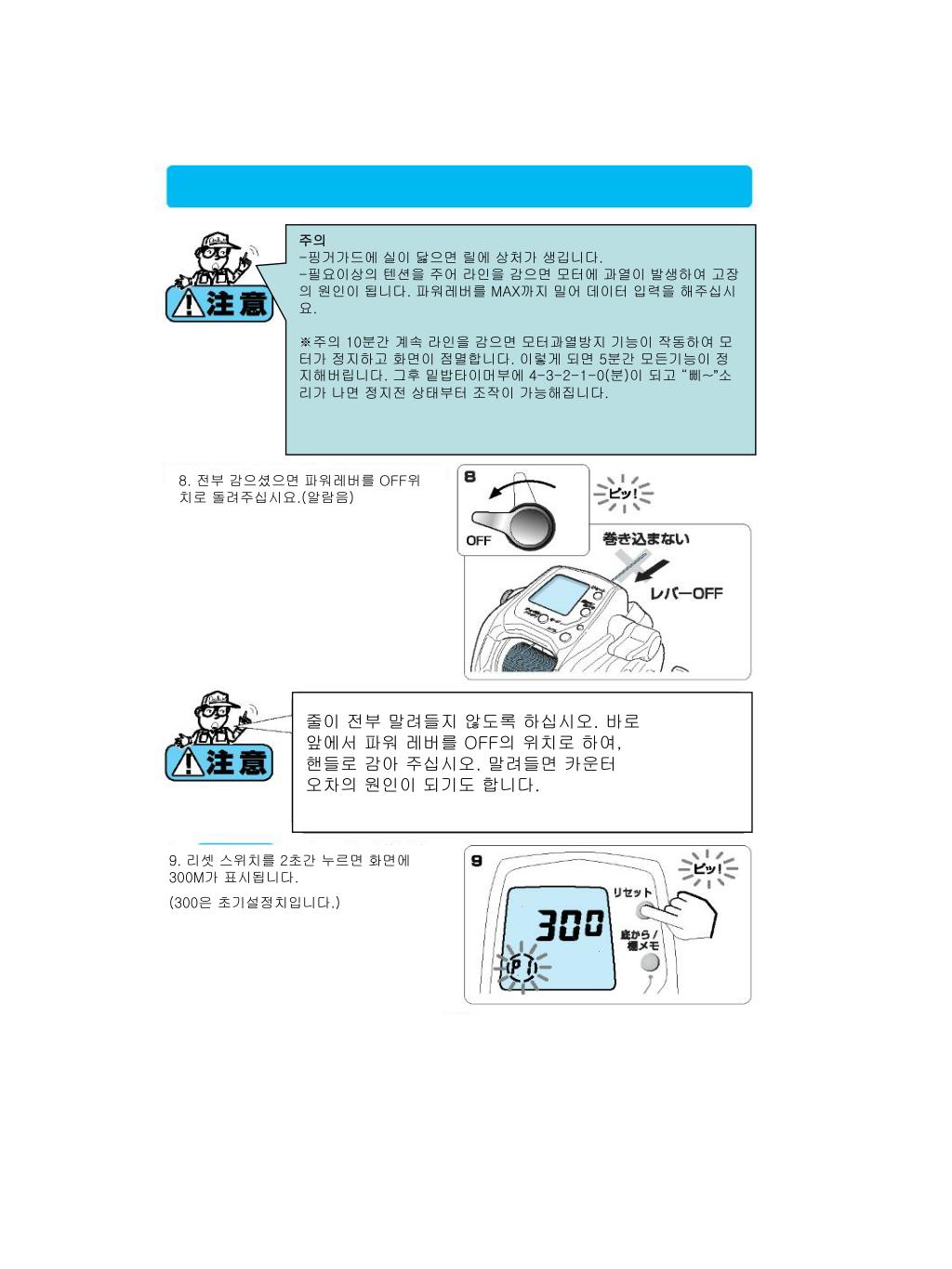

20. 주의 -핑거가드에 실이 닳으면 릴에 상처가 생깁니다. -필요이상의 텐션을 주어 라인을 감으면 모터에 과열이 발생하여 고장의 원인이 됩니다. 파워레버를 MAX까지 밀어 데이터 입력을 해주십시요. ※주의 10분간 계속 라인을 감으면 모터과열방지 기능이 작동하여 모터가 정지하고 화면이 점멸합니다. 이렇게 되면 5분간 모든기능이 정지해버립니다. 그후 밑밥타이머부에 4-3-2-1-0(분)이 되고 “삐~”소리가 나면 정지전 상태부터 조작이 가능해집니다. 8. 전부 감으셨으면 파워레버를 OFF위치로 돌려주십시요.(알람음) 줄이 전부 말려들지 않도록 하십시오. 바로 앞에서 파워 레버를 OFF의 위치로 하여, 핸들로 감아 주십시오. 말려들면 카운터 오차의 원인이 되기도 합니다. 9. 리셋 스위치를 2초간 누르면 화면에 300M가 표시됩니다. (300은 초기설정치입니다.)

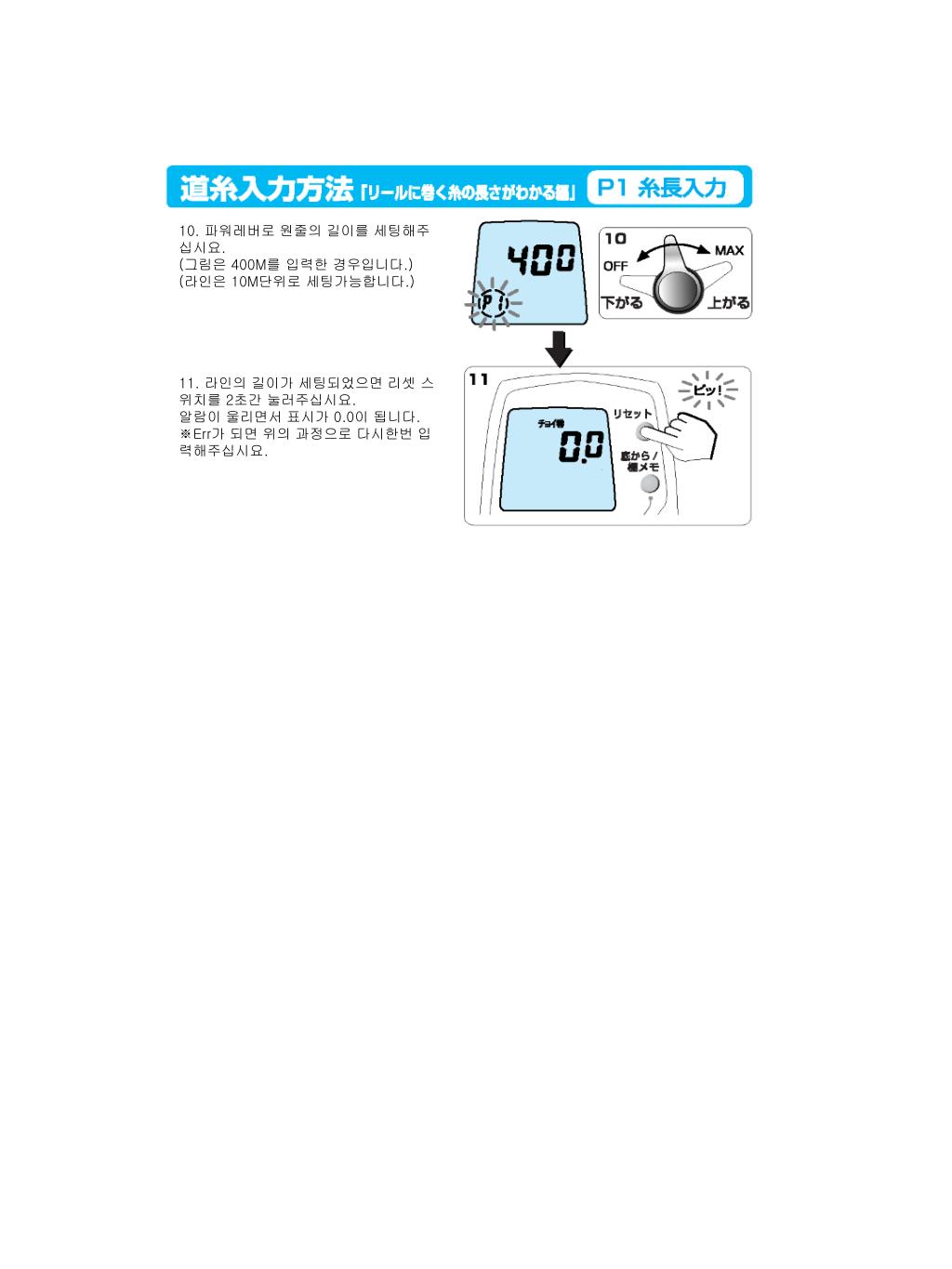

21. 10. 파워레버로 원줄의 길이를 세팅해주십시요. (그림은 400M를 입력한 경우입니다.) (라인은 10M단위로 세팅가능합니다.) 11. 라인의 길이가 세팅되었으면 리셋 스위치를 2초간 눌러주십시요. 알람이 울리면서 표시가 0.0이 됩니다. ※Err가 되면 위의 과정으로 다시한번 입력해주십시요.

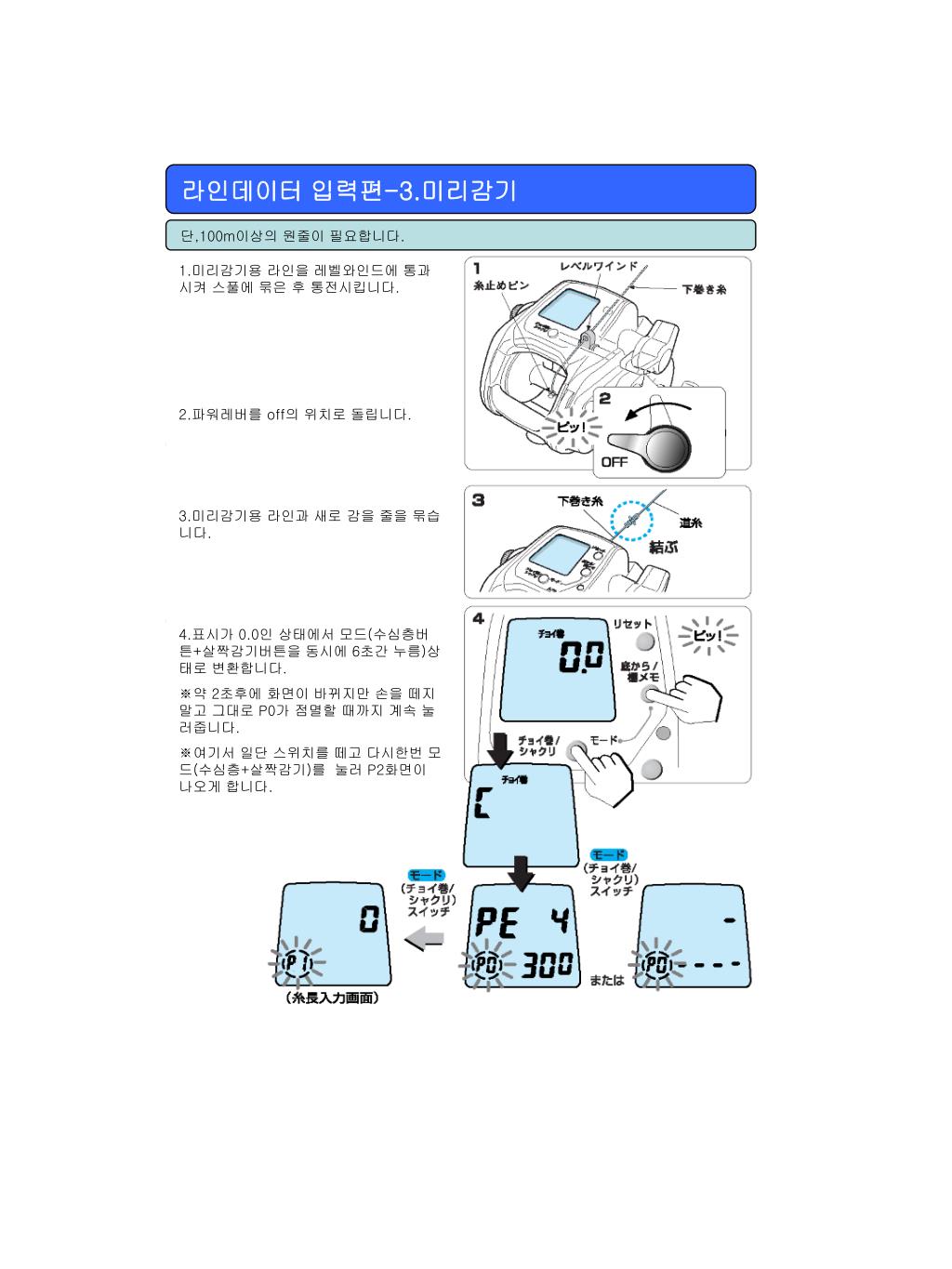

22. 라인데이터 입력편-3.미리감기 단,100m이상의 원줄이 필요합니다. 1.미리감기용 라인을 레벨와인드에 통과시켜 스풀에 묶은 후 통전시킵니다. 2.파워레버를 off의 위치로 돌립니다. 3.미리감기용 라인과 새로 감을 줄을 묶습니다. 4.표시가 0.0인 상태에서 모드(수심층버튼+살짝감기버튼을 동시에 6초간 누름)상태로 변환합니다. ※약 2초후에 화면이 바뀌지만 손을 떼지 말고 그대로 P0가 점멸할 때까지 계속 눌러줍니다. ※여기서 일단 스위치를 떼고 다시한번 모드(수심층+살짝감기)를 눌러 P2화면이 나오게 합니다.

23. 5.P2화면에서 텐션을 주어 남은 라인의 길이가 100M가 될때까지 라인을 감아들입니다. 파워레버를 돌리면 P2가 나왔던 화면에 텐션 변화 수치가 나오는데 4~5사이가 되도록 조절을 하면서 감아주십시요. ※안전을 위해 파워모드(저속)으로 시작합니다.(변속가능) 주의 -핑거가드에 실이 닳으면 릴에 상처가 생깁니다. -필요이상의 텐션을 주어 라인을 감으면 모터에 과열이 발생하여 고장의 원인이 됩니다. 파워레버를 MAX까지 밀어 데이터 입력을 해주십시요. ※주의 10분간 계속 라인을 감으면 모터과열방지 기능이 작동하여 모터가 정지하고 화면이 점멸합니다. 이렇게 되면 5분간 모든기능이 정지해버립니다. 그후 밑밥타이머부에 4-3-2-1-0(분)이 되고 “삐~”소리가 나면 정지전 상태부터 조작이 가능해집니다. 7.남은 라인이 100M가 되면 리셋스위치를 2초이상 눌러주십시요. 하단에 50이라는 숫자가 표시되면 다시 텐션을 주면서 50M를 감아들입니다.

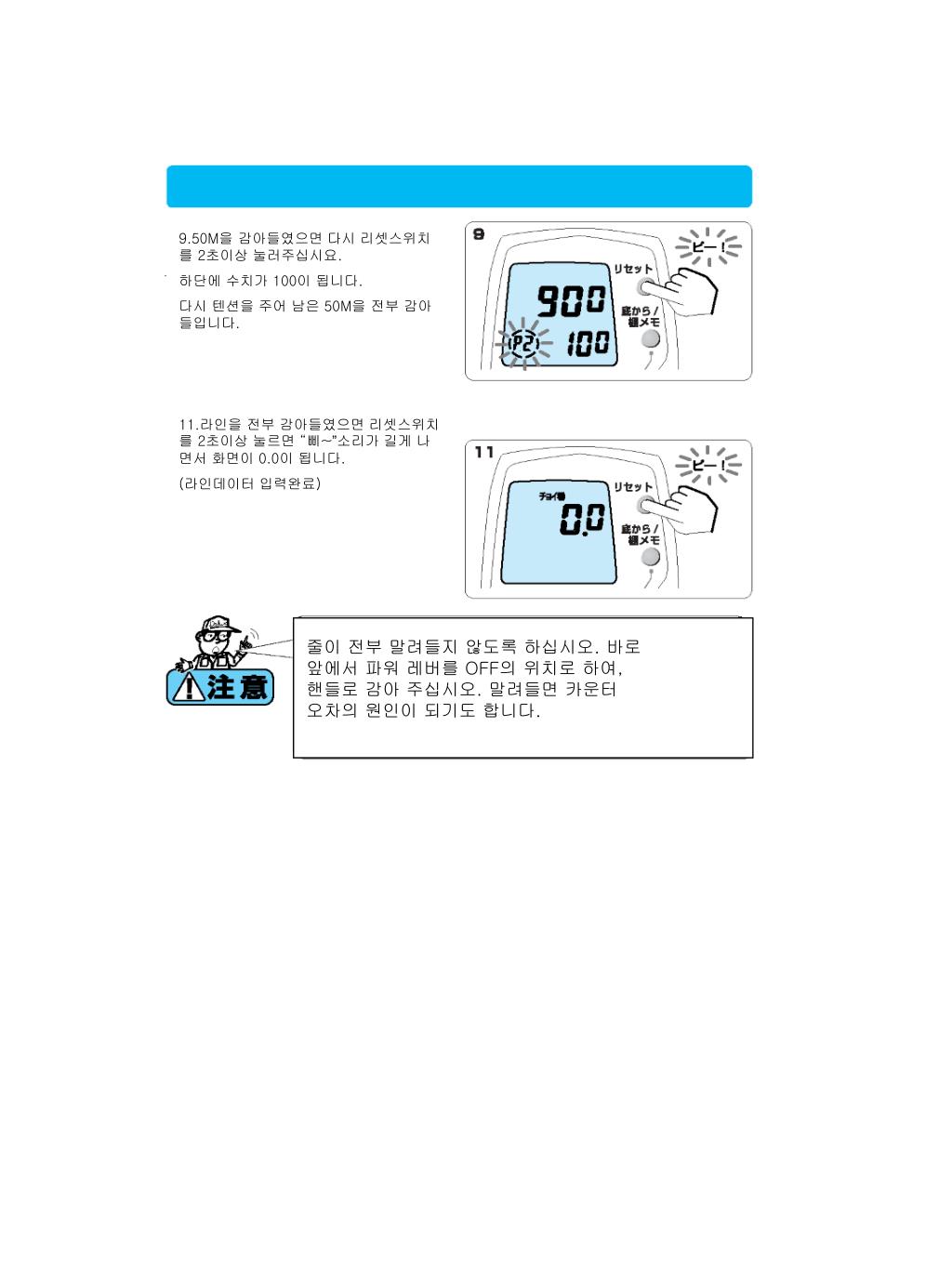

24. 9.50M을 감아들였으면 다시 리셋스위치를 2초이상 눌러주십시요. 하단에 수치가 100이 됩니다. 다시 텐션을 주어 남은 50M을 전부 감아들입니다. 11.라인을 전부 감아들였으면 리셋스위치를 2초이상 눌르면 “삐~”소리가 길게 나면서 화면이 0.0이 됩니다. (라인데이터 입력완료) 줄이 전부 말려들지 않도록 하십시오. 바로 앞에서 파워 레버를 OFF의 위치로 하여, 핸들로 감아 주십시오. 말려들면 카운터 오차의 원인이 되기도 합니다.

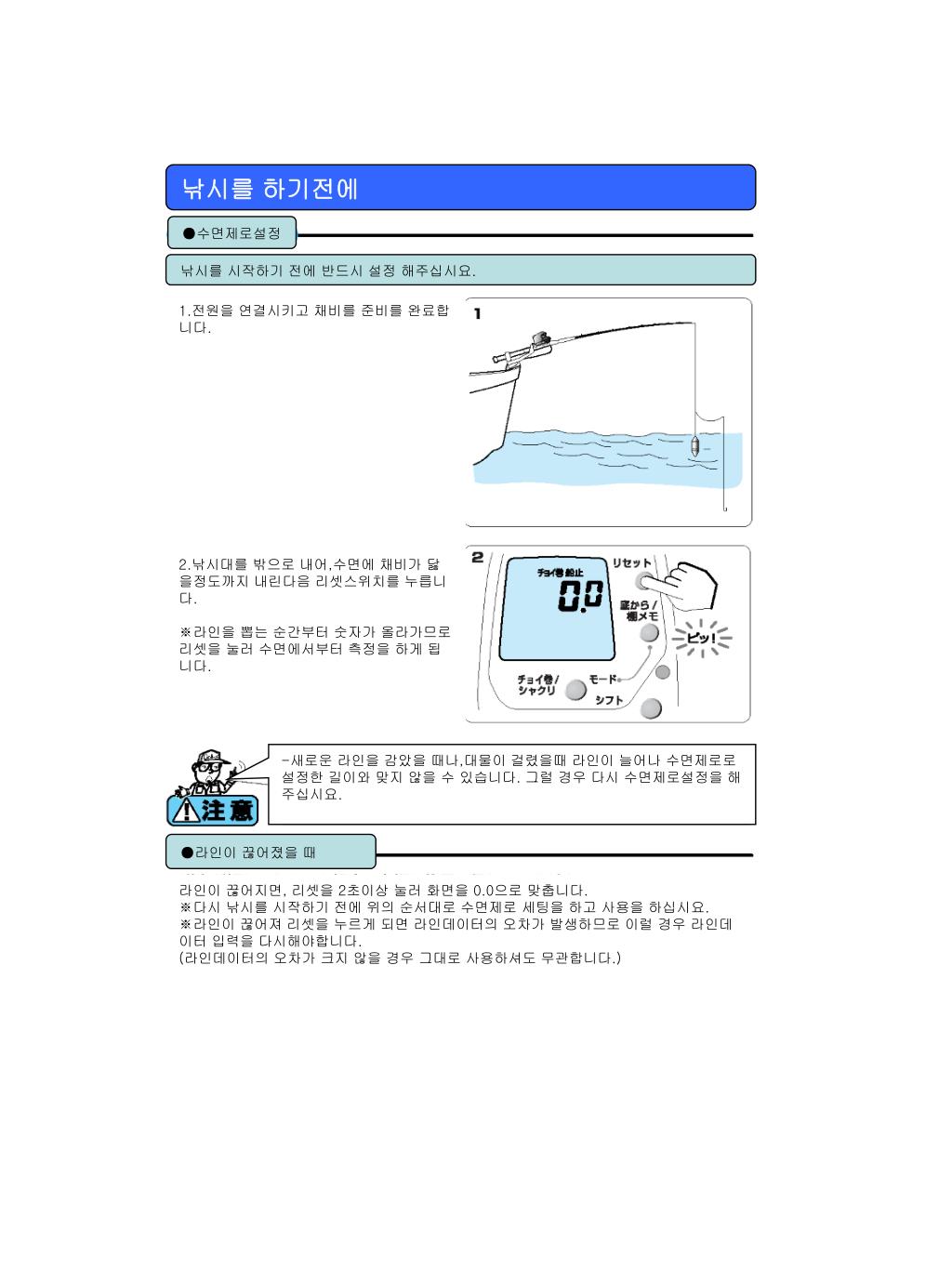

25. 낚시를 하기전에 ●수면제로설정 낚시를 시작하기 전에 반드시 설정 해주십시요. 1.전원을 연결시키고 채비를 준비를 완료합니다. 2.낚시대를 밖으로 내어,수면에 채비가 닳을정도까지 내린다음 리셋스위치를 누릅니다. ※라인을 뽑는 순간부터 숫자가 올라가므로 리셋을 눌러 수면에서부터 측정을 하게 됩니다. -새로운 라인을 감았을 때나,대물이 걸렸을때 라인이 늘어나 수면제로로 설정한 길이와 맞지 않을 수 있습니다. 그럴 경우 다시 수면제로설정을 해주십시요. ●라인이 끊어졌을 때 라인이 끊어지면, 리셋을 2초이상 눌러 화면을 0.0으로 맞춥니다. ※다시 낚시를 시작하기 전에 위의 순서대로 수면제로 세팅을 하고 사용을 하십시요. ※라인이 끊어져 리셋을 누르게 되면 라인데이터의 오차가 발생하므로 이럴 경우 라인데이터 입력을 다시해야합니다. (라인데이터의 오차가 크지 않을 경우 그대로 사용하셔도 무관합니다.)

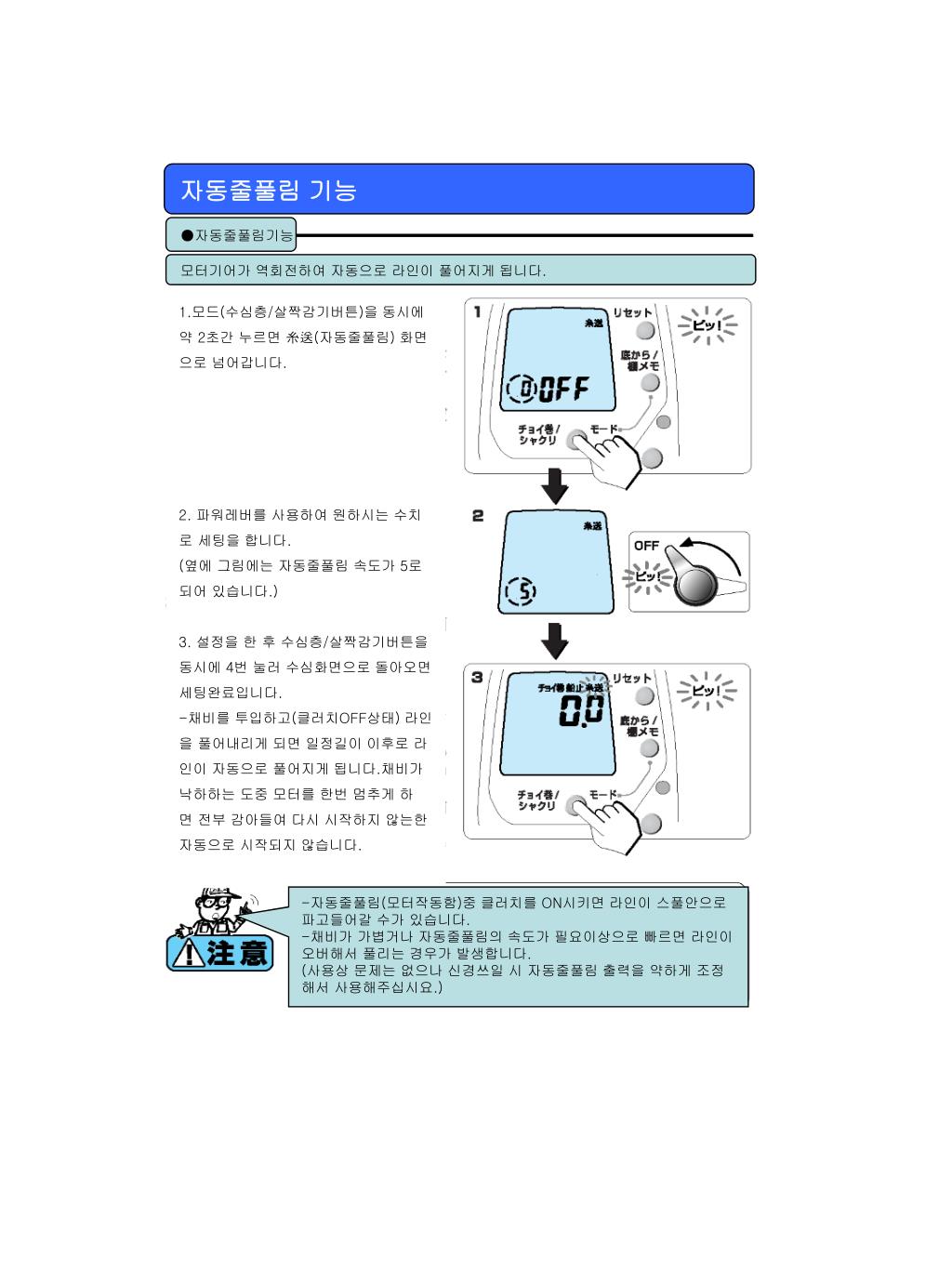

26. 자동줄풀림 기능 ●자동줄풀림기능 모터기어가 역회전하여 자동으로 라인이 풀어지게 됩니다. 1.모드(수심층/살짝감기버튼)을 동시에 약 2초간 누르면 糸送(자동줄풀림)화면 으로 넘어갑니다. 2. 파워레버를 사용하여 원하시는 수치 로 세팅을 합니다. (옆에 그림에는 자동줄풀림 속도가 5로 되어 있습니다.) 3. 설정을 한 후 수심층/살짝감기버튼을 동시에 4번 눌러 수심화면으로 돌아오면 세팅완료입니다. -채비를 투입하고(클러치OFF상태) 라인 을 풀어내리게 되면 일정길이 이후로 라 인이 자동으로 풀어지게 됩니다.채비가 낙하하는 도중 모터를 한번 멈추게 하 면 전부 감아들여 다시 시작하지 않는한 자동으로 시작되지 않습니다. -자동줄풀림(모터작동함)중 클러치를 ON시키면 라인이 스풀안으로 파고들어갈 수가 있습니다. -채비가 가볍거나 자동줄풀림의 속도가 필요이상으로 빠르면 라인이 오버해서 풀리는 경우가 발생합니다. (사용상 문제는 없으나 신경쓰일 시 자동줄풀림 출력을 약하게 조정해서 사용해주십시요.)

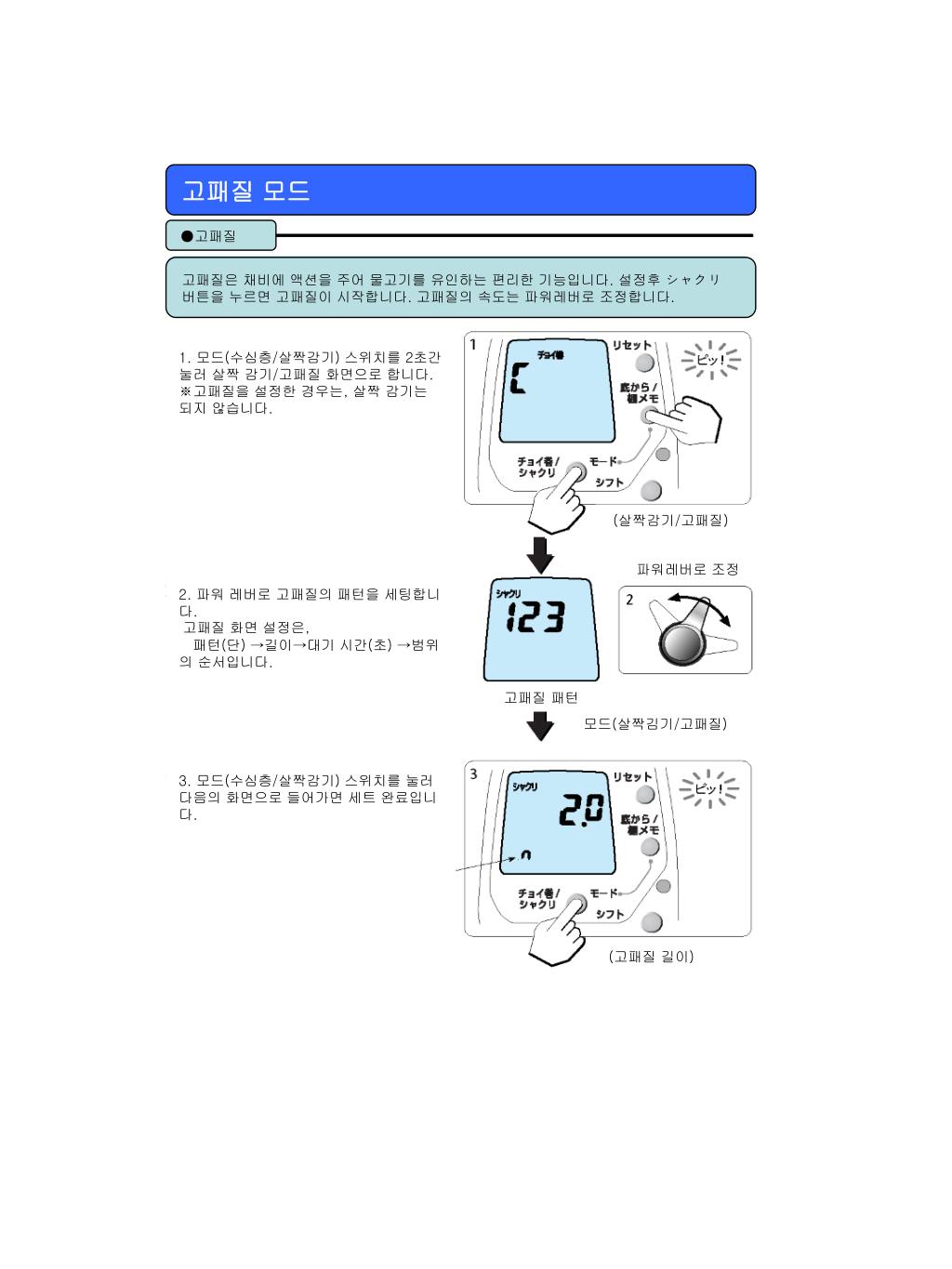

27. 고패질 모드 ●고패질 고패질은 채비에 액션을 주어 물고기를 유인하는 편리한 기능입니다. 설정후 シャクリ 버튼을 누르면 고패질이 시작합니다. 고패질의 속도는 파워레버로 조정합니다. 1. 모드(수심층/살짝감기) 스위치를 2초간 눌러 살짝 감기/고패질 화면으로 합니다. ※고패질을 설정한 경우는, 살짝 감기는 되지 않습니다. 2. 파워 레버로 고패질의 패턴을 세팅합니다. 고패질 화면 설정은, 패턴(단) →길이→대기 시간(초) →범위의 순서입니다. 3. 모드(수심층/살짝감기) 스위치를 눌러 다음의 화면으로 들어가면 세트 완료입니다. (살짝감기/고패질) 파워레버로 조정 고패질 패턴 모드(살짝김기/고패질) (고패질 길이)

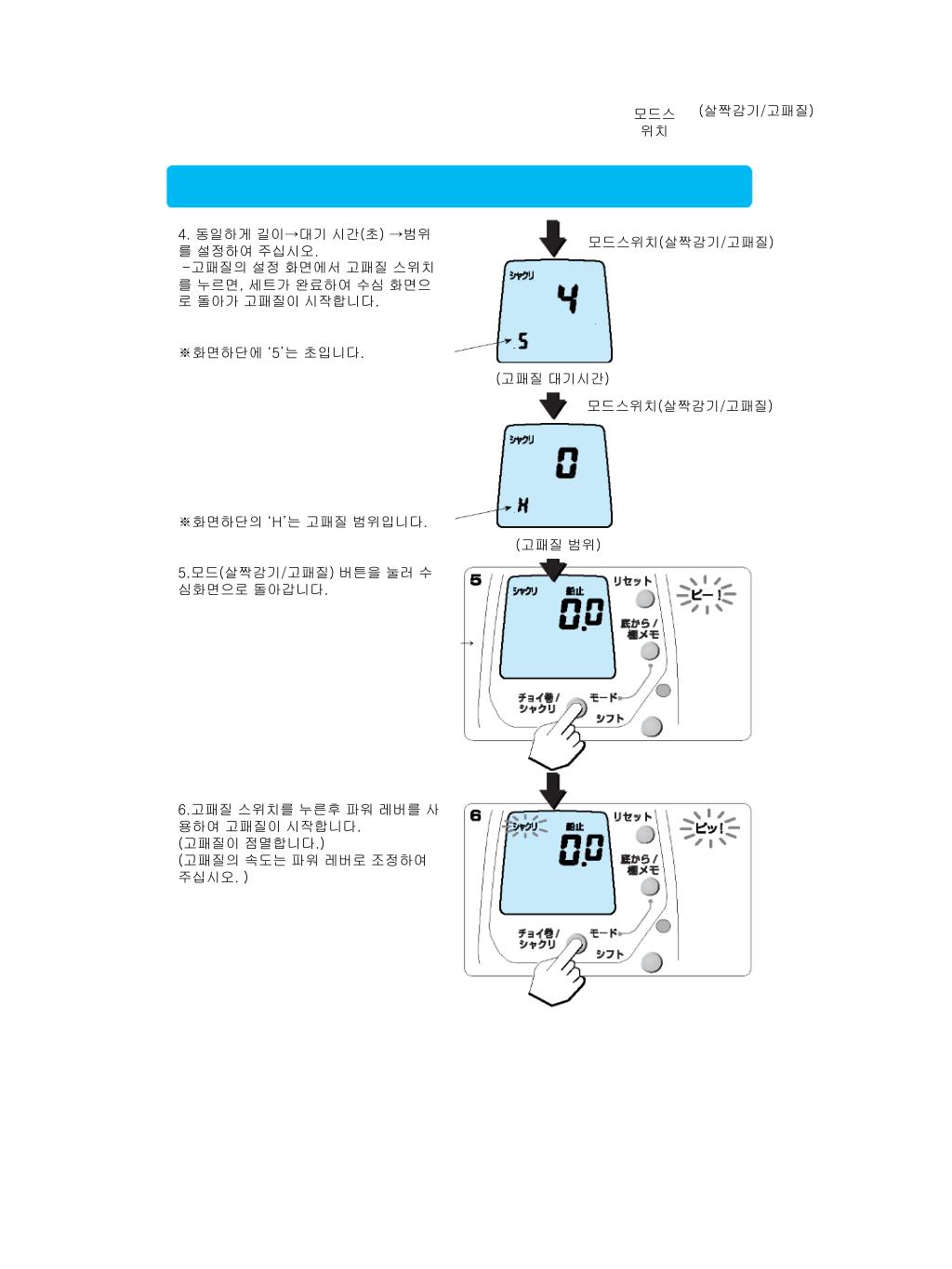

28. (살짝감기/고패질) 모드스위치 4. 동일하게 길이→대기 시간(초) →범위를 설정하여 주십시오. -고패질의 설정 화면에서 고패질 스위치를 누르면, 세트가 완료하여 수심 화면으로 돌아가 고패질이시작합니다. ※화면하단에 ‘5’는 초입니다. ※화면하단의 ‘H’는 고패질 범위입니다. 5.모드(살짝감기/고패질) 버튼을 눌러 수심화면으로 돌아갑니다. 6.고패질 스위치를 누른후 파워 레버를 사용하여 고패질이 시작합니다. (고패질이 점멸합니다.) (고패질의 속도는 파워 레버로 조정하여 주십시오. ) 모드스위치(살짝감기/고패질) (고패질 대기시간) 모드스위치(살짝감기/고패질) (고패질 범위) →

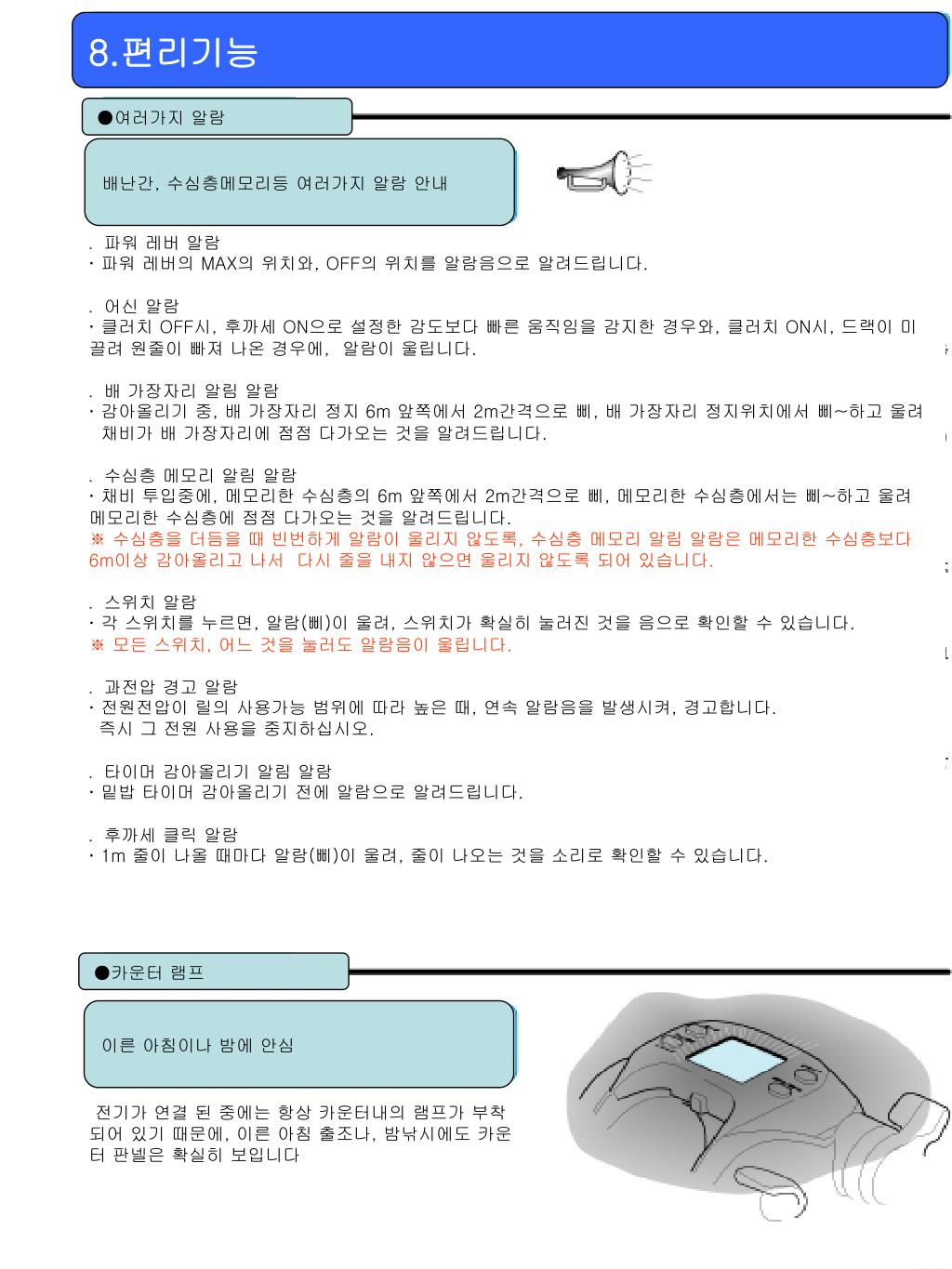

29. 8.편리기능 ●여러가지 알람 배난간, 수심층메모리등 여러가지 알람 안내 ․ 파워 레버 알람 ·파워 레버의 MAX의 위치와, OFF의 위치를 알람음으로 알려드립니다. ․ 어신 알람 ·클러치 OFF시, 후까세 ON으로 설정한 감도보다 빠른 움직임을 감지한 경우와, 클러치 ON시, 드랙이 미끌려 원줄이 빠져 나온 경우에, 알람이 울립니다. ․ 배 가장자리 알림 알람 ·감아올리기 중, 배 가장자리 정지 6m 앞쪽에서 2m간격으로 삐, 배 가장자리 정지위치에서 삐~하고 울려 채비가 배 가장자리에 점점 다가오는 것을 알려드립니다. ․ 수심층 메모리 알림 알람 ·채비 투입중에, 메모리한 수심층의 6m 앞쪽에서 2m간격으로 삐, 메모리한 수심층에서는 삐~하고 울려 메모리한 수심층에 점점 다가오는 것을 알려드립니다. ※ 수심층을 더듬을 때 빈번하게 알람이 울리지 않도록, 수심층 메모리 알림 알람은 메모리한 수심층보다 6m이상 감아올리고 나서 다시 줄을 내지 않으면 울리지 않도록 되어 있습니다. ․ 스위치 알람 ·각 스위치를 누르면, 알람(삐)이 울려, 스위치가 확실히 눌러진 것을 음으로 확인할 수 있습니다. ※ 모든 스위치, 어느 것을 눌러도 알람음이 울립니다. ․ 과전압 경고 알람 ·전원전압이 릴의 사용가능 범위에 따라 높은 때, 연속 알람음을 발생시켜, 경고합니다. 즉시 그 전원 사용을 중지하십시오. ․ 타이머 감아올리기 알림 알람 ·밑밥 타이머 감아올리기 전에 알람으로 알려드립니다. ․ 후까세 클릭 알람 · 1m 줄이 나올 때마다 알람(삐)이 울려, 줄이 나오는 것을 소리로 확인할 수 있습니다. ●카운터 램프 이른 아침이나 밤에 안심 전기가 연결 된 중에는 항상 카운터내의 램프가 부착되어 있기 때문에, 이른 아침 출조나, 밤낚시에도 카운터 판넬은 확실히 보입니다

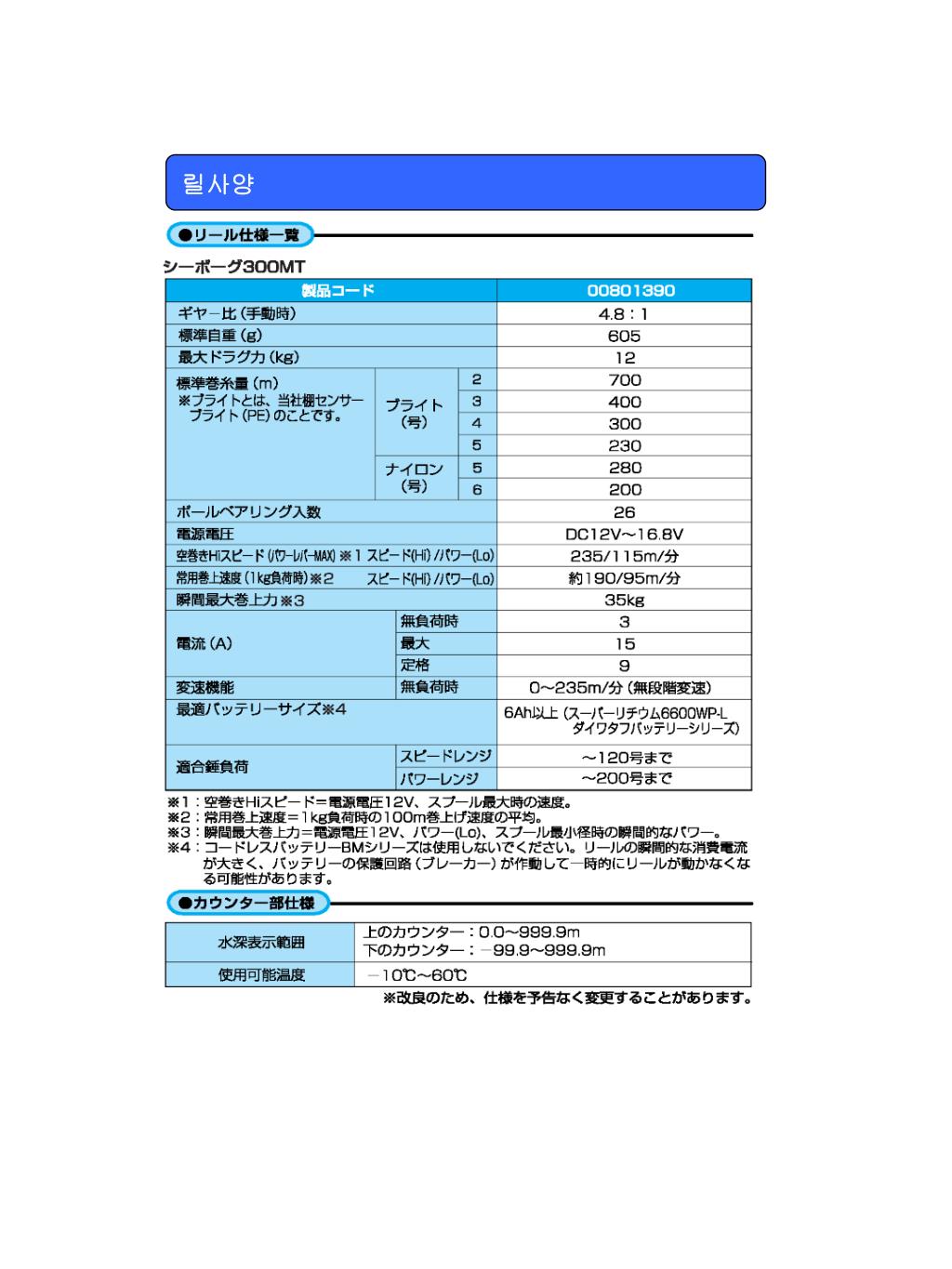

30. 릴사양

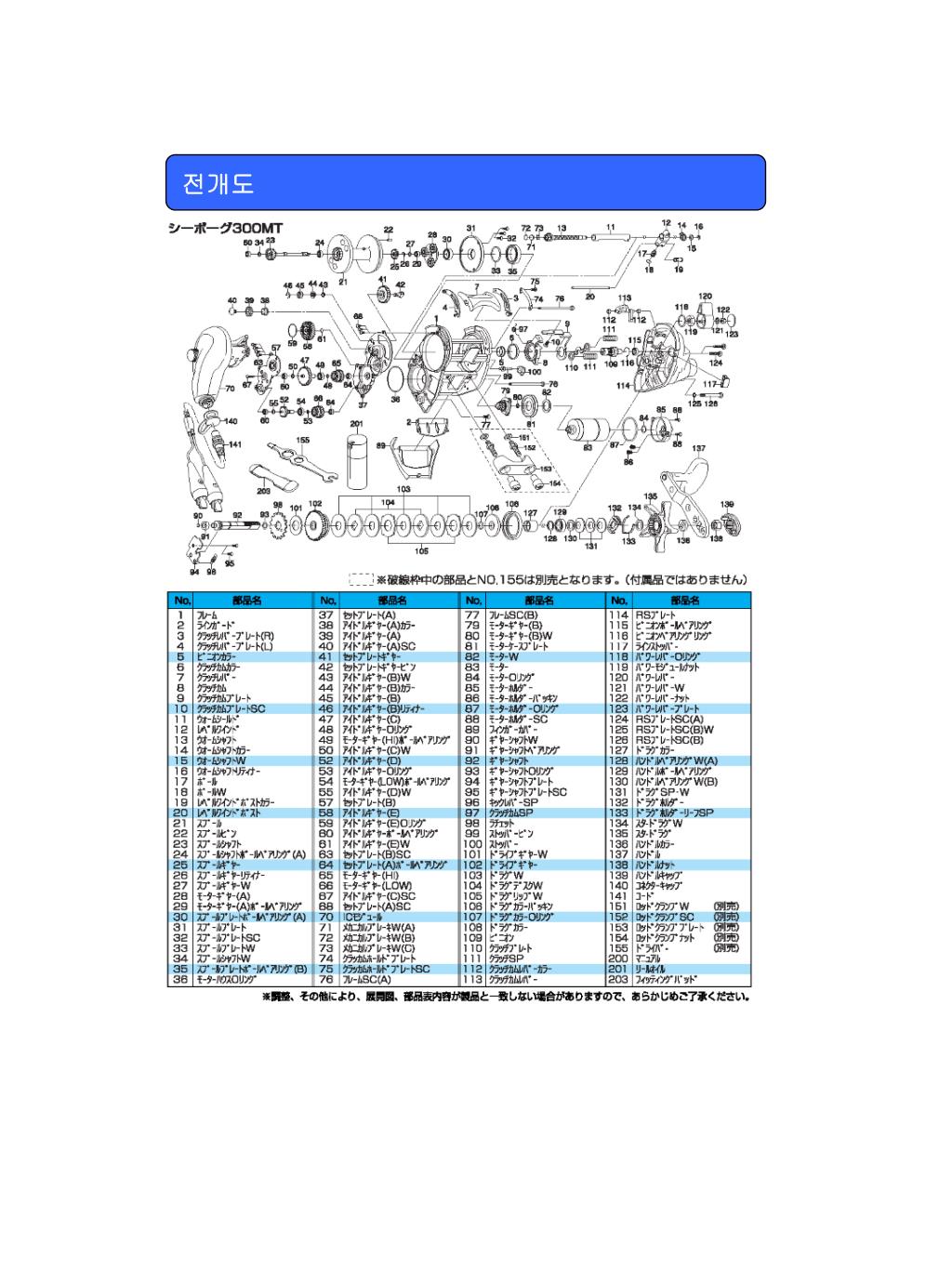

31. 전개도

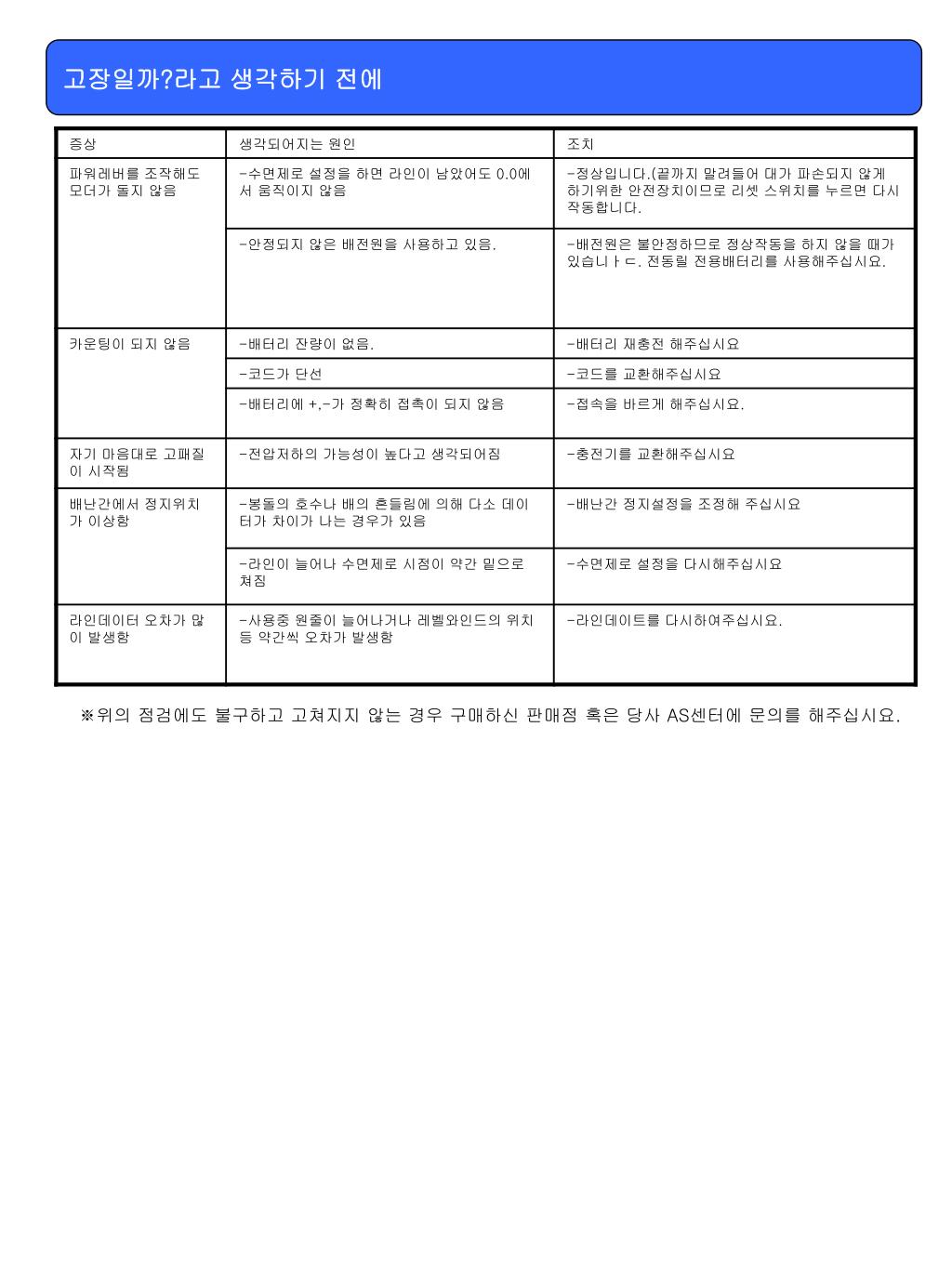

32. 고장일까?라고 생각하기 전에 ※위의 점검에도 불구하고 고쳐지지 않는 경우 구매하신 판매점 혹은 당사 AS센터에 문의를 해주십시요.
