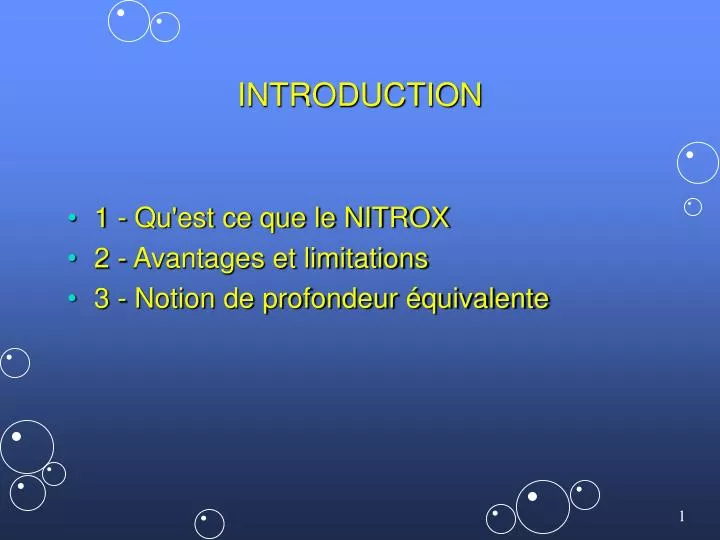

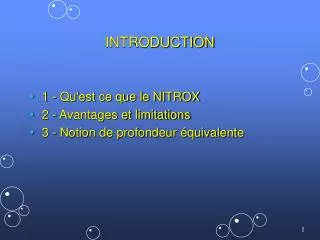

  1. INTRODUCTION • 1 - Qu'est ce que le NITROX • 2 - Avantages et limitations • 3 - Notion de profondeur équivalente

  2. 1 - Qu'est ce que le NITROX • Mélange oxygène et Azote • Un nitrox particulier l'air atmosphérique • Une convention pour la désignation des mélanges • XX/YY • XX pourcentage d'oxygène • YY pourcentage d'azote • Ainsi, un nitrox 40/60 contient : 40 % d'oxygène et 60% d'azote

  3. 2 - Avantages et limitations du NITROX • Augmenter le temps d'immersion sans paliers • Diminuer le temps de paliers • Diminuer le volume de gaz consommé • Diminuer le risque d'essoufflement pour un effort donné • Procurer un meilleur confort à l'issue de la plongée • Diminuer les risques d ’ADD pour un même profil de plongée qu ’à l ’air (==>Safe Air).

  4. Inconvénients du NITROX • Limitation de la profondeur par rapport à l'air. • Risques hyperoxiques si la profondeur limite est dépassée. • Risques hyperoxiques accrus en cas d'essoufflement. • Manipulation des gaz plus contraignante.

  5. 3 - NOTION DE PROFONDEUR EQUIVALENTE Exemple: plongée à 30 m de profondeur réelle Respiration à l'air: Pp N2 = 4 b x 0,8 = 3,2 b Respiration au Nitrox 40/60 : Pp N2 = 4 b x 0,6 = 2,4 b Pression absolue équivalente air: P abs = 2,4 b x 100/80 = 3 b Profondeur équivalente air: 20 m

  6. 3 - NOTION DE PROFONDEUR EQUIVALENTE Application opérationnelle: plongée à 30 m de profondeur réelle Respiration au Nitrox 40/60 : Pp N2 = 4 b x 0,6 = 2,4 b Pression absolue équivalente air: P abs = 2,4 b x 100/79 = 3,038 b Profondeur équivalente air: 20,38 m On prend dans la table MN90 la valeur immédiatement supérieure soit 22 m

  7. 3 - NOTION DE PROFONDEUR EQUIVALENTE

  8. 2 Les tables de plongée Nitrox

  9. 2 - Les tables de plongée Nitrox 2.1 Généralités • Extrapolation des tables à l ’air • Mais, prise en compte des seuils de toxicité de l ’oxygène et autres effets. • Choix de la MN 90 • Pas de modification du modèle (nb........ de comp. Et Sc) • Pas de modification de la durée des paliers « air » • Pas de modification de la vitesse de remontée • Cette table ne dispose pas d ’une base de données de référence.

  10. 2 - Les tables de plongée Nitrox 2.2 Calcul de profondeur équivalente PpN2 = PA x 0,79 PpN2 = PA x 0,60 PAE x 0,79 = PA x 0,60 PE (en m) = ((P + 10) x X/0,79) - 10

  11. 2 - Les tables de plongée Nitrox

  12. 2- Les tables de plongée Nitrox 2.3 - Les tables Nitrox de la FFESSM • Une table pour le Nitrox 40/60 • Une table pour le Nitrox 36/64 • Une table pour le Nitrox 32/68 • Un tableau pour le calcul de l ’azote résiduel et de la majoration.

  13. 2 - Les tables de plongée Nitrox 2.3 - Les tables Nitrox de la FFESSM Remarques importantes: • Extrapolation des tables à l ’air sans modification du modèle. • Maintient des paliers au nitrox comme ceux à l ’air. • Maintient de la vitesse de remontée comme à l ’air. • Paliers à l ’O2 pur, règle du tiers avec minimum de 5 mn. Si moins de 5mn ==> durée identique à celle à l ’air. • Pas de paliers à l ’O2 à 6m car risque supplémentaire sans gain réel dans la pratique en plongée sportive. • Durée maximale de 120 mn (recommandation fédérale) • Des « profondeurs limites » sous trame si PpO2 > 1,5 b

  14. 2 - Les tables de plongée Nitrox 2.3 - Les tables Nitrox de la FFESSM Exemple d ’application plongée simple: Plongée au Nitrox 32/68 de 30 mn à 35 m. Par lecture directe (on prend 36m): Palier de 9 mn au nitrox et 6 mn à l ’O2

  15. 2 - Les tables de plongée Nitrox 2.3 - Les tables Nitrox de la FFESSM Exemple d ’application plongée successive: Première plongée Gps = I et l ’intervalle est de 3 h 2ème plongée au Nitrox 36/64 de 30 mn à 30 m. La table de détermination de l ’azote résiduel donne ligne (I,3h) f La table de majoration donne (col f et 36/64 à 33m) 13 mn On entre dans la table 36/64 avec 43mn de durée Les paliers seront de 16 mn à 3 m.

  16. 2 - Les tables de plongée Nitrox 2.3 - Les tables Nitrox de la FFESSM Plongée en altitude: • Utilisation de la méthode classique de la profondeur fictive. • Pour éviter des erreurs de calcul, deux tables de correspondances ont été calculée. • Méthodologie: • Détermination de la profondeur réelle de la plongée • Détermination de l ’altitude locale (ou P atm) • Lire la profondeur fictive • Choisir la table de décompression correspondant à cette profondeur fictive.

  17. 2 - Les tables de plongée Nitrox Profondeurs fictives en fonction de l ’altitude (pression atmosphérique)

  18. 2 - Les tables de plongée Nitrox Paliers pour les plongées au nitrox en altitude

  19. 2 - Les tables de plongée Nitrox Les ordinateurs de plongée • Permettent de programmer le mélange. • La profondeur affichée est toujours la profondeur réelle. • Les paliers sont toujours affichés de 3 m en 3 m ou en continu. • Prise en compte de la toxicité de l ’Oxygène (Compteur SNC) ou OTU. • Prise en compte originale des paliers à l ’O2 par « repérage de l ’arrêt respiratoire » sur le bloc nitrox.

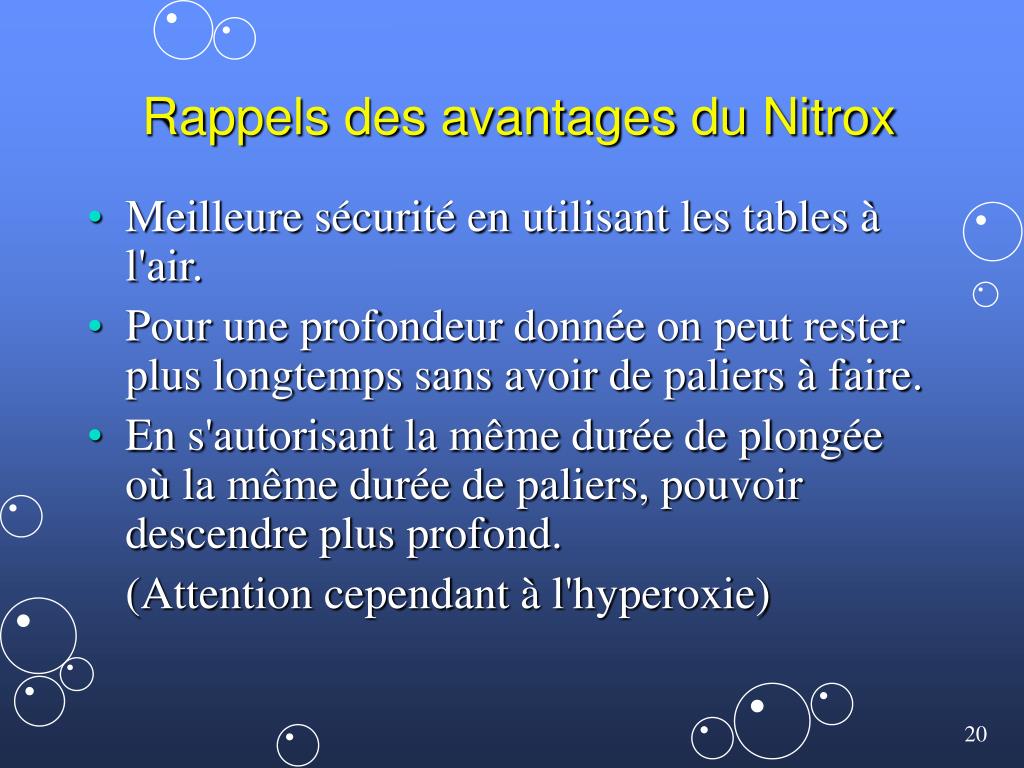

  20. Rappels des avantages du Nitrox • Meilleure sécurité en utilisant les tables à l'air. • Pour une profondeur donnée on peut rester plus longtemps sans avoir de paliers à faire. • En s'autorisant la même durée de plongée où la même durée de paliers, pouvoir descendre plus profond. (Attention cependant à l'hyperoxie)

  21. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE

  22. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Effet Paul BERT: Exposition de courte durée à des pressions supérieures à 1,6 b • Effet LORRAIN-SMITH: Exposition de longue durée à des pressions supérieures à 0,5 b

  23. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Effet Paul BERT: Approche traditionnelle => Courbe Durée/PpO2 6 m délai 240 mn 9 m délai 80 mn 11 m délai 25 mn 12 m délai 15 mn 13 m délai 10 mn 15 m délai 5 mn en pointe... Ceci pour un sujet au repos en caisson.

  24. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Effet LORRAIN-SMITH: Même approche: 1 b délai 24 h 1,5 b délai 15 h 2 b délai 10 h 3 b délai 6 h ==> Difficulté à prendre en compte dans les deux cas, de l ’effet cumulatif.

  25. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Deux notions nouvelles: • Le compteur SNC (CNS Clock) • Les UTPD et OTU • Unit Pulmonary Toxicity Dose • Oxygen Toxic Unity • Utilisées dans les ordinateurs de plongée.

  26. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE Effet Paul BERT: (Approche Anglo-Saxonne) La notion de Compteur SNC (CNS clock) % du compteur SNC = Durée d'exposition à une Pp O2 donnée Durée maximale donnée par la table NOAA

  27. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • La table NOAA

  28. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE Utilisation de la table du NOAA • Plongée simple: on vérifie la limite dans la table. • Plongée successive: on vérifie la limite dans la table. • Si dépassement on respire obligatoirement de l ’O2 normoxique dans l ’intervalle • On s ’interdit donc de respirer de l ’O2 pur en surface.

  29. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Tableaux des CNS clock calculés à partir des tables du NOAA. • Tableau Air • Tableau nitrox 40/60 • Tableau nitrox 36/64 • Tableau nitrox 32/68

  30. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE

  31. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE

  32. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Exemple de calcul 1: Cas d ’une plongéede 30 mn à 30 m avec un nitrox 40/60 Pp02 = 1,6 b Pour 1,6 b, la table NOAA donne 45mn maximum pour une plongée simple. Le Compteur SNC est donc à 30/45 = 66,7%

  33. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Exemple de calcul 2: Cas d ’une plongéede 30 mn à 30 m à l ’air Pp02 = 0,84 b Pour 0,9 b, la table NOAA donne 360 mn maximum pour une plongée simple. Le Compteur SNC (hors paliers) est donc à 30/360 = 8,33% Dans tous les cas de décompression à l ’oxygène pur, le Compteur SNC continue bien évidemment de tourner...

  34. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Exemple de calcul 3: Cas d ’une plongéede 1 h à 25 m avec un nitrox 40/60 Pp02 = 1,4 b Pour 1,4 b, la table NOAA donne 150 mn maximum pour une plongée simple. Le Compteur SNC est donc à 60/150 = 40 % Palier de 5 mn à 3 m à l ’O2: PpO2 = 1,3 b Le Compteur SNC est donc à 5/180 = 2,7 % Nota: Le même palier réalisé à 6 m aurait entraîné une augmentation du compteur SNC de 11,1 % …! On constate une différence par rapport à la table FFESSM car la valeur prise en compte dans le calcul de la table est 26 m…

  35. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • L ’ UPTD: (Unit Pulmonary Toxicity Dose) 1 UPTD = 100% d ’O2 pendant 1 mn à 1 ata • Formule de calcul: • Dose (UPTD) = Durée (mn) x Kp • où Kp = ((PpO2 - 0,5)/0,5)0,83

  36. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE

  37. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Limites généralement admissent • En cas de traitement les anglo-saxons admettent une dose maximale d ’UPTD de 1440 par jour. • En France la dose maximale admissible se situe à 600 (Dr GARDETTE) lors d ’activités opérationnelles. • Durée maximale recommandée à une PpO2 de 1,6 b ==> 4 h. • La FFESSM recommande de ne pas dépasser 2h quelque soit la Pp02.

  38. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Exemple d ’application: Cas d ’une plongée de 120 mn à 20m avec un nitrox 40/60. PpO2 = 1,2 b Dose (UPTD) = 120 x 1,32 = 158,4 Cas d ’une plongée de 120 mn à 30 m avec un nitrox 40/60 PpO2 = 1,6 b Dose (UPTD) = 120 x 1,93 = 231,6

  39. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Le système des OTU (Oxygen Toxic Unity) Essai d ’unifier la quantification des deux types de toxicité (hyperoxique et pulmonaire) dans un concept de toxicité globale. ==> Repex Method 1 OTU = 1 UPTD soit 1 mn d ’exposition à 1 bar (pression absolue ou partielle) d ’oxygène.

  40. 2 - INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE

  41. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Exemple d ’application: Jour 1 matin: plongée 30 m pendant 1 h (40/60) Jour 1 Am: plongée 20 m pendant 1 h 30 (40/60) Le jour 2 on souhaite plonger à 35 m pendant 1 h (32/68) Calcul des OTU: Jour 1 Matin: Pp02= 1,6 b ==> Kp = 1,93 Dose (OTU) = 60 x 1,93 = 115,8 Jour 1 am: PpO2 = 1,2 b ==> Kp = 1,32 Dose (OTU) = 90 x 1,32 = 118,8 Total Jour 1 ==> 234,6 Pas de pb pour la journée car le seuil est à 850

  42. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE • Exemples d ’application: Jour 1 matin: plongée 30 m pendant 1 h (40/60) Jour 2 Am: plongée 20 m pendant 1 h 30 (40/60) Le jour 2 on souhaite plonger à 35 m pendant 1 h (32/68) Calcul des OTU: Jour 2: PpO2 = 1,44 b ==> Kp = 1,7 Dose (OTU) = 60 x 1,7 = 102 Total Jour 2 ==> 102 Total cumulé des deux jours ==> 234,6 +102 = 336,6 Pas de pb pour la journée et pas de pb pour le cumul car le seuil est à 1400

  43. INCIDENCES PHYSIOLOGIQUES DE L'OXYGENE Autres effets • Hypoxie: Liée à une mauvaise manipulation lors du gonflage du bloc. Mélange dangereux. • Les procédures doivent éviter ce genre de problèmes • Effets vaso-constricteurs de l ’oxygène, notamment lors des paliers effectués à l ’O2 pur. • Diminution du taux de perfusion conduisant à allonger les périodes de désaturation. • Nitrox lors des recompressions thérapeutiques • Oxygène pur à 2,8 b • Nitrox 50/50 jusqu ’à 4 b
