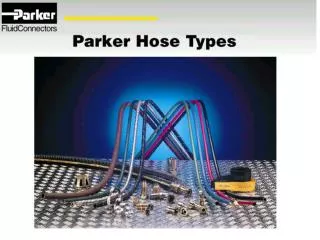

  1. 软管接头 软管 软管总成

  2. 软管的基本结构-钢丝编织软管 钢丝编织的夹角 －中位角－54°44“ 增强层 外层 内层

  3. 软管的基本结构－钢丝缠绕软管 钢丝缠绕的夹角 －中位角－54°44“

  4. 软管的类别(按基本材料区分) • 橡胶 软管（派克 HPD 产品 ) • 热塑 软管（派克PARFLEX 和 POLYFLEX 产品)

  5. 热塑软管的优点 • 介质适应性强，耐油性好 • 耐磨性好－是天然胶的20倍 • 弹性好，耐扯断强度高－是橡胶的3倍 • 温度适应范围广－ －70到＋120C • 重量轻 • 弯曲半径小－ 是一般胶管的1/2 • 阻燃性好 • 抗老化性能强，耐压力脉冲寿命长 • 容积膨胀系数小 • 外表光洁，美观，流体阻力小

  6. 基本参数： 内径，外径 额定工作压力，最低爆破压力，压力脉冲寿命 耐真空度 介质适应性 适应温度范围 最小弯曲半径 长度变化率 耐磨性 耐臭氧 高压绝缘型 容积膨胀率 低温柔软性 粘合强度 软管的基本参数

  7. 软管选择的基本条件 • 介质 • 尺寸规格 • 压力 • 温度 • 应用条件 • 管接头 • 可供性

  8. 介质适应性与软管的内层材料 橡胶软管的5种基本内衬管材料： • 丁晴胶，高含量丁晴胶 -(381,481) • 氯丁胶 -(771/77C,781/78C,731) • PKR（氯化聚乙烯) -(213, 296) • 尼龙 -( P80) • EPDM（三元乙丙胶) -(274,304) 查阅软管的介质相容性表 热塑软管具有更强的介质适应性

  9. 软管尺寸规格－选择合理的流速 划线规格－4＝4/16=1/4 (英制)

  10. 压力－会导致软管爆破！ • 系统工作压力？ • 静压还是动压？最高冲击压力？压力交变频率？ • 是否吸油回路？ • 工作油温和工作环境？

  11. 软管的增强层 增强层是软管耐压的决定因素 • 纤维增强－801，831，201，213， • 钢丝编织增强 －301，381，421，481，461，491，371， • 钢丝缠绕增强 －731，771，77C，781，78C， 钢丝缠绕软管的压力脉冲寿命是钢丝编织软管的2倍以上

  12. 温度－同时在高压和高温下工作的软管会大大缩短使用寿命！温度－同时在高压和高温下工作的软管会大大缩短使用寿命！ • 同时考虑介质温度和环境温度 • 同时考虑最高温度和最低温度 • －40/+100C°- 381,481,371,731 • －40/+125C°- 301,421,771/77C,781/78C 560, 590 • －40/+150C°- 421H, 436 • －55/+100C°- 301LT, 53LT, 55LT • -50/ +230C° - 919 (2MPa)

  13. 软管的标准化 国际上通用的软管标准： • ISO1436－钢丝编织液压软管，ISO3862－钢丝缠绕液压软管 • 美国SAE。J517 (100R1-100R17) • 德国DIN20022(1SN/1ST，2SN/2ST) 20023(4SH, 4SN) 特定行业和质量机构的认证

  14. 软管试验方法的国际标准 • ISO1402－液压静压力试验 • ISO6803－液压脉冲寿命试验 • ISO7233－耐负压试验 • ISO1817－介质相容性试验 • ISO4672－低温柔软性试验 • ISO6945－耐磨性试验 • ISO7326－耐臭氧试验 • ISO8033－黏附力试验

  15. 软管的应用条件 • 弯曲半径 • 环境条件－温度？辐射？磨擦？ • 静电积聚？ • 高压电？ • 政府，行业的特殊标准要求

  16. 软管弯曲半径与耐压

  17. 软管外层材料与使用环境 • 耐天候 • 耐臭氧 • 耐磨耗 • 耐温度 • 耐化学侵蚀

  18. 软管的抗高原紫外线性能 橡胶软管： • 最优－301，421，431，77C，78C • 优 －451ST，471ST • 较优 －381，481，451TC，771，772，781，782，792 热塑软管具有更优越的抗紫外线性能

  19. 软管接头－ 是确保软管总成可靠工作的关键软管接头－ 是确保软管总成可靠工作的关键 软管总成的主要失效模式: • 软管爆破于管体 • 软管爆破于接头端部 • 软管接头拔脱 • 软管针状穿孔泄漏 • 软管接头内连接处泄漏 • 软管接头外连接处泄漏

  20. 软管总成的安装 造成软管损坏失效的最常见原因是不正确的管路排列和装配。 • 过松或过紧的拧紧都是造成接头泄漏的原因 • 硬管连接必须考虑空间的长度补偿 • 伸直安装的软管必须留有5％的余地 • 软管扭曲30°可降低软管90％的使用寿命 • 软管与软管或机体的磨擦造成软管爆破 • 软管弯曲半径缩小20％，可降低软管90％的寿命 • 高温可导致软管承压能力降低，接头漏油，疲劳寿命缩短

  21. 软管总成的正确安装
