Presentation Transcript
speedo

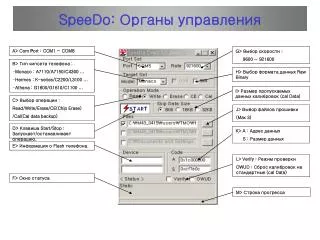

SpeeDo: Органы управления

A> ComPort : COM1 ~ COM8

G> Выбор скорости :

9600 ~ 921600

  • B> Тип чипсетателефона :
  • Monaco : A7110/A7150/C4300 …
  • Hermes : K-series/C2200/L3100 …
  • Athena : G1600/G1610/C1100 …

H> Выбор формата данных Raw Binary

I> Размер пропускаемых данных калибровок (cal Data)

C> Выбор операции :

Read/Write/Erase/CE(Chip Erase)

/Cal(Cal data backup)

J> Выбор файлов прошивки

(Max 3)

D> Клавиша Start/Stop: Запускает/останавливает операцию.

K> A : Адрес данных

S : Размер данных

E> Информация о Flash телефона.

L> Verify : Режим проверки

OWUD : Сброс калибровок на стандартные (cal Data)

F> Окно статуса

M> Строка прогресса

speedo1
SpeeDo: Прошивка
  • Подсоедините телефон, с помощью кабеля данных (COM/USB), к свободному порту компьютера.
  • В зависимости от модели телефона, в выпадающем списке окна программы, выберите тип чипсета (например, B2000 -> Hermes).
  • Установите соответствующий переключатель в положение «WRITE».
  • Установите необходимую скорость (115200 и выше), в соответствии с возможностью кабеля и настройками порта , к которому производится подключение, операционной системы.
  • В соответствующих полях, укажите файлы прошивки (AlchemyData и CodeData,соответственно).
  • Выключите телефон и нажмите кнопку «Start» в программе.
  • После появления в окне статуса программы надписи «Power on/Reset target», нажмите и удерживайте клавишу включения телефона.
  • Ожидайте окончания процесса прошивки, контролировать который, можно с помощью бегущей полосы в окне программы.
  • Появление в окне статуса надписи «download complete» означает окончание процесса прошивки.
  • Отсоедините кабель от телефона.
  • Включите телефон, продолжительным нажатием клавиши вкл/выкл.
  • Проверьте установленную версию ПО телефона, набрав: 2945#*# -> SW Version.
  • Ввиду того, что в процессе перепрошивки, функция ERASE не использовалась, произведите сброс телефона к заводским установкам: 2945#*# -> Factory Reset.
  • Активируйте следующий параметр: 2945#*# -> Trace Option -> Uart Off.
