Presentation Transcript
slide2

EXPERIMENTO Nº 4

SISTEMA INTEGRADO

DE ACCESO SATELITAL

-.-

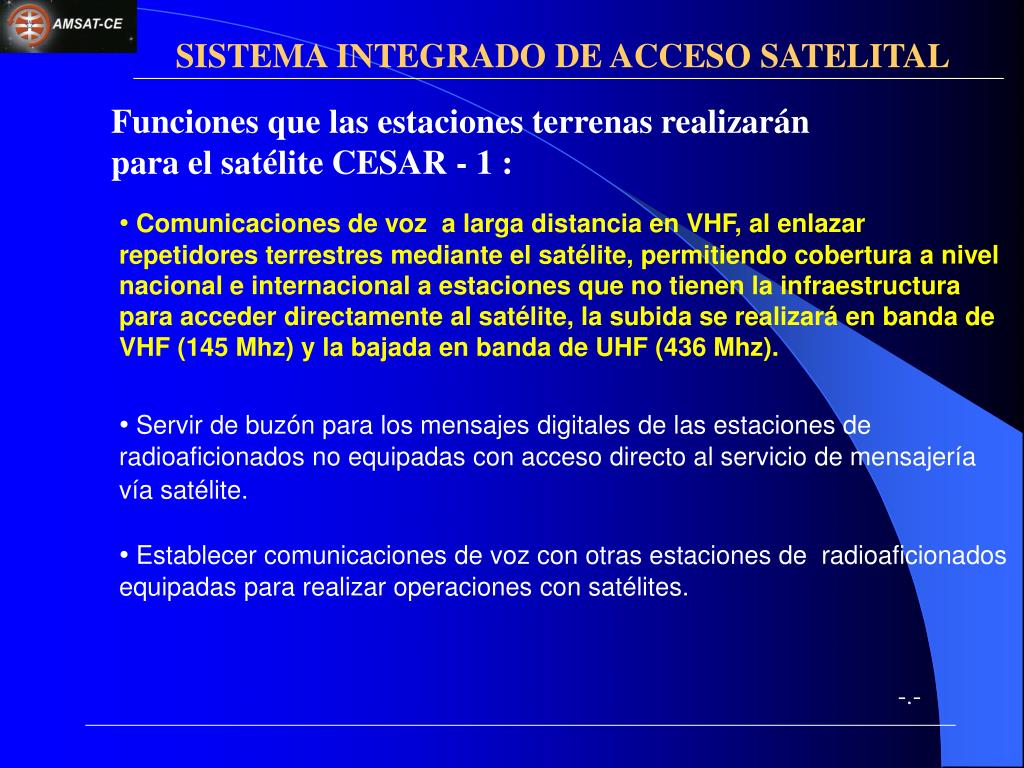

slide3

SISTEMA INTEGRADO DE ACCESO SATELITAL

Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 :

  • Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz).
  • Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite.
  • Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites.

-.-

slide4

SISTEMA INTEGRADO DE ACCESO SATELITAL

Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz).

PORTATIL

PORTATIL

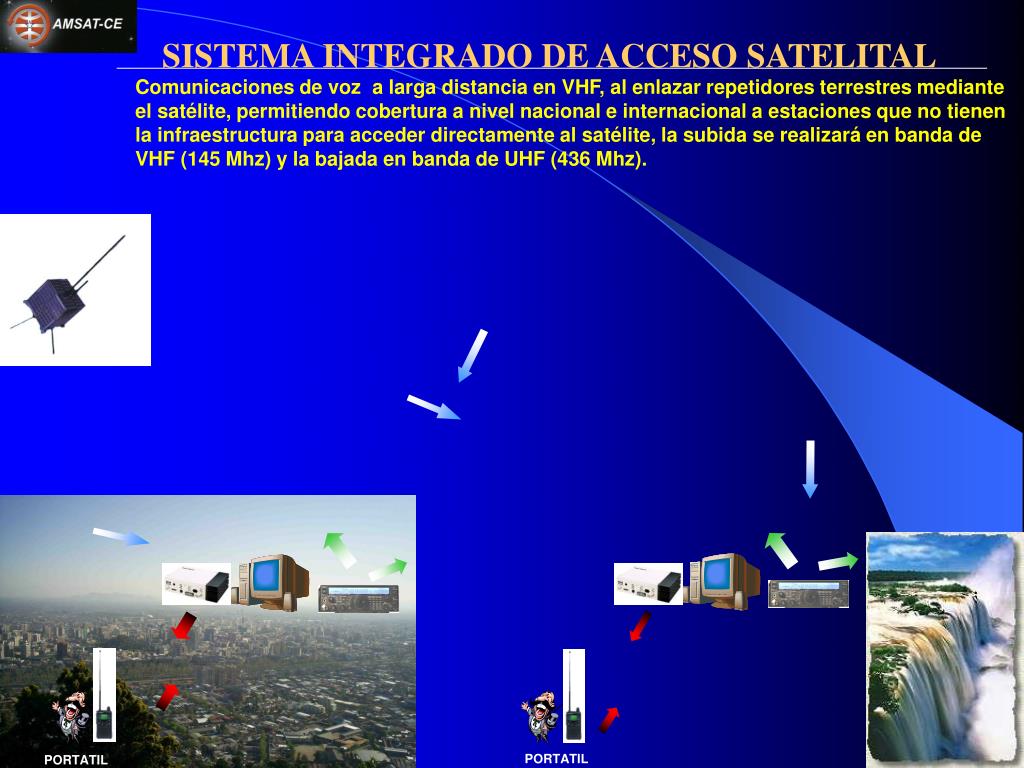

slide5

SISTEMA INTEGRADO DE ACCESO SATELITAL

Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz).

PORTATIL

PORTATIL

slide6

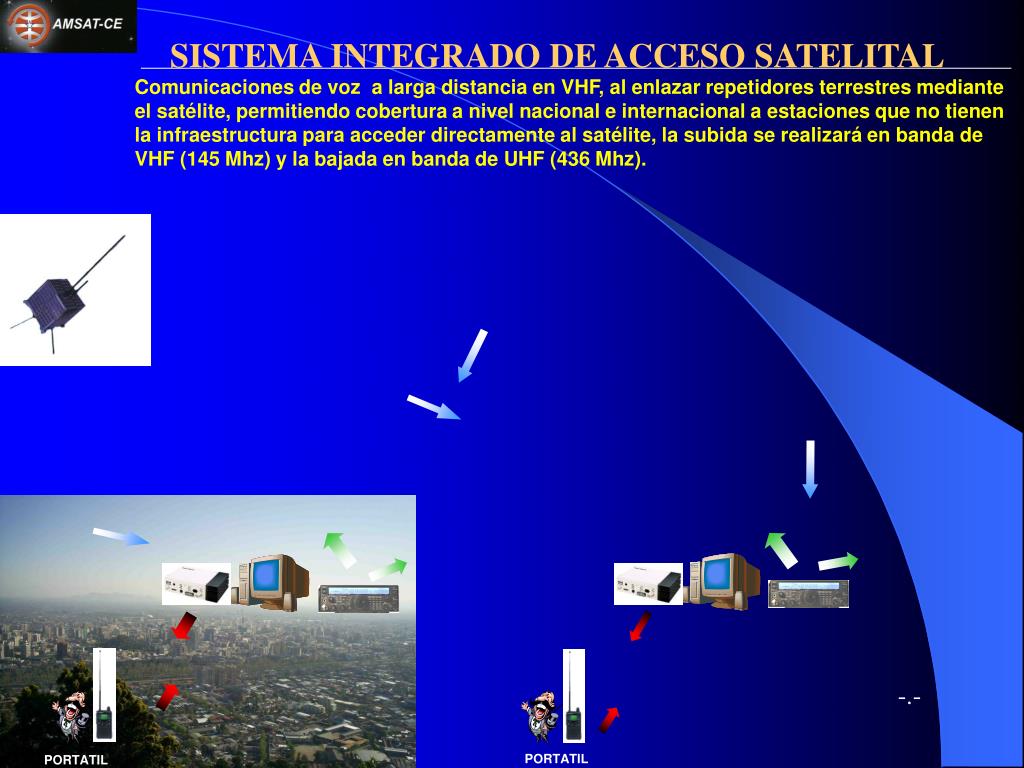

SISTEMA INTEGRADO DE ACCESO SATELITAL

Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz).

-.-

PORTATIL

PORTATIL

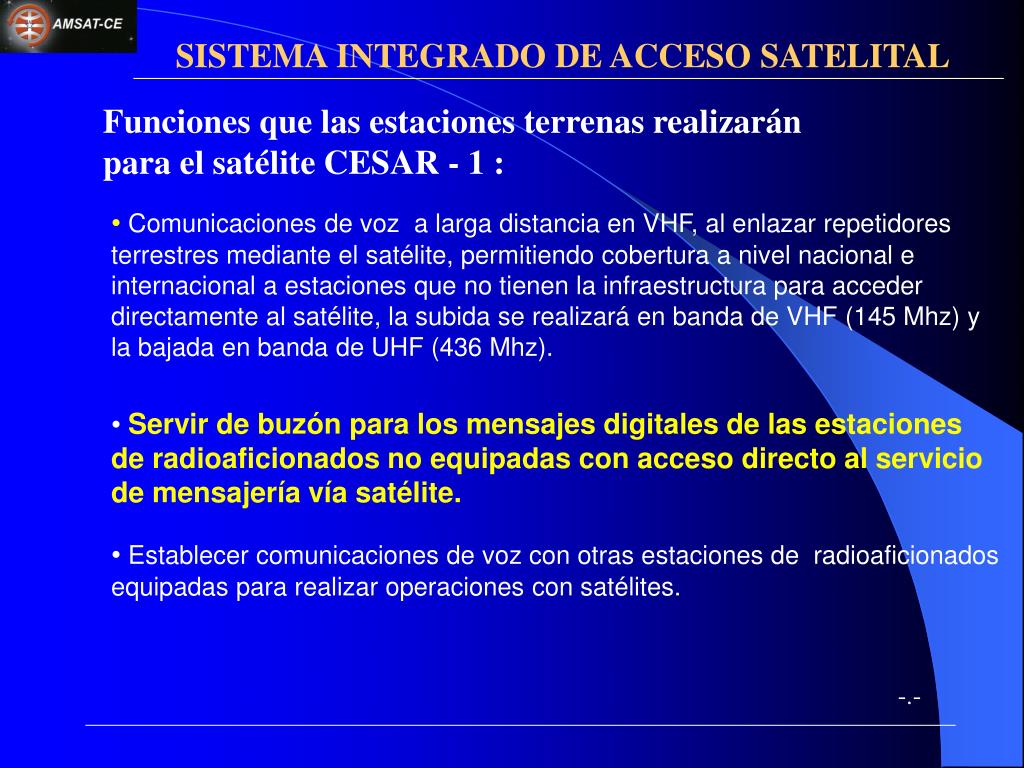

slide7

SISTEMA INTEGRADO DE ACCESO SATELITAL

Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 :

  • Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz).
  • Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite.
  • Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites.

-.-

slide8

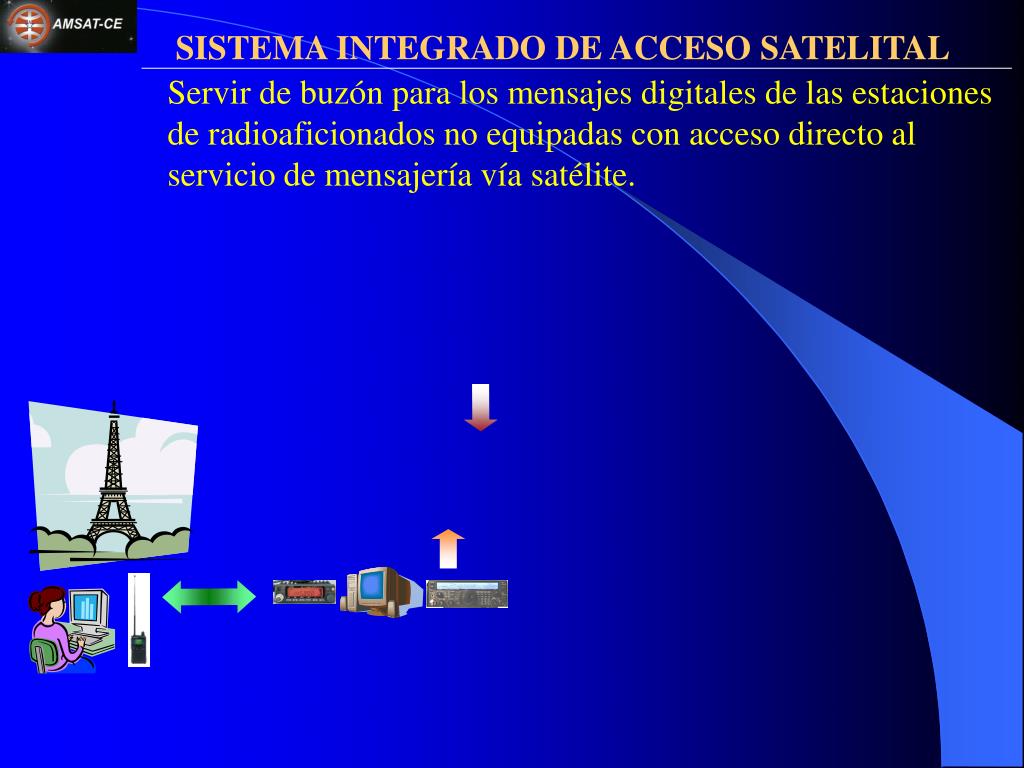

SISTEMA INTEGRADO DE ACCESO SATELITAL

Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite.

slide9

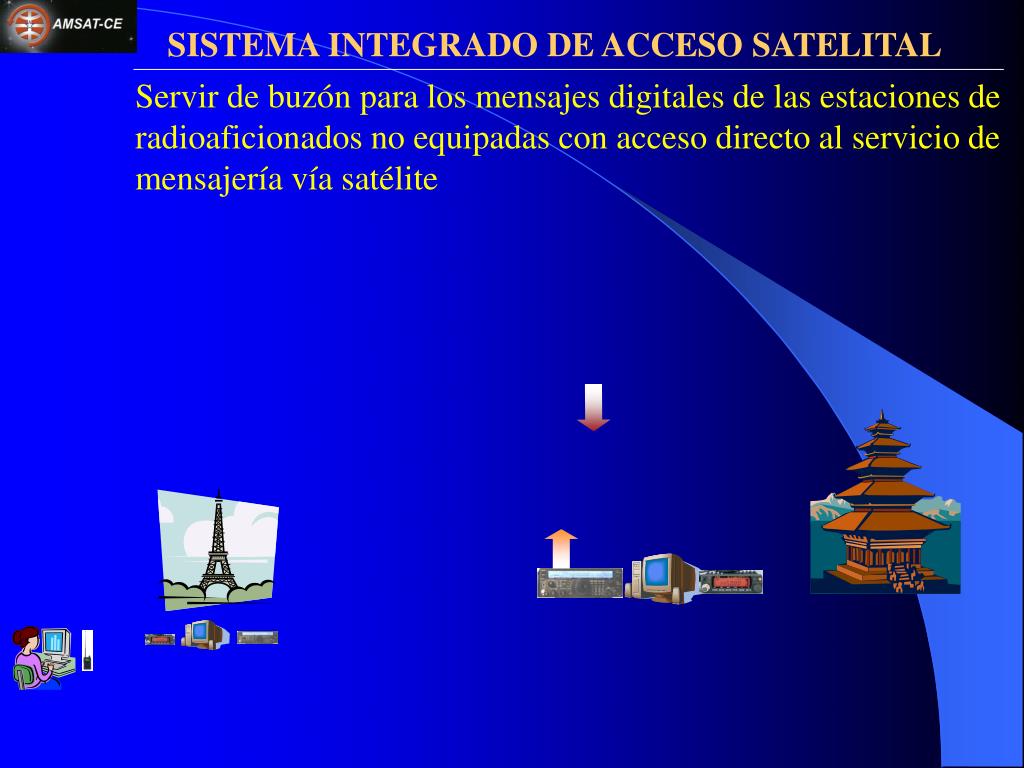

SISTEMA INTEGRADO DE ACCESO SATELITAL

Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite

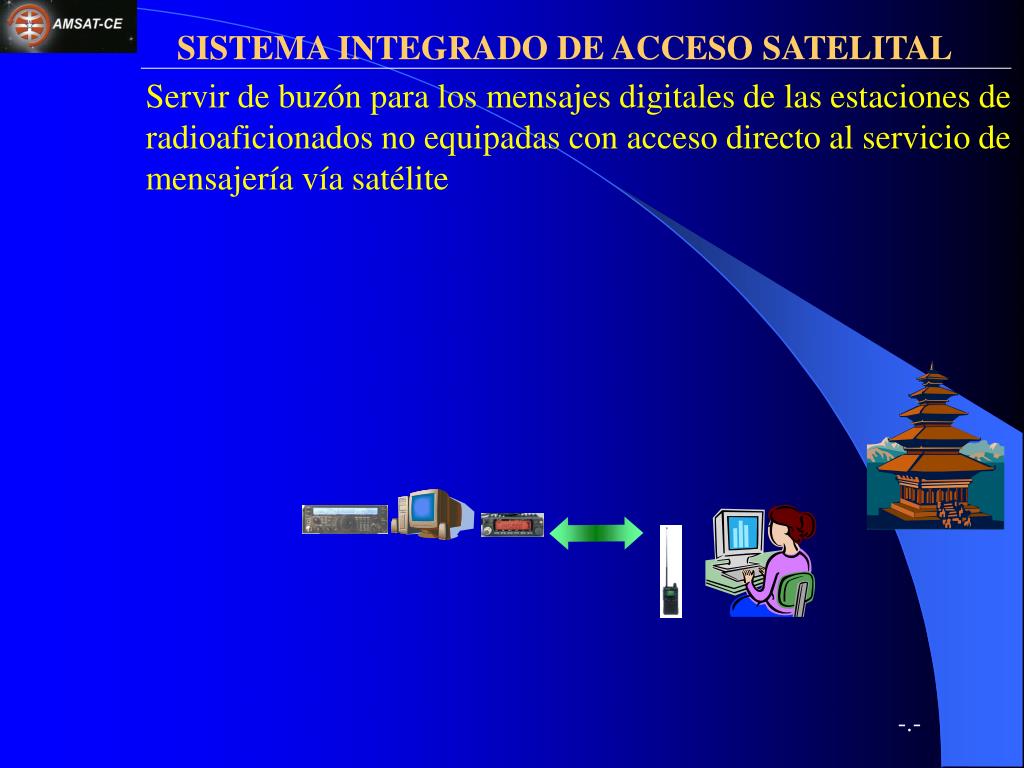

slide10

SISTEMA INTEGRADO DE ACCESO SATELITAL

Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite

-.-

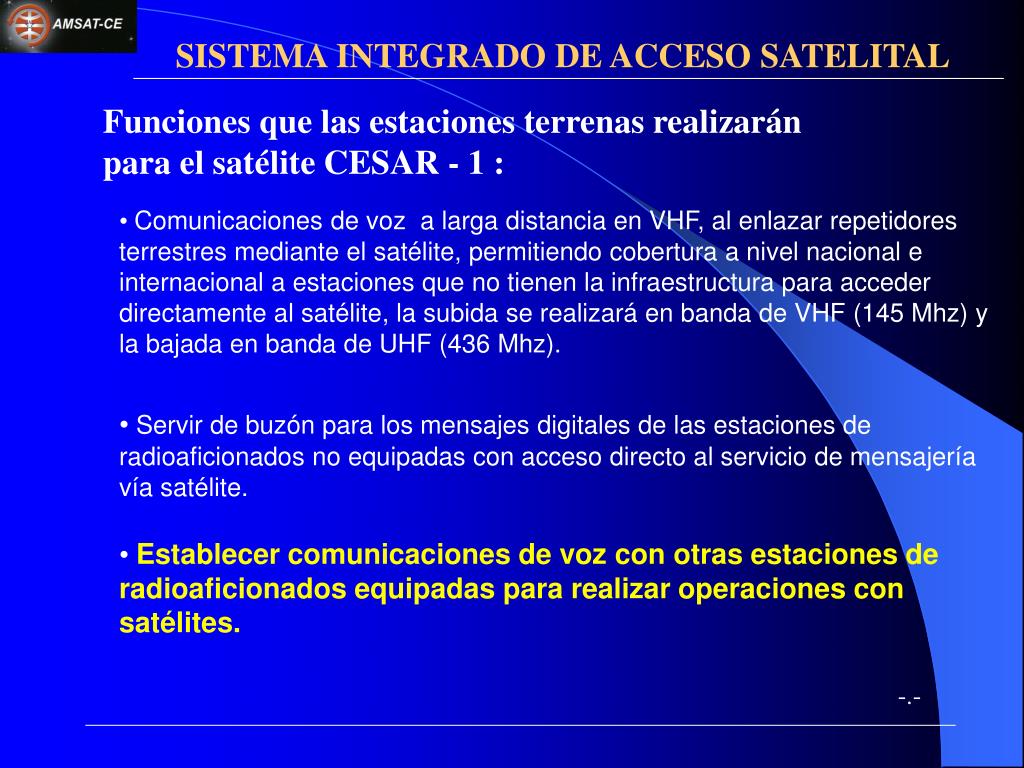

slide11

SISTEMA INTEGRADO DE ACCESO SATELITAL

Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 :

  • Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz).
  • Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite.
  • Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites.

-.-

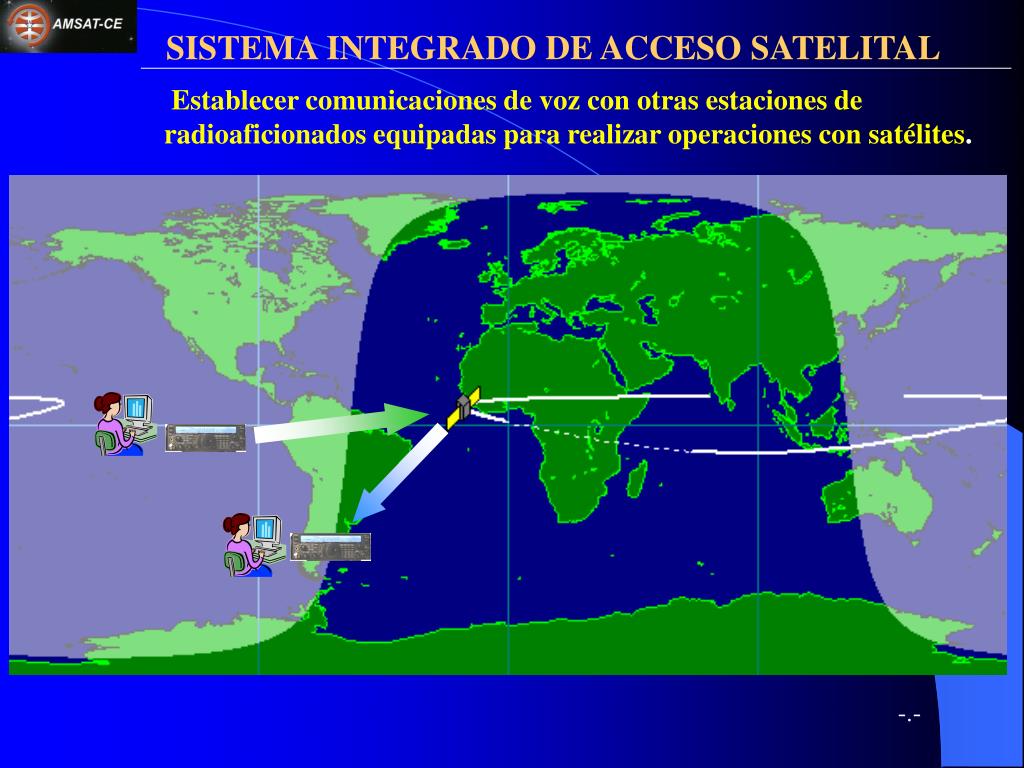

slide12

SISTEMA INTEGRADO DE ACCESO SATELITAL

Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites.

-.-

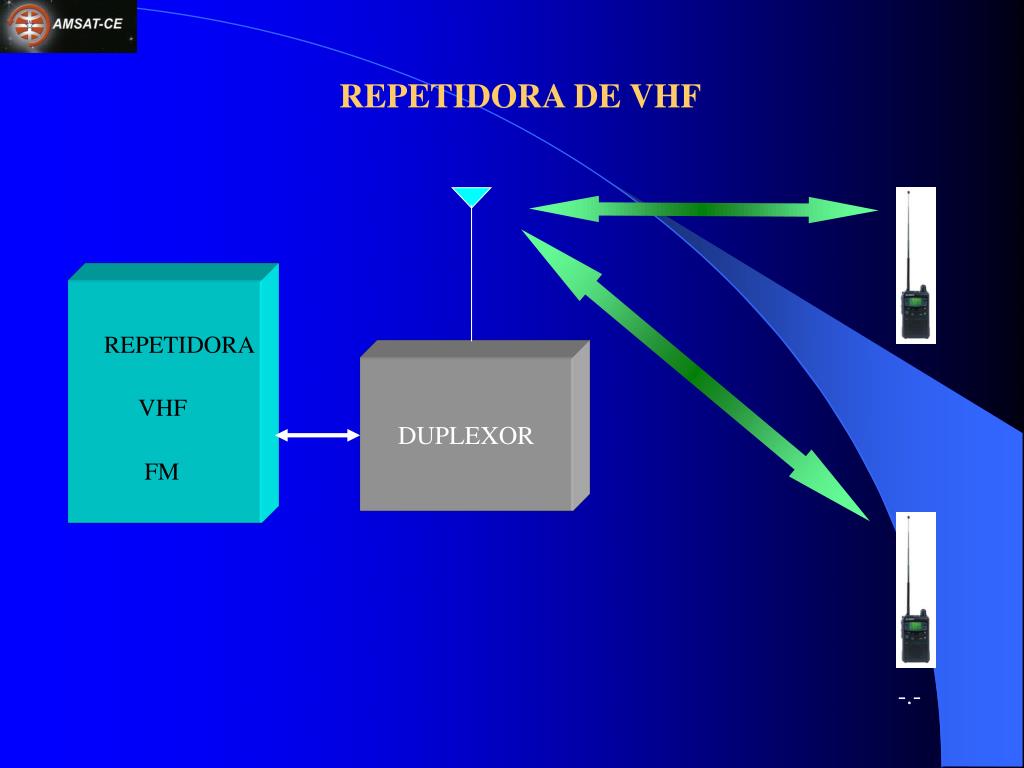

slide14

REPETIDORA

VHF

FM

REPETIDORA DE VHF

DUPLEXOR

-.-

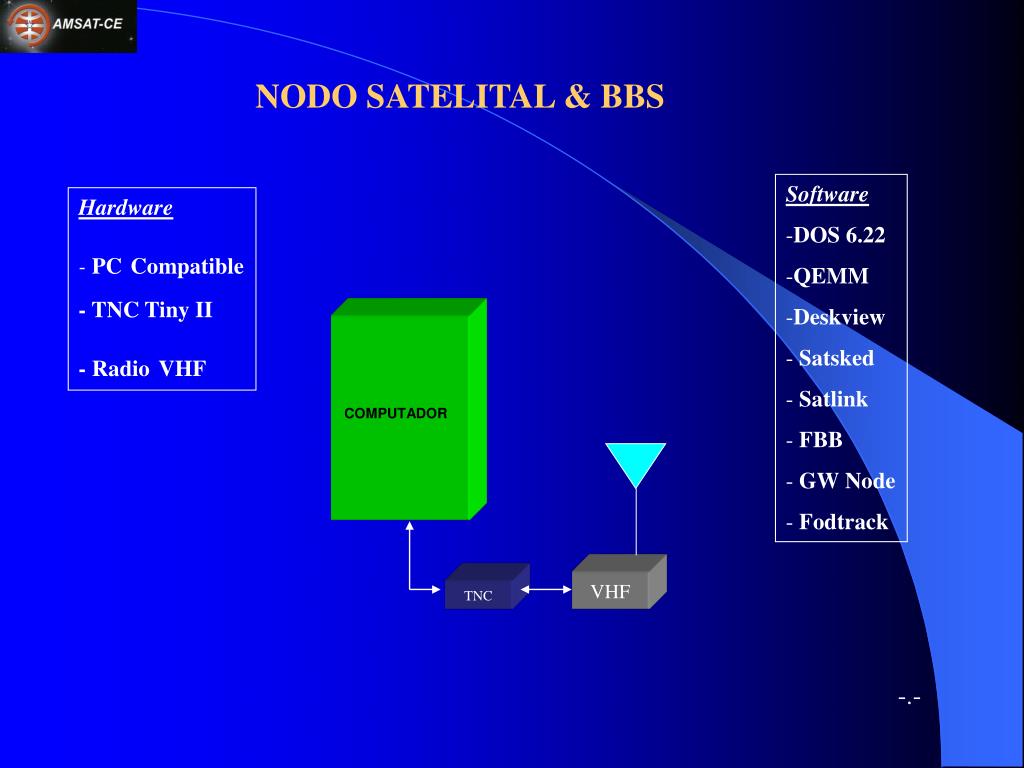

slide15

COMPUTADOR

NODO SATELITAL& BBS

  • Software
  • DOS 6.22
  • QEMM
  • Deskview
  • Satsked
  • Satlink
  • FBB
  • GW Node
  • Fodtrack

Hardware

- PCCompatible

- TNC Tiny II

- RadioVHF

VHF

TNC

-.-

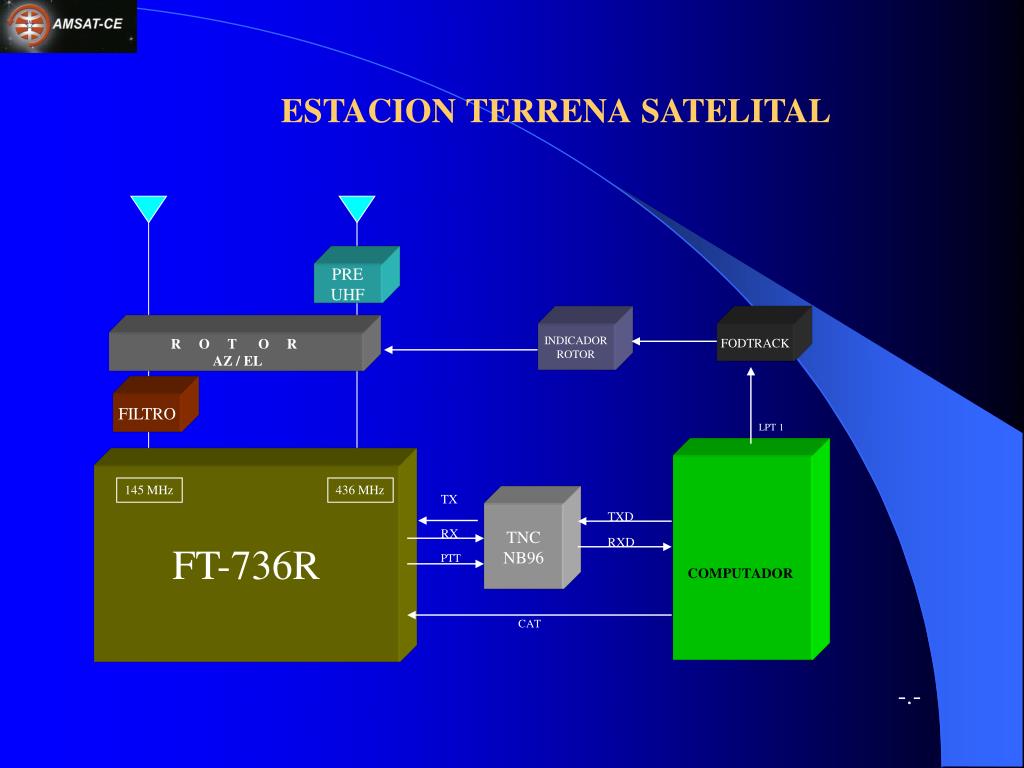

slide16

LPT 1

TX

TXD

RX

RXD

PTT

COMPUTADOR

CAT

ESTACIONTERRENASATELITAL

PRE

UHF

INDICADOR

ROTOR

FODTRACK

R O T O R

AZ / EL

FILTRO

FT-736R

145 MHz

436 MHz

TNC

NB96

-.-

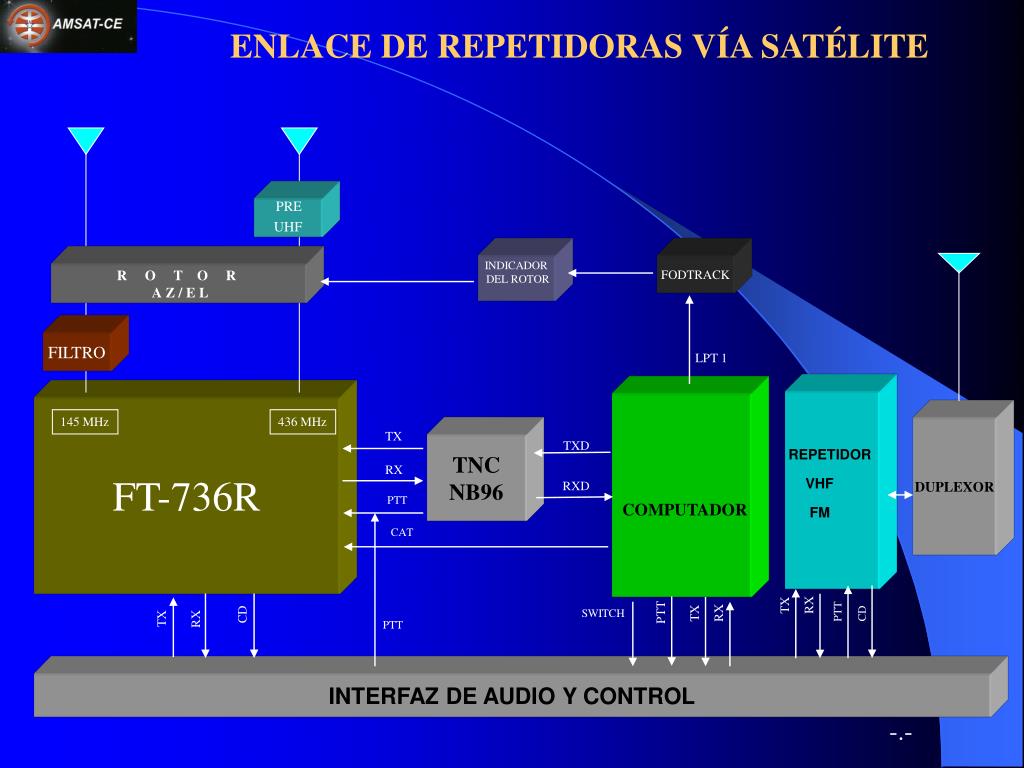

slide17

PRE

UHF

INDICADOR

DEL ROTOR

FODTRACK

R O T O R

A Z / E L

FILTRO

REPETIDOR

LPT 1

FT-736R

VHF

145 MHz

436 MHz

DUPLEXOR

TX

TXD

TNC

NB96

RX

FM

RXD

PTT

COMPUTADOR

CAT

RX

TX

PTT

RX

TX

PTT

SWITCH

CD

CD

TX

RX

PTT

INTERFAZ DE AUDIO Y CONTROL

ENLACE DE REPETIDORAS VÍA SATÉLITE

-.-

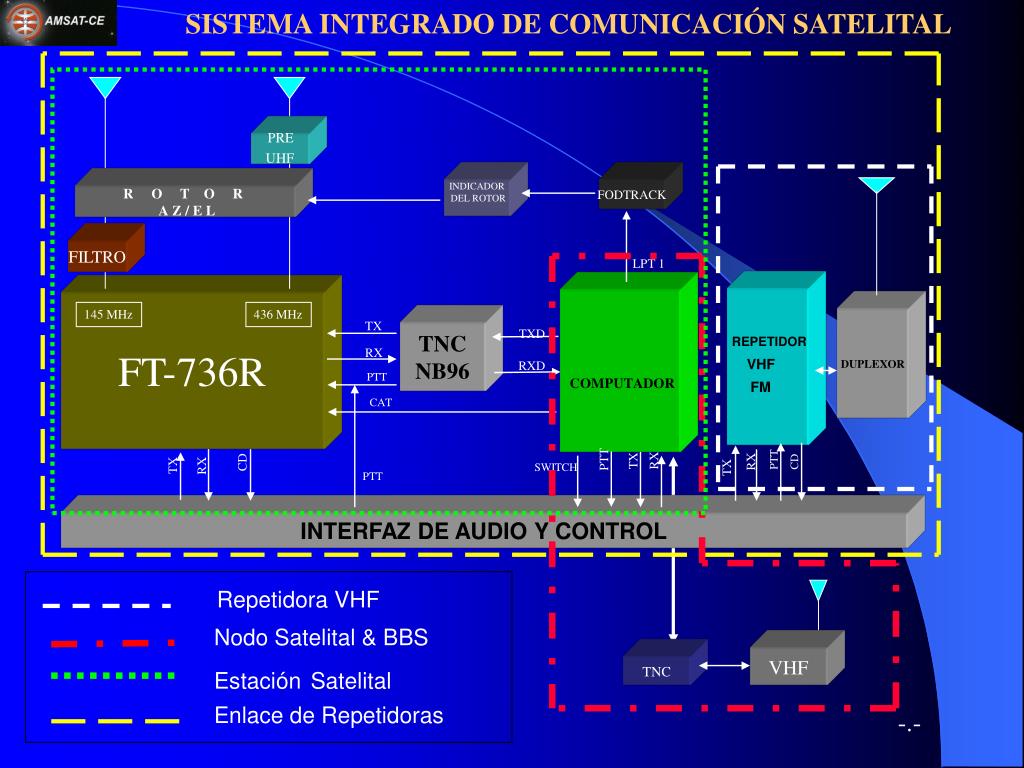

slide18

SISTEMA INTEGRADO DE COMUNICACIÓN SATELITAL

REPETIDOR

VHF

FM

COMPUTADOR

Repetidora VHF

Nodo Satelital & BBS

EstaciónSatelital

VHF

Enlace de Repetidoras

TNC

PRE

UHF

INDICADOR

DEL ROTOR

FODTRACK

R O T O R

A Z / E L

FILTRO

LPT 1

FT-736R

145 MHz

436 MHz

DUPLEXOR

TX

TXD

TNC

NB96

RX

RXD

PTT

CAT

PTT

RX

TX

RX

PTT

CD

CD

TX

RX

TX

SWITCH

PTT

INTERFAZ DE AUDIO Y CONTROL

-.-

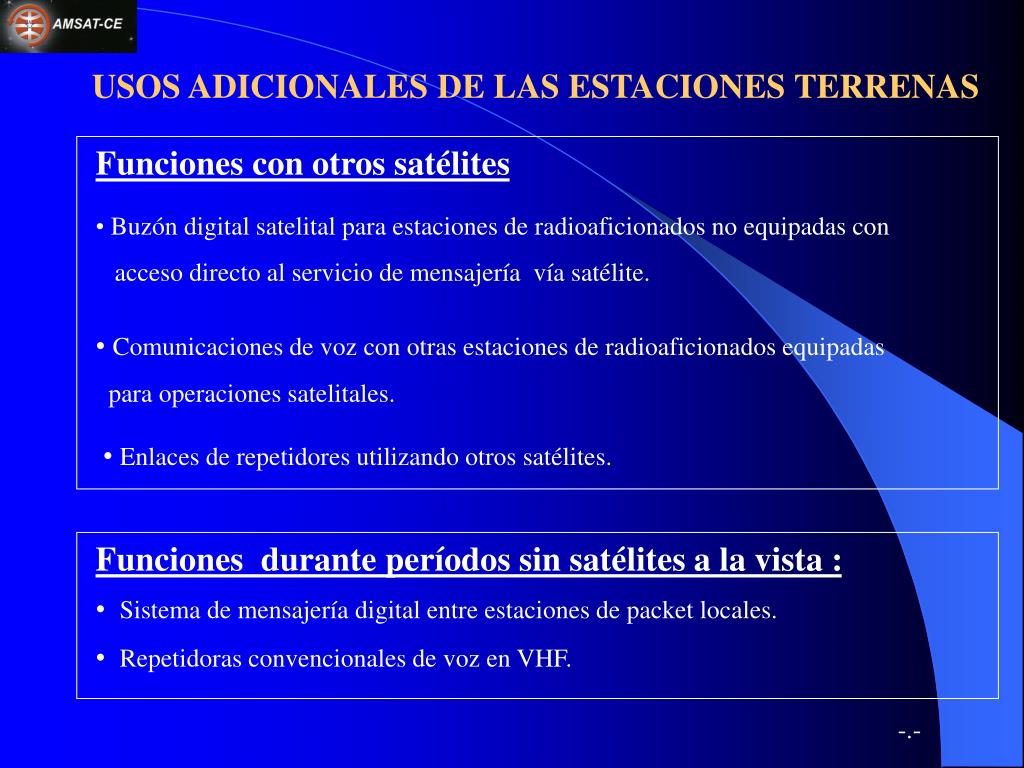

slide19

USOS ADICIONALES DE LAS ESTACIONES TERRENAS

Funciones con otros satélites

  • Buzón digitalsatelital para estaciones de radioaficionados no equipadas con
  • acceso directo al servicio de mensajería vía satélite.
  • Comunicaciones de voz con otras estaciones de radioaficionados equipadas
  • para operaciones satelitales.
  • Enlaces de repetidores utilizando otros satélites.

Funciones durante períodos sin satélites a la vista :

  • Sistema de mensajería digital entre estaciones de packet locales.
  • Repetidoras convencionales de voz en VHF.

-.-
