  1. 第七节 红外遥控系统 主讲: 张伟旭 长沙电子工业学校 多制式彩电原理

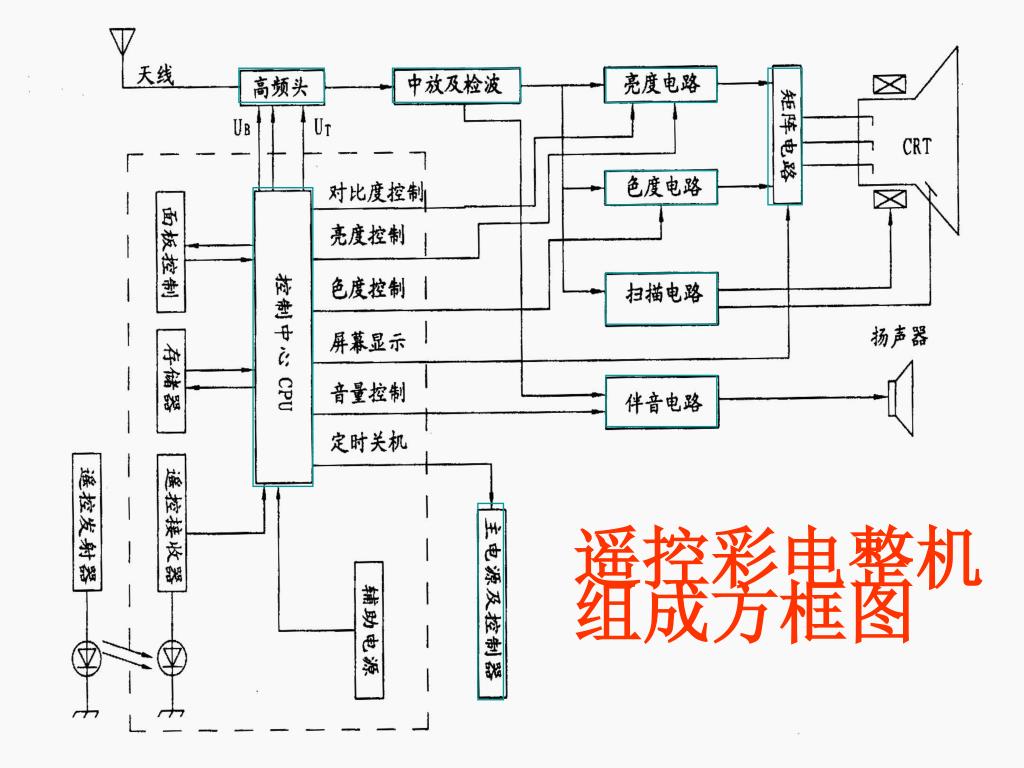

  2. 遥控彩电整机组成方框图 多制式彩电原理

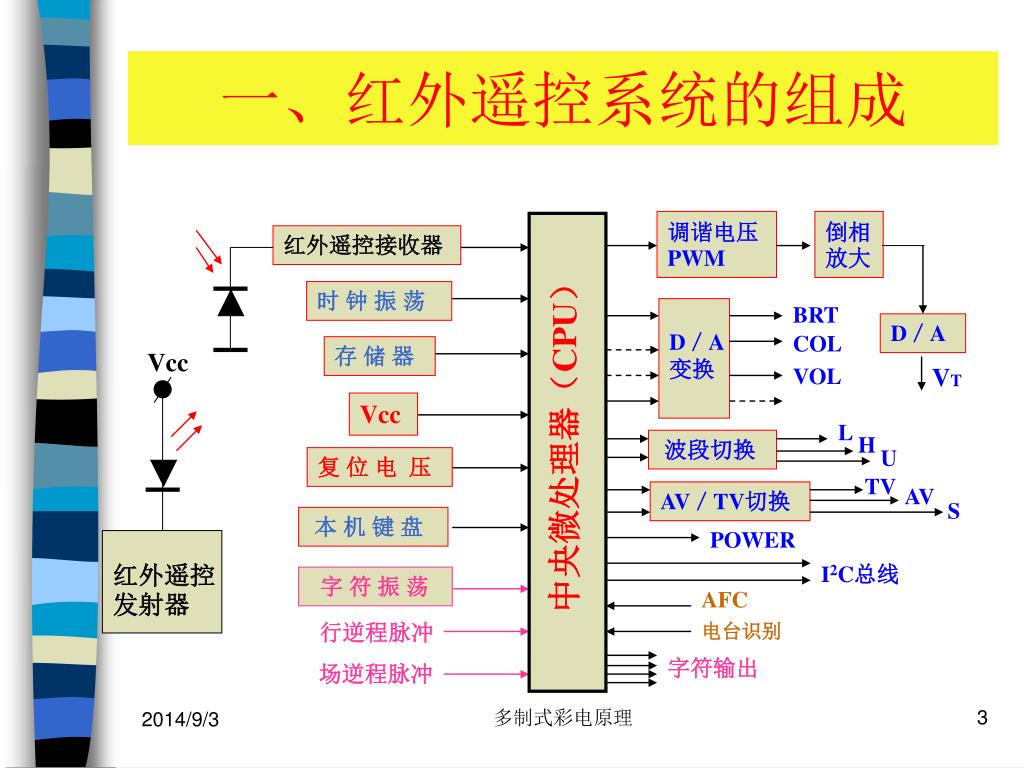

  3. 时 钟 振 荡 Vcc 复 位 电 压 本 机 键 盘 字 符 振 荡 存 储 器 Vcc 字符输出 调谐电压PWM 红外遥控接收器 电台识别 AFC POWER BRT I2C总线 倒相放大 L TV H 波段切换 AV U AV／TV切换 D／A变换 COL S 行逆程脉冲 VOL 场逆程脉冲 D／A VT 中央微处理器（CPU） 红外遥控发射器 一、红外遥控系统的组成 多制式彩电原理

  4. 二、红外遥控发射器 多制式彩电原理

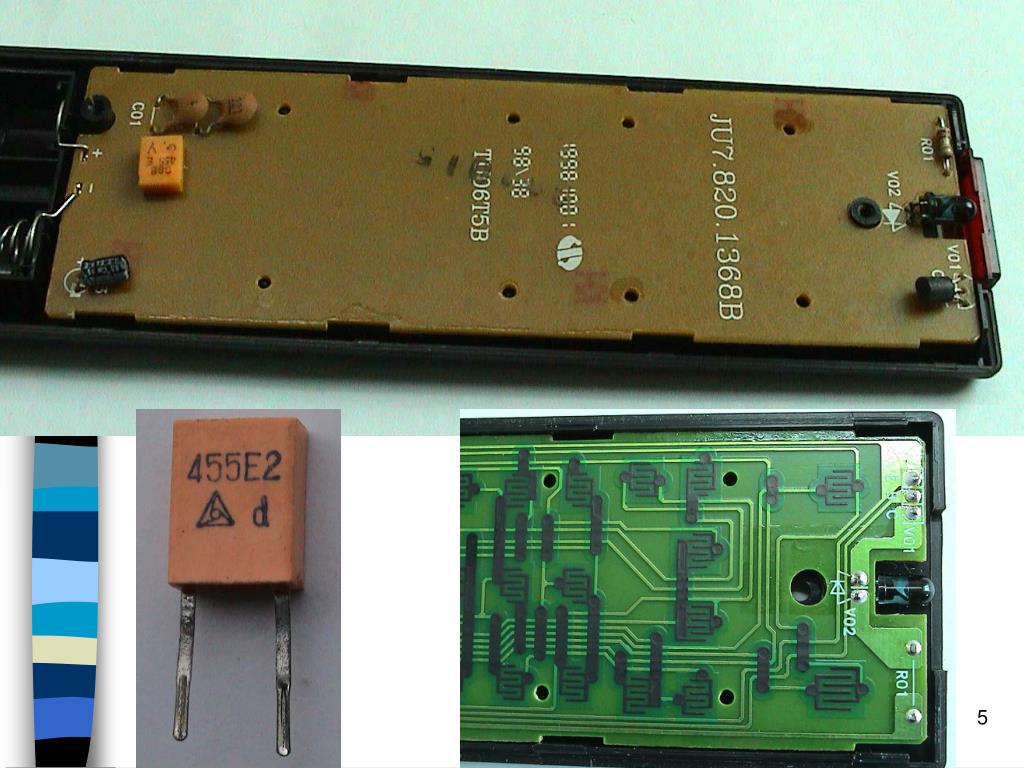

  5. 多制式彩电原理

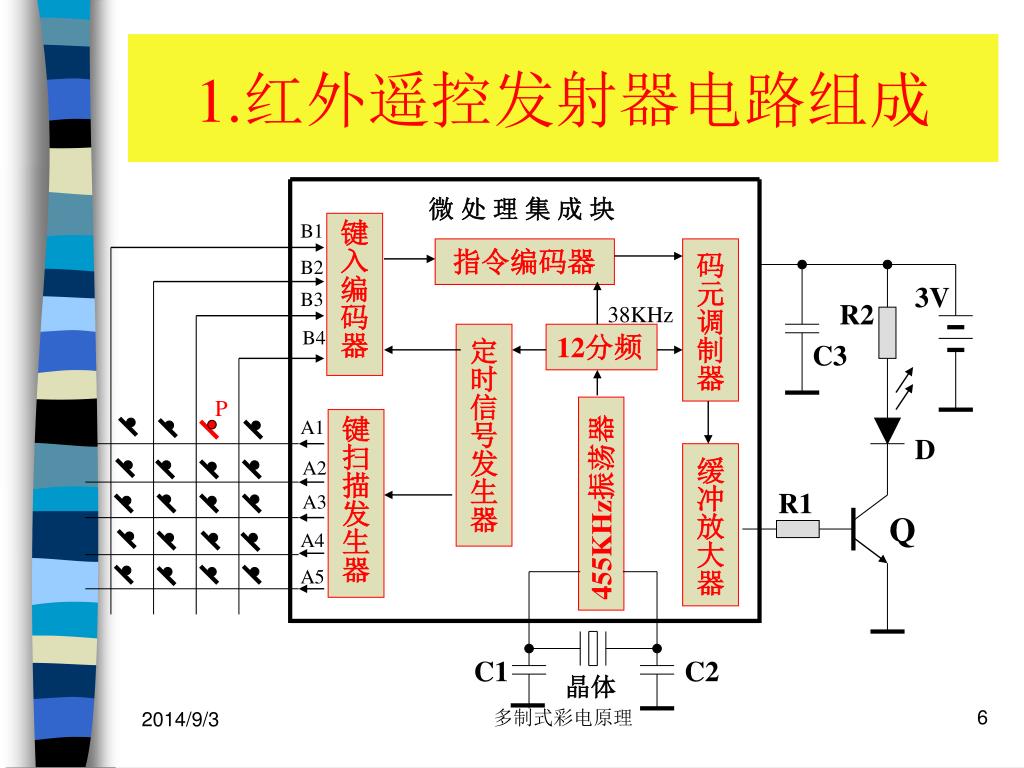

  6. 1.红外遥控发射器电路组成 微 处 理 集 成 块 B1 键入编码器 指令编码器 码元调制器 B2 3V B3 R2 38KHz B4 定时信号发生器 12分频 C3 P A1 键扫描发生器 D 缓冲放大器 A2 R1 455KHz振荡器 A3 Q A4 A5 C1 C2 晶体 多制式彩电原理

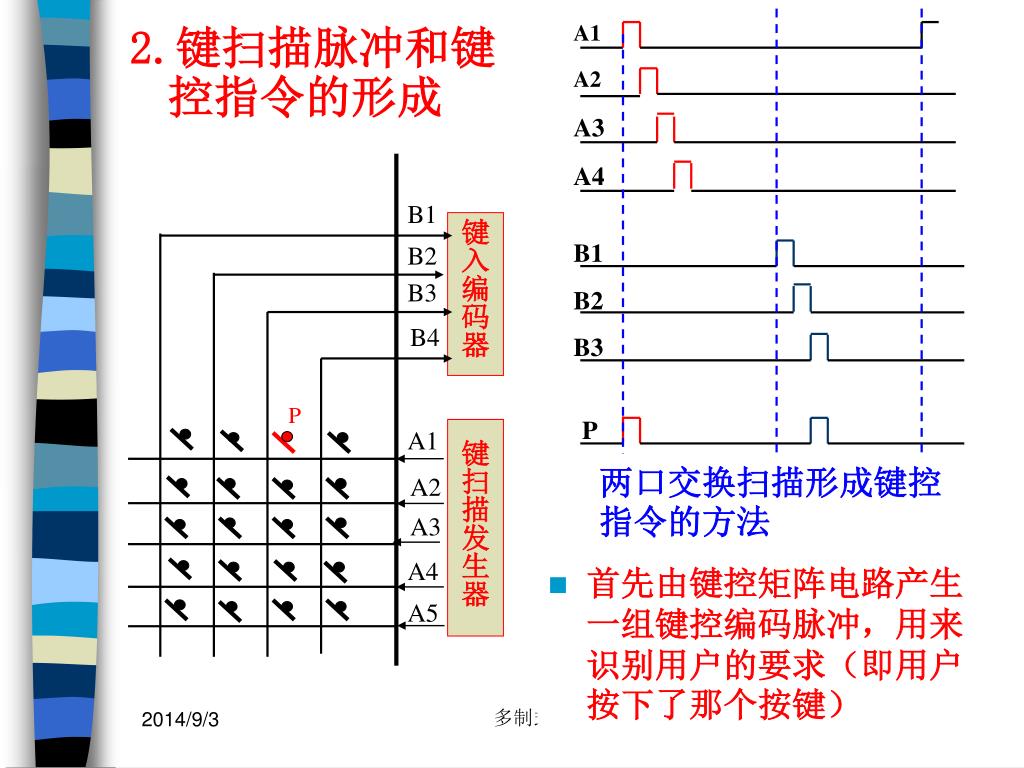

  7. P 2.键扫描脉冲和键控指令的形成 首先由键控矩阵电路产生一组键控编码脉冲，用来识别用户的要求（即用户按下了那个按键） A1 A2 A3 A4 B1 B2 B3 B1 键入编码器 B2 B3 B4 P A1 键扫描发生器 A2 A3 A4 A5 两口交换扫描形成键控指令的方法 多制式彩电原理

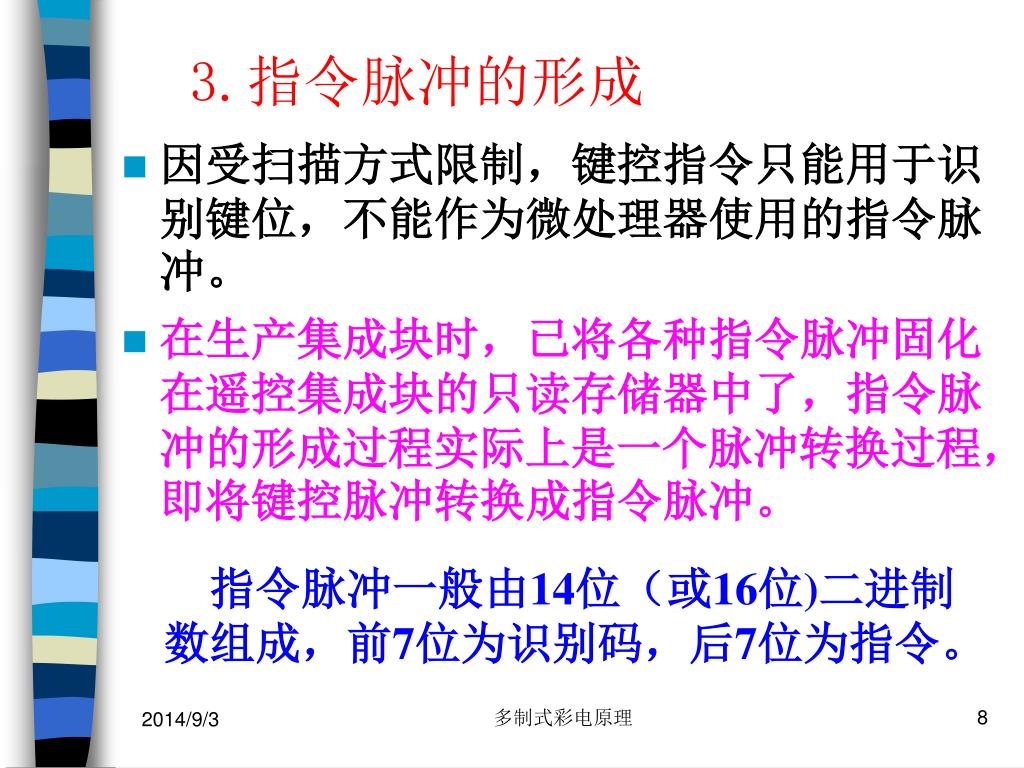

  8. 因受扫描方式限制，键控指令只能用于识别键位，不能作为微处理器使用的指令脉冲。因受扫描方式限制，键控指令只能用于识别键位，不能作为微处理器使用的指令脉冲。 在生产集成块时，已将各种指令脉冲固化在遥控集成块的只读存储器中了，指令脉冲的形成过程实际上是一个脉冲转换过程，即将键控脉冲转换成指令脉冲。 3.指令脉冲的形成 指令脉冲一般由14位（或16位)二进制数组成，前7位为识别码，后7位为指令。 多制式彩电原理

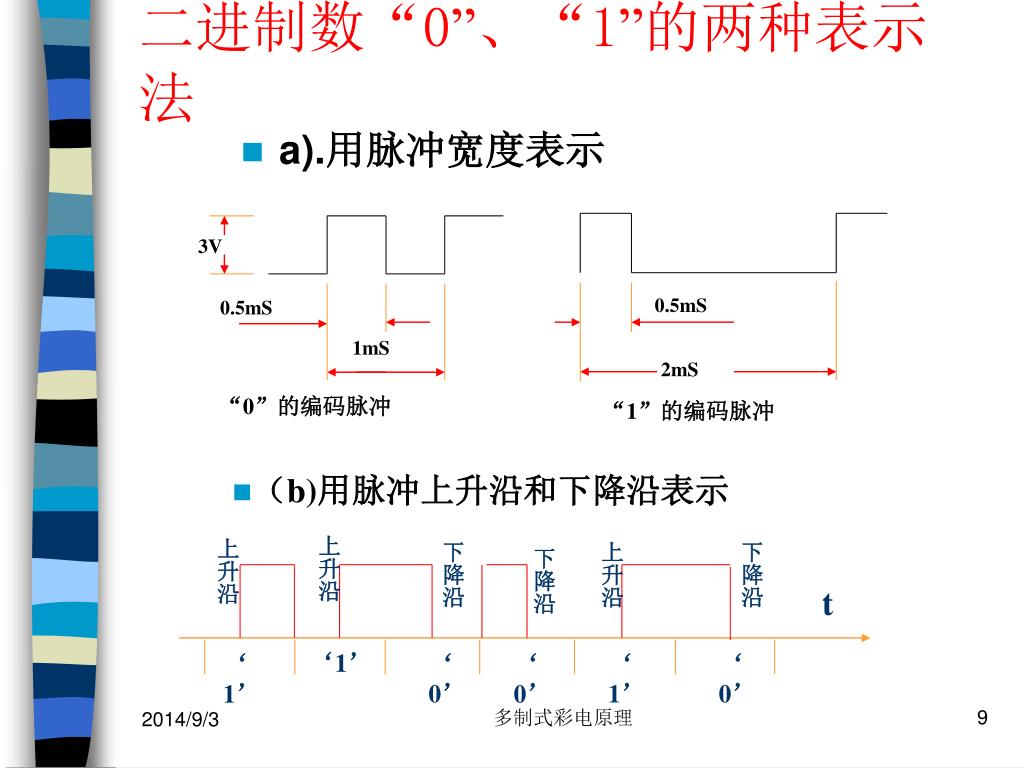

  9. a).用脉冲宽度表示 上升沿 上升沿 上升沿 下降沿 下降沿 下降沿 t 3V 0.5mS 0.5mS ‘1’ ‘1’ ‘0’ ‘0’ ‘0’ ‘1’ 1mS 2mS “0”的编码脉冲 “1”的编码脉冲 二进制数“0”、“1”的两种表示法 • （b)用脉冲上升沿和下降沿表示 多制式彩电原理

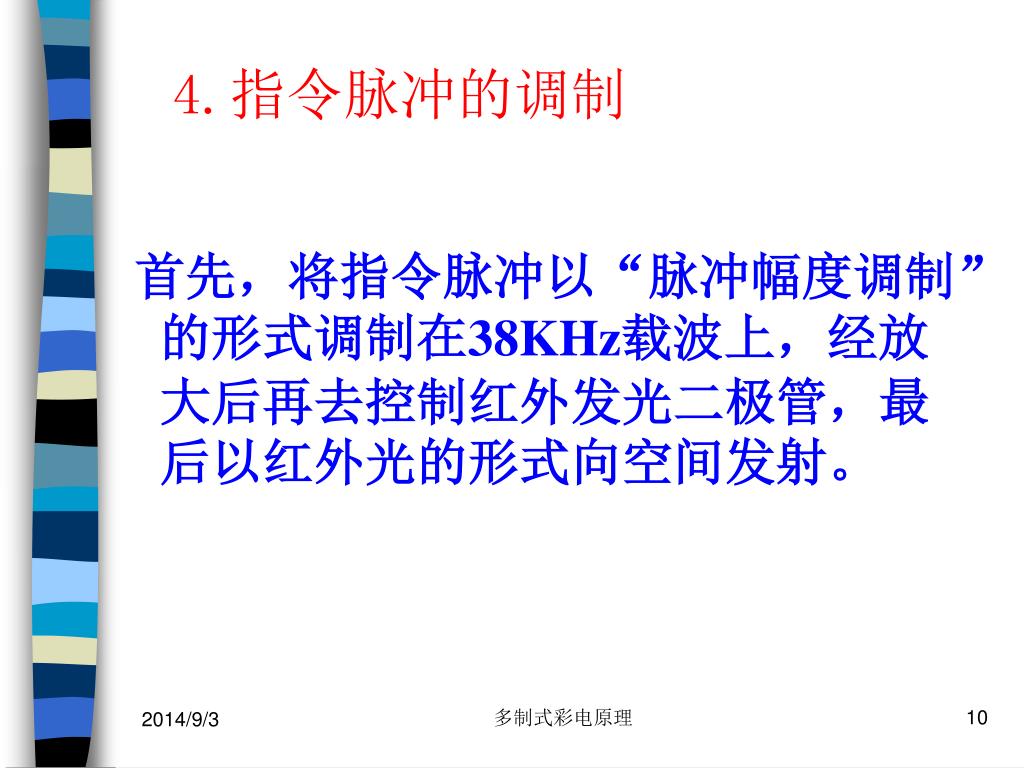

  10. 首先，将指令脉冲以“脉冲幅度调制”的形式调制在38KHz载波上，经放大后再去控制红外发光二极管，最后以红外光的形式向空间发射。首先，将指令脉冲以“脉冲幅度调制”的形式调制在38KHz载波上，经放大后再去控制红外发光二极管，最后以红外光的形式向空间发射。 4.指令脉冲的调制 多制式彩电原理

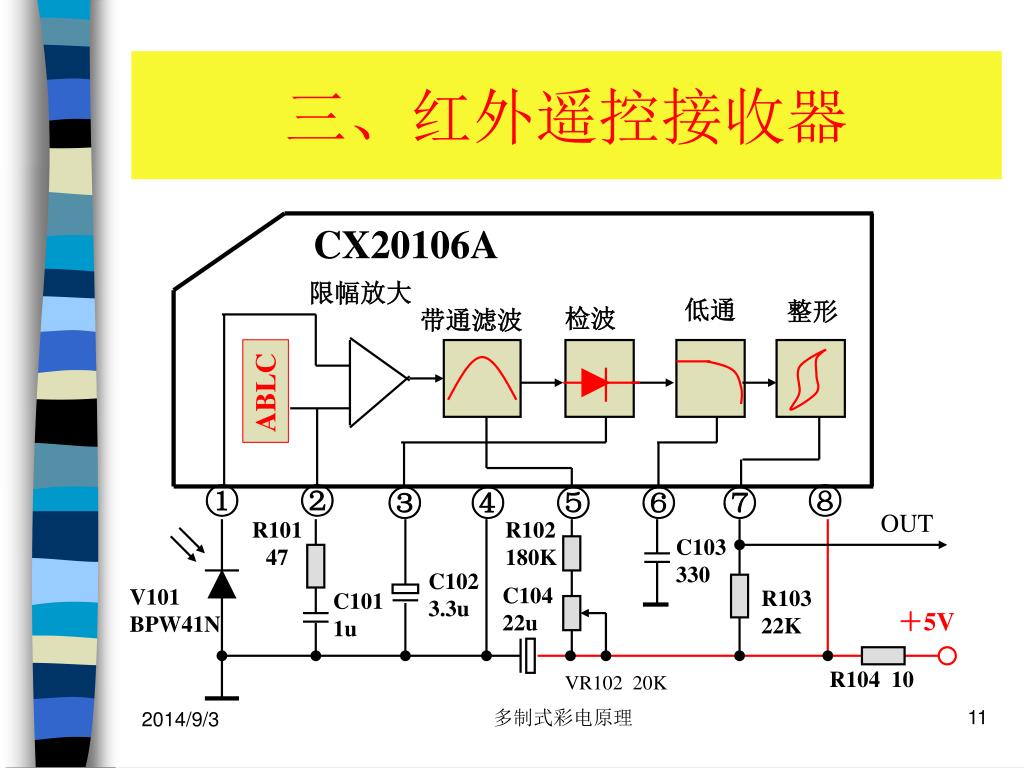

  11. CX20106A 限幅放大 低通 整形 检波 带通滤波 ABLC ① ② ⑧ ③ ④ ⑤ ⑥ ⑦ OUT R10147 R102180K C103330 C1023.3u C10422u V101 BPW41N R10322K C1011u ＋5V VR102 20K R104 10 三、红外遥控接收器 多制式彩电原理

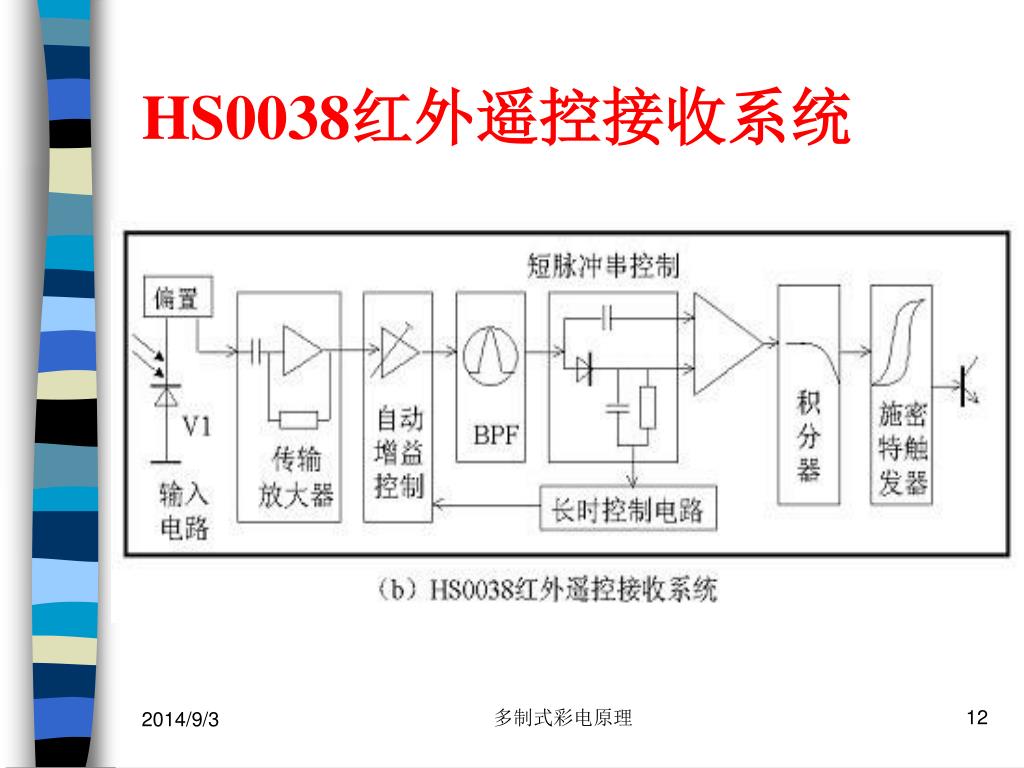

  12. HS0038红外遥控接收系统 多制式彩电原理

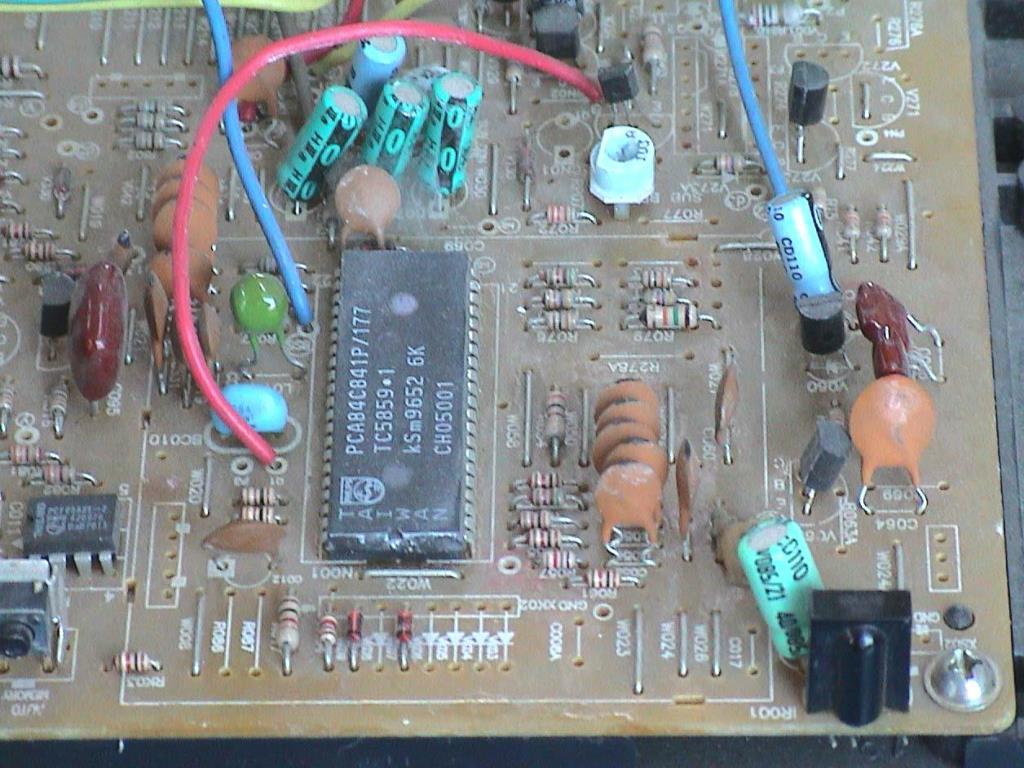

  13. 多制式彩电原理

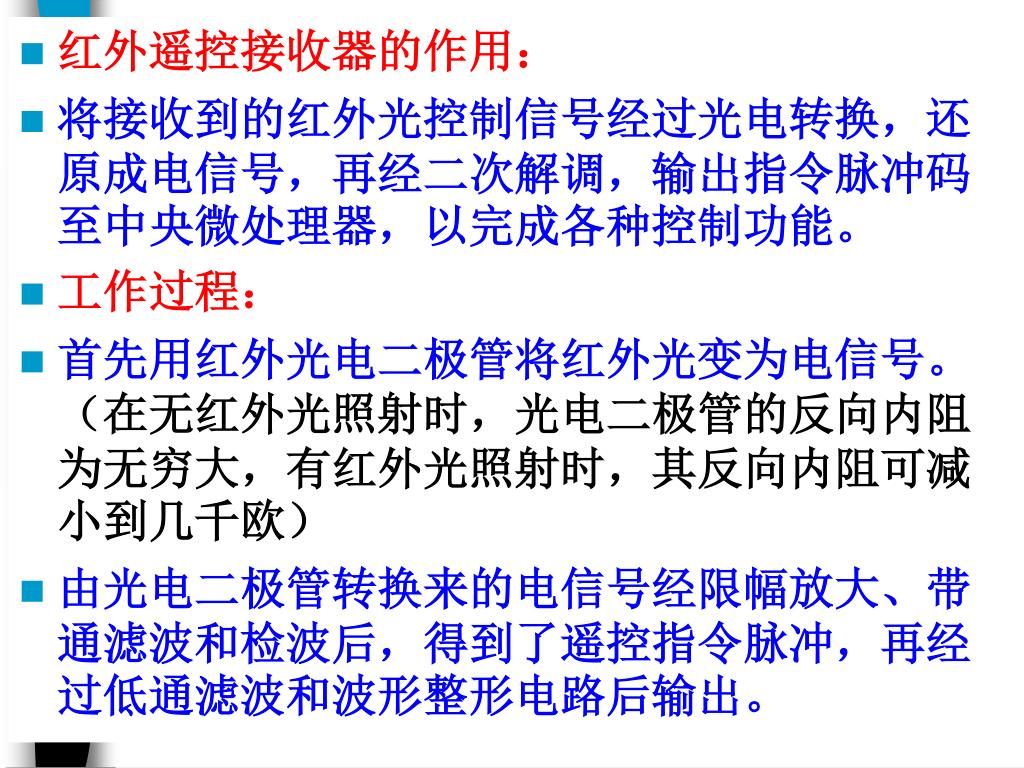

  14. 红外遥控接收器的作用： • 将接收到的红外光控制信号经过光电转换，还原成电信号，再经二次解调，输出指令脉冲码至中央微处理器，以完成各种控制功能。 • 工作过程： • 首先用红外光电二极管将红外光变为电信号。（在无红外光照射时，光电二极管的反向内阻为无穷大，有红外光照射时，其反向内阻可减小到几千欧） • 由光电二极管转换来的电信号经限幅放大、带通滤波和检波后，得到了遥控指令脉冲，再经过低通滤波和波形整形电路后输出。 多制式彩电原理

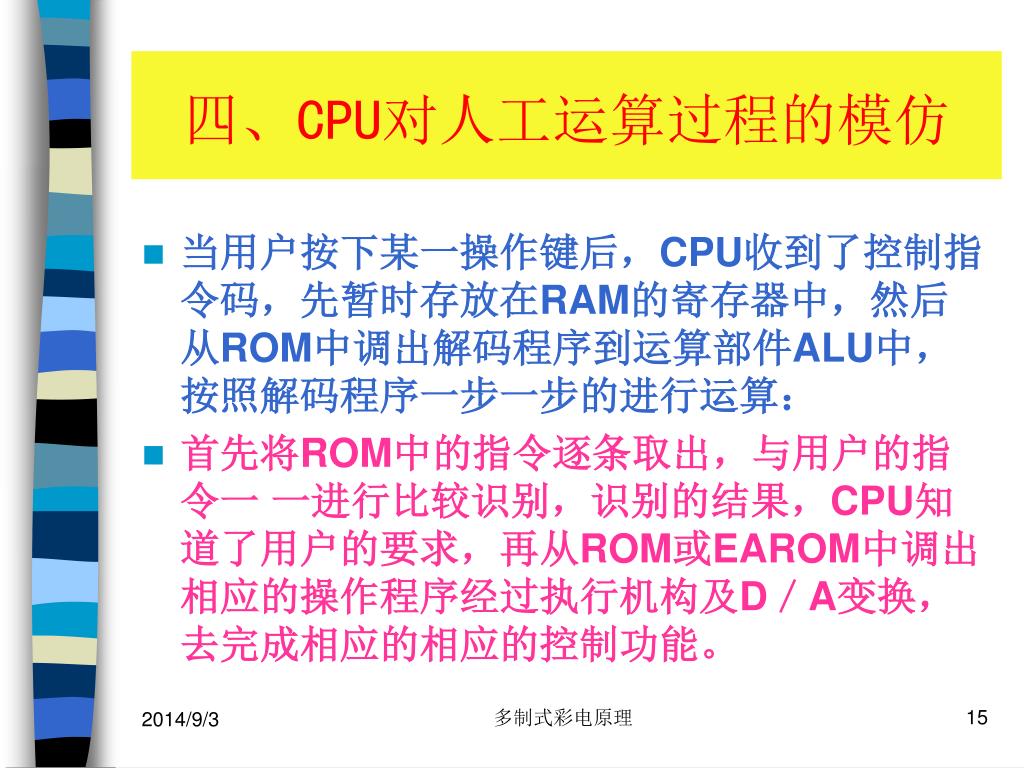

  15. 四、CPU对人工运算过程的模仿 • 当用户按下某一操作键后，CPU收到了控制指令码，先暂时存放在RAM的寄存器中，然后从ROM中调出解码程序到运算部件ALU中，按照解码程序一步一步的进行运算： • 首先将ROM中的指令逐条取出，与用户的指令一 一进行比较识别，识别的结果，CPU知道了用户的要求，再从ROM或EAROM中调出相应的操作程序经过执行机构及D／A变换，去完成相应的相应的控制功能。 多制式彩电原理

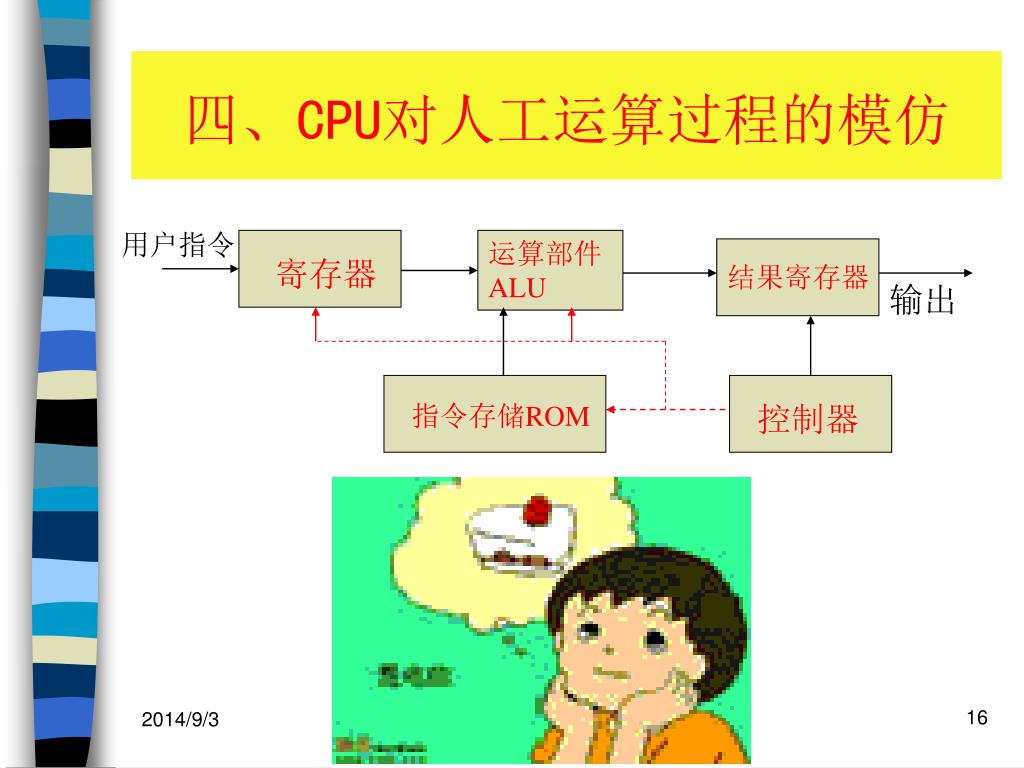

  16. 用户指令 输出 运算部件 ALU 结果寄存器 控制器 寄存器 指令存储ROM 四、CPU对人工运算过程的模仿 多制式彩电原理

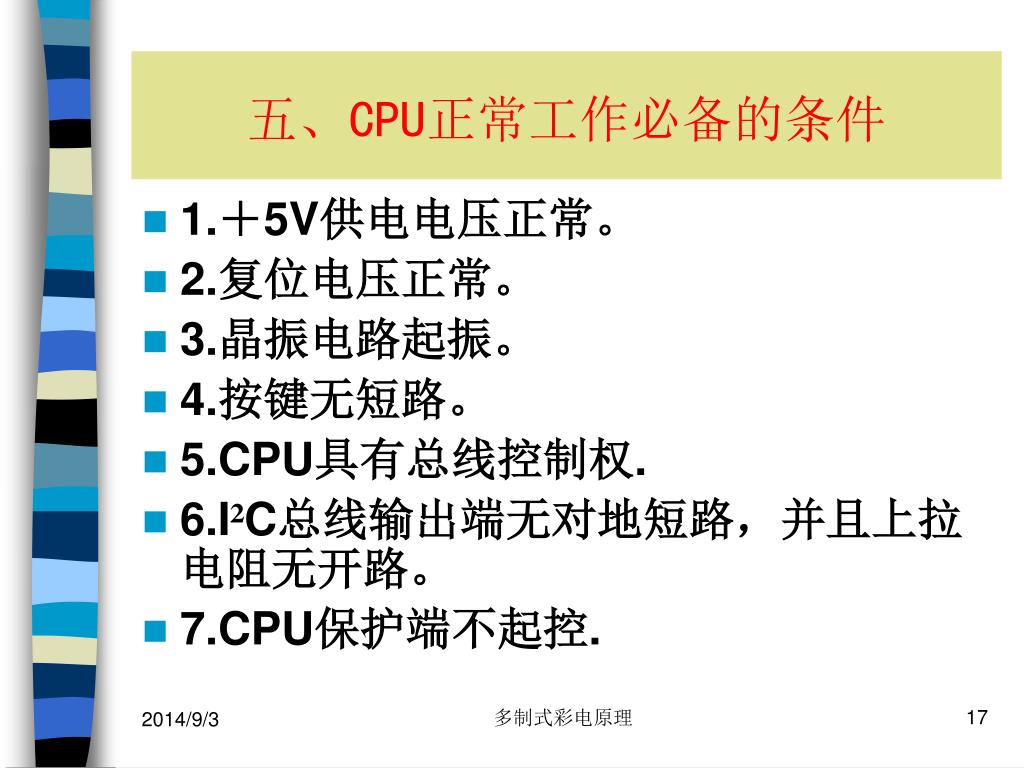

  17. 五、CPU正常工作必备的条件 • 1.＋5V供电电压正常。 • 2.复位电压正常。 • 3.晶振电路起振。 • 4.按键无短路。 • 5.CPU具有总线控制权. • 6.I²C总线输出端无对地短路，并且上拉电阻无开路。 • 7.CPU保护端不起控. 多制式彩电原理

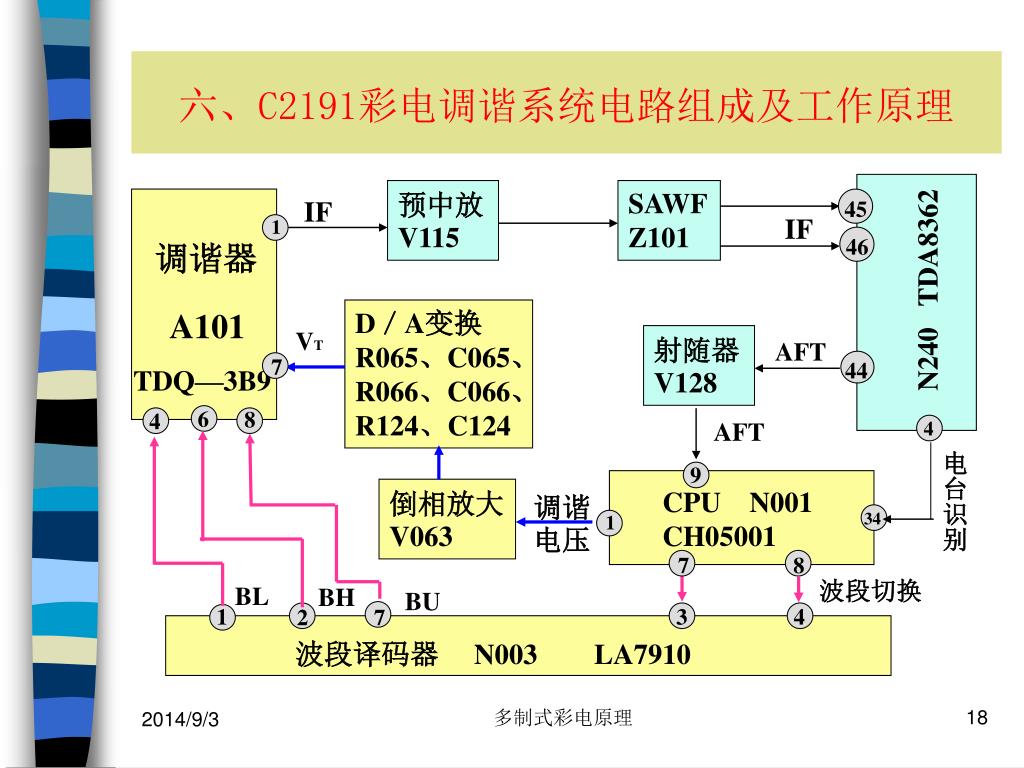

  18. 9 1 7 2 1 4 8 34 4 4 1 7 7 8 3 6 46 45 六、C2191彩电调谐系统电路组成及工作原理 预中放V115 SAWFZ101 IF IF 调谐器 N240 TDA8362 A101 D／A变换R065、C065、R066、C066、R124、C124 VT 射随器V128 AFT 44 TDQ—3B9 AFT 电台识别 倒相放大V063 CPU N001 CH05001 调谐电压 波段切换 BL BH BU 波段译码器 N003 LA7910 多制式彩电原理

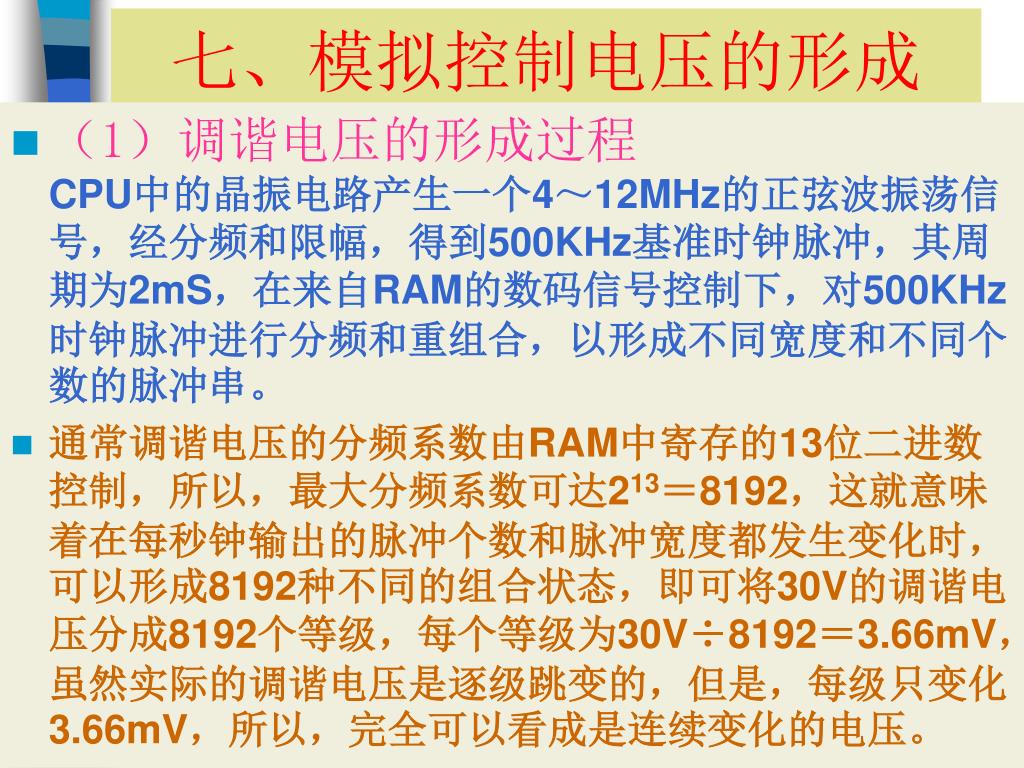

  19. 七、模拟控制电压的形成 • （1）调谐电压的形成过程CPU中的晶振电路产生一个4～12MHz的正弦波振荡信号，经分频和限幅，得到500KHz基准时钟脉冲，其周期为2mS，在来自RAM的数码信号控制下，对500KHz时钟脉冲进行分频和重组合，以形成不同宽度和不同个数的脉冲串。 • 通常调谐电压的分频系数由RAM中寄存的13位二进数控制，所以，最大分频系数可达213＝8192，这就意味着在每秒钟输出的脉冲个数和脉冲宽度都发生变化时，可以形成8192种不同的组合状态，即可将30V的调谐电压分成8192个等级，每个等级为30V÷8192＝3.66mV，虽然实际的调谐电压是逐级跳变的，但是，每级只变化3.66mV，所以，完全可以看成是连续变化的电压。 多制式彩电原理

  20. R0611K C06822u R067 10K 115V ① R06412K 高 频 头 V06030V R06310K R124 10K CPU ⑦ R06527K R066 47K V063 C1240.47u C0660.47u C0650.1u C062100P C064220P （2）C2191中的调谐电压形成电路 • 由CPU①脚输出的脉宽调制电压（幅度为5V）经V063倒相放大后，再经R065、C065、R066、C066、R124、C124组成的三级低通滤波器作D／A变换，变成0～30V的模拟电压送给高频头，作调谐选台用。 多制式彩电原理

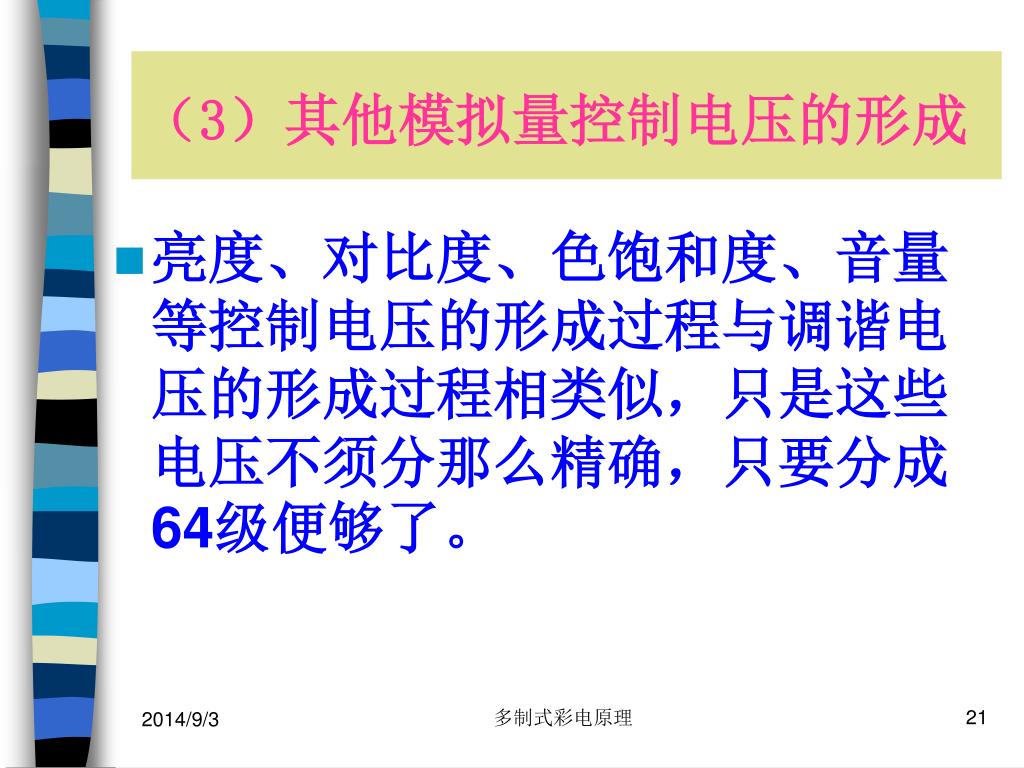

  21. （3）其他模拟量控制电压的形成 • 亮度、对比度、色饱和度、音量等控制电压的形成过程与调谐电压的形成过程相类似，只是这些电压不须分那么精确，只要分成64级便够了。 多制式彩电原理

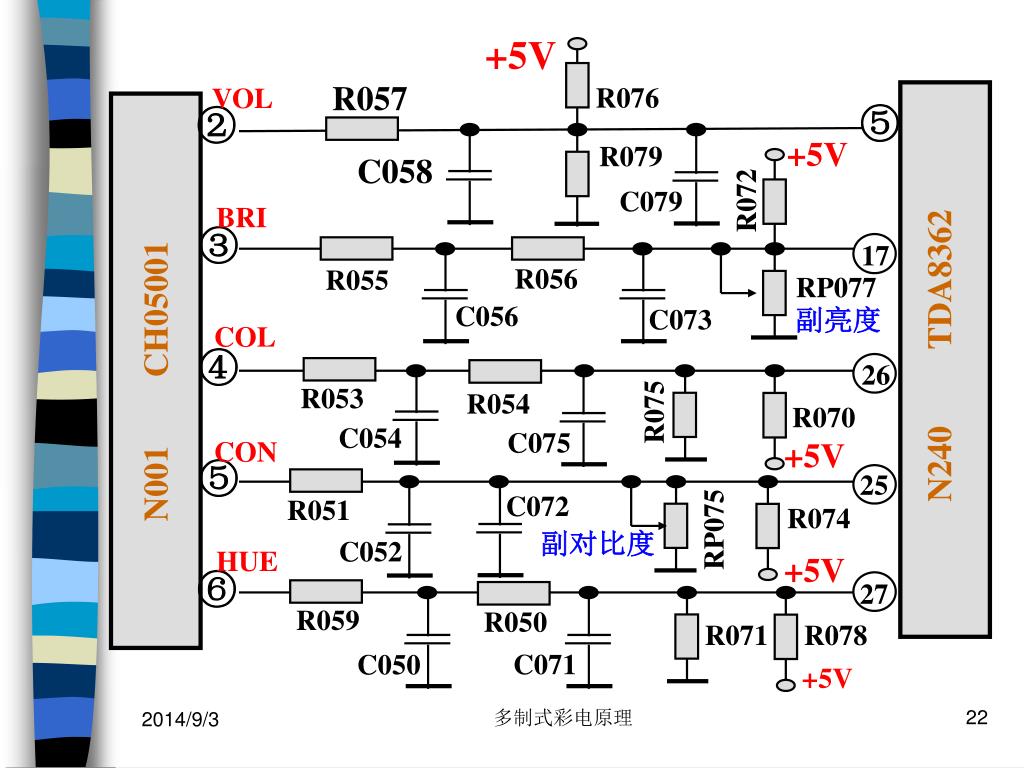

  22. +5V R057 R076 VOL ⑤ ② +5V R079 C058 R072 C079 BRI ③ 17 R056 R055 RP077 C056 C073 副亮度 COL N240 TDA8362 ④ N001 CH05001 26 R053 R054 R075 R070 C054 C075 CON +5V ⑤ 25 C072 R051 R074 RP075 副对比度 C052 HUE +5V ⑥ 27 R059 R050 R071 R078 C071 C050 +5V 多制式彩电原理

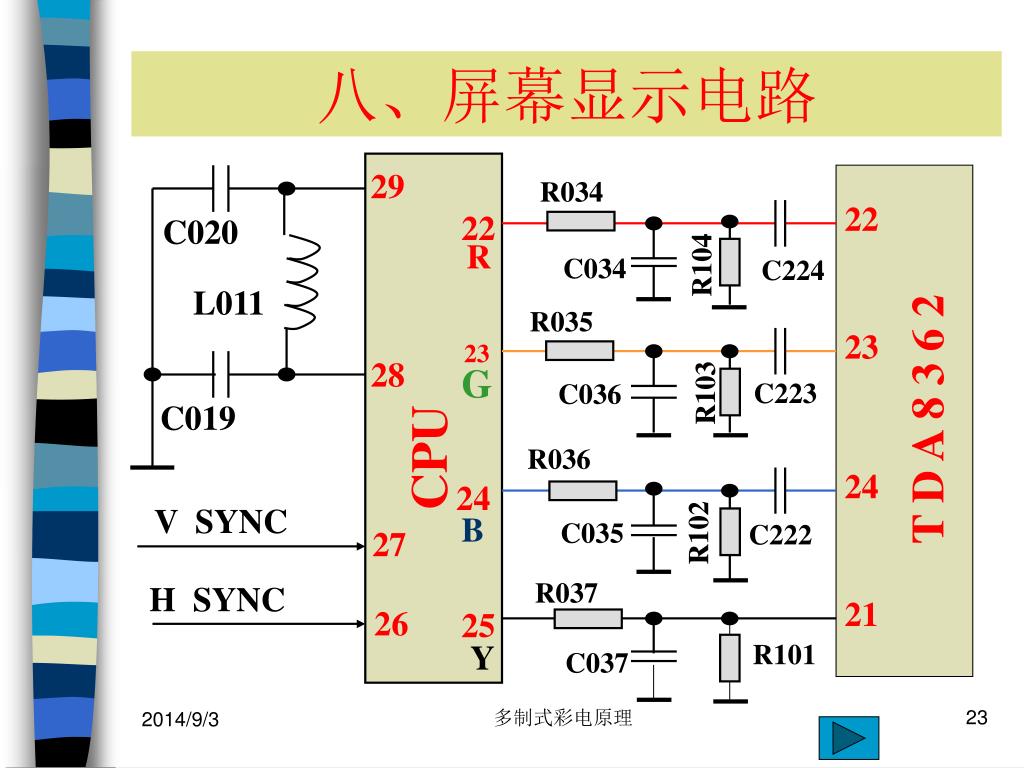

  23. 29 R034 22 22 C020 R R104 C034 C224 L011 R035 23 23 28 G R103 C223 C036 T D A 8 3 6 2 C019 CPU R036 24 24 V SYNC B R102 C035 C222 27 R037 H SYNC 21 26 25 Y R101 C037 八、屏幕显示电路 多制式彩电原理

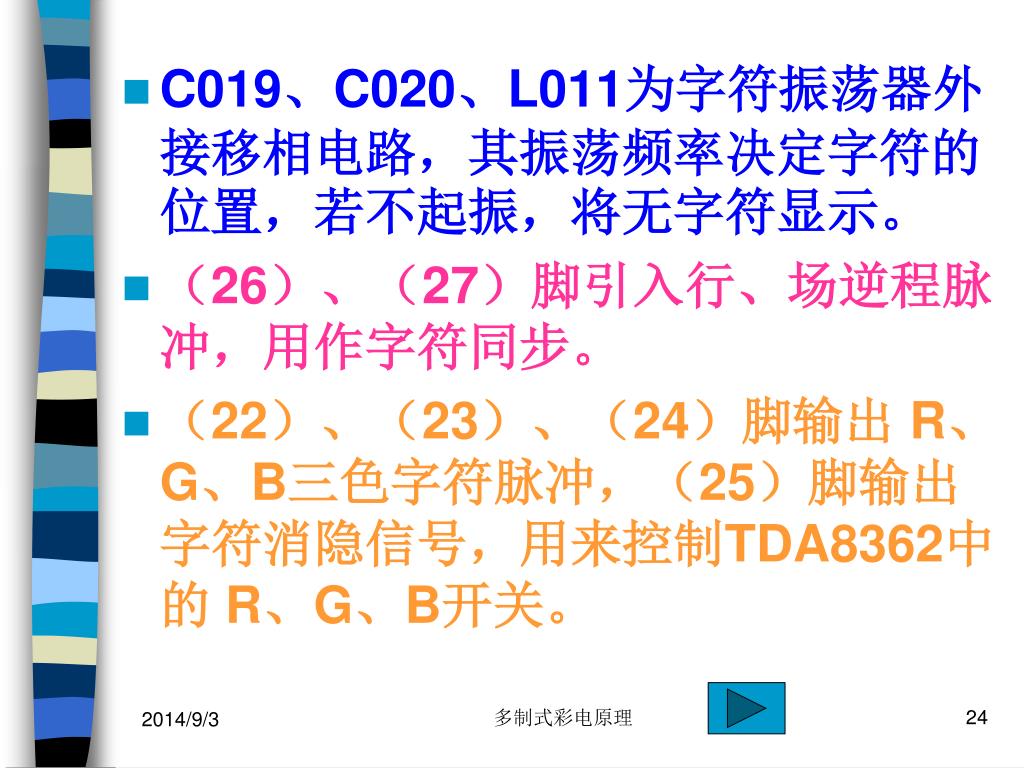

  24. C019、C020、L011为字符振荡器外接移相电路，其振荡频率决定字符的位置，若不起振，将无字符显示。C019、C020、L011为字符振荡器外接移相电路，其振荡频率决定字符的位置，若不起振，将无字符显示。 • （26）、（27）脚引入行、场逆程脉冲，用作字符同步。 • （22）、（23）、（24）脚输出 R、G、B三色字符脉冲，（25）脚输出字符消隐信号，用来控制TDA8362中的 R、G、B开关。 多制式彩电原理

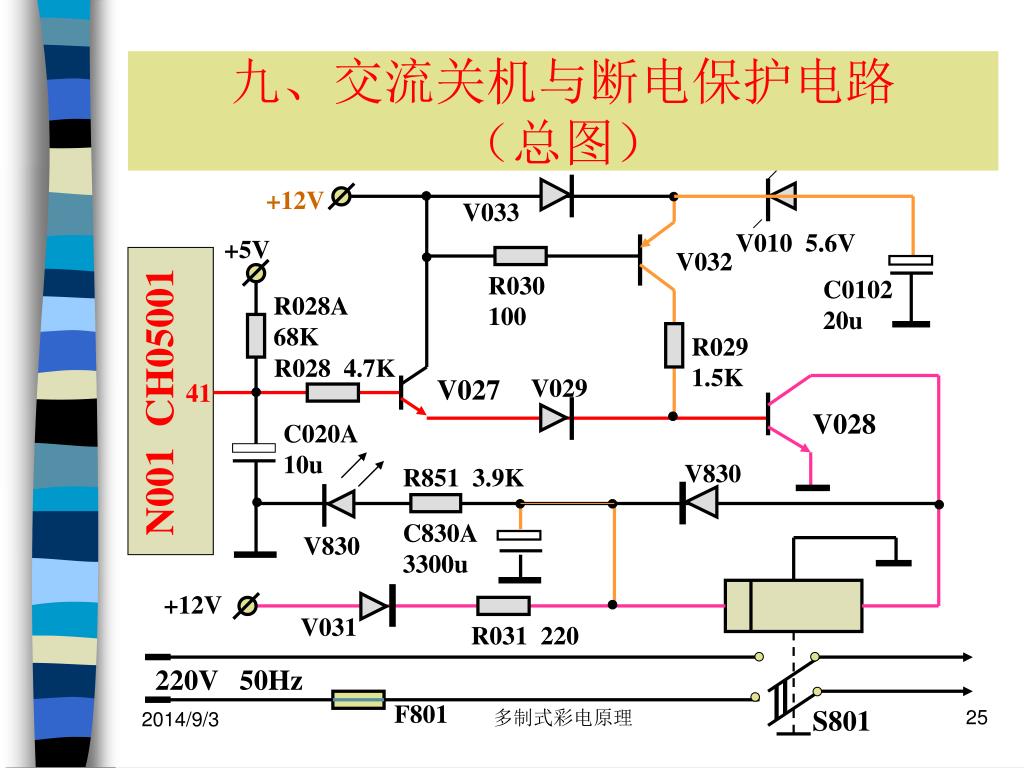

  25. +12V V033 V010 5.6V +5V V032 R030 100 C010220u R028A 68K R0291.5K R028 4.7K N001 CH05001 V027 V029 41 V028 C020A10u V830 R851 3.9K C830A3300u V830 +12V V031 R031 220 220V 50Hz F801 S801 九、交流关机与断电保护电路（总图） 多制式彩电原理

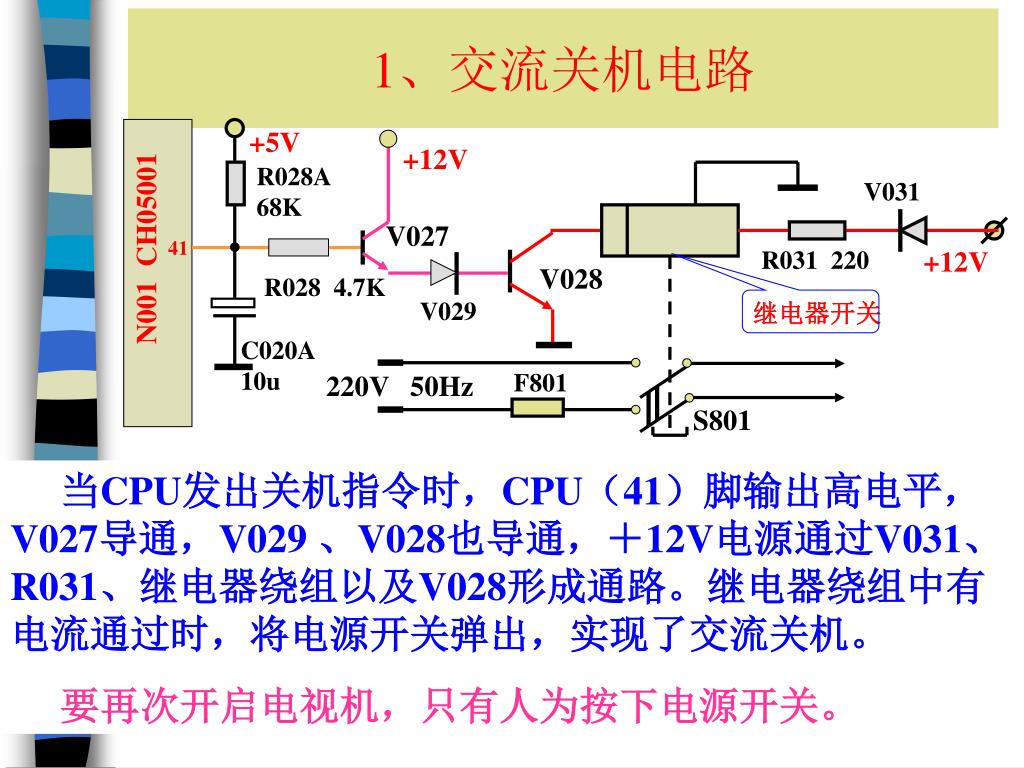

  26. 继电器开关 1、交流关机电路 +5V +12V R028A 68K V031 V027 N001 CH05001 41 R031 220 +12V V028 R028 4.7K V029 C020A10u F801 220V 50Hz S801 当CPU发出关机指令时，CPU（41）脚输出高电平，V027导通，V029 、V028也导通，＋12V电源通过V031、R031、继电器绕组以及V028形成通路。继电器绕组中有电流通过时，将电源开关弹出，实现了交流关机。 要再次开启电视机，只有人为按下电源开关。 多制式彩电原理

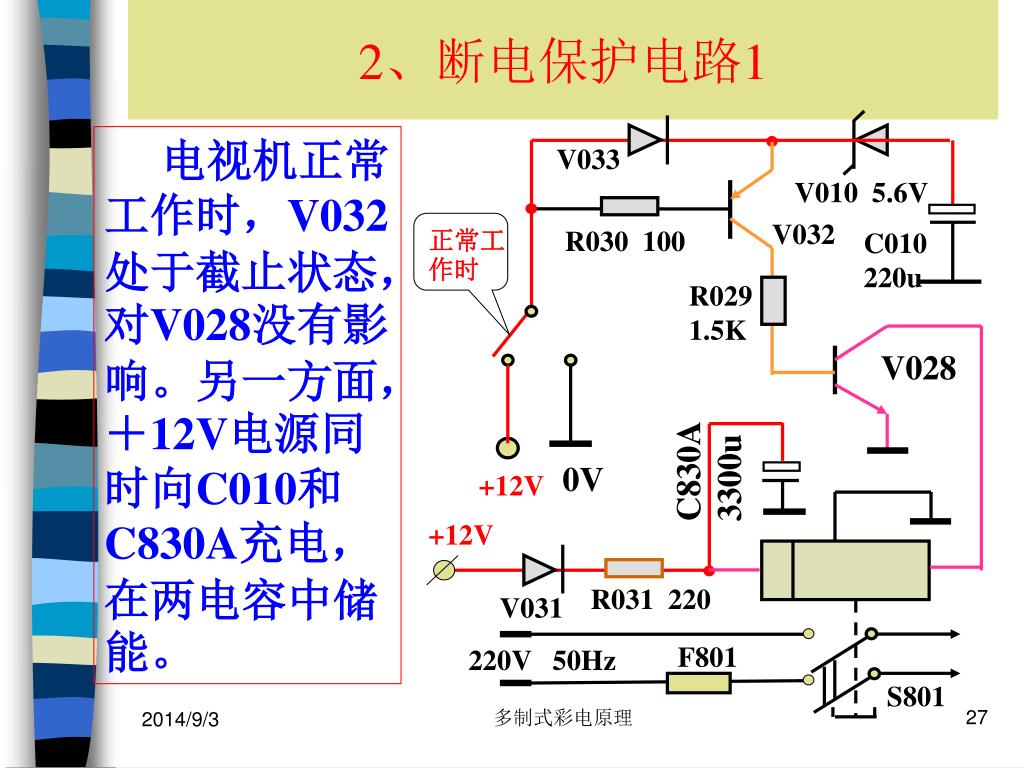

  27. 正常工作时 2、断电保护电路1 电视机正常工作时，V032处于截止状态，对V028没有影响。另一方面，＋12V电源同时向C010和C830A充电，在两电容中储能。 V033 V010 5.6V V032 R030 100 C010 220u R029 1.5K V028 C830A3300u 0V +12V +12V R031 220 V031 F801 220V 50Hz S801 多制式彩电原理

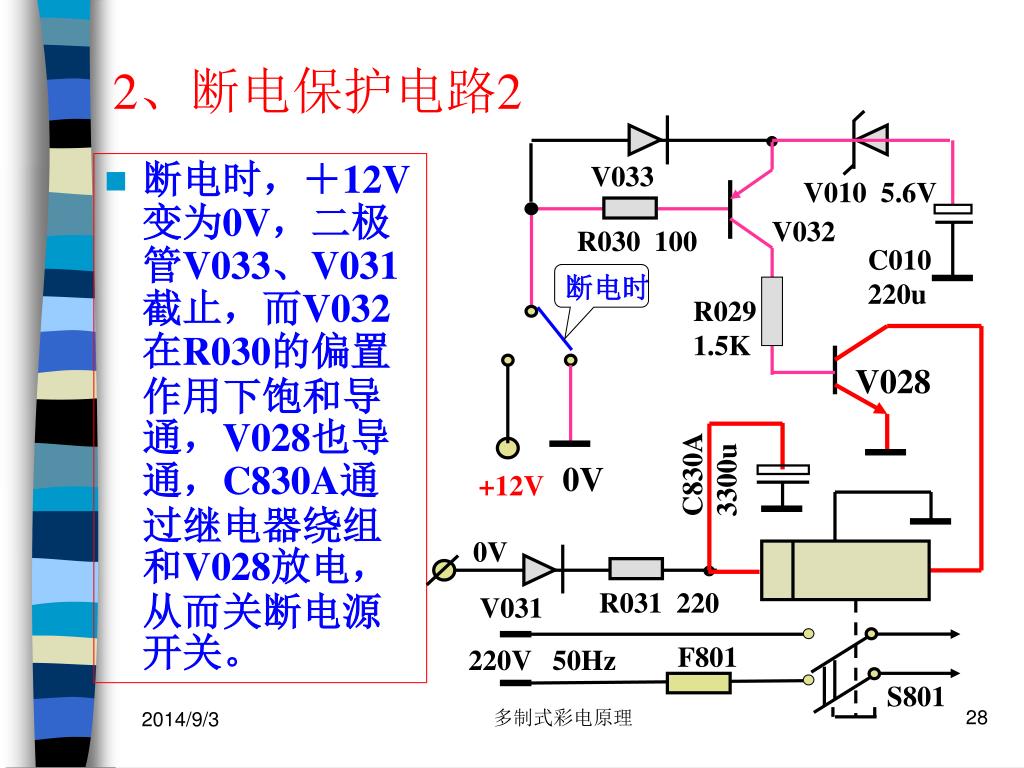

  28. 断电时 2、断电保护电路2 V033 V010 5.6V V032 R030 100 • 断电时，＋12V变为0V，二极管V033、V031截止，而V032在R030的偏置作用下饱和导通，V028也导通，C830A通过继电器绕组和V028放电，从而关断电源开关。 C010 220u R029 1.5K V028 C830A3300u 0V +12V 0V R031 220 V031 F801 220V 50Hz S801 多制式彩电原理

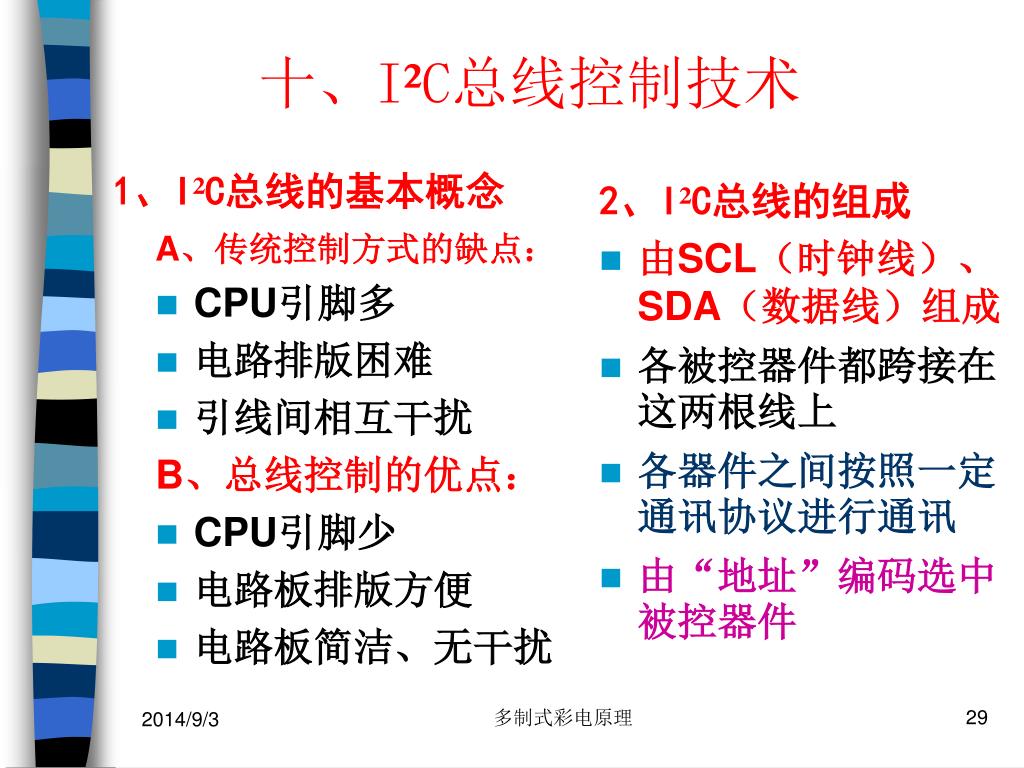

  29. A、传统控制方式的缺点： CPU引脚多 电路排版困难 引线间相互干扰 B、总线控制的优点： CPU引脚少 电路板排版方便 电路板简洁、无干扰 2、I²C总线的组成 由SCL（时钟线）、SDA（数据线）组成 各被控器件都跨接在这两根线上 各器件之间按照一定通讯协议进行通讯 由“地址”编码选中被控器件 十、I²C总线控制技术1、I²C总线的基本概念 多制式彩电原理

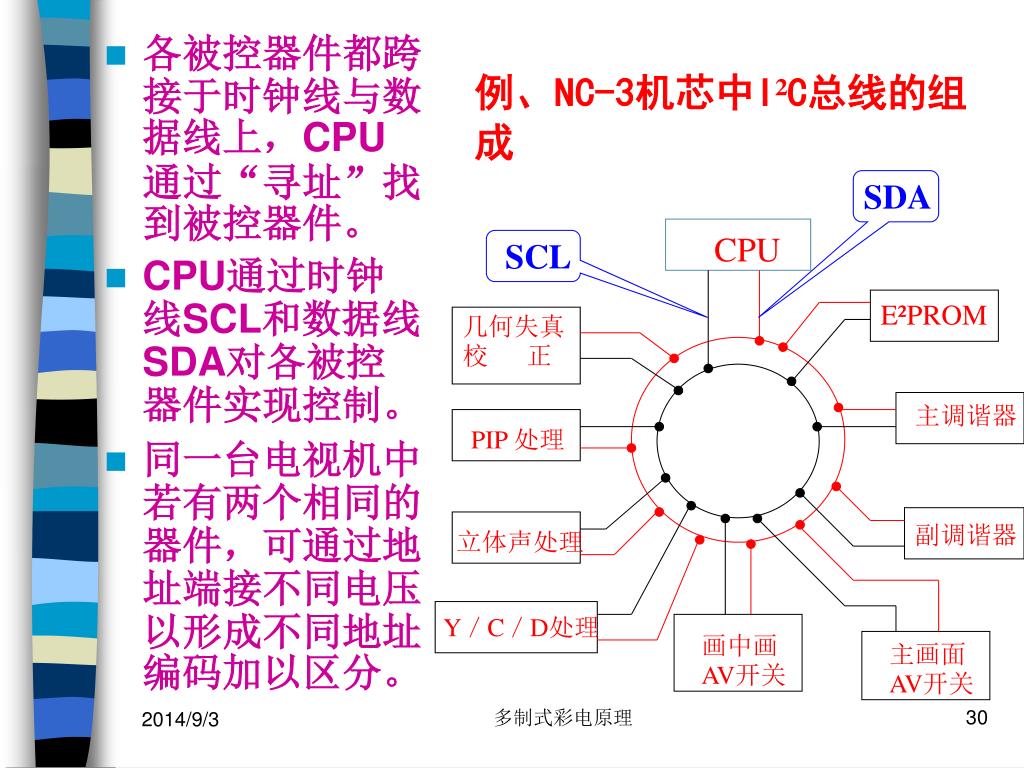

  30. 几何失真校 正 SDA SCL E²PROM 主调谐器 CPU PIP 处理 副调谐器 立体声处理 Y／C／D处理 画中画AV开关 主画面AV开关 例、NC-3机芯中I²C总线的组成 • 各被控器件都跨接于时钟线与数据线上，CPU通过“寻址”找到被控器件。 • CPU通过时钟线SCL和数据线SDA对各被控器件实现控制。 • 同一台电视机中若有两个相同的器件，可通过地址端接不同电压以形成不同地址编码加以区分。 多制式彩电原理

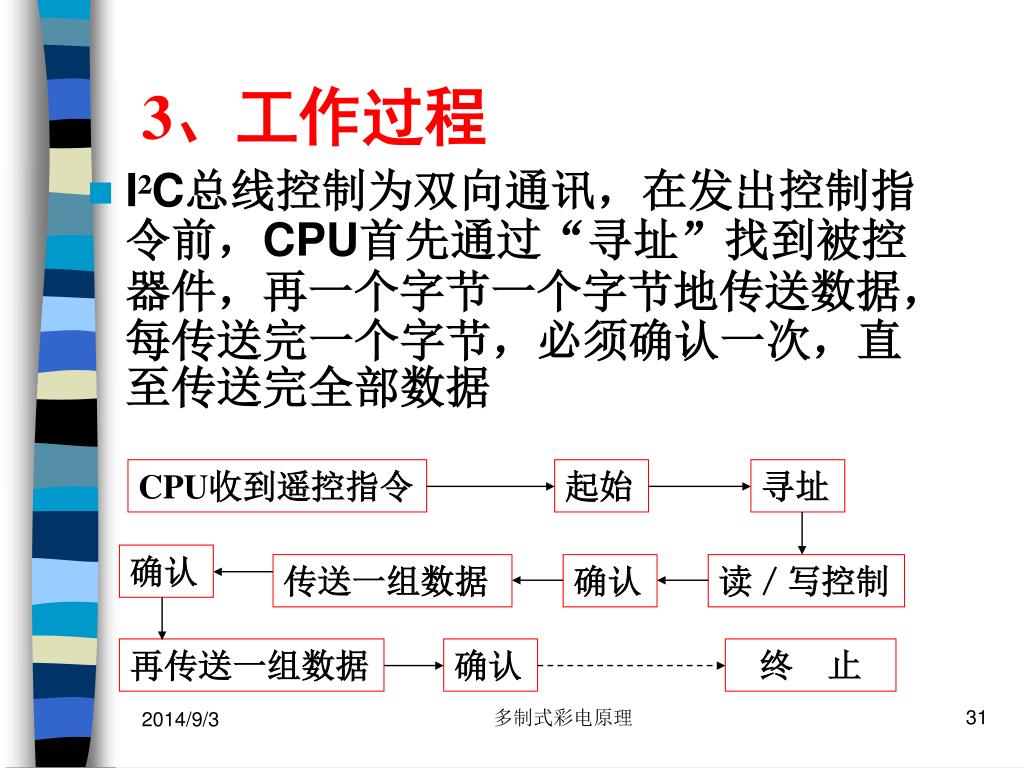

  31. 确认 传送一组数据 确认 确认 寻址 起始 终 止 再传送一组数据 读／写控制 3、工作过程 • I²C总线控制为双向通讯，在发出控制指令前，CPU首先通过“寻址”找到被控器件，再一个字节一个字节地传送数据，每传送完一个字节，必须确认一次，直至传送完全部数据 CPU收到遥控指令 多制式彩电原理

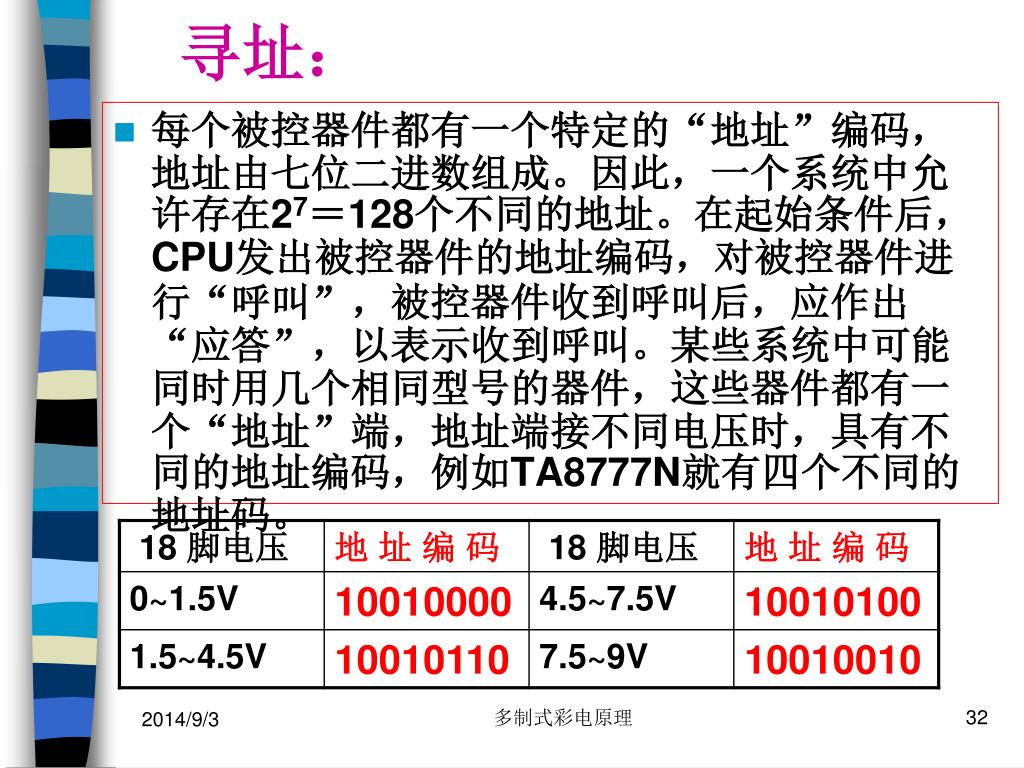

  32. 寻址： • 每个被控器件都有一个特定的“地址”编码，地址由七位二进数组成。因此，一个系统中允许存在27＝128个不同的地址。在起始条件后，CPU发出被控器件的地址编码，对被控器件进行“呼叫”，被控器件收到呼叫后，应作出“应答”，以表示收到呼叫。某些系统中可能同时用几个相同型号的器件，这些器件都有一个“地址”端，地址端接不同电压时，具有不同的地址编码，例如TA8777N就有四个不同的地址码。 多制式彩电原理

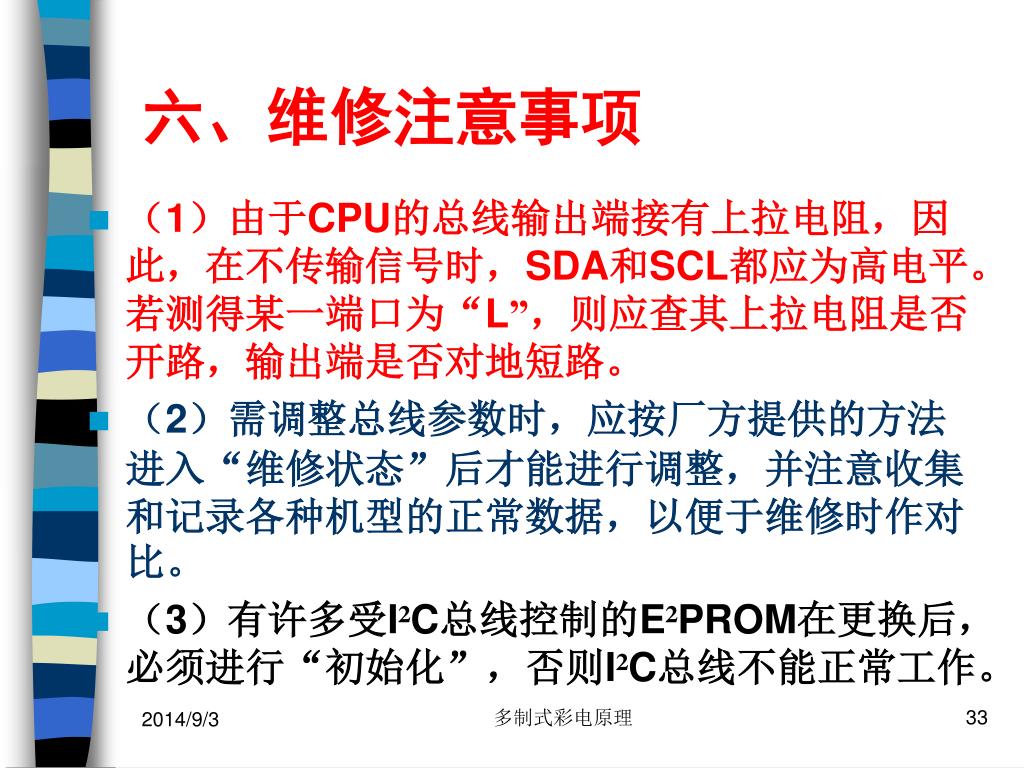

  33. 六、维修注意事项 • （1）由于CPU的总线输出端接有上拉电阻，因此，在不传输信号时，SDA和SCL都应为高电平。若测得某一端口为“L”，则应查其上拉电阻是否开路，输出端是否对地短路。 • （2）需调整总线参数时，应按厂方提供的方法进入“维修状态”后才能进行调整，并注意收集和记录各种机型的正常数据，以便于维修时作对比。 • （3）有许多受I²C总线控制的E²PROM在更换后，必须进行“初始化”，否则I²C总线不能正常工作。 多制式彩电原理

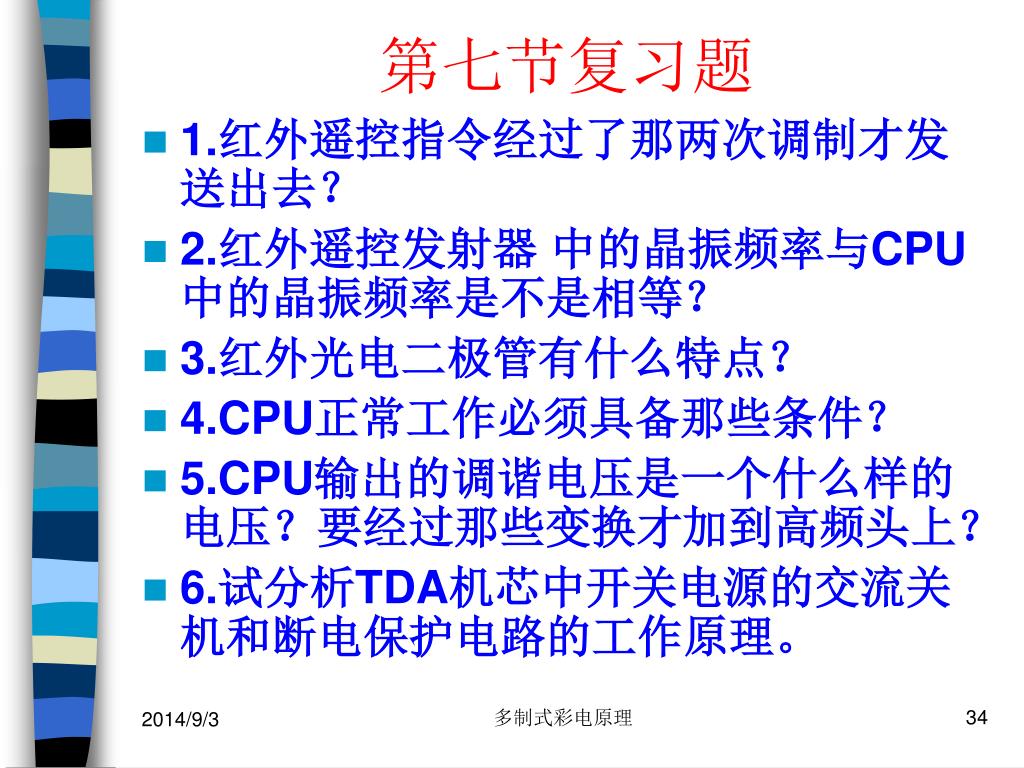

  34. 第七节复习题 • 1.红外遥控指令经过了那两次调制才发送出去？ • 2.红外遥控发射器 中的晶振频率与CPU中的晶振频率是不是相等？ • 3.红外光电二极管有什么特点？ • 4.CPU正常工作必须具备那些条件？ • 5.CPU输出的调谐电压是一个什么样的电压？要经过那些变换才加到高频头上？ • 6.试分析TDA机芯中开关电源的交流关机和断电保护电路的工作原理。 多制式彩电原理
