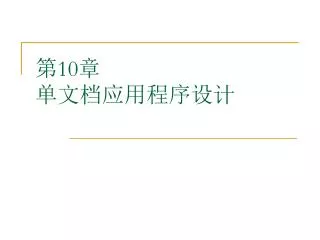

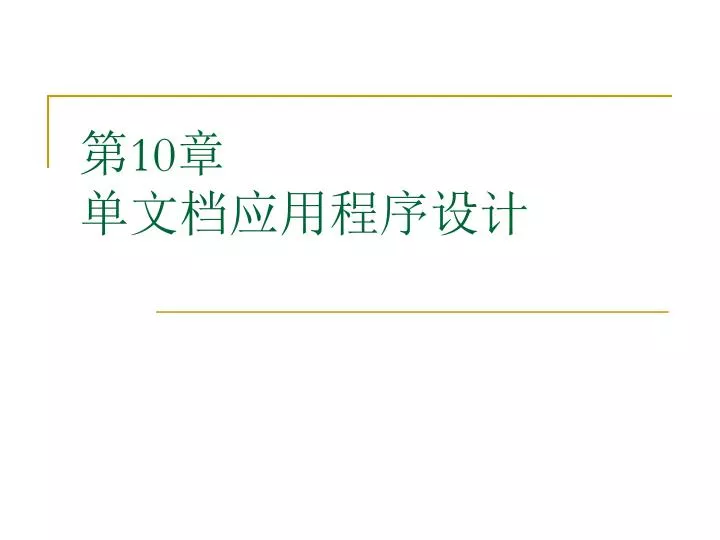

  1. 第10章 单文档应用程序设计

  2. 本章主要内容 • 创建单文档应用程序 • 输入输出处理 • 菜单 • 滚动条 • 工具栏和状态栏 • 对话框和控件 《面向对象技术与Visual C++》--第10章

  3. 创建单文档应用程序 • MFC的文档/视图结构将Windows应用程序的功能划分在不同的类中。 • 利用MFC提供的运行机制和消息传递机制，构成应用程序的类通过传递消息、调用接口函数，共同完成程序的功能。 《面向对象技术与Visual C++》--第10章

  4. AppWizard向导创建的类和文件 • AppWizard向导为生成的派生类创建单独的源文件，缺省情况下，类名和类源文件名是基于项目名的（可以在AppWizard向导创建应用程序过程中指定其他名称）。 • AppWizard向导为单文档应用程序创建4个派生类和其它一些文件。这4个类分别是文档类、视图类、主框架窗口类和应用程序类。 《面向对象技术与Visual C++》--第10章

  5. 应用程序的运行机制 • MFC应用程序有自己特殊的运行机制，下面以WinHello程序为例，列出应用程序的执行过程： • 调用CWinApp的构造函数； • 程序入口函数WinMain接受控制； • WinMain调用应用程序类的InitInstance函数； • WinMain进入消息循环； • WinMain退出，程序中止。 《面向对象技术与Visual C++》--第10章

  6. 消息处理机制 • MFC应用程序与其他任何 Windows 程序一样，也使用消息驱动机制，但 MFC 提供的消息处理机制使得消息的处理更加容易。 • MFC中消息可以分为三类： • Windows 消息：包括以 WM_开头的消息，但 WM_COMMAND 除外。Windows消息由窗口和视图处理。这种消息通常附带一些参数传递给处理函数，这些参数为处理函数正确地处理消息提供了必要的信息。 • 控件通知消息：当控件的状态发生改变（例如用户利用利用控件进行输入）时，控件就会向其父窗口发送控件通知消息。MFC对控件通知消息的传递方式与其他以WM_开头的 Windows 消息一样，但 BN_CLICKED 是个例外，该消息的传递方式与命令消息的传递机制一样。 • 命令消息：包括来自于菜单、工具栏中的按钮和加速键等用户界面对象的WM_COMMAND 通知消息。 《面向对象技术与Visual C++》--第10章

  7. 输入输出处理 • 输入输出处理是应用程序最基本的功能。 • Windows应用程序通过GDI提供的绘图函数在窗口的客户区输出数据，通过对键盘消息和鼠标消息的响应，完成对用户输入的处理。 《面向对象技术与Visual C++》--第10章

  8. 输入输出处理 • 文本输出：CDC类中的成员函数 • 键盘：按键消息、虚拟键代码、字符消息 • 鼠标：鼠标消息和鼠标处理 《面向对象技术与Visual C++》--第10章

  9. 虚拟键代码 • 键盘类型根据语言或国家的不同而不同，为了避免依赖于特定国家的键盘布局，Windows键盘驱动程序将键盘的扫描码转换为一组标准虚拟键代码，和按键消息一起传给应用程序。 《面向对象技术与Visual C++》--第10章

  10. 鼠标消息 • 当用户移动鼠标或释放松开鼠标按钮时，将产生鼠标消息。 • 鼠标消息可以分成两类：客户区鼠标消息和非客户区鼠标消息。 • 非客户区包括窗口的边界、标题栏、菜单、滚动条、最大化最小化按钮。 • 客户区鼠标消息指的是鼠标在这些区域的操作而产生的消息。这种消息一般由系统处理。应用程序主要处理鼠标在客户区的操作而产生的消息。 《面向对象技术与Visual C++》--第10章

  11. 菜单 • 菜单（Menu）以可视的方式提供了对应用程序功能的选择，是用户与应用程序之间进行交互的主要方式之一。 《面向对象技术与Visual C++》--第10章

  12. 菜单简介 • 菜单主要有弹出式和下拉式两种。 • 弹出式菜单可以出现在屏幕的任何位置，是为了响应鼠标右键按钮而激活弹出式菜单。 • 下拉式菜单可以看成由一个顶层菜单和弹出式菜单装配而成。当选择顶层菜单项时，下拉出一个子菜单，子菜单中是具体的菜单项。在子菜单项中选择时，还可以再下拉出另一个子菜单，形成级联菜单。 《面向对象技术与Visual C++》--第10章

  13. 菜单的建立和实现 • 菜单编辑器的使用。 • 为程序加入菜单的操作分为以下几步： • 通过菜单编辑器生成菜单界面 ； • 建立菜单项和消息处理函数的映射； • 在处理函数中添加菜单项功能代码。 《面向对象技术与Visual C++》--第10章

  14. 滚动条 • 滚动功能使用户可以阅读和编辑大于视图窗口的任何东西--无论是文本、表格、数据库记录还是图像。 • 只要它所需的空间超出了客户区域所能提供的空间，就可以使用滚动条。 《面向对象技术与Visual C++》--第10章

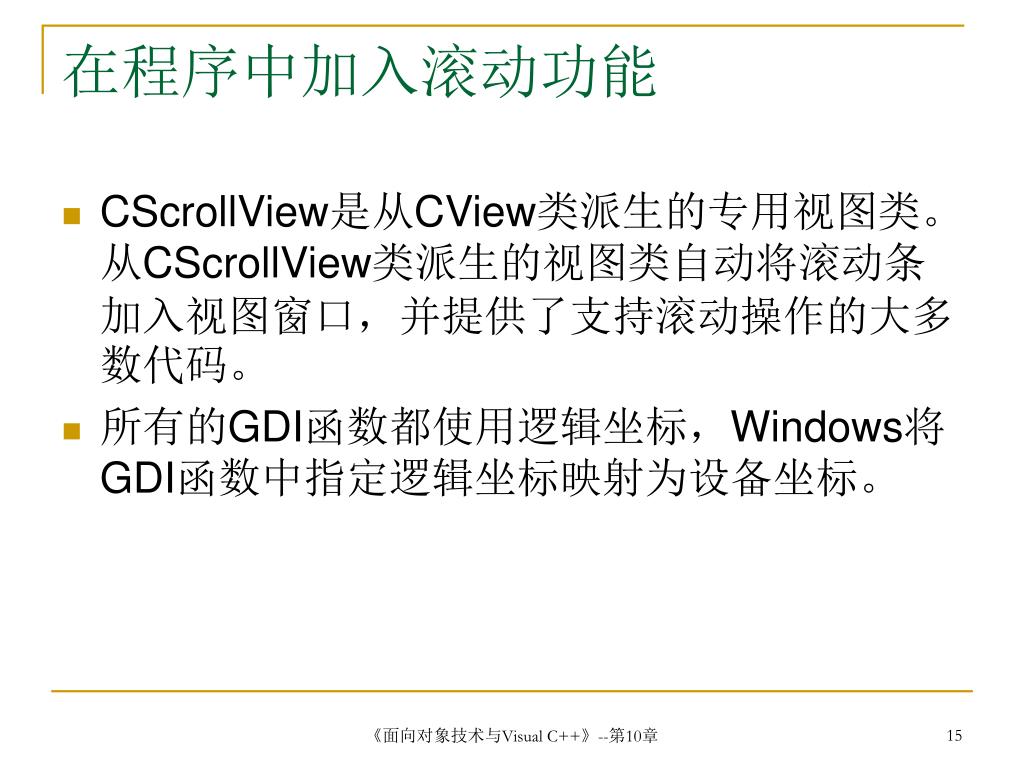

  15. 在程序中加入滚动功能 • CScrollView是从CView类派生的专用视图类。从CScrollView类派生的视图类自动将滚动条加入视图窗口，并提供了支持滚动操作的大多数代码。 • 所有的GDI函数都使用逻辑坐标，Windows将GDI函数中指定逻辑坐标映射为设备坐标。 《面向对象技术与Visual C++》--第10章

  16. 在程序中实现分割功能 • 动让用户阅读超过窗口的长文档，但用户也只能看文档的某一部分，如果用户想同时阅读文档中相隔很远的部分，就只能同时打开两个窗口，分别滚动到相应的位置阅读。 • Windows提供窗口分割功能，实现同时阅读长文档的不同部分。 • 在窗口的垂直滚动条的上部和水平滚动条的底部，存在一个分割框区域，双击分割框或拖动分割框到所需的位置，窗口被垂直或水平地分成两个独立的窗口，被分割后的窗口称为面板,用以显示同一文档或图形的不同部分。 《面向对象技术与Visual C++》--第10章

  17. 工具栏和状态栏 • 工具栏和状态栏是Widows应用程序中常见的用户界面。 • 工具栏是一种快捷操作的工具，常用的命令通常放在工具栏中，方便操作。 • 而状态栏则用于显示目前程序的执行状态和说明。 《面向对象技术与Visual C++》--第10章

  18. 工具栏的实现 • 具栏包含一系列的位图按钮，通常情况下，单击按钮等价于从菜单中选择相应的菜单项。 • 工具栏可以停靠在父窗口的顶部，也可以停靠在父窗口的任何靠边的位置，或者脱离父窗口，移动到自己的框架窗口内。 • 停靠工具栏（Docking Toolbars）指的是和父窗口相连的工具栏。与之相对就就是浮动工具栏（Floating Toolbars）。 《面向对象技术与Visual C++》--第10章

  19. ToolbarDemo程序的图形菜单有直线、矩形和圆形三种选择，相应的，在工具栏中需要建立这三种按钮。具体操作步骤如下：ToolbarDemo程序的图形菜单有直线、矩形和圆形三种选择，相应的，在工具栏中需要建立这三种按钮。具体操作步骤如下： • 打开工具栏编辑器，修改AppWizard向导生成的预定义工具栏。在工具栏面板中删除向导生成的缺省按钮，只留下一个空白按钮。用鼠标将按钮拖出工具栏面板就删除该按钮； • 创建直线按钮。选择图形工具栏中的直线，在按钮绘制区域从左上角到右下角画直线。完成后，双击生成的直线按钮，弹出Toolbar Button Properties对话框。在Toolbar Button Properties对话框中设置按钮的ID（标识符）以及Prompt（提示信息）。在ID框中，输入ID_LINE； • 一旦编辑完第一个按钮的内容，在它右面会出现一个新的空白按钮。单击这个空白按钮，继续编辑下一个按钮； • 创建矩形按钮。选择图形工具条中的矩形，在空白按钮中绘出一个矩形。按钮的ID取值为ID_RECTANGLE； • 按以上步骤，再添加一个圆形按钮。ID取值为ID_CIRCLE。完成工具栏的设计。 《面向对象技术与Visual C++》--第10章

  20. 状态栏的实现 • 状态栏一般都停靠在主框架窗口的底部，包含多个面板，用做文本输出或指示器，而且也无须改变其位置。 • 如果在AppWizard向导的Step 4 对话框中选择了Initial status bar 项，AppWizard向导生成的应用程序就拥有一个缺省的状态栏。 • 设计状态栏的任务是：定义提示信息，建立特定状态和提示信息的联系。 《面向对象技术与Visual C++》--第10章

  21. 对话框和控件 • 对话框用于显示消息和取得用户数据，是Windows应用程序中最常用的用户界面。对话框作为一个容器，通常包括各种控件，如编辑框、按钮、组合框和列表框等。 • 用户通过在编辑框中输入信息，通过对列表框、单选框等的选择，为应用程序提供必要的数据。 • 对话框有两种类型：模式对话框和非模式对话框。这两种形式的对话框在打开和关闭方式上存在区别。 MFC的Dialog 类是对话框类的基类，提供了对话框的打开、关闭和管理对话框及对话框中的控件等功能。 《面向对象技术与Visual C++》--第10章

  22. 控件简介 • 控件是Windows 应用程序和用户进行交互的常用手段。在Visual C++中，控件可以分成三类：Windows 标准控件、ActiveX 控件和其他 MFC 控件类。 • Windows 标准控件由 Windows 操作系统提供，包括按钮、复选框、列表框 和静态文本等。 • 控件一般成组地放置在特殊的窗口中，这种特殊窗口或者是对话框或者是表单（Form）。 《面向对象技术与Visual C++》--第10章

  23. 《面向对象技术与Visual C++》--第10章

  24. 《面向对象技术与Visual C++》--第10章

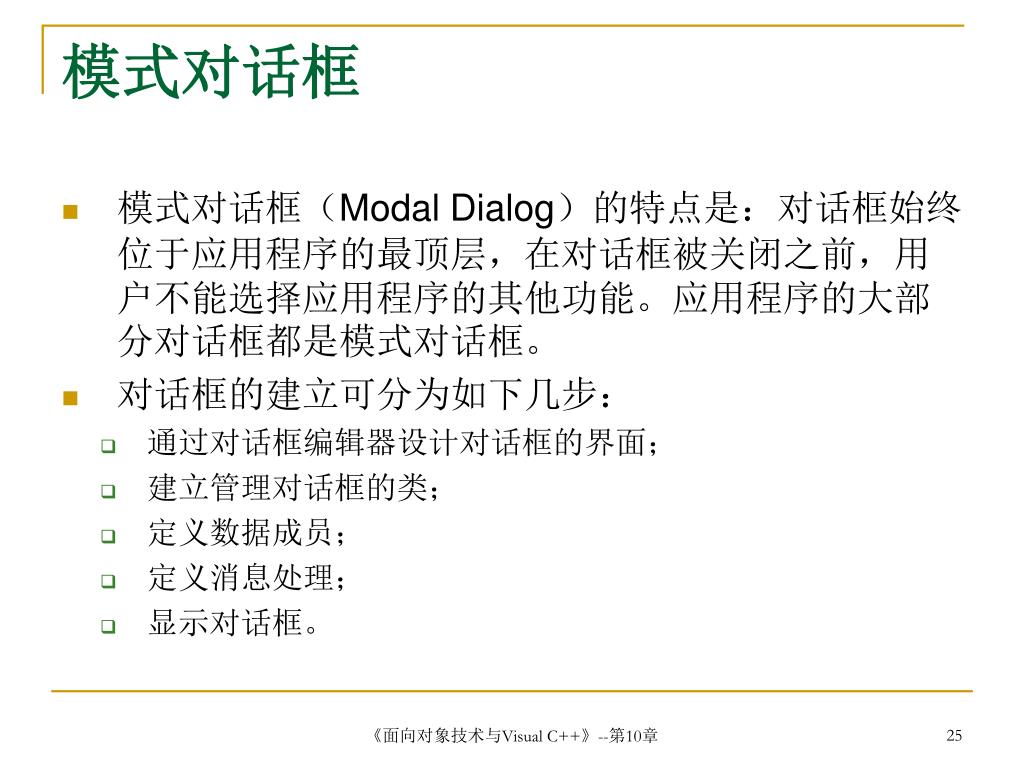

  25. 模式对话框 • 模式对话框（Modal Dialog）的特点是：对话框始终位于应用程序的最顶层，在对话框被关闭之前，用户不能选择应用程序的其他功能。应用程序的大部分对话框都是模式对话框。 • 对话框的建立可分为如下几步： • 通过对话框编辑器设计对话框的界面； • 建立管理对话框的类； • 定义数据成员； • 定义消息处理； • 显示对话框。 《面向对象技术与Visual C++》--第10章

  26. 非模式对话框 • 非模式对话框和模式对话框的主要区别是： • 非模式对话类的实例声明为全局对象或用new操作符生成。因为显示函数返回后，非模式对话框通常还要继续打开。 • 非模式对话框的显示使用CDialog::Create函数而非CDialog::DoModal函数。CDialog::Create立即返回，但非模式对话框继续保持。 • 关闭非模态对话框使用CWnd::Destroy函数而不是EndDialog函数。因而不能使用MFC为OK按钮和Cancel按钮提供的缺省处理。需要自定义OnCancle消息处理函数处理非模式对话框的关闭，如果有OK按钮，还要定义OnOk函数消息处理函数。 《面向对象技术与Visual C++》--第10章
