第十四章 零件图

第十四章 零件图. 本章内容要点 : 零件图的作用和内容 零件及零件的结构特点 零件图视图表达的特点 零件图尺寸标注的特点 零件图上技术要求的解读. 教学方式： 录像 + 课件 + 讲解. 零件图的内容和作用. 生产出的零件能满足使用要求，必须经过精心设计、生产加工、检验整个过程，其途径和依据 ---- 零件图。 零件图的内容： 一组图形 ： 正确、完整、清晰、简便地表达零 件的结构形状。 一组尺寸 ：正确、完整、清晰、合理地表达零 件的各结构的定形和定位尺寸。

gabi
Download Presentation

第十四章 零件图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

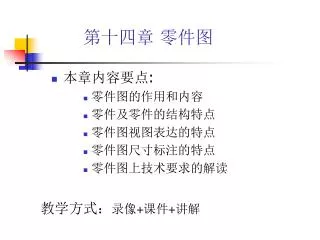

  1. 第十四章 零件图 • 本章内容要点: • 零件图的作用和内容 • 零件及零件的结构特点 • 零件图视图表达的特点 • 零件图尺寸标注的特点 • 零件图上技术要求的解读 教学方式：录像+课件+讲解

  2. 零件图的内容和作用 生产出的零件能满足使用要求，必须经过精心设计、生产加工、检验整个过程，其途径和依据----零件图。 零件图的内容： 一组图形：正确、完整、清晰、简便地表达零 件的结构形状。 一组尺寸：正确、完整、清晰、合理地表达零 件的各结构的定形和定位尺寸。 技术要求：用规定的符号、字母或文字说明零 件在生产加工、检验等方面的要求。 标题栏： 标明零件设计等的属性信息

  3. 零件的结构特点: 1.零件结构： 零件是一台机器（或部件）的最小单元体 结构功用： 各司其职 结构分类: 设计结构与工艺结构 设计结构：据工作原理、使用方便和安全、减轻重量、便于维护等因素构成的结构 工艺结构：考虑生产的可能性及工艺的合理性等因素构成的结构.

  4. 零件的结构特点(续1): 设计结构: 比如：为了使轴和轮之间不产生相对运动而采用键连接时，在轴和轮孔上的开的键槽；为了传递运动和动力在螺杆（千斤顶）上采用的螺纹结构及在齿轮上的加工的轮齿结构；为固定轴在箱壁上加工的轴孔；油泵的内腔及进出孔…

  5. 零件的结构特点(续2): 工艺结构 铸造工艺结构：铸造圆角、拔模斜度、均匀壁厚 机加工工艺结构： 为装配安全，在轴及轴孔端面上加工的倒角 为了退刀在加工螺纹及磨表面时，预先加工出退刀槽和砂轮越程槽 为减少加工面及保证质量，在安装板面上加工的凹坑和凸台等。

  6. 零件及零件的结构特点(续3): 2.零件分类 按用途: 标准件和常用件 一般类零件 一般类零件按形状特点分： 轴、套类零件 轮、盘类零件 叉架类零件 箱体类零件

  7. 关于视图的选择（一般类零件） 涉及内容: • 视图选择的要求 • 视图选择的过程（原则） 主视图：（方向、位置） 其他视图：（数量的确定） 表达方法 • 几种典型零件的视图表达
